A35

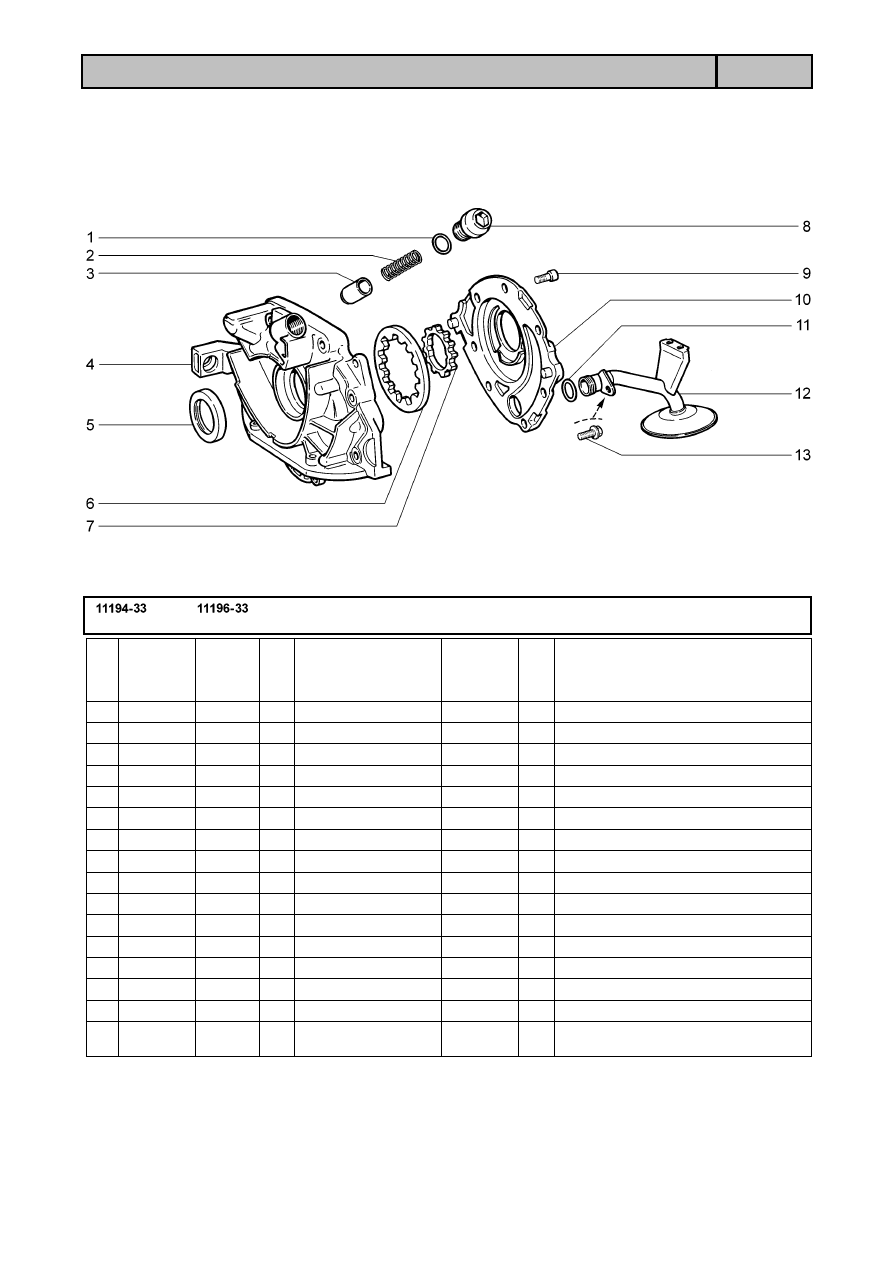

Насос масляный

А510

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1011062&00

1

Кольцо уплотнительное

2

+

21080&1011058&00

1

Пружина

3

+

21080&1011090&00

1

Клапан редукционный

4

21120&1011052&01

1

Крышка насоса

5

+

21080&1005034&00 ~

1

Сальник

5

+

21080&1005034&01 ~

1

Сальник

5

+

21080&1005034&02 ~

1

Сальник

5

+

21080&1005034&03  ~

1

Сальник

6

+

21080&1011032&00

1

Шестерня ведомая

7

+

21080&1011045&00

1

Шестерня ведущая

8

+

21120&1011061&00

1

Пробка

9

+

21080&1011023&10

6

Болт М6х20

10

+

21080&1011015&00

1

Корпус насоса

11

+

21080&1010075&00

1

Кольцо уплотнительное

12

+

21080&1010010&00

1

Приемник насоса

13

+

21150&1010077&00

1

Болт крепления маслоприемника
передний

A36

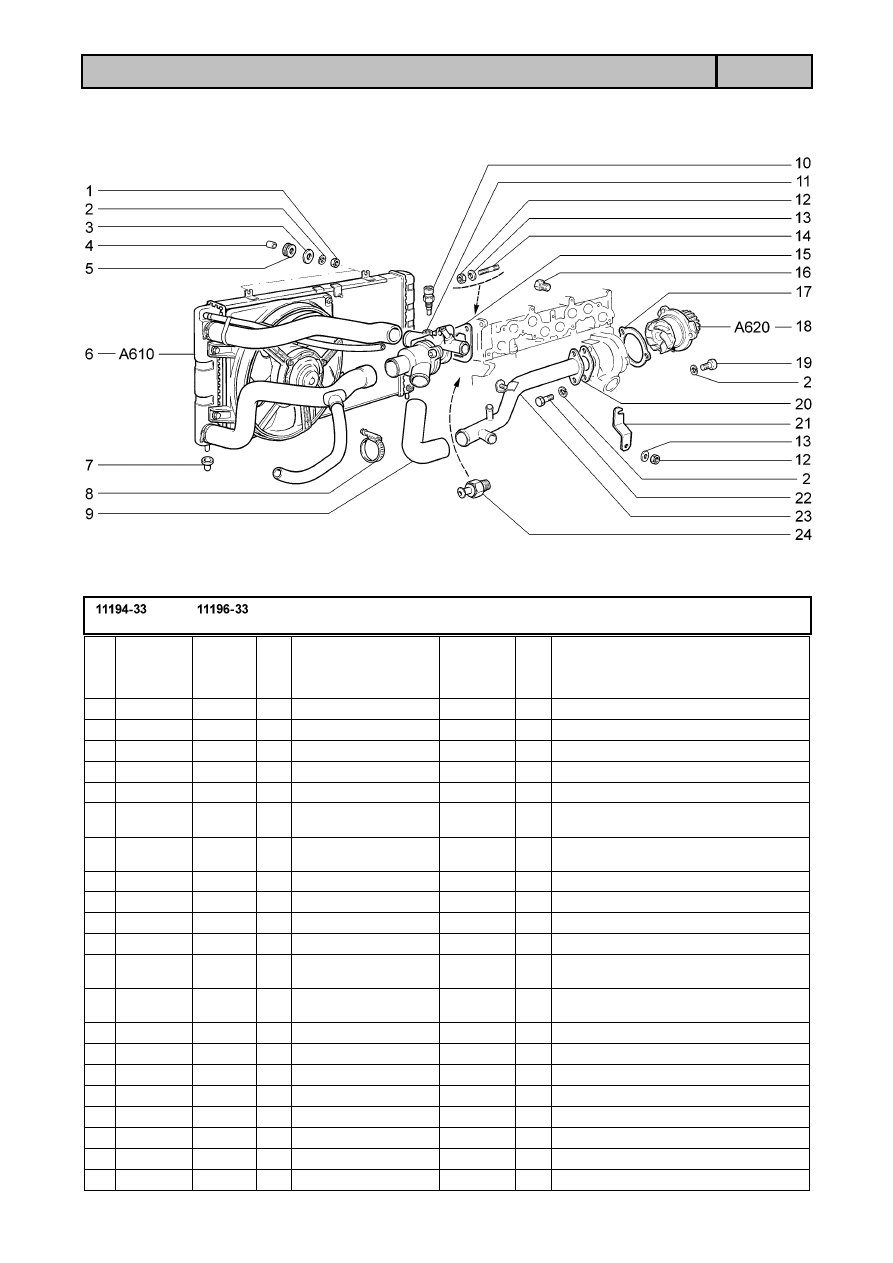

Система охлаждения

А600

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0058962&21

2

Гайка М6

2

+

00001&0005164&70

7

Шайба 6 пружинная

3

+

00001&0026437&01

2

Шайба 6

4

+

21030&1308031&00

2

Втулка промежуточная

5

+

21030&1308030&00

2

Втулка упругая

6

+

11190&1300010&30

1

Радиатор с трубопроводами и
э/вентилятором в сборе

6

+

11190&1300010&40

(76,474)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

7

+

21230&1302060&00

2

Опора подвески радиатора

8

+

21080&1300080&70 ~

4

Хомут винтовой в сборе

8

+

21080&1300080&71 ~

4

Хомут винтовой в сборе

9

+

11190&1303093&00 *

1

Шланг соединительный

10

+

21120&3851010&00 ~ *

1

Датчик температуры охлаждающей
жидкости

10

+

21120&3851010&05 ~ *

1

Датчик температуры охлаждающей
жидкости

11

+

11180&1306010&00 ~ *

1

Термостат

11

+

11180&1306010&01 ~ *

1

Термостат

11

+

11180&1306010&02 ~ *

1

Термостат

11

+

11180&1306010&03 ~ *

1

Термостат

12

+

00001&0061008&11 *

3

Гайка М8

13

+

00001&0011980&73 *

3

Шайба 8 пружинная коническая

14

+

00001&0035175&21 *

1

Шпилька М8х45

14

+

00001&0035435&21 *

1

Шпилька М8х25

A37

Система охлаждения

А600

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

15

+

21080&1303017&00 ~ *

1

Прокладка

15

+

21080&1303017&01 ~ *

1

Прокладка

15

+

21080&1303017&02 ~ *

1

Прокладка

15

+

21080&1303017&04 ~ *

1

Прокладка

15

+

21080&1303017&06 ~ *

1

Прокладка

16

+

21010&1305026&00 *

1

Пробка сливная

17

+

21080&1307042&00 ~ *

1

Прокладка корпуса водяного насоса

17

+

21080&1307042&01 ~ *

1

Прокладка корпуса водяного насоса

18

+

21126&1307010&00 *

1

Насос водяной в сборе

19

+

21080&1011023&00 *

3

Болт

20

+

21080&1303067&00 ~ *

1

Прокладка

20

+

21080&1303067&01 ~ *

1

Прокладка

20

+

21080&1303067&04 ~ *

1

Прокладка

20

+

21080&1303067&06 ~ *

1

Прокладка

21

+

11180&1303069&00 *

1

Кронштейн

22

+

00001&0009024&21 *

2

Болт М6х20

23

+

11180&1303055&00 *

1

Труба подводящая водяного насоса в
сборе

24

+

11180&3828110&00 ~ *

1

Датчик указателя температуры воды

24

+

11180&3828110&01 ~ *

1

Датчик указателя температуры воды

24

+

11180&3828110&02 ~ *

1

Датчик указателя температуры воды

* & входит в состав двигателя (А001)

A38

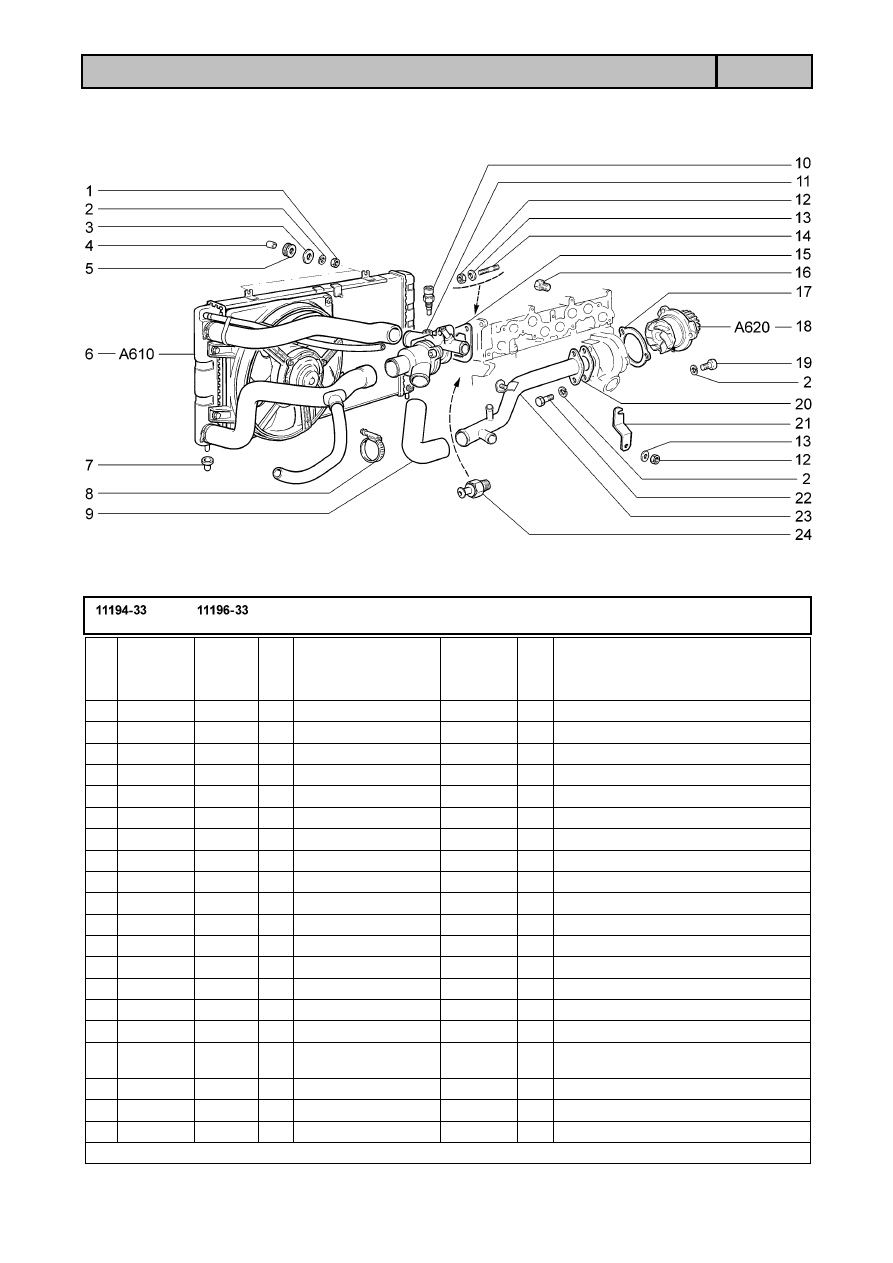

Радиатор и бачок расширительный

А610

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1300101&00

1

Прокладка

2

+

00001&0045694&80

1

Скоба 16х3

3

+

21080&1300080&40 ~

1

Хомут винтовой в сборе

3

+

21080&1300080&41 ~

1

Хомут винтовой в сборе

4

+

21080&1300080&60 ~

1

Хомут винтовой в сборе

4

+

21080&1300080&61 ~

1

Хомут винтовой в сборе

5

+

21080&1311065&01 ~

1

Пробка расширительного бачка

5

+

21080&1311065&03 ~

1

Пробка расширительного бачка

6

+

00001&0038360&21

3

Болт М6х12 с зубчатым буртиком

7

+

11180&1311010&00

1

Бачок расширительный в сборе

8

+

21100&1311094&00

1

Прокладка расширительного бачка

9

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

10

+

11190&1300010&30

1

Радиатор с трубопроводами и
э/вентилятором в сборе

10

+

11190&1300010&40

(76,474)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

11

+

00001&0021700&90

1

Хомут 16 ленточный

12

+

11190&1303095&00

1

Трубка пароотводящая радиатора

13

+

11190&1303025&00

1

Шланг подводящий радиатора

14

+

21080&3401228&00

1

Хомут

15

+

11190&1301012&02

(76,474)

1

Радиатор в сборе

16

+

11190&1301012&00

1

Радиатор в сборе

17

+

11180&1305027&00

1

Пробка сливная радиатора

A39

Радиатор и бачок расширительный

А610

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

21080&1305029&00

1

Кольцо уплотнительное

19

+

21080&1300080&70 ~

2

Хомут винтовой в сборе

19

+

21080&1300080&71 ~

2

Хомут винтовой в сборе

20

+

11190&1303008&00

1

Шланг отводящий радиатора

21

+

11180&1300025&00 ~

1

Электровентилятор с кожухом в сборе

21

+

11180&1300025&01 ~

1

Электровентилятор с кожухом в сборе

A40

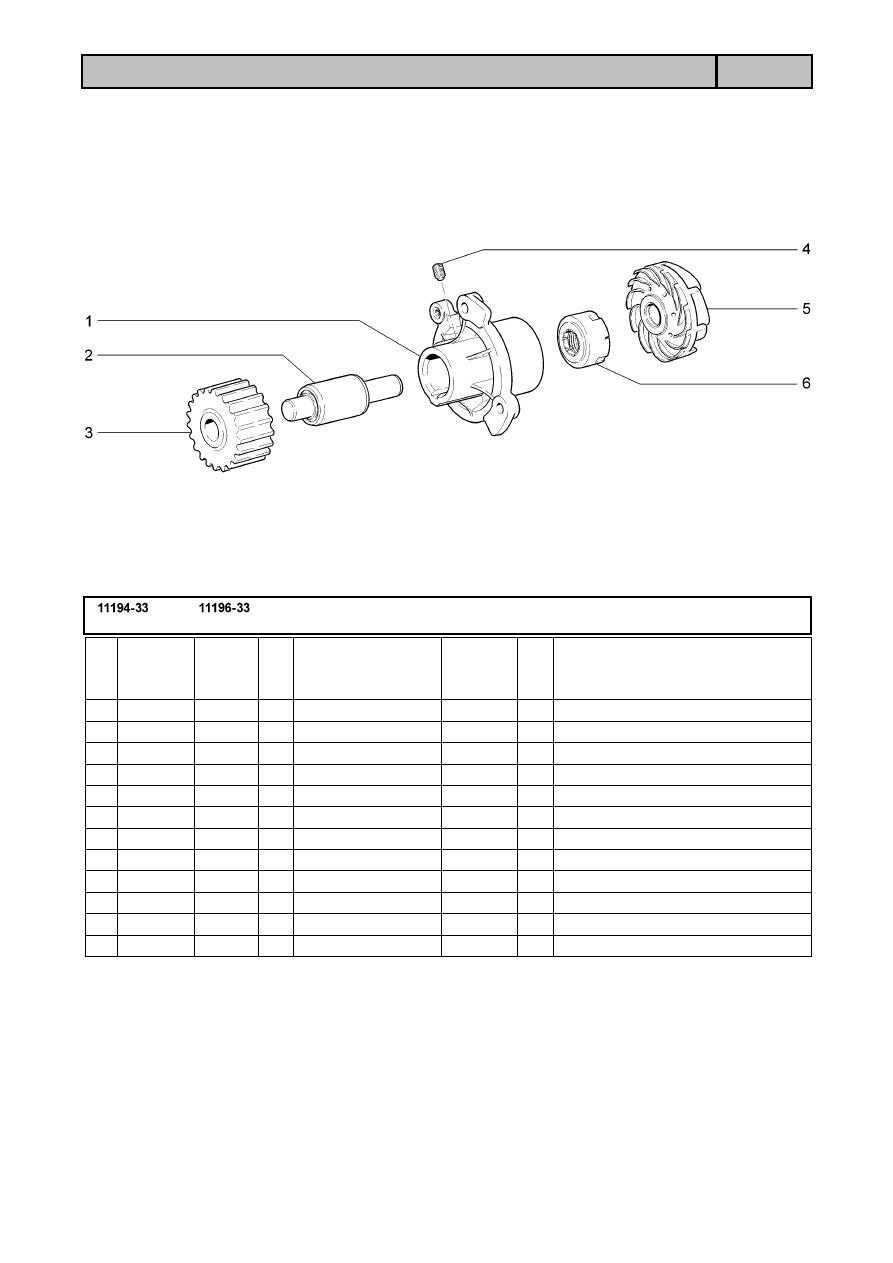

Насос водяной

А620

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1307015&00

1

Корпус

2

+

21080&1307027&12 ~

1

Подшипник водяного насоса

2

+

21100&1307027&00 ~

1

Подшипник водяного насоса

2

+

21100&1307027&01  ~

1

Подшипник водяного насоса

3

21126&1307040&00 ~

1

Шкив зубчатый

3

21126&1307040&01 ~

1

Шкив зубчатый

4

+

00001&0037463&30

1

Винт М6х10 установочный

5

+

21090&1307030&00

1

Крыльчатка водяного насоса

6

+

21010&1307013&00 ~

1

Сальник

6

+

21010&1307013&01 ~

1

Сальник

6

+

21010&1307013&02 ~

1

Сальник

6

+

21080&1307013&00 ~

1

Сальник

B1

Привод сцепления

В110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1602060&00

1

Усилитель с кронштейнами педалей

2

+

21100&1601211&00

1

Чехол

3

+

21080&1601216&00 ~

1

Втулка

3

+

21080&1601216&01 ~

1

Втулка

4

+

21100&1601200&00

1

Вилка выключения сцепления

5

+

11180&1602266&00

1

Поводок троса привода сцепления

6

+

11180&1602210&00

1

Трос привода  сцепления

7

+

11180&1602292&00

1

Кронштейн крепления троса

8

+

11180&1602006&00

1

Педали сцепления и тормоза с
кронштейнами в сборе

9

+

11196&1602046&00

1

Накладка педали

10

+

21100&1602050&00

1

Ось педалей

11

+

21210&1804043&00

2

Втулка

12

+

21080&1602059&00

1

Скоба  стопорная оси педалей

13

+

21080&1602096&00

1

Втулка

14

+

00001&0010640&76

1

Скоба 8

15

+

00001&0038318&01

1

Гайка М5 c зубчатым буртиком

16

+

21100&1602048&00

1

Накладка педали

17

+

11180&1602010&10

1

Педаль сцепления

18

+

00001&0013069&21

1

Болт М10х1,25х30

19

+

00001&0011983&73

1

Шайба 10 пружинная коническая

B2

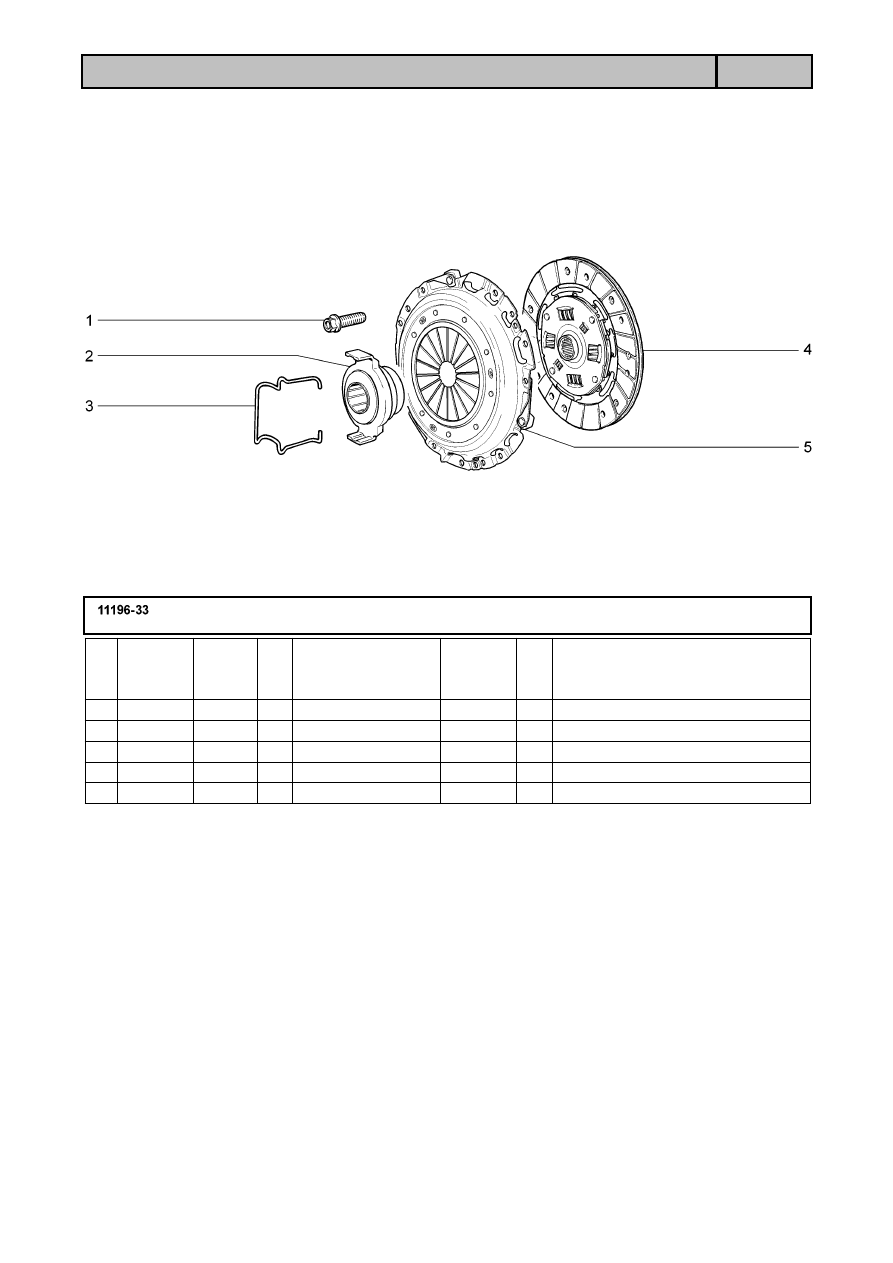

Сцепление

В140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1601207&00

6

Болт

2

+

21100&1601180&01

1

Муфта

3

+

11110&1601182&00

1

Подшипник сцепления

4

+

21080&1601188&00

1

Пружина

5

+

21110&1601085&00

(76)

1

Диск сцепления нажимной в сборе

6

+

11186&1601130&00 ~

(76)

1

Диск ведомый в сборе

6

+

21120&1601130&00 ~

(76)

1

Диск ведомый в сборе

7

+

21703&1601130&10

(75)

1

Диск ведомый в сборе

8

+

21703&1601085&10

(75)

1

Диск сцепления нажимной в сборе

B3

Сцепление

В141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1601207&00

6

Болт

2

+

21703&1601180&10

1

Муфта в сборе

3

+

21080&1601188&00

1

Пружина

4

+

21703&1601130&10

1

Диск ведомый в сборе

5

+

21703&1601085&10

1

Диск сцепления нажимной в сборе

B4

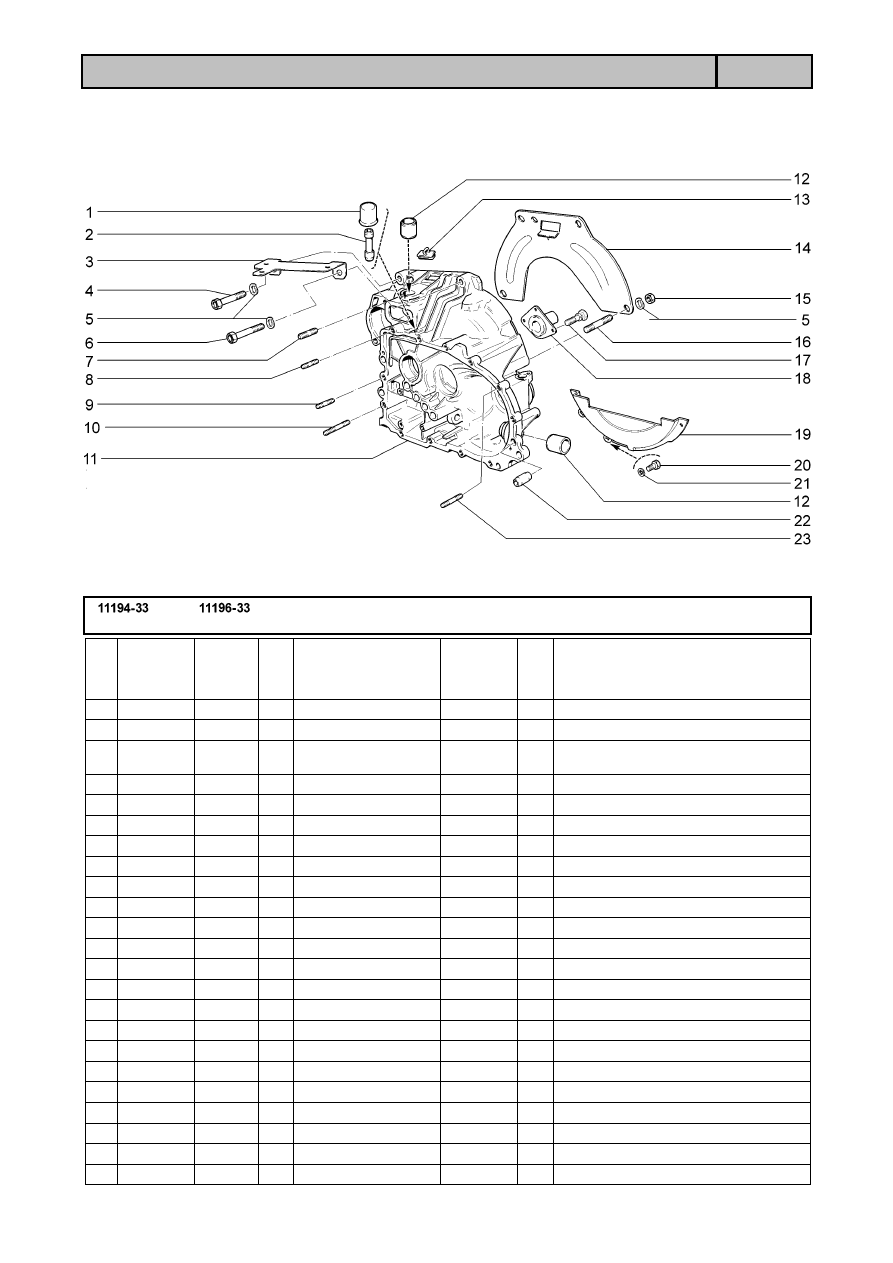

Картер сцепления

В150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11110&1700022&00

1

Колпачок сапуна

2

+

21100&1700021&00

1

Корпус сапуна

3

+

11184&3724584&00

1

Кронштейн крепления жгута
проводов

4

+

00001&0055410&21

1

Болт М12х1,25х60

5

+

00001&0005170&70

6

Шайба 12 пружинная

6

+

00001&0055413&21

2

Болт М12х1,25х75

7

+

00001&0035464&21

2

Шпилька М10х1,25х28

8

+

00001&0035434&21

9

Шпилька М8х28

9

+

00001&0035436&21

2

Шпилька М8х30

10

+

00001&0035442&21

1

Шпилька М8х60

11

+

21110&1601015&10

1

Картер сцепления

12

+

21080&1601210&00

2

Втулка

13

+

21080&1601223&00

1

Заглушка

14

+

21100&1601120&00

1

Крышка верхняя

15

+

00001&0061015&11

3

Гайка М12х1,25

16

+

00001&0035529&21

1

Шпилька М12х1,25х55

17

+

00001&0038242&11

3

Болт М6х14 с пружинной шайбой

18

+

21090&1601190&00

1

Втулка направляющая

19

+

21100&1601121&00

1

Крышка нижняя

20

+

00001&0009021&21

6

Болт М6х14

21

+

00001&0005164&70

3

Шайба 6 пружинная

22

+

21010&1701017&00

2

Штифт

23

+

00001&0035437&21

1

Шпилька М8х35

B5

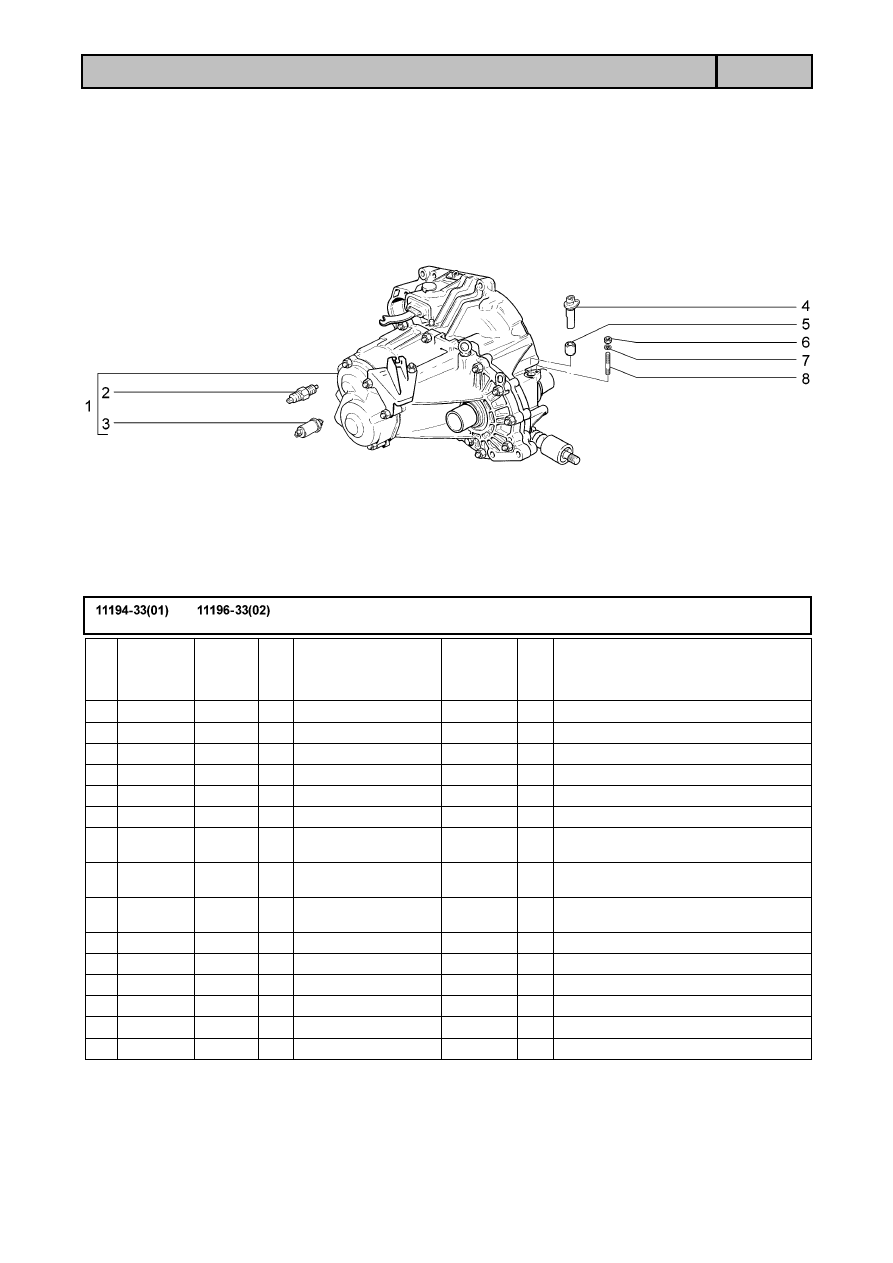

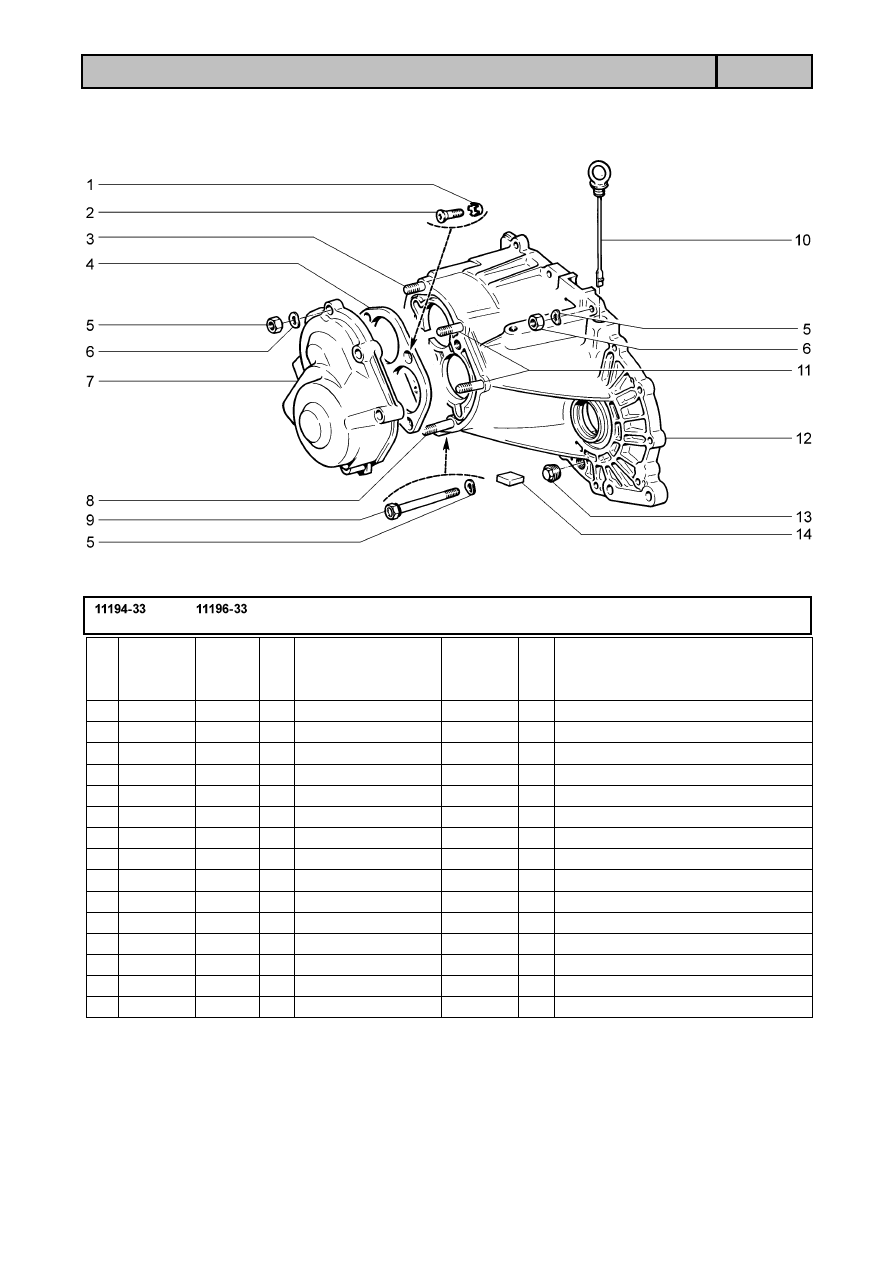

Коробка передач

В200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1700011&10

(01)

1

Коробка передач в сборе

1

+

11190&1700011&01

(02)

1

Коробка передач в сборе

2

+

21080&3710410&01 ~

1

Выключатель света заднего хода

2

+

21080&3710410&02 ~

1

Выключатель света заднего хода

2

+

21080&3710410&03 ~

1

Выключатель света заднего хода

2

+

21080&3710410&04 ~

1

Выключатель света заднего хода

3

+

11180&1414050&10 ~

1

Блокировка линии выбора заднего
хода

3

+

11180&1414050&11 ~

1

Блокировка линии выбора заднего
хода

3

+

11180&1414050&12 ~

1

Блокировка линии выбора заднего
хода

4

+

11180&3843010&00 ~

1

Датчик скорости

4

+

11180&3843010&04

1

Датчик скорости

5

+

21080&3802826&00

1

Втулка

6

+

00001&0058962&11

1

Гайка М6

7

+

00001&0005164&70

1

Шайба 6 пружинная

8

+

00001&0015001&21

1

Шпилька М6х14

B6

Картер коробки передач

В210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0026069&70

4

Шайба 8 стопорная

2

+

00001&0033037&11

4

Винт М8х25

3

+

00001&0035434&21

1

Шпилька М8х28

4

+

21083&1701094&00

1

Пластина упорная

5

+

00001&0061008&11

19 Гайка М8

6

+

00001&0005166&70

20 Шайба 8 пружинная

7

+

21100&1701205&00

1

Крышка задняя

8

+

00001&0035443&21

1

Шпилька М8х65

9

+

21100&1701250&00

1

Болт М8х85

10

+

21100&1700050&00

1

Указатель уровня масла

11

+

00001&0035441&21

2

Шпилька М8х55

12

+

21100&1701015&12

1

Картер коробки передач

13

+

21230&1701326&00

1

Пробка

14

+

21100&1701200&00 ~

1

Магнит постоянный

14

+

21100&1701200&01 ~

1

Магнит постоянный

B7

Валы  коробки  передач

В220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21703&1701033&00 ~

2

Подшипник первичного вала задний

1

+

21703&1701033&01 ~

2

Подшипник первичного вала задний

1

+

21703&1701033&02 ~

2

Подшипник первичного вала задний

2

+

21080&1701034&00

2

Кольцо

3

+

21083&1701132&00

1

Шестерня 5&й передачи

4

+

21080&1701244&00

2

Гайка

5

+

21100&1701030&00

1

Вал первичный

6

+

21080&1701031&01 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&02 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&03 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&04 ~

1

Подшипник первичного вала
передний

7

+

21100&1701043&00 ~

1

Сальник первичного вала

7

+

21100&1701043&01 ~

1

Сальник первичного вала

8

+

21100&1701098&00

1

Маслосборник вторичного вала

9

+

21080&1701180&01 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&02 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&03 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&04 ~

1

Подшипник вторичного вала
передний

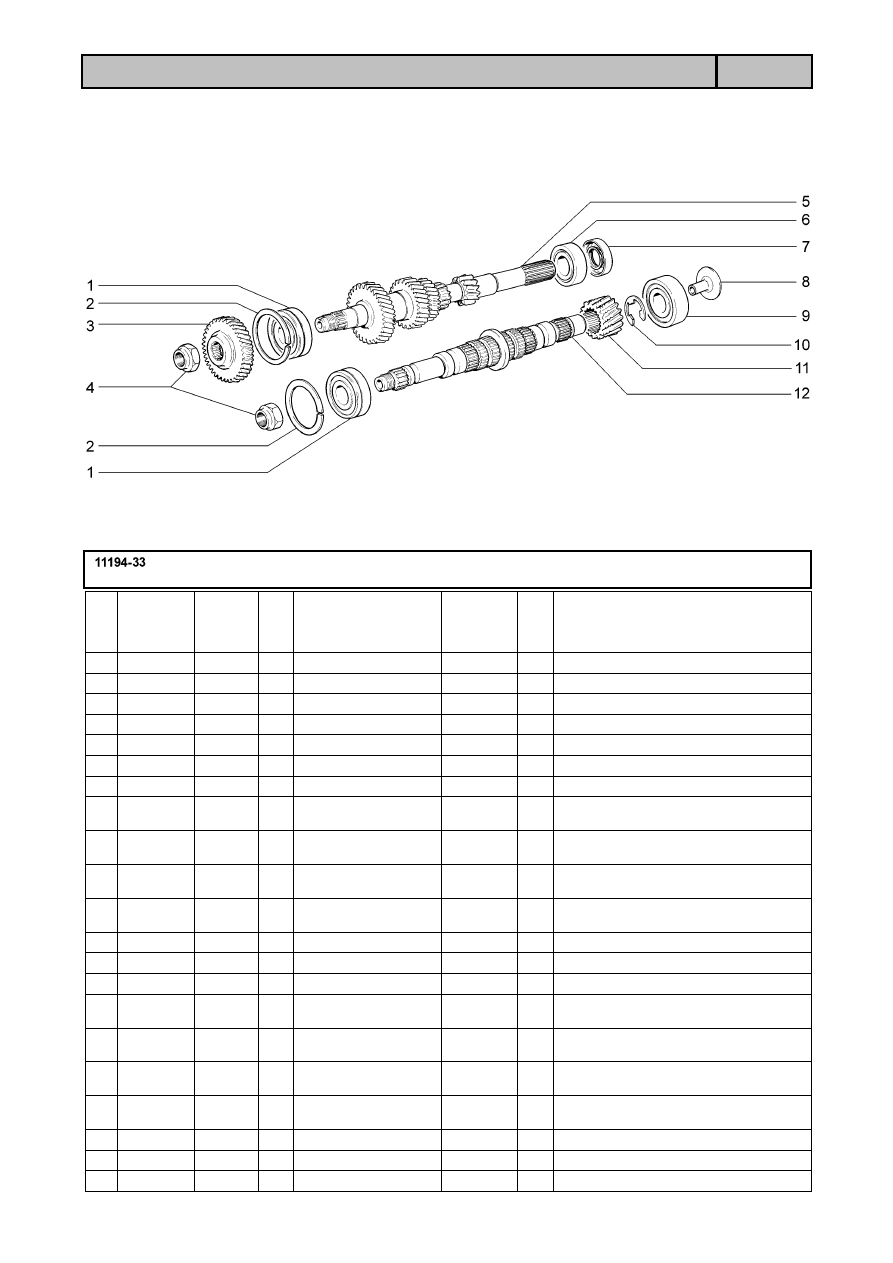

10

+

21100&2302030&10

1

Кольцо стопорное

11

+

21100&2302017&00

1

Шестерня ведущая

12

+

21100&1701105&00

1

Вал вторичный

B8

Валы  коробки  передач

В221

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&1701030&00

1

Вал первичный

2

+

21080&1701033&00 ~

2

Подшипник первичного вала задний

2

+

21080&1701033&01 ~

2

Подшипник первичного вала задний

2

+

21080&1701033&02 ~

2

Подшипник первичного вала задний

2

+

21080&1701033&03 ~

2

Подшипник первичного вала задний

3

+

21083&1701132&00

1

Шестерня 5&й передачи

4

+

21080&1701244&00

2

Гайка

5

+

21080&1701034&00

2

Кольцо

6

+

21080&1701031&01 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&02 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&03 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&04 ~

1

Подшипник первичного вала
передний

7

+

21100&1701043&00 ~

1

Сальник первичного вала

7

+

21100&1701043&01 ~

1

Сальник первичного вала

8

+

21080&1701180&01 ~

1

Подшипник вторичного вала
передний

8

+

21080&1701180&02 ~

1

Подшипник вторичного вала
передний

8

+

21080&1701180&03 ~

1

Подшипник вторичного вала
передний

8

+

21080&1701180&04 ~

1

Подшипник вторичного вала
передний

9

+

21083&1701105&31

1

Вал вторичный

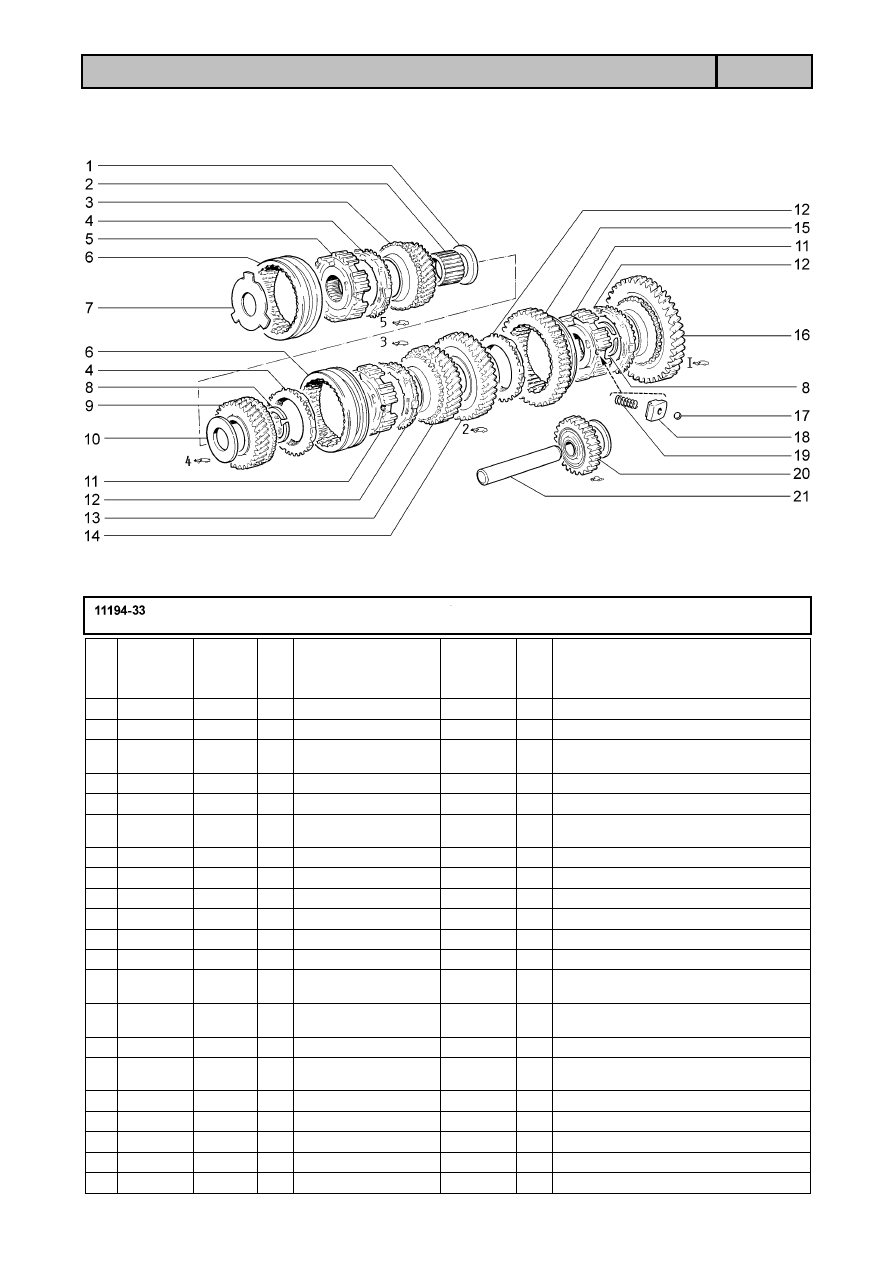

B9

Шестерни коробки передач

В230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1701159&00

1

Шайба упорная

2

+

21100&1701133&00

1

Втулка

3

+

21100&1701158&00

1

Шестерня 5&й передачи  вторичного
вала

4

+

21080&1701164&10

2

Кольцо блокирующее синхронизатора

5

+

21083&1701174&00

1

Ступица муфты синхронизатора

6

+

21080&1701116&10

2

Муфта скользящая 3&й, 4&й  и 5&й
передач

7

+

21083&1701166&00

1

Пластина упорная

8

+

21080&1701117&00

2

Кольцо стопорное

9

+

21100&1701146&00

1

Шестерня 4&й передачи

10

+

21080&1701148&00

1

Шайба упорная

11

+

21080&1701119&00

2

Ступица скользящей муфты

12

+

21100&1701164&00

3

Кольцо блокирующее синхронизатора

13

+

21100&1701131&00

1

Шестерня 3&й передачи вторичного
вала

14

+

21100&1701127&00

1

Шестерня 2&й передачи вторичного
вала

15

+

21100&1701175&00

1

Муфта скользящая  1&й и  2&й  передач

16

+

21100&1701112&00

1

Шестерня 1&й передачи вторичного
вала

17

+

21080&1701173&00

9

Фиксатор

18

+

21080&1701171&00

9

Сухарь

19

+

21080&1701170&10

9

Пружина

20

+

21100&1701080&00

1

Шестерня заднего хода

21

+

21080&1701092&00

1

Ось промежуточной шестерни

B10

Шестерни коробки передач

В231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1701133&00

1

Втулка

2

+

21080&1701144&00

2

Кольцо дистанционное

3

+

21083&1701158&00

1

Шестерня 5&й передачи  вторичного
вала

4

+

21080&1701164&10

2

Кольцо блокирующее синхронизатора

5

+

21083&1701174&00

1

Ступица муфты синхронизатора

6

+

21080&1701116&10

2

Муфта скользящая 3&й, 4&й  и 5&й
передач

7

+

21083&1701166&00

1

Пластина упорная

8

+

21100&1701164&00

3

Кольцо блокирующее синхронизатора

9

+

21083&1701146&00

1

Шестерня 4&й передачи

10

+

21080&1701147&00

1

Втулка подшипника

11

+

21080&1701148&00

1

Шайба упорная

12

+

21080&1701149&00

1

Ступица синхронизатора

13

+

21080&1701131&10

1

Шестерня 3&й передачи вторичного
вала

14

+

21080&1701134&00

1

Полукольцо

15

+

21010&1702159&00

1

Шарик

16

+

21083&1701159&00

1

Шайба упорная

17

+

21080&1701135&00

1

Кольцо стопорное

18

+

21080&1701127&10

1

Шестерня 2&й передачи вторичного
вала

19

+

21080&1701117&00

2

Кольцо стопорное

20

+

21080&1701112&20

1

Шестерня 1&й передачи вторичного
вала
