LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 23

B11

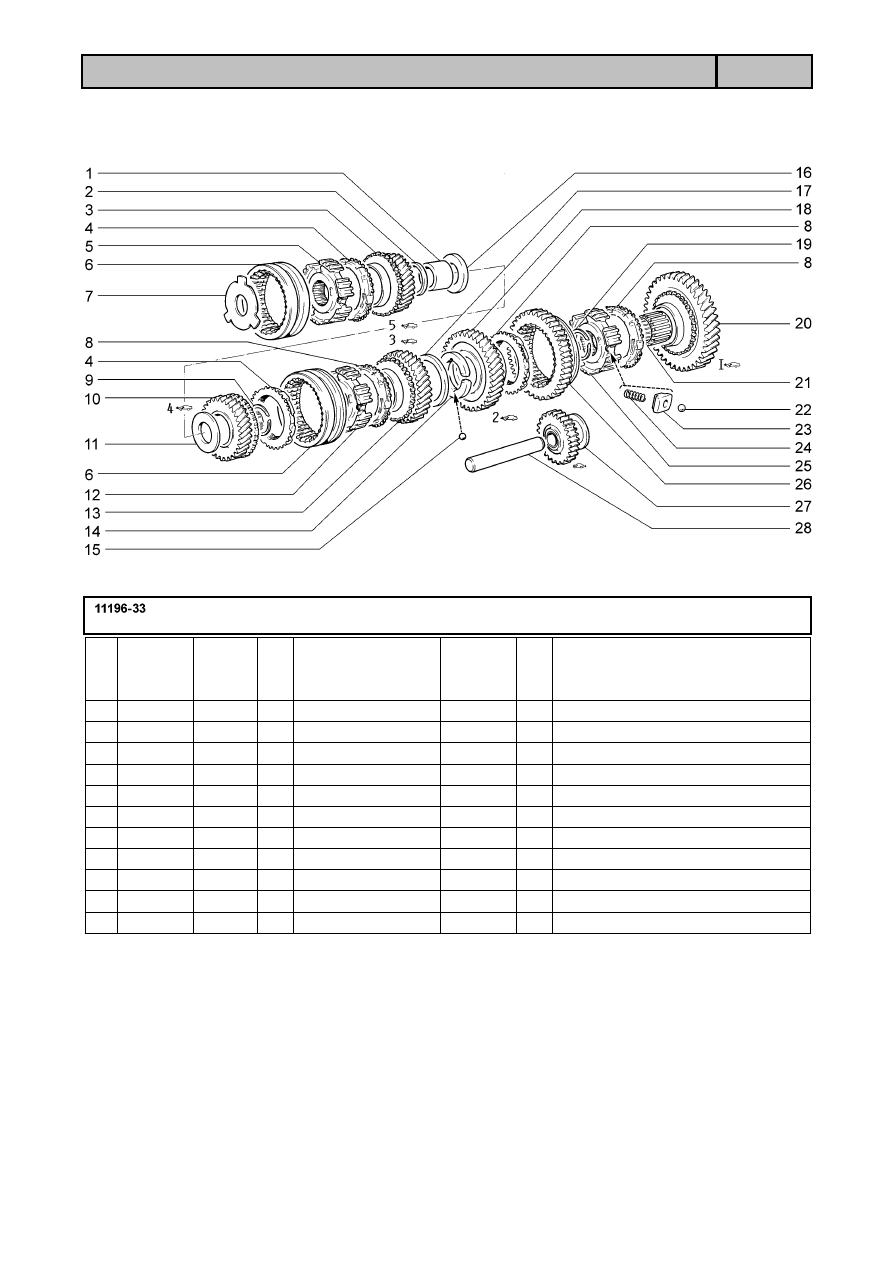

Шестерни коробки передач

В231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

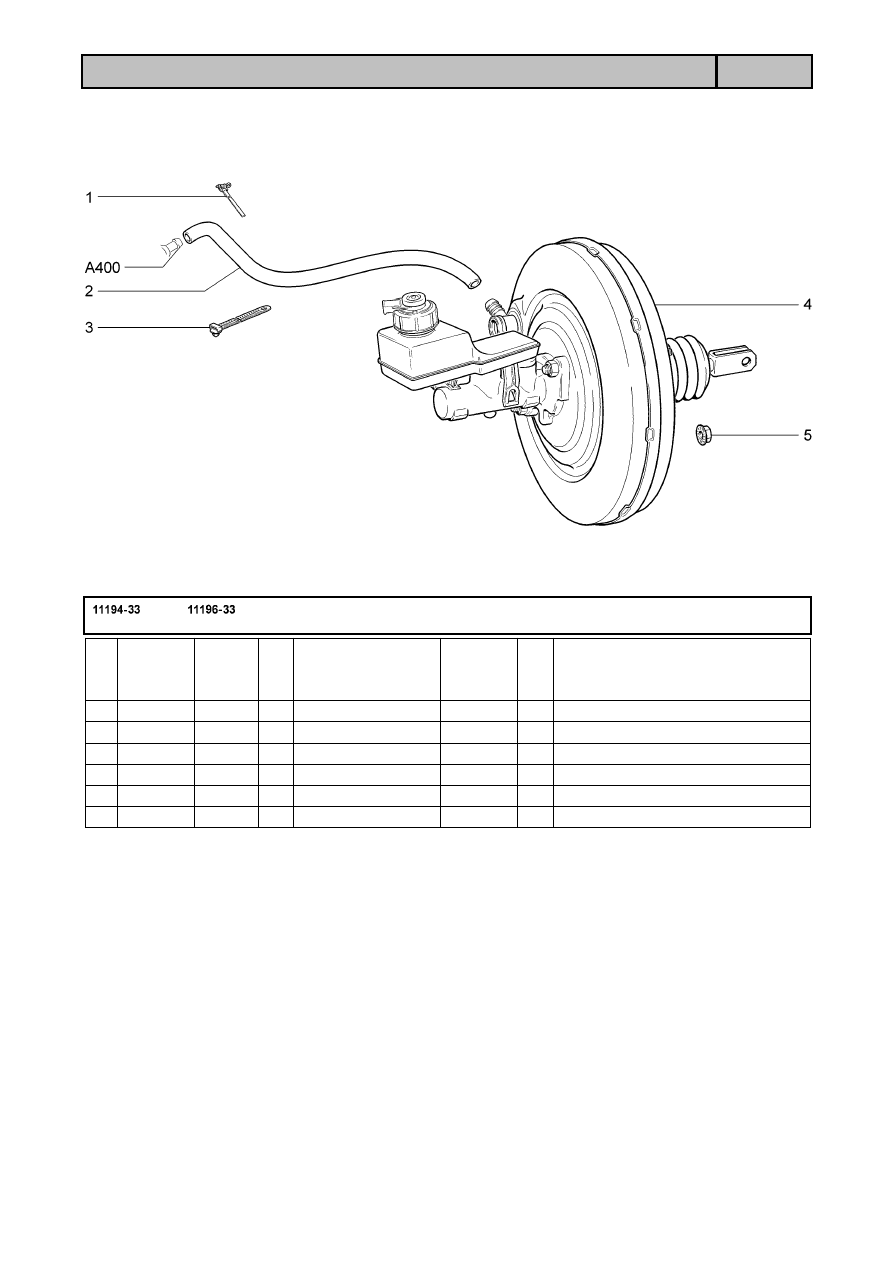

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

21

+

21080&1701108&00 ~

5

Подшипник

21

+

21080&1701108&01 ~

5

Подшипник

21

+

21080&1701108&02 ~

5

Подшипник

21

+

21080&1701108&03 ~

5

Подшипник

22

+

21080&1701173&00

9

Фиксатор

23

+

21080&1701171&00

9

Сухарь

24

+

21080&1701170&10

9

Пружина

25

+

21080&1701119&00

1

Ступица скользящей муфты

26

+

21100&1701175&10

1

Муфта скользящая  1&й и  2&й  передач

27

+

21100&1701080&00

1

Шестерня заднего хода

28

+

21080&1701092&00

1

Ось промежуточной шестерни

Привод  переключения  передач

В250

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1703340&00

4

Болт М8х16

2

+

11180&1703238&00

1

Пластина прижимная

3

+

11180&1703200&00

1

Чехол защитный тяги привода
управления

4

+

11180&1703190&00

1

Обойма шаровой опоры сборе

5

+

00001&0045676&80

1

Хомут 84,5

6

+

11180&1703138&00

1

Тяга привода управления коробкой
передач в сборе

7

+

11180&1703182&00

1

Чехол защитный штока выбора
передач

8

+

21100&1703367&00

1

Болт стяжного хомута

9

+

21100&1703148&00

1

Хомут

10

+

00001&0038322&01

2

Гайка М 8

11

+

21080&1703169&00

1

Винт конический

12

+

11180&1703124&00

1

Накладка рукоятки переключения
передач

13

+

11180&1703088&00

1

Рукоятка рычага переключения
передач в сборе

14

+

00001&0061008&11

1

Гайка М 8 с зубчатым буртиком

15

+

11180&1414100&01 ~

1

Гильза управления блокировкой
линии выбора заднего хода

15

+

11180&1414100&02 ~

1

Гильза управления блокировкой
линии выбора заднего хода

15

+

11180&1414100&03 ~

1

Гильза управления блокировкой
линии выбора заднего хода

16

+

11180&1703371&00

2

Шайба упорная рычага переключения
передач

B12

B13

Привод  переключения  передач

В250

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

17

+

11180&1703226&00

2

Втулка шарнира рычага
переключения передач

18

+

11180&1703082&00

1

Рычаг переключения передач в сборе

19

+

11180&1703227&01

1

Втулка дистанционная оси рычага

20

+

00001&0060441&21

1

Болт М8х45

21

+

11180&1703380&00

1

Демпфер рычага управления в сборе

22

+

21230&1703360&00 ~

1

Опора шаровая сборе

22

+

21230&1703360&01 ~

1

Опора шаровая в сборе

23

+

21230&1703181&00

1

Кольцо стопорное

24

+

11180&1703160&00 ~

1

Шарнир тяги привода управления в
сборе

24

+

11180&1703160&01 ~

1

Шарнир тяги привода управления в
сборе

25

+

11180&1703170&00

1

Наконечник тяги привода

26

11180&1703166&00

4

Втулка шарнира

27

+

11180&1703178&00

4

Ось шарнира тяги

28

11180&1703294&00

1

Обойма шарнира тяги

29

11180&1703162&00

1

Корпус шарнира

B14

Тяга  реактивная

В251

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1703168&00

1

Шарнир реактивной тяги с
кронштейнами в сборе

2

+

11180&1703183&00

1

Проушина шарнира реактивной тяги

3

+

21100&1703188&00

1

Демпфер

4

+

00001&0061023&11

1

Гайка М8

5

+

00001&0005166&70

1

Шайба 8 пружинная

6

+

00002&0204136&01

1

Шайба 8

7

+

11180&1703189&00 ~

2

Втулка

7

+

11180&1703189&01 ~

2

Втулка

8

+

11180&1703320&00

1

Кронштейн крепления реактивной
тяги

9

+

11180&1703306&00

1

Заглушка реактивной тяги

10

+

11180&1703300&00

1

Тяга реактивная с пластиной в сборе

11

+

11180&1703340&00

2

Болт М8х16

12

+

21100&1703367&00

1

Болт стяжного хомута

13

+

21100&1703148&00

1

Хомут

14

+

00001&0038322&01

1

Гайка М 8 с зубчатым буртиком

B15

Механизм выбора и переключения передач

В260

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1702024&00

1

Вилка 1&ой и 2&ой передачи

2

+

11190&1703050&00

1

Механизм выбора передач в сборе

3

+

21100&1702046&00

1

Вилка заднего хода

4

+

21080&1107148&00

1

Шайба стопорная

5

+

21080&1702060&00

1

Шток 1&ой и 2&ой передачи

6

+

21080&1702071&00

1

Шток 3&ей и 4&ой передачи

7

+

21100&1702098&00

1

Шток 5&ой передачи

8

+

21080&1702030&00

1

Вилка 3&ой и 4&ой передачи

8

+

21100&1702036&00

1

Вилка 5&ой передачи

9

+

00001&0005164&70

6

Шайба 6 пружинная

10

+

21010&1702028&00

3

Болт крепления вилки

11

+

21010&1702077&00

4

Шарик

12

+

21010&1702087&00

4

Пружина фиксатора

13

+

21080&1011062&00

4

Кольцо

14

+

11110&1702112&00

4

Пробка фиксаторов штока

B16

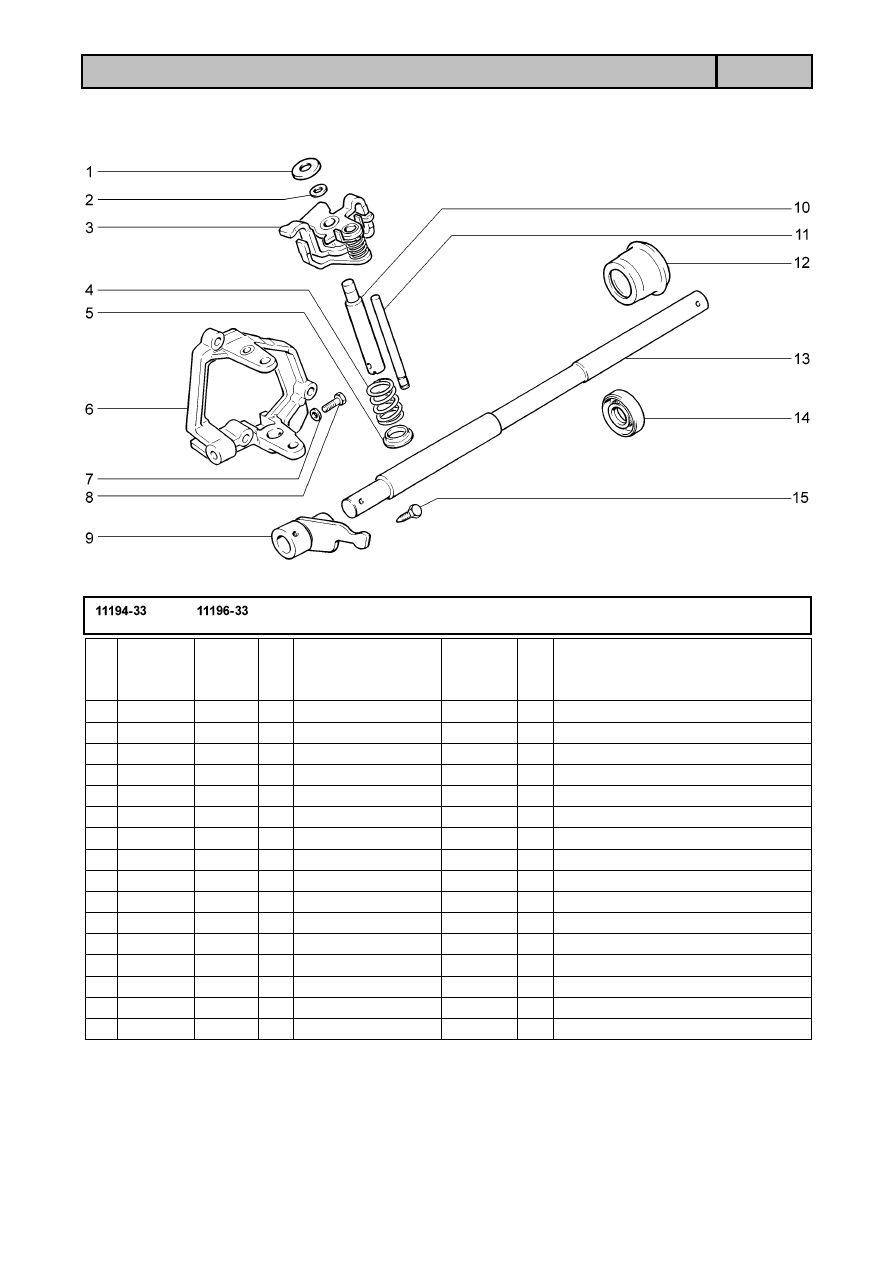

Механизм выбора передач

В270

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21100&1703073&10

1

Опора пружины

2

21100&1703071&00

1

Шайба

3

11190&1703055&00

1

Рычаг выбора передач

4

+

11180&1703076&00

1

Пружина рычага выбора передач

5

+

11180&1703158&00 ~

1

Шайба опорная

5

+

11180&1703158&01 ~

1

Шайба опорная

6

+

21100&1703054&10

1

Корпус механизма

7

+

00001&0005164&70

1

Шайба 6 пружинная

8

+

21010&1702028&00

1

Болт крепления вилки

9

+

21100&1703028&00

1

Рычаг штока выбора

10

21100&1703072&00

1

Ось рычага

11

+

21100&1703069&00

1

Ось блокировочной скобы

12

+

21080&1703048&00

1

Корпус сальника

13

+

21100&1703024&00

1

Шток выбора передач

14

+

21080&1703042&01

1

Сальник штока выбора передач

15

+

21080&1703038&00

1

Винт конический

B17

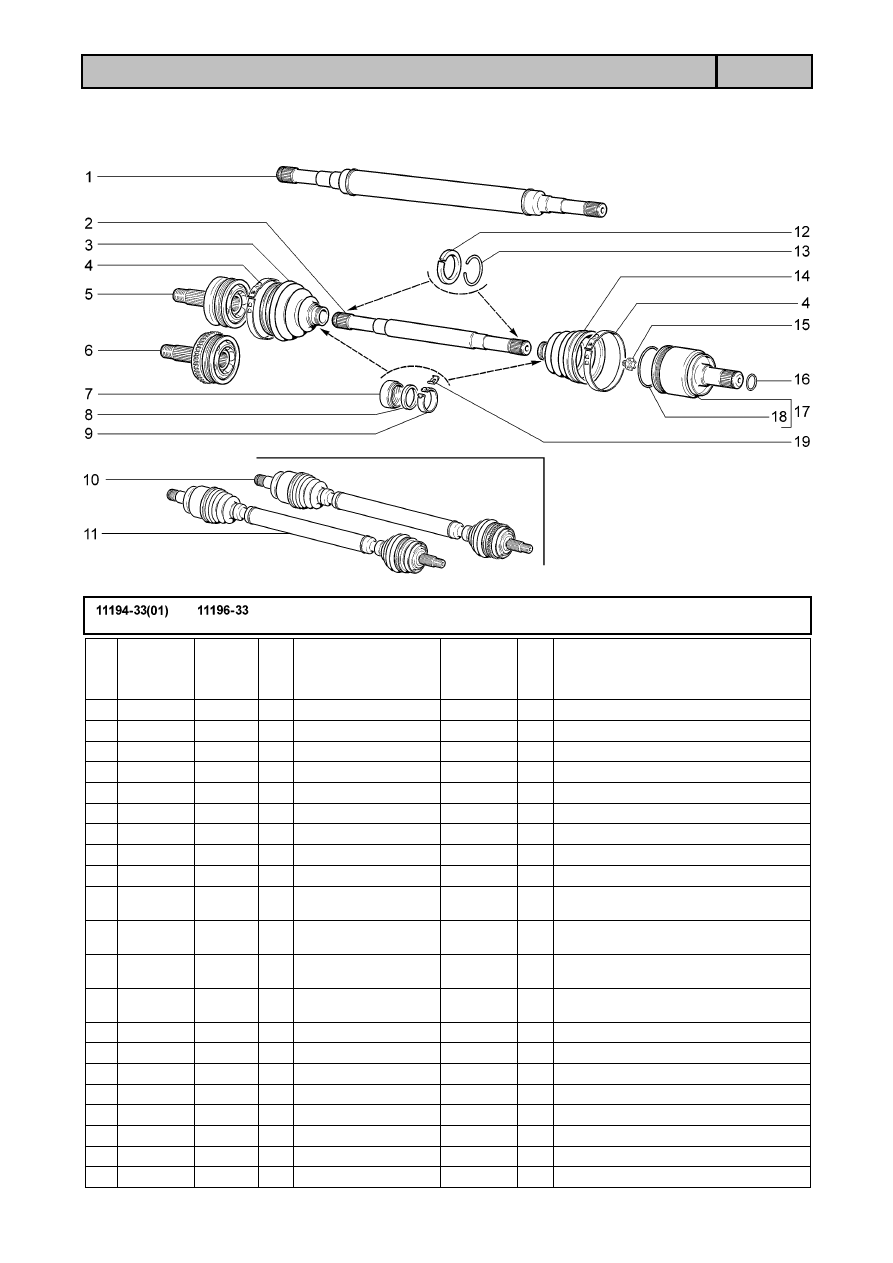

Привод передних колес

В400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2215092&00

1

Вал привода правый

2

+

11180&2215070&00

1

Вал привода левый

3

+

11180&2215030&00

2

Чехол наружного шарнира

4

+

21080&2215036&00

4

Хомут крепления чехла

5

+

21100&2215012&00

(470,474)

2

Шарнир наружный

6

+

11186&2215012&00

(75,76)

2

Шарнир наружный

7

+

11180&2215075&00

4

Кожух клапана

8

+

11180&2215077&00

4

Клапан чехла

9

+

11180&2215035&00

4

Хомут крепления чехла

10

+

11180&2215010&10

(75,76)

1

Привод правого переднего колеса в
сборе

10

+

11180&2215011&10

(75,76)

1

Привод левого переднего колеса в
сборе

11

+

11180&2215010&00

(470,474)

1

Привод правого переднего колеса в
сборе

11

+

11180&2215011&00

(470,474)

1

Привод левого переднего колеса в
сборе

12

+

21210&2215082&00

4

Кольцо упорное

13

+

21210&2215084&00

4

Кольцо стопорное

14

+

11180&2215068&00

2

Чехол внутреннего шарнира

15

+

21080&2215073&01

2

Буфер вала

16

+

21080&2215104&00

2

Кольцо стопорное

17

+

21080&2215056&00

2

Шарнир внутренний (для запчастей)

18

+

21080&2215086&00

2

Фиксатор внутреннего шарнира

19

+

11180&2215037&00

4

Скоба

B18

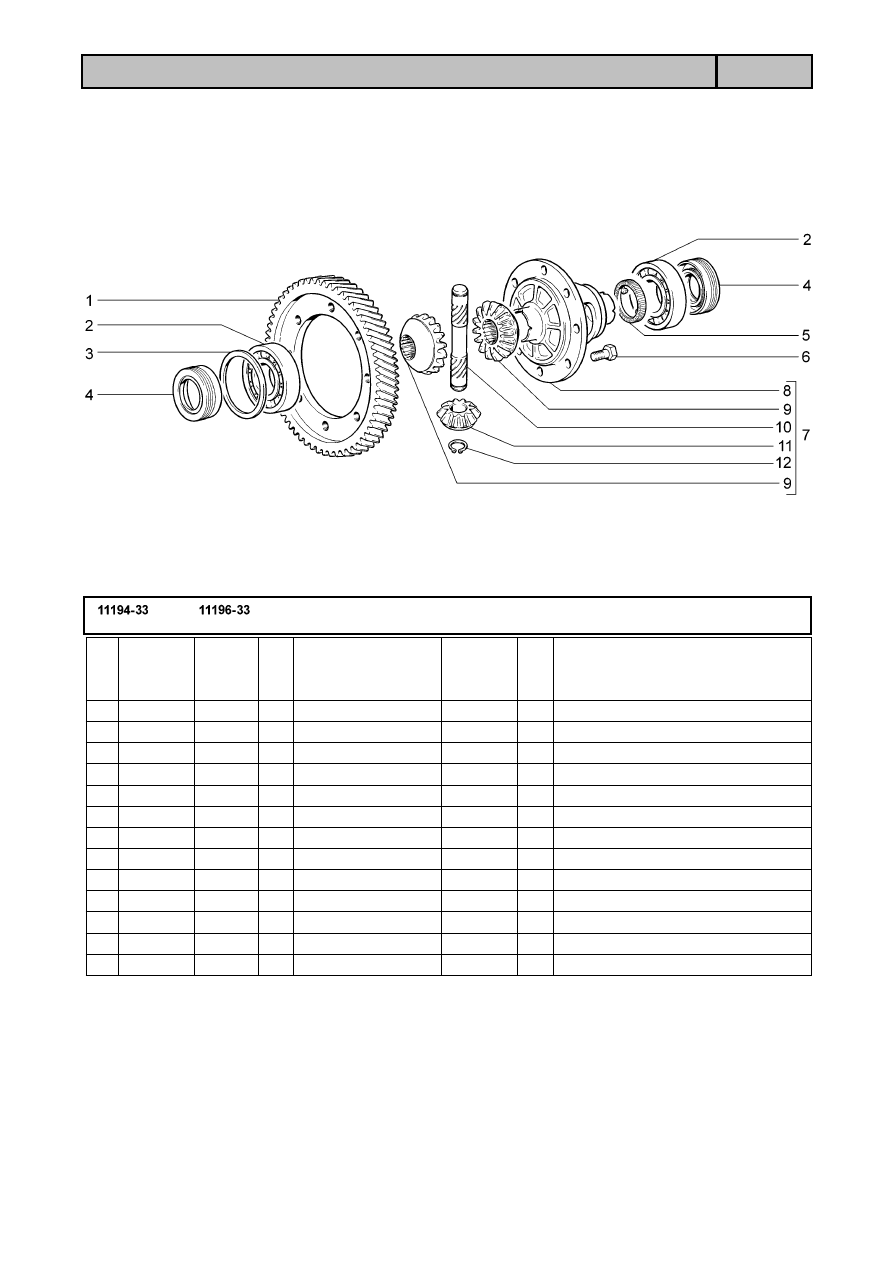

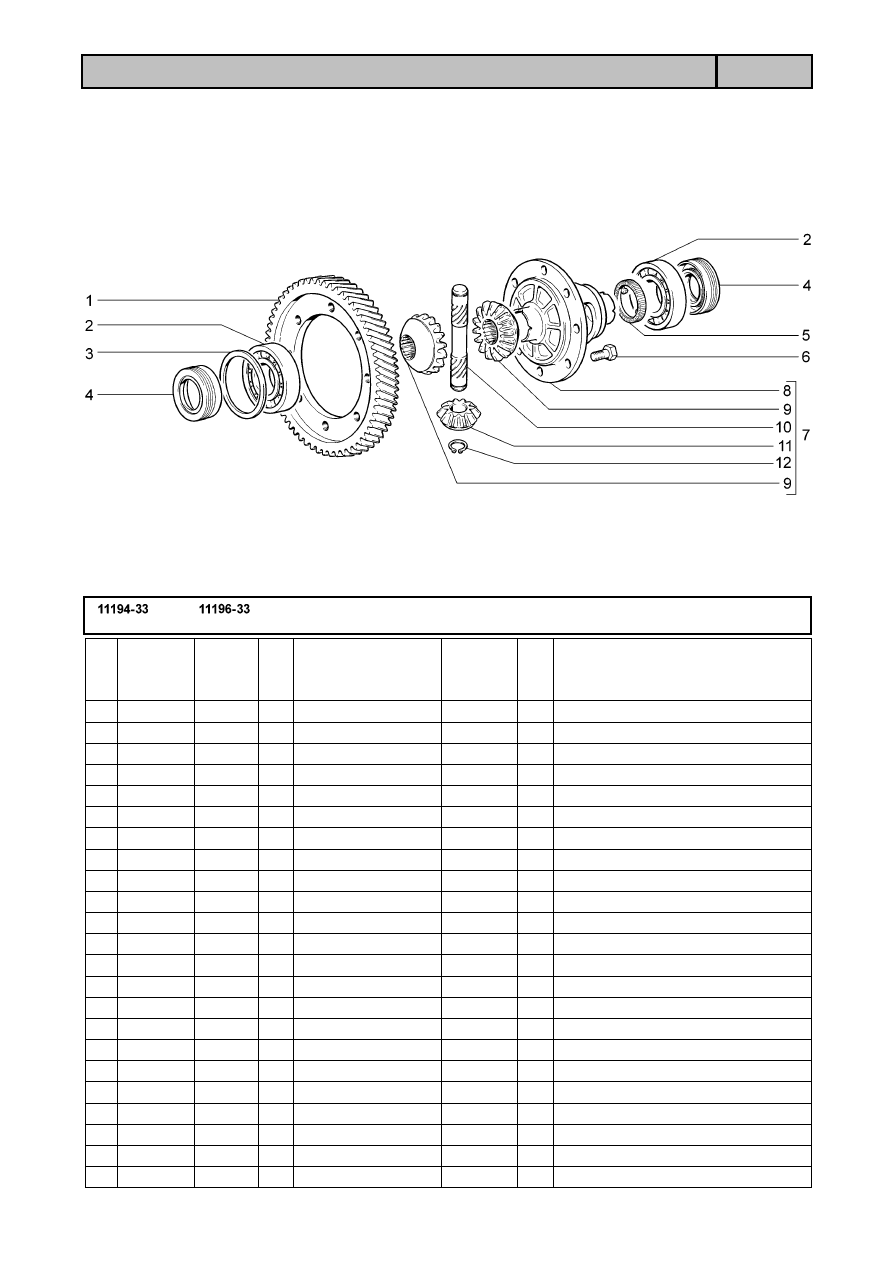

Дифференциал

В410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&2302060&20

(470,474)

1

Шестерня ведомая главной передачи

1

+

21080&2302060&30

(75,76)

1

Шестерня ведомая главной передачи

2

+

21080&2303036&01  ~

2

Подшипник коробки дифференциала

2

+

21080&2303036&02  ~

2

Подшипник коробки дифференциала

2

+

21080&2303036&03  ~

2

Подшипник коробки дифференциала

3

+

21080&2303090&00 ~

1

Кольцо регулировочное 1,65

3

+

21080&2303091&00 ~

1

Кольцо регулировочное 1,70

3

+

21080&2303092&00 ~

1

Кольцо регулировочное 1,75

3

+

21080&2303093&00 ~

1

Кольцо регулировочное 1,80

3

+

21080&2303094&00 ~

1

Кольцо регулировочное 1,85

3

+

21080&2303095&00 ~

1

Кольцо регулировочное 1,90

3

+

21080&2303096&00 ~

1

Кольцо регулировочное 1,95

3

+

21080&2303097&00 ~

1

Кольцо регулировочное 2,00

3

+

21080&2303098&00 ~

1

Кольцо регулировочное 2,05

3

+

21080&2303099&00 ~

1

Кольцо регулировочное 2,10

3

+

21080&2303100&00 ~

1

Кольцо регулировочное 2,15

3

+

21080&2303101&00 ~

1

Кольцо регулировочное 2,20

3

+

21080&2303102&00 ~

1

Кольцо регулировочное 2,25

3

+

21080&2303103&00 ~

1

Кольцо регулировочное 2,30

3

+

21080&2303104&00 ~

1

Кольцо регулировочное 2,35

3

+

21080&2303105&00 ~

1

Кольцо регулировочное 2,40

3

+

21080&2303106&00 ~

1

Кольцо регулировочное 2,45

3

+

21080&2303107&00 ~

1

Кольцо регулировочное 2,50

B19

Дифференциал

В410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

3

+

21080&2303108&00 ~

1

Кольцо регулировочное 2,55

3

+

21080&2303109&00 ~

1

Кольцо регулировочное 2,60

3

+

21080&2303110&00 ~

1

Кольцо регулировочное 2,65

4

+

21100&2301034&12

2

Сальник полуоси

5

+

11180&3843040&00 ~

1

Ротор датчика скорости

5

+

11180&3843040&02 ~

1

Ротор датчика скорости

6

+

21010&2403021&00

8

Болт крепления ведомой шестерни

7

+

21080&2303012&00

1

Дифференциал переднего моста

8

+

21080&2303018&00

1

Коробка дифференциала

9

+

21080&2303050&00

2

Шестерня полуоси

10

+

21080&2303060&00

1

Ось саттелитов

11

21010&2403055&01

2

Саттелит дифференциала

12

+

00001&0010664&76

2

Кольцо упорное 16

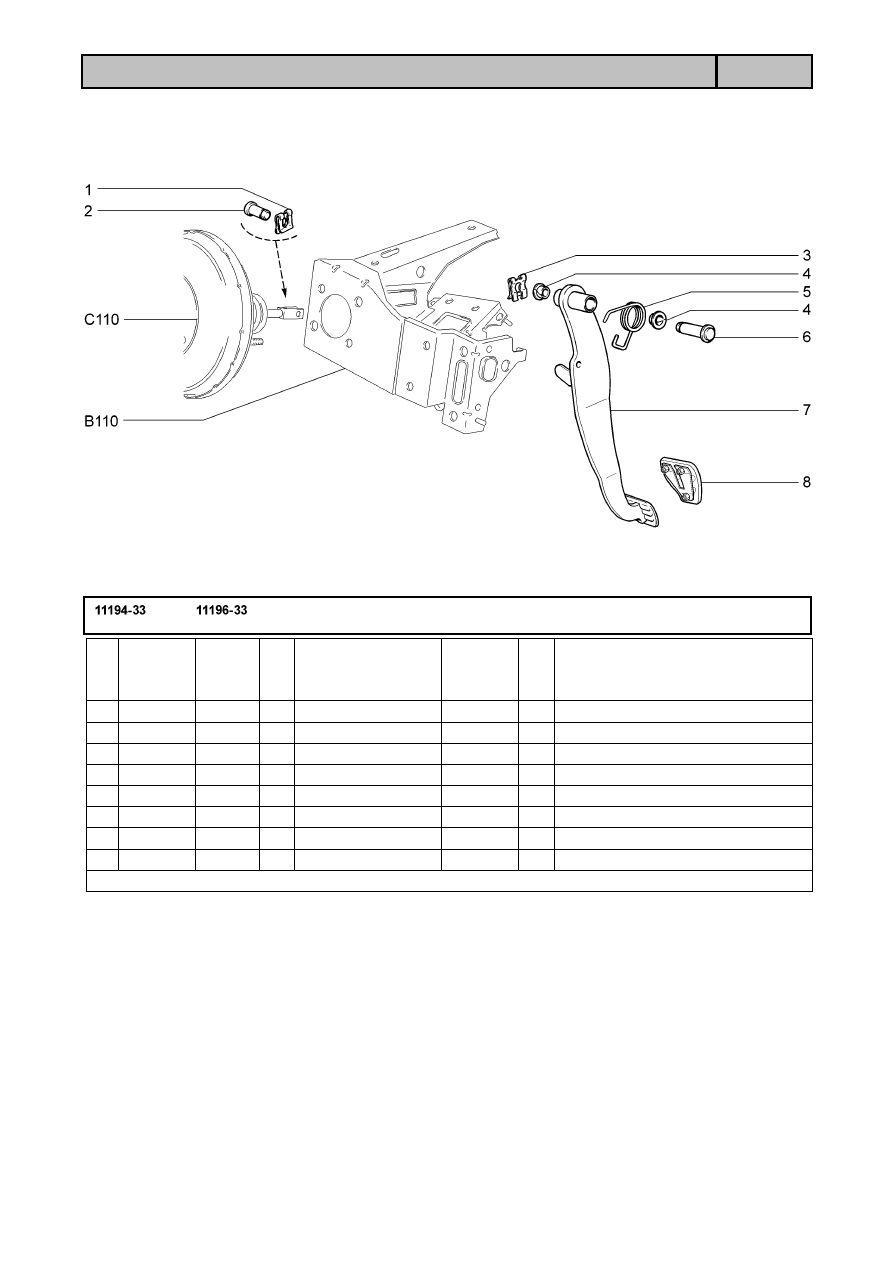

C1

Педаль тормоза

С100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0010640&76

1

Скоба 8 стопорная

2

+

21030&3504016&00

1

Палец толкателя поршня

3

+

21080&1602059&00 *

1

Скоба стопорная оси педали

4

+

21210&1804043&00 *

2

Втулка оси рычага

5

+

11180&3504094&00 *

1

Пружина педали тормоза оттяжная

6

+

21100&1602050&00 *

1

Ось педали

7

+

11180&3504010&00 *

1

Педаль тормоза

8

+

11196&3504046&00

1

Накладка площадки педали тормоза

* & входит в состав 11180&1602006&00 (В110)

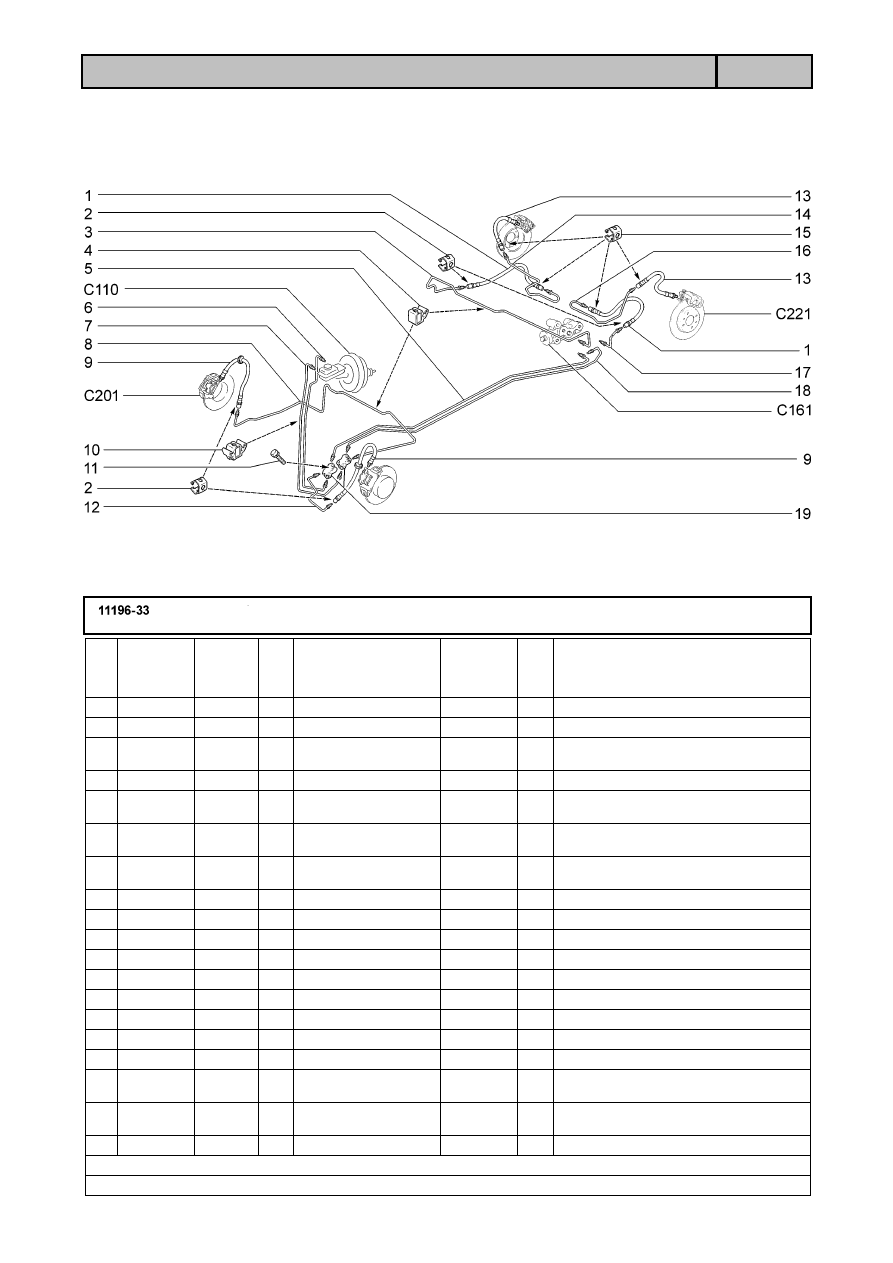

C2

Элементы привода тормозов

С110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21070&3510430&00

1

Хомут

2

+

21230&3510050&00

1

Шланг усилителя тормоза

3

+

21080&3401228&00

1

Хомут

4

+

11180&3510006&10 ~

1

Усилитель вакуумный тормоза в сборе

4

+

11180&3510006&11 ~

1

Усилитель вакуумный тормоза в сборе

5

+

00001&0038322&01

2

Гайка М8 с зубчатым буртиком

C3

Привод гидротормозов

С120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3506085&00 *

2

Шланг гибкий заднего тормоза

2

+

11180&3506620&10 ~

1

Трубка к шлангу правого заднего
тормоза

2

+

11180&3506620&11 ~

1

Трубка к шлангу правого заднего
тормоза

3

+

11180&3506542&00

9

Скоба одноместная

4

+

11180&3506500&10 ~

1

Трубка первичного контура главного
цилиндра

4

+

11180&3506500&11 ~

1

Трубка первичного контура главного
цилиндра

5

+

11180&3506510&10 ~

1

Трубка вторичного контура главного
цилиндра

5

+

11180&3506510&11 ~

1

Трубка вторичного контура главного
цилиндра

6

+

11180&3506540&10 ~

1

Трубка к правому переднему тормозу

6

+

11180&3506540&11 ~

1

Трубка к правому переднему тормозу

7

+

11180&3506060&10 **

2

Шланг гибкий переднего тормоза

8

11180&3506073&00

4

Скоба крепления тормозного шланга

9

+

11180&3506550&10 ~

1

Трубка к левому переднему тормозу

9

+

11180&3506550&11 ~

1

Трубка к левому переднему тормозу

10

+

11180&3506560&00 ~

1

Трубка правая

10

+

11180&3506560&01 ~

1

Трубка правая

11

+

11180&3506570&00 ~

1

Трубка левая

11

+

11180&3506570&01 ~

1

Трубка левая

12

+

11180&3506558&00

2

Втулка шумоизоляционная

C4

Привод гидротормозов

С120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

13

+

00001&0002917&90

2

Хомут 20 ленточный

14

+

11180&3506640&00 *

1

Трубка к правому заднему тормозу

15

11180&3506073&00 *

2

Скоба крепления тормозного шланга

16

+

11180&3506650&00 *

1

Трубка к левому заднему тормозу

17

+

11180&3506630&10 ~

1

Трубка к шлангу левого заднего
тормоза

17

+

11180&3506630&11 ~

1

Трубка к шлангу левого заднего
тормоза

* & входит в состав 11180&2914002&11 (D310)

** & входит в состав 11180&3501014&00, 11180&3501015&00 (С210)

C5

Привод гидротормозов

С121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3506085&00 *

2

Шланг гибкий заднего тормоза

2

11180&3506073&00

4

Скоба крепления тормозного шланга

3

+

11180&3506620&00

1

Трубка к шлангу правого заднего
тормоза

4

+

11180&3506542&00

9

Скоба одноместная

5

+

11180&3506580&00

1

Трубка к регулятору правого заднего
тормоза

6

+

11180&3506500&00

1

Трубка первичного контура главного
цилиндра

7

+

11180&3506510&00

1

Трубка вторичного контура главного
цилиндра

8

+

11180&3506540&20

1

Трубка к правому переднему тормозу

9

+

11180&3506060&10 **

2

Шланг гибкий переднего тормоза

10

+

11180&3506544&00

1

Скоба двухместная

11

+

00001&0038246&11

2

Болт М6х25 с пружинной шайбой

12

+

11180&3506550&20

1

Трубка к левому переднему тормозу

13

+

11196&3506085&00 *

2

Шланг гибкий к заднему тормозу

14

+

11196&3506640&00 *

1

Трубка к правому заднему тормозу

15

11180&3506073&00 *

4

Скоба крепления тормозного шланга

16

+

11196&3506650&00 *

1

Трубка к левому заднему тормозу

17

+

11180&3506630&00

1

Трубка к шлангу левого заднего
тормоза

18

+

11180&3506590&00

1

Трубка к регулятору левого заднего
тормоза

19

+

21010&3506091&00

2

Тройник

* & входит в состав 11198&2914002&00  (D310)

** & входит в состав 11180&3501014&00, 11180&3501015&00 (С210)

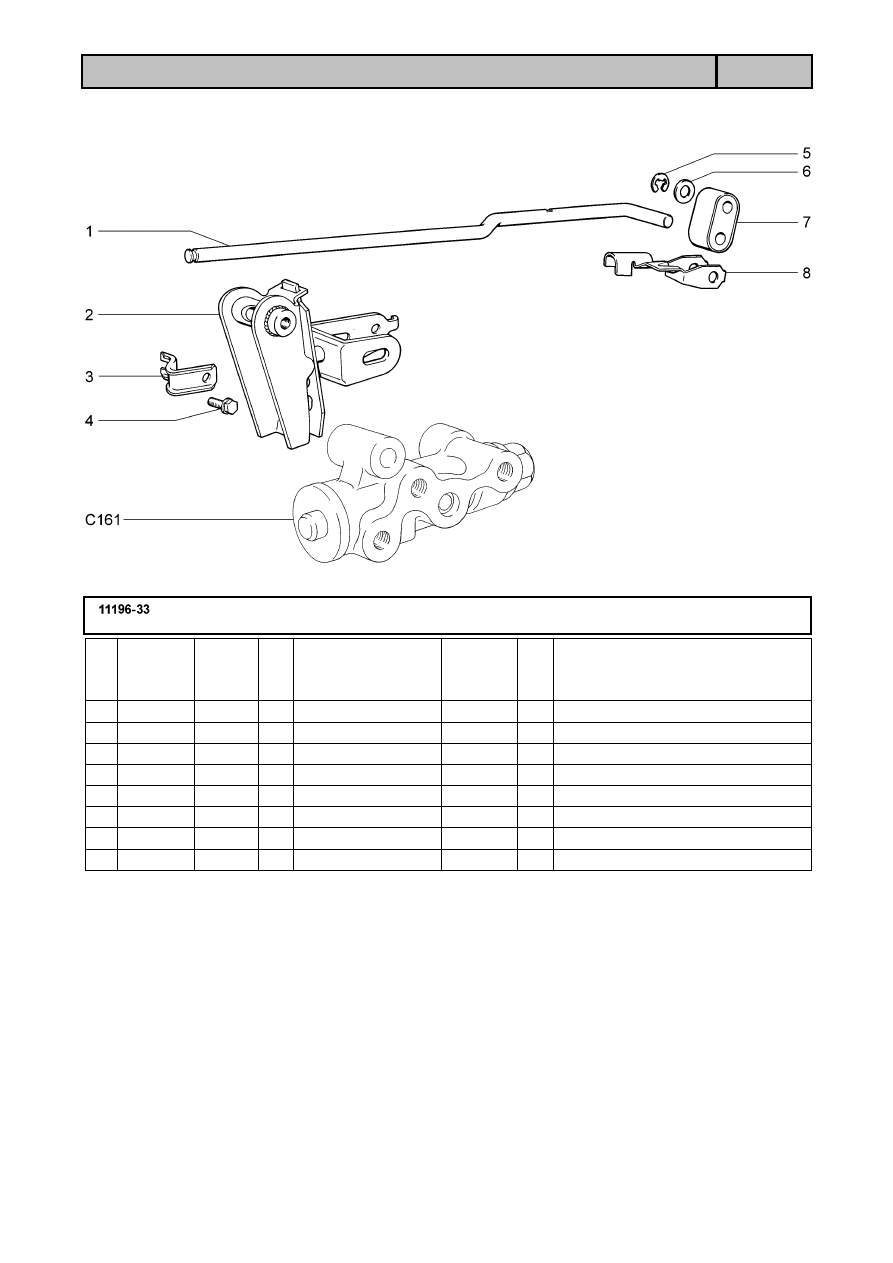

C6

Привод регулятора давления

С131

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512122&00

1

Рычаг упругий привода

2

+

21080&3512016&00

1

Рычаг привода с кронштейном

3

+

21080&3512117&00

1

Фиксатор рычага

4

+

00001&0038200&21

1

Болт М5х10 с пружинной шайбой

5

+

21080&1107148&00

1

Шайба 8 стопорная

6

+

21080&3512141&00

1

Шайба

7

+

21080&3512132&00

1

Серьга привода

8

+

21080&3512128&00

1

Скоба серьги

C7

Гидроагрегат АБС и датчики скорости колес

C140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1104022&00

1

Скоба (лонжерон передний правый)

2

+

11180&3538432&00

3

Скоба

3

+

11180&3538350&00

2

Датчик скорости переднего колеса

4

+

11180&3538010&01

1

Гидроагрегат АБС

5

+

11180&3538324&00

1

Демпфер гидроагрегата

6

+

11180&3538300&00

1

Кронштейн гидроагрегата

7

+

21100&1001259&00

2

Болт

8

+

00001&0026467&01

2

Шайба 8

9

+

11180&3538436&00

2

Скоба колодки датчика скорости
колеса

10

+

00001&0045677&80

1

Хомут 126,5 (трубка к шлангу левого
заднего тормоза)

11

+

21700&3538434&00

2

Кронштейн жгута датчика скорости

12

+

00001&0038241&11

2

Болт М6х12 с пружинной шайбой

13

+

11180&3538408&00

4

Болт

14

+

11180&3538370&00

2

Датчик скорости заднего колеса

15

+

00001&0038256&21 ***

2

Болт М8х16 с пружинной шайбой

16

+

11180&3538410&00 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538410&02 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538411&00

1

Кронштейн датчика скорости
переднего колеса левый

16

+

11180&3538411&02

1

Кронштейн датчика скорости
переднего колеса левый

* & входит в состав 11186&2901022&11, 11196&2901022&10 (D200)

** & входит в состав 11186&2901023&11,11196&2901023&10 (D200)
