LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 25

D7

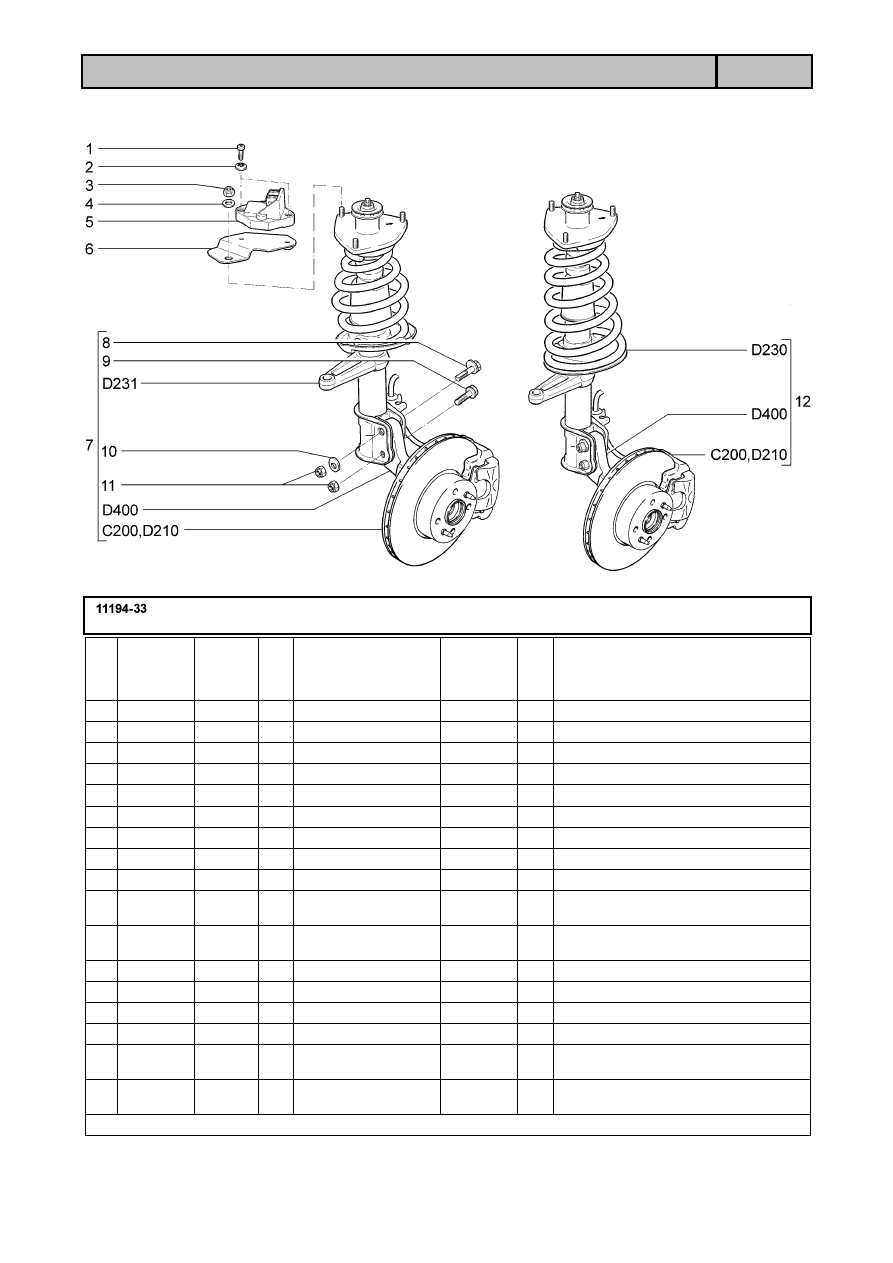

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0032764&01

2

Винт М6х20

2

+

00001&0026053&71

2

Шайба 6 стопорная

3

+

00001&0061041&11

6

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

6

Шайба 8

5

+

21230&1413130&00 ~

1

Датчик неровной дороги

5

+

21230&1413130&01 ~

1

Датчик неровной дороги

5

+

21230&1413130&02 ~

1

Датчик неровной дороги

5

+

21230&1413130&03 ~

1

Датчик неровной дороги

6

+

11180&1413134&00

1

Кронштейн

7

+

11196&2901022&10 ~ !!

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196&2901023&10 ~ !!

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

8

+

21080&2901050&00

2

Болт стойки верхний

9

+

21080&2901051&00

2

Болт стойки нижний

10

+

21080&2901052&00

2

Шайба болта

11

+

00001&0061050&21

4

Гайка М12х1,25 самоконтрящаяся

12

+

11186&2901022&11 ~ !

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186&2901023&11 ~ !

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

11186&2901022&11  !  11186&2901023&11  ~  11196&2901022&10  !!  11196&2901023&10

D8

Элементы передней подвески

D201

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0032764&01

2

Винт М6х20

2

+

00001&0026053&71

2

Шайба 6 стопорная

3

+

00001&0061041&11

6

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

6

Шайба 8

5

+

21230&1413130&00 ~

1

Датчик неровной дороги

5

+

21230&1413130&01 ~

1

Датчик неровной дороги

5

+

21230&1413130&02 ~

1

Датчик неровной дороги

5

+

21230&1413130&03 ~

1

Датчик неровной дороги

6

+

11180&1413134&00

1

Кронштейн

7

+

11198&2901022&00

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11198&2901023&00

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

8

+

21080&2901050&00

2

Болт стойки верхний

9

+

21080&2901051&00

2

Болт стойки нижний

10

+

11198&2901030&00

1

Стойка телескопическая правая в
сборе

10

+

11198&2901031&00

1

Стойка телескопическая левая в сборе

11

+

21080&2901052&00

2

Шайба болта

12

+

00001&0061050&21

4

Гайка М12х1,25 самоконтрящаяся

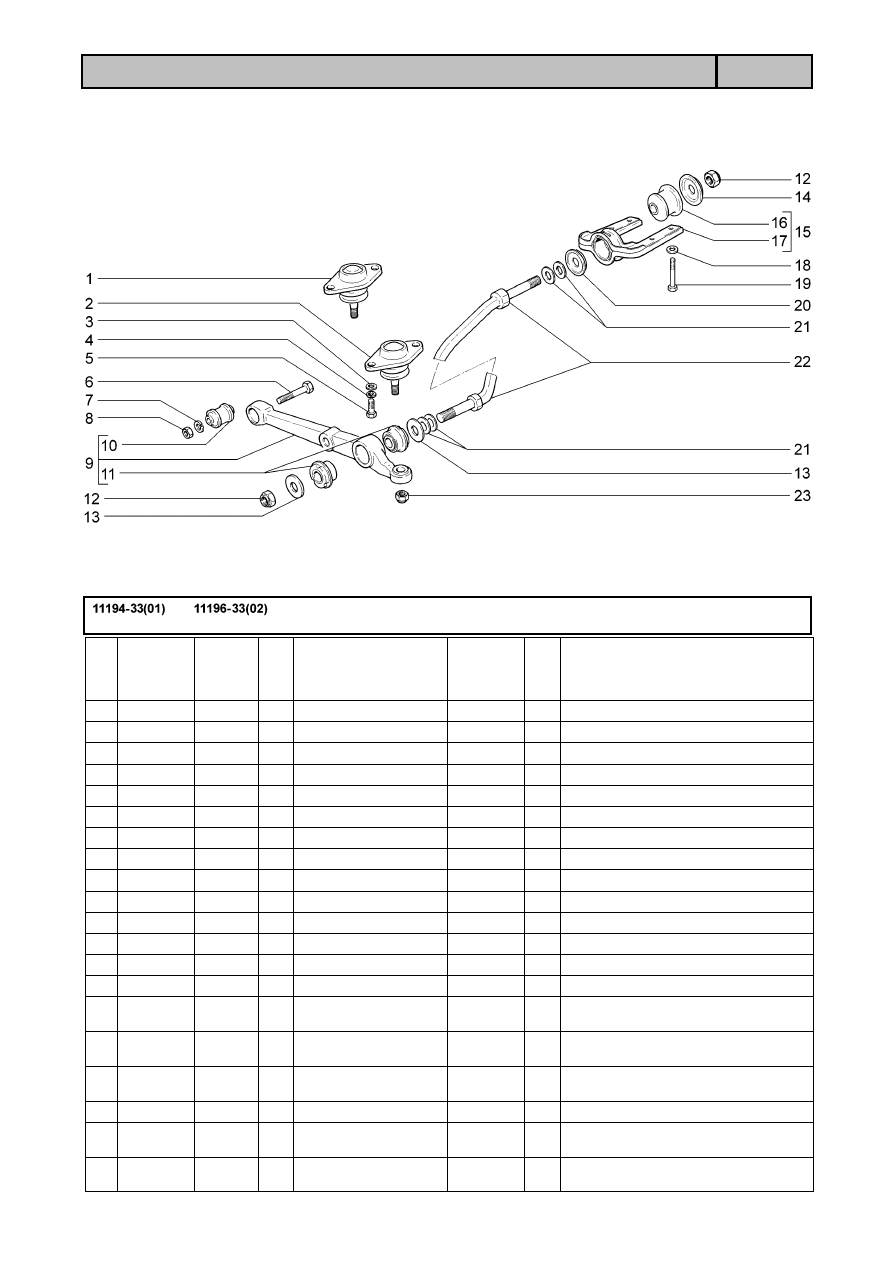

D9

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&2904192&01 ~**

2

Палец шаровой с защитным чехлом

2

+

21100&2904192&00 ~**

2

Палец шаровой с защитным чехлом

3

+

00001&0026386&01 **

4

Шайба 10

4

+

00001&0005168&70 **

4

Шайба 10 пружинная

5

+

00001&0059707&30 **

4

Болт М10х1,25х25

6

+

00001&0055412&31

2

Болт М12х1,25х70

7

+

00001&0005170&70

2

Шайба 12 пружинная

8

+

00001&0061015&21

2

Гайка М12х1,25

9

+

21080&2904020&00

2

Рычаг нижний с шарнирами

10

+

21080&2904040&00

2

Шарнир нижнего рычага

11

+

21080&2904046&00

4

Шарнир растяжки задний

12

+

00001&0025749&21

4

Гайка М16х1,5 самоконтрящаяся

13

+

21080&2904045&00

4

Шайба упорная

14

+

21100&2904054&00

2

Шайба переднего шарнира растяжки

15

+

11180&2904049&00 ~

(01)

2

Кронштейн переднего шарнира
растяжки с подушкой

15

+

11180&2904049&03 ~

(01)

2

Кронштейн переднего шарнира
растяжки с подушкой

15

+

11198&2904049&00

(02)

2

Кронштейн переднего шарнира
растяжки с подушкой

16

+

21080&2904050&00

2

Подушка переднего шарнира

17

+

11180&2904056&00

(01)

2

Кронштейн переднего шарнира
растяжки

17

11180&2904056&03

(01)

2

Кронштейн переднего шарнира
растяжки

D10

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

17

11198&2904056&00

(02)

2

Кронштейн переднего шарнира
растяжки

18

+

00001&0026468&01

6

Шайба 10

19

+

00001&0042343&30

6

Болт М10х1,25х65

20

+

21100&2904055&00

2

Шайба переднего шарнира растяжки
задняя

21

+

21080&2904225&00 *

12 Шайба регулировочная

22

+

21080&2904270&00

2

Растяжка нижнего рычага

23

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

* & наибольшее количество

** & входит в состав стоек телескопических в сборе (D200,D201)

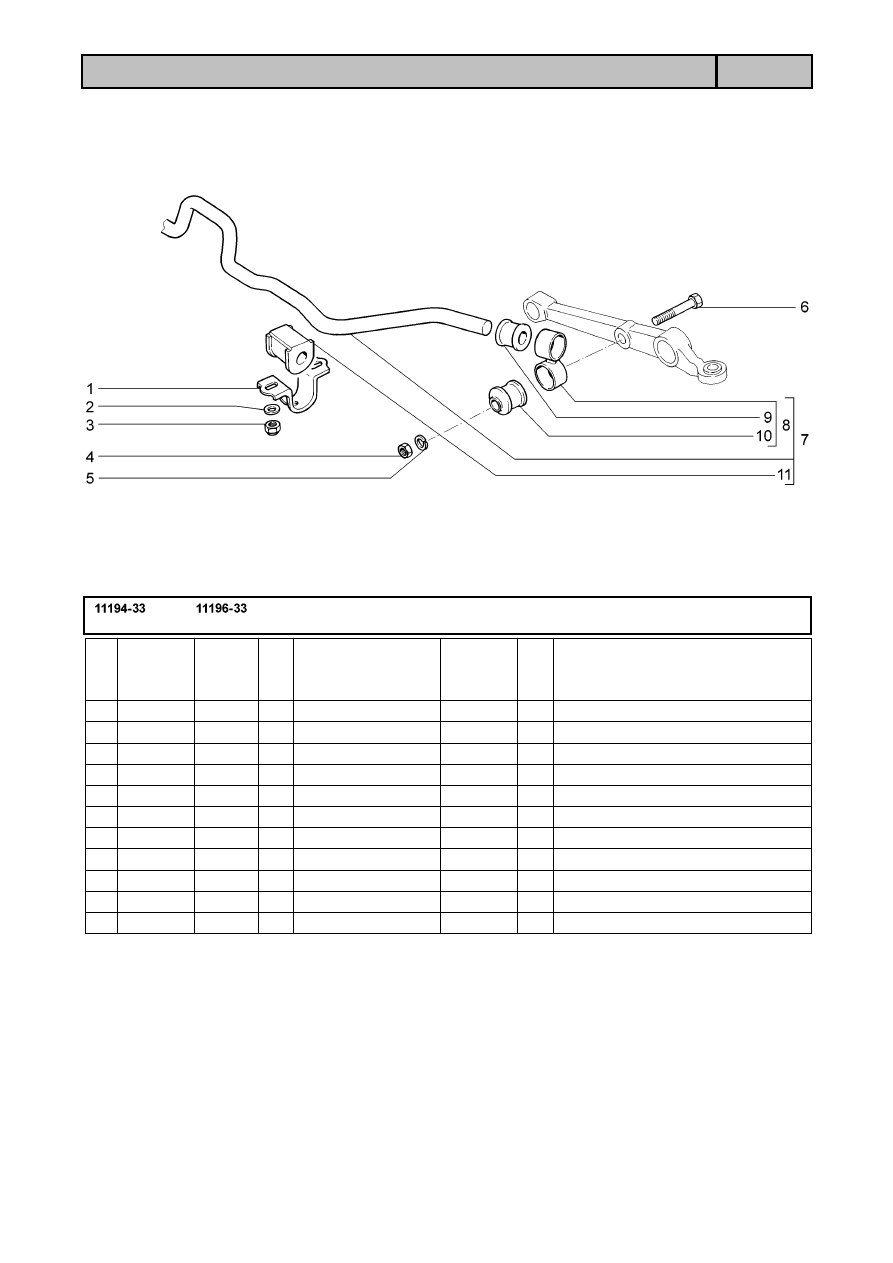

D11

Стабилизатор поперечной устойчивости

D220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&2906042&00

2

Кронштейн подушки штанги

2

+

00001&0005196&01

4

Шайба 8

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0021647&11

2

Гайка М10х1,25

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059713&21

2

Болт М10х1,25х75

7

+

11180&2906010&00

1

Штанга стабилизатора в сборе

8

+

11180&2906050&00

2

Стойка стабилизатора

9

+

11180&2906078&00

2

Втулка стойки верхняя

10

+

21080&2906079&00

2

Втулка стойки нижняя

11

+

11180&2906040&00

2

Подушка штанги

D12

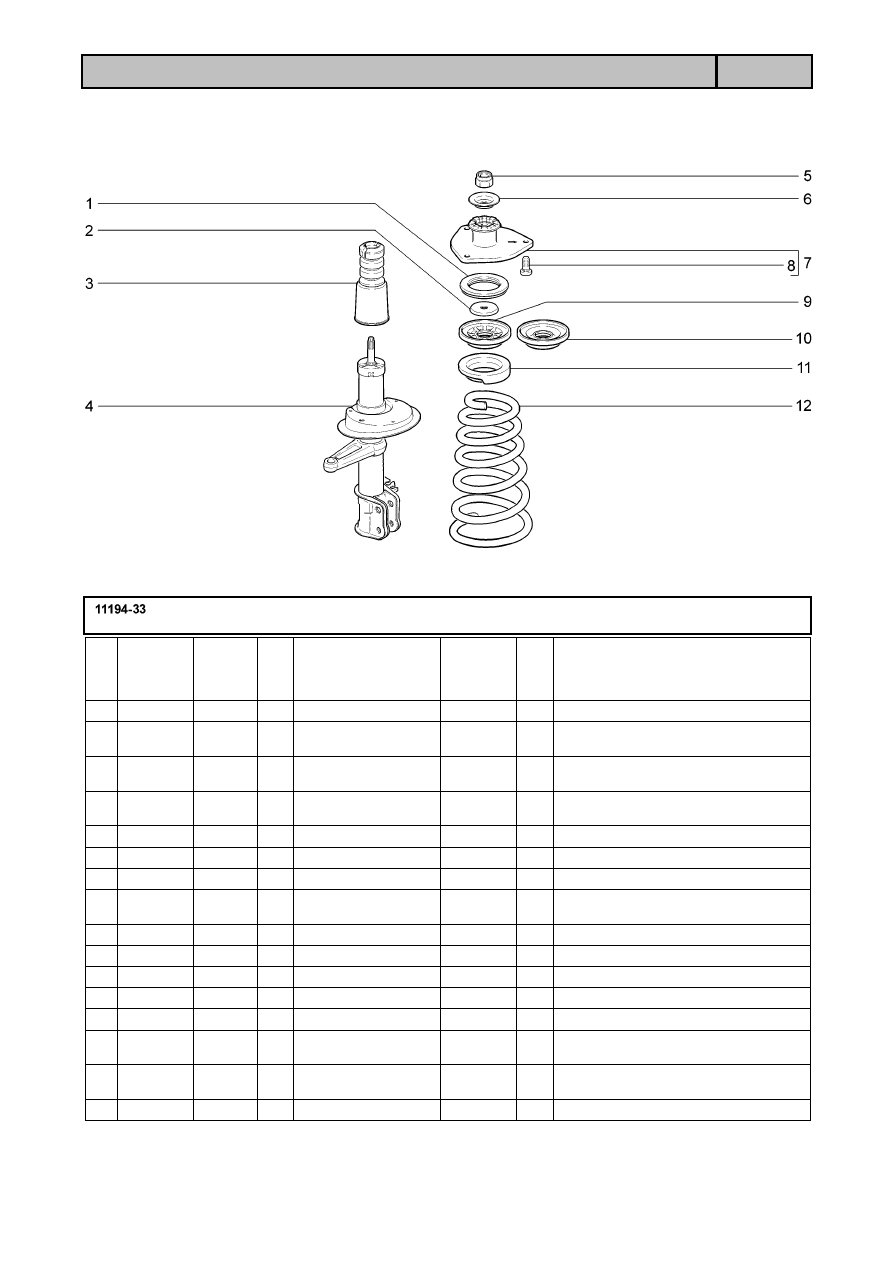

Стойки телескопические передней подвески

D230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11180&2902812&00

2

Буфер хода сжатия с защитным
кохухом

4

+

11180&2905002&00

1

Стойка телескопическая правая

4

+

11180&2905003&00

1

Стойка телескопическая левая

5

+

21080&2901056&00

2

Гайка М14х1,5

6

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

7

+

11180&2902821&00 ~

2

Опора верхняя стойки в сборе

7

+

11180&2902821&03 ~

2

Опора верхняя стойки в сборе

8

+

21080&2902830&00

6

Болт

9

+

11180&2902760&00 ~

2

Чашка пружины верхняя

10

+

11180&2902760&01 ~

2

Чашка пружины верхняя

11

+

11180&2902723&00 ~

2

Прокладка изолирующая пружины
верхняя

11

+

11180&2902723&01 ~

2

Прокладка изолирующая пружины
верхняя

12

+

11186&2902712&00

2

Пружина передней подвески

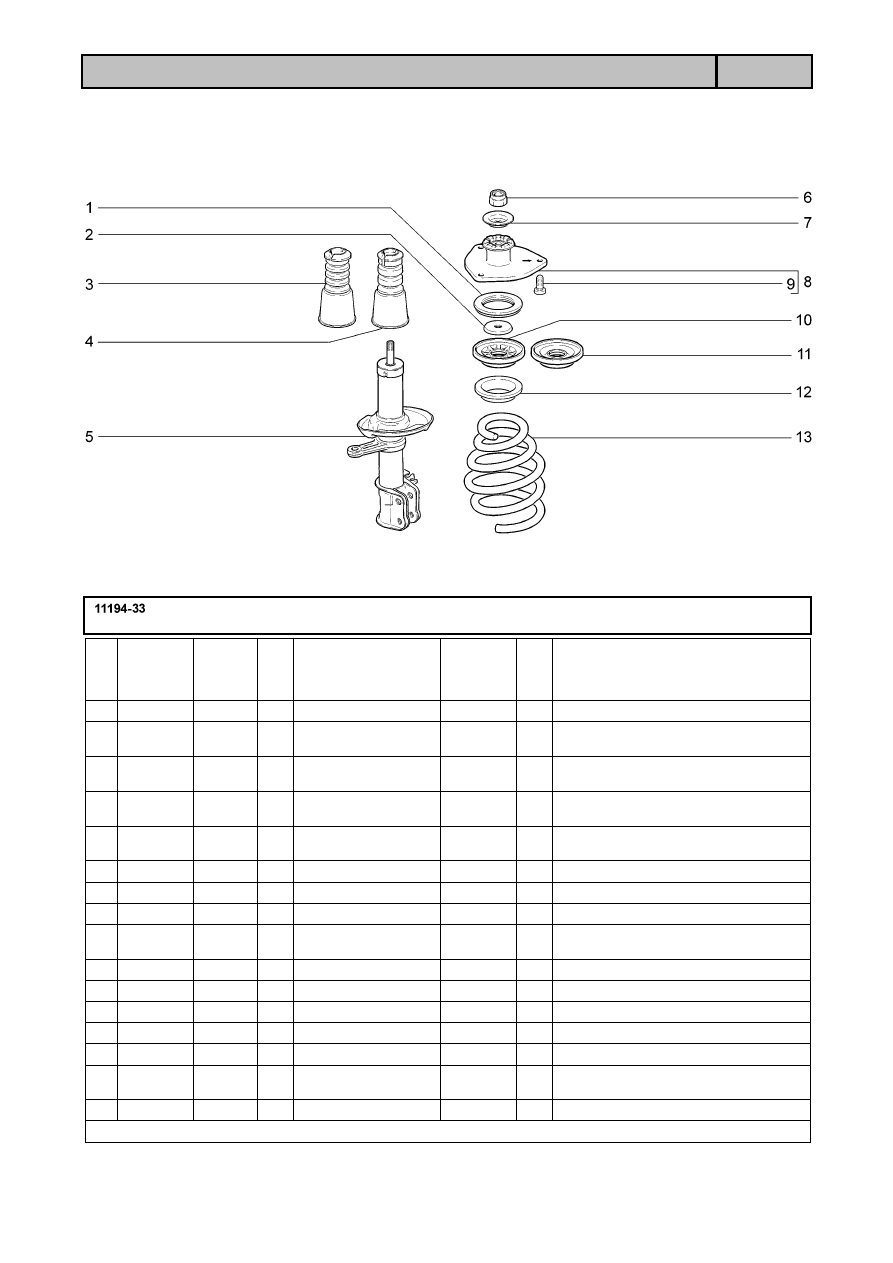

D13

Стойки телескопические передней подвески

D231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11190&2902812&01 ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11190&2902812&00 ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11190&2905002&00

1

Стойка телескопическая правая

5

+

11190&2905003&00

1

Стойка телескопическая левая

6

+

21080&2901056&00

2

Гайка М14х1,5

7

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

8

+

11180&2902821&00 ~

2

Опора верхняя стойки в сборе

8

+

11180&2902821&03 ~

2

Опора верхняя стойки в сборе

9

+

21080&2902830&00

6

Болт

10

+

11180&2902760&00 ~

2

Чашка пружины верхняя

11

+

11180&2902760&01 ~

2

Чашка пружины верхняя

12

+

11190&2902723&01

2

Прокладка изолирующая пружины
верхняя

13

+

11196&2902712&00

2

Пружина передней подвески

11190&2902812&00 х 2  ~  11190&2902812&01 х 2

D14

Стойки телескопические передней подвески

D232

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11190&2902812&00

2

Буфер хода сжатия с защитным
кохухом

4

+

11198&2905002&00

1

Стойка телескопическая правая

4

+

11198&2905003&00

1

Стойка телескопическая левая

5

+

21080&2901056&00

2

Гайка М14х1,5

6

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

7

11198&2902821&00

2

Опора верхняя стойки в сборе

8

+

11180&2902760&00 ~

2

Чашка пружины верхняя

9

+

11180&2902760&01 ~

2

Чашка пружины верхняя

10

+

11190&2902723&01

2

Прокладка изолирующая пружины
верхняя

11

11198&2902712&00

2

Пружина передней подвески

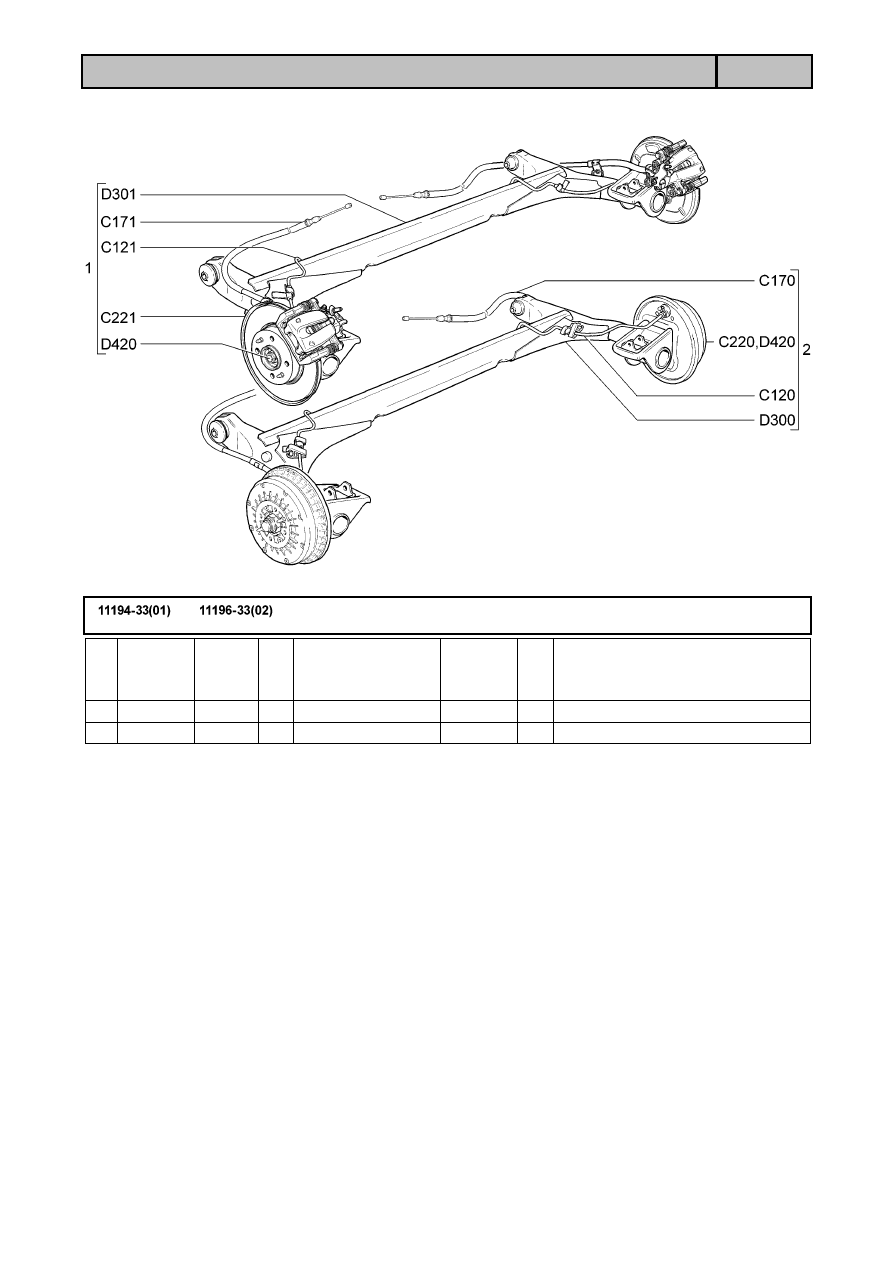

D15

Подвеска задняя

D300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0021647&11

8

Гайка М10х1,25

2

+

21010&2905455&01

2

Шайба

3

+

21080&2915542&00

2

Втулка амортизатора

4

+

21080&2915608&00

2

Крышка кожуха

5

+

11180&2912622&11 ~

2

Буфер хода сжатия

6

+

11180&2912622&10 ~

2

Буфер хода сжатия

7

+

21080&2915681&01

2

Кожух

8

+

21100&2914046&00

1

Кронштейн рычага правый

8

+

21100&2914047&00

1

Кронштейн рычага левый

9

+

00001&0026297&01

6

Шайба 10

10

+

00001&0005168&70

8

Шайба 10 пружинная

11

+

00001&0061015&11

2

Гайка М12х1,25

12

+

00001&0005170&70

2

Шайба 12 пружинная

13

+

21100&2914054&00 *

2

Шарнир рычага

14

+

21080&2914040&00

2

Болт рычага

15

+

21100&2915450&00

4

Подушка амортизатора

16

+

21100&2912652&00

2

Прокладка верхняя

17

+

11180&2912712&10

2

Пружина задней подвески

18

+

11180&2914008&00 *

1

Рычаги задней подвески

19

+

00001&0061429&21

2

Болт М12х1,25х80 с заостренным
концом

20

+

11180&2915004&20

2

Амортизатор задней подвески

21

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

11180&2912622&10 х2  ~  11180&2912622&11 х2

* & входит в состав 11180&2914002&11 (D310)

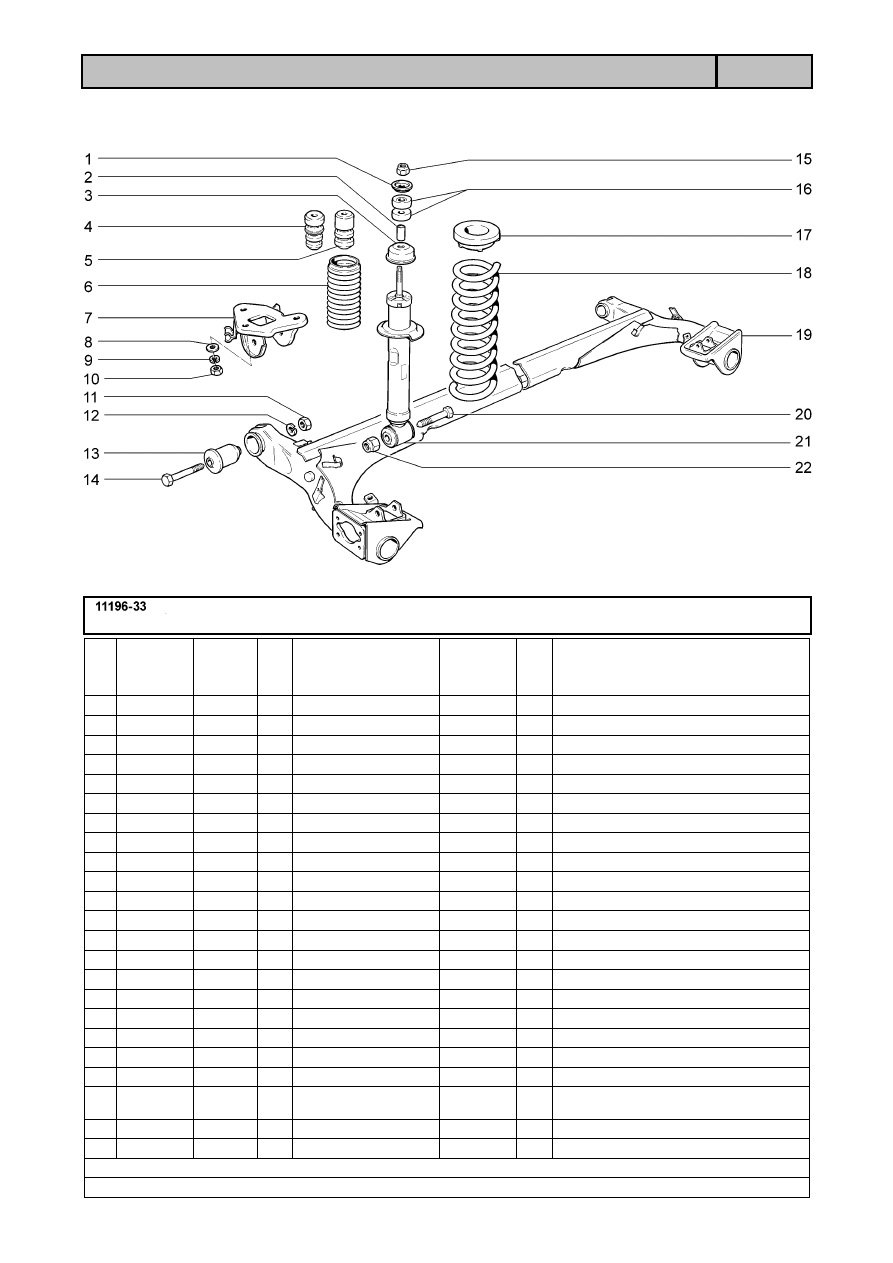

D16

Подвеска задняя

D301

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&2905455&01

2

Шайба

2

+

21080&2915542&00

2

Втулка амортизатора

3

+

21080&2915608&00

2

Крышка кожуха

4

+

11180&2912622&11 ~

2

Буфер хода сжатия

5

+

11180&2912622&10 ~

2

Буфер хода сжатия

6

11198&2915681&00

2

Кожух

7

+

21100&2914046&00

1

Кронштейн рычага правый

7

+

21100&2914047&00

1

Кронштейн рычага левый

8

+

00001&0026297&01

6

Шайба 10

9

+

00001&0005168&70

6

Шайба 10 пружинная

10

+

00001&0021647&11

6

Гайка М10х1,25

11

+

00001&0061015&11

2

Гайка М12х1,25

12

+

00001&0005170&70

2

Шайба 12 пружинная

13

+

21100&2914054&00 *

2

Шарнир рычага

14

+

21080&2914040&00

2

Болт рычага

15

+

00001&0025745&11

2

Гайка М10х1,25 самоконтрящаяся

16

+

21100&2915450&00

4

Подушка амортизатора

17

+

21100&2912652&00

2

Прокладка верхняя

18

+

11198&2912712&00

2

Пружина задней подвески

19

11198&2914008&00 *

1

Рычаги задней подвески

20

+

00001&0061429&21

2

Болт М12х1,25х80 с заостренным
концом

21

+

11198&2915004&00

2

Амортизатор задней подвески

22

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

11180&2912622&10 x2 ~ 11180&2912622&11 x2

* & входит в состав 11198&2914002&00 (D310)

D17

Рычаги задней подвески с тормозами

D310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

11198&2914002&00

(02)

1

Рычаги задней подвески с тормозами

2

11180&2914002&11

(01)

1

Рычаги задней подвески с тормозами

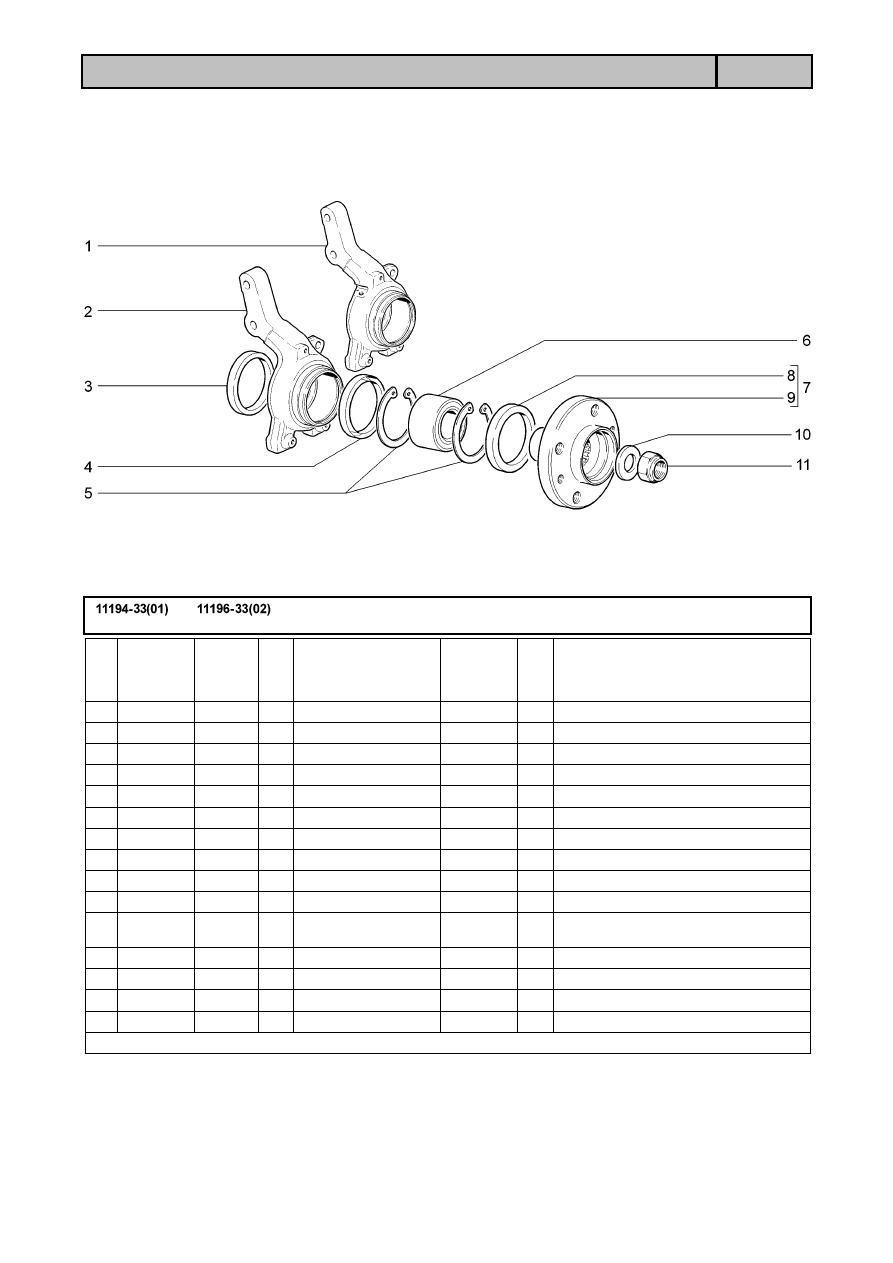

D18

Кулаки поворотные и ступицы

D400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3001014&10 *

(01)

1

Кулак поворотный правый

1

+

11180&3001015&10 *

(01)

1

Кулак поворотный левый

2

11196&3001014&00 *

(02)

1

Кулак поворотный правый

2

11196&3001015&00 *

(02)

1

Кулак поворотный левый

3

+

21080&3001060&00 *

2

Кольцо грязезащитное внутреннее

4

+

21080&3001061&00 *

2

Кольцо грязезащитное наружное

5

+

11180&3103032&00 *

4

Кольцо стопорное

6

+

11180&3103020&00 ~ *

2

Подшипник ступицы

6

+

11180&3103020&02 ~ *

2

Подшипник ступицы

6

+

11180&3103020&03 ~ *

2

Подшипник ступицы

7

+

11180&3103012&00 *

2

Ступица переднего колеса с кольцом
грязезащитным

8

+

21080&3103061&00

2

Кольцо грязезащитное

9

+

11180&3103015&00

2

Ступица переднего колеса

10

+

21080&3103079&00

2

Шайба подшипника

11

+

00001&0040442&71

2

Гайка М20х1,5 самоконтрящаяся

* & входит в состав стоек телескопических в сборе (D200,D201)

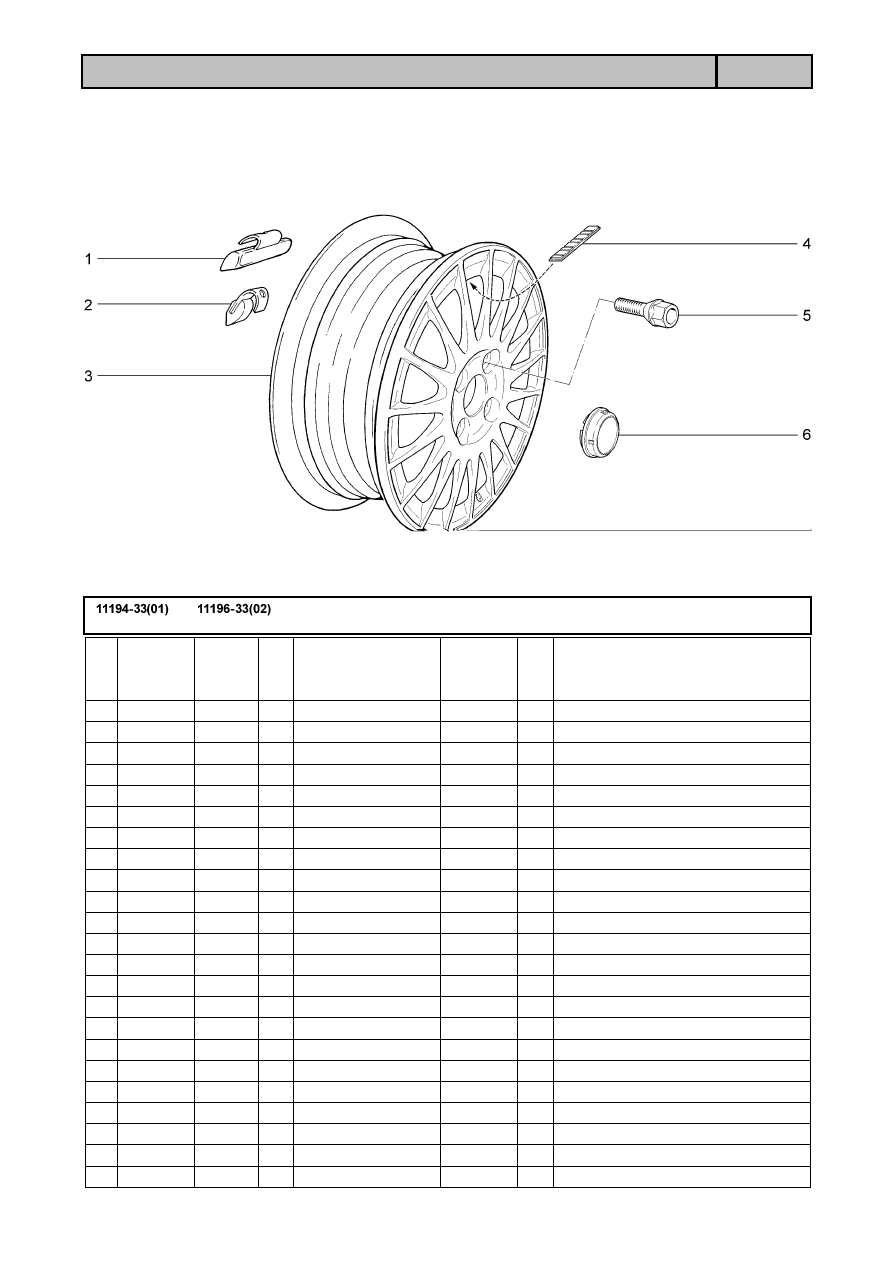

D19

Колеса

D410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21120&3101303&00 ^ *

5

Груз балансировочный 15г

1

21120&3101304&00 ^ *

5

Груз балансировочный 20г

1

21120&3101306&00 ^ *

5

Груз балансировочный 25г

1

21120&3101307&00 ^ *

5

Груз балансировочный 30г

1

21120&3101308&00 ^ *

5

Груз балансировочный 35г

1

21120&3101309&00 ^ *

5

Груз балансировочный 40г

1

21120&3101310&00 ^ *

5

Груз балансировочный 45г

1

21120&3101311&00 ^ *

5

Груз балансировочный 50г

1

21120&3101312&00 ^ *

5

Груз балансировочный 55г

1

21120&3101313&00 ^ *

5

Груз балансировочный 60г

2

+

21100&3101301&00 ^ *

5

Груз балансировочный 5г

2

+

21100&3101302&00 ^ *

5

Груз балансировочный 10г

3

+

11194&3101015&00

(01)

5

Колесо литое

3

+

11196&3101015&00

(02)

5

Колесо литое

4

11194&3101301&00 ^ *

10 Груз балансировочный 5г

4

11194&3101302&00 ^ *

5

Груз балансировочный 10г

4

11194&3101303&00 ^ *

5

Груз балансировочный 15г

4

11194&3101304&00 ^ *

5

Груз балансировочный 20г

4

11194&3101306&00 ^ *

5

Груз балансировочный 25г

4

11194&3101307&00 ^ *

5

Груз балансировочный 30г

4

11194&3101308&00 ^ *

5

Груз балансировочный 35г

4

11194&3101309&00 ^ *

5

Груз балансировочный 40г

4

11194&3101310&00 ^ *

5

Груз балансировочный 45г

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

4

11194&3101311&00 ^ *

5

Груз балансировочный 50г

4

11194&3101312&00 ^ *

5

Груз балансировочный 55г

4

11194&3101313&00 ^ *

5

Груз балансировочный 60г

5

+

21120&3101040&10

16 Болт колеса

6

11194&3101014&00

4

Колпак колеса

* & наибольшее количество

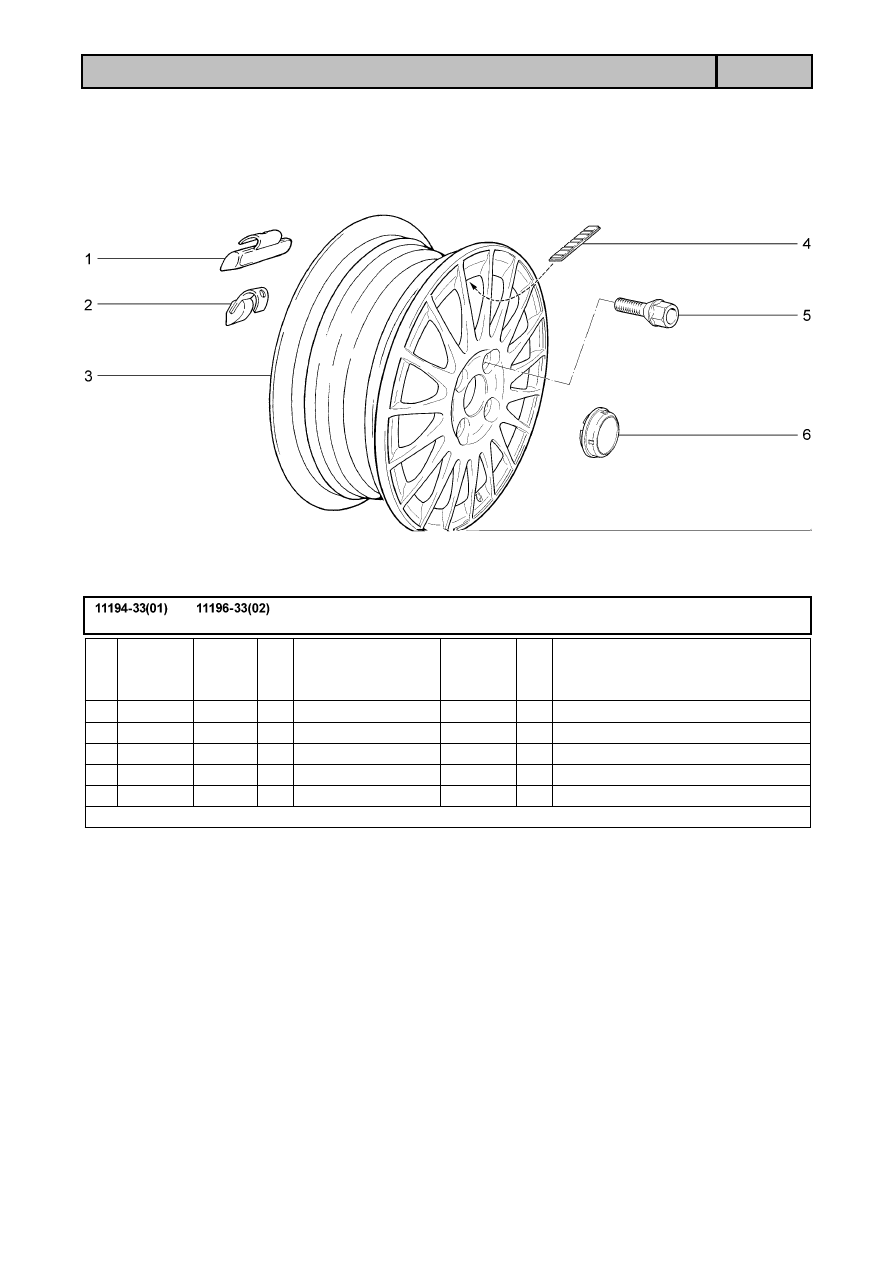

D20

Колеса

D410

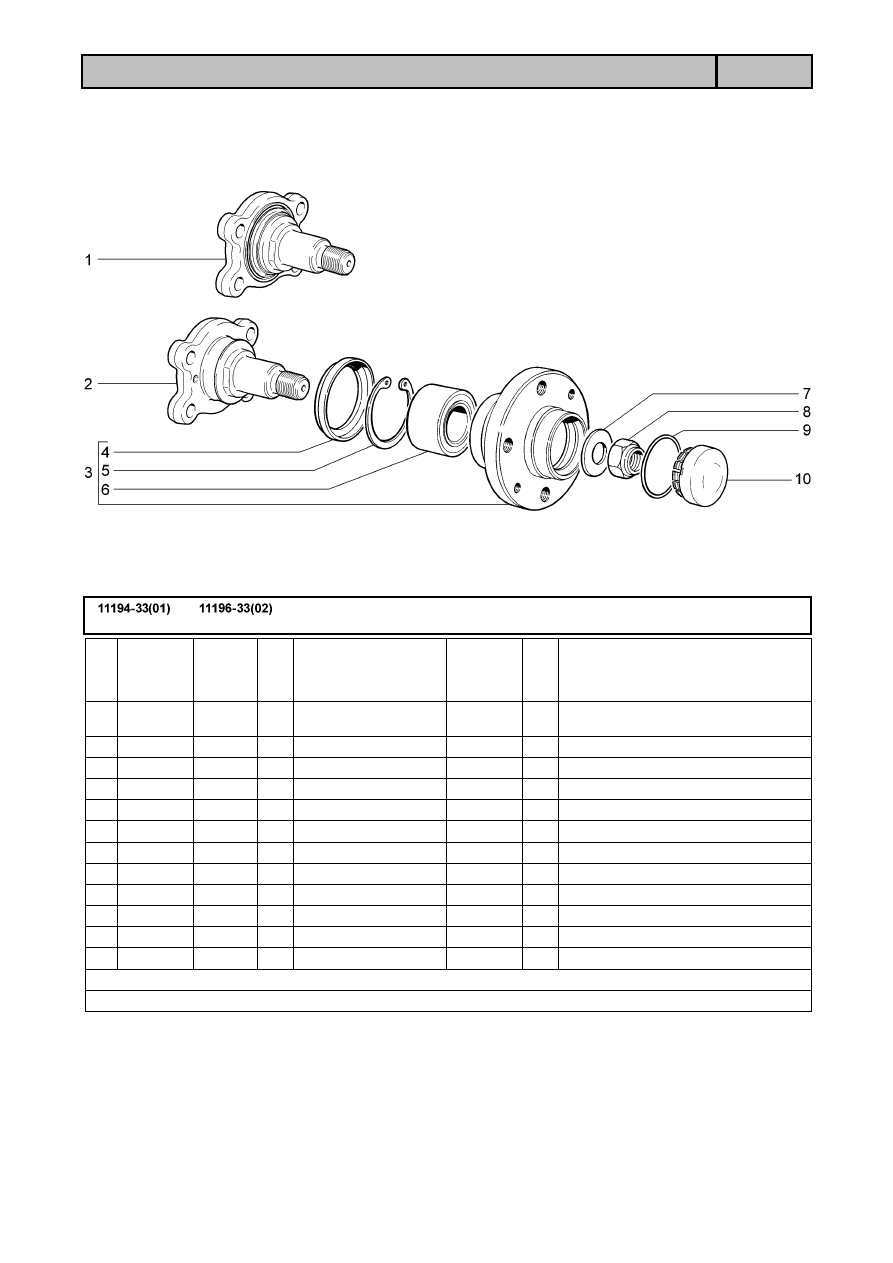

D21

Ступицы задних колес

D420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

11196&3104055&00 **

(02)

2

Ось ступицы с грязеотражателем в
сборе

2

+

11180&3104063&00 *

(01)

2

Ось ступицы заднего колеса

3

+

21100&3104014&00 ***

2

Ступица заднего колеса в сборе

4

+

21080&3104016&00

2

Кольцо грязезащитное

5

+

21080&3104032&00

2

Кольцо стопорное

6

+

21080&3104020&00 ~

2

Подшипник

6

+

21080&3104020&01 ~

2

Подшипник

6

+

21080&3104020&02 ~

2

Подшипник

7

+

21080&3104079&00 ***

2

Шайба подшипника

8

+

00001&0040442&71 ***

2

Гайка М20х1,5 самоконтрящаяся

9

+

21080&3103068&00

2

Кольцо уплотнительное

10

+

21100&3103065&00

2

Колпак ступицы колеса

* & входит в состав 11180&2914002&11 (D310)

** & входит в состав 11198&2914002&00 (D310)

E1

Система вентиляции и отопления

Е100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104049&01 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180&8104049&00 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001&0032764&01

2

Винт М6х20

4

+

00001&0025991&70

10 Шайба 5 стопорная

5

+

00001&0076711&01

4

Винт 4,9х12,7 самонарезающий

6

+

11180&8101010&00 ~

1

Отопитель с управлением в сборе

6

+

11180&8101010&01 ~

1

Отопитель с управлением в сборе

7

+

11180&8104048&01 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180&8104048&00 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180&8122010&00 ~

1

Фильтр воздушный

9

+

11180&8122010&01 ~

1

Фильтр воздушный

9

+

11180&8122010&03 ~

1

Фильтр воздушный

10

+

00001&0076712&01

4

Винт 4,9х15,9 самонарезающий

11

+

11180&8118010&00 ~

1

Вентилятор системы отопления

11

+

11180&8118010&01 ~

1

Вентилятор системы отопления

12

+

11180&8109135&00

1

Скоба крепления тяг

13

+

00001&0058962&11

2

Гайка М6

14

+

00001&0005194&01

2

Шайба 6

15

11180&8104032&10

1

Воздухопровод обогрева салона
задний

16

11180&8101342&10

1

Воздухопровод обогрева салона
передний
