LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 27

K3

Модули и свечи зажигания

К120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0009024&21

4

Болт М6х20

2

+

00001&0005194&01

4

Шайба 6

3

+

21120&3705010&10

4

Катушка зажигания

4

+

21120&3707010&00  ~

4

Свеча зажигания

4

+

21120&3707010&01  ~

4

Свеча зажигания

5

+

00001&0009021&21

1

Болт М6х14

6

+

00001&0011977&73

1

Шайба 6 пружинная коническая

K4

Установка батареи аккумуляторной

К130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21230&3703109&10

2

Стяжка

2

+

00001&0060433&21

4

Болт М8х18

3

+

00001&0005166&70

8

Шайба 8 пружинная

4

+

00001&0005196&01

8

Шайба 8

5

11180&8403416&00

1

Кронштейн

6

+

00001&0061008&11

4

Гайка М8

7

+

21100&3701686&00

2

Гайка

8

+

21212&3703110&00

1

Планка

9

+

21230&3703095&00

1

Поддон

10

+

11180&8403400&00

1

Площадка

11

+

11180&8403410&00

1

Опора площадки

K5

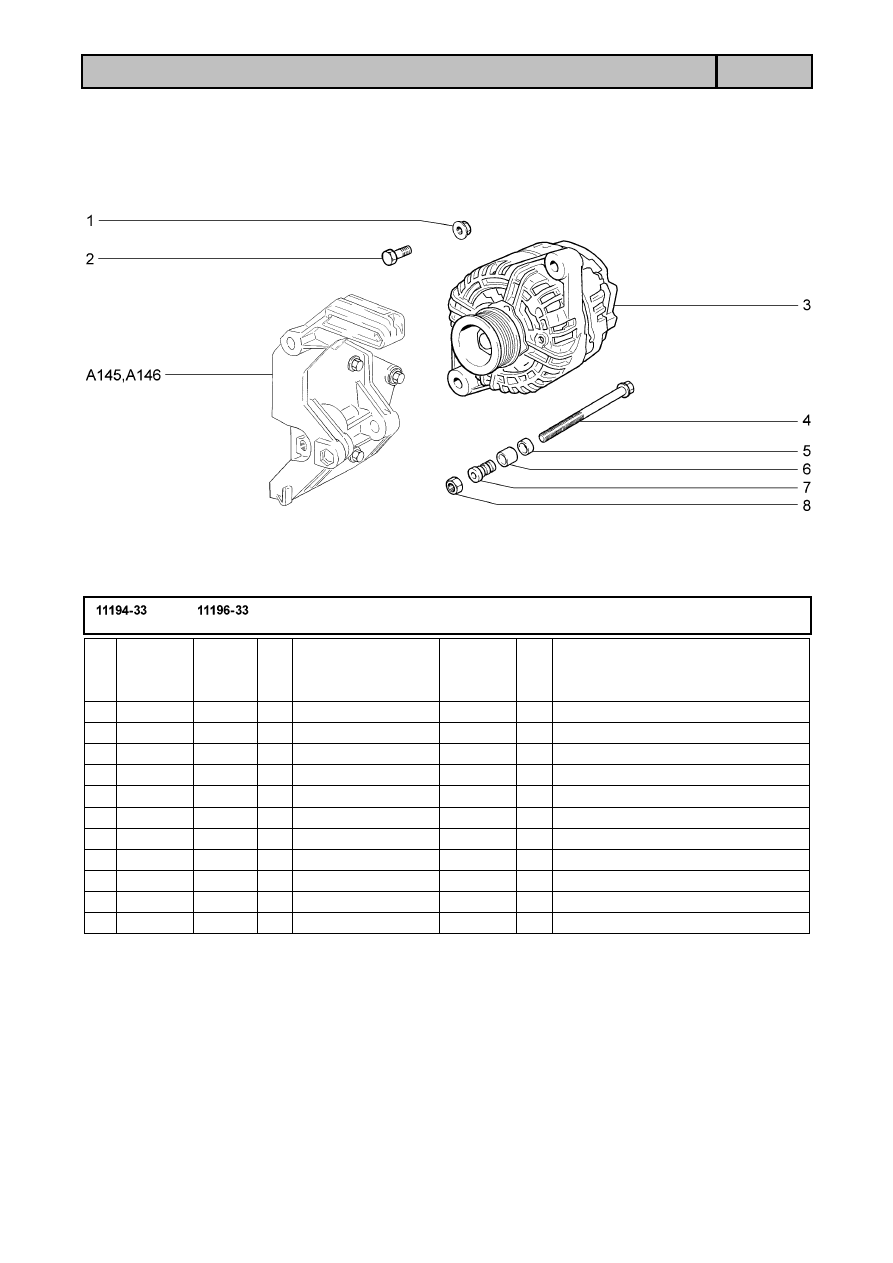

Установка генератора

К140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3701686&00

1

Гайка

2

+

00001&0060444&21

1

Болт М8х60

3

+

11190&3701010&00 ~

1

Генератор

3

+

11190&3701010&03 ~

1

Генератор

3

+

21700&3701010&10 ~

(76,474)

1

Генератор

3

+

21700&3701010&11 ~

(76,474)

1

Генератор

4

+

11180&3701376&00

1

Болт крепления генератора

5

+

21100&3701638&00

1

Вкладыш втулки

6

+

21100&3701637&00

1

Опора резиновая

7

+

21100&3701634&00

1

Втулка компенсирующая

8

+

00001&0061008&21

1

Гайка М8

K6

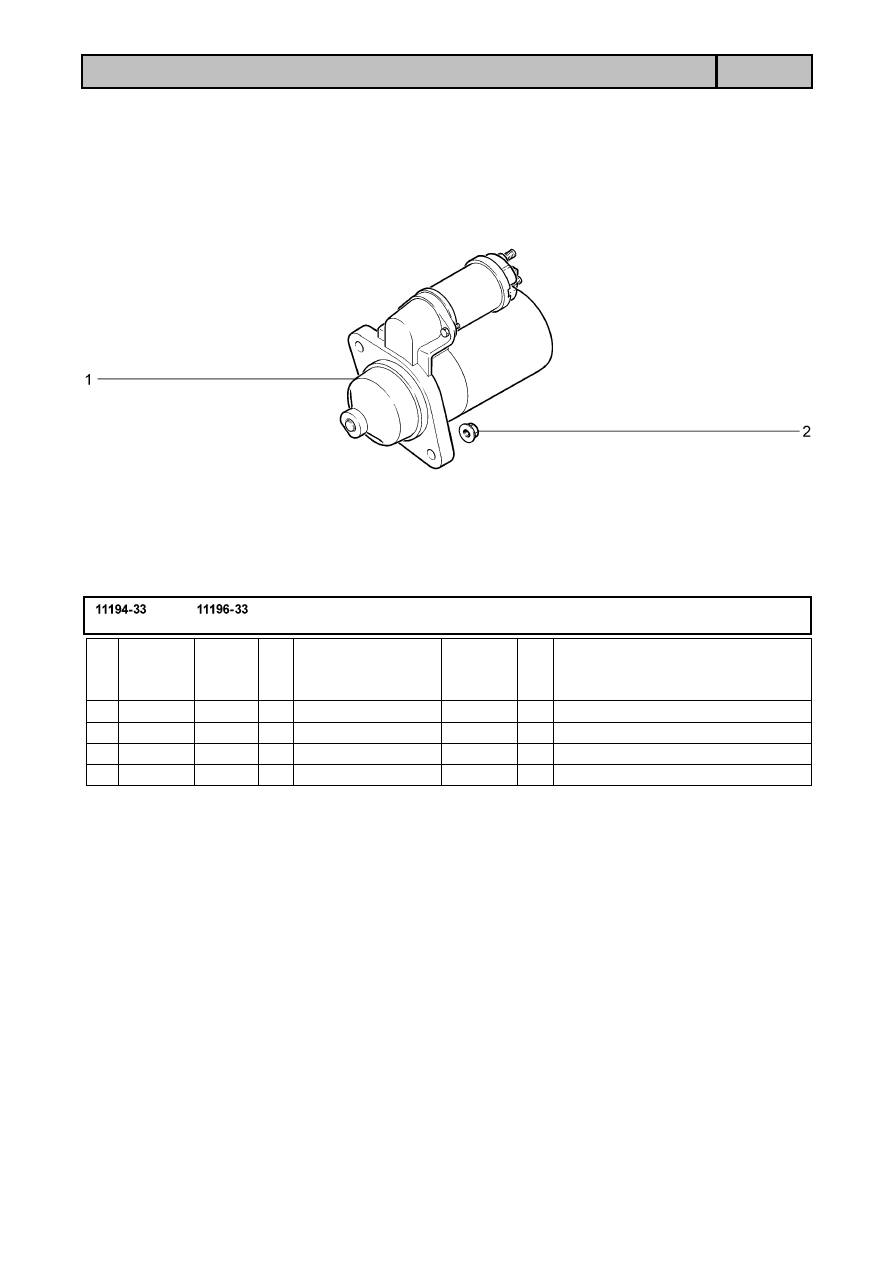

Стартер

К150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3708010&00 ~

1

Стартер

1

+

21100&3708010&02 ~

1

Стартер

1

+

21110&3708010&01 ~

1

Стартер

2

21100&1001257&00

2

Гайка М10х1,25

K7

Освещение переднее

К200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3743010&00

1

Фара противотуманная правая

1

+

11180&3743010&01

1

Фара противотуманная правая

1

+

11180&3743011&00

1

Фара противотуманная левая

1

+

11180&3743011&01

1

Фара противотуманная левая

2

+

00001&0076701&07

6

Винт 4,3х12,7самонарезающий

3

+

00001&0038364&21

6

Болт М6х16 с зубчатым буртиком

4

+

00001&0026437&01

4

Шайба 6

5

+

11180&3711010&00 ~

1

Блок фара правая

5

+

11180&3711010&01 ~

1

Блок фара правая

6

21030&3711217&00

2

Лампа H1

7

21230&3711217&00

2

Лампа H7

8

21100&3711225&00

2

Лампа указателя поворота 12V
PY21W   A12&21&4

9

21080&3715044&00

4

Лампа W5W A12&5&2 пятиватная
безцокольная

10

+

21150&3710200&00 ~

1

Выключатель охранной сигнализации

10

+

21150&3710200&01 ~

1

Выключатель охранной сигнализации

11

+

11180&3726087&00

2

Уплотнитель бокового указателя
поворота

12

+

11180&3726010&00 ~

2

Указатель поворота боковой

12

+

11180&3726010&01 ~

2

Указатель поворота боковой

12

+

11180&3726010&02 ~

2

Указатель поворота боковой

13

21080&8109142&00

2

Винт

14

+

21010&8109143&00

2

Гайка пружинная

15

+

11180&3711011&00 ~

1

Блок&фара левая

15

+

11180&3711011&01 ~

1

Блок&фара левая

16

+

11180&3711060&00

1

Кронштейн крепления блок&фары
правый с сборе

16

+

11180&3711061&00

1

Кронштейн крепления блок&фары
левый с сборе

K8

Освещение салона

К220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3714010&00 ~

1

Блок освещения салона

1

+

11180&3714010&01 ~

1

Блок освещения салона

2

21010&3746998&00

3

Лампа

3

+

21080&3717010&00 ~

1

Фонарь освещения номерного знака

3

+

21100&3714300&00 ~

1

Фонарь освещения вещевого ящика

4

+

00001&0076680&01

(76,474)

2

Винт 2,9х9,5 самонарезающий

5

+

11186&8128050&00 ~

(76,474)

1

Датчик температуры воздуха салона

5

+

11186&8128050&01 ~

(76,474)

1

Датчик температуры воздуха салона

6

+

00001&0041897&76

2

Гайка фланцевая 10

7

+

00001&0076701&01

2

Винт 4,3х12,7 самонарезающий

8

+

11180&3714350&00 ~

1

Плафон освещения багажника

8

+

11180&3714350&01 ~

1

Плафон освещения багажника

9

+

11180&3710220&00

2

Заглушка дверного выключателя

K9

Приборы световые задние

К230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&3716011&00

1

Фонарь задний левый

2

00001&0041481&90

6

Лампа 12V  P21W    A 12&21&3

3

21230&3716225&00

2

Лампа 12V  P21/4W    A12&21&4

4

+

11180&8212778&00 ~

2

Втулка крепления дополнительного
сигнала

4

+

11180&8212778&01 ~

2

Втулка крепления дополнительного
сигнала

5

+

11190&3716810&00 ~

1

Сигнал торможения дополнительный

5

+

11190&3716810&01 ~

1

Сигнал торможения дополнительный

6

+

11180&8212786&00

2

Винт крепления накладки рамы
ветрового окна

7

+

11180&3717010&00 ~

2

Фонарь освещения номерного знака

7

+

11180&3717010&01 ~

2

Фонарь освещения номерного знака

8

+

00001&0038318&01

6

Гайка М 5 с зубчатым буртиком

9

+

00001&0026444&01

6

Шайба 6

10

+

11190&3716010&00

1

Фонарь задний правый

K10

Сигналы

К300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21230&3709320&00

1

Соединитель

2

+

11180&3709340&00

1

Переключатель стеклоочистителей

3

+

21230&3709330&00

1

Переключатель световой
сигнализации

4

+

00001&0038322&01

1

Гайка М8 с зубчатым буртиком

5

+

21100&3721010&00 ~

1

Прибор звуковой

5

+

21100&3721010&01 ~

1

Прибор звуковой

5

+

21100&3721010&03 ~

1

Прибор звуковой

5

+

21100&3721020&03 ~

1

Прибор звуковой

6

+

21150&3828210&00 ~

1

Датчик температуры окружающего
воздуха

6

+

21150&3828210&02 ~

1

Датчик температуры окружающего
воздуха

6

+

21150&3828210&03 ~

1

Датчик температуры окружающего
воздуха

7

+

00001&0076787&01

1

Винт 3,6х9,5 самонарезающий

8

+

21230&3710230&00

1

Выключатель концевой

9

+

21230&3710138&00

1

Кронштейн

10

+

21080&3720010&10

1

Выключатель сигнала торможения

11

+

21080&3720780&00

1

Гайка

K11

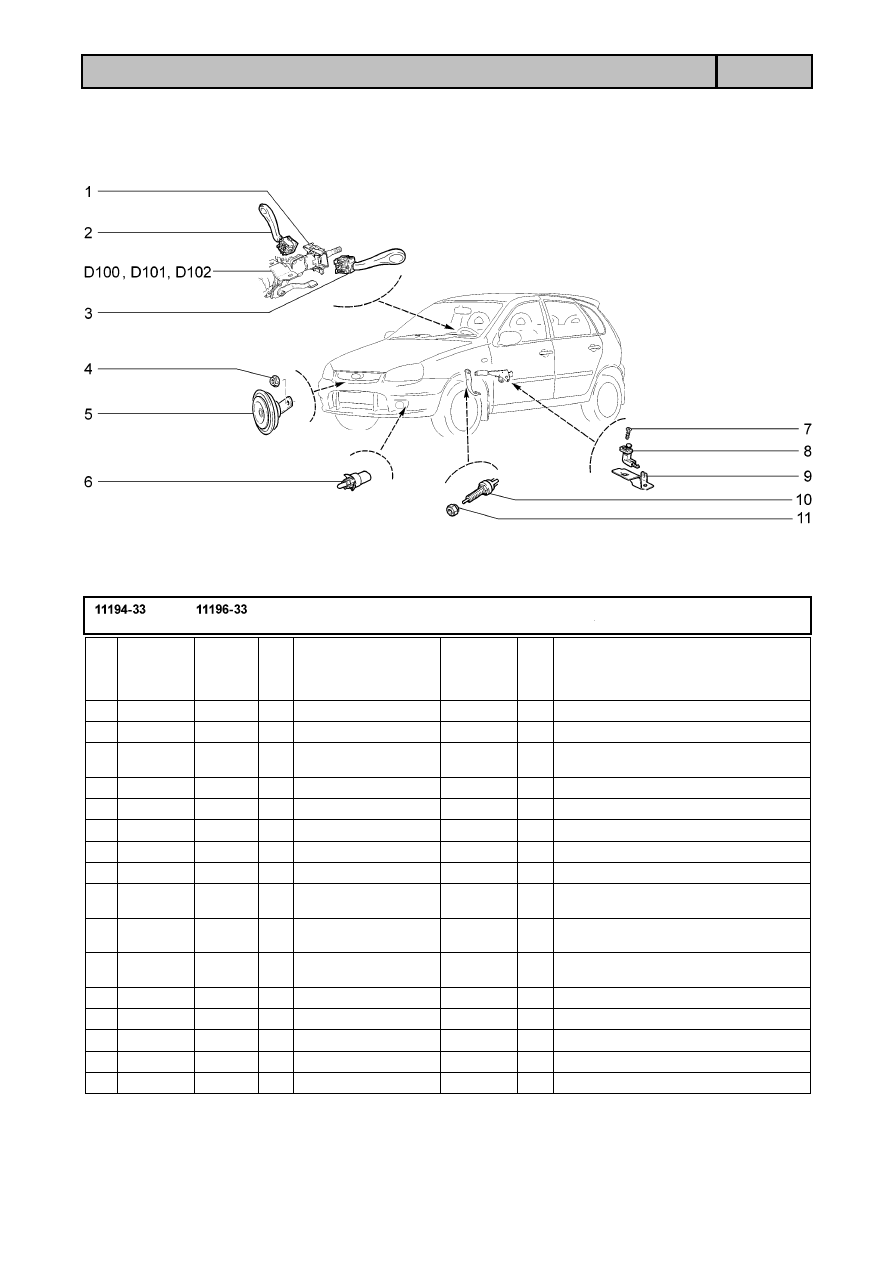

Приборы и подсветка

К310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21061&3709500&00

5

Лампа А12&1,2

2

+

11180&3801010&00 ~

1

Комбинация приборов

2

+

11180&3801010&01 ~

1

Комбинация приборов

2

+

11180&3801010&02 ~

1

Комбинация приборов

2

+

11180&3801010&03 ~

1

Комбинация приборов

2

+

11196&3801010&03 ~

1

Комбинация приборов

3

+

00001&0011954&71

2

Шайба 5 пружинная

4

+

00001&0026381&01

2

Шайба 5

5

+

00001&0032740&01

2

Винт М5х12

6

+

21230&3725200&00 ~

1

Подвижная часть прикуривателя

6

21230&3725200&01 ~

1

Подвижная часть прикуривателя

7

+

21230&3725100&00 ~

1

Патрон прикуривателя

7

21230&3725100&01 ~

1

Патрон прикуривателя

8

+

21230&3725400&00 ~

1

Кольцо подсветки прикуривателя

8

21230&3725400&01 ~

1

Кольцо подсветки прикуривателя

9

+

21010&3746998&00

1

Лампа

10

+

21080&3717010&00 ~

1

Фонарь

10

+

21100&3714300&00 ~

1

Фонарь освещения вещевого ящика

11

+

21080&3714615&00 ~

2

Патрон подсветки

11

+

21080&3714615&01 ~

2

Патрон подсветки

11

+

21080&3714615&02 ~

2

Патрон подсветки

12

+

11180&8109450&00

1

Облицовка  рычагов управления
отопителем

K12

Приборы и подсветка

К310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

13

+

00001&0076690&01

4

Винт 3,6х9,5 самонарезающий

14

+

00001&0005192&01

4

Шайба 4

15

+

11180&3709608&00 ~

1

Переключатель отопителя

15

+

11180&3709608&01 ~

1

Переключатель отопителя

16

+

21140&3710604&00

2

Заглушка

17

+

21140&3710619&01 ~

2

Выключатель обогрева сидений

17

+

21140&3710619&04 ~

2

Выключатель обогрева сидений

K13

Блоки электронные

К311

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11186&8121020&00 ~

76.474

1

Контроллер  управления
климатической установкой

1

+

11186&8121020&01 ~

76.474

1

Контроллер  управления
климатической установкой

2

+

00001&0038321&01

2

Винт М6х16

3

+

11180&3840010&03

1

Блок управления противоугонной
системой

4

+

00001&0038321&01

2

Гайка М6

K14

Выключатели

К320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3710060&00

(76,474)

1

Выключатель кондиционера

2

+

11180&3709820&10 ~

1

Модуль управления светотехникой

2

+

11180&3709820&11 ~

1

Модуль управления светотехникой

3

+

21230&3710230&00

1

Выключатель освещения вещевого
ящика

4

+

00001&0076787&01

1

Винт 3,6х9,5 самонарезающий

5

+

11180&3710020&00 ~

1

Выключатель обогрева заднего стекла

5

+

11180&3710020&01 ~

1

Выключатель обогрева заднего стекла

5

+

11180&3710020&02 ~

1

Выключатель обогрева заднего стекла

6

+

11180&3710624&00

1

Заглушка

7

+

11180&3710604&00

1

Заглушка кнопочного выключателя
правая

8

+

11180&3710010&00 ~

1

Выключатель аварийной
сигнализации

8

+

11180&3710010&01 ~

1

Выключатель аварийной
сигнализации

9

+

11180&3710605&00

1

Заглушка кнопочного выключателя
левая

K15

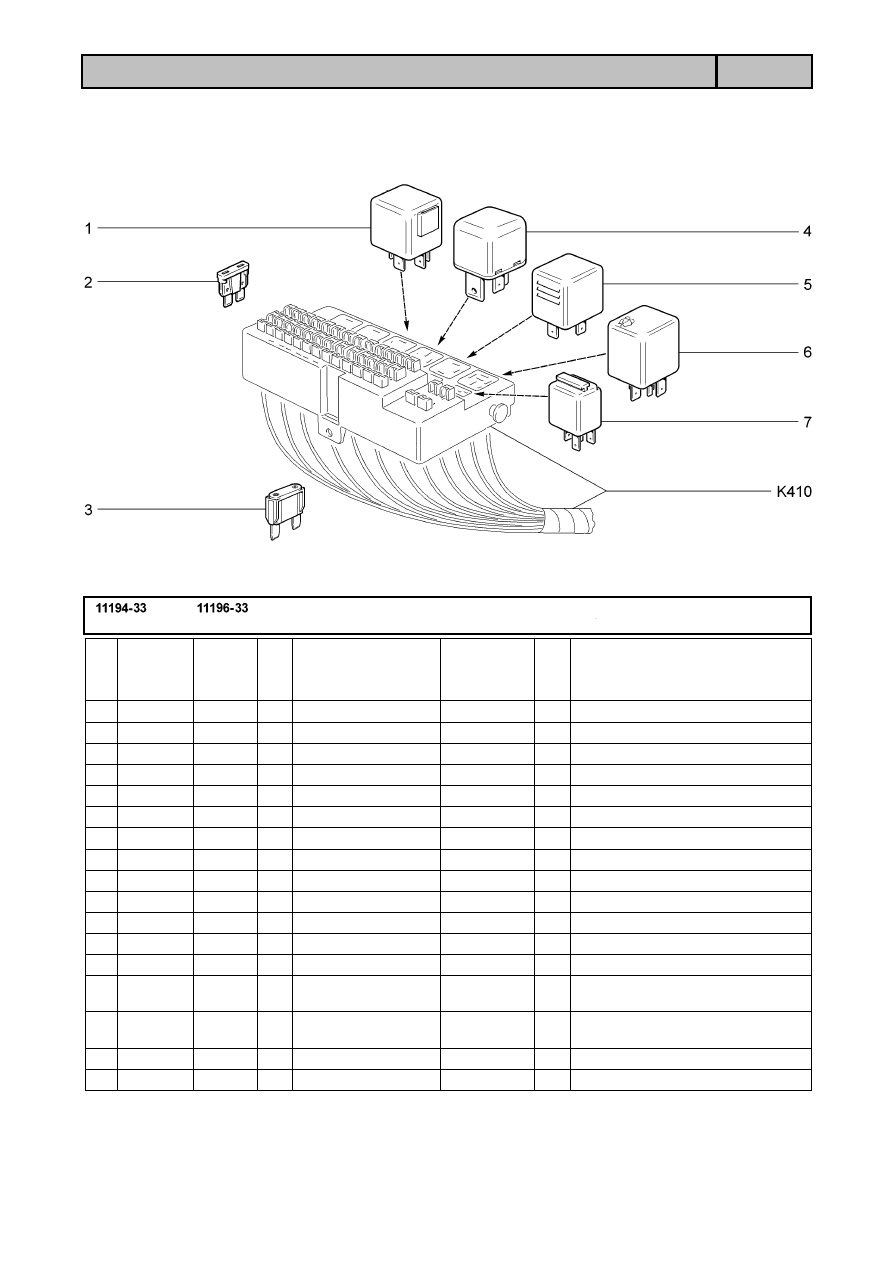

Реле системы впрыска

К330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3747210&20 ~

1

Реле зажигания

1

+

21100&3747210&23 ~

1

Реле зажигания

2

+

21100&3747210&20 ~

1

Реле электровентилятора

2

+

21100&3747210&23 ~

1

Реле электровентилятора

3

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

4

+

11180&3747120&00

1

Кронштейн

5

+

11180&3747210&00

(76,474)

1

Реле электровентилятора

5

+

21100&3747210&20 ~

1

Реле бензонасоса

5

+

21100&3747210&23 ~

1

Реле бензонасоса

6

+

00001&0038318&01

4

Гайка М5 с зубчатым буртиком

7

+

00001&0026378&01

4

Шайба 5

8

+

11180&3747210&00

1

Реле электровентилятора

9

+

11180&3747210&10

(76,474)

1

Реле

K16

Реле монтажного блока

К340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3747210&30

1

Реле

2

+

21100&3722105&00

3

Предохранитель 5А

2

+

21100&3722107&00

4&5 Предохранитель 7,5А

2

+

21100&3722110&00

7

Предохранитель 10А

2

+

21100&3722115&00

2

Предохранитель 15А

2

+

21100&3722120&00

4

Предохранитель 20А

2

+

21100&3722125&00

1

Предохранитель 25А

2

+

21100&3722130&00

1&2 Предохранитель 30А

3

+

21700&3722140&00 ~

(76)

1

Предохранитель 40А

3

+

21700&3722140&01 ~

(76)

1

Предохранитель 40А

3

+

21700&3722150&00 ~

(76,470,474)

1

Предохранитель 50А

3

+

21700&3722150&01 ~

(76,470,474)

1

Предохранитель 50А

4

+

21100&3747310&01

1

Дополнительное реле

5

+

21080&3747010&02

1

Реле&прерыватель указателей
поворота

6

+

21140&3747710&00

1

Реле&прерыватель
стеклоочистителей

7

+

11190&3747210&10

(75,470)

5

Реле

7

+

11190&3747210&10

(76,474)

6

Реле

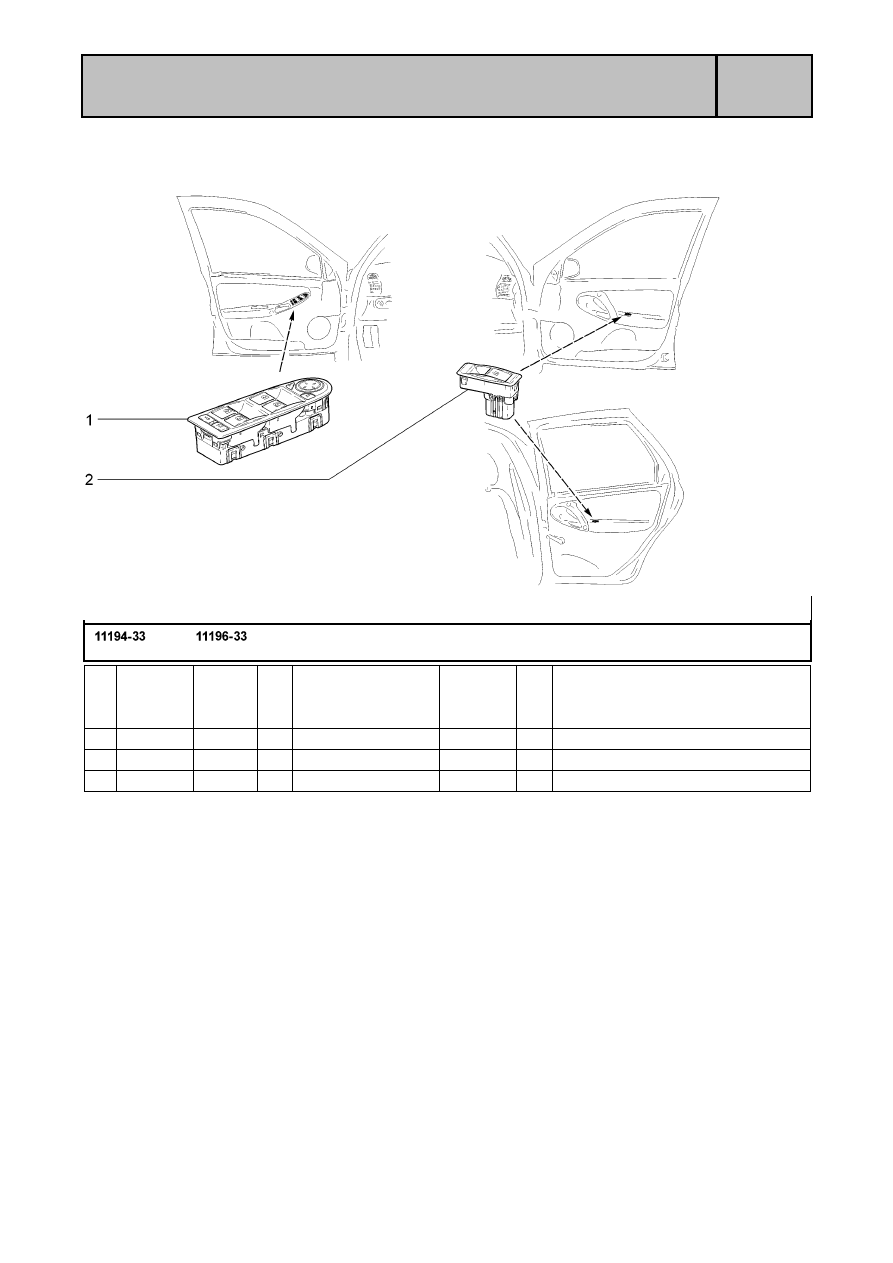

K17

Модуль двери водителя и переключатели

стеклоподъемников

К350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3763080&00 ~

1

Модуль двери водителя

1

+

11180&3763080&01 ~

1

Модуль двери водителя

2

+

11180&3709613&00

3

Переключатель стеклоподъемника

K18

Жгуты проводов моторного отсека

К400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3724091&00

1

Провод массы двигателя

2

+

11184&3724026&00

(75,470)

1

Жгут проводов системы зажигания

2

+

11184&3724026&10

(76,474)

1

Жгут проводов системы зажигания

3

+

11184&3724036&00

1

Жгут проводов форсунок

4

+

11180&3724148&00

1

Жгут проводов катушек зажигания в
сборе

5

+

11180&3724019&00

1

Жгут проводов коробки
воздухопритока

6

+

11180&3724080&00

1

Провод соединительный
аккумуляторной батареи

7

+

11194&3724010&20

(470)

1

Жгут проводов передний

7

+

11194&3724010&30

(75)

1

Жгут проводов передний

7

+

11194&3724010&40

(76)

1

Жгут проводов передний

7

+

11194&3724010&60

(474)

1

Жгут проводов передний

8

+

11184&3724070&00

1

Жгут проводов аккумуляторной
батареи и стартера
