LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 9





D17

Подвеска задняя

D300

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0021647&11

8

Гайка М10х1,25

2

+

21010&2905455&01

2

Шайба

3

+

21080&2915542&00

2

Втулка амортизатора

4

+

21080&2915608&00

2

Крышка кожуха

5

+

11180&2912622&11 ~

2

Буфер хода сжатия

6

+

11180&2912622&10 ~

2

Буфер хода сжатия

7

+

21080&2915681&01

2

Кожух

8

+

21100&2914046&00

1

Кронштейн рычага правый

8

+

21100&2914047&00

1

Кронштейн рычага левый

9

+

00001&0026297&01

6

Шайба 10

10

+

00001&0005168&70

8

Шайба 10 пружинная

11

+

00001&0061015&11

2

Гайка М12х1,25

12

+

00001&0005170&70

2

Шайба 12 пружинная

13

+

21100&2914054&00 *

2

Шарнир рычага

14

+

21080&2914040&00

2

Болт рычага

15

+

21100&2915450&00

4

Подушка амортизатора

16

+

21100&2912652&00

2

Прокладка верхняя

17

+

11180&2912712&10

2

Пружина задней подвески

18

+

11180&2914008&00 *

1

Рычаги задней подвески

19

+

00001&0061429&21

2

Болт М12х1,25х80 с заостренным
концом

20

+

11180&2915004&20

2

Амортизатор задней подвески

21

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

11180&2912622&10 х2  ~  11180&2912622&11 х2
* & входит в состав 11180&2914002&01, 11180&2914002&11 (D310)

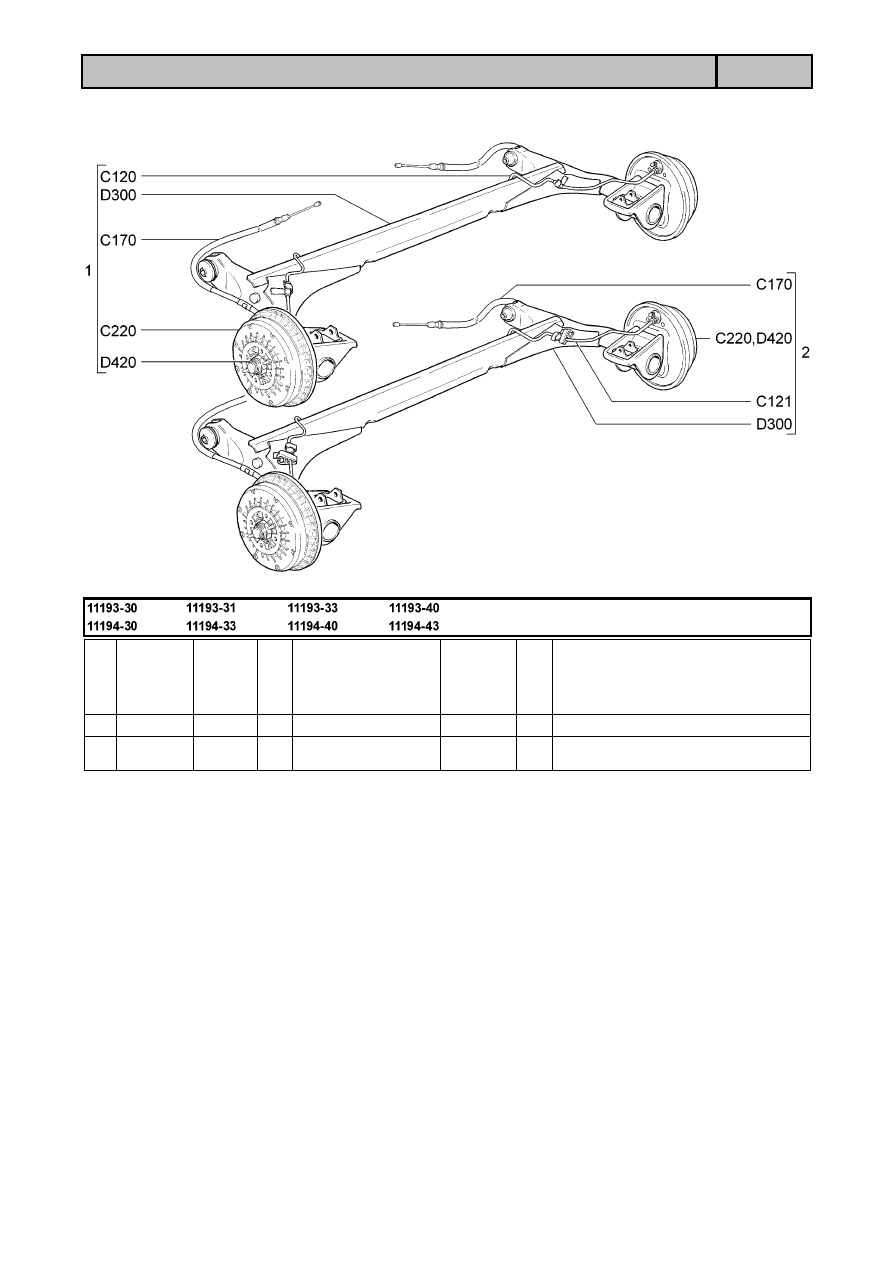

D18

Рычаги задней подвески с тормозами

D310

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2914002&01

1

Рычаги задней подвески с тормозами

2

11180&2914002&11

(15,16,

115,116)

1

Рычаги задней подвески с тормозами

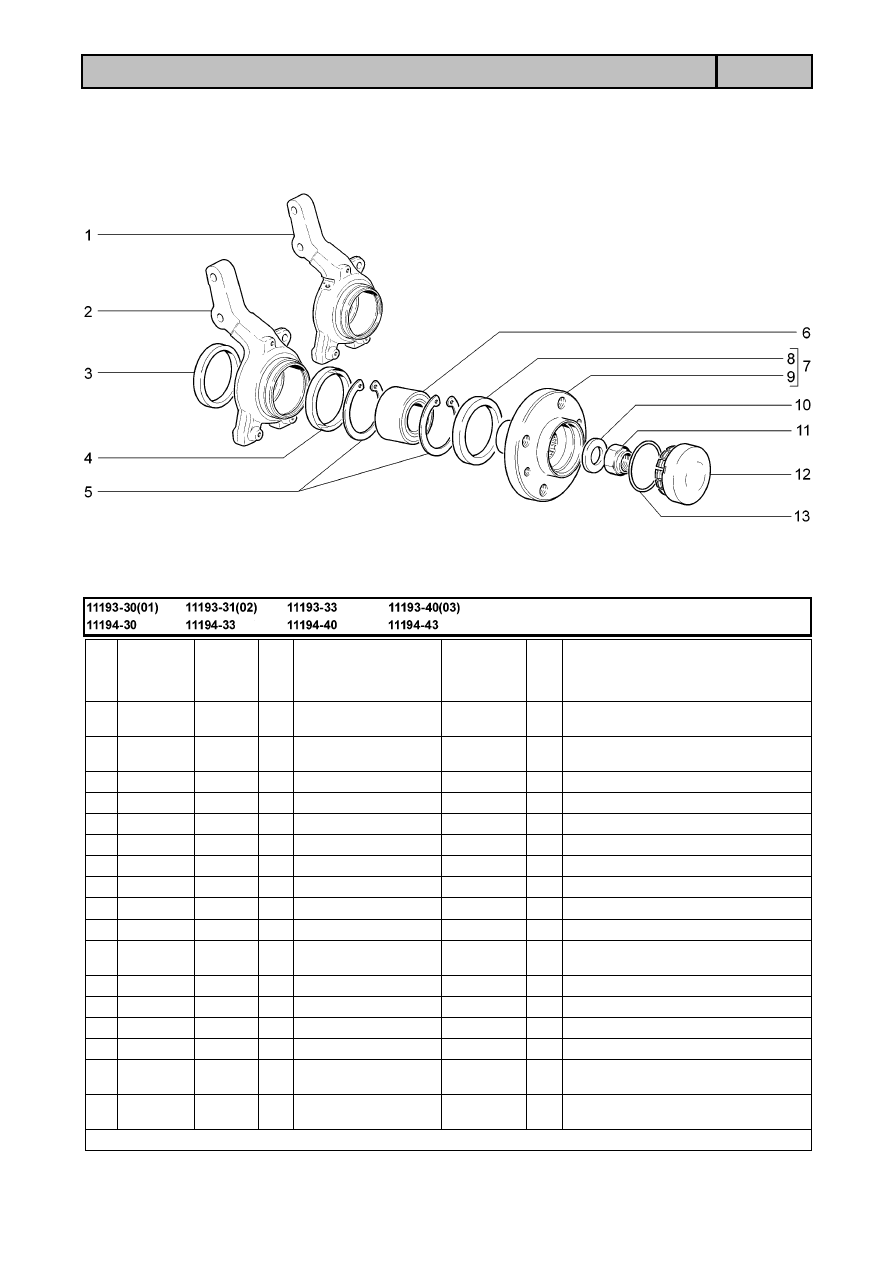

D19

Кулаки поворотные и ступицы

D400

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3001014&10 *

(15,16,

115,116)

1

Кулак поворотный правый

1

+

11180&3001015&10 *

(15,16,

115,116)

1

Кулак поворотный левый

2

+

11180&3001014&00 *

1

Кулак поворотный правый

2

+

11180&3001015&00 *

1

Кулак поворотный левый

3

+

21080&3001060&00 *

2

Кольцо грязезащитное внутреннее

4

+

21080&3001061&00 *

2

Кольцо грязезащитное наружное

5

+

11180&3103032&00 *

4

Кольцо стопорное

6

+

11180&3103020&00 ~ *

2

Подшипник ступицы

6

+

11180&3103020&02 ~ *

2

Подшипник ступицы

6

+

11180&3103020&03 ~ *

2

Подшипник ступицы

7

+

11180&3103012&00 *

2

Ступица переднего колеса с кольцом
грязезащитным

8

+

21080&3103061&00

2

Кольцо грязезащитное

9

+

11180&3103015&00

2

Ступица переднего колеса

10

+

21080&3103079&00

2

Шайба подшипника

11

+

00001&0040442&71

2

Гайка М20х1,5 самоконтрящаяся

12

+

21100&3103065&00

(01&116)

(02)(03&115)

2

Колпак ступицы колеса

13

+

21080&3103068&00

(01&116)

(02)(03&115)

2

Кольцо уплотнительное

* & входит в состав стоек телескопических в сборе (D200)

D20

Колеса

D410

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3101308&00 ^ *

10 Груз балансировочный 5г

2

+

21080&3101301&00 ^ *

10 Груз балансировочный 10г

3

+

21080&3101302&00 ^ *

10 Груз балансировочный 20г

3

+

21080&3101303&00 ^ *

10 Груз балансировочный 30г

3

+

21080&3101304&00 ^ *

10 Груз балансировочный 40г

3

+

21080&3101306&00 ^ *

10 Груз балансировочный 50г

3

+

21080&3101307&00 ^ *

10 Груз балансировочный 60г

3

+

21080&3101309&00 ^ *

10 Груз балансировочный 15г

3

+

21080&3101310&00 ^ *

10 Груз балансировочный 25г

3

+

21080&3101311&00 ^ *

10 Груз балансировочный 35г

3

+

21080&3101312&00 ^ *

10 Груз балансировочный 45г

3

+

21080&3101313&00 ^ *

10 Груз балансировочный 55г

4

+

21080&3101015&08

5

Колесо

5

+

21080&3101040&10

16 Болт колеса

* & наибольшее количество

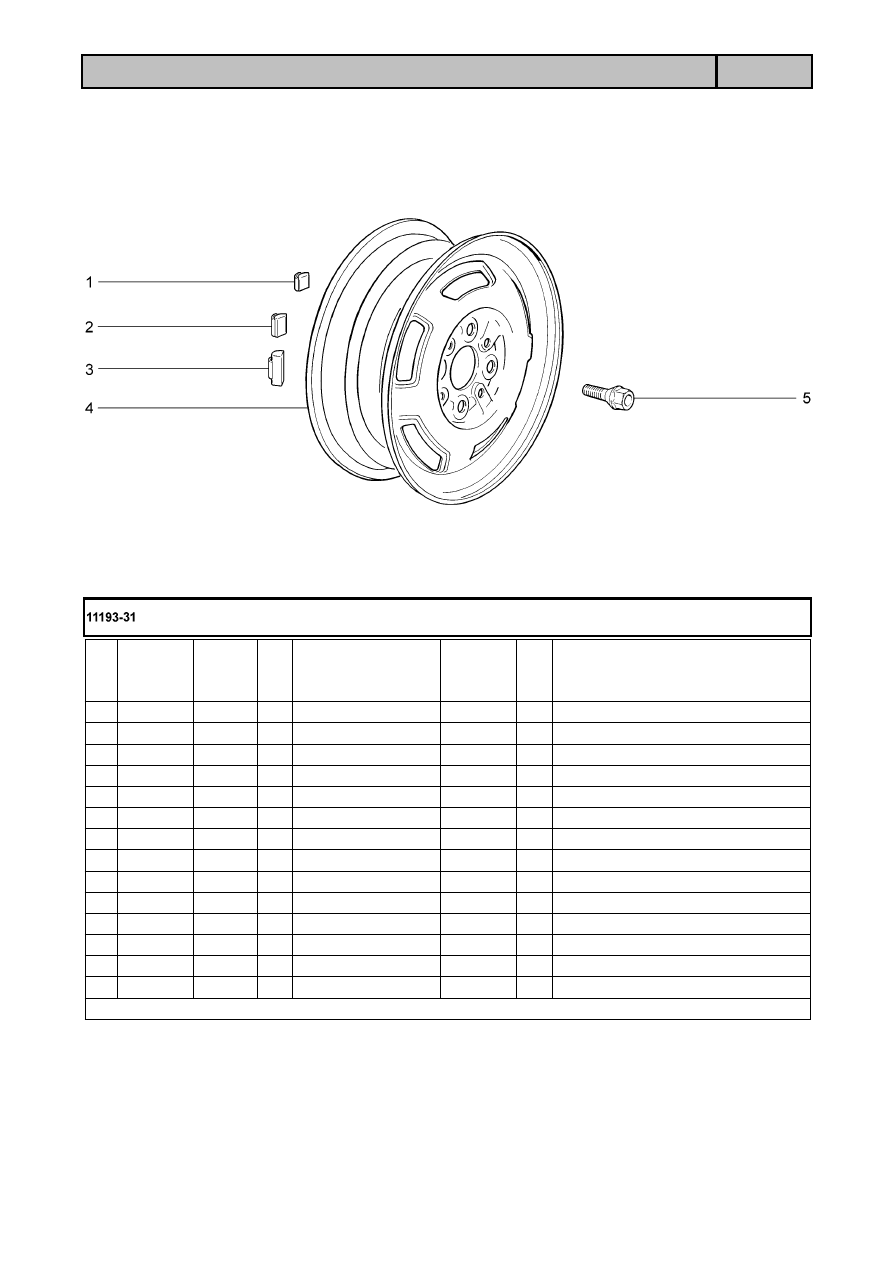

D21

Колеса

D411

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3101301&00 ^ *

(02)

10 Груз балансировочный 5г

1

+

21080&3101308&00 ^ *

(01)

10 Груз балансировочный 5г

2

+

21080&3101301&00 ^ *

(01)

10 Груз балансировочный 10г

3

+

11180&3101302&00 ^ *

(02)

10 Груз балансировочный 10г

3

+

11180&3101303&00 ^ *

(02)

10 Груз балансировочный 15г

3

+

11180&3101304&00 ^ *

(02)

10 Груз балансировочный 20г

3

+

11180&3101306&00 ^ *

(02)

10 Груз балансировочный 25г

3

+

11180&3101307&00 ^ *

(02)

10 Груз балансировочный 30г

3

+

11180&3101308&00 ^ *

(02)

10 Груз балансировочный 35г

3

+

11180&3101309&00 ^ *

(02)

10 Груз балансировочный 40г

3

+

11180&3101310&00 ^ *

(02)

10 Груз балансировочный 45г

3

+

11180&3101311&00 ^ *

(02)

10 Груз балансировочный 50г

3

+

11180&3101312&00 ^ *

(02)

10 Груз балансировочный 55г

3

+

11180&3101313&00 ^ *

(02)

10 Груз балансировочный 60г

3

+

21080&3101302&00 ^ *

(01)

10 Груз балансировочный 20г

3

+

21080&3101303&00 ^ *

(01)

10 Груз балансировочный 30г

3

+

21080&3101304&00 ^ *

(01)

10 Груз балансировочный 40г

3

+

21080&3101306&00  ^ *

(01)

10 Груз балансировочный 50г

3

+

21080&3101307&00 ^ *

(01)

10 Груз балансировочный 60г

3

+

21080&3101309&00 ^ *

(01)

10 Груз балансировочный 15г

3

+

21080&3101310&00 ^ *

(01)

10 Груз балансировочный 25г

3

+

21080&3101311&00 ^ *

(01)

10 Груз балансировочный 35г

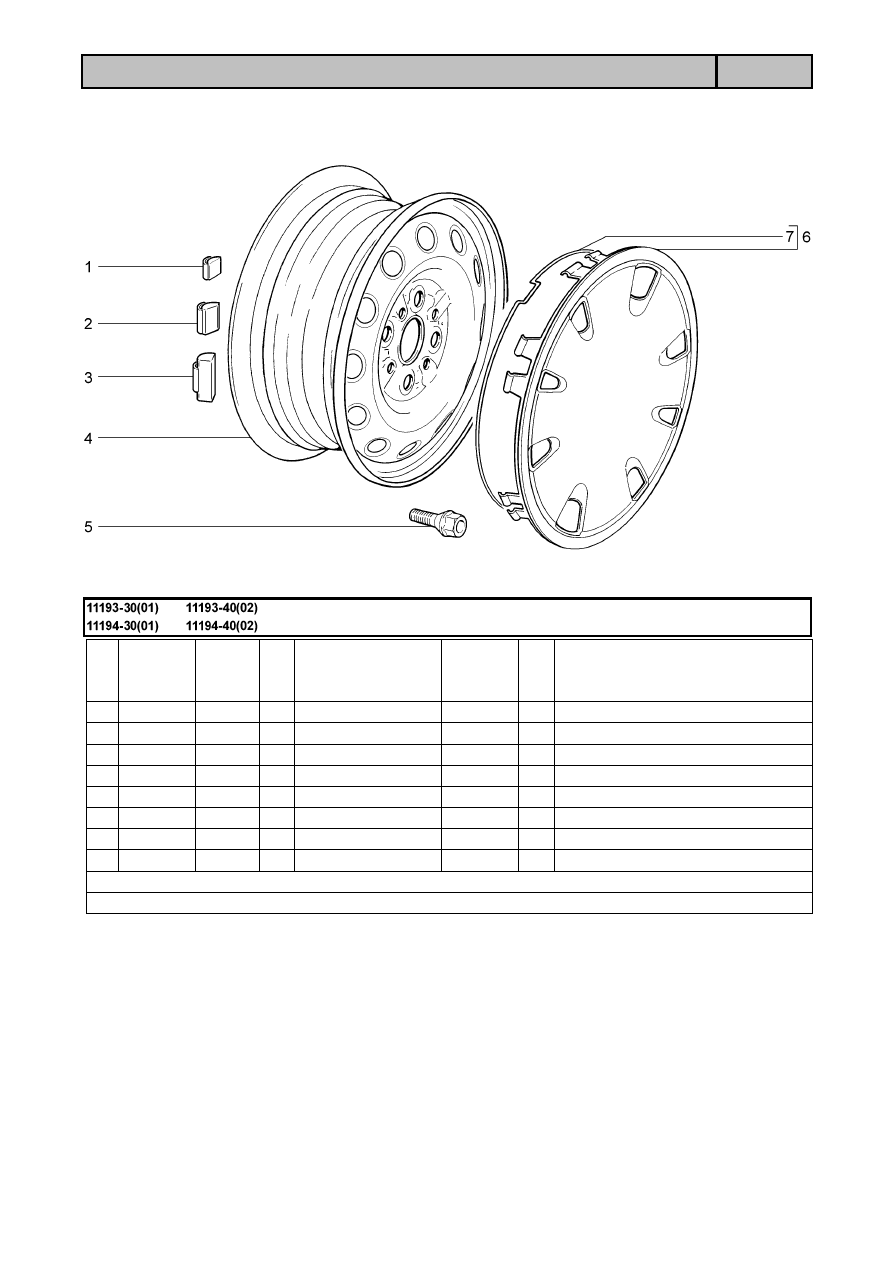

D22

Колеса

D411

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

3

+

21080&3101312&00 ^ *

(01)

10 Груз балансировочный 45г

3

+

21080&3101313&00 ^ *

(01)

10 Груз балансировочный 55г

4

+

21120&3101015&02 ~ !

5

Колесо

4

+

21120&3101015&21 ~

5

Колесо

5

+

21080&3101040&10

16 Болт колеса

6

+

21120&3102010&00 ~ !

4

Колпак колеса в сборе

6

+

21120&3102010&01 ~ !

4

Колпак колеса в сборе

7

+

21120&3102020&00

4

Пружина колпака

* & наибольшее количество

21120&3101015&02  !  21120&3102010&00 ~ 21120&3102010&01

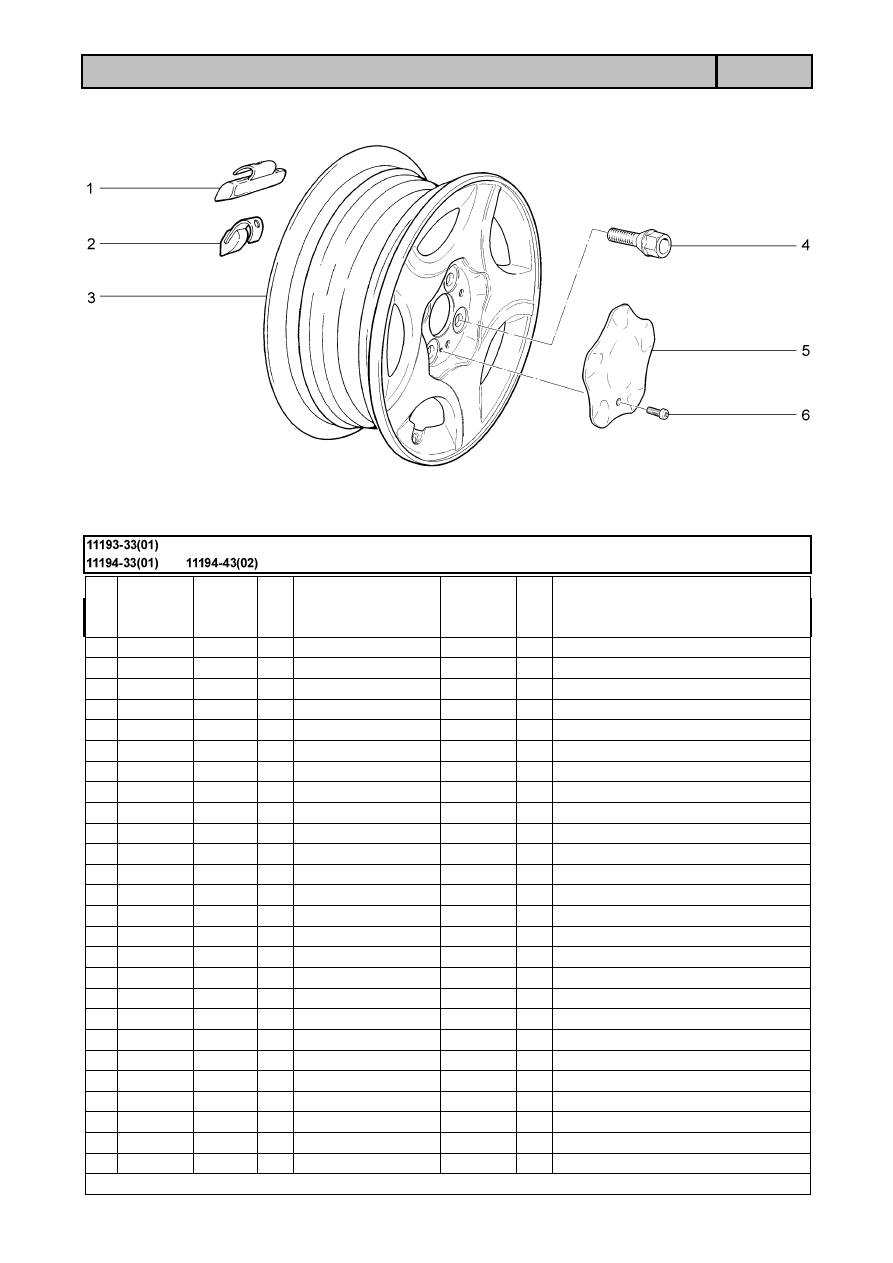

D23

Колеса

D412

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11186&3101302&00 ^ *

(02)

10 Груз балансировочный 10г

1

+

11186&3101303&00 ^ *

(02)

10 Груз балансировочный 15г

1

+

11186&3101304&00 ^ *

(02)

10 Груз балансировочный 20г

1

+

11186&3101306&00 ^ *

(02)

20 Груз балансировочный 25г

1

+

11186&3101307&00 ^ *

(02)

20 Груз балансировочный 30г

1

+

11186&3101308&00 ^ *

(02)

10 Груз балансировочный 35г

1

+

11186&3101309&00 ^ *

(02)

10 Груз балансировочный 40г

1

+

11186&3101310&00 ^ *

(02)

10 Груз балансировочный 45г

1

+

11186&3101311&00 ^ *

(02)

10 Груз балансировочный 50г

1

21120&3101303&00 ^ *

(01)

10 Груз балансировочный 15г

1

21120&3101304&00 ^ *

(01)

10 Груз балансировочный 20г

1

21120&3101306&00 ^ *

(01)

10 Груз балансировочный 25г

1

21120&3101307&00 ^ *

(01)

10 Груз балансировочный 30г

1

21120&3101308&00 ^ *

(01)

10 Груз балансировочный 35г

1

21120&3101309&00 ^ *

(01)

10 Груз балансировочный 40г

1

21120&3101310&00 ^ *

(01)

10 Груз балансировочный 45г

1

21120&3101311&00 ^ *

(01)

10 Груз балансировочный 50г

1

21120&3101312&00 ^ *

(01)

10 Груз балансировочный 55г

1

21120&3101313&00 ^ *

(01)

10 Груз балансировочный 60г

2

+

11186&3101301&00 ^ *

(02)

10 Груз балансировочный 5г

2

+

21100&3101301&00 ^ *

(01)

10 Груз балансировочный 5г

2

+

21100&3101302&00 ^ *

(01)

10 Груз балансировочный 10г

3

+

11186&3101015&01

5

Колесо

4

+

21120&3101040&10

16 Болт колеса

5

+

11186&3101014&00

4

Колпак колеса

6

+

00001&0032768&01

4

Винт М6х30

* & наибольшее количество

D24

Ступицы задних колес

D420

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3104063&00 *

2

Ось ступицы заднего колеса

2

+

21100&3104014&00 *

2

Ступица заднего колеса в сборе

3

+

21080&3104016&00

2

Кольцо грязезащитное

4

+

21080&3104032&00

2

Кольцо стопорное

5

+

21080&3104020&00 ~

2

Подшипник

5

+

21080&3104020&01 ~

2

Подшипник

5

+

21080&3104020&02 ~

2

Подшипник

6

+

21080&3104079&00 *

2

Шайба подшипника

7

+

00001&0040442&71 *

2

Гайка М20х1,5 самоконтрящаяся

8

+

21080&3103068&00

2

Кольцо уплотнительное

9

+

21100&3103065&00

2

Колпак ступицы колеса

* & входит в состав 11180&2914002&01, 11180&2914002&11 (D310)

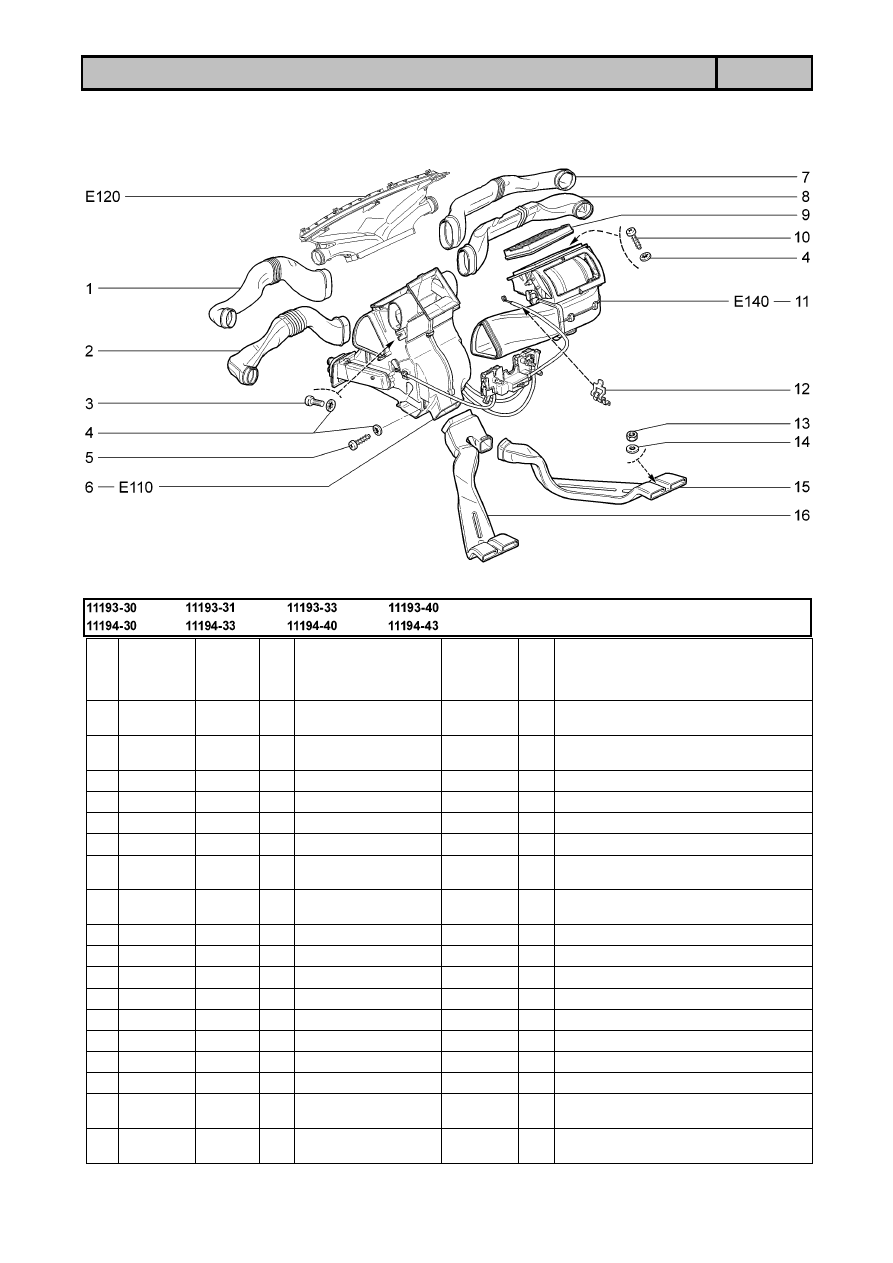

E1

Система вентиляции и отопления

E100

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104049&01 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180&8104049&00 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001&0032764&01

2

Винт М6х20

4

+

00001&0025991&70

10 Шайба 5 стопорная

5

+

00001&0076711&01

4

Винт 4,9х12,7 самонарезающий

6

+

11180&8101010&00

1

Отопитель с управлением в сборе

7

+

11180&8104048&01 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180&8104048&00 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180&8122010&00 ~

1

Фильтр воздушный

9

+

11180&8122010&01 ~

1

Фильтр воздушный

9

+

11180&8122010&03 ~

1

Фильтр воздушный

10

+

00001&0076712&01

4

Винт 4,9х15,9 самонарезающий

11

+

11180&8118010&00

1

Вентилятор системы отопления

12

+

11180&8109135&00

1

Скоба крепления тяг

13

+

00001&0058962&11

2

Гайка М6

14

+

00001&0005194&01

2

Шайба 6

15

11180&8104032&10

1

Воздухопровод обогрева салона
задний

16

11180&8101342&10

1

Воздухопровод обогрева салона
передний

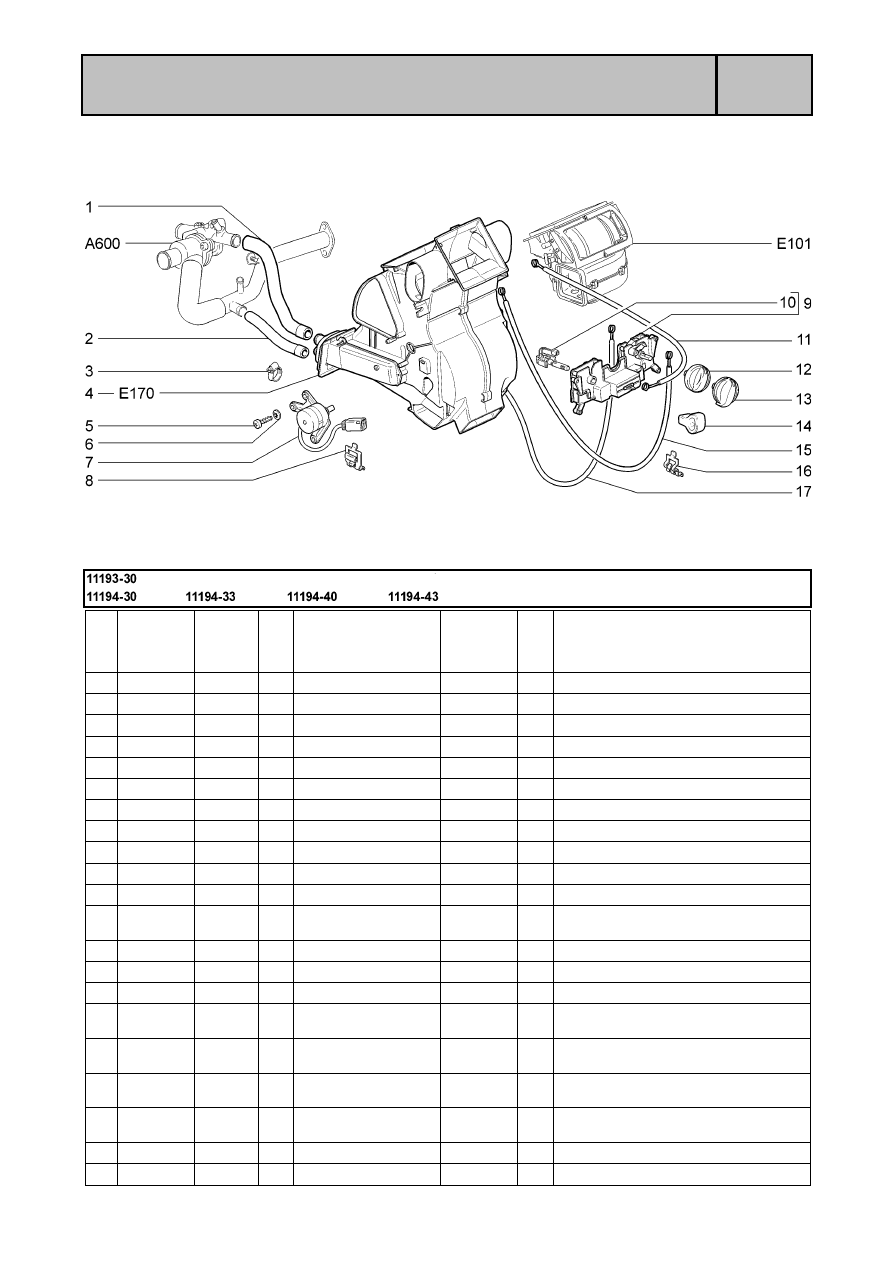

E2

Система вентиляции и отопления

(14,16,114,116)

E101

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104049&01 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180&8104049&00 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001&0032764&01

2

Винт М6х20

4

+

00001&0025991&70

10 Шайба 5 стопорная

5

+

00001&0076711&01

4

Винт 4,9х12,7 самонарезающий

6

+

11186&8101010&00

1

Отопитель с управлением в сборе

7

+

11180&8104048&01 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180&8104048&00 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180&8122010&00 ~

1

Фильтр воздушный

9

+

11180&8122010&01 ~

1

Фильтр воздушный

9

+

11180&8122010&03 ~

1

Фильтр воздушный

10

+

00001&0076712&01

4

Винт 4,9х15,9 самонарезающий

11

+

11186&8118010&00

1

Вентилятор системы отопления и
кондиционирования

12

+

11180&8109135&00

1

Скоба крепления тяг

13

+

00001&0058962&11

2

Гайка М6

14

+

00001&0005194&01

2

Шайба 6

15

11180&8104032&10

1

Воздухопровод обогрева салона
задний

16

11180&8101342&10

1

Воздухопровод обогрева салона
передний

E3

Отопитель с управлением и шлангами

E110

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8101200&10

1

Шланг отопителя подводящий

2

+

11180&8101204&10

1

Шланг отопителя отводящий

3

+

21080&1300080&60

4

Хомут винтовой

4

+

11180&8101012&00

1

Отопитель в сборе

5

11180&8101392&00 ~

1

Рычаг привода заслонки

5

11180&8101392&01 ~

1

Рычаг привода заслонки

6

+

11180&8109135&00

7

Скоба крепления тяг

7

+

11180&8109200&00

1

Тяга привода заслонки рециркуляции

8

+

11180&8109020&00

1

Рычаги управления отопителем

9

+

11180&8109220&00 ~

2

Ручка привода управления
заслонками

10

+

11180&8109220&10 ~

2

Ручка привода управления
заслонками

11

+

11180&8109044&00

1

Рукоятка рычага управления
заслонкой рециркуляции

12

+

11180&8109170&00

1

Тяга привода заслонки обогрева
ветрового стекла

13

+

11180&8109164&00

2

Тяга привода заслонки обогрева ног

E4

Отопитель с управлением и шлангами

(14,16,114,116)

E111

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8101200&10

1

Шланг отопителя подводящий

2

+

11180&8101204&10

1

Шланг отопителя отводящий

3

+

21080&1300080&60

4

Хомут винтовой

4

+

11180&8101012&00

1

Отопитель в сборе

5

+

00001&0076692&01

3

Винт 3,6х15,9 самонарезающий

6

+

00001&0025980&70

3

Шайба 4 стопорная

7

+

11180&8127200&00  ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&01  ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&02  ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&03  ~

1

Моторедуктор заслонки отопителя

8

+

11180&8127011&00

1

Скоба

9

11186&8109020&00

1

Рычаги управления отопителем с
задатчиком

10

+

11186&8128070&00  ~

1

Задатчик температуры воздуха салона

10

+

11186&8128070&01  ~

1

Задатчик температуры воздуха салона

11

+

11180&8109200&00

1

Тяга привода заслонки рециркуляции

12

+

11180&8109220&00  ~

2

Ручка привода управления
заслонками

13

+

11180&8109220&10  ~

2

Ручка привода управления
заслонками

14

+

11180&8109044&00

1

Рукоятка рычага управления
заслонкой рециркуляции

15

+

11180&8109170&00

1

Тяга привода заслонки обогрева
ветрового стекла

16

+

11180&8109135&00

5

Скоба крепления тяг

17

+

11180&8109164&00

1

Тяга привода заслонки обогрева ног

E5

Воздухопроводы обогрева стекол

E120

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

7

Винт самонарезающий

2

+

00001&0041897&76

7

Скоба

3

+

11180&8108033&00 ~

1

Воздухопровод обогрева бокового
стекла левый

4

+

11180&8108033&01 ~

1

Воздухопровод обогрева бокового
стекла левый

5

+

11180&8108032&00 ~

1

Воздухопровод обогрева бокового
стекла правый

6

+

11180&8108032&01 ~

1

Воздухопровод обогрева бокового
стекла правый

7

+

11180&8102120&00

1

Воздухопровод обогрева ветрового
стекла в сборе

8

+

21080&8101110&00

8

Скоба

9

+

11180&8102124&00

1

Воздухопровод обогрева ветрового
стекла задний

10

+

11180&8102122&00

1

Воздухопровод обогрева ветрового
стекла передний

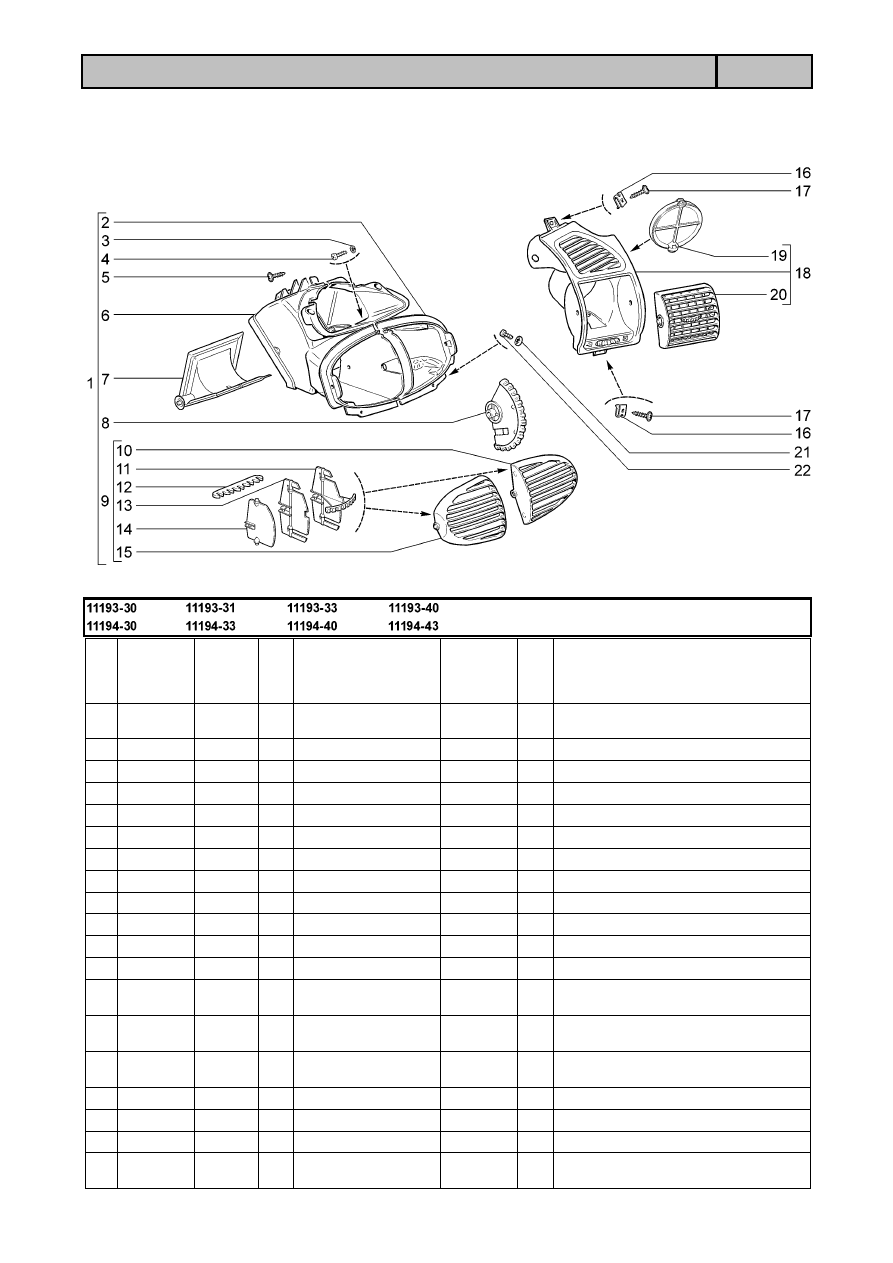

E6

Сопла вентиляции кузова

E130

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104030&00

1

Сопло вентиляции кузова центральное
в сборе

2

+

11180&8104092&00

1

Корпус центрального сопла правый

3

+

00001&0011953&70

1

Шайба 4 пружинная

4

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

5

+

21140&5325378&00

4

Винт самонарезающий

6

+

11180&8104093&00

1

Корпус центрального сопла левый

7

+

11180&8104050&00

1

Заслонка центрального сопла

8

+

11180&8104062&00

1

Рычаг привода заслонки

9

+

11180&8104090&00

1

Сопло центральное правое в сборе

9

+

11180&8104091&00

1

Сопло центральное левое в сборе

10

+

11180&8104080&00

1

Сопло центральное правое

11

11180&8104134&00

2

Лопатка ведущая центрального сопла

12

11180&8104139&00

2

Толкатель лопаток центрального
сопла

13

11180&8104138&00

6

Лопатка ведомая большая
центрального сопла

14

11180&8104136&00

2

Лопатка ведомая малая центрального
сопла

15

+

11180&8104081&00

1

Сопло центральное левое

16

+

21010&8109137&00

4

Гайка пружинная

17

+

21140&5325388&00

4

Винт самонарезающий

18

+

11180&8104040&00

1

Сопло вентиляции кузова боковое
правое в сборе

E7

Сопла вентиляции кузова

E130

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

11180&8104041&00

1

Сопло вентиляции кузова боковое
левое в сборе

19

+

11180&8104051&00

2

Заслонка бокового сопла

20

+

11180&8104061&00

2

Сопло боковое

21

+

00001&0025991&71

4

Шайба 5 стопорная

22

+

00001&0076700&01

4

Винт 4,3х9,5 самонарезающий

E8

Вентилятор климатической установки

E140

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8119020&00

1

Воздухозаборник в сборе

2

21230&8118036&00

1

Улитка вентилятора верхняя

3

+

00001&0038318&01

4

Гайка М5 с зубчатым буртиком

4

+

00001&0032992&01

4

Винт М5х12

5

11180&8119124&00

(14,16,114,116)

1

Воздухопровод промежуточный

6

+

21230&8118096&00

1

Патрубок подвода воздуха

7

+

21080&8101110&00

6

Скоба

8

21230&8118037&00

1

Улитка вентилятора нижняя

9

+

21230&8118097&00

1

Уплотнитель фланца вентилятора

10

+

21230&8118022&00 ~

1

Резистор добавочный

10

+

21230&8118022&01 ~

1

Резистор добавочный

11

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

12

+

11180&8118020&00 ~

1

Электровентилятор  отопителя

12

+

11180&8118020&01 ~

1

Электровентилятор  отопителя

12

+

11180&8118020&02 ~

1

Электровентилятор  отопителя

13

+

21230&6302332&00

3

Винт самонарезающий















содержание      ..     7      8      9      10     ..
