LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 10

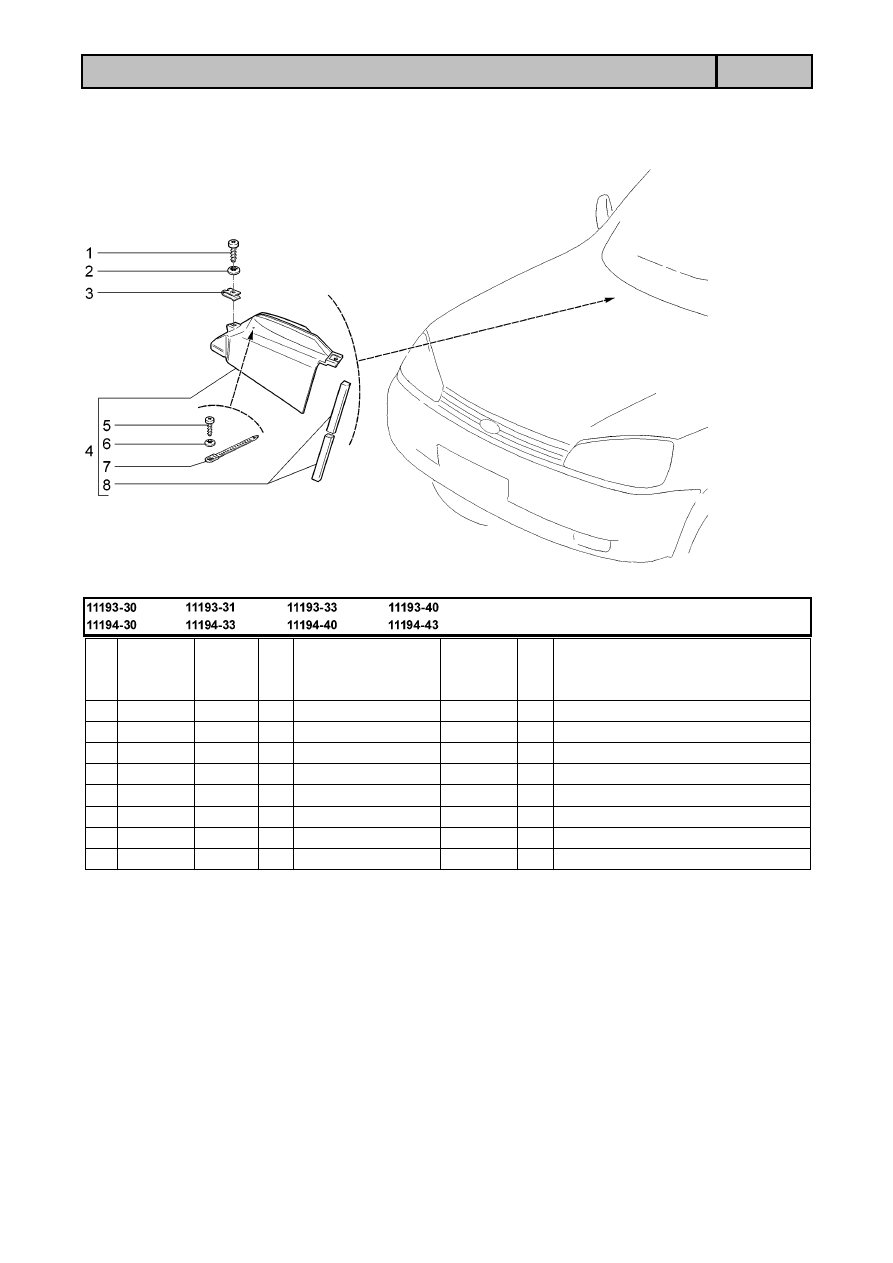

E9

Щиток водоотражательный

E150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0076701&01

2

Винт 4,3х12,7 самонарезающий

2

+

00001&0025995&71

2

Шайба 6 стопорная

3

+

21010&8109137&00

2

Гайка пружинная

4

+

11180&8119050&00

1

Щиток водоотражательный в сборе

5

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

6

+

00001&0025980&70

1

Шайба 4 стопорная

7

+

00001&0045676&80

1

Хомут 84,5

8

+

21110&8101195&10

1

Уплотнитель

E10

Дефлекторы вытяжной вентиляции

E160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104086&00

2

Дефлектор вытяжной вентиляци

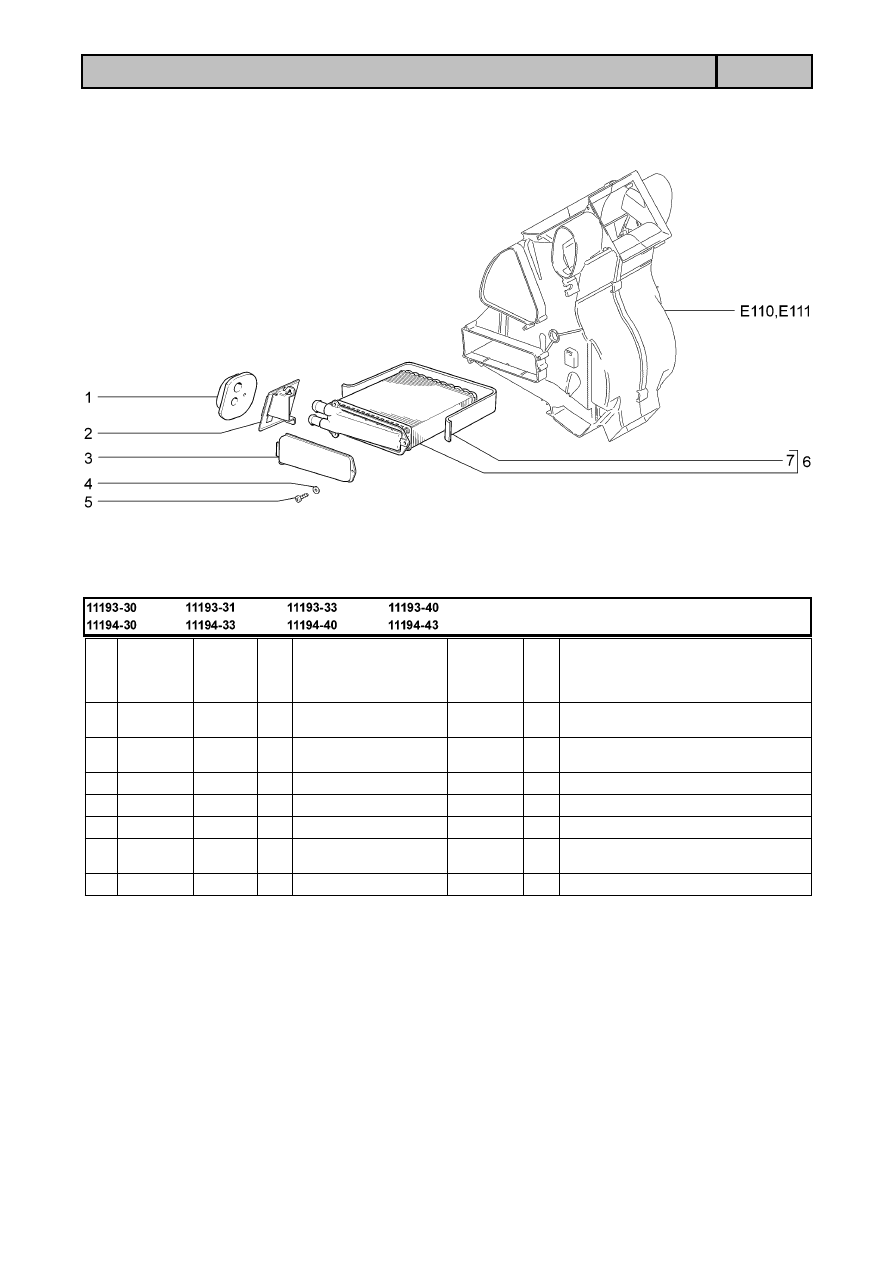

E11

Радиатор отопителя

E170

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

11180&8101214&00

1

Уплотнитель труб радиатора
отопителя

2

11180&8101230&00

1

Каркас уплотнителя труб радиатора
отопителя

3

11180&8101026&00

1

Крышка кожуха отопителя

4

+

00001&0005193&01

3

Шайба 5

5

+

00001&0076701&01

3

Винт 4,3х12,7 самонарезающий

6

+

11180&8101050&00

1

Радиатор отопителя с уплотнителем в
сборе

7

+

21230&8101074&00

1

Уплотнитель радиатора отопителя

E12

Система кондиционирования

(14,16,114,116)

E181

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21700&8120256&00

1

Кольцо уплотнительное d=13,5

2

+

11180&8120100&10

1

Блок трубопроводов в сборе

3

+

00001&0009028&21

3

Болт М6х30

4

+

00001&0025982&71

5

Шайба 6 стопорная

5

+

00001&0009020&21

1

Болт М6х12

6

+

21700&8120228&00

6

Кольцо уплотнительное d=7,5

7

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

8

+

00001&0026444&01

5

Шайба 6

9

+

11180&8112010&10

1

Конденсатор в сборе

10

+

00001&0045676&80

1

Хомут 84,5

11

+

00001&0038360&21

1

Болт М6х12 с зубчатым буртиком

12

+

11180&8112042&00

2

Опора конденсатора

13

+

11180&8116010&10

1

Блок испарителя в сборе

14

+

11186&8121030&00

1

Датчик температуры испарителя

15

11180&8116082&00

1

Уплотнитель блока испарителя

16

+

11180&8116162&00

1

Шланг испарителя отводящий

17

+

11180&8116128&00

1

Штуцер отвода конденсата

18

+

11180&8120310&00

1

Трубопровод  компрессора
нагнетающий

19

+

11180&8111012&10

1

Компрессор с муфтой в сборе

20

+

11180&8120300&00

1

Трубопровод  компрессора
всасывающий

21

+

11180&8111510&00

3

Болт крепления компрессора М8х95

22

+

11180&8111511&00

1

Болт крепления компрессора М8х75

23

+

00001&0009030&21

1

Болт М6х35

E13

Омыватели

E200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0045676&80

1

Хомут 84,5

2

+

11180&5208095&00

1

Трубка от насоса омывателя к
тройнику 1390мм

3

+

00001&0045696&80

2

Скоба 12х3

4

21010&1104089&00

1

Уплотнитель

5

+

11180&5208102&10

1

Бачок омывателя в сборе

6

+

21080&5208422&10

1

Крышка

7

+

11180&5208104&10

1

Бачок омывателя

8

+

21100&5208458&00

2

Уплотнитель насоса омывателя

9

+

00001&0038364&21

1

Болт М6х16 с зубчатым буртиком

10

+

21100&5208009&00 ~

2

Насос омывателя

10

+

21100&5208009&05 ~

2

Насос омывателя

10

+

21100&5208009&07 ~

2

Насос омывателя

10

+

21100&5208009&10 ~

2

Насос омывателя

11

11170&6314084&00

1

Уплотнитель жиклера

12

+

11170&6314060&00 ~

1

Жиклер омывателя

12

+

11170&6314060&01 ~

1

Жиклер омывателя

13

+

11190&6314096&00

1

Трубка от насоса омывателя к
жиклеру 4065мм

14

+

21080&5208060&00

2

Жиклер омывателя

14

+

21230&5208060&00 ~

(Е&4)

2

Жиклер омывателя

14

+

21230&5208060&01 ~

(Е&4)

2

Жиклер омывателя

15

+

11180&5208090&00

1

Трубки омывателя в сборе

E14

Омыватель ветрового стекла

E200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

16

+

11180&5208098&00

1

Трубка 156мм

17

+

21050&1127036&00

1

Тройник

18

+

11180&5208097&00

1

Трубка 520мм

19

+

11180&5208124&00

1

Уплотнитель

20

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

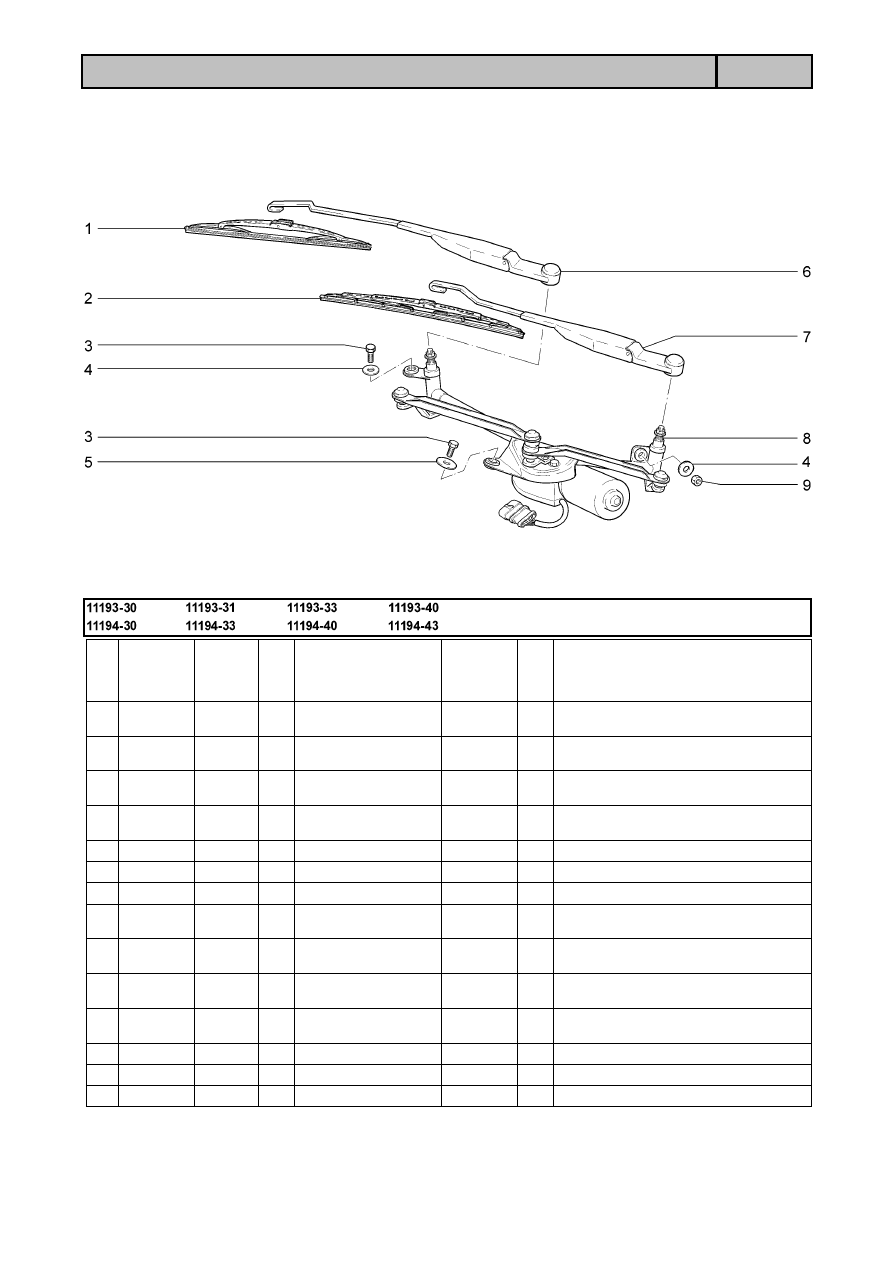

E15

Стеклоочиститель передний

E300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&5205072&00 ~

1

Щетка стеклоочистителя со стороны
пассажира

1

+

11180&5205072&01 ~

1

Щетка стеклоочистителя со стороны
пассажира

2

+

11180&5205070&00 ~

1

Щетка стеклоочистителя со стороны
водителя

2

+

11180&5205070&01 ~

1

Щетка стеклоочистителя со стороны
водителя

3

+

00001&0009024&21

2

Болт М6х20

4

+

00001&0026437&01

2

Шайба 6

5

+

00001&0026406&01

1

Шайба 6

6

+

11180&5205066&00 ~

1

Рычаг стеклоочистителя со стороны
пассажира

6

+

11180&5205066&01 ~

1

Рычаг стеклоочистителя со стороны
пассажира

7

+

11180&5205065&00 ~

1

Рычаг стеклоочистителя со стороны
водителя

7

+

11180&5205065&01 ~

1

Рычаг стеклоочистителя со стороны
водителя

8

+

11180&5205015&00 ~

1

Привод стеклоочистителя

8

+

11180&5205015&01 ~

1

Привод стеклоочистителя

9

+

00001&0058962&11

1

Гайка М6

E16

Стеклоочиститель задний

E310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&6313200&00 ~

1

Щетка стеклоочистителя

1

+

11190&6313200&01 ~

1

Щетка стеклоочистителя

2

+

11190&6313150&00 ~

1

Рычаг стеклоочистителя

2

+

11190&6313150&01 ~

1

Рычаг стеклоочистителя

3

+

00001&0058962&11

1

Гайка М6

4

+

00001&0005194&01

1

Шайба 6

5

+

21120&6313051&00

1

Колпачок

6

+

11190&6313090&00

1

Мотор&редуктор стеклоочистителя

7

+

00001&0026406&01

3

Шайба 6

8

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

E17

Надувные подушки безопасности

E400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0025981&71

5

Шайба 6х18 стопорная

2

+

00001&0058964&11

5

Гайка М5

3

+

11180&8232010&00

1

Модуль газогенераторный в сборе

4

+

11180&8233020&00

1

Модуль надувной подушки
безопасности пассажира

5

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

6

+

11180&3824010&00

1

Блок управления системы надувных
подушек безопасности

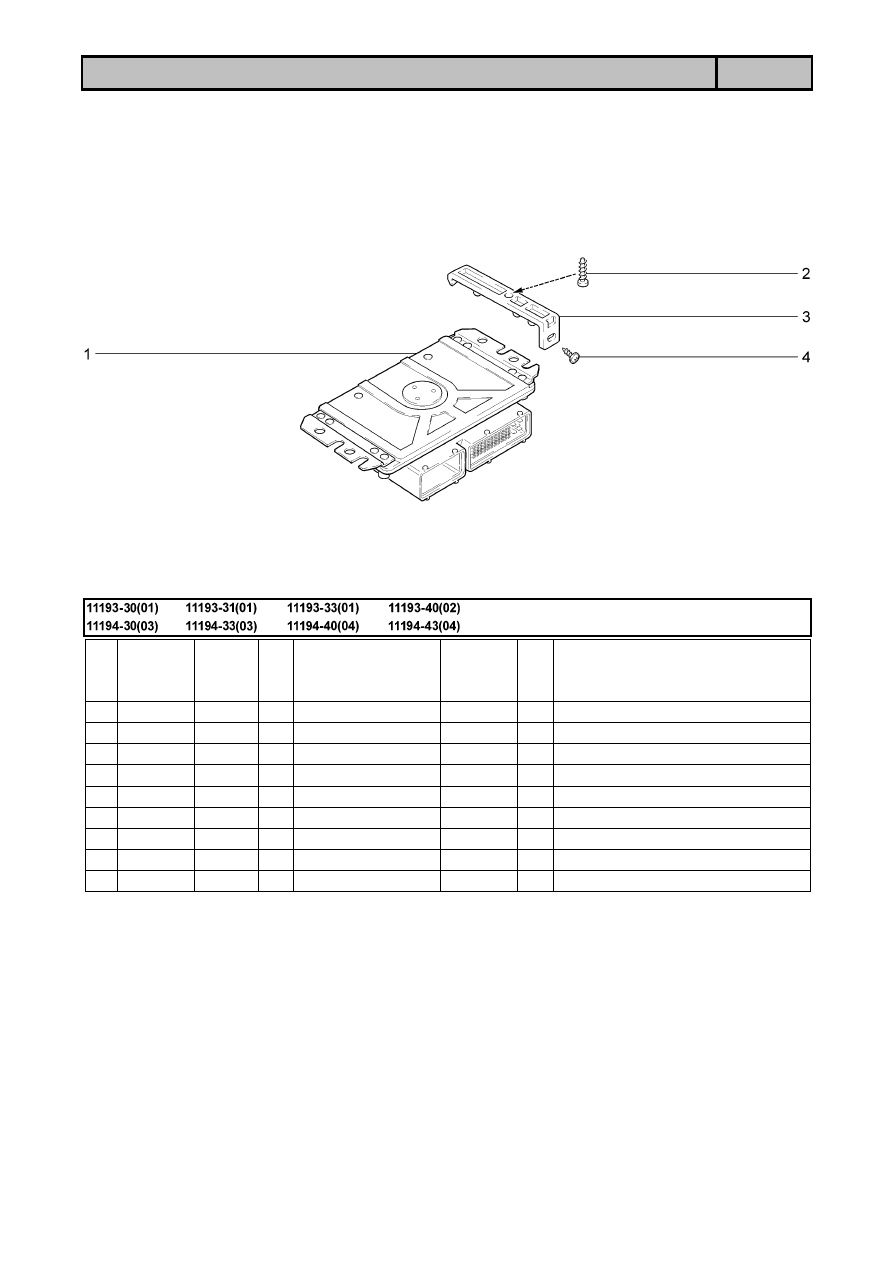

K1

Контроллер системы управления двигателем

K100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11194&1411020&00

(03)

1

Контроллер ф.”BOSH”

1

+

11194&1411020&10

(04)

1

Контроллер ф.”BOSH”

1

+

21114&1411020&40

(02)

1

Контроллер ф.”BOSH”

1

+

21114&1411020&40 ~

(01)

1

Контроллер ф.”BOSH”

1

+

21114&1411020&41 ~

(01)

1

Контроллер ф.”АВТЭЛ”

1

+

21114&1411020&42 ~

(01)

1

Контроллер ф.”ИТЭЛМА”

2

+

00001&0076710&01

2

Винт 4,9х9,5 самонарезающий

3

+

11187&1411078&00

2

Фиксатор контроллера

4

+

21140&5325388&00

1

Винт самонарезающий

K2

Выключатель зажигания

K110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3704010&00  *

1

Выключатель зажигания

2

21100&3704217&00  *

1

Скоба

3

+

21100&3704324&00

4

Болт М6 с отрывной головкой

4

+

11180&3763070&00  ~

1

Пульт дистанционного управления

4

+

11180&3763070&01  ~

1

Пульт дистанционного управления

* & входит в 11180&6105006&10 (M330)

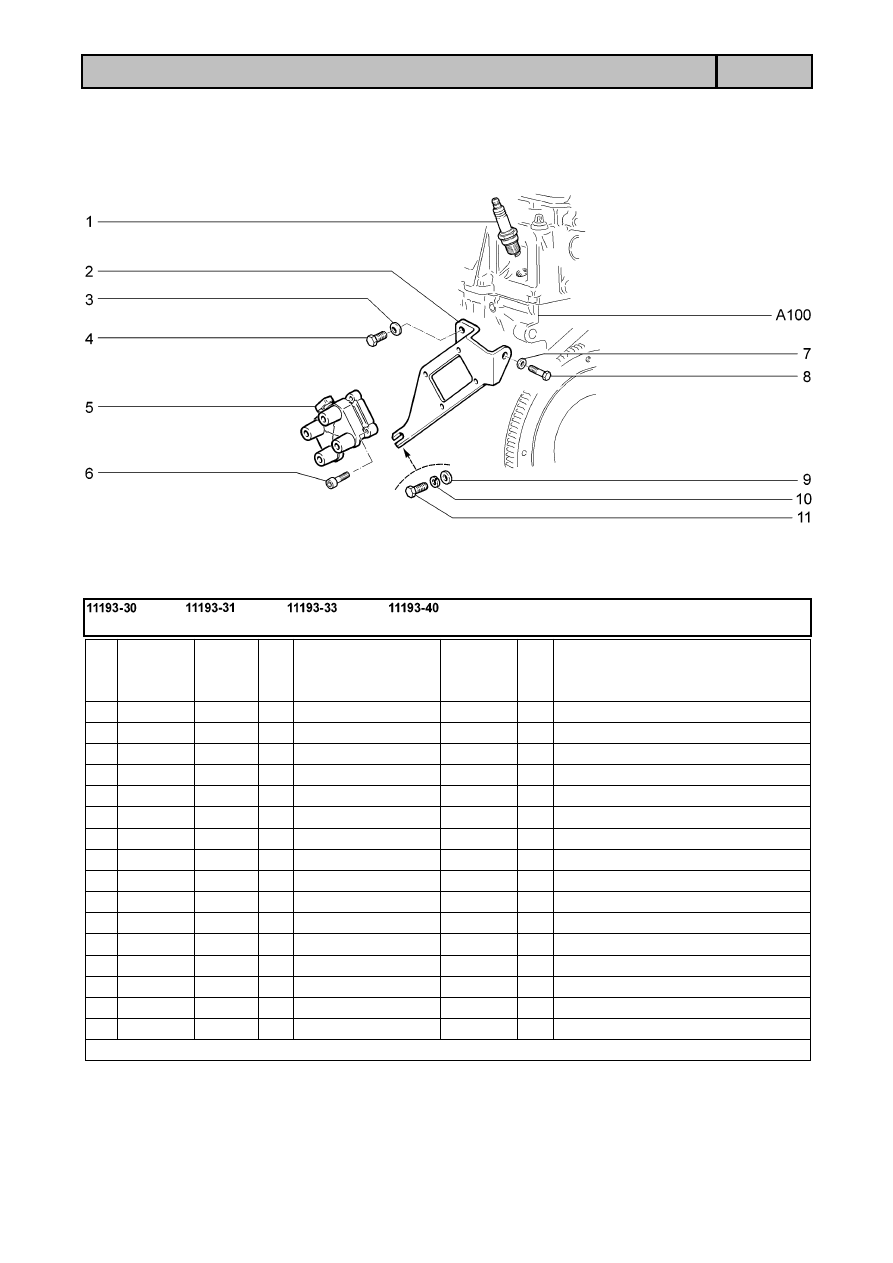

K3

Модуль и свечи зажигания

K120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21110&3707010&00 ~ *

4

Свеча зажигания

1

+

21110&3707010&03 ~ *

4

Свеча зажигания

2

+

21110&3705410&10 ~

1

Кронштейн

2

+

21110&3705410&11 ~

1

Кронштейн

3

+

00001&0011980&73

1

Шайба 8 пружинная коническая

4

+

00001&0060432&21

1

Болт М8х16

5

+

21110&3705010&01 ~

1

Модуль зажигания

5

+

21110&3705010&02 ~

1

Модуль зажигания

5

+

21110&3705010&03 ~

1

Модуль зажигания

5

+

21110&3705010&04 ~

1

Модуль зажигания

6

+

21080&1003286&00

4

Винт крепления модуля зажигания

7

+

00001&0026470&01

1

Шайба 8

8

+

00001&0060442&21

1

Болт М8х50

9

21110&3705422&00

1

Втулка дистанционная

10

+

00001&0005168&70

1

Шайба 10 пружинная

11

+

00001&0059707&21

1

Болт М10х1,25х25

* & входит в состав двигателя для зап.частей (А001)

K4

Модуль и свечи зажигания

K121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0009024&21

4

Болт М6х20

2

+

00001&0005194&01

4

Шайба 6

3

+

21120&3705010&10

4

Катушка зажигания

4

+

21120&3707010&00  ~

4

Свеча зажигания

4

+

21120&3707010&01  ~

4

Свеча зажигания

5

+

00001&0009021&21

1

Болт М6х14

6

+

00001&0011977&73

1

Шайба 6 пружинная коническая

K5

Установка батареи аккумуляторной

K130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21230&3703109&10

2

Стяжка

2

+

00001&0060433&21

4

Болт М8х18

3

+

00001&0005166&70

8

Шайба 8 пружинная

4

+

00001&0005196&01

8

Шайба 8

5

11180&8403416&00

1

Кронштейн

6

+

00001&0061008&11

4

Гайка М8

7

+

21100&3701686&00

2

Гайка

8

+

21212&3703110&00

1

Планка

9

+

21230&3703095&00

1

Поддон

10

+

11180&8403400&00

1

Площадка

11

+

11180&8403410&00

1

Опора площадки

K6

Установка генератора

K140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3701686&00

1

Гайка

2

+

00001&0060444&21

1

Болт М8х60

3

+

11190&3701010&00 ~

1

Генератор

3

+

11190&3701010&03 ~

1

Генератор

3

+

21700&3701010&10 ~

(14,16,

114,116)

1

Генератор

3

+

21700&3701010&11 ~

(14,16,

114,116)

1

Генератор

4

+

11180&3701376&00

1

Болт крепления генератора

5

+

21100&3701638&00

1

Вкладыш втулки

6

+

21100&3701637&00

1

Опора резиновая

7

+

21100&3701634&00

1

Втулка компенсирующая

8

+

00001&0061008&21

1

Гайка М8

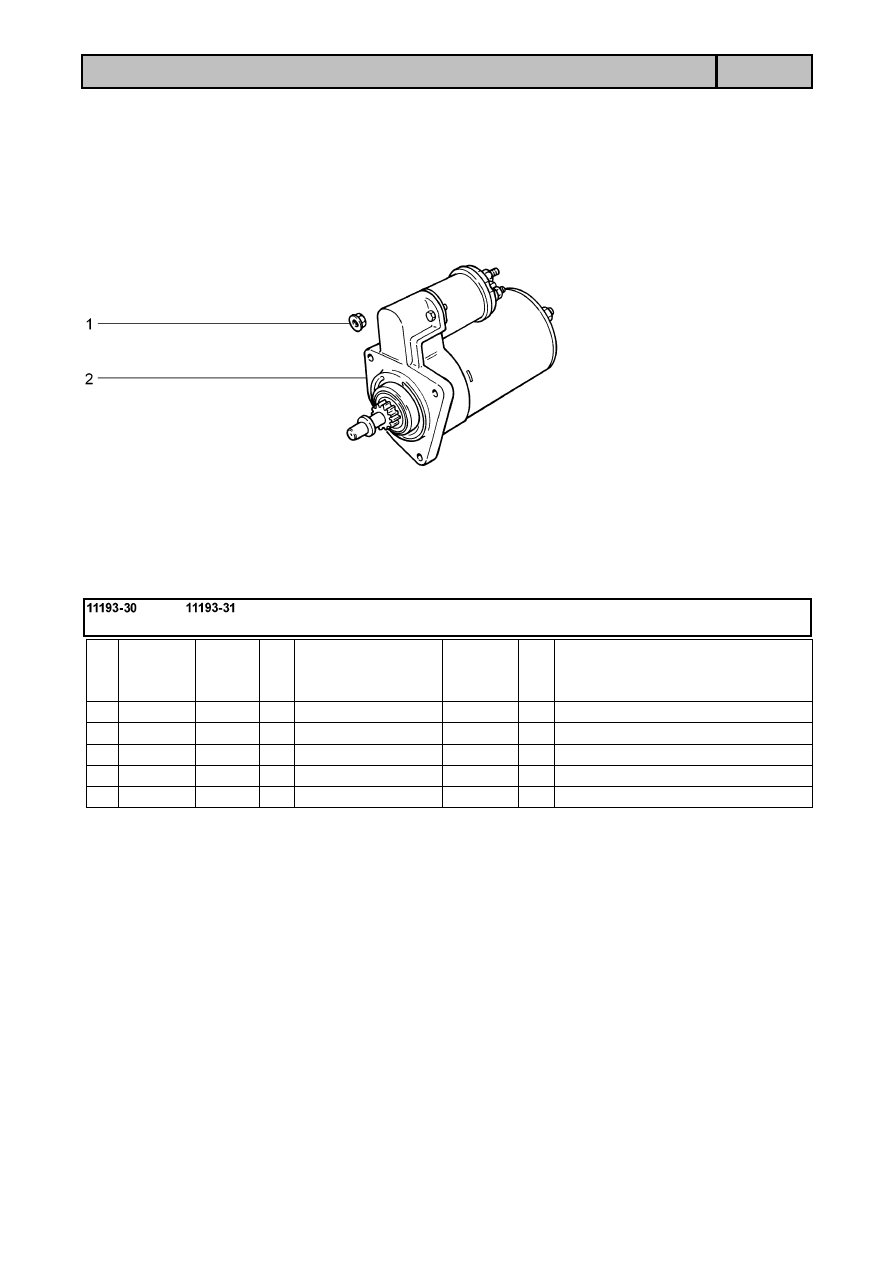

K7

Стартер (10,110)

K150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3701686&00

3

Гайка

2

+

21080&3708010&06 ~

1

Стартер

2

+

21080&3708010&07 ~

1

Стартер

2

+

21090&3708010&01 ~

1

Стартер

2

+

21130&3708010&00 ~

1

Стартер
