LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 8

D1

Колонка рулевая

D100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11186&3403172&00

1

Кронштейн промежуточный

3

+

00001&0038381&21

3

Болт М8х20 с зубчатым буртиком

4

+

11186&3450008&02 ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186&3450008&00 ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230&3401138&00

1

Болт крепления накидной вилки

7

+

21230&3401085&00

1

Шарнир карданный

8

+

11186&3422092&00

1

Вал карданный с шарниром

9

+

00001&0061008&21

3

Гайка М8

10

+

00001&0005166&70

3

Шайба 8 пружинная

11

+

00001&0060426&31

2

Болт М8х35

12

+

11180&3402050&00 !

1

Включатель сигнала

12

+

11183&3402050&00 !!

1

Включатель сигнала

13

+

21100&3402136&00

1

Гайка

14

+

11180&3402015&00 ~ !

1

Колесо рулевое

14

+

11183&3402018&01 ~ !!

1

Колесо рулевое

15

+

00001&0038322&01

4

Гайка М8 с зубчатым буртиком

16

+

21100&3403204&00

1

Кольцо уплотнительное

17

+

00001&0076701&07

2

Винт 4,3х12,7 самонарезающий

18

+

11180&3403072&00

1

Кожух облицовочный нижний

19

+

00001&0033112&01

2

Винт М5х20

20

+

00001&0005193&01

3

Шайба 5

21

+

21140&5325388&00

3

Винт самонарезающий

11180&3402015&00  !  11180&3402050&00

11183&3402018&01  !!  11183&3402050&00

D2

Колонка рулевая

D101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11186&3403172&00

1

Кронштейн промежуточный

3

+

00001&0038381&21

3

Болт М8х20 с зубчатым буртиком

4

+

11186&3450008&02  ~

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

11186&3450008&00  ~

1

Усилитель электромеханический с
кронштейнами в сборе

6

+

21230&3401138&00

1

Болт крепления накидной вилки

7

+

21230&3401085&00

1

Шарнир карданный

8

+

11186&3422092&00

1

Вал карданный с шарниром

9

+

00001&0061008&21

3

Гайка М8

10

+

00001&0005166&70

3

Шайба 8 пружинная

11

+

00001&0060426&31

2

Болт М8х35

12

+

21100&3402136&00

1

Гайка

13

+

11190&3402012&00  ~

1

Колесо рулевое с включателем
сигнала

13

+

11190&3402012&01  ~

1

Колесо рулевое с включателем
сигнала

14

+

00001&0038322&01

4

Гайка М8 с зубчатым буртиком

15

+

21100&3403204&00

1

Кольцо уплотнительное

16

+

00001&0076701&07

2

Винт 4,3х12,7 самонарезающий

17

+

11180&3403072&00

1

Кожух облицовочный нижний

18

+

00001&0033112&01

2

Винт М5х20

19

+

00001&0005193&01

3

Шайба 5

20

+

21140&5325388&00

3

Винт самонарезающий

D3

Колонка рулевая

D102

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

11180&3403168&00

1

Кронштейн опорный рулевого
управления

3

+

00001&0038322&01

2

Гайка М8 с зубчатым буртиком

4

+

00001&0026467&01

5

Шайба 8

5

+

00001&0038258&21

3

Болт М8х20 с пружинной шайбой

6

+

11180&3401100&00

1

Вал рулевого управления в сборе

7

+

00001&0005166&70

3

Шайба 8 пружинная

8

+

00001&0060436&21

1

Болт М8х25

9

+

21100&3403044&00

2

Пластина фиксирующая

10

+

00001&0005164&70

2

Шайба 6 пружинная

11

+

21100&3704324&00

2

Болт М6 с отрывной головкой

12

+

00001&0061008&11

2

Гайка М8

13

+

11183&3402050&00

1

Включатель сигнала

14

+

21100&3402136&00

1

Гайка

15

+

11183&3402018&01

1

Колесо рулевое

16

+

21100&3403204&00

1

Кольцо уплотнительное

17

+

11180&3403072&00

1

Кожух облицовочный нижний

18

+

00001&0076701&01

2

Винт 4,3х12,7 самонарезающий

19

+

00001&0005193&01

3

Шайба 5

20

+

00001&0076710&01

1

Винт 4,9х9,5 самонарезающий

21

+

00001&0033112&01

2

Винт М5х20

22

+

21140&5325388&00

2

Винт самонарезающий

D4

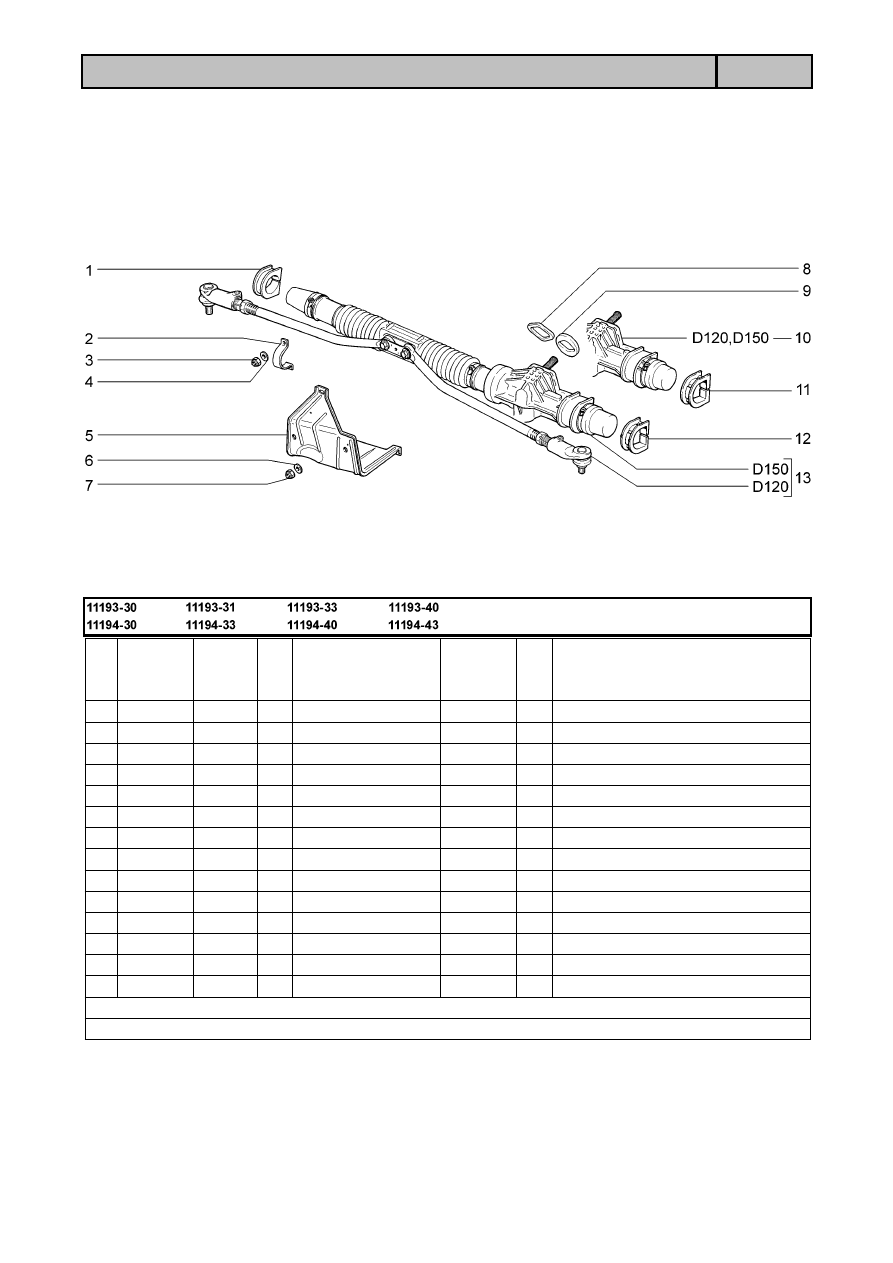

Механизм рулевой

D110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3403080&00

1

Опора правая

2

+

21080&3403020&10

2

Скоба

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

4

Шайба 8

5

+

11180&3403086&00

1

Кожух защитный

6

+

00001&0005194&01

3

Шайба 6

7

+

00001&0025742&11

3

Гайка М6 самоконтрящаяся

8

+

21100&3401165&12  ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&10  ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&11  ~

1

Уплотнитель рулевого механизма

10

+

11183&3400010&01 ~ !!

1

Механизм рулевой с тягами в сборе

11

+

11180&3403082&00 !!

1

Опора левая

12

+

21100&3403082&00!

1

Опора левая

13

+

11183&3400010&00 ~ !

1

Механизм рулевой с тягами в сборе

11183&3400010&00  !  21100&3403082&00

11183&3400010&01  !!  11180&3403082&00

D5

Привод рулевой

D120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3414078&00

2

Гайка шарового пальца

2

+

00001&0007346&01

2

Шплинт 3х30

3

+

11180&3414052&00 ~

1

Тяга рулевой трапеции правая в сборе

4

11180&3414056&00

1

Наконечник наружный тяги правый в
сборе

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059709&21

2

Болт М10х1,25х35

7

11180&3414054&00

2

Тяга рулевой трапеции

8

+

11180&3414058&00

2

Наконечник внутренний тяги с
шарниром

9

+

21100&3414070&00

2

Шарнир внутренний

10

+

11180&3414052&02 ~

1

Тяга рулевой трапеции правая в сборе

10

+

11180&3414053&02 ~

1

Тяга рулевой трапеции левая в сборе

11

+

11180&3414053&00 ~

1

Тяга рулевой трапеции левая в сборе

12

11180&3414057&00

1

Наконечник наружный тяги левый в
сборе

13

+

21080&3414076&00

2

Кольцо пружинное

14

+

21080&3414077&00

2

Колпачок защитный

15

+

21080&3414075&00

2

Кольцо уплотнительное

D6

Вал рулевого управления

D142

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3401120&01 ~

2

Подшипник в сборе

1

+

21080&3401120&02 ~

2

Подшипник в сборе

1

+

21080&3401120&03 ~

2

Подшипник в сборе

2

11180&3403160&00

1

Труба кронштейна

3

21100&3401134&00

1

Кольцо установочное

4

+

00001&0061008&21

1

Гайка М8

5

+

00001&0005166&70

1

Шайба 8 пружинная

6

+

00001&0060426&31

1

Болт М8х35

7

+

21100&3401092&10

1

Вал промежуточный

8

+

21080&3401241&30

4

Заклепка

9

+

21080&3401239&30

1

Фланец муфты нижний

10

+

11180&3401160&00

1

Вал рулевого управления

11

+

21100&3403185&00

1

Болт стяжной

12

21100&3403182&00

1

Шайба упорная

13

21100&3403183&00

1

Втулка стяжного болта

14

+

00001&0026467&01

5

Шайба 8

15

+

21100&3403062&00

1

Втулка регулировки

16

21140&3403041&00

1

Рычаг регулировки

17

+

21100&3403188&00

1

Кольцо стопорное

18

21230&3403009&00

1

Кронштейн рулевого управления

19

21100&3403061&00

2

Пружина

20

+

00001&0061041&11

2

Гайка М8 самоконтрящаяся

D7

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3401302&00

1

Кольцо уплотнительное

2

+

21100&3401116&00

1

Сепаратор в сборе

3

+

21100&3401010&00 *

1

Картер рулевого механизма в сборе

4

+

21100&3401225&00 ~

1

Колпак защитный правый

4

+

21100&3401225&01 ~

1

Колпак защитный правый

5

+

21100&3401224&00

1

Чехол рейки

6

+

21080&3401228&00

4

Хомут

7

21100&3401269&00

2

Пластина

8

+

21100&3401089&00

1

Пластина стопорная

9

+

21100&3401066&10

2

Болт тяг рулевой трапеции

10

+

21100&3401070&00

1

Вкладыш упора

11

+

21100&3401026&00

1

Кольцо уплотнительное

12

+

21100&3401075&00

1

Кольцо уплотнительное

13

+

21100&3401053&00

1

Пружина упора

14

+

21100&3401057&00

1

Гайка упора

15

+

21100&3401276&00

1

Заглушка гайки

16

+

21100&3401036&00

1

Пыльник шестерни

17

+

21100&3401018&00

2

Болт

18

+

21100&3401304&00

2

Шайба

19

+

21100&3401044&00

1

Крышка картера

20

+

21100&3401024&00

1

Cальник шестерни

21

+

21100&3401025&00

1

Шестерня в сборе

22

+

11183&3401010&00 **

1

Картер рулевого механизма в сборе

D8

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

23

+

11183&3401223&00 **

1

Колпак защитный левый

24

+

21100&3401068&00

1

Рейка рулевого механизма

25

+

21100&3401223&00 *

1

Колпак защитный левый

26

+

11183&3401284&00

1

Опора тяг рулевой трапеции

27

+

21100&3401286&00

1

Скоба опоры тяг

28

+

21100&3401071&00

1

Упор рейки

* & входит в состав 11183&3400010&00 (D110)

** & входит в состав 11183&3400010&01 (D110)

D9

Картер рулевого механизма

D160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3401022&00

1

Втулка рейки

2

+

21100&3401020&00

2

Кольцо

3

+

21100&3401016&00

1

Труба картера

4

+

21100&3401268&00

1

Гайка трубы

5

+

21100&3401270&00

1

Кольцо стопорное

6

+

21100&3401048&00

1

Шайба стопорная

7

+

21100&3401274&00

1

Пластина опорная

8

+

21100&3401272&00

1

Корпус

9

+

21100&3401104&00 ~

1

Подшипник нижний

9

+

21100&3401104&01 ~

1

Подшипник нижний

10

+

21100&3401015&00  *

1

Картер рулевого механизма

11

+

11183&3401015&00  **

1

Картер рулевого механизма

* & входит в состав 21100&3401010&00 (D150)

** & входит в состав 11183&3401010&00 (D150)

D10

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0032764&01

2

Винт М6х20

2

+

00001&0026053&71

2

Шайба 6 стопорная

3

+

00001&0061041&11

6

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

6

Шайба 8

5

+

21230&1413130&00 ~

1

Датчик неровной дороги

5

+

21230&1413130&01 ~

1

Датчик неровной дороги

5

+

21230&1413130&02 ~

1

Датчик неровной дороги

5

+

21230&1413130&03 ~

1

Датчик неровной дороги

6

+

11180&1413134&00

1

Кронштейн

7

+

11190&2901022&01  ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11190&2901022&10~ !!!

(01&115,

116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11190&2901023&01 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11190&2901023&10~ !!!

(01&

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11196&2901022&00~  !!

(02)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196&2901022&10~ !!!!

(02&15,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

7

+

11196&2901023&00~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

7

+

11196&2901023&10~ !!!!

(02&15,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

D11

Элементы передней подвески

D200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

8

+

21080&2901050&00

2

Болт стойки верхний

9

+

21080&2901051&00

2

Болт стойки нижний

10

+

21080&2901052&00

2

Шайба болта

11

+

00001&0061050&21

4

Гайка М12х1,25 самоконтрящаяся

12

+

11180&2901022&01 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11180&2901022&10 ~ !!!

(01&

115,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11180&2901023&01 ~ !

(01)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11180&2901023&10 ~ !!!

(01&

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11186&2901022&01 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186&2901022&11 ~
!!!!

(02&15,16,

15,116)

1

Стойка телескопическая с кулаком и
тормозом правая в сб.

12

+

11186&2901023&01 ~ !!

(02)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

12

+

11186&2901023&11 ~
!!!!

(02&15,16,

115,116)

1

Стойка телескопическая с кулаком и
тормозом левая в сб.

11180&2901022&01  !  11180&2901023&01  ~  11190&2901022&01  !  11190&2901023&01

11186&2901022&01  !!  11186&2901023&01  ~  11196&2901022&00  !!  11196&2901023&00

11180&2901022&10  !!!  11180&2901023&10  ~  11190&2901022&10  !!!  11190&2901023&10

11186&2901022&11  !!!!  11186&2901023&11  ~  11196&2901022&10  !!!!  11196&2901023&10

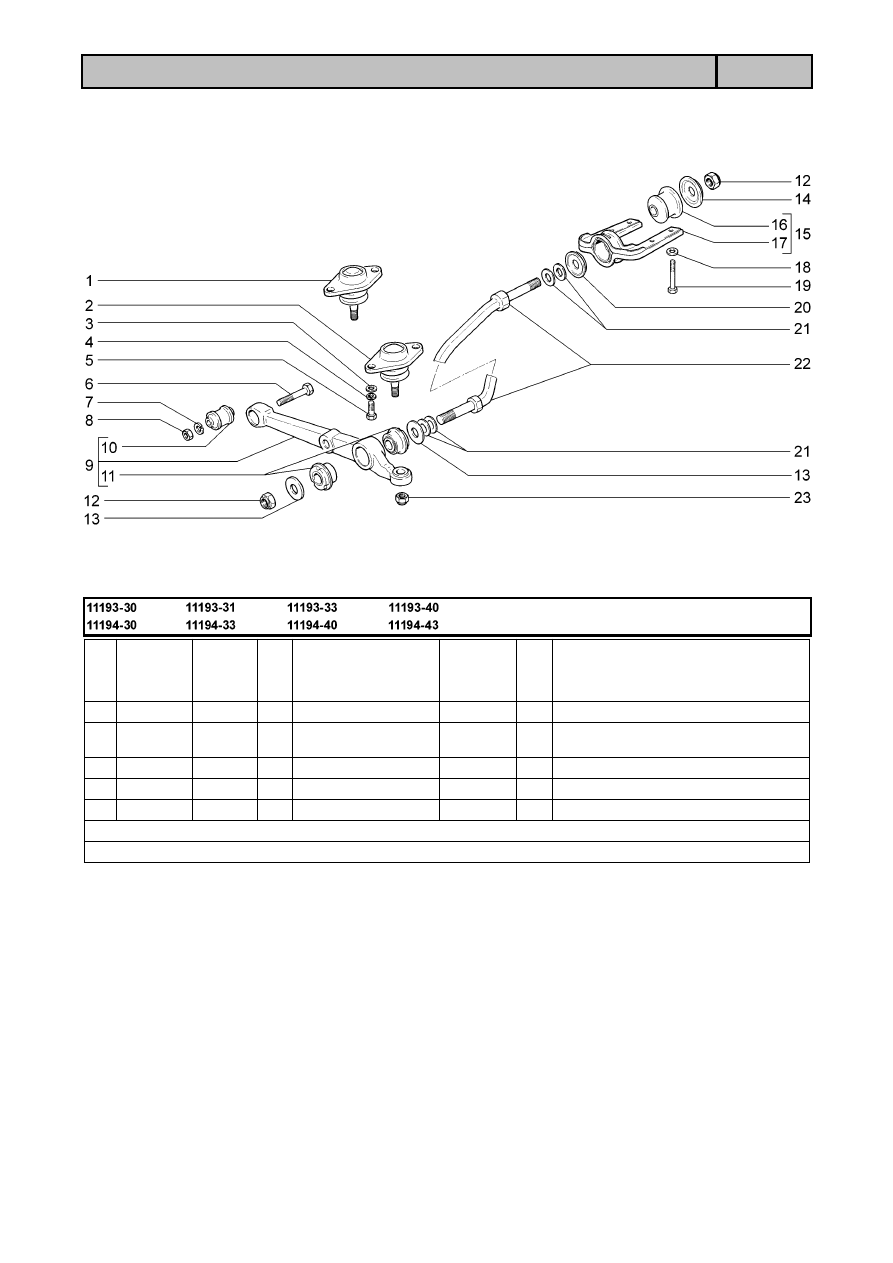

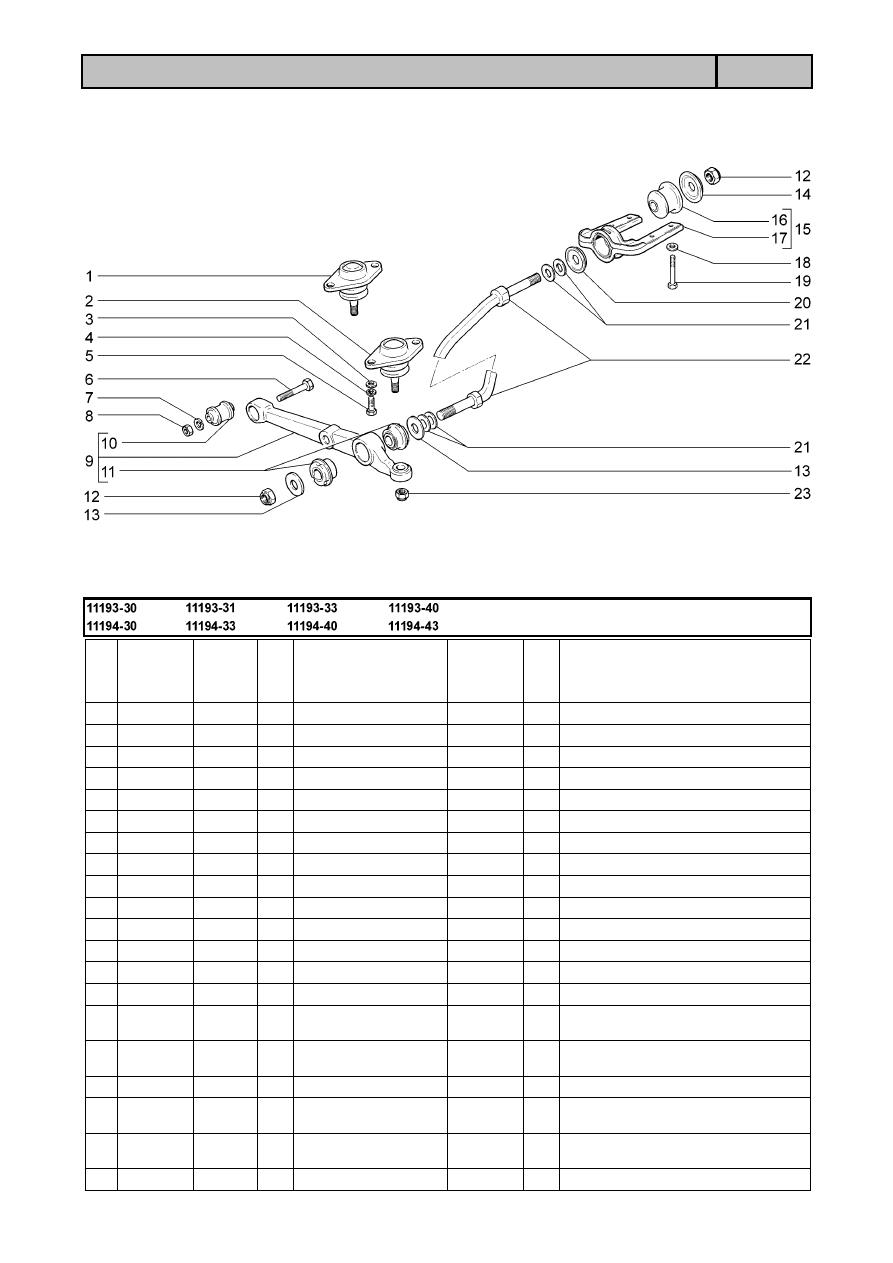

D12

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&2904192&01 ~ **

2

Палец шаровой с защитным чехлом

2

+

21100&2904192&00 ~ **

2

Палец шаровой с защитным чехлом

3

+

00001&0026386&01 **

4

Шайба 10

4

+

00001&0005168&70 **

4

Шайба 10 пружинная

5

+

00001&0059707&30 **

4

Болт М10х1,25х25

6

+

00001&0055412&31

2

Болт М12х1,25х70

7

+

00001&0005170&70

2

Шайба 12 пружинная

8

+

00001&0061015&21

2

Гайка М12х1,25

9

+

21080&2904020&00

2

Рычаг нижний с шарнирами

10

+

21080&2904040&00

2

Шарнир нижнего рычага

11

+

21080&2904046&00

4

Шарнир растяжки задний

12

+

00001&0025749&21

4

Гайка М16х1,5 самоконтрящаяся

13

+

21080&2904045&00

4

Шайба упорная

14

+

21100&2904054&00

2

Шайба переднего шарнира растяжки

15

+

11180&2904049&00 ~

2

Кронштейн переднего шарнира
растяжки с подушкой

15

+

11180&2904049&03 ~

2

Кронштейн переднего шарнира
растяжки с подушкой

16

+

21080&2904050&00

2

Подушка переднего шарнира

17

+

11180&2904056&00

2

Кронштейн переднего шарнира
растяжки

17

11180&2904056&03

2

Кронштейн переднего шарнира
растяжки

18

+

00001&0026468&01

6

Шайба 10

D13

Рычаги передней подвески

D210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

19

+

00001&0042343&30

6

Болт М10х1,25х65

20

+

21100&2904055&00

2

Шайба переднего шарнира растяжки
задняя

21

+

21080&2904225&00 *

12 Шайба регулировочная

22

+

21080&2904270&00

2

Растяжка нижнего рычага

23

+

00001&0061050&11

2

Гайка М12х1,25 самоконтрящаяся

* & наибольшее количество

** & входит в состав стоек телескопических в сборе (D200)

D14

Стабилизатор поперечной устойчивости

D220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&2906042&00

2

Кронштейн подушки штанги

2

+

00001&0005196&01

4

Шайба 8

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0021647&11

2

Гайка М10х1,25

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059713&21

2

Болт М10х1,25х75

7

+

11180&2906010&00

1

Штанга стабилизатора в сборе

8

+

11180&2906050&00

2

Стойка стабилизатора

9

+

11180&2906078&00

2

Втулка стойки верхняя

10

+

21080&2906079&00

2

Втулка стойки нижняя

11

+

11180&2906040&00

2

Подушка штанги

D15

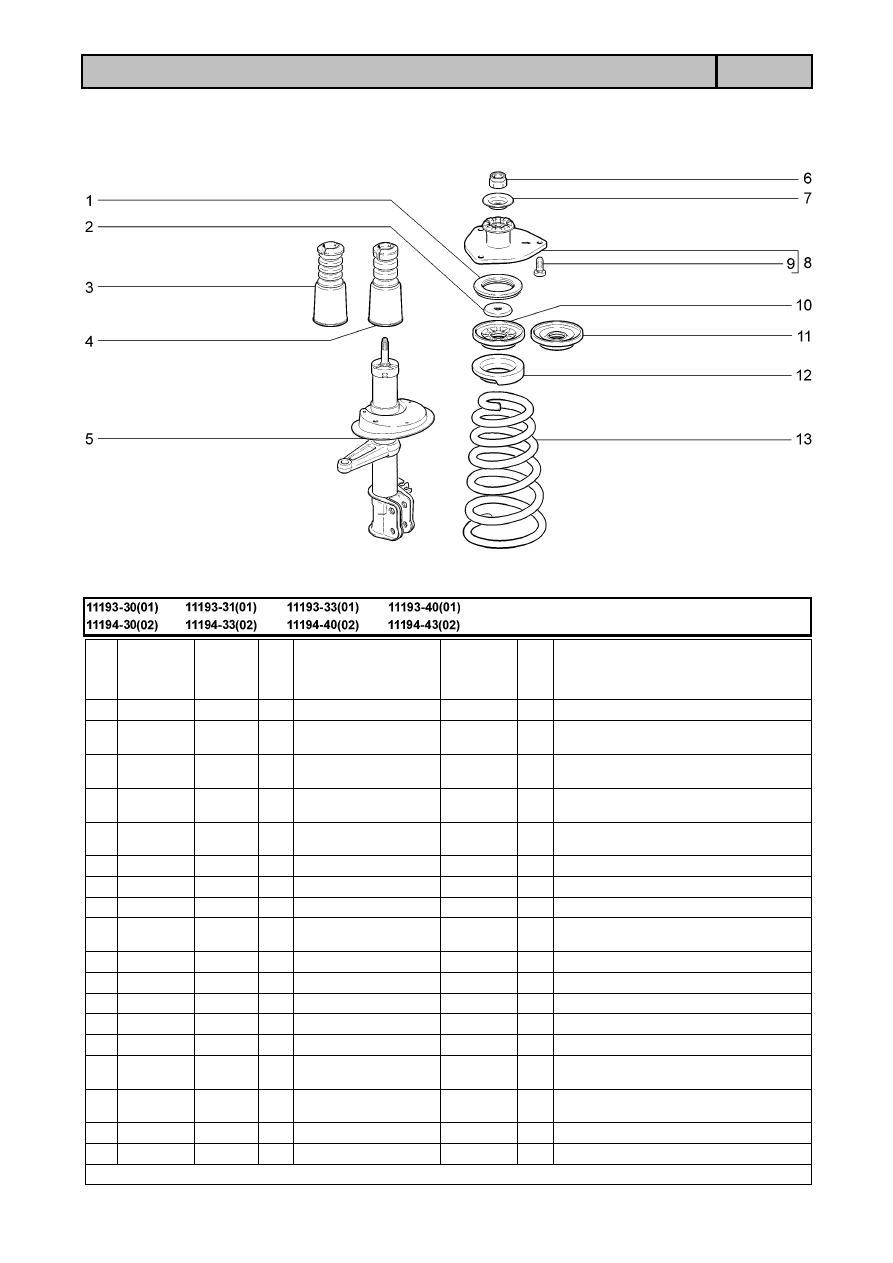

Стойки телескопические передней подвески ~

D230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11180&2902812&01 ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11180&2902812&00 ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11180&2905002&00

1

Стойка телескопическая правая

5

+

11180&2905003&00

1

Стойка телескопическая левая

6

+

21080&2901056&00

2

Гайка М14х1,5

7

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

8

+

11180&2902821&00 ~

2

Опора верхняя стойки в сборе

8

+

11180&2902821&03 ~

2

Опора верхняя стойки в сборе

9

+

21080&2902830&00

6

Болт

10

+

11180&2902760&00 ~

2

Чашка пружины верхняя

11

+

11180&2902760&01 ~

2

Чашка пружины верхняя

12

+

11180&2902723&00 ~

2

Прокладка изолирующая пружины
верхняя

12

+

11180&2902723&01 ~

2

Прокладка изолирующая пружины
верхняя

13

+

11180&2902712&00

(01)

2

Пружина передней подвески

13

+

11186&2902712&00

(02)

2

Пружина передней подвески

11180&2902812&00х2  ~  11180&2902812&01х2

D16

Стойки телескопические передней подвески ~

D231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2902840&00

2

Подшипник

2

+

11180&2902834&00 ~

2

Ограничитель хода сжатия верхней
опоры стойки

2

+

11180&2902834&01 ~

2

Ограничитель хода сжатия верхней
опоры стойки

3

+

11190&2902812&01 ~

2

Буфер хода сжатия с защитным
кохухом

4

+

11190&2902812&00 ~

2

Буфер хода сжатия с защитным
кохухом

5

+

11190&2905002&00

1

Стойка телескопическая правая

5

+

11190&2905003&00

1

Стойка телескопическая левая

6

+

21080&2901056&00

2

Гайка М14х1,5

7

+

11180&2902810&00

2

Ограничитель хода верхней опоры
стойки

8

+

11180&2902821&00 ~

2

Опора верхняя стойки в сборе

8

+

11180&2902821&03 ~

2

Опора верхняя стойки в сборе

9

+

21080&2902830&00

6

Болт

10

+

11180&2902760&00 ~

2

Чашка пружины верхняя

11

+

11180&2902760&01 ~

2

Чашка пружины верхняя

12

+

11190&2902723&01

2

Прокладка изолирующая пружины
верхняя

13

+

11190&2902712&00

(01)

2

Пружина передней подвески

13

+

11196&2902712&00

(02)

2

Пружина передней подвески

11190&2902812&00х2  ~  11190&2902812&01х2
