B5

Коробка передач

B200

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1700011&10

(03)

1

Коробка передач в сборе

1

+

11190&1700011&10

(01&10,

110)(02)

1

Коробка передач в сборе

1

+

11190&1700011&01

(04)

1

Коробка передач в сборе

2

+

21080&3710410&01 ~

1

Выключатель света заднего хода

2

+

21080&3710410&02 ~

1

Выключатель света заднего хода

2

+

21080&3710410&03 ~

1

Выключатель света заднего хода

2

+

21080&3710410&04 ~

1

Выключатель света заднего хода

3

+

11180&1414050&10 ~

1

Блокировка линии выбора заднего
хода

3

+

11180&1414050&11 ~

1

Блокировка линии выбора заднего
хода

3

+

11180&1414050&12 ~

1

Блокировка линии выбора заднего
хода

4

+

11180&3843010&00 ~

1

Датчик скорости

4

+

11180&3843010&04 ~

1

Датчик скорости

5

+

21080&3802826&00

1

Втулка

6

+

00001&0058962&11

1

Гайка М6

7

+

00001&0005164&70

1

Шайба 6 пружинная

8

+

00001&0015001&21

1

Шпилька М6х14

B6

Картер коробки передач

B210

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0026069&70

4

Шайба 8 стопорная

2

+

00001&0033037&11

4

Винт М8х25

3

+

00001&0035434&21

1

Шпилька М8х28

4

+

21083&1701094&00

1

Пластина упорная

5

+

21080&1701203&03

(01&10,

110)

1

Прокладка задней крышки

6

+

00001&0061008&11

19 Гайка М8

7

+

00001&0005166&70

20 Шайба 8

8

+

21100&1701205&00

1

Крышка задняя

9

+

00001&0035443&21

1

Шпилька М8х65

10

+

21100&1701250&00

1

Болт М8х85

11

+

21100&1700050&00

1

Указатель уровня масла

12

+

00001&0035441&21

2

Шпилька М8х55

13

+

21100&1701015&12

1

Картер коробки передач

14

+

21230&1701326&00

1

Пробка

15

+

21100&1701200&00 ~

1

Магнит постоянный

15

+

21100&1701200&01 ~

1

Магнит постоянный

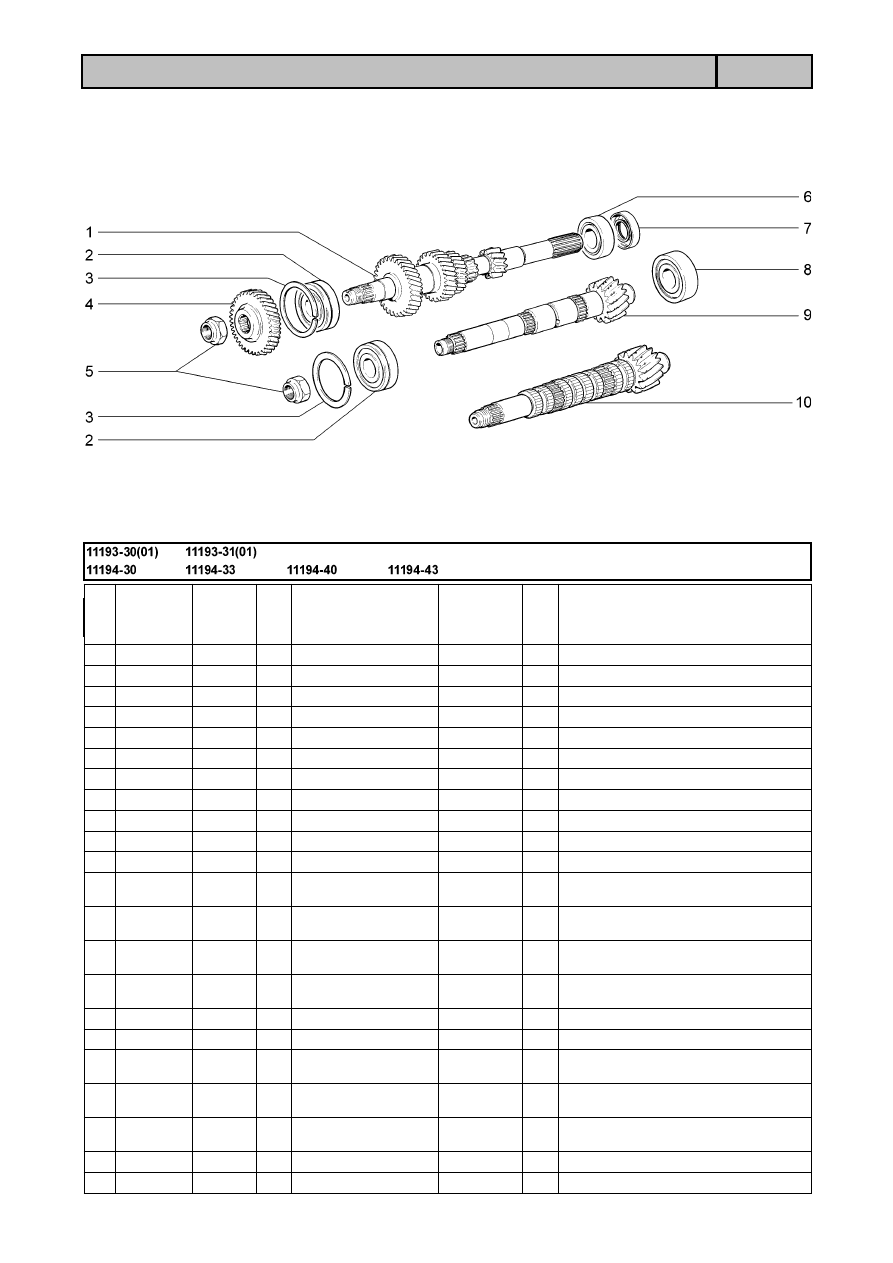

B7

Валы  коробки  передач

B220

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&1701030&00

1

Вал первичный

2

+

21080&1701033&00 ~

(01&10,110)

2

Подшипник первичного вала задний

2

+

21080&1701033&01 ~

(01&10,110)

2

Подшипник первичного вала задний

2

+

21080&1701033&02 ~

(01&10,110)

2

Подшипник первичного вала задний

2

+

21080&1701033&03 ~

(01&10,110)

2

Подшипник первичного вала задний

2

+

21703&1701033&00 ~

2

Подшипник первичного вала задний

2

+

21703&1701033&01 ~

2

Подшипник первичного вала задний

2

+

21703&1701033&02 ~

2

Подшипник первичного вала задний

3

+

21080&1701034&00

2

Кольцо

4

+

21083&1701132&00

1

Шестерня 5&й передачи

5

+

21080&1701244&00

2

Гайка

6

+

21080&1701031&01 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&02 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&03 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&04 ~

1

Подшипник первичного вала
передний

7

+

21100&1701043&00 ~

1

Сальник первичного вала

7

+

21100&1701043&01 ~

1

Сальник первичного вала

8

+

21080&1701180&01 ~

1

Подшипник вторичного вала
передний

8

+

21080&1701180&02 ~

1

Подшипник вторичного вала
передний

8

+

21080&1701180&04 ~

1

Подшипник вторичного вала
передний

9

+

21083&1701105&31

(01&10,110)

1

Вал вторичный

10

+

21120&1701105&21

1

Вал вторичный

B8

Валы  коробки  передач

B221

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21703&1701033&00 ~

2

Подшипник первичного вала задний

1

+

21703&1701033&01 ~

2

Подшипник первичного вала задний

1

+

21703&1701033&02 ~

2

Подшипник первичного вала задний

2

+

21080&1701034&00

2

Кольцо

3

+

21083&1701132&00

1

Шестерня 5&й передачи

4

+

21080&1701244&00

2

Гайка

5

+

21100&1701030&00

1

Вал первичный

6

+

21080&1701031&01 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&02 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&03 ~

1

Подшипник первичного вала
передний

6

+

21080&1701031&04 ~

1

Подшипник первичного вала
передний

7

+

21100&1701043&00 ~

1

Сальник первичного вала

7

+

21100&1701043&01 ~

1

Сальник первичного вала

8

+

21100&1701098&00

1

Маслосборник вторичного вала

9

+

21080&1701180&01 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&02 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&03 ~

1

Подшипник вторичного вала
передний

9

+

21080&1701180&04 ~

1

Подшипник вторичного вала
передний

10

+

21100&2302030&10

1

Кольцо стопорное

11

+

21100&2302017&00

1

Шестерня ведущая

12

+

21100&1701105&00

1

Вал вторичный

B9

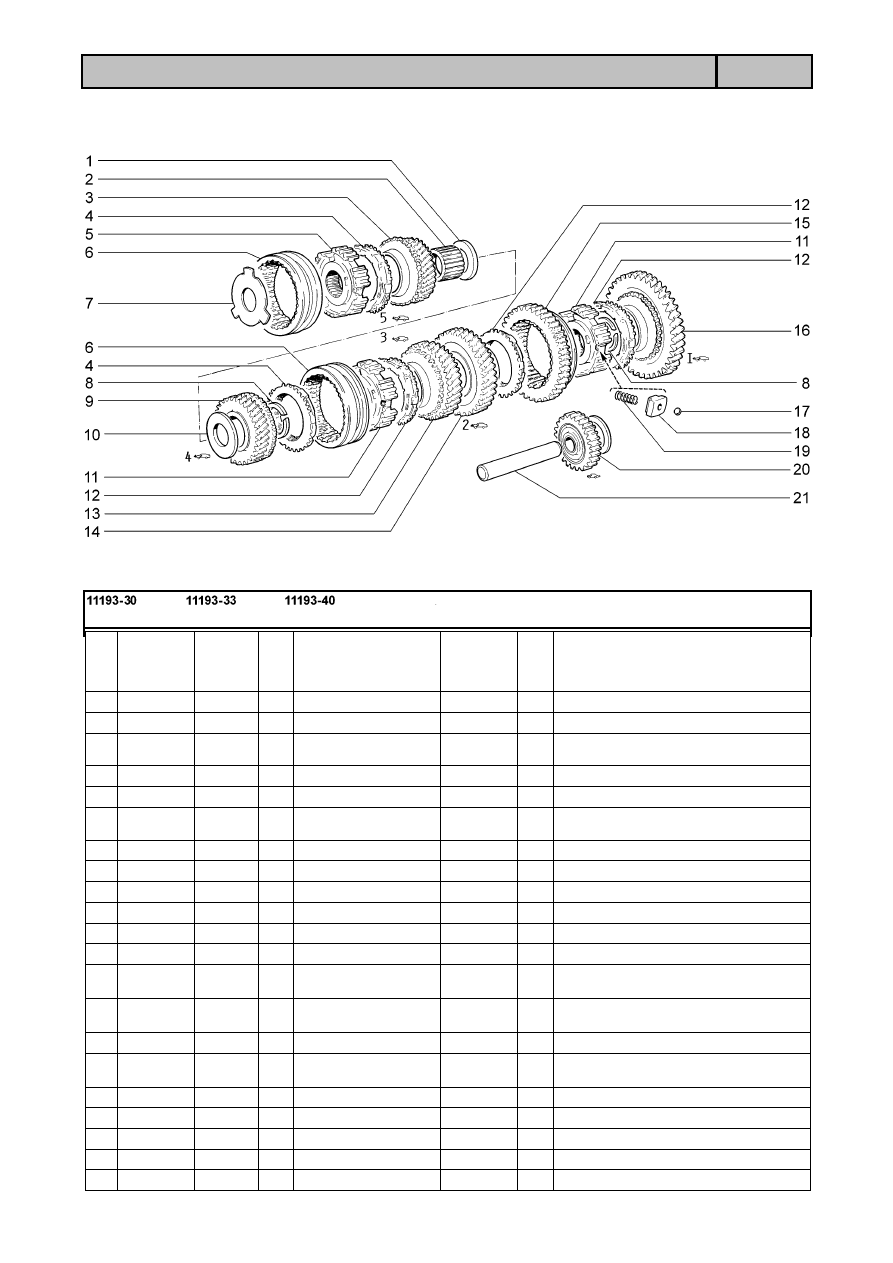

Шестерни коробки передач (10,110)

B230

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1701133&00

1

Втулка

2

+

21080&1701144&00

2

Кольцо дистанционное

3

+

21083&1701158&00

1

Шестерня 5&й передачи  вторичного
вала

4

+

21080&1701164&10

2

Кольцо блокирующее синхронизатора

5

+

21083&1701174&00

1

Ступица муфты синхронизатора

6

+

21080&1701116&10

2

Муфта скользящая 3&й, 4&й  и 5&й
передач

7

+

21083&1701166&00

1

Пластина упорная

8

+

21100&1701164&00

3

Кольцо блокирующее синхронизатора

9

+

21083&1701146&00

1

Шестерня 4&й передачи

10

+

21080&1701147&00

1

Втулка подшипника

11

+

21080&1701148&00

1

Шайба упорная

12

+

21080&1701149&00

1

Ступица синхронизатора

13

+

21080&1701131&10

1

Шестерня 3&й передачи вторичного
вала

14

+

21080&1701134&00

1

Полукольцо

15

+

21010&1702159&00

1

Шарик

16

+

21083&1701159&00

1

Шайба упорная

17

+

21080&1701135&00

1

Кольцо стопорное

18

+

21080&1701127&10

1

Шестерня 2&й передачи вторичного
вала

19

+

21080&1701117&00

2

Кольцо стопорное

20

+

21080&1701112&20

1

Шестерня 1&й передачи вторичного
вала

B10

Шестерни коробки передач (10,110)

B230

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

21

+

21080&1701108&00 ~

5

Подшипник

21

+

21080&1701108&01 ~

5

Подшипник

21

+

21080&1701108&02 ~

5

Подшипник

21

+

21080&1701108&03 ~

5

Подшипник

22

+

21080&1701173&00

9

Фиксатор

23

+

21080&1701171&00

9

Сухарь

24

+

21080&1701170&10

9

Пружина

25

+

21080&1701119&00

1

Ступица скользящей муфты

26

+

21100&1701175&10

1

Муфта скользящая  1&й и  2&й  передач

27

+

21100&1701080&00

1

Шестерня заднего хода

28

+

21080&1701092&00

1

Ось промежуточной шестерни

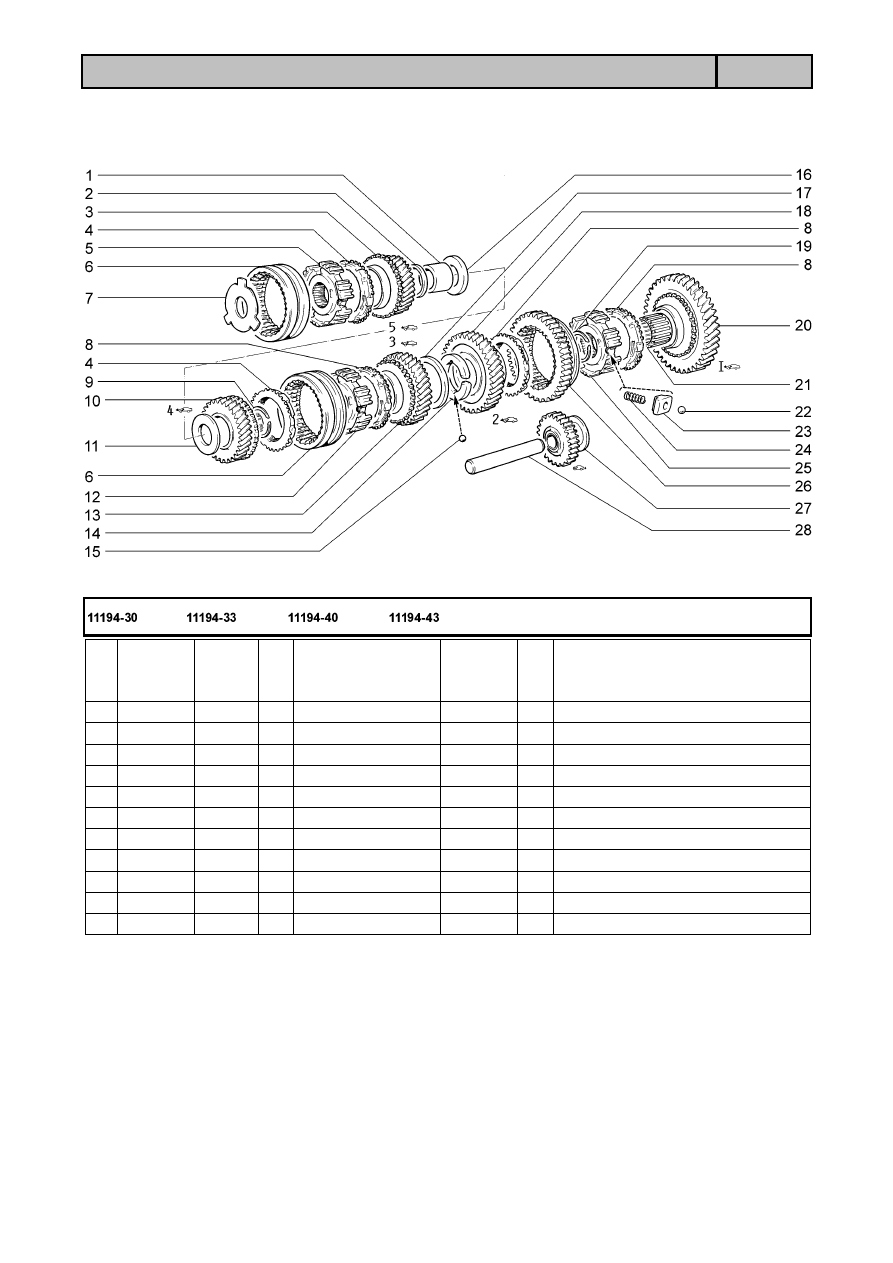

B11

Шестерни коробки передач

B231

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1701159&00

1

Шайба упорная

2

+

21100&1701133&00

1

Втулка

3

+

21100&1701158&00

1

Шестерня 5&й передачи  вторичного
вала

4

+

21080&1701164&10

2

Кольцо блокирующее синхронизатора

5

+

21083&1701174&00

1

Ступица муфты синхронизатора

6

+

21080&1701116&10

2

Муфта скользящая 3&й, 4&й  и 5&й
передач

7

+

21083&1701166&00

1

Пластина упорная

8

+

21080&1701117&00

2

Кольцо стопорное

9

+

21100&1701146&00

1

Шестерня 4&й передачи

10

+

21080&1701148&00

1

Шайба упорная

11

+

21080&1701119&00

2

Ступица скользящей муфты

12

+

21100&1701164&00

3

Кольцо блокирующее синхронизатора

13

+

21100&1701131&10

1

Шестерня 3&й передачи вторичного
вала

14

+

21100&1701127&10

1

Шестерня 2&й передачи вторичного
вала

15

+

21100&1701175&00

1

Муфта скользящая  1&й и  2&й  передач

16

+

21100&1701112&10

1

Шестерня 1&й передачи вторичного
вала

17

+

21080&1701173&00

9

Фиксатор

18

+

21080&1701171&00

9

Сухарь

19

+

21080&1701170&10

9

Пружина

20

+

21100&1701080&00

1

Шестерня заднего хода

21

+

21080&1701092&00

1

Ось промежуточной шестерни

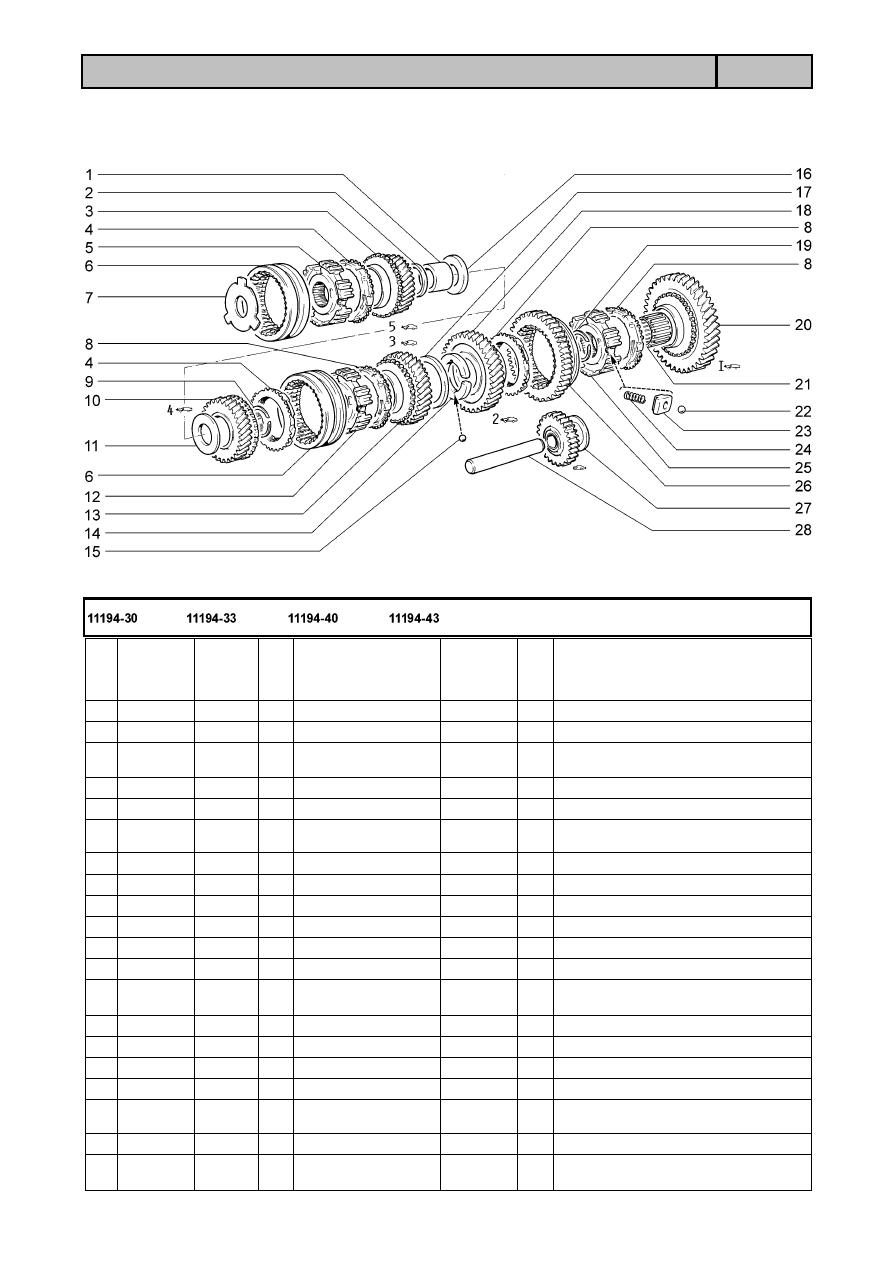

B12

Шестерни коробки передач

B232

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1701133&00

1

Втулка

2

+

21080&1701144&00

1

Кольцо дистанционное

3

+

21083&1701158&00

1

Шестерня 5&й передачи  вторичного
вала

4

+

21080&1701164&10

5

Кольцо блокирующее синхронизатора

5

+

21083&1701174&00

1

Ступица муфты синхронизатора

6

+

21080&1701116&10

2

Муфта скользящая 3&й, 4&й  и 5&й
передач

7

+

21083&1701166&00

1

Пластина упорная

8

+

21100&1701164&00

5

Кольцо блокирующее синхронизатора

9

+

21080&1701117&00

1

Кольцо стопорное

10

+

21100&1701146&00

1

Шестерня 4&й передачи

11

+

21080&1701148&00

1

Шайба упорная

12

+

21080&1701149&00

1

Ступица синхронизатора

13

+

21120&1701131&01

1

Шестерня 3&й передачи вторичного
вала

14

+

21080&1701134&00

2

Полукольцо

15

+

21010&1702159&00

1

Шарик

16

+

21083&1701159&00

1

Шайба упорная

17

+

21080&1701135&00

1

Кольцо стопорное

18

+

21120&1701127&01

1

Шестерня 2&й передачи вторичного
вала

19

+

21120&1701117&00

1

Кольцо стопорное

20

+

21120&1701112&01

1

Шестерня 1&й передачи вторичного
вала

B13

Шестерни коробки передач

B232

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

21

+

21080&1701108&00 ~

5

Подшипник

21

+

21080&1701108&01 ~

5

Подшипник

21

+

21080&1701108&02 ~

5

Подшипник

21

+

21080&1701108&03 ~

5

Подшипник

22

+

21080&1701173&00

9

Фиксатор

23

+

21080&1701171&00

9

Сухарь

24

+

21080&1701170&10

9

Пружина

25

+

21080&1701119&00

2

Ступица скользящей муфты

26

+

21100&1701175&10

1

Муфта скользящая  1&й и  2&й  передач

27

+

21100&1701080&00

1

Шестерня заднего хода

28

+

21080&1701092&00

1

Ось промежуточной шестерни

B14

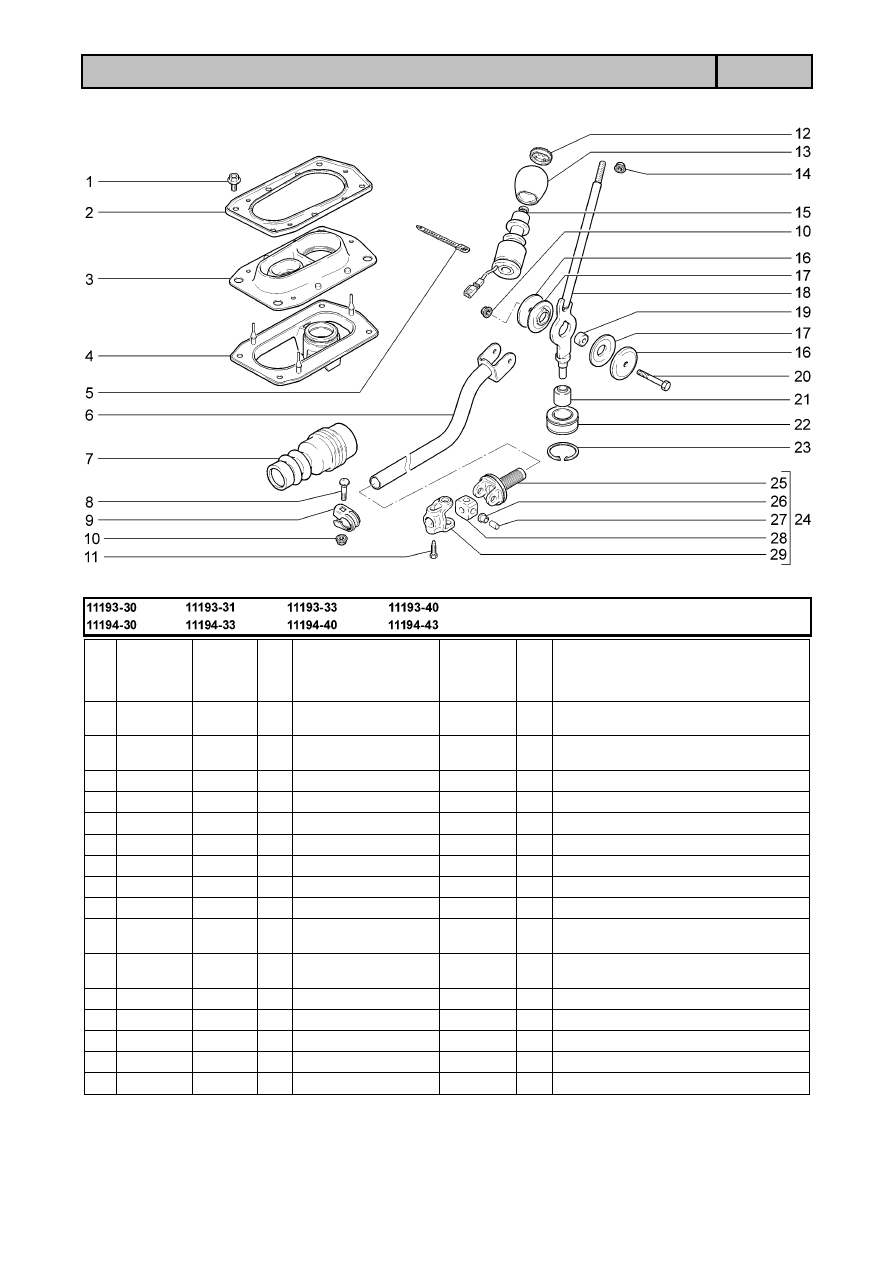

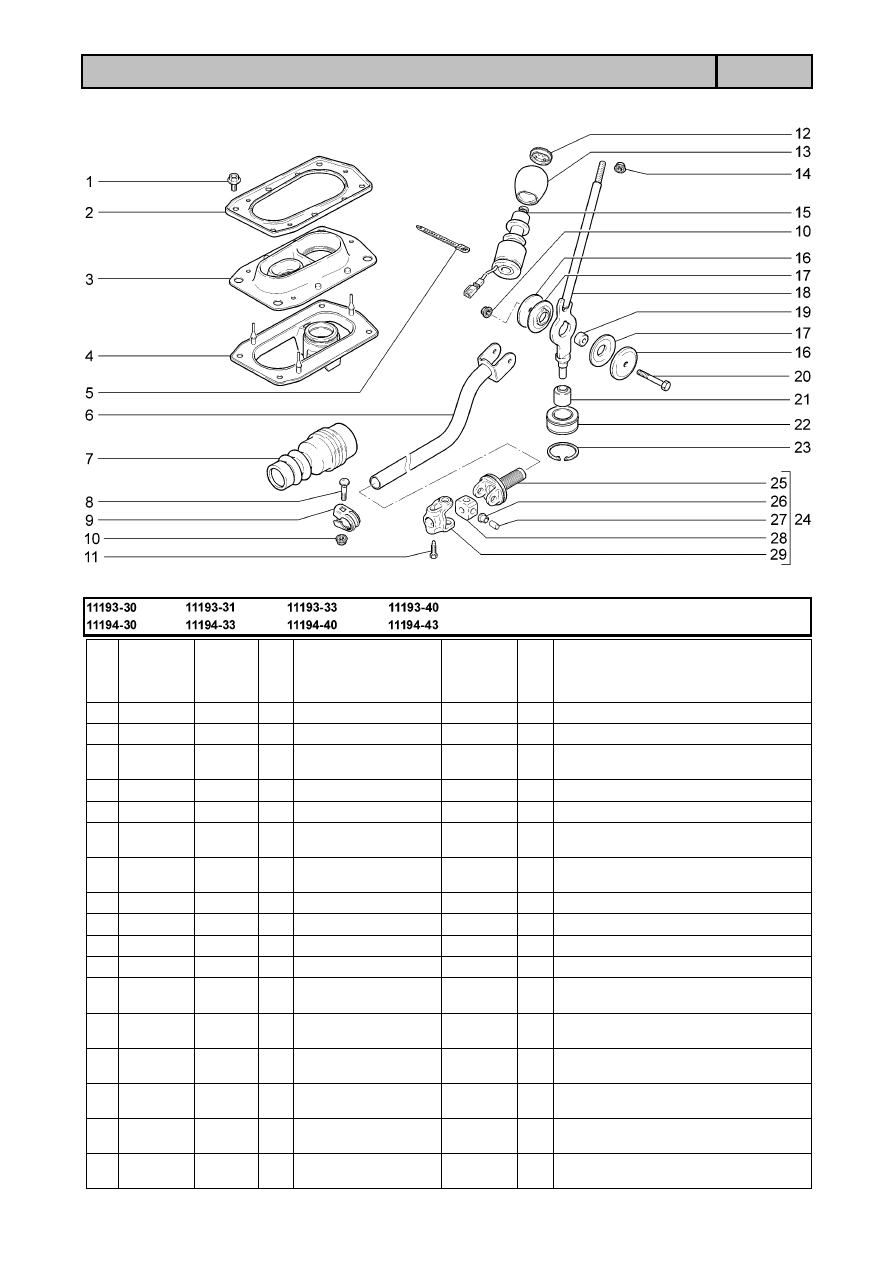

Привод  переключения  передач

B250

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1703340&00

4

Болт М8х16

2

+

11180&1703238&00

1

Пластина прижимная

3

+

11180&1703200&00

1

Чехол защитный тяги привода
управления

4

+

11180&1703190&00

1

Обойма шаровой опоры сборе

5

+

00001&0045676&80

1

Хомут 84,5

6

+

11180&1703138&00

1

Тяга привода управления коробкой
передач в сборе

7

+

11180&1703182&00

1

Чехол защитный штока выбора
передач

8

+

21100&1703367&00

1

Болт стяжного хомута

9

+

21100&1703148&00

1

Хомут

10

+

00001&0038322&01

2

Гайка М 8

11

+

21080&1703169&00

1

Винт конический

12

+

11180&1703124&00

1

Накладка рукоятки переключения
передач

13

+

11180&1703088&00

1

Рукоятка рычага переключения
передач в сборе

14

+

00001&0061008&11

1

Гайка М 8 с зубчатым буртиком

15

+

11180&1414100&01 ~

1

Гильза управления блокировкой
линии выбора заднего хода

15

+

11180&1414100&02 ~

1

Гильза управления блокировкой
линии выбора заднего хода

15

+

11180&1414100&03 ~

1

Гильза управления блокировкой
линии выбора заднего хода

B15

Привод  переключения  передач

B250

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

16

+

11180&1703371&00

2

Шайба упорная рычага переключения
передач

17

+

11180&1703226&00

2

Втулка шарнира рычага
переключения передач

18

+

11180&1703082&00

1

Рычаг переключения передач в сборе

19

+

11180&1703227&01

1

Втулка дистанционная оси рычага

20

+

00001&0060441&21

1

Болт М8х45

21

+

11180&1703380&00

1

Демпфер рычага управления в сборе

22

+

21230&1703360&00 ~

1

Опора шаровая сборе

22

+

21230&1703360&01 ~

1

Опора шаровая в сборе

23

+

21230&1703181&00

1

Кольцо стопорное

24

+

11180&1703160&00 ~

1

Шарнир тяги привода управления в
сборе

24

+

11180&1703160&01 ~

1

Шарнир тяги привода управления в
сборе

25

+

11180&1703170&00

1

Наконечник тяги привода

26

+

11180&1703166&00

4

Втулка шарнира

27

+

11180&1703178&00

4

Ось шарнира тяги

28

+

11180&1703294&00

1

Обойма шарнира тяги

29

+

11180&1703162&00

1

Корпус шарнира

B16

Тяга  реактивная

B251

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1703168&00

1

Шарнир реактивной тяги с
кронштейнами в сборе

2

+

11180&1703183&00

1

Проушина шарнира реактивной тяги

3

+

21100&1703188&00

1

Демпфер

4

+

00001&0061023&11

1

Гайка М8

5

+

00001&0005166&70

1

Шайба 8 пружинная

6

+

00002&0204136&01

1

Шайба 8

7

+

11180&1703189&00

2

Втулка

8

+

11180&1703320&00

1

Кронштейн крепления реактивной
тяги

9

+

11180&1703306&00

1

Заглушка реактивной тяги

10

+

11180&1703300&00

1

Тяга реактивная с пластиной в сборе

11

+

11180&1703340&00

2

Болт М8х16

12

+

21100&1703367&00

1

Болт стяжного хомута

13

+

21100&1703148&00

1

Хомут

14

+

00001&0038322&01

1

Гайка М 8 с зубчатым буртиком

B17

Механизм выбора и переключения передач

B260

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1702024&00

1

Вилка 1&ой и 2&ой передачи

2

+

11190&1703050&00

1

Механизм выбора передач в сборе

3

+

21100&1702046&00

1

Вилка заднего хода

4

+

21080&1107148&00

1

Шайба стопорная

5

+

21080&1702060&00

1

Шток 1&ой и 2&ой передачи

6

+

21080&1702071&00

1

Шток 3&ей и 4&ой передачи

7

+

21100&1702098&00

1

Шток 5&ой передачи

8

+

21080&1702030&00

1

Вилка 3&ой и 4&ой передачи

8

+

21100&1702036&00

1

Вилка 5&ой передачи

9

+

00001&0005164&70

6

Шайба  6 пружинная

10

+

21010&1702028&00

3

Болт крепления вилки

11

+

21010&1702077&00

4

Шарик

12

+

21010&1702087&00

4

Пружина фиксатора

13

+

21080&1011062&00

4

Кольцо

14

+

11110&1702112&00

4

Пробка фиксаторов штока

B18

Механизм выбора передач

B270

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&1703073&10

1

Опора пружины

2

+

21100&1703071&00

1

Шайба

3

11190&1703055&00

1

Рычаг выбора передач

4

+

11180&1703076&00

1

Пружина рычага выбора передач

5

+

11180&1703158&00 ~

1

Шайба опорная

5

+

11180&1703158&01 ~

1

Шайба опорная

6

+

21100&1703054&10

1

Корпус механизма

7

+

00001&0005164&70

1

Шайба 6 пружинная

8

+

21010&1702028&00

1

Болт крепления вилки

9

+

21100&1703028&00

1

Рычаг штока выбора

10

21100&1703072&00

1

Ось рычага

11

+

21100&1703069&00

1

Ось блокировочной скобы

12

+

21080&1703048&00

1

Корпус сальника

13

+

21100&1703024&00

1

Шток выбора передач

14

+

21080&1703042&01

1

Сальник штока выбора передач

15

+

21080&1703038&00

1

Винт конический

B19

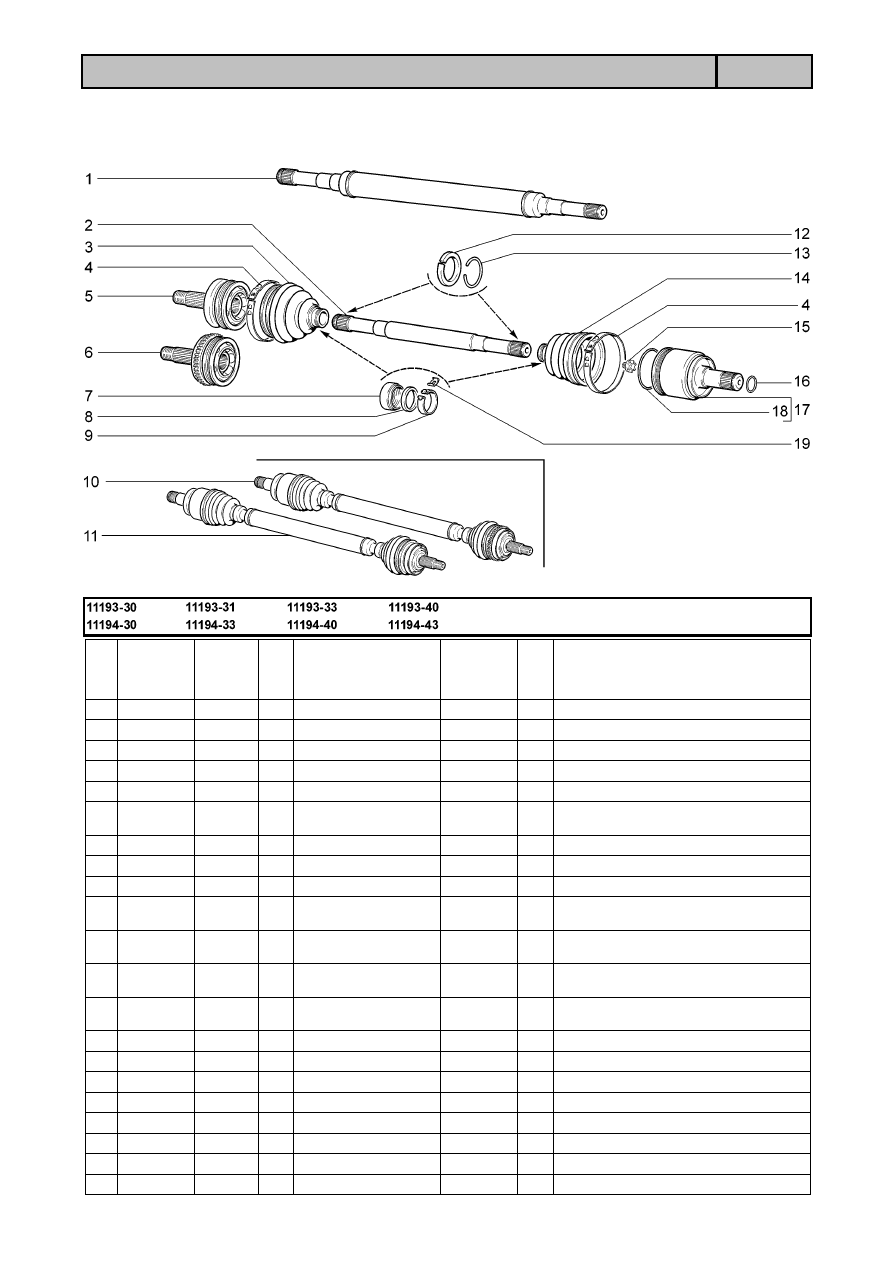

Привод передних колес

B400

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&2215092&00

1

Вал привода правый

2

+

11180&2215070&00

1

Вал привода левый

3

+

11180&2215030&00

2

Чехол наружного шарнира

4

+

21080&2215036&00

4

Хомут крепления чехла

5

+

21100&2215012&00

2

Шарнир наружный в сборе

6

+

11186&2215012&00

(15,16,

115,116)

2

Шарнир наружный в сборе

7

+

11180&2215075&00

4

Кожух клапана

8

+

11180&2215077&00

4

Клапан чехла

9

+

11180&2215035&00

4

Хомут крепления чехла

10

+

11180&2215010&10

(15,16,

115,116)

1

Привод правого переднего колеса в
сборе

10

+

11180&2215011&10

(15,16,

115,116)

1

Привод левого переднего колеса в
сборе

11

+

11180&2215010&00

1

Привод правого переднего колеса в
сборе

11

+

11180&2215011&00

1

Привод левого переднего колеса в
сборе

12

+

21210&2215082&00

4

Кольцо упорное

13

+

21210&2215084&00

4

Кольцо стопорное

14

+

11180&2215068&00

2

Чехол внутреннего шарнира

15

+

21080&2215073&01

2

Буфер вала

16

+

21080&2215104&00

2

Кольцо стопорное

17

+

21080&2215056&00

2

Шарнир внутренний

18

+

21080&2215086&00

2

Фиксатор внутреннего шарнира

19

+

11180&2215037&00

4

Скоба

B20

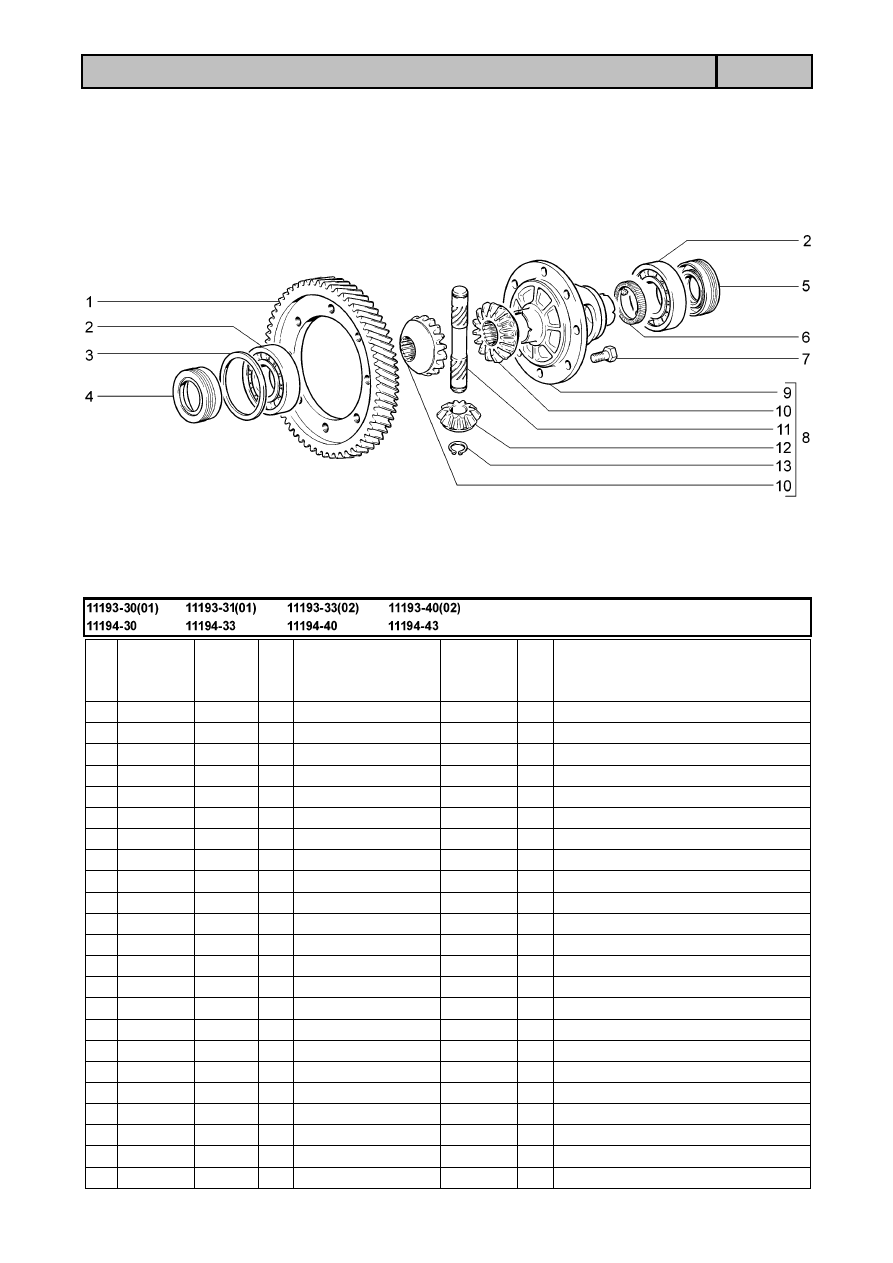

Дифференциал

B410

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&2302060&20

1

Шестерня ведомая главной передачи

1

+

21080&2302060&30

(01)(02)

1

Шестерня ведомая главной передачи

2

+

21080&2303036&01  ~

2

Подшипник коробки дифференциала

2

+

21080&2303036&02  ~

2

Подшипник коробки дифференциала

2

+

21080&2303036&03  ~

2

Подшипник коробки дифференциала

3

+

21080&2303090&00 ~

1

Кольцо регулировочное 1,65

3

+

21080&2303091&00 ~

1

Кольцо регулировочное 1,70

3

+

21080&2303092&00 ~

1

Кольцо регулировочное 1,75

3

+

21080&2303093&00 ~

1

Кольцо регулировочное 1,80

3

+

21080&2303094&00 ~

1

Кольцо регулировочное 1,85

3

+

21080&2303095&00 ~

1

Кольцо регулировочное 1,90

3

+

21080&2303096&00 ~

1

Кольцо регулировочное 1,95

3

+

21080&2303097&00 ~

1

Кольцо регулировочное 2,00

3

+

21080&2303098&00 ~

1

Кольцо регулировочное 2,05

3

+

21080&2303099&00 ~

1

Кольцо регулировочное 2,10

3

+

21080&2303100&00 ~

1

Кольцо регулировочное 2,15

3

+

21080&2303101&00 ~

1

Кольцо регулировочное 2,20

3

+

21080&2303102&00 ~

1

Кольцо регулировочное 2,25

3

+

21080&2303103&00 ~

1

Кольцо регулировочное 2,30

3

+

21080&2303104&00 ~

1

Кольцо регулировочное 2,35

3

+

21080&2303105&00 ~

1

Кольцо регулировочное 2,40

3

+

21080&2303106&00 ~

1

Кольцо регулировочное 2,45

3

+

21080&2303107&00 ~

1

Кольцо регулировочное 2,50















содержание      ..     4      5      6      7     ..
