LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 5

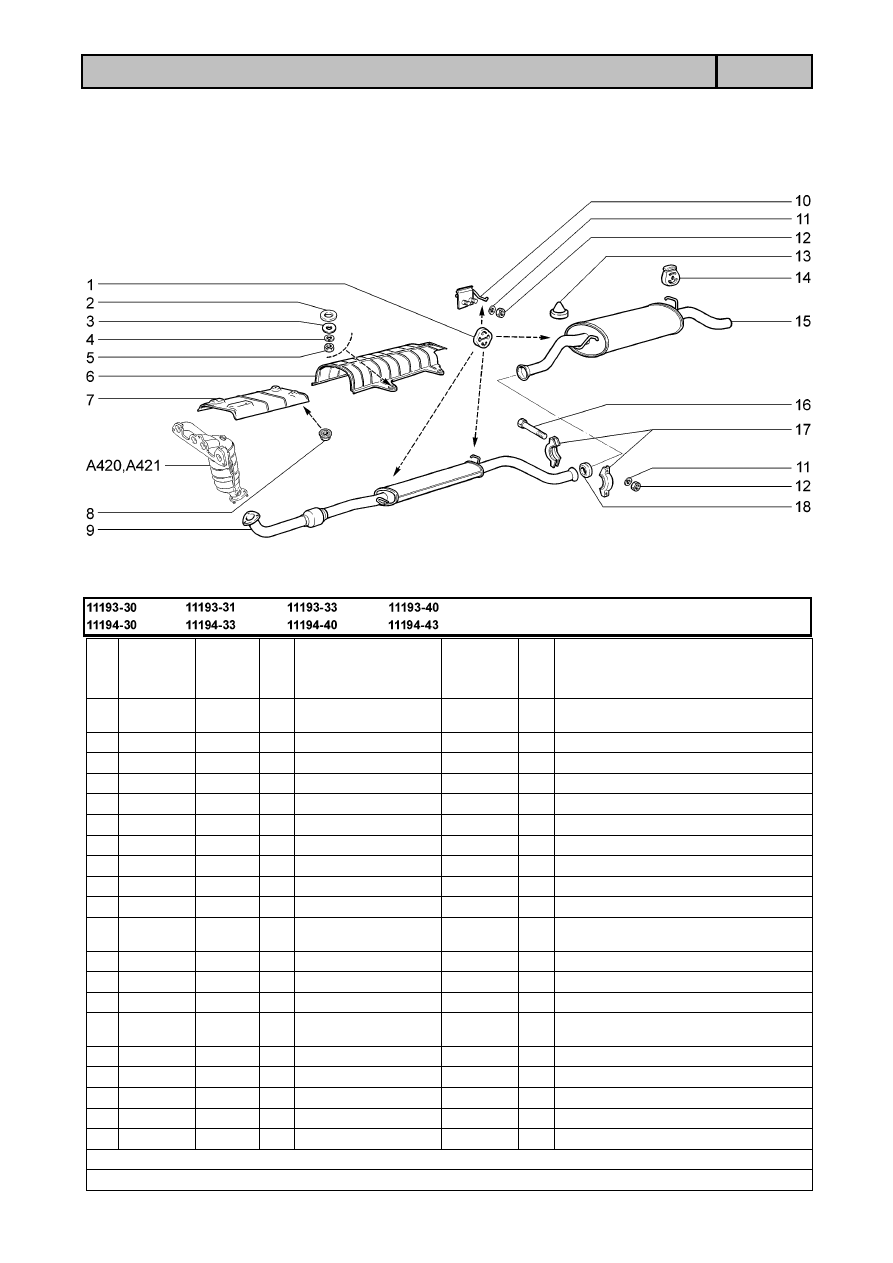

A51

Глушители

A430

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1203073&00

3

Подушка подвески системы выпуска
газов

2

+

00001&0005200&01

4

Шайба 12

3

+

00001&0026437&01

4

Шайба 6

4

+

00001&0005164&70

4

Шайба 6 пружинная

5

+

00001&0058962&11

4

Гайка М6

6

+

11180&1203104&00

1

Экран защиты пола кузова

7

+

11180&1206020&00

1

Экран защитный пола кузова

8

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

9

+

11180&1200020&00 !

1

Глушитель дополнительный

9

+

11180&1200020&02 !!

1

Глушитель дополнительный

10

+

11180&1203080&00

1

Кронштейн крепления глушителя
задний

11

+

00001&0005166&70

4

Шайба 8 пружинная

12

+

00001&0061008&11

4

Гайка М8

13

21030&5601155&00

2

Буфер

14

+

21213&1203073&00

1

Подушка подвески системы выпуска
газов

15

+

11190&1200010&00 ~ !

1

Глушитель основной

15

+

11190&1200010&02 ~ !!

1

Глушитель основной

16

+

00001&0060444&21

2

Болт М8х60

17

+

11180&1203064&00

2

Хомут соединительный

18

+

11180&1203121&00

1

Кольцо уплотнительное

11180&1200020&00  !  11190&1200010&00

11180&1200020&02  !!  11190&1200010&02

A52

Система смазки и вентиляции

A500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11110&1014240&00

1

Трубка вентиляции картера 260мм

2

+

00001&0001685&90

2

Хомут 12

3

+

00001&0045677&80

1

Хомут 126,5

4

+

11180&3829010&00 ~

1

Датчик контрольной лампы давления
масла

4

+

11180&3829010&02 ~

1

Датчик контрольной лампы давления
масла

5

+

21080&1011065&10

1

Прокладка насоса

6

+

21120&1011010&01

1

Насос масляный в сборе

7

+

00001&0009024&21

1

Болт М6х20

8

+

00001&0005164&70

1

Шайба 6 пружинная

9

+

21120&3847010&00 ~

1

Датчик индуктивный

9

+

21120&3847010&04 ~

1

Датчик индуктивный

10

+

21010&1012150&00

1

Штуцер

11

+

21050&1012005&00 ~

1

Фильтр масляный

11

+

21080&1012005&00 ~

1

Фильтр масляный

11

+

21080&1012005&08 ~

1

Фильтр масляный

11

+

21080&1012005&09 ~

1

Фильтр масляный

12

+

21120&1011257&00

6

Болт крепления масляного насоса

13

+

21080&1300080&60 ~ *

1

Хомут винтовой

13

+

21080&1300080&61 ~ *

1

Хомут винтовой

14

+

21120&1014059&10 *

1

Патрубок соединительный

15

+

11190&1009146&00

1

Крышка

16

+

21110&1014058&10

1

Шланг вытяжной вентиляции
верхний

A53

Система смазки и вентиляции

A500

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

17

+

00001&0001689&90

2

Хомут 22

18

+

21080&1300080&10

1

Хомут винтовой

19

+

21080&1014056&10

1

Шланг вытяжной вентиляции
нижний

20

+

21080&1108158&00

1

Держатель скобы

21

+

21080&1300080&20

1

Хомут винтовой

22

+

21080&1014213&20

1

Штуцер

23

+

21080&1014248&00

1

Кольцо уплотнительное

24

+

21080&1009045&00

1

Указатель уровня масла

25

+

21010&1009055&00

1

Уплотнитель

26

+

21150&1010076&00

2

Болт крепления маслоприемника

* & входит в состав фильтра воздушного 11180&1109010&00 (А300)

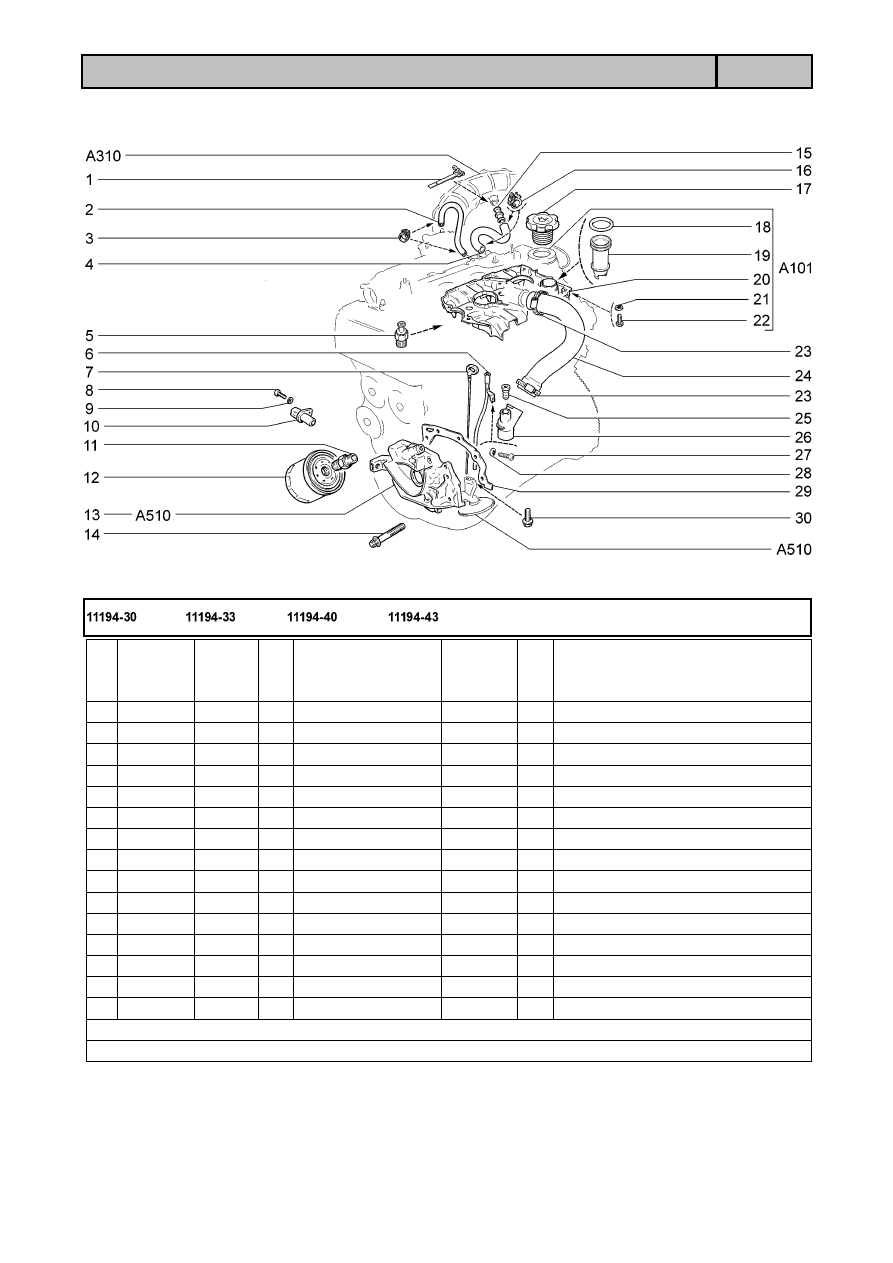

A54

Система смазки и вентиляции

A501

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1109112&00 *

1

Хомут ленточный

2

+

21120&1014240&00

1

Трубка вентиляции 300 мм

3

+

00001&0001685&90

2

Хомут 12

4

+

21124&1014058&00

1

Шланг вытяжной верхний

5

+

11180&3829010&00 ~

1

Датчик контрольной лампы давления
масла

5

+

11180&3829010&02 ~

1

Датчик контрольной лампы давления
масла

6

+

21124&1009080&00

1

Трубка направляющая

7

+

21120&1009045&00

1

Указатель уровня масла

8

+

00001&0009024&21

1

Болт М6х20

9

+

00001&0005164&70

1

Шайба 6 пружинная

10

+

21120&3847010&00 ~

1

Датчик положения коленвала

10

+

21120&3847010&04  ~

1

Датчик положения коленвала

11

+

21010&1012150&00

1

Штуцер

12

+

21050&1012005&00 ~

1

Фильтр масляный

12

+

21080&1012005&00 ~

1

Фильтр масляный

12

+

21080&1012005&08 ~

1

Фильтр масляный

12

+

21080&1012005&09 ~

1

Фильтр масляный

13

+

21120&1011010&01

1

Насос масляный

14

+

21120&1011257&00

6

Болт крепления масляного насоса

15

+

21120&1014059&10  *

1

Патрубок соединительный

16

+

00001&0001689&90

2

Хомут 22

17

+

11190&1009146&00

1

Крышка

A55

Система смазки и вентиляции

A501

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

21124&1014166&00 **

1

Уплотнитель маслоотражателя

19

+

21124&1014164&00 **

1

Маслоотражатель сепаратора

20

+

21120&1014231&10 **

1

Сеператор

21

+

00001&0026052&71 **

6

Шайба 5 стопорная

21

+

00001&0026444&01 **

1

Шайба 6 стопорная

22

+

00001&0009020&21 **

1

Болт М6х12

22

+

00001&0009778&21 **

6

Болт М5х16

23

+

21080&1300080&20

2

Хомут винтовой

24

+

21120&1014056&00

1

Шланг вытяжной нижний

25

+

21120&1009078&00

1

Уплотнитель

26

+

21120&1014213&00

1

Штуцер

27

+

00001&0076713&01

1

Винт 4,9х19

28

+

00001&0025990&71

1

Шайба 6 стопорная

29

+

21080&1011065&10

1

Прокладка насоса

30

+

21150&1010076&00

2

Болт крепления маслоприемника

*   & входит в состав фильтра воздушного 11184&1109010&00, 11184&1109010&01 (А301)

** & входит в состав крышки 21124&1003260&00 (А101)

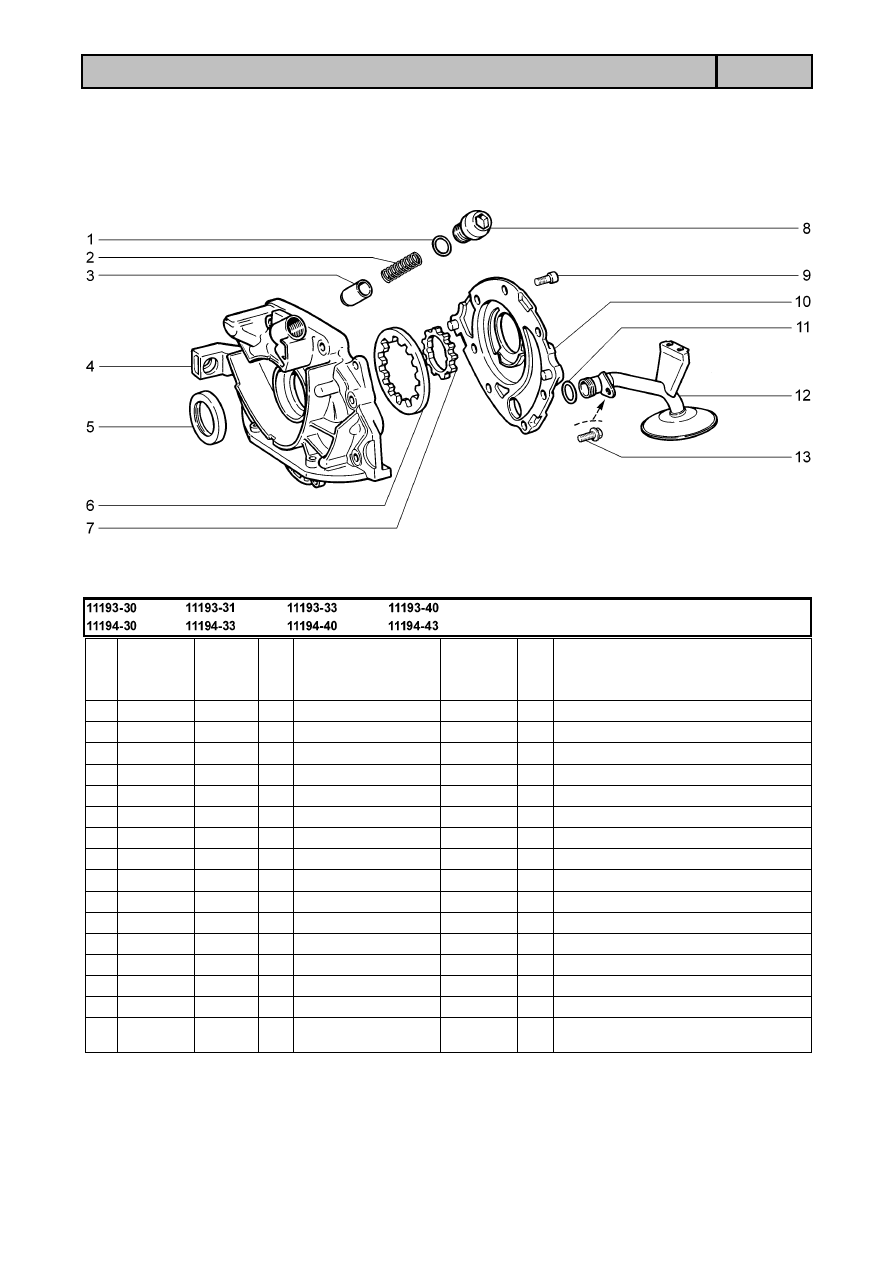

A56

Насос масляный

A510

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1011062&00

1

Кольцо уплотнительное

2

+

21080&1011058&00

1

Пружина

3

+

21080&1011090&00

1

Клапан редукционный

4

21120&1011052&01

1

Крышка насоса

5

+

21080&1005034&00 ~

1

Сальник

5

+

21080&1005034&01 ~

1

Сальник

5

+

21080&1005034&02 ~

1

Сальник

5

+

21080&1005034&03  ~

1

Сальник

6

+

21080&1011032&00

1

Шестерня ведомая

7

+

21080&1011045&00

1

Шестерня ведущая

8

+

21120&1011061&00

1

Пробка

9

+

21080&1011023&10

6

Болт М6х20

10

+

21080&1011015&00

1

Корпус насоса

11

+

21080&1010075&00

1

Кольцо уплотнительное

12

+

21080&1010010&00

1

Приемник насоса

13

+

21150&1010077&00

1

Болт крепления маслоприемника
передний

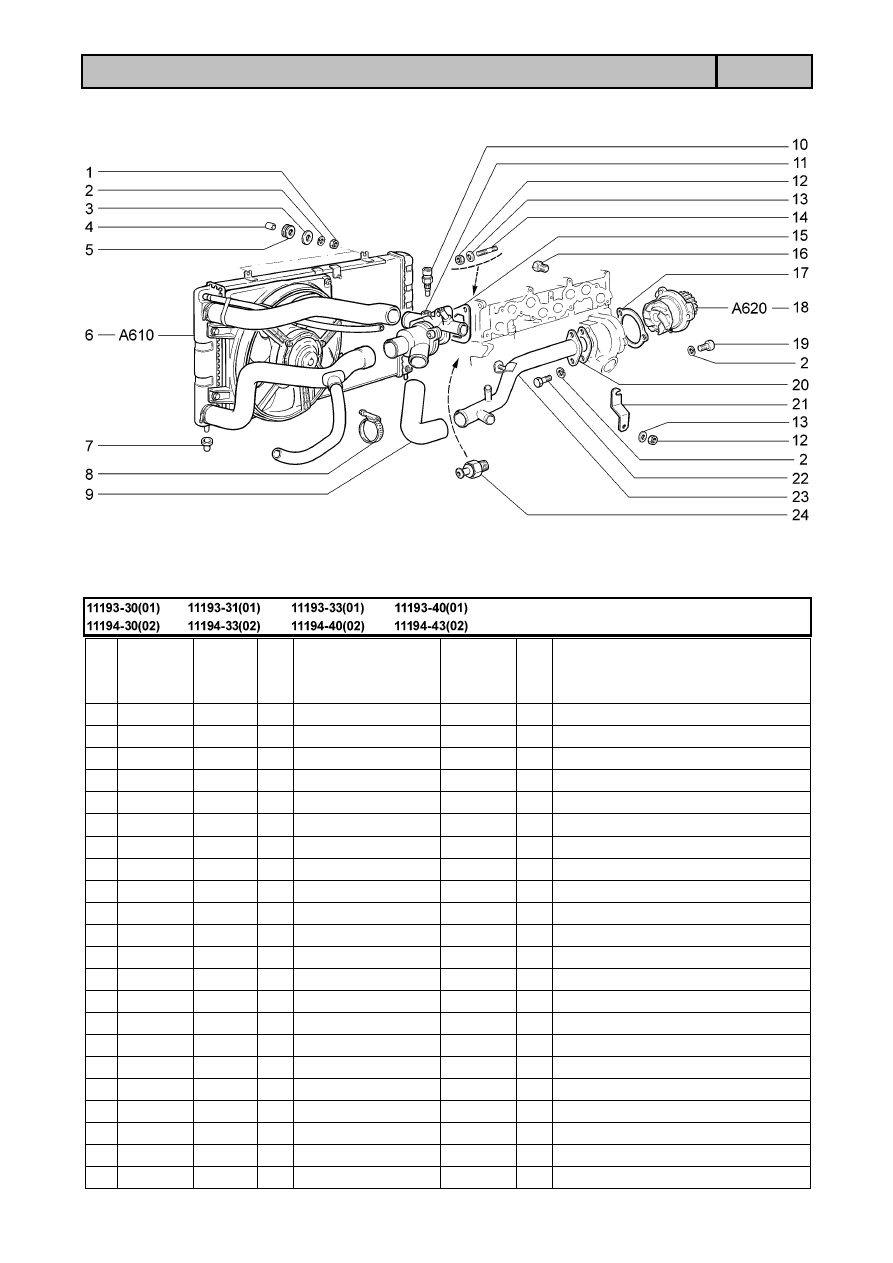

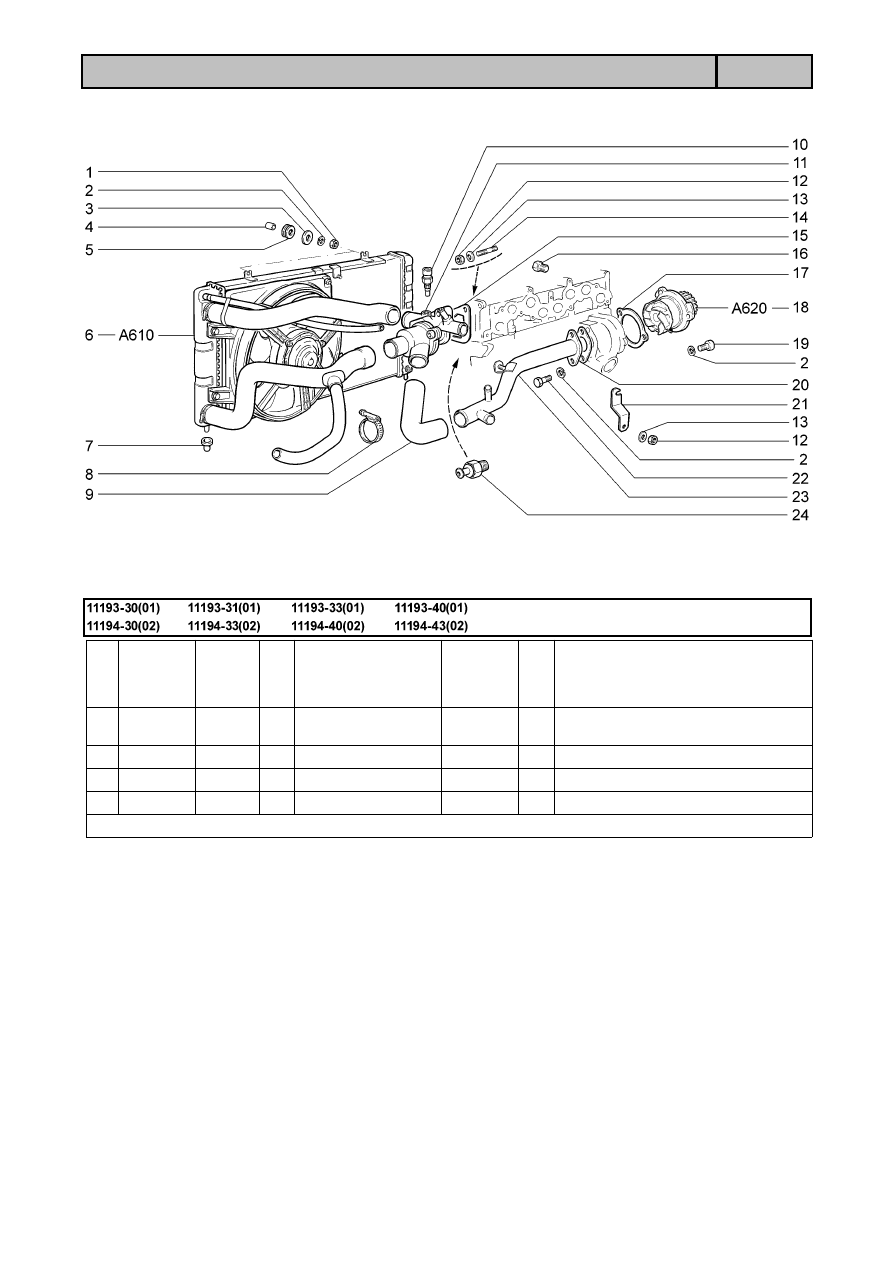

A57

Система охлаждения

A600

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0058962&21

2

Гайка М6

2

+

00001&0005164&70

7

Шайба 6 пружинная

3

+

00001&0026437&01

2

Шайба 6

4

+

21030&1308031&00

2

Втулка промежуточная

5

+

21030&1308030&00

2

Втулка упругая

6

+

11180&1300010&00

(01)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

6

+

11180&1300010&10

(01&14,

114,116)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

6

+

11190&1300010&30

(02)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

6

+

11190&1300010&40

(02&14,16,

114,116)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

7

+

21230&1302060&00

2

Опора подвески радиатора

8

+

21080&1300080&70 ~

4

Хомут винтовой в сборе

8

+

21080&1300080&71 ~

4

Хомут винтовой в сборе

9

+

11180&1303093&00 *

(01)

1

Шланг соединительный

9

+

11190&1303093&00 *

(02)

1

Шланг соединительный

10

+

21120&3851010&00 ~ *

1

Датчик температуры охлаждающей
жидкости

10

+

21120&3851010&05 ~ *

1

Датчик температуры охлаждающей
жидкости

11

+

11180&1306010&00 ~ *

1

Термостат

11

+

11180&1306010&01 ~ *

1

Термостат

11

+

11180&1306010&02 ~ *

1

Термостат

A58

Система охлаждения

A600

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

11

+

11180&1306010&03 ~ *

1

Термостат

12

+

00001&0061008&11 *

3

Гайка М8

13

+

00001&0011980&73 *

3

Шайба 8 пружинная коническая

14

+

00001&0035175&21 *

1

Шпилька М8х45

14

+

00001&0035435&21 *

1

Шпилька М8х25

15

+

21080&1303017&00  ~ *

1

Прокладка

15

+

21080&1303017&01  ~ *

1

Прокладка

15

+

21080&1303017&02  ~ *

1

Прокладка

15

+

21080&1303017&04  ~ *

1

Прокладка

15

+

21080&1303017&06  ~ *

1

Прокладка

16

+

21010&1305026&00 *

1

Пробка сливная

17

+

21080&1307042&00  ~ *

1

Прокладка корпуса водяного насоса

17

+

21080&1307042&01 ~ *

1

Прокладка корпуса водяного насоса

18

+

21090&1307010&00 *

(01)

1

Насос водяной в сборе

18

+

21126&1307010&00 *

(02)

1

Насос водяной в сборе

19

+

21080&1011023&00

3

Болт

20

+

21080&1303067&00 ~ *

1

Прокладка

20

+

21080&1303067&01 ~ *

1

Прокладка

20

+

21080&1303067&04 ~ *

1

Прокладка

20

+

21080&1303067&06 ~ *

1

Прокладка

21

+

11180&1303069&00 *

1

Кронштейн

22

+

00001&0009024&21 *

2

Болт М6х20

A59

Система охлаждения

A600

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

23

+

11180&1303055&00 *

1

Труба подводящая водяного насоса в
сборе

24

+

11180&3828110&00 ~ *

1

Датчик указателя температуры воды

24

+

11180&3828110&01 ~ *

1

Датчик указателя температуры воды

24

+

11180&3828110&02 ~ *

1

Датчик указателя температуры воды

* & входит в состав двигателя (А001, А002)

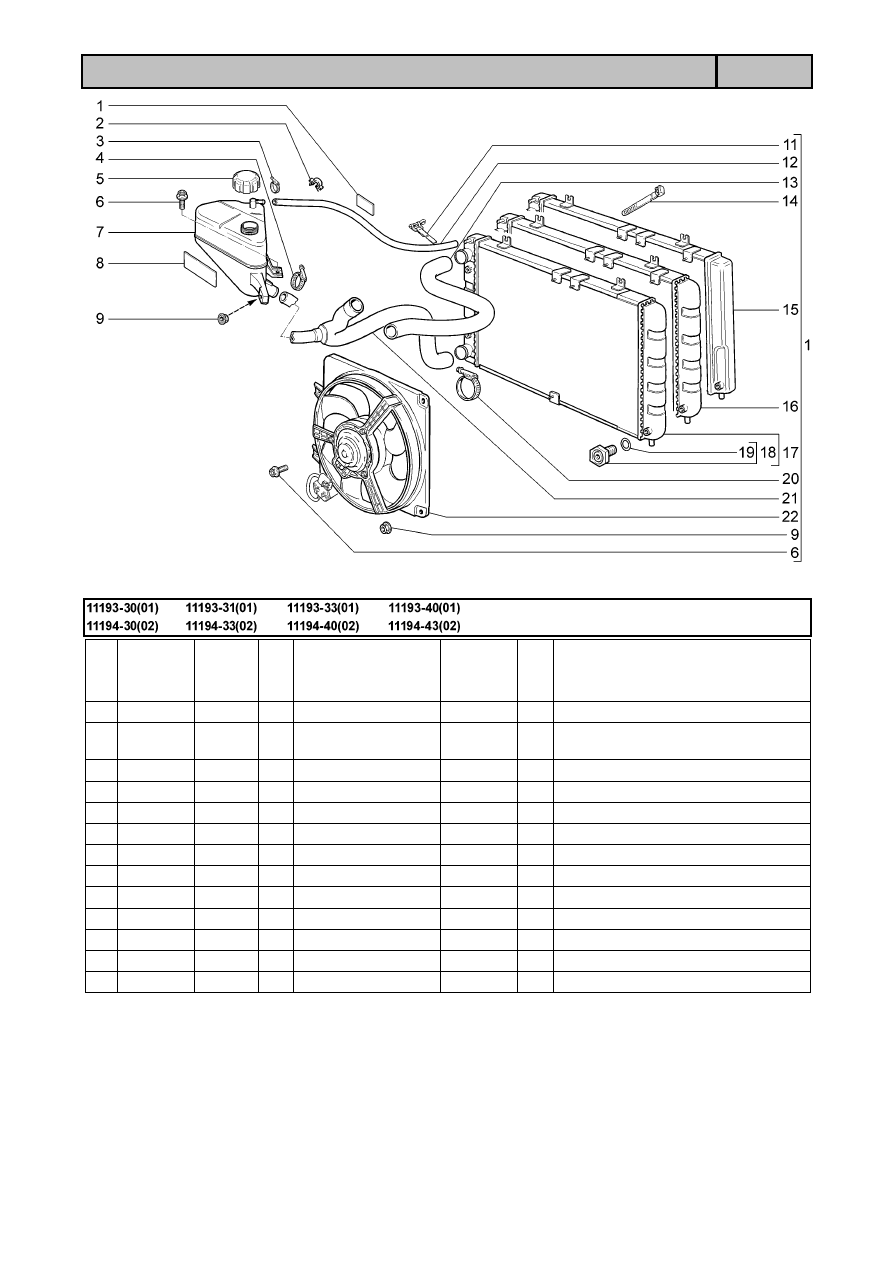

A60

Радиатор и бачок расширительный

A610

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1300101&00

(01)

1

Прокладка

2

+

00001&0045694&80

1

Скоба 16х3

3

+

21080&1300080&40  ~

1

Хомут винтовой в сборе

3

+

21080&1300080&41  ~

1

Хомут винтовой в сборе

4

+

21080&1300080&60  ~

1

Хомут винтовой в сборе

4

+

21080&1300080&61  ~

1

Хомут винтовой в сборе

5

+

21080&1311065&01  ~

1

Пробка расширительного бачка

5

+

21080&1311065&03  ~

1

Пробка расширительного бачка

6

+

00001&0038360&21

3

Болт М6х12 с зубчатым буртиком

7

+

11180&1311010&00

1

Бачок расширительный в сборе

8

+

21100&1311094&00

1

Прокладка расширительного бачка

9

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

10

+

11180&1300010&00

(01)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

10

+

11180&1300010&10

(01&14,

114,116)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

10

+

11190&1300010&30

(02)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

10

+

11190&1300010&40

(02&14,16,

114,116)

1

Радиатор с трубопроводами и
э/вентилятором в сборе

11

+

00001&0021700&90

1

Хомут 16 ленточный

12

+

11180&1303095&00

(01)

1

Трубка пароотводящая радиатора

12

+

11190&1303095&00

(02)

1

Трубка пароотводящая радиатора

13

+

11180&1303025&00

(01)

1

Шланг подводящий радиатора

13

+

11190&1303025&00

(02)

1

Шланг подводящий радиатора

A61

Радиатор и бачок расширительный

A610

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21080&3401228&00

1

Хомут

15

+

11190&1301012&02

(14,16,

114,116)

1

Радиатор в сборе

16

+

11190&1301012&00

(02)

1

Радиатор в сборе

17

+

11180&1301012&00

(01)

1

Радиатор в сборе

18

+

11180&1305027&00

1

Пробка сливная радиатора

19

+

21080&1305029&00

1

Кольцо уплотнительное

20

+

21080&1300080&70 ~

2

Хомут винтовой в сборе

20

+

21080&1300080&71 ~

2

Хомут винтовой в сборе

21

+

11180&1303008&00 ~

(01)

1

Шланг отводящий радиатора

21

+

11180&1303008&01 ~

(01)

1

Шланг отводящий радиатора

21

+

11190&1303008&00

(02)

1

Шланг отводящий радиатора

22

+

11180&1300025&00 ~

1

Электровентилятор с кожухом в сборе

22

+

11180&1300025&01 ~

1

Электровентилятор с кожухом в сборе

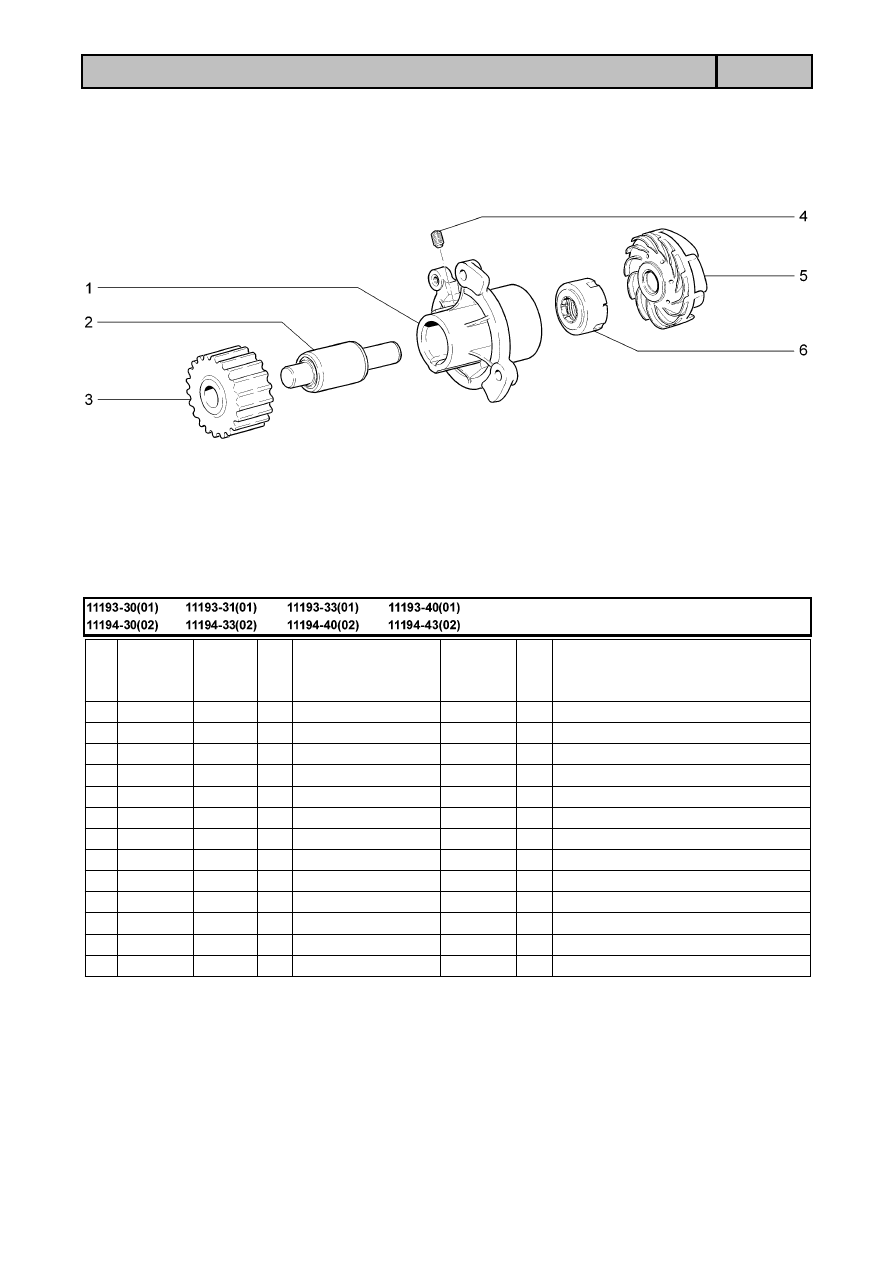

A62

Насос водяной

A620

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1307015&00

1

Корпус

2

+

21080&1307027&12  ~

1

Подшипник водяного насоса

2

+

21100&1307027&00  ~

1

Подшипник водяного насоса

2

+

21100&1307027&01  ~

1

Подшипник водяного насоса

3

+

21080&1307040&20

(01)

1

Шкив зубчатый

3

21126&1307040&00  ~

(02)

1

Шкив зубчатый

3

21126&1307040&01  ~

(02)

1

Шкив зубчатый

4

+

00001&0037463&30

1

Винт М6х10 установочный

5

+

21090&1307030&00

1

Крыльчатка водяного насоса

6

+

21010&1307013&00  ~

1

Сальник

6

+

21010&1307013&01  ~

1

Сальник

6

+

21010&1307013&02  ~

1

Сальник

6

+

21080&1307013&00  ~

1

Сальник

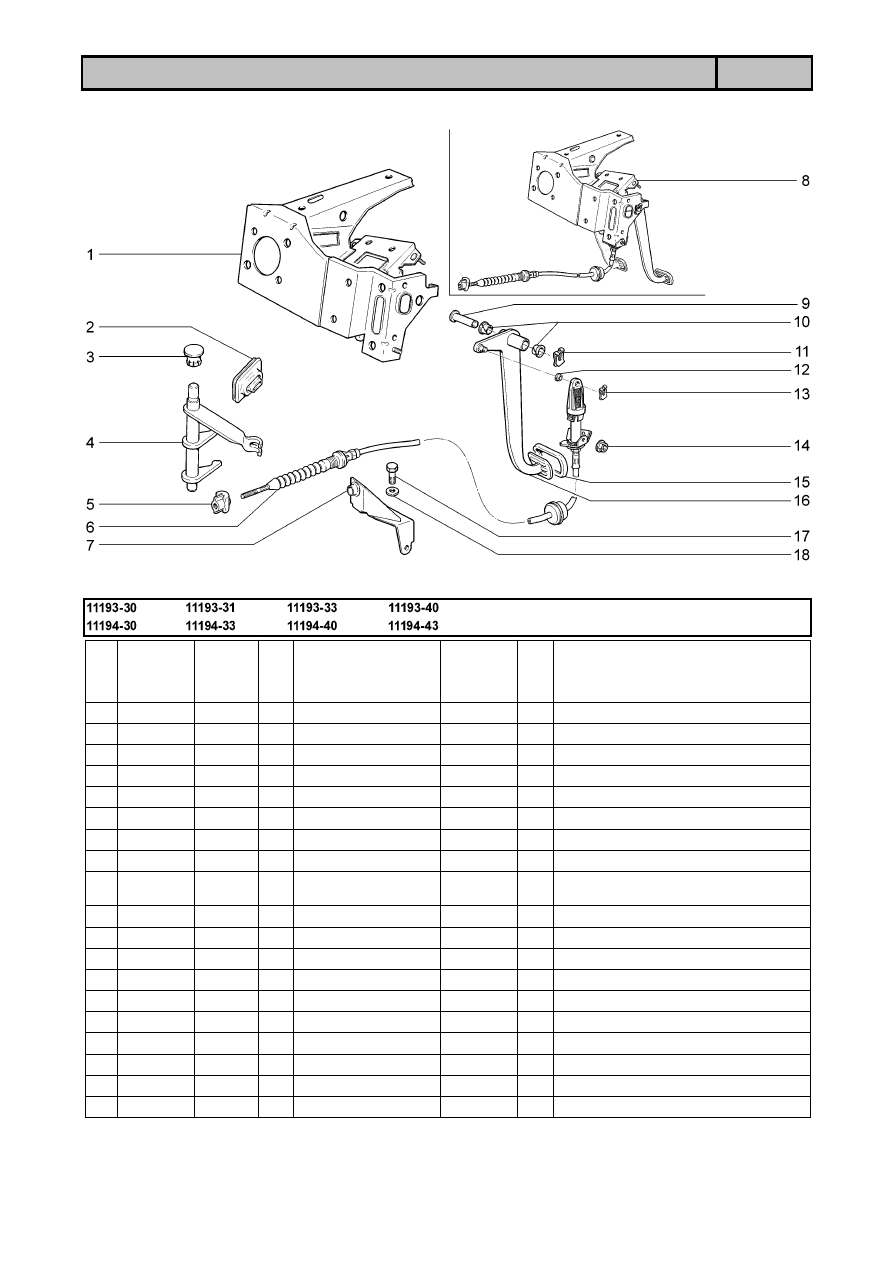

B1

Привод сцепления

B110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1602060&00

1

Усилитель с кронштейнами педалей

2

+

21100&1601211&00

1

Чехол

3

+

21080&1601216&00 ~

1

Втулка

3

+

21080&1601216&01 ~

1

Втулка

4

+

21100&1601200&00

1

Вилка выключения сцепления

5

+

11180&1602266&00

1

Поводок троса привода сцепления

6

+

11180&1602210&00

1

Трос привода  сцепления

7

+

11180&1602292&00

1

Кронштейн крепления троса

8

+

11180&1602006&00

1

Педали сцепления и тормоза с
кронштейнами в сборе

9

+

21100&1602050&00

1

Ось педалей

10

+

21210&1804043&00

2

Втулка

11

+

21080&1602059&00

1

Скоба  стопорная оси педалей

12

+

21080&1602096&00

1

Втулка

13

+

00001&0010640&76

1

Скоба 8

14

+

00001&0038318&01

1

Гайка М5 c зубчатым буртиком

15

+

21100&1602048&00

1

Накладка педали

16

+

11180&1602010&10

1

Педаль сцепления

17

+

00001&0013069&21

1

Болт М10х1,25х30

18

+

00001&0011983&73

1

Шайба 10 пружинная коническая

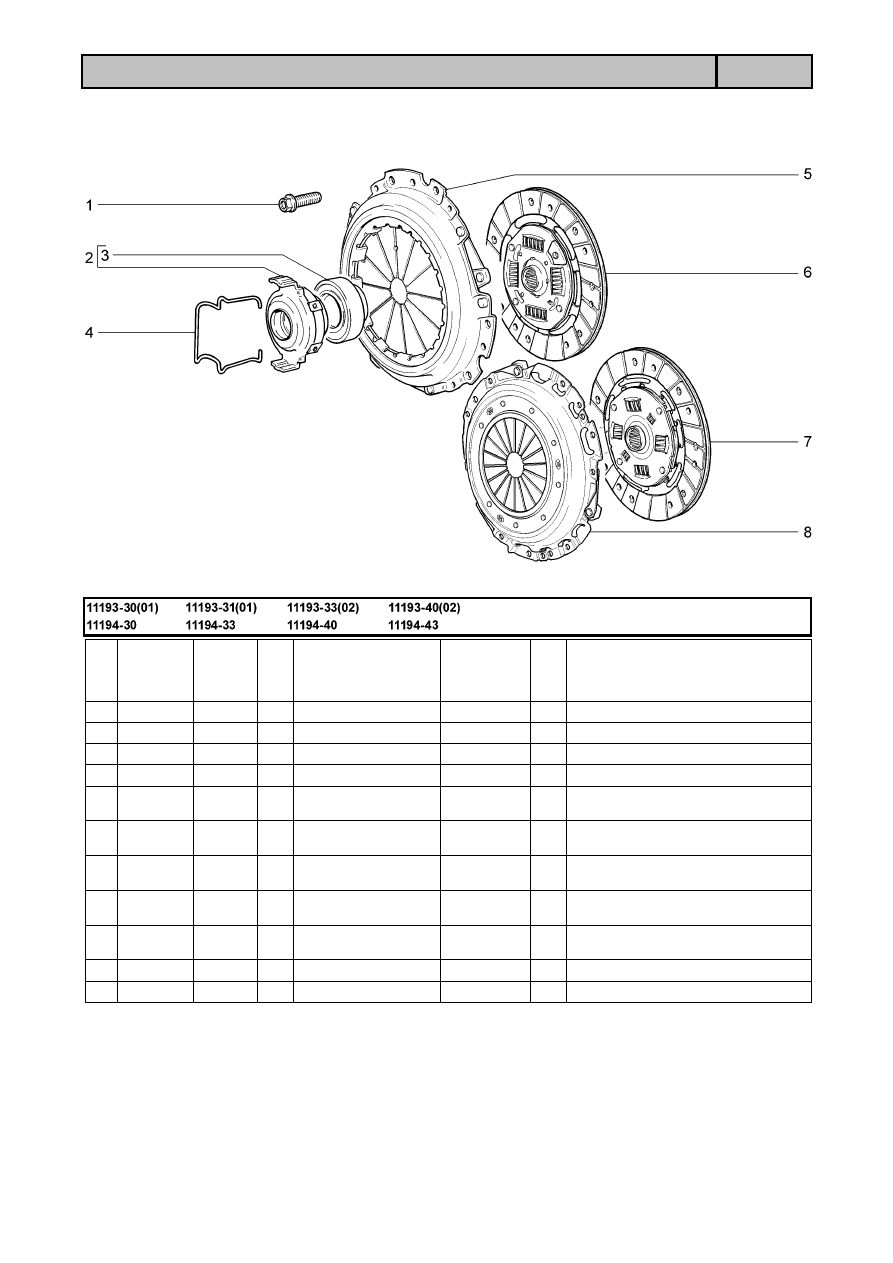

B2

Сцепление

B140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1601207&00

6

Болт

2

+

21100&1601180&01

1

Муфта

3

+

11110&1601182&00

1

Подшипник сцепления

4

+

21080&1601188&00

2

Пружина

5

+

21090&1601085&00

(01&10,110)

1

Диск сцепления нажимной в сборе

5

+

21110&1601085&00

(01&14,114,

116)(02)

1

Диск сцепления нажимной в сборе

6

+

11186&1601130&00 ~

(01&14,

114,116)(02)

1

Диск ведомый в сборе

6

+

21120&1601130&00 ~

(01&14,114,

116)(02)

1

Диск ведомый в сборе

6

+

21130&1601130&00

(01&10,110)

1

Диск ведомый в сборе

7

+

21703&1601130&10

1

Диск ведомый в сборе

8

+

21703&1601085&10

1

Диск сцепления нажимной в сборе

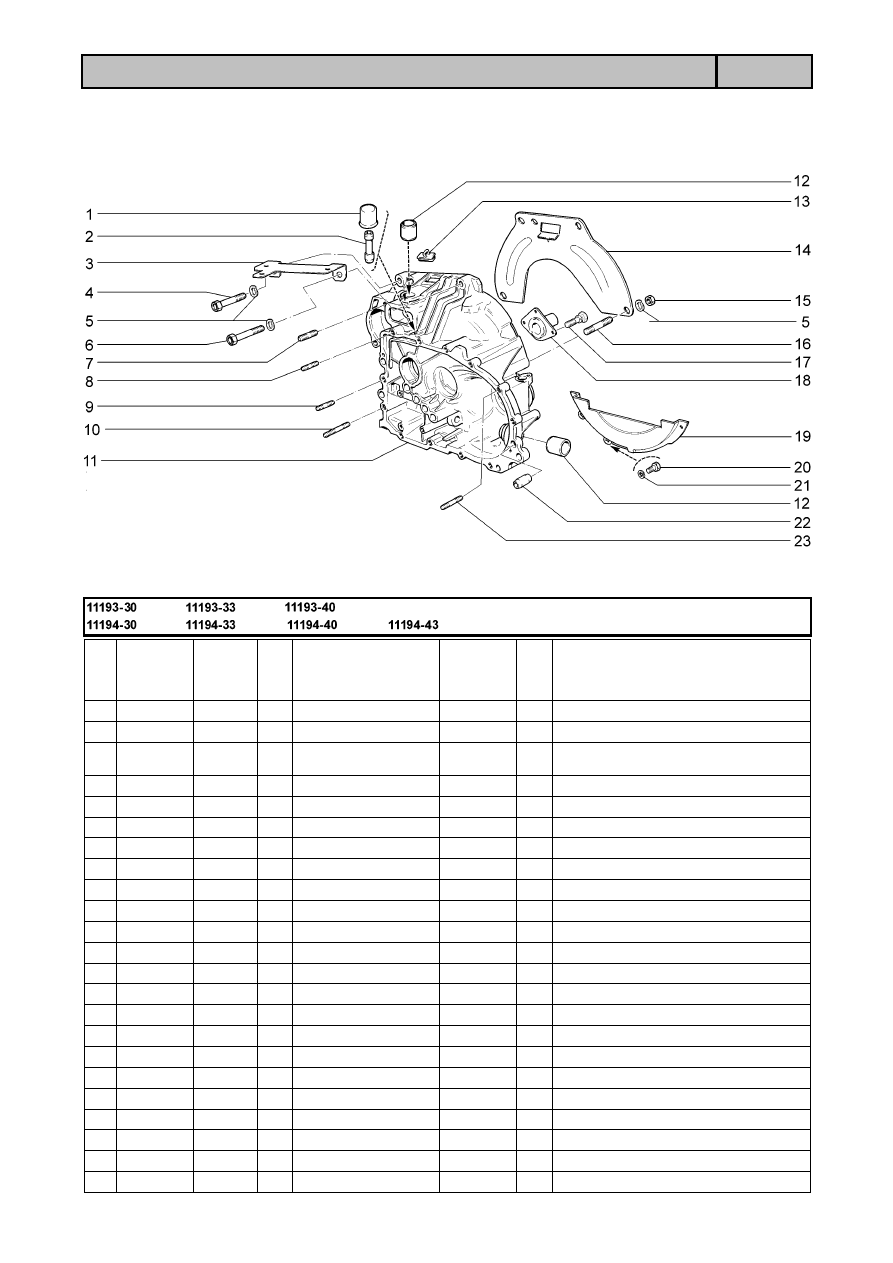

B3

Картер сцепления (10,110)

B150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1601210&00

2

Втулка опоры вала вилки
выключения сцепления

2

+

11110&1700022&00

1

Колпачок сапуна

3

+

21100&1700021&00

1

Корпус сапуна

4

+

00001&0005170&70

6

Шайба 12 пружинная

5

+

00001&0055410&21

2

Болт М12х1,25х60

6

+

00001&0035435&21

11 Шпилька М8х25

7

+

00001&0055413&21

1

Болт М12х1,25х75

8

+

21080&1601220&00

1

Втулка опоры вала стартера

9

+

00001&0035441&21

2

Шпилька М8х55

10

+

21093&1701018&03

1

Прокладка

11

+

00001&0035436&21

1

Шпилька М8х30

12

+

21010&1701017&00

2

Штифт центрирующий

13

+

21080&1601223&00

1

Заглушка

14

+

21090&1601015&10

1

Картер сцепления

15

+

21080&1601120&00

1

Крышка верхняя

16

+

00001&0061015&11

4

Гайка М12х1,25

17

+

00001&0035528&21

1

Шпилька М12х1,25х50

18

+

21090&1601190&00

1

Втулка

19

+

00001&0009021&21

6

Болт М6х14

20

+

00001&0005164&70

6

Шайба 6 пружинная

21

+

21100&1601121&00

1

Крышка нижняя

22

+

21080&3802826&00

1

Втулка

23

00001&0035437&21

1

Шпилька М8х35

B4

Картер сцепления

B151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11110&1700022&00

1

Колпачок сапуна

2

+

21100&1700021&00

1

Корпус сапуна

3

+

11180&3724584&00

1

Кронштейн крепления жгута
проводов

4

+

00001&0055410&21

1

Болт М12х1,25х60

5

+

00001&0005170&70

6

Шайба 12 пружинная

6

+

00001&0055413&21

2

Болт М12х1,25х75

7

+

00001&0035464&21

2

Шпилька М10х1,25х28

8

+

00001&0035434&21

9

Шпилька М8х28

9

+

00001&0035436&21

2

Шпилька М8х30

10

+

00001&0035442&21

1

Шпилька М8х60

11

+

21110&1601015&10

1

Картер сцепления

12

+

21080&1601210&00

2

Втулка

13

+

21080&1601223&00

1

Заглушка

14

+

21100&1601120&00

1

Крышка верхняя

15

+

00001&0061015&11

3

Гайка М12х1,25

16

+

00001&0035529&21

1

Шпилька М12х1,25х55

17

+

00001&0038242&11

3

Болт М6х14 с пружинной шайбой

18

+

21090&1601190&00

1

Втулка направляющая

19

+

21100&1601121&00

1

Крышка нижняя

20

+

00001&0009021&21

6

Болт М6х14

21

+

00001&0005164&70

3

Шайба 6 пружинная

22

+

21010&1701017&00

2

Штифт

23

+

00001&0035437&21

1

Шпилька М8х35
