Шатуны и поршни

A131

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21083&1000100&00 ^

1

Комплект колец

1

+

21083&1000100&31 ^

1

Комплект колец +0,4 мм.

1

+

21083&1000100&32 ^

1

Комплект колец +0,8 мм.

1

+

21083&1004029&00 ^

1

Комплект колец

2

+

21010&1000104&10 ^

1

Комплект шатунных вкладышей

2

+

21010&1000104&11 ^

1

Комплект шатунных вкладышей  &
0,25мм

2

+

21010&1000104&12 ^

1

Комплект шатунных вкладышей  &
0,50мм

2

+

21010&1000104&13 ^

1

Комплект шатунных вкладышей  &
0,75мм

2

+

21010&1000104&14 ^

1

Комплект шатунных вкладышей  &
1,00мм

2

+

21010&1000104&15 ^

1

Комплект шатунных вкладышей  &
0,05мм

2

+

21010&1000104&40 ^

1

Комплект шатунных вкладышей

2

+

21010&1000104&41 ^

1

Комплект шатунных вкладышей  &
0,125мм

2

+

21010&1000104&42 ^

1

Комплект шатунных вкладышей  &
0,25мм

2

+

21010&1000104&43 ^

1

Комплект шатунных вкладышей  &
0,50мм

2

+

21010&1000104&44 ^

1

Комплект шатунных вкладышей  &
0,75мм

2

+

21010&1000104&45 ^

1

Комплект шатунных вкладышей  &
1,00мм

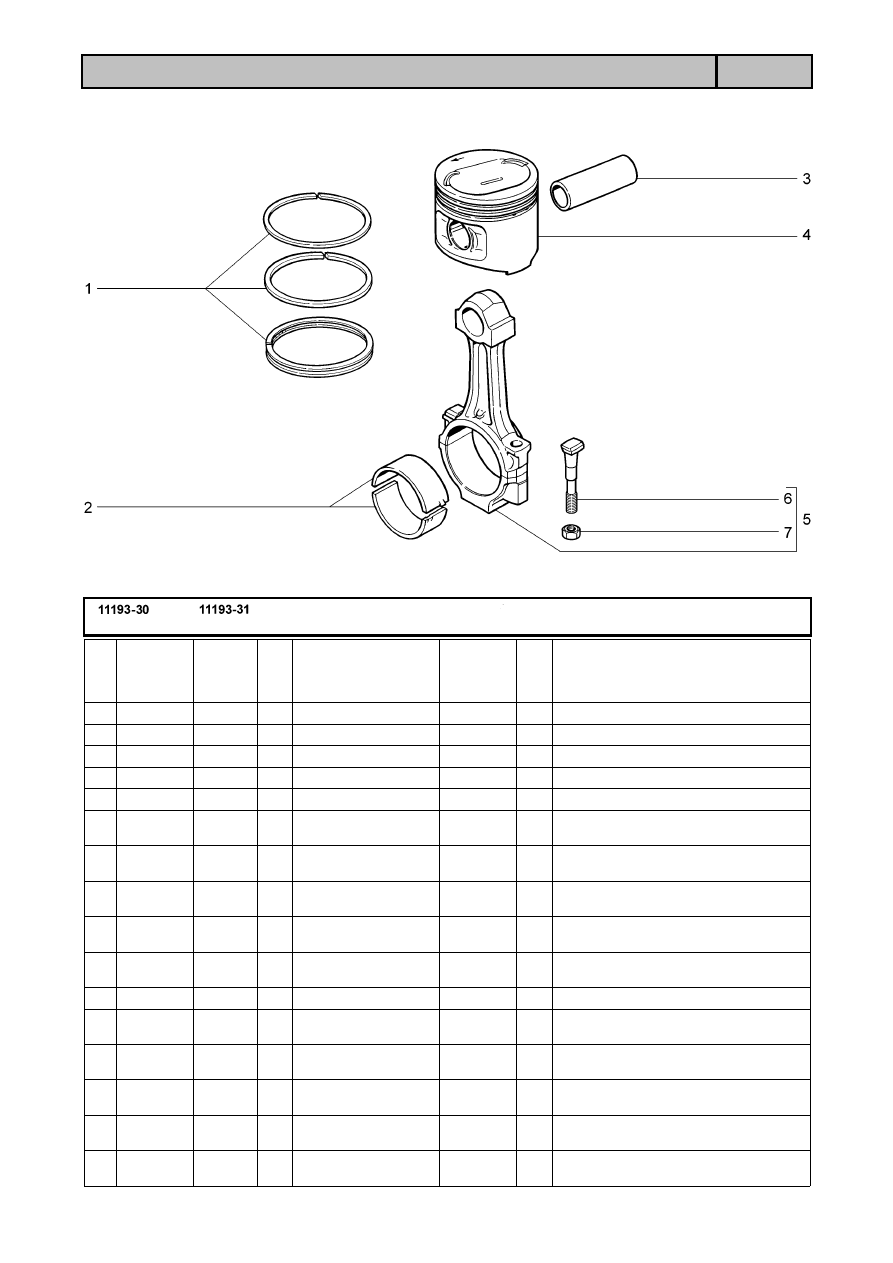

A20

Шатуны и поршни

A131

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

3

+

21213&1004020&00 *)

4

Палец поршневой, класс 1

3

+

21213&1004020&01 *)

4

Палец поршневой, класс 2

3

+

21213&1004020&02 *)

4

Палец поршневой, класс 3

4

+

21083&1004015&00 *)

4

Поршень, класс А

4

+

21083&1004015&02 *)

4

Поршень, класс С

4

+

21083&1004015&03 *)

4

Поршень, класс Д

4

+

21083&1004015&04 *)

4

Поршень, класс Е

4

+

21083&1004015&31 *)

4

Поршень ремонтный №1

4

+

21083&1004015&32 *)

4

Поршень ремонтный №2

5

+

21080&1004045&00

4

Шатун

6

+

21010&1004062&00

8

Болт

7

+

00001&0025550&20

8

Гайка М9х1

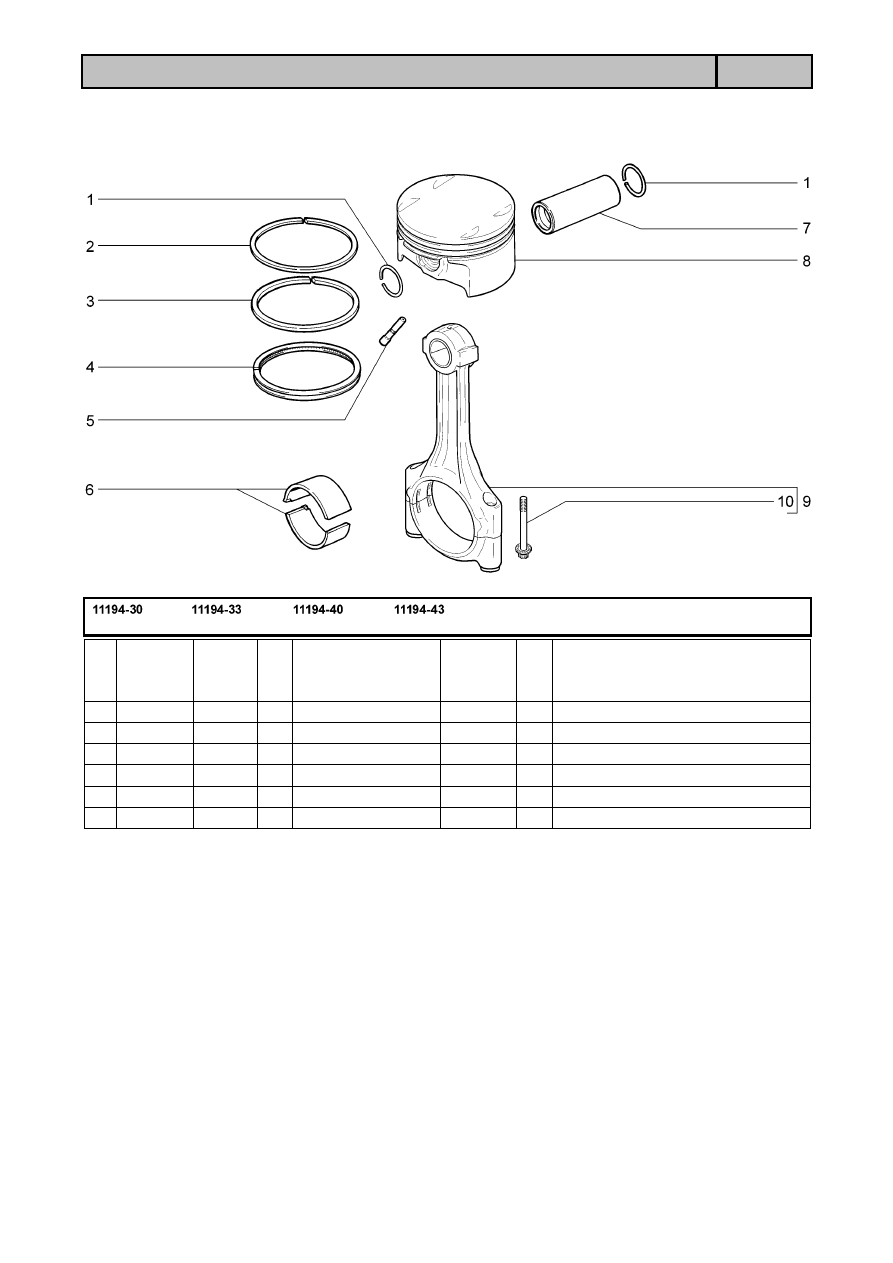

Шатуны и поршни

A132

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11194&1004022&00

2

Кольцо стопорное

2

+

11194&1004030&00 ~

4

Кольцо поршневое компрессионное
верхнее

2

+

11194&1004030&30 ~

4

Кольцо поршневое компрессионное
верхнее

3

+

11194&1004025&00 ~

4

Кольцо поршневое компрессионное
нижнее

3

+

11194&1004025&30 ~

4

Кольцо поршневое компрессионное
нижнее

4

+

11194&1004035&00 ~

4

Кольцо поршневое маслосъемное в
сборе

4

+

11194&1004035&30 ~

4

Кольцо поршневое маслосъемное в
сборе

5

+

21120&1004081&00 ~

4

Форсунка охлаждения поршня

5

+

21120&1004081&01 ~

4

Форсунка охлаждения поршня

5

+

21120&1004081&02 ~

4

Форсунка охлаждения поршня

6

+

11194&1004058&00 ^

8

Вкладыш шатуна

6

+

11194&1004058&02 ^

8

Вкладыш шатуна &0,25мм

6

+

11194&1004058&03 ^

8

Вкладыш шатуна &0,50мм

6

+

11194&1004058&04 ^

8

Вкладыш шатуна &0,75мм

6

+

11194&1004058&05 ^

8

Вкладыш шатуна &1,00мм

7

+

11194&1004020&00

4

Палец поршневой

8

+

11194&1004015&00 *)

4

Поршень, класс А

8

+

11194&1004015&01 *)

4

Поршень, класс В

8

+

11194&1004015&02 *)

4

Поршень, класс С

A21

A22

Шатуны и поршни

A132

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

8

+

11194&1004015&30  *)

4

Поршень, класс А+0,5

8

+

11194&1004015&31  *)

4

Поршень, класс В+0,5

8

+

11194&1004015&32  *)

4

Поршень, класс С+0,5

9

+

11194&1004045&00 ~

4

Шатун в сборе

9

+

11194&1004045&01 ~

4

Шатун в сборе

10

+

11194&1004062&00

8

Винт клепления шатун

A23

Привод вала распределительного

A140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11183&1006020&00

1

Шкив распределительного вала

2

+

21080&1005017&00

1

Шпонка 4х5

3

+

21080&1006021&00

1

Шайба

4

+

21010&1005127&00

1

Болт самоконтрящийся

5

+

21080&1006129&10

1

Шпилька крепления механизма
натяжения

6

+

00001&0026014&73

1

Шайба 10 волнистая

7

+

00001&0021647&21

1

Гайка М10х1,25

8

+

21080&1006149&00

1

Уплотнитель

9

+

21080&1006146&10

1

Крышка защитная передняя

10

+

21080&1006162&00

3

Втулка

11

+

00001&0026406&01

3

Шайба 6

12

+

00001&0009024&21

3

Болт М6х20

13

+

21080&1006148&00

3

Втулка

14

+

00001&0058962&11

1

Гайка М6

15

+

00001&0011977&73

2

Шайба 6 пружинная коническая

16

+

00001&0015003&21

1

Шпилька М6х18

17

+

21080&1006154&00

1

Упор

18

+

21080&1006151&10

1

Крышка защитная задняя

19

+

00001&0009020&21

1

Болт М6х12

20

+

21080&1006130&10

1

Кольцо дистанционное

21

+

21080&1006120&00 ~

1

Ролик натяжной

21

+

21080&1006120&01 ~

1

Ролик натяжной

22

+

21080&1006040&10 ~

1

Ремень

22

+

21080&1006040&11 ~

1

Ремень

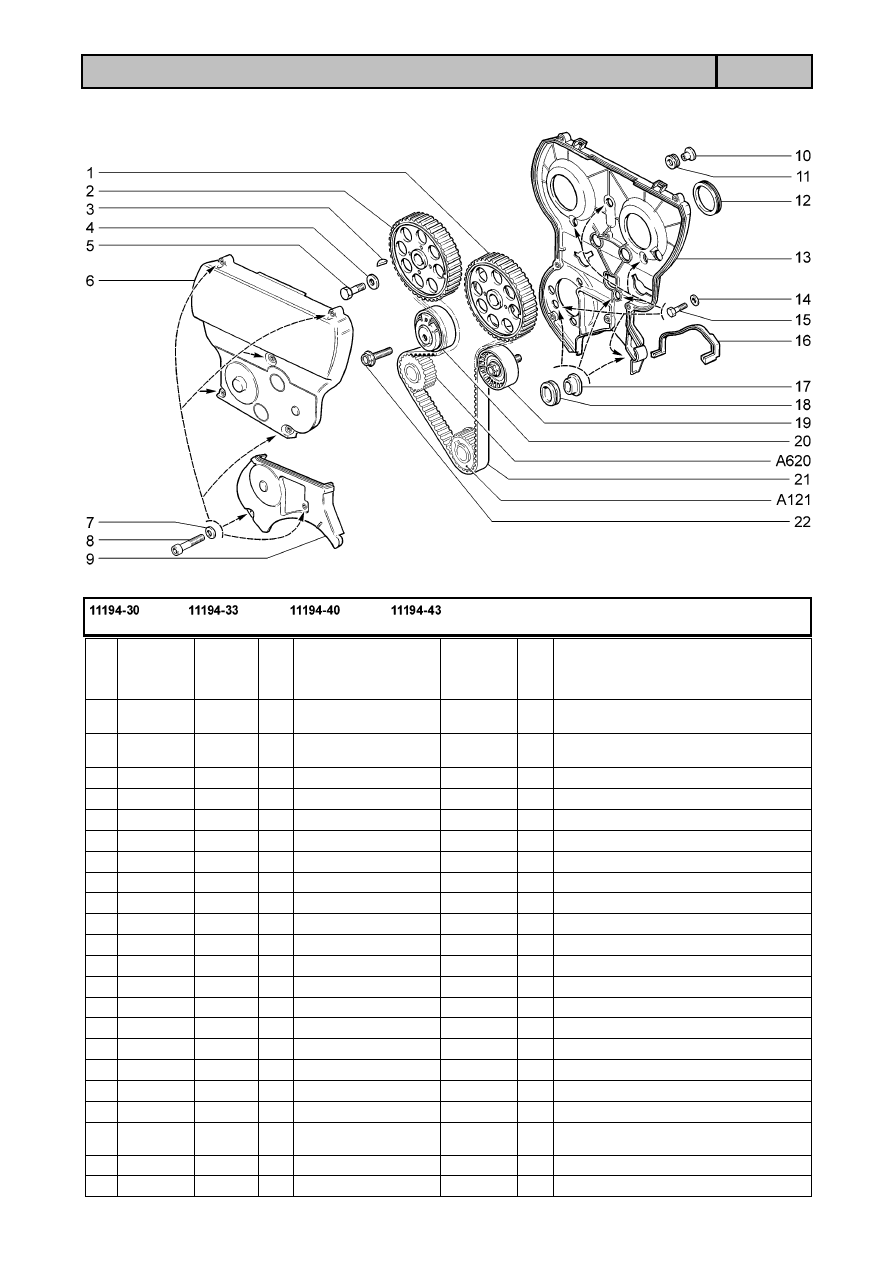

A24

Привод валов распределительных

A141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11194&1006019&00

1

Шкив распределительного вала
впускной в сборе

2

+

11194&1006031&00

1

Шкив распределительного вала
выпускной

3

+

21080&1005017&00

2

Шпонка 4х5

4

+

21080&1006021&00

2

Шайба

5

+

21120&1006058&00

2

Болт

6

+

21124&1006226&00

1

Крышка передняя верхняя

7

+

00001&0011977&73

7

Шайба 6 пружинная коническая

8

+

21110&1144026&00

7

Болт

9

+

21124&1006218&00

1

Крышка передняя нижняя

10

+

21120&1006162&00

3

Втулка

11

+

21120&1006148&00

3

Втулка

12

+

21120&1006216&00

2

Кольцо уплотнительное

13

+

21124&1006209&00

1

Крышка защитная задняя

14

+

00001&0026437&01

6

Шайба 6

15

+

00001&0009024&21

6

Болт М6х20

16

+

11183&1006322&00

1

Уплотнитель

17

+

21124&1006162&00

3

Втулка

18

+

21124&1006148&00

3

Втулка

19

+

21126&1006135&00

1

Ролик опорный

20

+

21126&1006238&00

1

Натяжитель автоматический
зубчатого ремня

21

+

21126&1006040&00

1

Ремень зубчатый

22

+

21120&1001371&00

1

Болт

A25

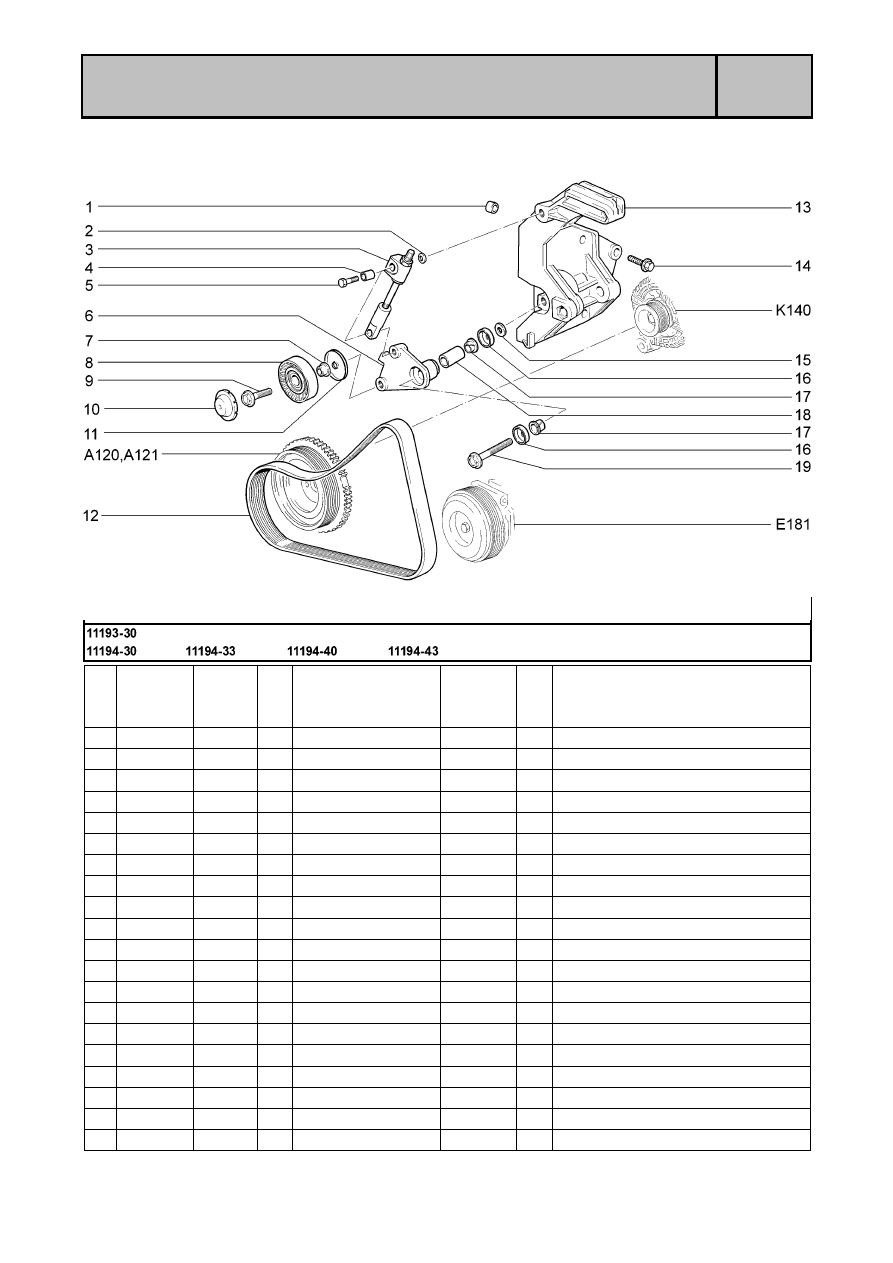

Привод вспомогательных агрегатов

A145

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0011980&73

2

Шайба 8 пружинная коническая

2

+

11180&1041280&01 ~

1

Натяжитель винтовой

2

+

11180&1041280&02 ~

1

Натяжитель винтовой

3

11180&1041289&00

2

Втулка дистанционная

4

+

21210&2904194&00

2

Болт

5

+

11180&1041084&00

1

Кронштейн ролика натяжителя

6

+

21230&1041208&00

1

Втулка дистанционная

7

+

21230&1041056&10

1

Ролик натяжной

8

+

11180&1041122&00

1

Болт М10х1,25х35

9

+

21230&1041065&10

1

Крышка защитная

10

+

21230&1041067&00

1

Экран защитный

11

+

11180&1041020&00 ~

1

Ремень

11

+

11180&1041020&01 ~

1

Ремень

12

+

21010&1003017&00

2

Втулка установочная

13

+

11180&1041034&00

1

Кронштейн генератора

14

+

21100&1001161&00

3

Болт М8х66

15

+

00001&0026468&01

1

Шайба 10х25

16

+

11180&1041086&00

2

Кольцо защитное

17

11180&1041089&00

2

Втулка

18

+

11180&1041087&00

1

Втулка распорная

19

+

11180&1041082&00

1

Болт М10х1,25х58

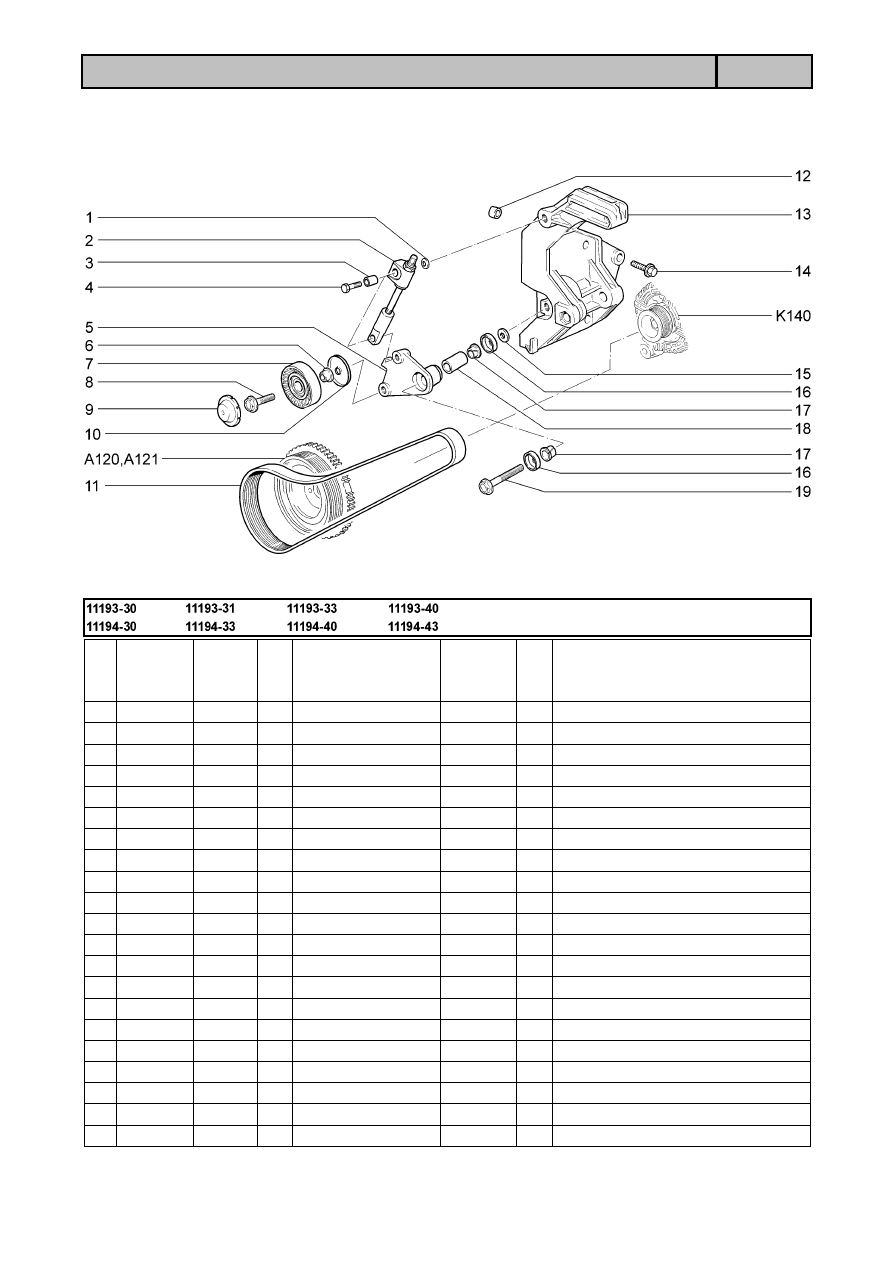

A26

Привод вспомогательных агрегатов

(14,16,114,116)

A146

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1003017&00

2

Втулка установочная

2

+

00001&0011980&73

2

Шайба 8 пружинная коническая

3

+

11180&1041280&01

1

Натяжитель винтовой

4

11180&1041289&00

2

Втулка дистанционная

5

+

21210&2904194&00

2

Болт

6

+

11180&1041084&00

1

Кронштейн ролика натяжителя

7

+

21230&1041208&00

1

Втулка дистанционная

8

+

21230&1041056&10

1

Ролик натяжной

9

+

11180&1041122&00

1

Болт М10х1,25х35

10

+

21230&1041065&10

1

Крышка защитная

11

+

21230&1041067&00

1

Экран защитный

12

+

11180&1041020&11 ~

1

Ремень

12

+

11180&1041020&13 ~

1

Ремень

13

+

11180&1041034&01

1

Кронштейн генератора

14

+

21100&1001161&00

3

Болт М8х66

15

+

00001&0026468&01

1

Шайба 10х25

16

+

11180&1041086&00

2

Кольцо защитное

17

11180&1041089&00

2

Втулка

18

+

11180&1041087&00

1

Втулка распорная

19

+

11180&1041082&00

1

Болт М10х1,25х58

A27

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3701686&00 **

10 Гайка М8

2

+

00001&0035441&21 **

4

Шпилька М8х55

2

+

21080&1006038&00 **

6

Шпилька

3

+

21080&1005034&00 ~

1

Сальник

3

+

21080&1005034&01 ~

1

Сальник

3

+

21080&1005034&03 ~

1

Сальник

4

+

21010&1003017&00 **

4

Втулка установочная

5

+

21080&1007028&00

16 Сухарь клапана

6

+

21080&1007025&00

8

Тарелка пружины клапана

7

+

21080&1007020&00

8

Пружина клапана наружная

8

+

21080&1007021&00

8

Пружина клапана внутренняя

9

+

21080&1007022&00

8

Шайба опорная пружины клапана

10

+

21080&1007026&02 ~

8

Колпачок маслоотражательный
клапана

10

+

21080&1007026&03 ~

8

Колпачок маслоотражательный
клапана

11

+

21080&1007032&20 **

4

Втулка направляющая +0,02мм

11

+

21080&1007032&22 **

4

Втулка направляющая +0,22мм

12

+

21080&1007010&00

4

Клапан впускной

13

+

21110&1006010&00

1

Вал распределительный

14

+

21080&1007056&00 ^

8

Шайба регулировочная 3,00мм

14

+

21080&1007056&10 ^

8

Шайба регулировочная 3,05мм

14

+

21080&1007056&11 ^

8

Шайба регулировочная 3,10мм

14

+

21080&1007056&12 ^

8

Шайба регулировочная 3,15мм

A28

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21080&1007056&13  ^

8

Шайба регулировочная 3,20мм

14

+

21080&1007056&14  ^

8

Шайба регулировочная 3,25мм

14

+

21080&1007056&15  ^

8

Шайба регулировочная 3,30мм

14

+

21080&1007056&16  ^

8

Шайба регулировочная 3,35мм

14

+

21080&1007056&18  ^

8

Шайба регулировочная 3,40мм

14

+

21080&1007056&20  ^

8

Шайба регулировочная 3,45мм

14

+

21080&1007056&22  ^

8

Шайба регулировочная 3,50мм

14

+

21080&1007056&24  ^

8

Шайба регулировочная 3,55мм

14

+

21080&1007056&26  ^

8

Шайба регулировочная 3,60мм

14

+

21080&1007056&28  ^

8

Шайба регулировочная 3,65мм

14

+

21080&1007056&30  ^

8

Шайба регулировочная 3,70мм

14

+

21080&1007056&32  ^

8

Шайба регулировочная 3,75мм

14

+

21080&1007056&34  ^

8

Шайба регулировочная 3,80мм

14

+

21080&1007056&36  ^

8

Шайба регулировочная 3,85мм

14

+

21080&1007056&38  ^

8

Шайба регулировочная 3,90мм

14

+

21080&1007056&40  ^

8

Шайба регулировочная 3,95мм

14

+

21080&1007056&42  ^

8

Шайба регулировочная 4,00мм

14

+

21080&1007056&44  ^

8

Шайба регулировочная 4,05мм

14

+

21080&1007056&46  ^

8

Шайба регулировочная 4,10мм

14

+

21080&1007056&48  ^

8

Шайба регулировочная 4,15мм

14

+

21080&1007056&50  ^

8

Шайба регулировочная 4,20мм

14

+

21080&1007056&52  ^

8

Шайба регулировочная 4,25мм

14

+

21080&1007056&54  ^

8

Шайба регулировочная 4,30мм

A29

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21080&1007056&56  ^

8

Шайба регулировочная 4,35мм

14

+

21080&1007056&58  ^

8

Шайба регулировочная 4,40мм

14

+

21080&1007056&60  ^

8

Шайба регулировочная 4,45мм

14

+

21080&1007056&62  ^

8

Шайба регулировочная 4,50мм

15

+

21080&1007055&00

8

Толкатель

16

+

21010&1007035&00 **

8

Кольцо стопорное

17

+

21080&1007033&20 **

4

Втулка направляющая +0,02мм

17

+

21080&1007033&22 **

4

Втулка направляющая +0,22мм

18

+

21080&1007012&00

4

Клапан выпускной

** & входит в состав головки цилиндров 11180&1003011&00 (А100)

A30

Механизм газораспределительный

A151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1006014&00

1

Вал распределительный выпускной

2

+

21120&1007028&00

32 Сухарь клапана

3

+

21120&1007025&00

16 Тарелка пружины

4

+

21120&1007020&00 ~

16 Пружина клапана

4

+

21120&1007020&01 ~

16 Пружина клапана

4

+

21120&1007020&02 ~

16 Пружина клапана

4

+

21120&1007020&03 ~

16 Пружина клапана

5

+

21120&1007022&00

16 Шайба опорная

6

+

21120&1007026&02 ~

16 Колпачок маслоотражательный

6

+

21120&1007026&03 ~

16 Колпачок маслоотражательный

7

+

21120&1007032&20 *

16 Втулка направляющая +0,02мм

7

+

21120&1007032&22 *

16 направляющая +0,22мм

8

+

21120&1007012&01 ~

8

Клапан выпускной

8

+

21120&1007012&02 ~

8

Клапан выпускной

8

+

21120&1007012&03 ~

8

Клапан выпускной

9

+

21080&1005034&00 ~

2

Сальник

9

+

21080&1005034&01 ~

2

Сальник

9

+

21080&1005034&03 ~

2

Сальник

10

+

21120&1006015&00

1

Вал распределительный впускной

11

+

21120&1007300&01 ~

16 Толкатель гидравлический

11

+

21120&1007300&02 ~

16 Толкатель гидравлический

12

+

21120&1007010&01 ~

8

Клапан впускной

12

+

21120&1007010&02 ~

8

Клапан впускной

12

+

21120&1007010&03 ~

8

Клапан впускной

* & входит в головку цилиндров 11194&1003011&00 (А101)

A31

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21103&1103010&01  ~

1

Пробка топливного бака

1

+

21103&1103010&02  ~

1

Пробка топливного бака

2

+

00001&0007940&11

1

Гайка М4 низкая

3

+

11180&1101085&00

1

Уплотнитель наливной трубы

4

+

00001&0058962&11

(Е&3)

1

Гайка М6

4

+

00001&0058962&21

(Е&4)

1

Гайка М6

5

+

00001&0025990&71

2

Шайба 6 стопорная

6

+

11180&1101060&20

(Е&4)

1

Труба наливная топливного бака в
сборе

6

+

11180&1101060&30

(Е&3)

1

Труба наливная топливного бака в
сборе

7

+

00001&0009021&21

1

Болт М6х14

8

+

11180&1101354&00

(Е&3)

1

Хомут пружинный

9

+

21080&1101400&00

(Е&4)

1

Хомут винтовой в сборе

10

+

00001&0003260&10

2

Штифт цилиндрический 8х70

11

+

11180&1101126&10

1

Хомут крепления топливного бака
правый в сборе

12

11180&1101232&00

1

Кронштейн крепления экрана
передний в сборе

13

+

00001&0038321&01

5

Гайка М6 с зубчатым буртиком

14

+

21080&1101400&00

1

Хомут винтовой в сборе

15

+

11180&1101080&10

1

Шланг соединительный

16

+

11180&1101010&30

1

Бак топливный в сборе

17

+

11180&1101114&10

1

Хомут крепления топливного бака
левый в сборе

A32

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

00001&0026470&01

2

Шайба 8

19

+

00001&0005166&70

2

Шайба 8 пружинная

20

+

21100&1101176&00

2

Болт крепления хомута топливного
бака

21

+

11180&1101092&10

1

Экран топливного бака в сб

A33

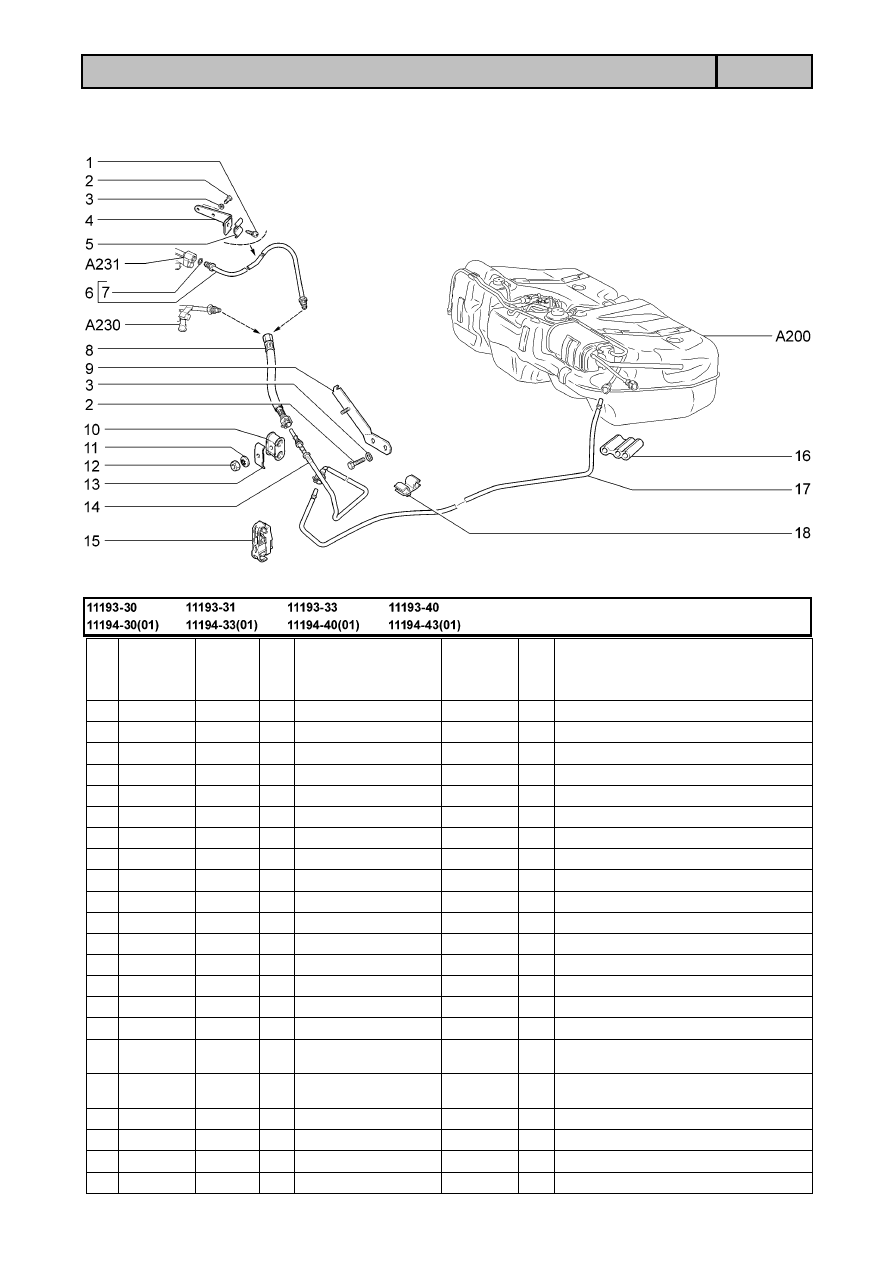

Трубопроводы топливные

A210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21214&1104136&00

(01)

1

Винт зажима

2

+

00001&0009021&21

4

Болт М6х14

3

+

00001&0005164&70

4

Шайба 6 пружинная

4

+

21120&1104092&00

(01)

1

Кронштейн

5

+

21214&1104116&00

(01)

1

Зажим

6

+

11190&1104013&10 ~

(01)

1

Трубка передняя топливная

6

+

11190&1104013&11 ~

(01)

1

Трубка передняя топливная

7

+

21120&1104252&00 ~

(01)

2

Кольцо уплотнительное

7

+

21120&1104252&03 ~

(01)

2

Кольцо уплотнительное

8

+

11180&1104240&01 ~

1

Шланг топливный в сборе

8

+

11180&1104240&10 ~

1

Шланг топливный в сборе

9

+

11180&1104140&00

1

Кронштейн в сборе

10

+

11180&1104089&01

1

Уплотнитель разрезной

11

+

00001&0026053&71

1

Шайба 6 стопорная

12

+

00001&0058962&11

1

Гайка М6

13

+

11180&1104116&00

1

Зажим

14

+

11180&1104220&00 ~

1

Трубка переднего топливного
трубопровода в сборе

14

+

11180&1104220&01 ~

1

Трубка переднего топливного
трубопровода в сборе

15

+

11180&1104048&10

1

Скоба крепления трубопроводов

16

+

11180&1104184&00

1

Облицовка защитная

17

11180&1104034&00

1

Трубка топливопровода в сборе

18

+

21214&1104142&00

1

Скоба

A34

Система улавливания паров бензина

A220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1164042&00 *

1

Клапан продувки адсорбера в сборе

2

+

21103&1164087&10 *

1

Шланг 170 мм

3

+

00001&0001685&90 *

2

Хомут 12

4

+

11180&1164284&00 *

1

Трубка клапана и дроссельного
патрубка в сборе

5

+

11180&1104232&00 ~ *

4

Наконечник

5

+

11180&1104244&00 ~ *

4

Штуцер

6

+

11180&1164200&00 *

1

Клапан продувки адсорбера

7

+

11180&1164244&10 ~

1

Трубка паропровода передняя в сборе

7

+

11180&1164244&11 ~

1

Трубка паропровода передняя в сборе

8

+

11180&1104410&10 ~

2

Соединитель в сборе

8

+

11180&1104410&11 ~

2

Соединитель в сборе

9

+

11180&1164248&00 ~

1

Трубка паропровода средняя в сборе

9

+

11180&1164248&01 ~

1

Трубка паропровода средняя в сборе

10

+

11180&1104042&00

6

Скоба крепления трубопроводов

11

+

11180&1104195&01

1

Экран в сборе

12

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

13

+

11180&1104058&00

1

Экран трубопроводов

* & водит в состав фильтра воздушного (А300, А301)
