LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 2

A3

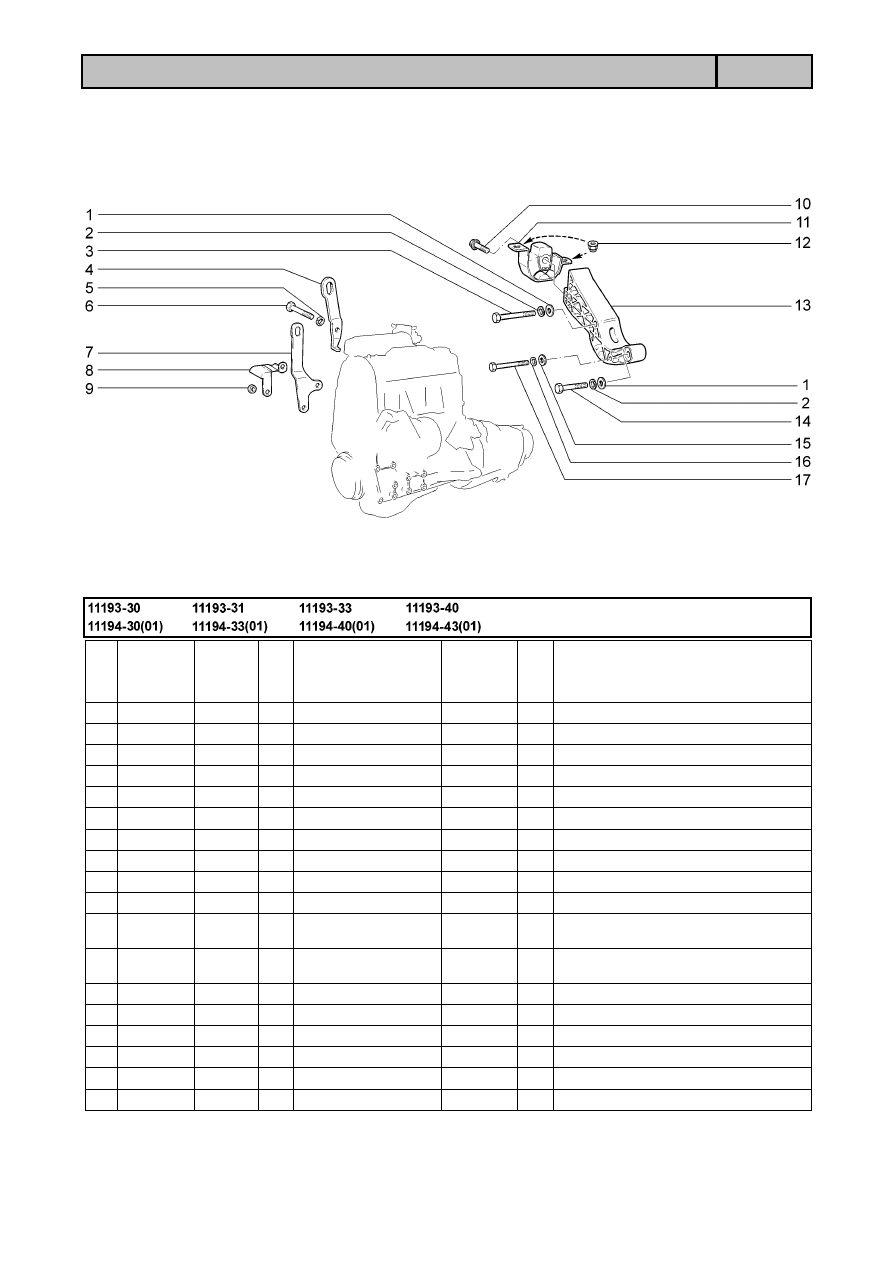

Подвеска двигателя

A010

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0005200&01

2

Шайба 12

2

+

00001&0005170&70

2

Шайба 12 пружинная

3

+

00001&0055415&21

1

Болт М12х1,25х90

4

11194&1001074&00

(01)

1

Рым для подъема двигателя передний

5

+

00001&0005166&70

(01)

1

Шайба 8 пружинная

6

+

00001&0060436&21

(01)

1

Болт М8х25

7

+

21110&1001074&10

1

Рым для подъема двигателя передний

8

+

21114&1008043&00

1

Экран датчика давления масла

9

+

00001&0061008&11

2

Гайка М8

10

+

11180&1001488&00

1

Болт крепления задней опоры

11

+

11180&1001033&00 ~

1

Опора подвески двигателя задняя в
сборе

11

+

11180&1001033&01 ~

1

Опора подвески двигателя задняя в
сборе

12

+

11180&1001257&00

2

Гайка крепления опоры двигателя

13

+

11180&1001032&00

1

Кронштейн задней подвески

14

+

00001&0055412&21

1

Болт М12х1,25х70

15

+

00001&0026386&01

1

Шайба 10

16

+

00001&0005168&70

1

Шайба 10 пружинная

17

+

00001&0059716&21

1

Болт М10х1,25х90

A4

Подвеска двигателя

A011

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1001157&00

1

Кронштейн правой опоры подвески
двигателя

2

+

11180&1001101&00

4

Шпилька крепления подвески

3

+

11180&1001257&00

4

Гайка крепления опоры двигателя

4

+

11180&1001089&00 ~ !

1

Опора подвески двигателя правая в
сборе

4

+

11180&1001089&01 ~ !!

1

Опора подвески двигателя правая в
сборе

5

+

11180&1001094&00 !

1

Ограничитель правой опоры
подвески двигателя

5

11180&1001094&01 !!

1

Ограничитель правой опоры
подвески двигателя

6

11180&1001492&00

1

Болт крепления правой опоры
подвески двигателя верхний

7

+

11180&1001493&00

3

Болт крепления опоры подвески
двигателя

8

+

00001&0059705&21

2

Болт М10х1,25х20

9

+

00001&0011983&73

2

Шайба 10 пружинная  коническая

10

+

11180&1001499&00

2

Болт нижний

11

+

00001&0060434&21

1

Болт М8х20

12

+

00001&0005166&70

1

Шайба 8 пружинная

13

+

21080&1001076&00

1

Рым задний

14

+

11180&1001231&00

1

Кронштейн левой опоры подвески

15

+

11180&1001045&00 ~ !!!

1

Опора подвески двигателя левая в
сборе

A5

Подвеска двигателя

A011

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

15

+

11180&1001045&01 ~ !!!!

1

Опора подвески двигателя левая в
сборе

16

+

11180&1001145&00 !!!

1

Ограничитель левой опоры подвески
двигателя

16

11180&1001145&01 !!!!

1

Ограничитель левой опоры подвески
двигателя

17

21100&1001257&00

3

Гайка М10х1,25

18

+

11180&1001498&00

1

Болт верхний

11180&1001089&00 ! 11180&1001094&00

11180&1001089&01 !! 11180&1001094&01

11180&1001045&00 !!! 11180&1001145&00

11180&1001045&01 !!!! 11180&10010145&01

A6

Подвеска двигателя (14,16,114,116)

A012

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1001101&00

4

Шпилька крепления подвески

2

+

11180&1001257&00

4

Гайка крепления опоры двигателя

3

+

11180&1001089&00 ~ !

1

Опора подвески двигателя правая в
сборе

3

+

11180&1001089&01 ~ !!

1

Опора подвески двигателя правая в
сборе

4

+

11180&1001094&00 !

1

Ограничитель правой опоры подвески
двигателя

4

11180&1001094&01 !!

1

Ограничитель правой опоры подвески
двигателя

5

11180&1001492&00

1

Болт крепления правой опоры
подвески двигателя верхний

6

+

11180&1001493&00

3

Болт крепления опоры подвески
двигателя

7

+

00001&0059705&21

2

Болт М10х1,25х20

8

+

00001&0011983&73

2

Шайба 10 пружинная  коническая

9

+

11180&1001157&20

1

Кронштейн правой опоры подвески
двигателя

10

+

11180&1001498&00

2

Болт

11

+

00001&0060434&21

1

Болт М8х20

12

+

00001&0005166&70

1

Шайба 8 пружинная

13

+

21080&1001076&00

1

Рым задний

14

+

11180&1001231&00

1

Кронштейн левой опоры подвески

15

+

11180&1001045&00 ~ !!!

1

Опора подвески двигателя левая в
сборе

A7

Подвеска двигателя (14,16,114,116)

A012

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

15

+

11180&1001045&01  ~ !!!!

1

Опора подвески двигателя левая в
сборе

16

+

11180&1001145&00 !!!

1

Ограничитель левой опоры подвески
двигателя

16

11180&1001145&01 !!!!

1

Ограничитель левой опоры подвески
двигателя

17

21100&1001257&00

3

Гайка М10х1,25

18

+

11180&1001499&24

2

Болт

19

+

00001&0026467&01

2

Шайба 8

11180&1001089&00 ! 11180&1001094&00

11180&1001089&01 !! 11180&1001094&01

11180&1001045&00 !!! 11180&1001145&00

11180&1001045&01 !!!! 11180&10010145&01

A8

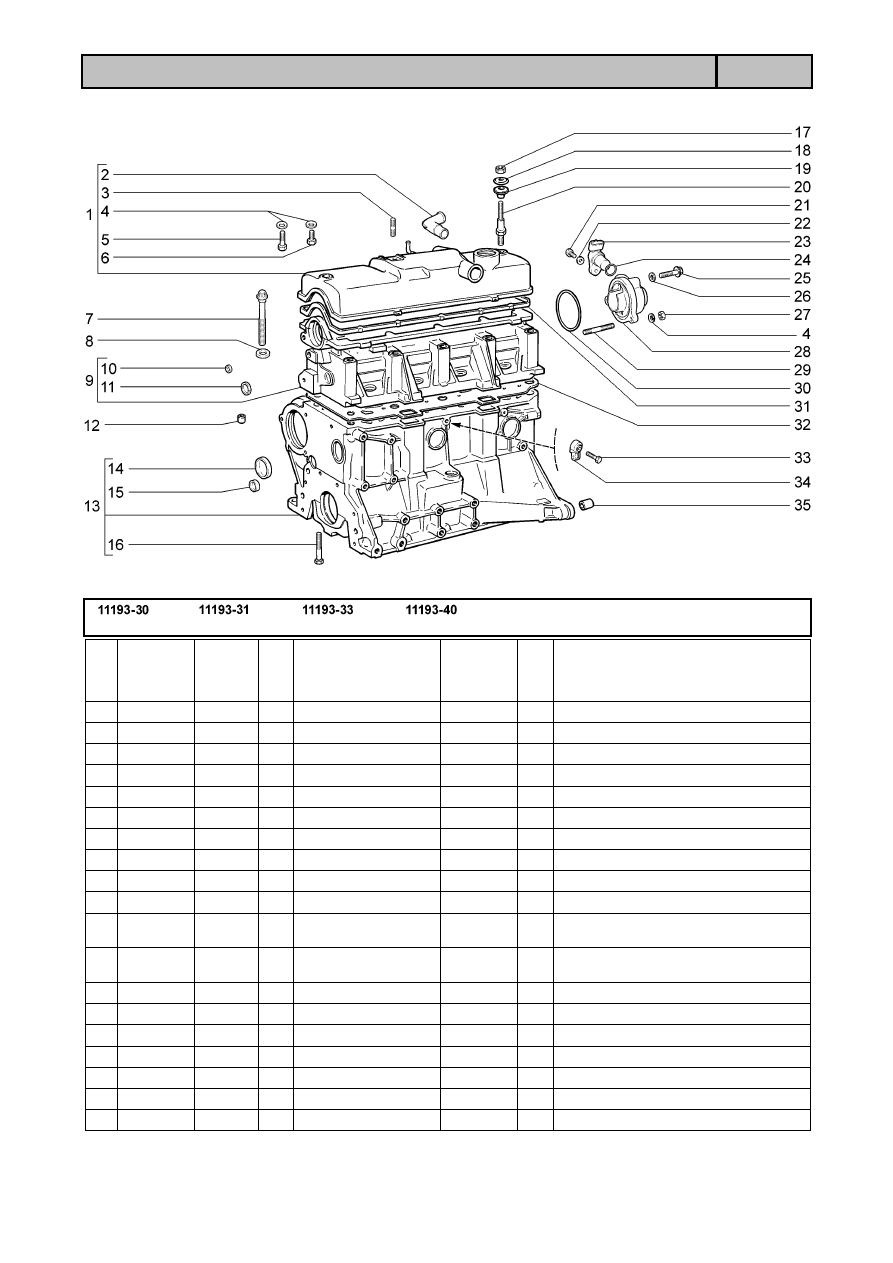

Блок цилиндров и головка блока

A100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21114&1003260&00

1

Крышка головки цилиндров

2

+

21110&1014278&10

1

Штуцер

3

+

00001&0035410&21

1

Шпилька М6х18

4

+

00001&0011977&73

4

Шайба 6 пружинная  коническая

5

+

00001&0009028&21

1

Болт М6х30

6

+

00001&0009021&21

1

Болт М6х14

7

+

21080&1003271&01

10 Болт

8

+

21080&1003265&00

10 Шайба

9

+

11180&1003011&00

1

Головка блока цилиндров

10

+

00001&0043282&01

2

Заглушка 10 чашечная

11

00001&0043291&01

1

Заглушка 30 чашечная

12

+

21010&1002042&00

2

Втулка установочная

13

+

11183&1002011&10

1

Блок цилиндров

14

+

00001&0043292&01

6

Заглушка 36 чашечная

15

+

21083&1002046&00

2

Заглушка

16

+

00001&0042343&30

10 Болт М10х1,25х65

17

+

00001&0058962&11

2

Гайка М6

18

+

21080&1003278&01

2

Шайба

19

+

21080&1003277&01  ~

2

Втулка

19

+

21080&1003277&02  ~

2

Втулка

20

+

21114&1003274&00

2

Шпилька

21

+

00001&0009024&21

1

Болт М6х20

22

+

00001&0005194&01

1

Шайба 6

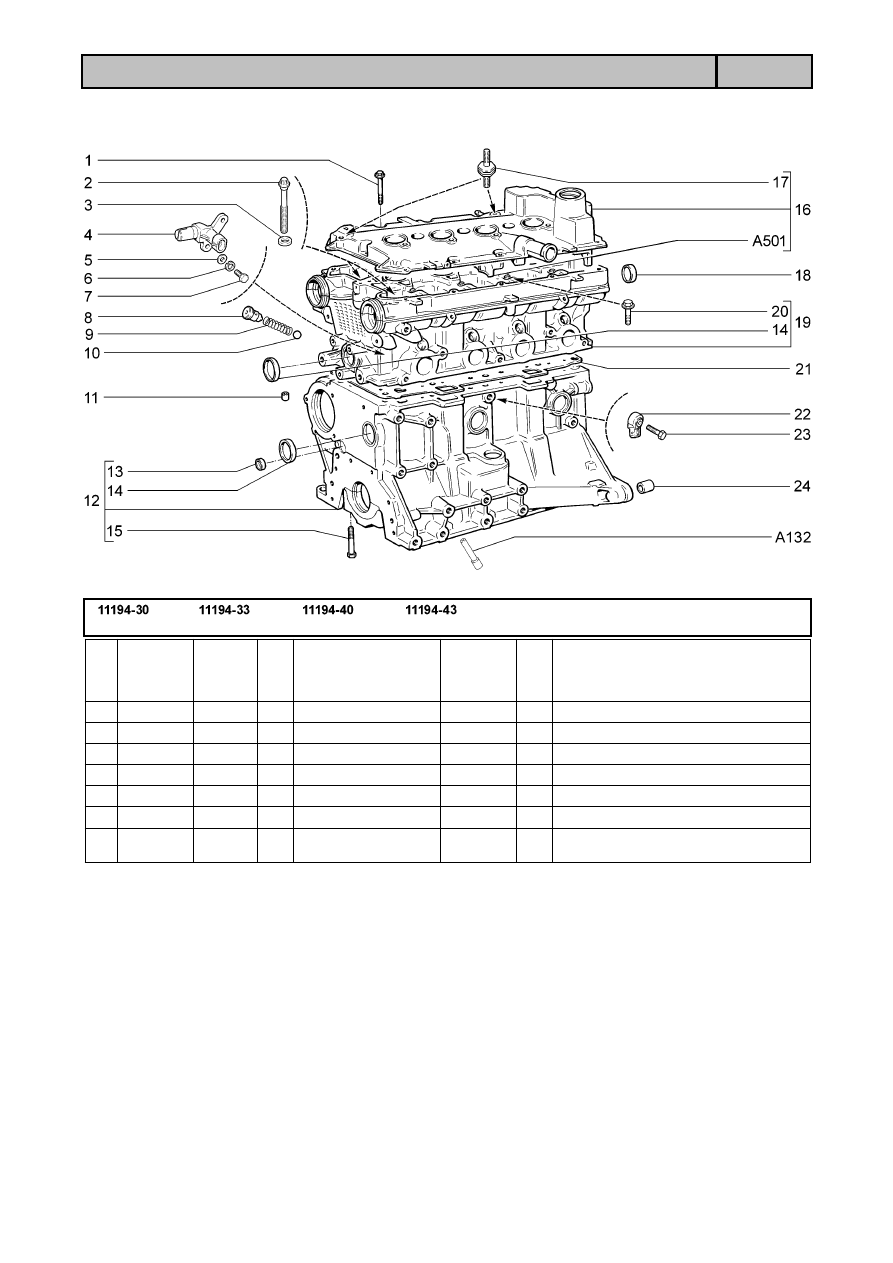

A9

Блок цилиндров и головка блока

A100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

23

+

21110&3706040&00  ~

1

Датчик фаз

23

+

21110&3706040&01  ~

1

Датчик фаз

23

+

21110&3706040&02  ~

1

Датчик фаз

24

+

21110&3706042&00

1

Кольцо уплотнительное

25

+

21110&1003286&00

1

Болт М6х40

26

+

21110&1003284&00

1

Кольцо уплотнительное

27

+

00001&0007259&11

2

Гайка М6

28

+

21110&1003288&14

1

Заглушка

29

+

00001&0035412&21

2

Шпилька М6х22

30

+

21080&1003284&10

1

Кольцо уплотнительное

31

+

21080&1003270&10  ~

1

Прокладка крышки головки
цилиндров

31

+

21080&1003270&11  ~

1

Прокладка крышки головки
цилиндров

32

+

21083&1003020&10  ~

1

Прокладка головки цилиндров

32

+

21083&1003020&12  ~

1

Прокладка головки цилиндров

33

+

00001&0060436&21

1

Болт М8х25

34

+

21120&3855020&01  ~

1

Датчик детонации

34

+

21120&3855020&02  ~

1

Датчик детонации

34

+

21120&3855020&03  ~

1

Датчик детонации

35

+

21010&1002040&00

2

Втулка установочная

A10

Блок цилиндров и головка блока

A101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1003326&00

15 Болт М6х53

2

+

21120&1003271&01

10 Болт М10х1,25х98

3

+

21120&1003265&00

10 Шайба

4

+

21120&3706040&00 ~

1

Датчик фаз

4

+

21120&3706040&01 ~

1

Датчик фаз

4

+

21120&3706040&04 ~

1

Датчик фаз

5

+

00001&0005194&01

2

Шайба 6

6

+

00001&0005164&70

2

Шайба 6 пружинная

7

+

00001&0009022&21

2

Болт М6х16

8

+

21120&1003346&00

1

Втулка направляющая

9

+

21120&1003348&00

1

Пружина

10

+

21120&1003349&00

1

Шарик

11

+

21010&1002042&00

2

Втулка установочная головки
цилиндров

12

+

11194&1002011&00

1

Блок цилиндров в сборе

13

+

21083&1002046&00

2

Заглушка

14

+

00001&0043292&01

6

Заглушка 36 чашечная

15

+

00001&0042343&30

10 “Болт М10х1,25х65”

16

+

21124&1003260&00

1

Крышка головки цилиндров в сборе

17

+

21120&1008104&00 ~

2

Опора ресивера

17

+

21120&1008104&01 ~

2

Опора ресивера

18

+

21120&1003290&00

2

Заглушка

19

+

11194&1003011&00

1

Головка цилиндров в сборе

A11

Блок цилиндров и головка блока

A101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

20

+

21120&1006086&00

20 Болт М6х36

21

+

11194&1003020&00

1

Прокладка головки цилиндров

22

+

21120&3855020&01  ~

1

Датчик детонации

22

+

21120&3855020&02  ~

1

Датчик детонации

22

+

21120&3855020&03  ~

1

Датчик детонации

23

+

00001&0060436&21

1

Болт М8х25

24

+

21010&1002040&00

2

Втулка установочная картера
сцепления

A12

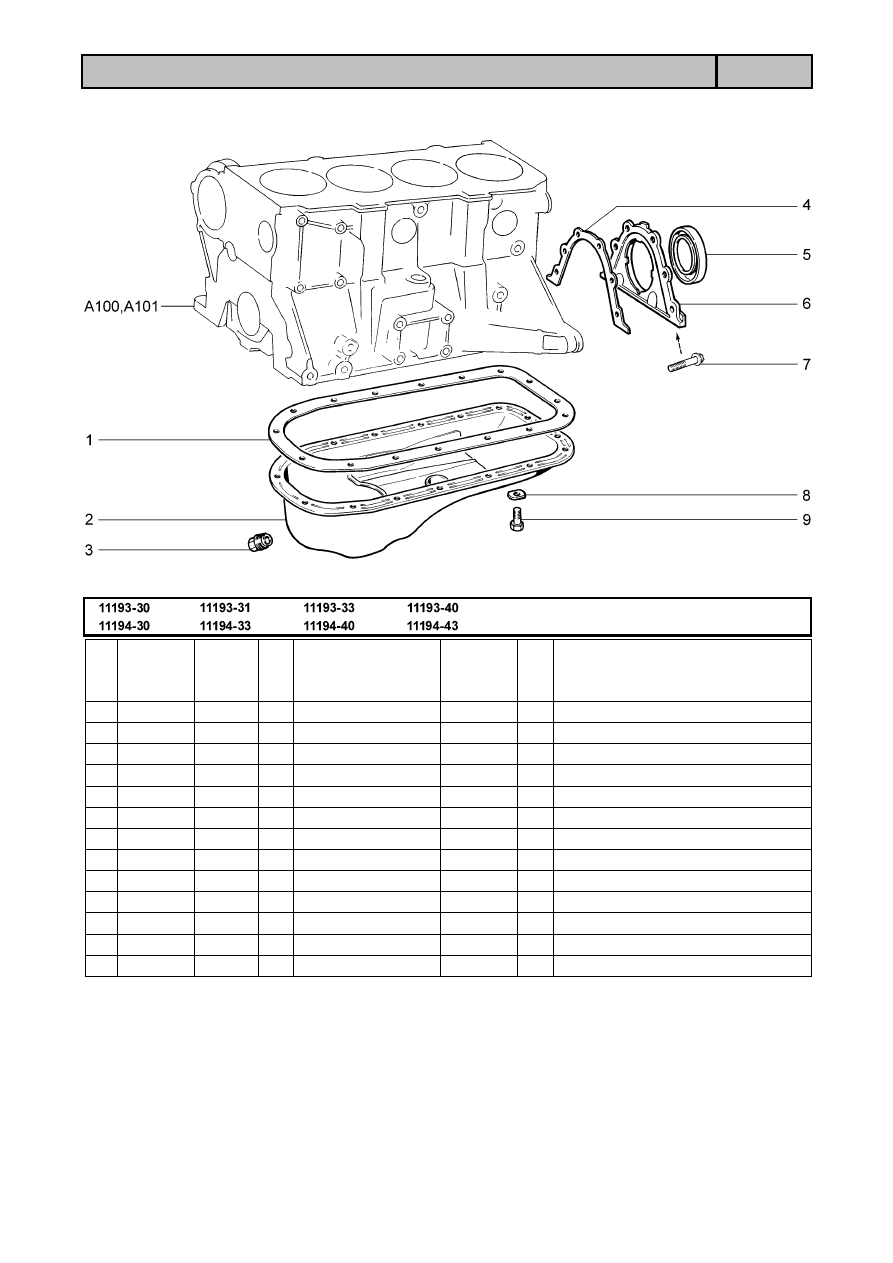

Картер масляный и крышки блока

A110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&1009070&00

1

Прокладка картера масляного

2

+

21100&1009010&30

1

Картер масляный

3

+

21080&1009156&00

1

Пробка 22х1,5 сливная

4

+

21080&1005155&10  ~

1

Прокладка держателя

4

+

21080&1005155&12  ~

1

Прокладка держателя

5

+

21080&1005160&00  ~

1

Сальник коленчатого вала

5

+

21080&1005160&01  ~

1

Сальник коленчатого вала

5

+

21080&1005160&02  ~

1

Сальник коленчатого вала

5

+

21080&1005160&03  ~

1

Сальник коленчатого вала

6

+

21080&1005153&00

1

Держатель заднего сальника

7

+

21120&1005157&00

6

Болт

8

+

00001&0011974&73

16 Шайба 6 специальная

9

+

00001&0009021&21

16 Болт М6х14

A13

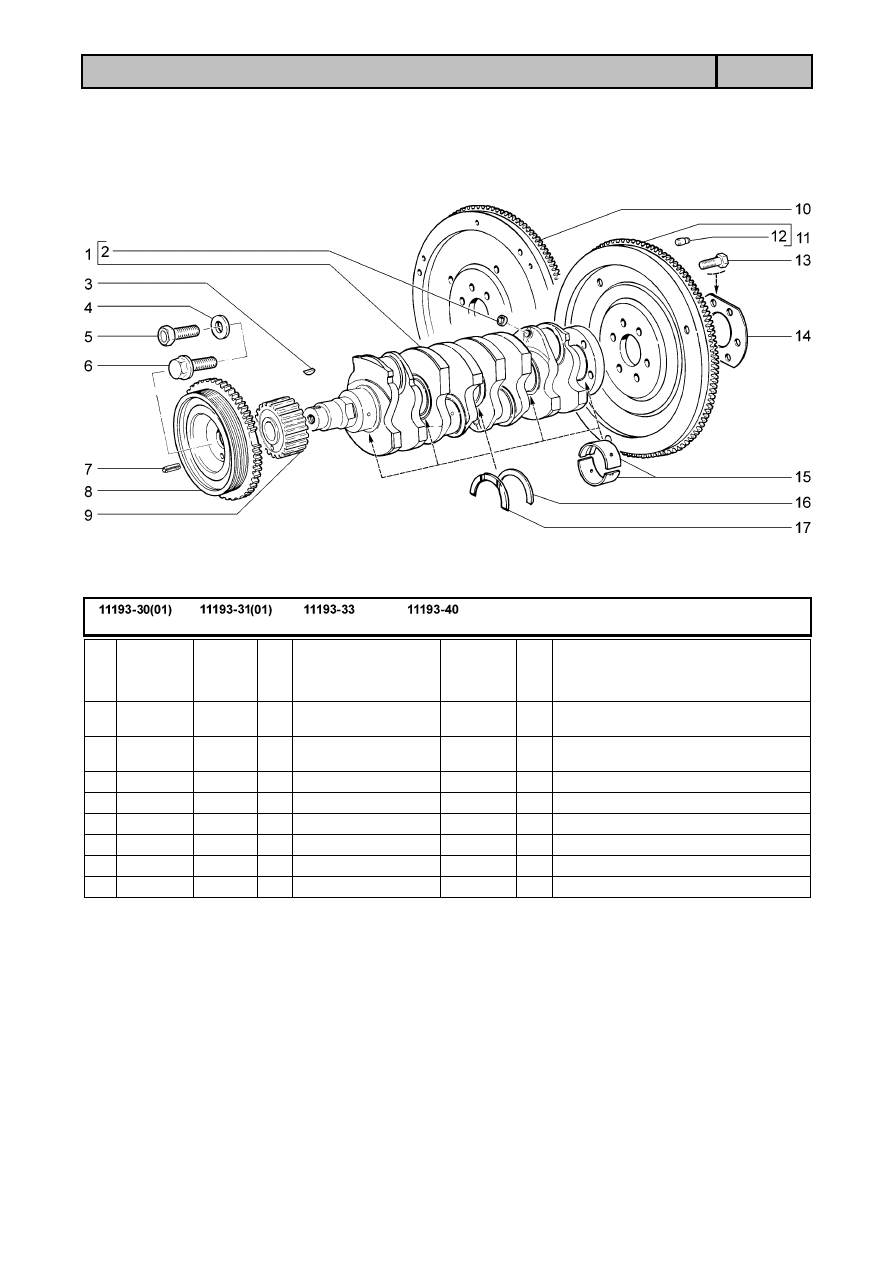

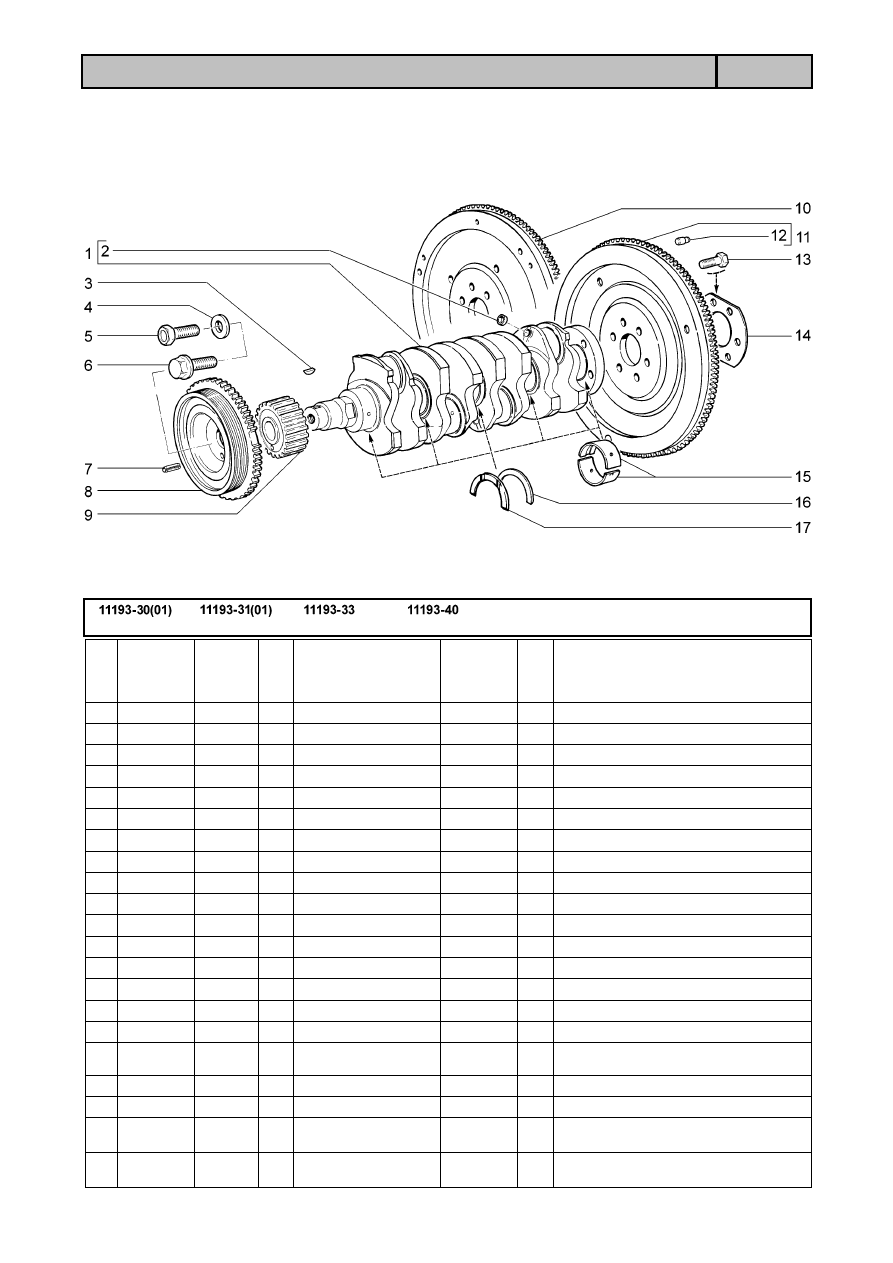

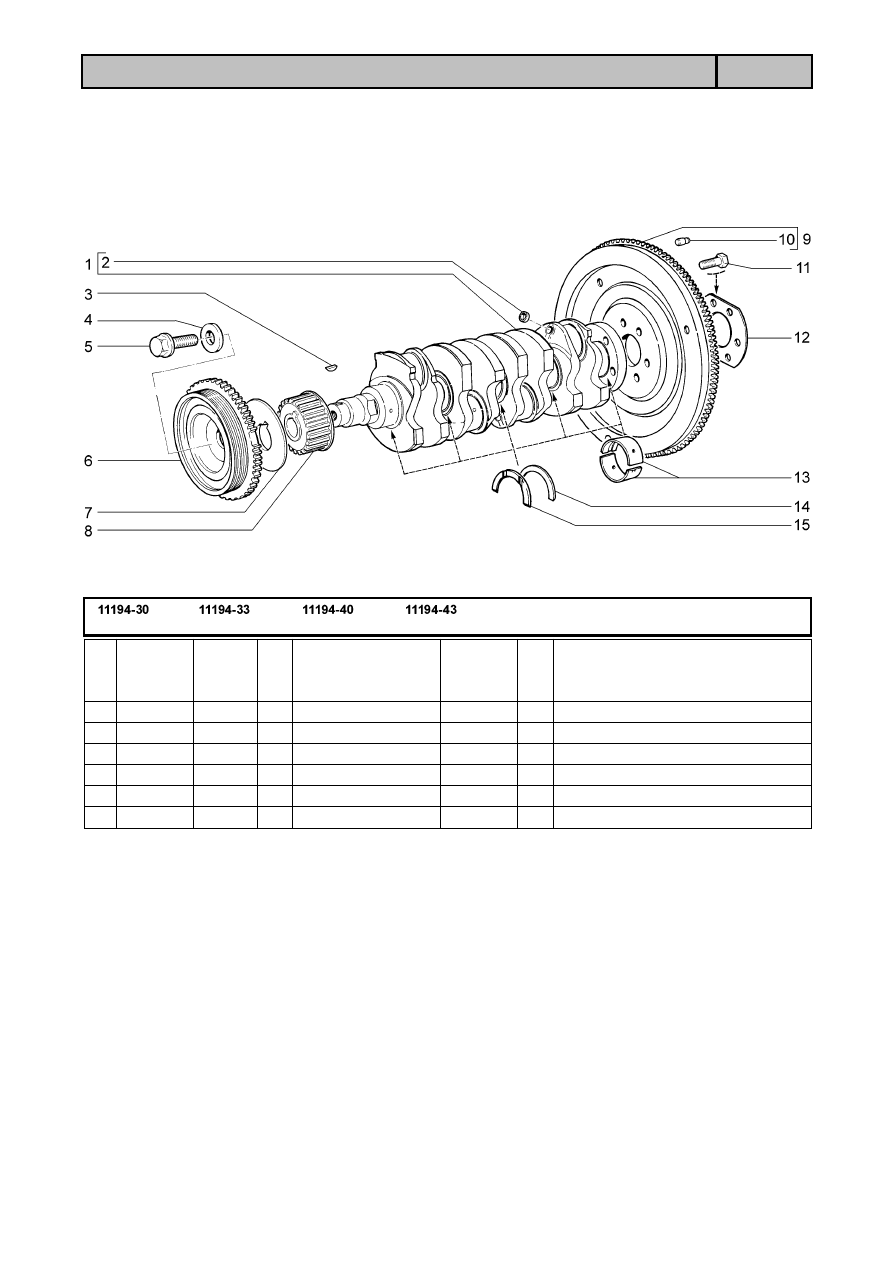

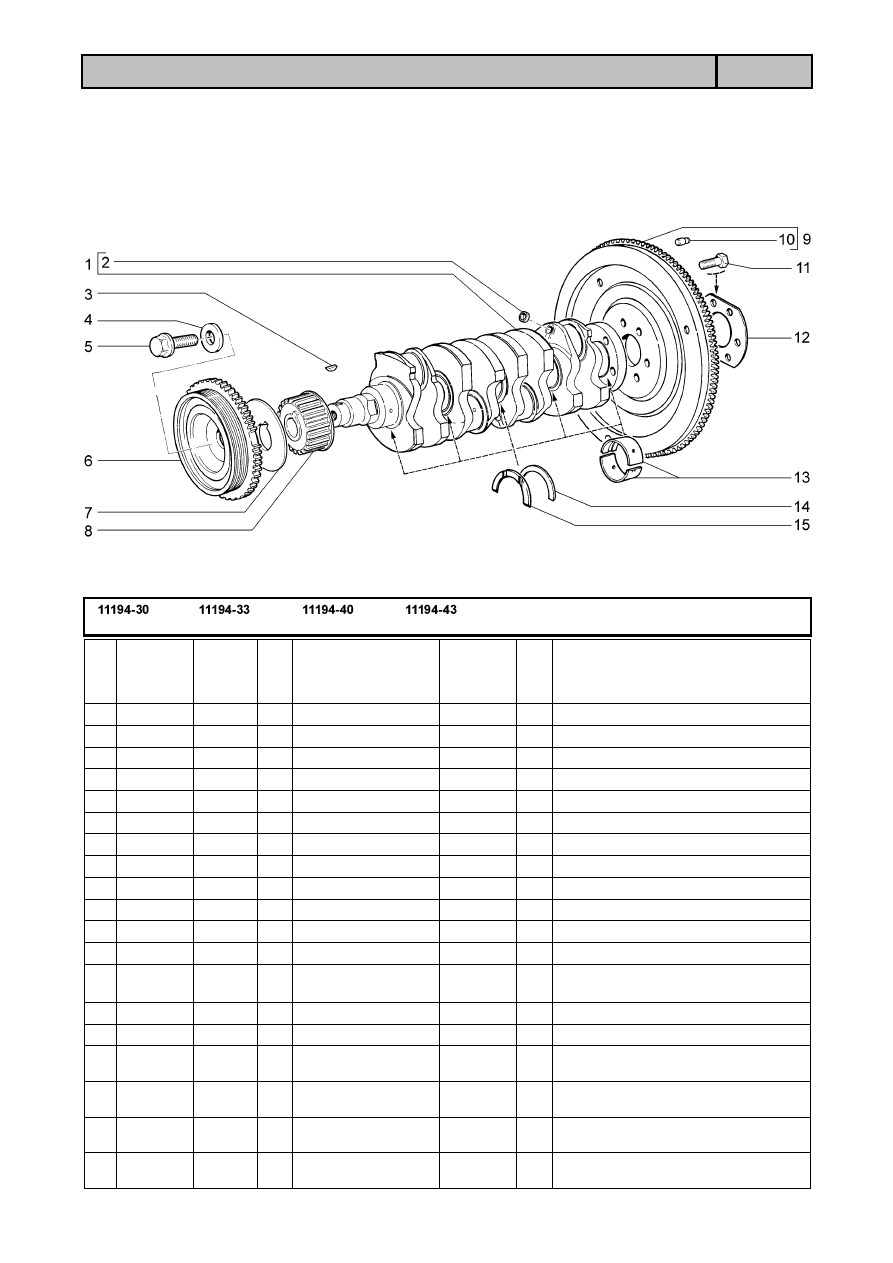

Вал коленчатый и маховик

A120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11183&1005016&01 ~

1

Вал коленчатый

1

+

11183&1005016&03 ~

1

Вал коленчатый

2

+

00001&0043282&01

4

Заглушка 10 чашечная

3

+

21080&1005017&00

1

Шпонка 4х5

4

+

21080&1005065&00

(01)

1

Шайба

4

+

21100&1005065&00

1

Шайба

5

+

00001&0055404&33

(01)

1

Болт М12х1,25х30

6

+

21100&1005076&00

1

Болт

7

+

21080&1005031&00

1

Штифт

8

+

21100&1005058&00 ~

1

Демпфер

8

+

21100&1005058&03 ~

1

Демпфер

8

+

21100&1005058&04 ~

1

Демпфер

9

+

21080&1005030&20

1

Шкив зубчатый вала коленчатого

10

+

21090&1005115&00

(01)

1

Маховик

11

+

21100&1005115&00

1

Маховик

12

+

21010&1005126&00

3

Штифт установочный

13

+

21080&1005127&00

6

Болт М10х1,25х23,5
самоблокирующийся

14

+

21080&1005128&00

1

Шайба болтов

15

+

21080&1000102&01 ^

1

Комплект коренных вкладышей

15

+

21080&1000102&11 ^

1

Комплект коренных вкладышей &
0,25мм

15

+

21080&1000102&12 ^

1

Комплект коренных вкладышей &
0,50мм

A14

Вал коленчатый и маховик

A120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

15

+

21080&1000102&13 ^

1

Комплект коренных вкладышей &
0,75мм

15

+

21080&1000102&15 ^

1

Комплект коренных вкладышей &
0,05мм

16

+

21060&1005183&00

1

Полукольцо

16

+

21060&1005183&20 ^

1

Полукольцо +0,127мм

17

+

21010&1005183&00 ~

1

Полукольцо

17

+

21010&1005183&01 ~

1

Полукольцо

17

+

21010&1005183&20 ^

1

Полукольцо +0,130мм

17

+

21010&1005183&21 ^

1

Полукольцо +0,127мм

A15

Вал коленчатый и маховик

A121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11183&1005016&01 ~

1

Вал коленчатый

1

+

11183&1005016&03 ~

1

Вал коленчатый

2

+

00001&0043282&01

4

Заглушка 10 чашечная

3

+

21080&1005017&00

1

Шпонка 4х5

4

+

21100&1005065&00

1

Шайба

5

+

21100&1005076&00

1

Болт

6

+

21120&1005058&03 ~

1

Демпфер

6

+

21120&1005058&04 ~

1

Демпфер

7

+

21126&1005317&00

1

Шайба дистанционная

8

+

21126&1005030&00

1

Шкив зубчатый вала коленчатого

9

+

21100&1005115&00

1

Маховик

10

+

21010&1005126&00

3

Штифт установочный

11

+

21080&1005127&00

6

Болт М10х1,25х23,5
самоблокирующийся

12

+

21080&1005128&00

1

Шайба болтов

13

+

21080&1000102&01 ^

1

Комплект коренных вкладышей

13

+

21080&1000102&11 ^

1

Комплект коренных вкладышей &
0,25мм

13

+

21080&1000102&12 ^

1

Комплект коренных вкладышей &
0,50мм

13

+

21080&1000102&13 ^

1

Комплект коренных вкладышей &
0,75мм

13

+

21080&1000102&15 ^

1

Комплект коренных вкладышей &
0,05мм

A16

Вал коленчатый и маховик

A121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21060&1005183&00

1

Полукольцо

14

+

21060&1005183&20 ^

1

Полукольцо +0,127мм

15

+

21010&1005183&00 ~

1

Полукольцо

15

+

21010&1005183&01 ~

1

Полукольцо

15

+

21010&1005183&20 ^

1

Полукольцо +0,130мм

15

+

21010&1005183&21 ^

1

Полукольцо +0,127мм

Шатуны и поршни

A130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21213&1004022&00

8

Кольцо стопорное

2

+

21083&1000100&00 ^

1

Комплект колец

2

+

21083&1000100&31 ^

1

Комплект колец +0,4мм

2

+

21083&1000100&32 ^

1

Комплект колец +0,8мм

2

+

21083&1004029&00 ^

1

Комплект колец

3

+

21010&1000104&10 ^

1

Комплект шатунных вкладышей

3

+

21010&1000104&11 ^

1

Комплект шатунных вкладышей  &
0,25мм

3

+

21010&1000104&12 ^

1

Комплект шатунныхвкладышей  &
0,50мм

3

+

21010&1000104&13 ^

1

Комплект шатунных вкладышей  &
0,75мм

3

+

21010&1000104&14 ^

1

Комплект шатунных вкладышей  &
1,00мм

3

+

21010&1000104&15 ^

1

Комплект шатунных вкладышей  &
0,05мм

3

+

21010&1000104&40 ^

1

Комплект шатунных вкладышей

3

+

21010&1000104&41 ^

1

Комплект шатунных вкладышей  &
0,125мм”

3

+

21010&1000104&42 ^

1

Комплект шатунных вкладышей  &
0,25мм

3

+

21010&1000104&43 ^

1

Комплект шатунных вкладышей  &
0,50мм

3

+

21010&1000104&44 ^

1

Комплект шатунных вкладышей  &
0,75мм

3

+

21010&1000104&45 ^

1

Комплект шатунных вкладышей  &
1,00мм

A17

A18

Шатуны и поршни

A130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

4

+

21100&1004020&00 *)

4

Палец поршневой, класс 1

4

+

21100&1004020&01 *)

4

Палец поршневой, класс 2

4

+

21100&1004020&02 *)

4

Палец поршневой, класс 3

5

+

21100&1004015&00 *)

4

Поршень, класс А

5

+

21100&1004015&02 *)

4

Поршень, класс С

5

+

21100&1004015&04 *)

4

Поршень, класс Е

5

+

21100&1004015&31 *)

4

Поршень ремонтный №1

5

+

21100&1004015&32 *)

4

Поршень ремонтный №2

6

+

21100&1004045&00 *)

4

Шатун, класс 1

6

+

21100&1004045&01 *)

4

Шатун, класс 2

6

+

21100&1004045&02 *)

4

Шатун, класс 3

7

+

21100&1004062&00

8

Болт

8

+

21213&1004067&00  ~

8

Гайка

9

+

00001&0025550&20  ~

8

Гайка М9х1
