B21

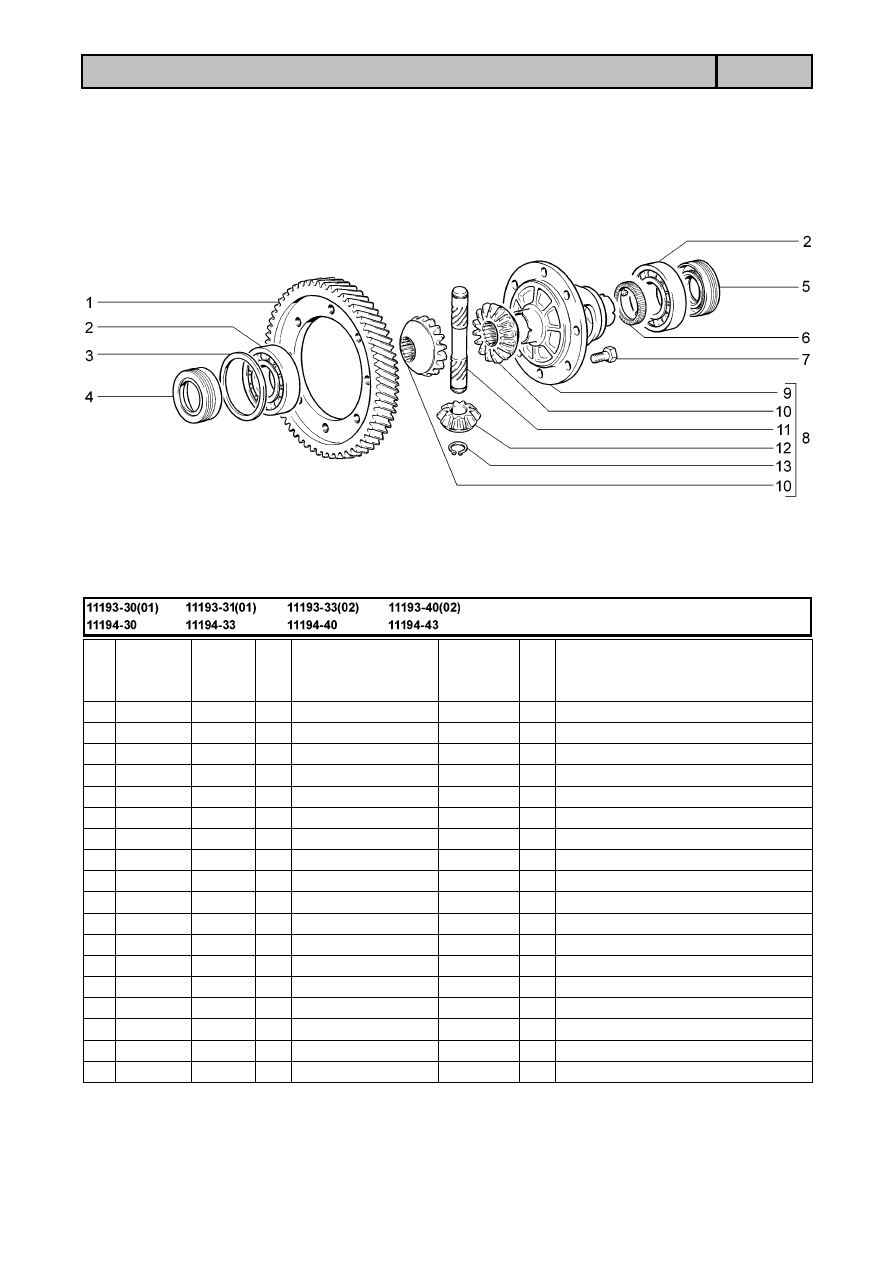

Дифференциал

B410

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

3

+

21080&2303108&00 ~

1

Кольцо регулировочное 2,55

3

+

21080&2303109&00 ~

1

Кольцо регулировочное 2,60

3

+

21080&2303110&00 ~

1

Кольцо регулировочное 2,65

4

+

21100&2301034&12

1

Сальник полуоси

4

+

21100&2301035&00 ~

(01&10,110)

1

Сальник полуоси левый

4

+

21100&2301035&01 ~

(01&10,110)

1

Сальник полуоси левый

5

+

21100&2301034&00 ~

(01&10,110)

1

Сальник полуоси правый

5

+

21100&2301034&01 ~

(01&10,110)

1

Сальник полуоси правый

5

+

21100&2301034&12

1

Сальник полуоси

6

+

11180&3843040&00 ~

1

Ротор датчика скорости

6

+

11180&3843040&02 ~

1

Ротор датчика скорости

7

+

21010&2403021&00

8

Болт крепления ведомой шестерни

8

+

21080&2303012&00

1

Дифференциал переднего моста

9

+

21080&2303018&00

1

Коробка дифференциала

10

+

21080&2303050&00

2

Шестерня полуоси

11

+

21080&2303060&00

1

Ось саттелитов

12

+

21010&2403055&01

2

Саттелит дифференциала

13

+

00001&0010664&76

2

Кольцо упорное 16

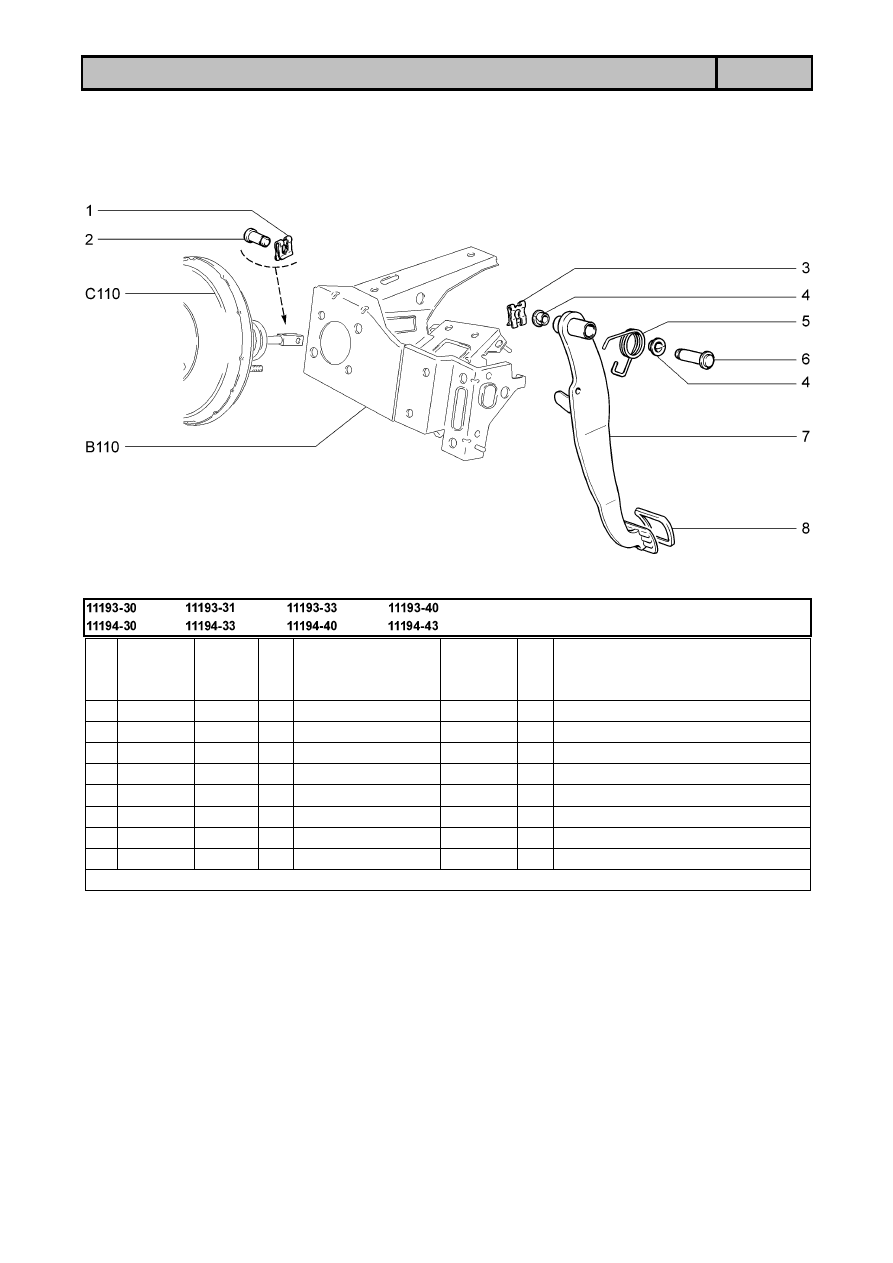

C1

Педаль тормоза

C100

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0010640&76

1

Скоба 8 стопорная

2

+

21030&3504016&00

1

Палец толкателя поршня

3

+

21080&1602059&00 *

1

Скоба стопорная оси педали

4

+

21210&1804043&00 *

2

Втулка оси рычага

5

+

11180&3504094&00 *

1

Пружина педали тормоза оттяжная

6

+

21100&1602050&00 *

1

Ось педали

7

+

11180&3504010&00 *

1

Педаль тормоза

8

+

21100&1602048&00 *

1

Накладка педали

* & входит в состав 11180&1602006&00 (В110)

C2

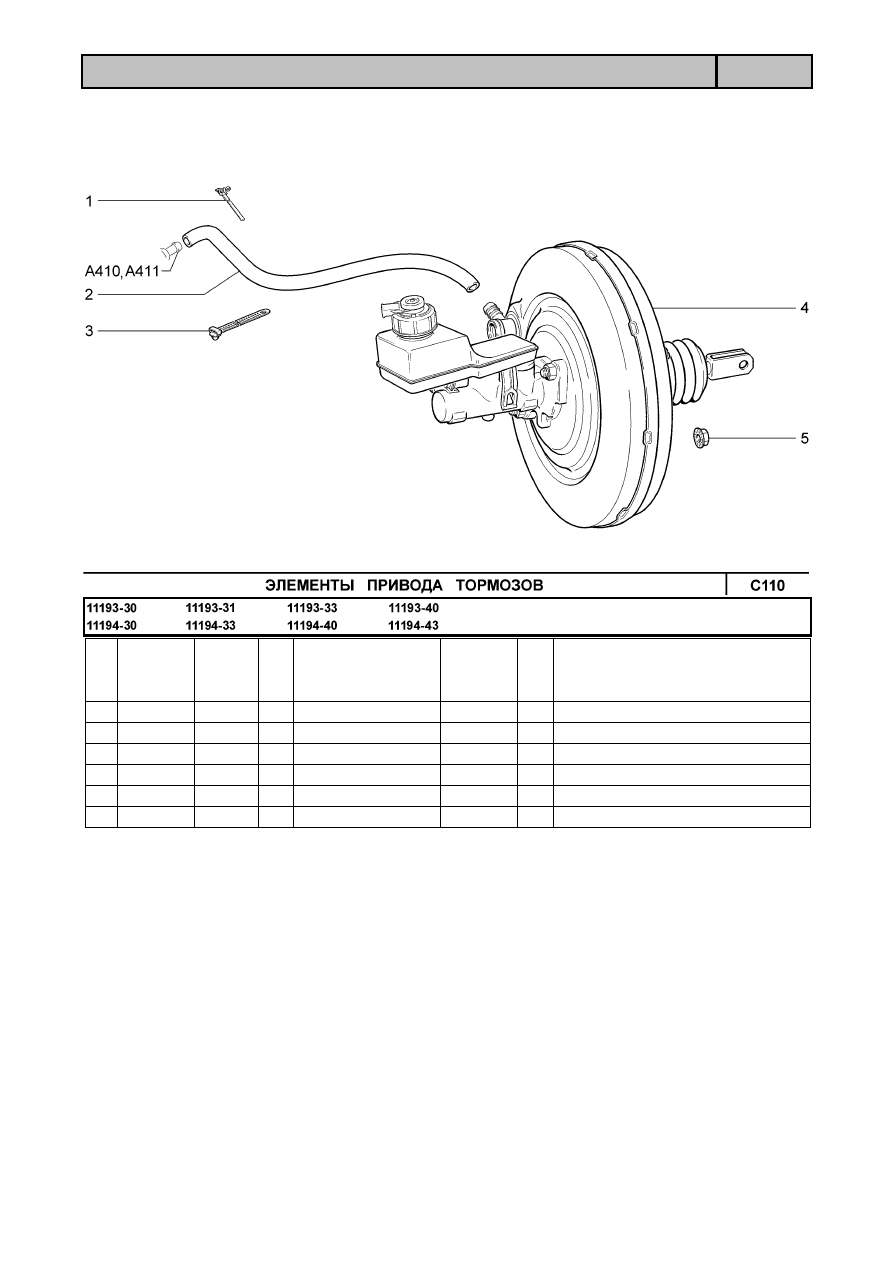

Элементы привода тормозов

C110

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21070&3510430&00

1

Хомут

2

+

21230&3510050&00

1

Шланг усилителя тормоза

3

+

21080&3401228&00

1

Хомут

4

+

11180&3510006&10 ~

1

Усилитель вакуумный тормоза в сборе

4

+

11180&3510006&11 ~

1

Усилитель вакуумный тормоза в сборе

5

+

00001&0038322&01

2

Гайка М8 с зубчатым буртиком

C3

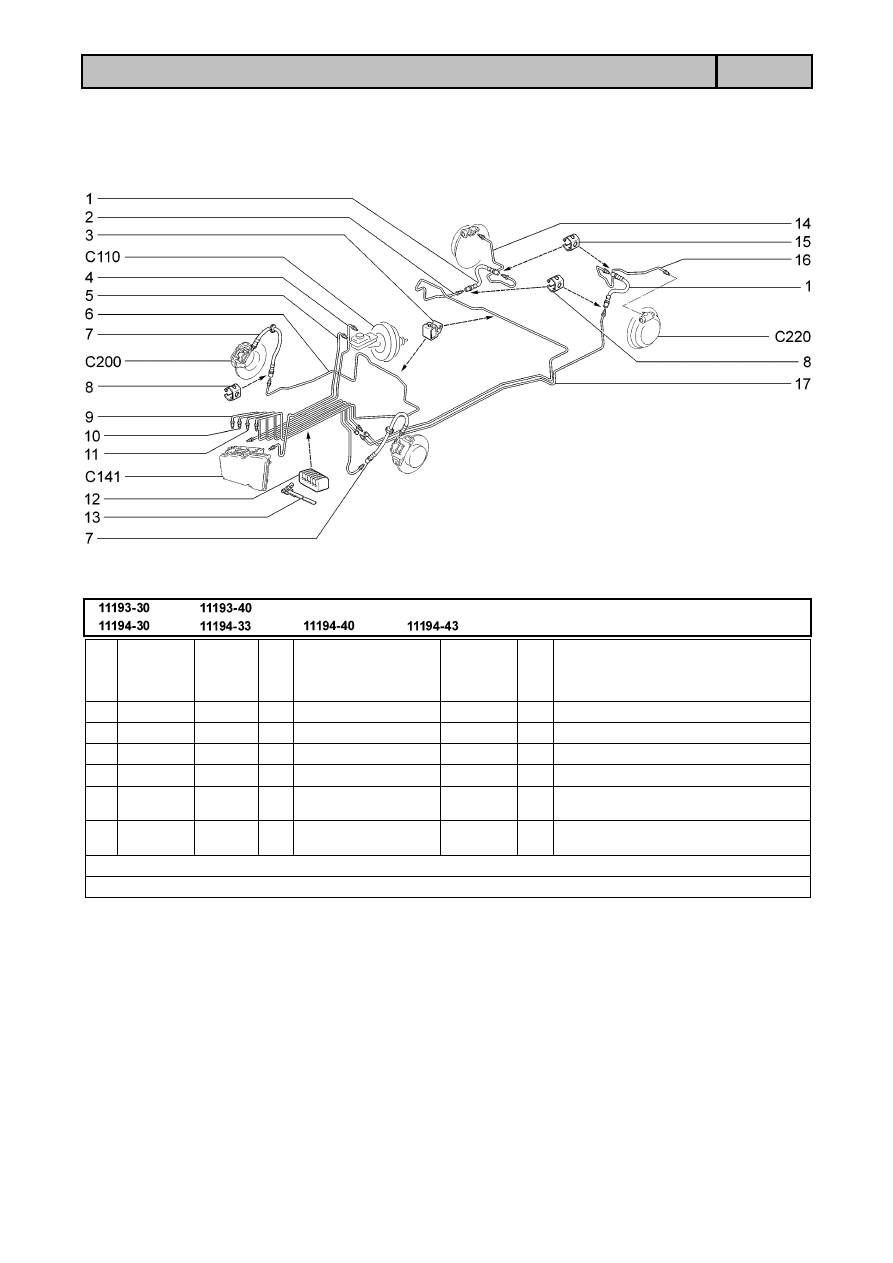

Привод гидротормозов

C120

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3506085&00 *

2

Шланг гибкий заднего тормоза

2

+

11180&3506620&00

1

Трубка к шлангу правого заднего
тормоза

3

+

11180&3506542&00

9

Скоба одноместная

4

+

11180&3506580&00

1

Трубка к регулятору правого заднего
тормоза

5

+

11180&3506500&00

1

Трубка первичного контура главного
цилиндра

6

+

11180&3506510&00

1

Трубка вторичного контура главного
цилиндра

7

+

11180&3506540&20

1

Трубка к правому переднему тормозу

8

+

11180&3506060&10 **

2

Шланг гибкий переднего тормоза

9

+

11180&3506544&00

1

Скоба двухместная

10

11180&3506073&00

4

Скоба крепления тормозного шланга

11

+

00001&0038246&11

2

Болт М6х25 с пружинной шайбой

12

+

11180&3506550&20

1

Трубка к левому переднему тормозу

13

+

11180&3506640&00 *

1

Трубка к правому заднему тормозу

14

11180&3506073&00 *

2

Скоба крепления тормозного шланга

15

+

11180&3506650&00 *

1

Трубка к левому заднему тормозу

16

+

11180&3506630&20

1

Трубка к шлангу левого заднего
тормоза

17

+

11180&3506590&00

1

Трубка к регулятору левого заднего
тормоза

18

+

21010&3506091&00

2

Тройник

* & входит в состав 11180&2914002&01 (D310)

** & входит в состав 11180&3501014&00, 11180&3501015&00 (С210)

C4

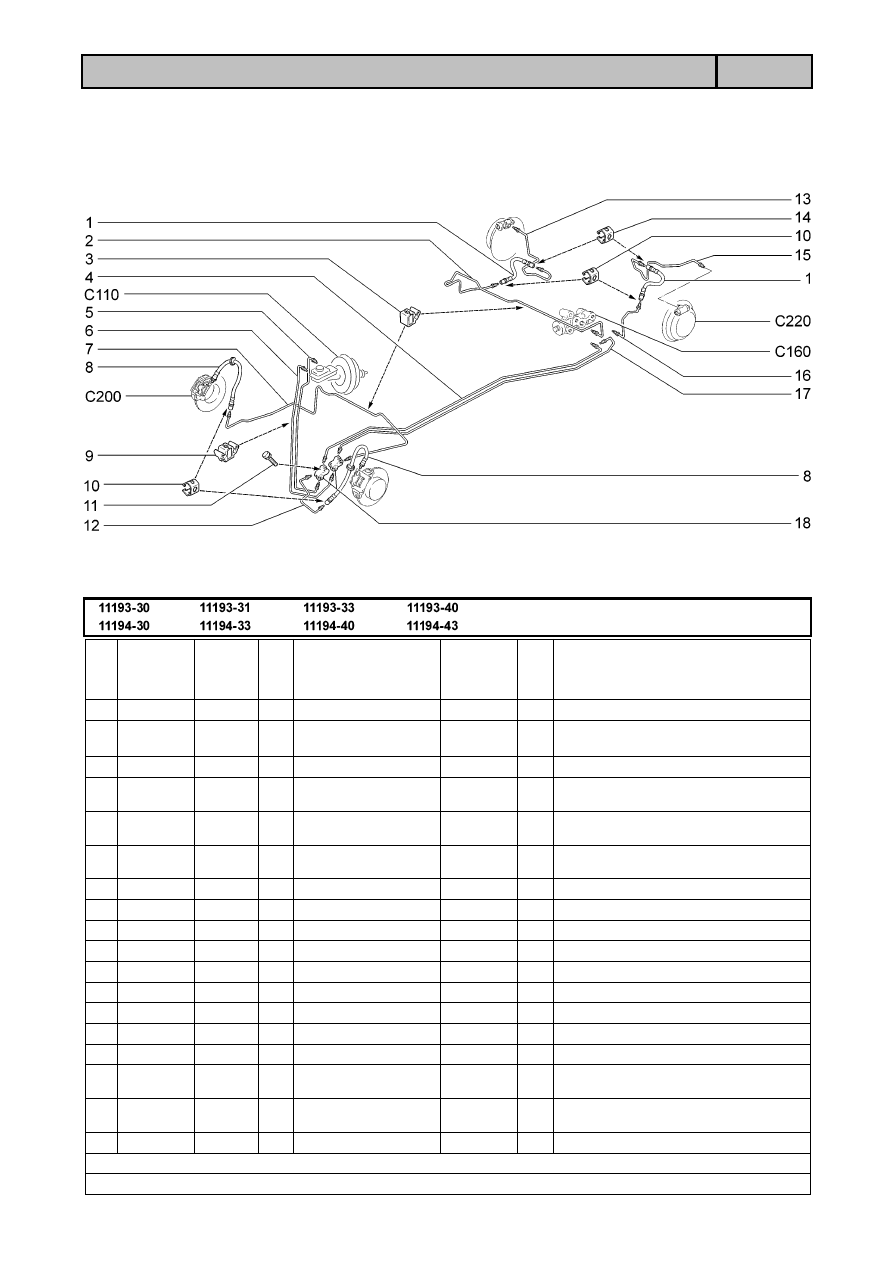

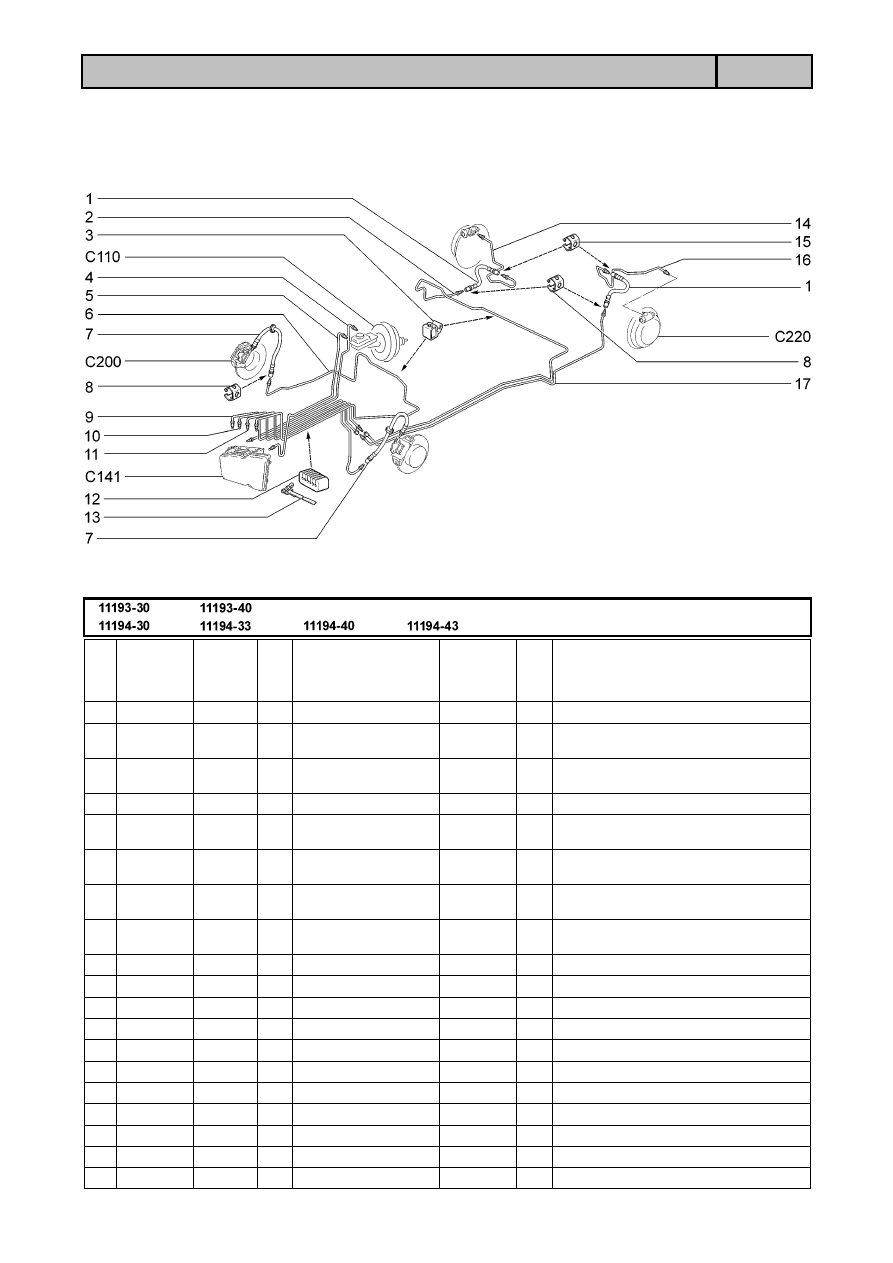

Привод гидротормозов (15,16,115,116)

C121

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3506085&00 *

2

Шланг гибкий заднего тормоза

2

+

11180&3506620&10  ~

1

Трубка к шлангу правого заднего
тормоза

2

+

11180&3506620&11  ~

1

Трубка к шлангу правого заднего
тормоза

3

+

11180&3506542&00

9

Скоба одноместная

4

+

11180&3506500&10  ~

1

Трубка первичного контура главного
цилиндра

4

+

11180&3506500&11  ~

1

Трубка первичного контура главного
цилиндра

5

+

11180&3506510&10  ~

1

Трубка вторичного контура главного
цилиндра

5

+

11180&3506510&11  ~

1

Трубка вторичного контура главного
цилиндра

6

+

11180&3506540&10  ~

1

Трубка к правому переднему тормозу

6

+

11180&3506540&11  ~

1

Трубка к правому переднему тормозу

7

+

11180&3506060&10 **

2

Шланг гибкий переднего тормоза

8

11180&3506073&00

4

Скоба крепления тормозного шланга

9

+

11180&3506550&10  ~

1

Трубка к левому переднему тормозу

9

+

11180&3506550&11  ~

1

Трубка к левому переднему тормозу

10

+

11180&3506560&00  ~

1

Трубка правая

10

+

11180&3506560&01  ~

1

Трубка правая

11

+

11180&3506570&00  ~

1

Трубка левая

11

+

11180&3506570&01  ~

1

Трубка левая

12

+

11180&3506558&00

2

Втулка шумоизоляционная

C5

Привод гидротормозов (15,16,115,116)

C121

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

13

+

00001&0002917&90

2

Хомут 20 ленточный

14

+

11180&3506640&00 *

1

Трубка к правому заднему тормозу

15

11180&3506073&00 *

2

Скоба крепления тормозного шланга

16

+

11180&3506650&00 *

1

Трубка к левому заднему тормозу

17

+

11180&3506630&10 ~

1

Трубка к шлангу левого заднего
тормоза

17

+

11180&3506630&11 ~

1

Трубка к шлангу левого заднего
тормоза

* & входит в состав 11180&2914002&11 (D310)

** & входит в состав 11180&3501014&00, 11180&3501015&00 (С210)

C6

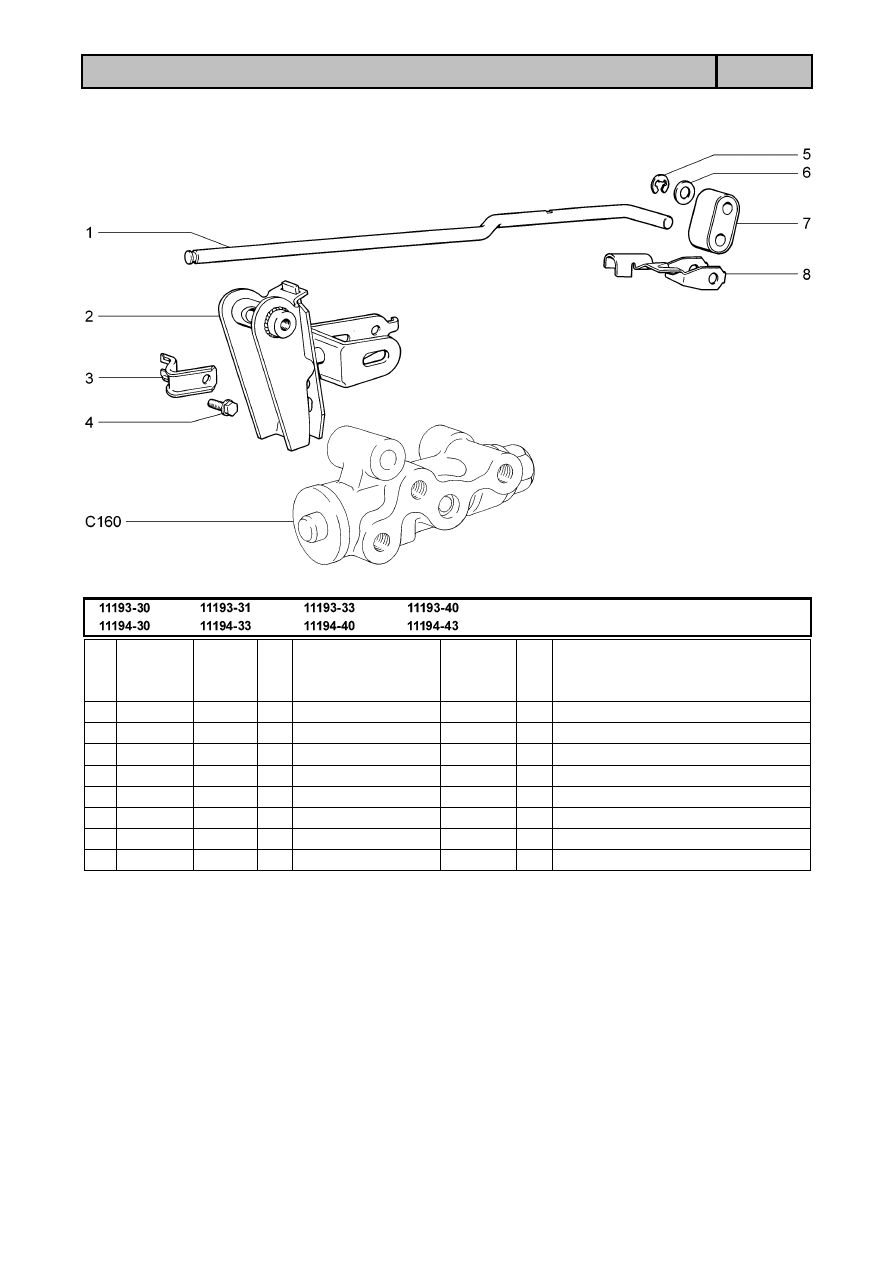

Привод регулятора давления

C130

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512122&00

1

Рычаг упругий привода

2

+

21080&3512016&00

1

Рычаг привода с кронштейном

3

+

21080&3512117&00

1

Фиксатор рычага

4

+

00001&0038200&21

1

Болт М5х10 с пружинной шайбой

5

+

21080&1107148&00

1

Шайба 8 стопорная

6

+

21080&3512141&00

1

Шайба

7

+

21080&3512132&00

1

Серьга привода

8

+

21080&3512128&00

1

Скоба серьги

C7

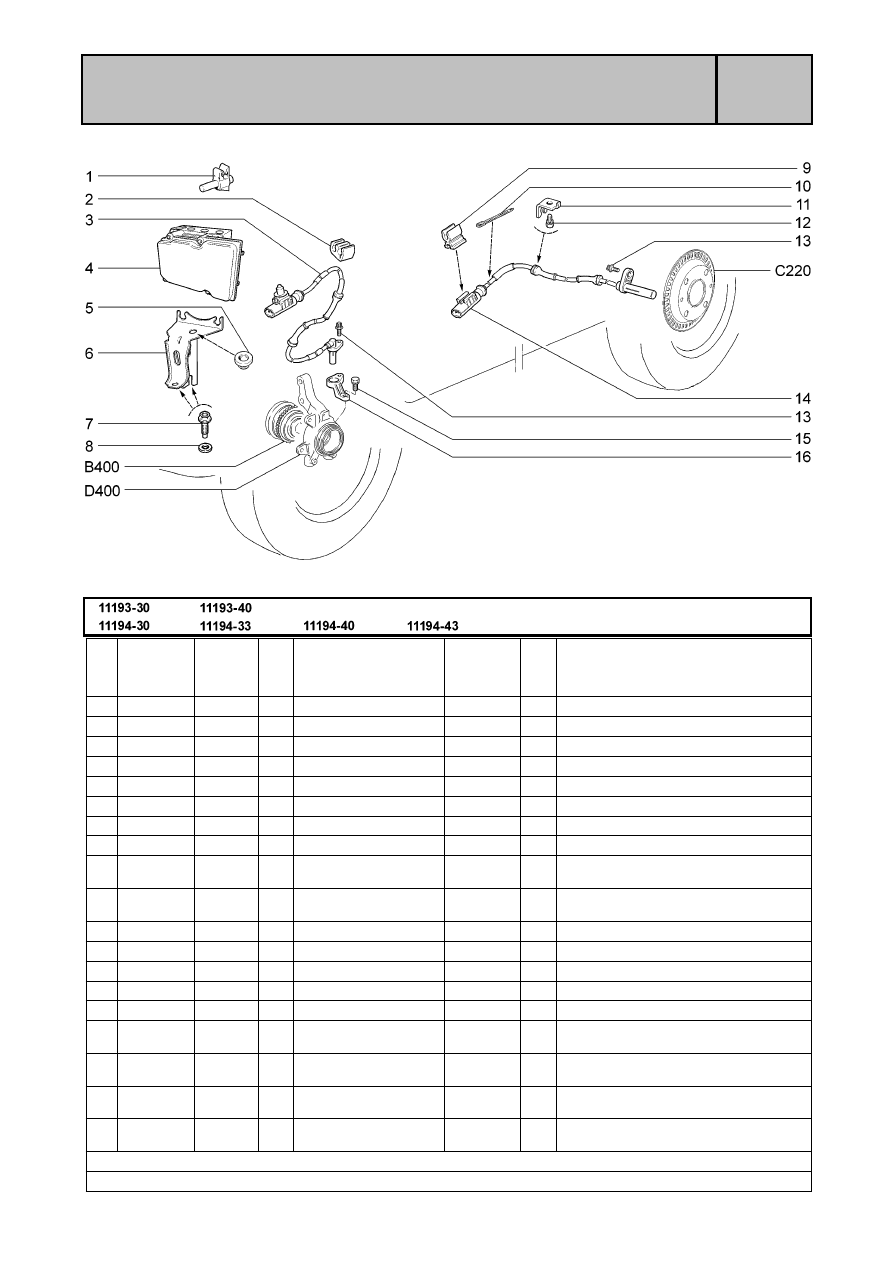

Гидроагрегат АБС и датчики скорости колес

(15,16,115,116)

C141

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1104022&00

1

Скоба (лонжерон передний правый)

2

+

11180&3538432&00

3

Скоба

3

+

11180&3538350&00

2

Датчик скорости переднего колеса

4

+

11180&3538010&01

1

Гидроагрегат АБС

5

+

11180&3538324&00

1

Демпфер гидроагрегата

6

+

11180&3538300&00

1

Кронштейн гидроагрегата

7

+

21100&1001259&00

2

Болт

8

+

00001&0026467&01

2

Шайба 8

9

+

11180&3538436&00

2

Скоба колодки датчика скорости
колеса

10

+

00001&0045677&80

1

Хомут 126,5 (трубка к шлангу левого
заднего тормоза)

11

+

21700&3538434&00

2

Кронштейн жгута датчика скорости

12

+

00001&0038241&11

2

Болт М6х12 с пружинной шайбой

13

+

11180&3538408&00

4

Болт

14

+

11180&3538370&00

2

Датчик скорости заднего колеса

15

+

00001&0038256&21 ***

2

Болт М8х16 с пружинной шайбой

16

+

11180&3538410&00 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538410&02 ~ *

1

Кронштейн датчика скорости
переднего колеса правый

16

+

11180&3538411&00 ~
**

1

Кронштейн датчика скорости
переднего колеса левый

16

+

11180&3538411&02 ~
**

1

Кронштейн датчика скорости
переднего колеса левый

* & входит в состав 11180&2901022&10, 11186&2901022&11, 11190&2901022&10, 11196&2901022&10 (D200)

** & входит в состав 11180&2901023&10,11186&2901023&11, 11190&2901023&10, 11196&2901023&10 (D200)

C8

Цилиндр колесный заднего тормоза

C150

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21050&3502048&00

4

Сухарь

2

+

21050&3502050&01

2

Поршень колесного цилиндра

3

21050&3502056&10

2

Упор колодок

4

+

21010&3502058&01

2

Колпак защитный

5

+

21010&3502051&01

2

Кольцо уплотнительное

6

21050&3502054&00

2

Чашка

7

21050&3502053&00

2

Пружина

8

21050&3502043&00

2

Кольцо

9

+

21010&1602591&01

1

Штуцер шланга

10

+

21010&1602592&00

1

Колпачок штуцера

11

21050&3502044&00

2

Винт стопорный

C9

Регулятор давления тормозов

C160

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512120&00

1

Кронштейн регулятора давления

2

+

21080&3512010&00

1

Регулятор давления

3

+

21010&1602550&00

1

Колпачок защитный

4

+

21080&3512115&00

1

Прокладка

5

+

00001&0005166&70

3

Шайба 8 пружинная

6

+

00001&0061008&21

2

Гайка М8

7

+

00001&0038255&21

1

Болт М8х14 с пружинной шайбой

8

+

00001&0005196&01

1

Шайба 8

9

+

00001&0060442&21

1

Болт М8х50

C10

Привод стояночного тормоза

C170

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

3

Винт самонарезающий

2

+

11180&3508040&10

1

Чехол защитный рычага ручного
привода тормоза

3

+

00001&0038381&21

2

Болт М8х20 с зубчатым буртиком

4

+

11180&3508010&00

1

Рычаг ручного привода тормоза с
тягой

5

+

21230&3508012&00

1

Рычаг ручного привода тормоза

6

+

21100&3508039&00

1

Кнопка рычага тормоза

7

+

00001&0010640&76

1

Скоба 8 стопорная

8

+

21080&3508071&00

1

Тяга привода ручного тормоза

9

+

21080&3508073&00

1

Ось тяги

10

+

11180&3508045&10

1

Кронштейн крепления защитного
чехла

11

+

21080&3508046&00

1

Чехол защитный тяги

12

+

21080&3508075&10

1

Уравниватель троса

13

+

00001&0005196&01

1

Шайба 8

14

+

00001&0061008&11

1

Гайка М8

15

+

00001&0061023&11

1

Гайка М8 низкая

16

+

11180&3508180&01 *

2

Трос привода

17

+

21080&3508214&20 *

2

Скоба троса

18

+

00001&0026053&70 *

2

Шайба 6 стопорная

19

+

00001&0058962&11 *

2

Гайка М6

* & входит в состав 11180&2914002&01, 11180&2914002&11 (D310)

C11

Тормоза передние

C200

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&3501146&00

1

Кожух защитный правый

1

+

21120&3501147&00

1

Кожух защитный левый

2

+

21100&3501070&01 ~

(01)

2

Диск переднего тормоза

2

+

21100&3501070&02 ~

(01)

2

Диск переднего тормоза

2

+

21120&3501070&00 ~

(02)

2

Диск переднего тормоза

2

+

21120&3501070&01 ~

(02)

2

Диск переднего тормоза

2

+

21120&3501070&02 ~

(02)

2

Диск переднего тормоза

3

+

00001&0038241&11

6

Болт М6х12 с пружинной шайбой

4

+

00001&0059707&30

4

Болт М10х1,25х25

5

+

00001&0005168&70

4

Шайба 10 пружинная

6

+

21010&1602592&00

2

Колпачок штуцера шланга

7

+

11180&3501012&00

(01)

1

Тормоз передний правый

7

+

11180&3501012&10

(02)

1

Тормоз передний правый

7

+

11180&3501013&00

(01)

1

Тормоз передний левый

7

+

11180&3501013&10

(02)

1

Тормоз передний левый

8

+

21120&3101082&00

4

Штифт направляющий

C12

Элементы передних тормозов

C210

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3501033&00

4

Болт

2

+

21080&3501032&00

4

Шайба стопорная

3

+

21080&3501018&00

4

Палец направляющий

4

+

21080&3501019&00

4

Чехол защитный

5

+

21100&3501080&00 *

4

Колодка

6

+

11180&3501014&00

1

Суппорт правый в сборе

6

+

11180&3501015&00

1

Суппорт левый в сборе

7

+

21080&3501030&01

4

Болт

8

+

21080&3501039&01

4

Шайба болта

9

+

00001&0002844&60

2

Прокладка

10

+

21080&3501063&00

2

Кольцо уплотнительное

11

+

21010&1602591&01

2

Штуцер шланга

12

+

21010&3501051&00

2

Кольцо уплотнительное

13

+

21080&3501058&00

2

Колпачок защитный

14

+

21080&3501057&00

2

Кольцо стопорное

15

+

21100&3501017&01

2

Суппорт переднего тормоза

16

+

21100&3501155&00

(01)

2

Направляющая колодок

16

+

21120&3501155&00

(02)

2

Направляющая колодок

17

+

21080&3501170&01

4

Ось пружины

18

+

21080&3501166&00

4

Пружина

+

21100&3501089&00

1

Комплект 4&х тормозных колодок

* & входит в комплект 21100&3501089&00

C13

Тормоза задние в сборе

C220

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0005164&70

2

Шайба 6 пружинная

2

+

00001&0032759&01

2

Винт М6х10

3

+

21080&3502010&11

1

Тормоз задний правый

3

+

21080&3502011&11

1

Тормоз задний левый

4

+

00001&0005168&70

8

Шайба 10 пружинная

5

+

11180&3502112&00

8

Болт

6

+

11180&3502010&11

(15,16,115,116)

1

Тормоз задний правый

6

+

11180&3502011&11

(15,16,115,116)

1

Тормоз задний левый

7

+

11180&3538400&00

(15,16,115,116)

2

Ротор заднего колеса

8

+

21080&3502070&00

2

Барабан тормозной

9

+

21120&3101082&00

4

Штифт направляющий

C14

Тормоза задние

C230

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038241&21

4

Болт М6х12 с пружинной шайбой

2

+

21080&3502012&10

1

Щит тормоза правый

2

+

21080&3502013&10

1

Щит тормоза левый

3

+

21080&3502019&01

2

Заглушка щита

4

+

21080&3502090&01

4

Колодка

5

+

21080&3502035&00

2

Пружина верхняя

6

+

21080&3507036&00

1

Планка разжимная правая

6

+

21080&3507037&00

1

Планка разжимная левая

7

+

21080&3502033&00

4

Пружина направляющая

8

+

21050&3502040&00

2

Цилиндр колесный

9

+

21010&3507038&00

2

Ось рычага

10

+

00001&0026386&01

2

Шайба 10

11

+

00001&0007343&01

2

Шплинт 2х20

12

+

21080&3507034&00

1

Рычаг правый

12

+

21080&3507035&00

1

Рычаг левый

13

+

21080&3502038&00

2

Пружина нижняя

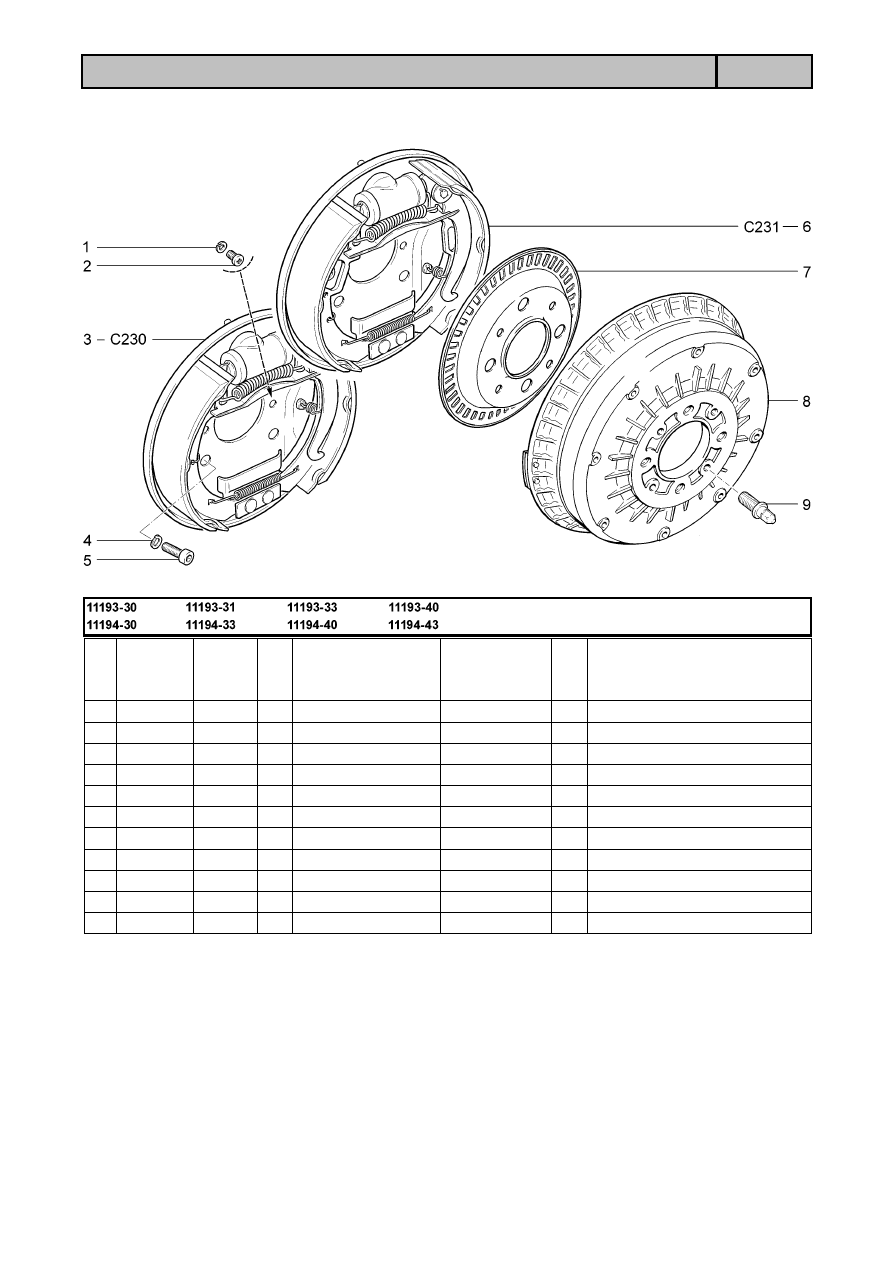

C15

Тормоза задние (15,16,115,116)

C231

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038241&21

6

Болт М6х12 с пружинной шайбой

2

+

11180&3538416&01 ~

2

Кронштейн датчика скорости заднего
колеса

2

+

11180&3538416&02 ~

2

Кронштейн датчика скорости заднего
колеса

3

+

21080&3502019&01

2

Заглушка щита

4

+

11180&3502012&11

1

Щит тормоза правый

4

+

11180&3502013&11

1

Щит тормоза левый

5

+

11180&3502090&10

4

Колодка

6

+

21080&3507036&00

1

Планка разжимная правая

6

+

21080&3507037&00

1

Планка разжимная левая

7

+

21080&3502033&00

4

Пружина направляющая

8

+

21050&3502040&00

2

Цилиндр колесный

9

+

21080&3502035&00

2

Пружина верхняя

10

+

21010&3507038&00

2

Ось рычага

11

+

00001&0026386&01

2

Шайба 10

12

+

00001&0007343&01

2

Шплинт 2х20

13

+

21080&3507034&00

1

Рычаг правый

13

+

21080&3507035&00

1

Рычаг левый

14

+

21080&3502038&00

2

Пружина нижняя















содержание      ..     5      6      7      8     ..
