LADA LARGUS. Каталог деталей и сборочных единиц - часть 3





Каталог LADA LARGUS 4601

08.12

38

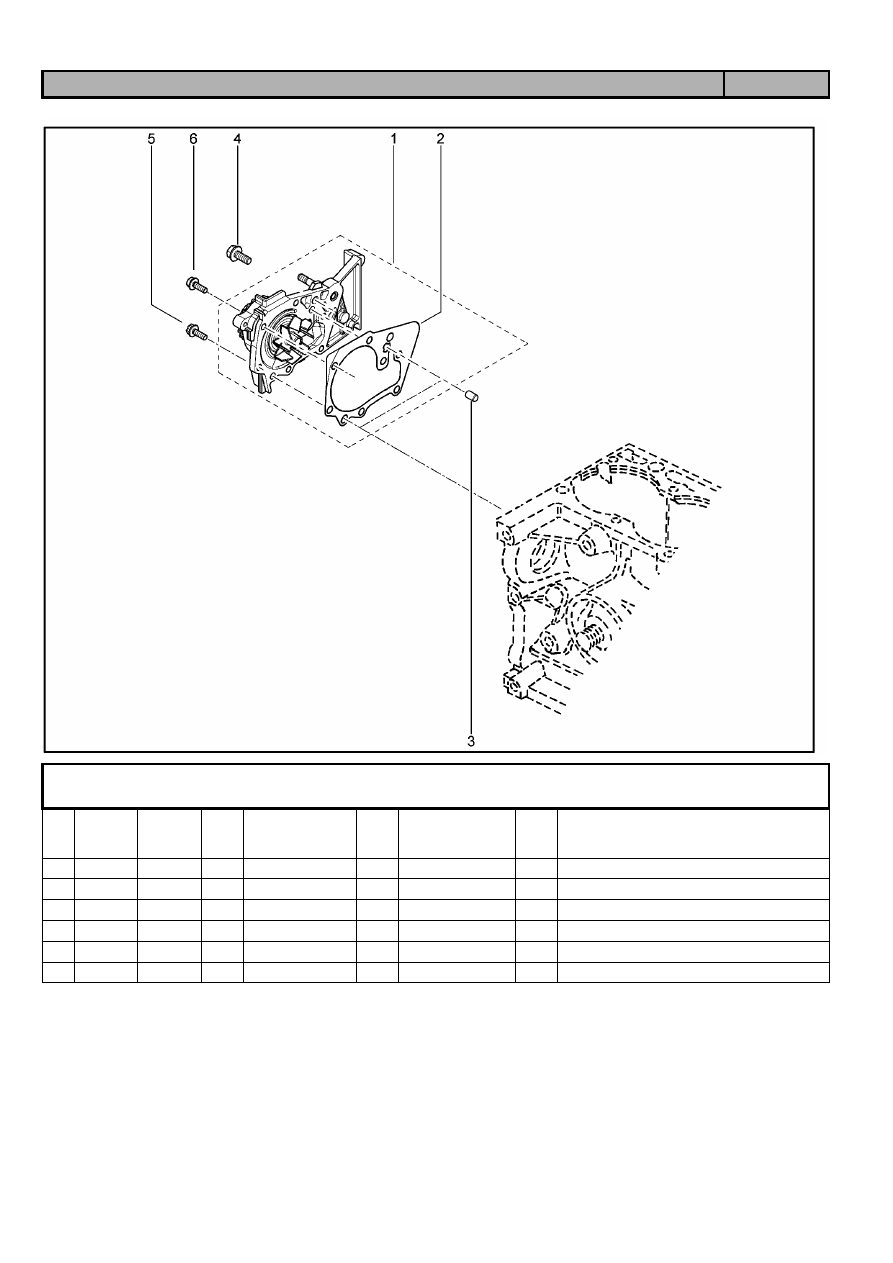

ВОДЯНОЙ НАСОС [16 КЛ]

110010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

210105296R





1

Насос водяной в сборе

2





+

7705035053





1

Винт установочный 8-13

3





+

7703002822





1

Болт крепления с буртиком

4





+

7703002810





1

Болт крепления с буртиком

5





+

8201052430





1

Прокладка водяного насоса



Каталог LADA LARGUS 4601

08.12

39

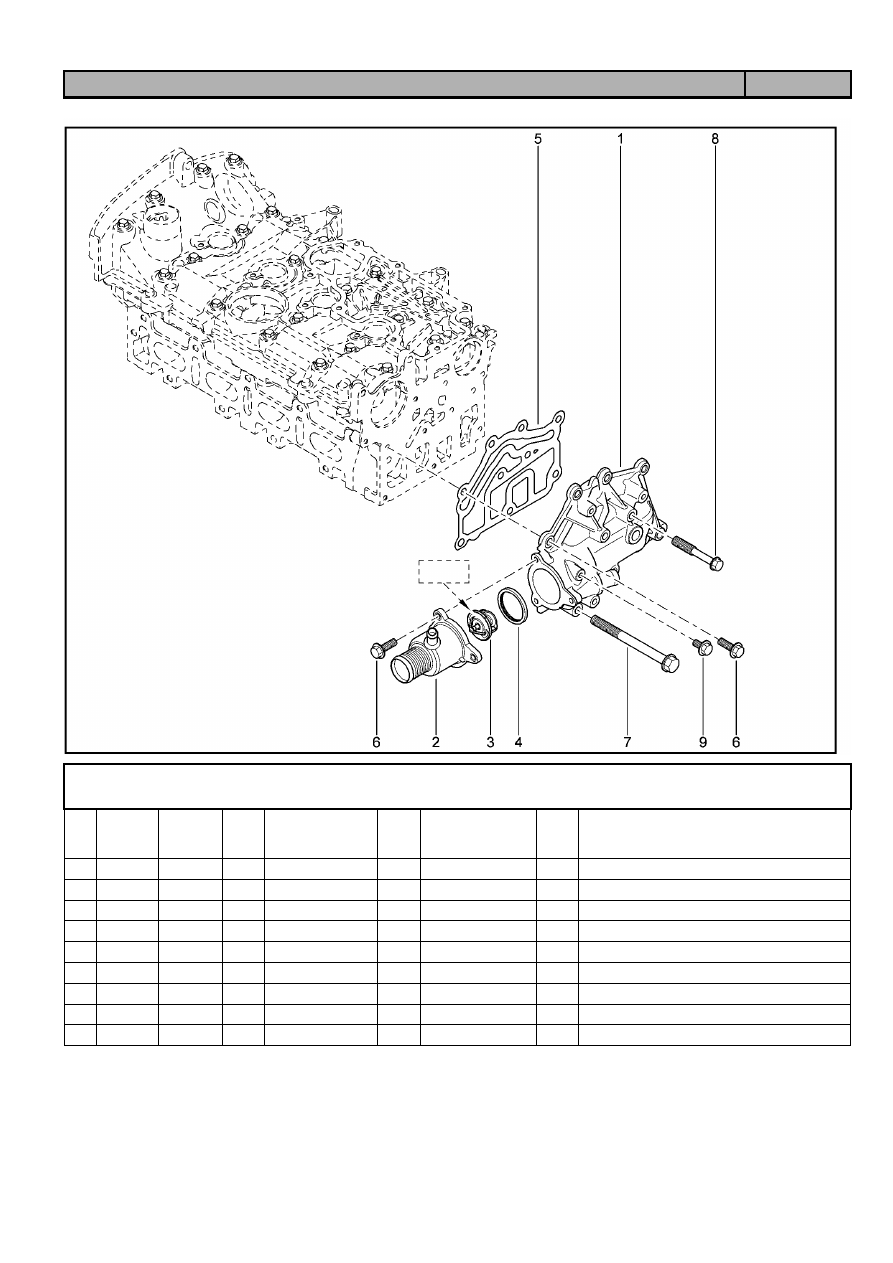

ТЕРМОСТАТ [16 КЛ]

110012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200934203





1

Корпус водоотводящего патрубка

2





+

8200561420





1

Корпус термостата

3





+

8200772985





1

Термостат в сборе

4





+

8200267272





1

Уплотнительное кольцо термостата

5





+

7700104129





1

Прокладка термостата

6





+

7703002838





1

Болт шестигранный с буртиком м

7





+

7703002864





1

Болт шестигранный с буртиком м

8





+

7703002787





1

Болт шестигранный с буртиком м

9





+

7703002940





1

Болт шестигранный с буртиком м



Каталог LADA LARGUS 4601

08.12

40

ВОДЯНОЙ НАСОС [8 КЛ]

111010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

210101302R





1

Насос водяной в сборе

2





+

8201052430





1

Провкладка водяного насоса

3





+

7705035053





1

Винт установочный 8-13

4





+

7703002822





1

Болт шестигранный с буртиком

5





+

7703002810





1

Болт шестигранный с буртиком

6





+

7703102048





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

41

ТЕРМОСТАТ [8 КЛ]

111012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1







886307034R







Датчик температуры охл.жидкости

2







8200772985







Термостат в сборе

3







8200267272







Уплотнительное кольцо термостата

4







8200493154







Корпус водоотводящего патрубка

5







8200561420







Корпус термостата

6







7703075343







Резьбовая пробка

7







7703062053







Уплотнитель выкл. задн. хода, механ.

8







7703075140







Заглушка М12х151

9







7703062068







Уплотнитель 12.2х17х2.1

10







7703002864







Болт крепления с буртиком м

11







7703002815







Болт крепления с буртиком

12







7703002810







Болт крепления с буртиком



Каталог LADA LARGUS 4601

08.12

42

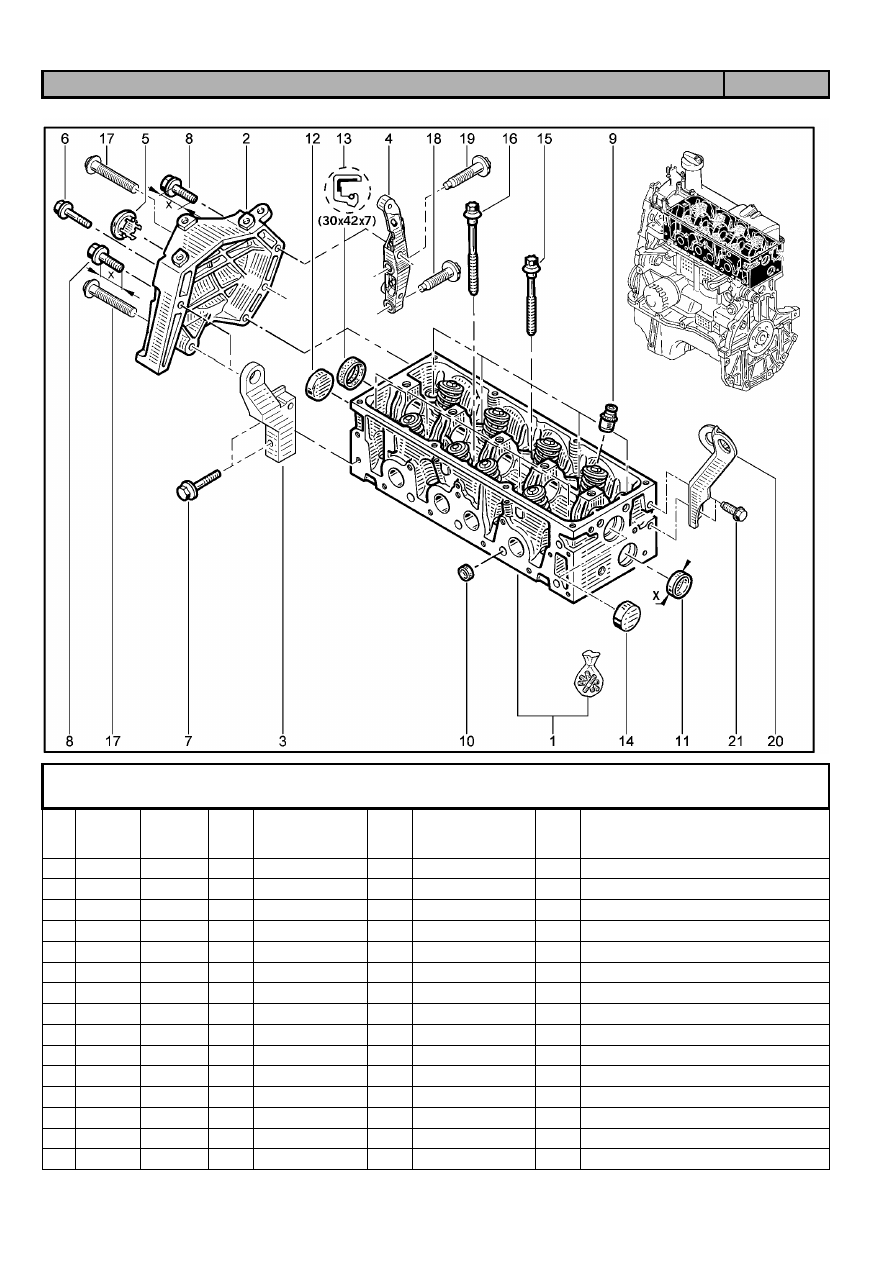

ГОЛОВКА БЛОКА [16 КЛ]

112010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701473353





1

Головка блока цилиндров

2





+

7700100967





1

Уплотняющая пробка

3





+

7700106283





1

Заглушка

4





+

7703075216





1

Заглушка 38

5





+

8201030921





1

Заглушка водяной рубашки

6





+

7700103938





1

Колпачок маслосъемник

7





+

7700106271





1

Заглушка распределительного вала

8





+

7700274026





1

Заглушка распределительного вала

9





+

7701478550





1

Кольцевое уплотнение

10





+

7701471373





1

Комплект болтов ГБЦ

11





+

8200642488





1

Болт крепления корпуса распредвалов

12





+

8200642490





1

Болт крепления корпуса распредвалов




Каталог LADA LARGUS 4601

08.12

43

КРЫШКА ГОЛОВКИ БЛОКА БОКОВАЯ [16 КЛ]

112015





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1







8200803395







Прдъемная проушина

2







8200691684







Прдъемная проушина

3







8200487939







Кранштейн двигателя, верхний

4







7700108207







Кранштейн двигателя, средний

5







7703002458







Болт М8х125-40

6







7703002946







Болт крепления с буртиком

7







7703002942







Болт крепления с буртиком

8







7703002947







Болт крепления с буртиком

9







8200580584







Втулка

10







7703033148







Гайка шестигранная с буртиком м

11







8200581350







Шпилька крепления

12







8200581361







Болт крепления промежуточный

13







7703002838







Болт шестигранный с буртиком м

14







7703602211







Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

44

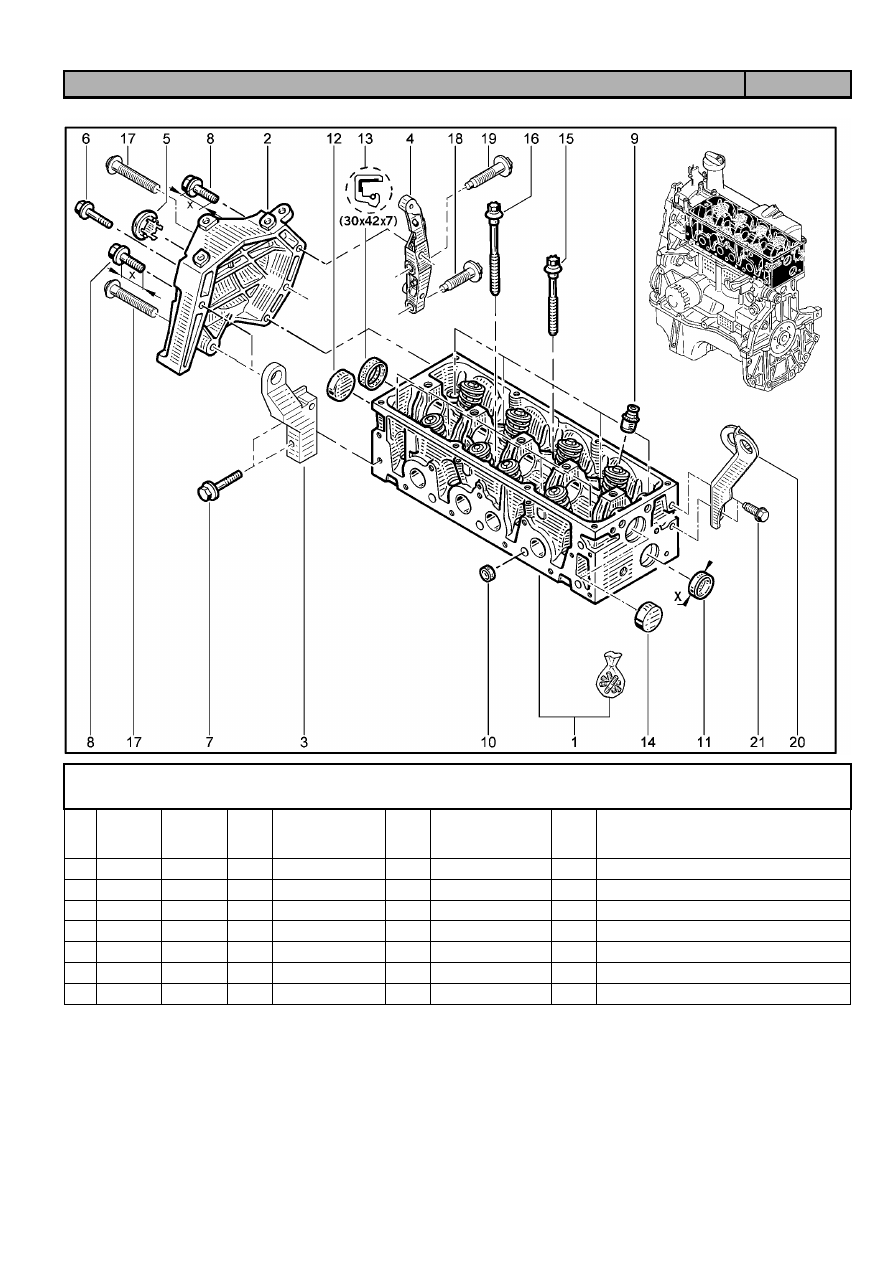

ГОЛОВКА БЛОКА [8 КЛ]

112110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701475893





1

Головка блока цилиндров в сборе

2





+

8200945778





1

Опора двигателя в сборе

3





+

7700273765



без ГУР

1

Кронштейн двигателя средний

4





+

112368872R



с ГУР

1

Опора двигателя, сред.

5





+

7703074530





1

Заглушка

6





+

7703002800





1

Болт шестигранный с буртиком

7





+

7703002969





1

Болт шестигранный с буртиком

8





+

7703002969





1

Болт шестигранный с буртиком М

9





+

8200234651





1

Колпачок маслосъемный

10





+

7703075219





1

Заглушка 16

11





+

7703075216





1

Заглушка 38

12





+

7703075225





1

Заглушка 42

13





+

8200934089





1

Сальник распредвала

14





+

7700274026





1

Заглушка распределительного вала

15





+

110563297R





1

Болт крепления гол. цииндра

Каталог LADA LARGUS 4601

08.12

45

ГОЛОВКА БЛОКА [8 КЛ]

112110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

16





+

110565986R





1

Болт крепления головного .цилиндр

17





+

7703102001





1

Болт М10Х

18





+

7703002993





1

Болт с шестигранной головкой М8

19





+

7703002992



без ГУР

1

Болт шестигранный с буртиком

19





+

7703602246



с ГУР

1

Болт с шестигранной головкой М8

20





+

8200042032





1

Подъемное кольцо

21





+

7703002748





1

Болт крепления с буртиком



Каталог LADA LARGUS 4601

08.12

46

КРЫШКА ГРМ [16 КЛ]

113010





KS015-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

135000849R





1

Крышка ГРМ

2





+

8200404084





1

Заглушка

3





+

8200062947





1

Пробка маслозаливной горловины в сборе

4





+

7703002838





1

Болт шестигранный с буртиком М




Каталог LADA LARGUS 4601

08.12

47

КРЫШКИ (ГБ ГРМ) [8 КЛ]

113110





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200180311







1

Крышка ГБЦ

2





+

7701471719







1

Прокладка крышки ГБЦ

3





+

7703002662







1

Болт крепления с буртиком

4





+

8200800258







1

Пробка маслозаливной горловины в сборе

5





+

8200936108







1

Крышка ГРМ

6





+

7703002810







1

Болт крепления с буртиком

7





+

8201052009







1

Заглушка



Каталог LADA LARGUS 4601

08.12

48

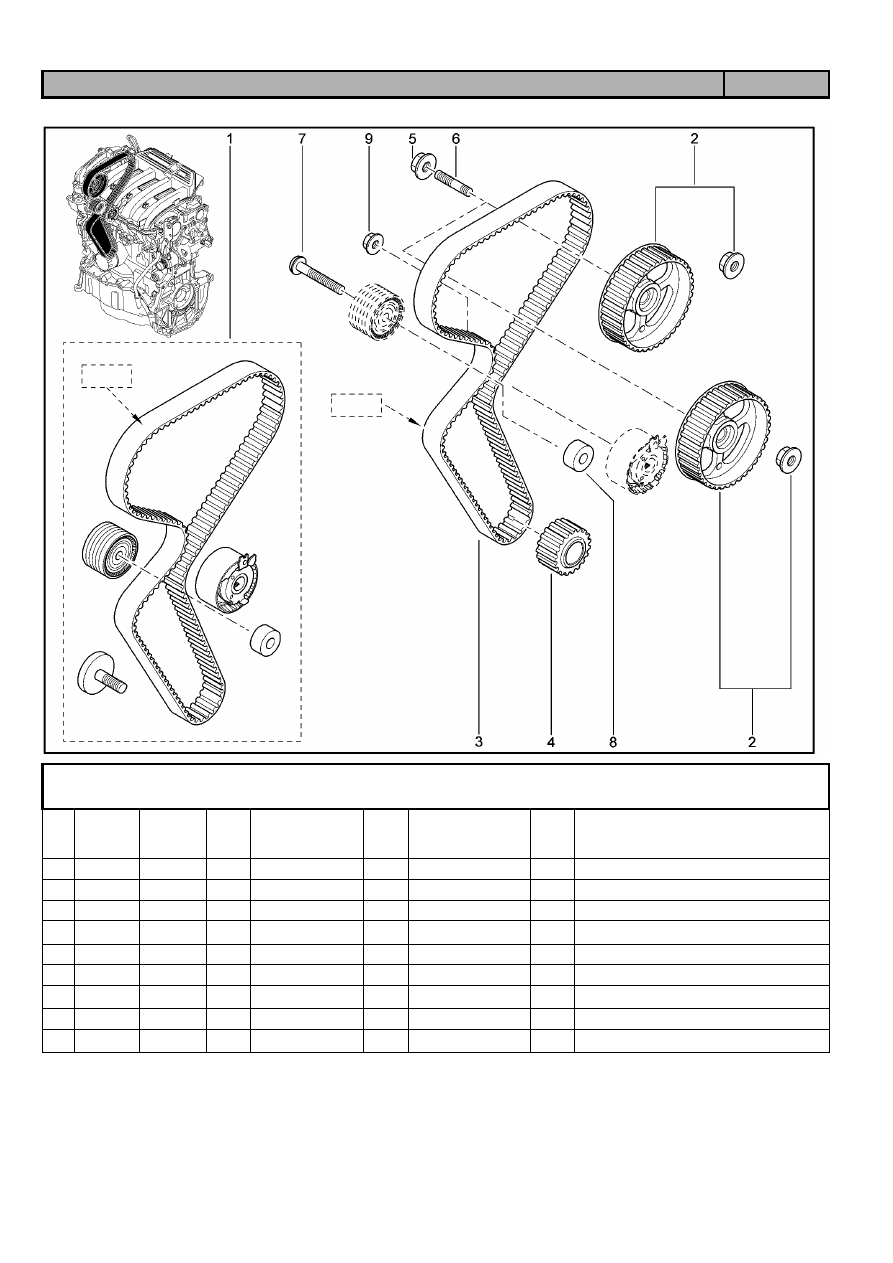

ПРИВОД ГРМ [16 КЛ]

114010





KS015-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

130C17529R







1

Ремень ГРМ в комплекте

2





+

7701471374







1

Шкив распредвала

3





+

8201069699







1

Ремень ГРМ

4





+

8200758088





1

Шкив зубчатого коленвала

5





+

8200793248







1

Гайка крепления шкива

6





+

8200778847







1

Шпилька крепления шкива

7





+

8200581340







1

Болт крепления опорного ролика

8





+

119313155R







1

Втулка распорная ралика

9





+

7703033155







1

Гайка шестигранная с буртиком М



Каталог LADA LARGUS 4601

08.12

49

РАСПРЕДВАЛ, КЛАПАН [16 КЛ]

114014





KS015-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200100528







1

Вал распределительный выпускной в сборе

2





+

8200100527







1

Вал распределительный выпускной

3





+

7700107556







1

Коромысло клапана

4





+

7701473354







1

Клапана выпускные, комплект 4шт

5





+

7701471378







1

Клапана выпускные, комплект 4шт

6





+

7700107555







1

Толкатель гидравлический

7





+

8200077656







1

Пружина клапана

8





+

8200216879







1

Тарелка пружины клапана

9





+

7700873652







1

Сухарь клапана



Каталог LADA LARGUS 4601

08.12

50

ГРМ (РАСПРЕДВАЛ, РЕМЕНЬ) [8 КЛ]

114110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

130C17480R







1

Ремень ГРМ +1 ролик

2





+

7700272940







1

Распределительный вал

3





+

7700739216







1

Упорный фланец распредвала

4





+

7700739336







1

Шкив распредвала

5





+

8200939081







1

Ремень ГРМ

6





+

8200908180







1

Ролик натяжной ремень ГРМ

7





+

7703006333







1

Винт М с цилиндрической головкой и
сферой

8





+

8200651816







1

Болт крекпления шкива распредвала

9





+

7703033155







1

Гайка шестигранная с буртиком М

10





+

7703027239







1

Шпилька М10-30

11





+

7703053929







1

Плоская шайба 10,5



Каталог LADA LARGUS 4601

08.12

51

ГРМ (КЛАПАН) [8 КЛ]

114112





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200752920







1

Ось коромысла клапана

2





+

7700273618







1

Коромысло в сборе

3





+

7700738438







1

Фиксатор оси коромысла

4





+

7707033001





1

Гайка шестигранная с фланцем

5





+

7700273504







1

Болт регулировочный коромысла клапана

6





+

7701475895







1

Выпускной клапан

7





+

7701475894







1

Впускной клапан

8





+

7701479053







1

Пружина клапана

9





+

7700745552







1

Шайба опорная

10





+

7700864519







1

Тарелка пружины клапана

11





+

7700739225







1

Болт крепления оси коромысла R19

12





+

7700273281







1

Болт

13





+

7700564113







1

Полукольцо клапана



Каталог LADA LARGUS 4601

08.12

52

ВПУСКНОЙ ТРАКТ [16 КЛ]

120010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200701427







1

Впускной коллектор

2





+

8200066662







1

Прокладка впускного коллектора

3





+

8200020647







1

Модуль впуска

4





+

8200052311







1

Уплотнитель модуля впуска

5





+

7703074312







1

Заглушка

6





+

8200052312







1

Уплотнитель модуля впуска

7





+

8200668704







1

Болт крепления модуля впуска

8





+

7703033132







1

Гайка крепления с буртиком

9





+

8200584570







1

Шпилька крепления впускного
коллектора

10





+

7703002957







1

Болт крепления с буртиком

11





+

7703002949







1

Болт крепления с буртиком

12





+

7703002781







1

Болт крепления с буртиком




Каталог LADA LARGUS 4601

08.12

53

ВЫПУСКНОЙ ТРАКТ [16 КЛ]

120015





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200543309







1

Выпускной коллектор

2





+

8200365915







1

Прокладка выпускного коллектора

3





+

8200493101







1

Опора выпускного коллектора

4





+

8200486291







1

Термоэкран

5





+

8200487350







1

Термоэкран

6





+

8200642483







1

Болт крепления термоэкрана выпускного
коллектора

7





+

8200477291







1

Шпилька крепления выпускного
коллектора

8





+

7703034303







1

Гайка шестигранная с буртиком и шайбой

9





+

7703002690







1

Болт шестигранный с буртиком М

10





+

7703033148







1

Гайка шестигранная с буртиком


















содержание      ..     1      2      3      4      ..
