LADA LARGUS. Каталог деталей и сборочных единиц - часть 4

Каталог LADA LARGUS 4601

08.12

54

ВЫПУСКНОЙ ТРАКТ [8 КЛ]

121014





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001548025







1

Выпускной коллектор

2





+

8200191371







1

Прокладка выпускного коллектора

3





+

8200191375







1

Термоэкран

4







8200437032







1

Термоэкран

5





+

7703027525







1

Резьбовая шпилька М8х1

6





+

7703034304







1

Гайка шестигранная самоконтрящаяся с
буртиком и шайбой

7





+

7703027479







1

Шпилька М8х125-30 10

8





+

7703034304







1

Гайка шестигранная с буртиком и шайбой

9





+

7703075131







1

Резьбовая пробка

10





+

7703062063







1

Уплотнительное кольцо



Каталог LADA LARGUS 4601

08.12

55

ВПУСКНОЙ ТРАКТ [8 КЛ]

121016





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

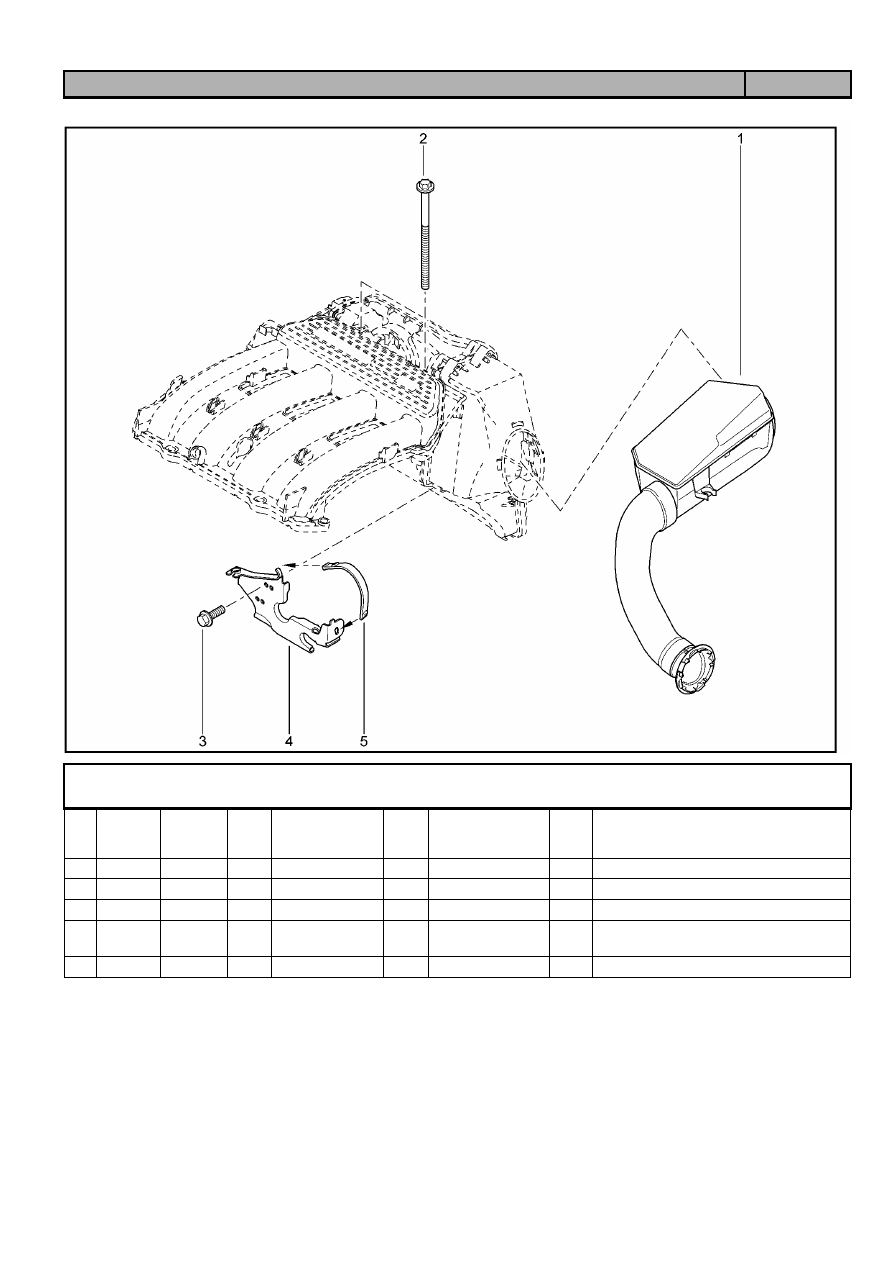

1





+

8200966437







1

Модуль впуска

2





+

7703002781







1

Болт шестигранный с буртиком

3





+

7701471932







1

Уплотнитель модуля впуска

4





+

8200573496







1

Кронштйн опорный модуля впуска

5





+

7703002947







1

Болт шестигранный с буртиком

6





+

7703035041







1

Гайка шестигранная с флнцем М

7





+

7701478532







1

Комплект кронштейнов модуля впуска



Каталог LADA LARGUS 4601

08.12

56

ЗАСЛОНКА [16 КЛ]

124010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

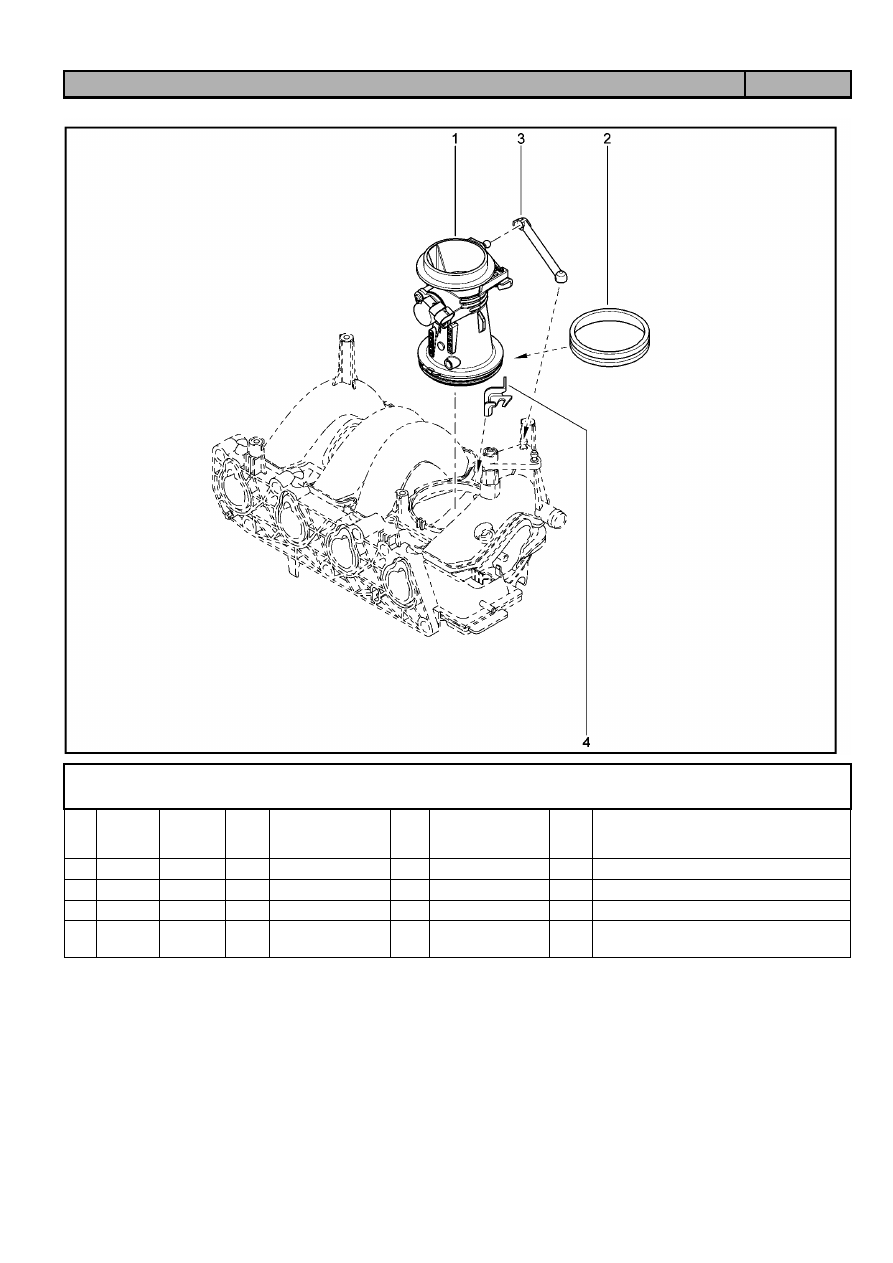

1





+

7700102870







1

Дроссельный узел

2





+

8200068583







1

Прокладка дроссельной заслонки

3





+

8200068566







1

Прокладка дроссельной заслонки

4





+

7703602272







1

Болт шестигранный с буртиком

5





+

7701044743







1

Датчик положения дроссельной заслонки

6





+

7703006116







1

Винт CBLX 4х12



Каталог LADA LARGUS 4601

08.12

57

ЗАСЛОНКА [8 КЛ]

124130





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

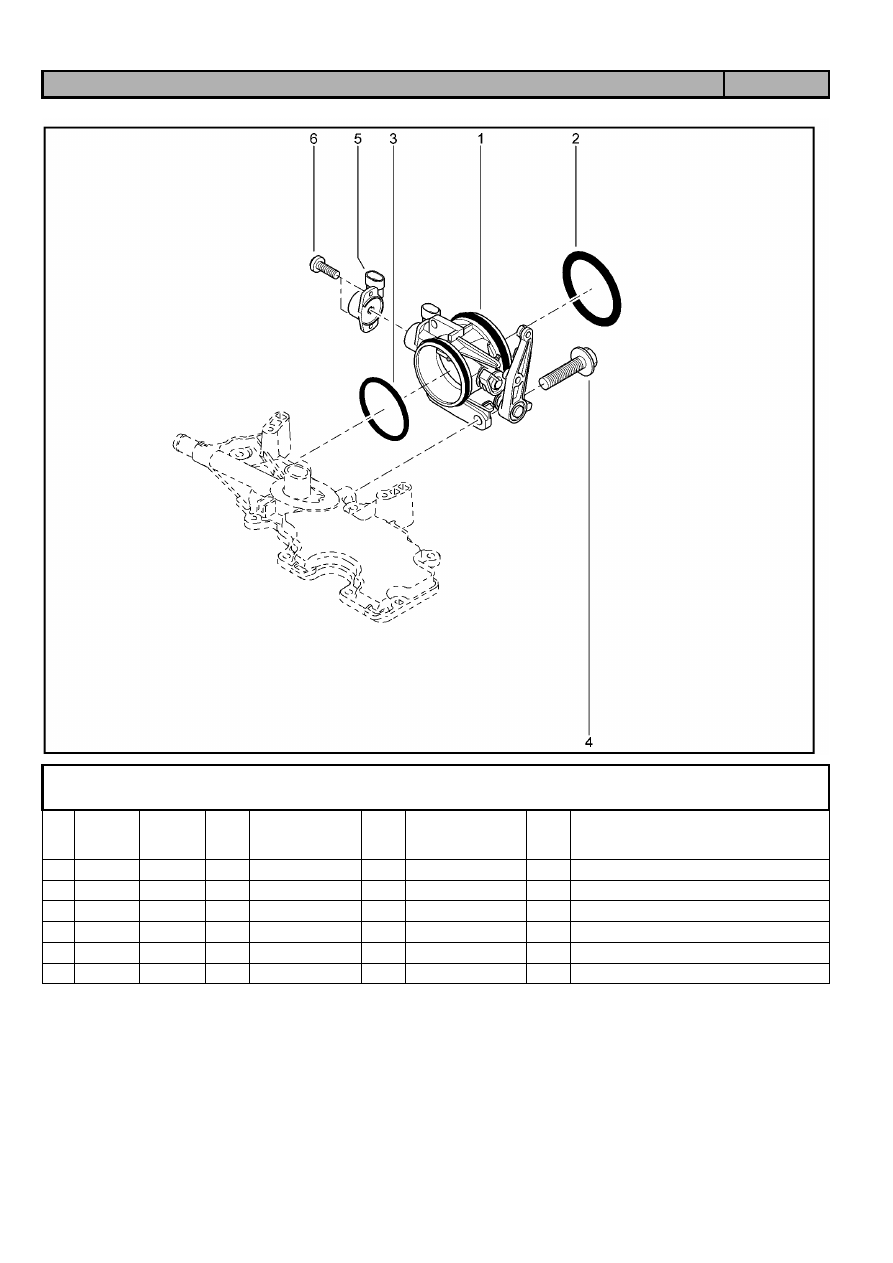

1







8200908869









Корпус дроссельный заслонки

2







7701047579









Прокладка корпуса дроссельной заслонки

3







8200851609









Тяга дроссельной заслонки

4







8200545903









Болт крепления кронштейна дроссельного
узла



Каталог LADA LARGUS 4601

08.12

58

РАМПА ВЫСОКОГО ДАВЛЕНИЯ [16 КЛ]

125012





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200132254







1

Газовый инжектор

2





+

7701206043







1

Уплотнители бенз. инжектора

3





+

8200139674







1

Топливная рампа

4





+

8200503258







1

Щит топливной рампы

5





+

7703002838







1

Болт шестигранный с буртиком М

6





+

7700106588





1

Хомут крепления инжектора



Каталог LADA LARGUS 4601

08.12

59

РАМПА ВЫСОКОГО ДАВЛЕНИЯ [8 КЛ]

125132





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200227124







1

Бензиновый инжектор

2





+

8200494284







1

Топливная рампа

3





+

7701479049







1

Ремонтный комплект

4





+

7703085037







1

Ленточный хомут

5





+

7703002668







1

Болт шестигранный с буртиком

6





+

8200584556







1

Держатель форсунки

Каталог LADA LARGUS 4601

08.12

60

ПАТРУБОК [16 КЛ]

126010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

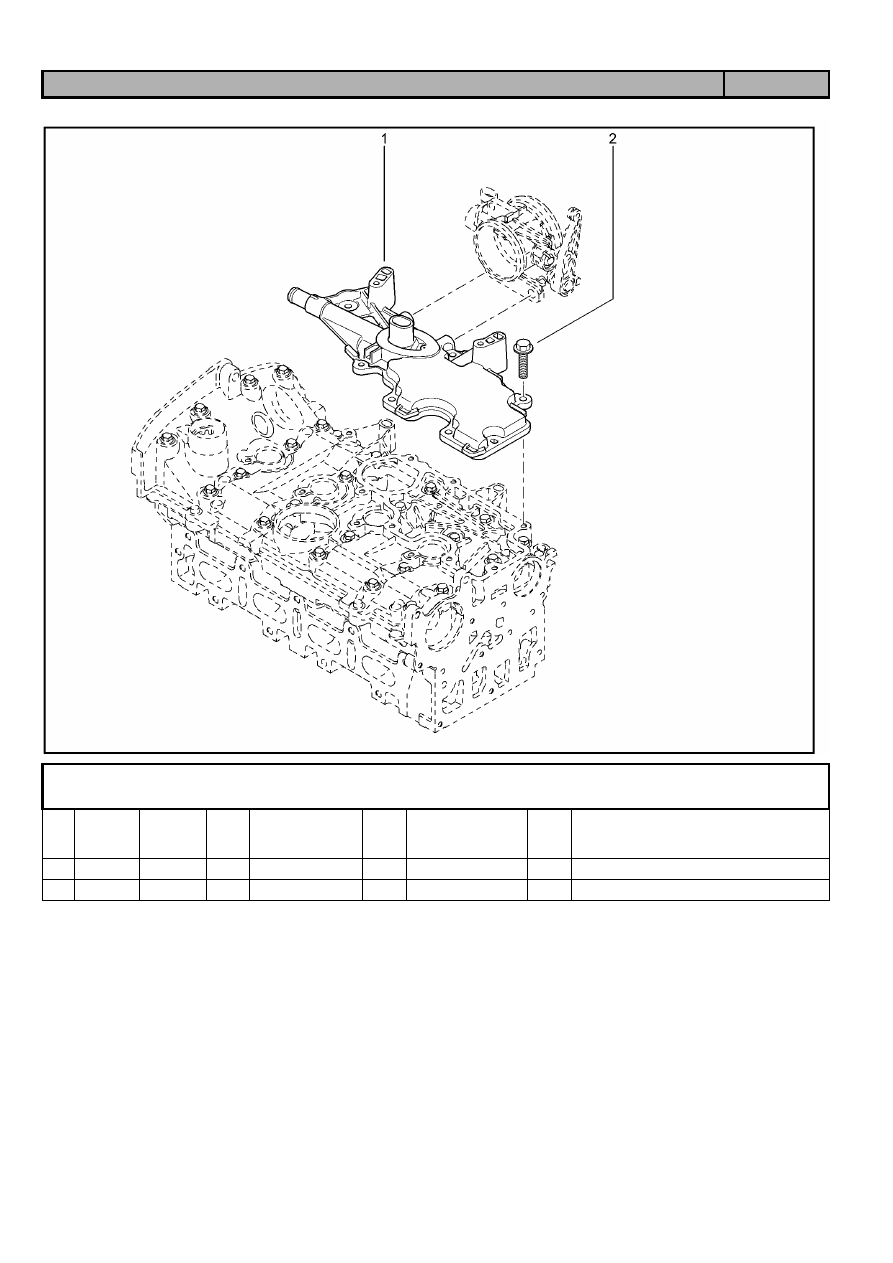

1





+

8200134513







1

Водоподводящий трубопровод

2





+

7703065311





1

Уплотнительное кольцо 28-36х4

3





+

8200765251







1

Опорная шпилька крепления



Каталог LADA LARGUS 4601

08.12

61

ПАТРУБОК [8 КЛ]

126110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7700869985





1

Водоотводящий трубопровод

2





+

7703065311







1

Уплотнительное кольцо 28-36х4

3





+

7703602226







1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

62

ФИЛЬТР ВОЗДУШНЫЙ

135210





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

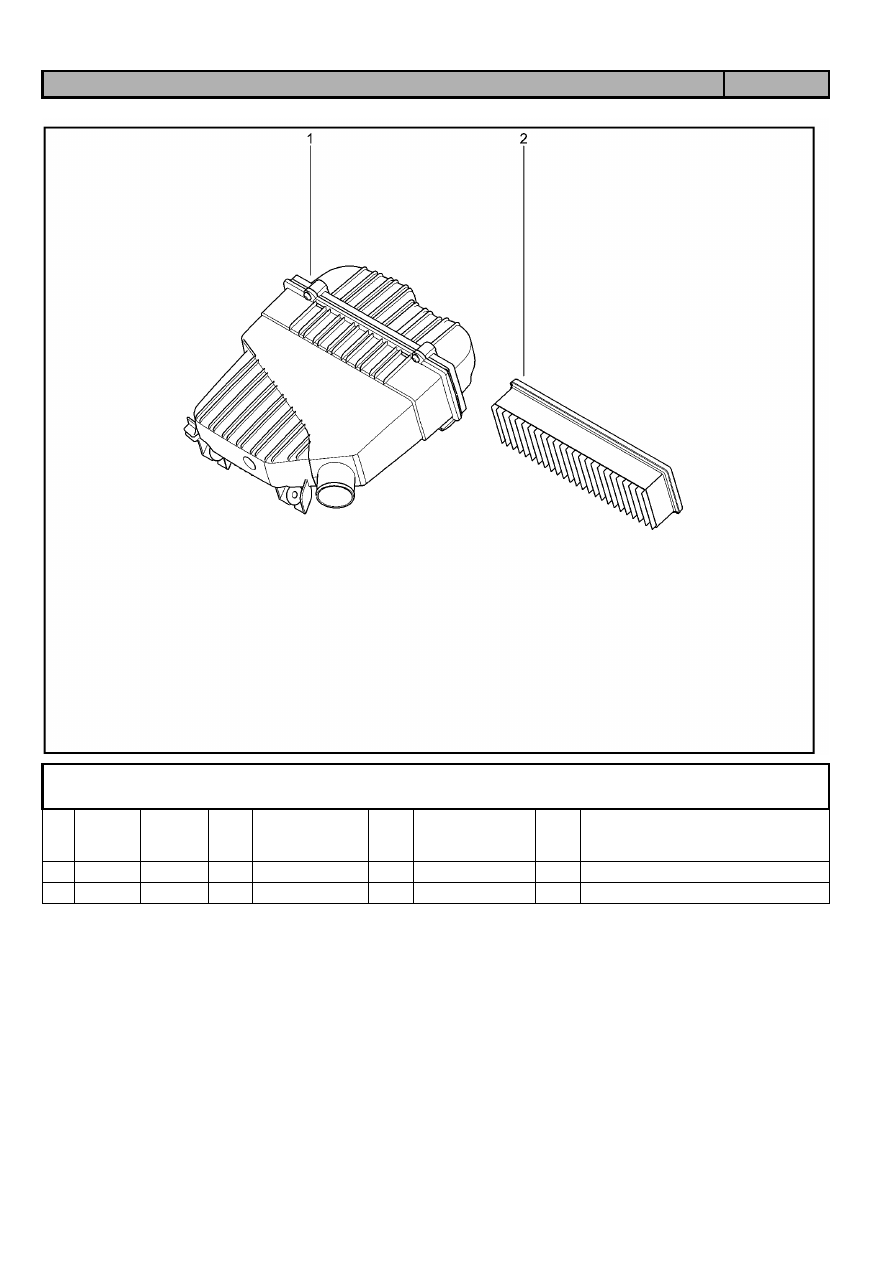

1





+

8201076708





1

Воздушный фильтр в сборе

2





+

165469466R







1

Элемент фильтрующий



Каталог LADA LARGUS 4601

08.12

63

ФИЛЬТР ВОЗДУШНЫЙ

135230





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

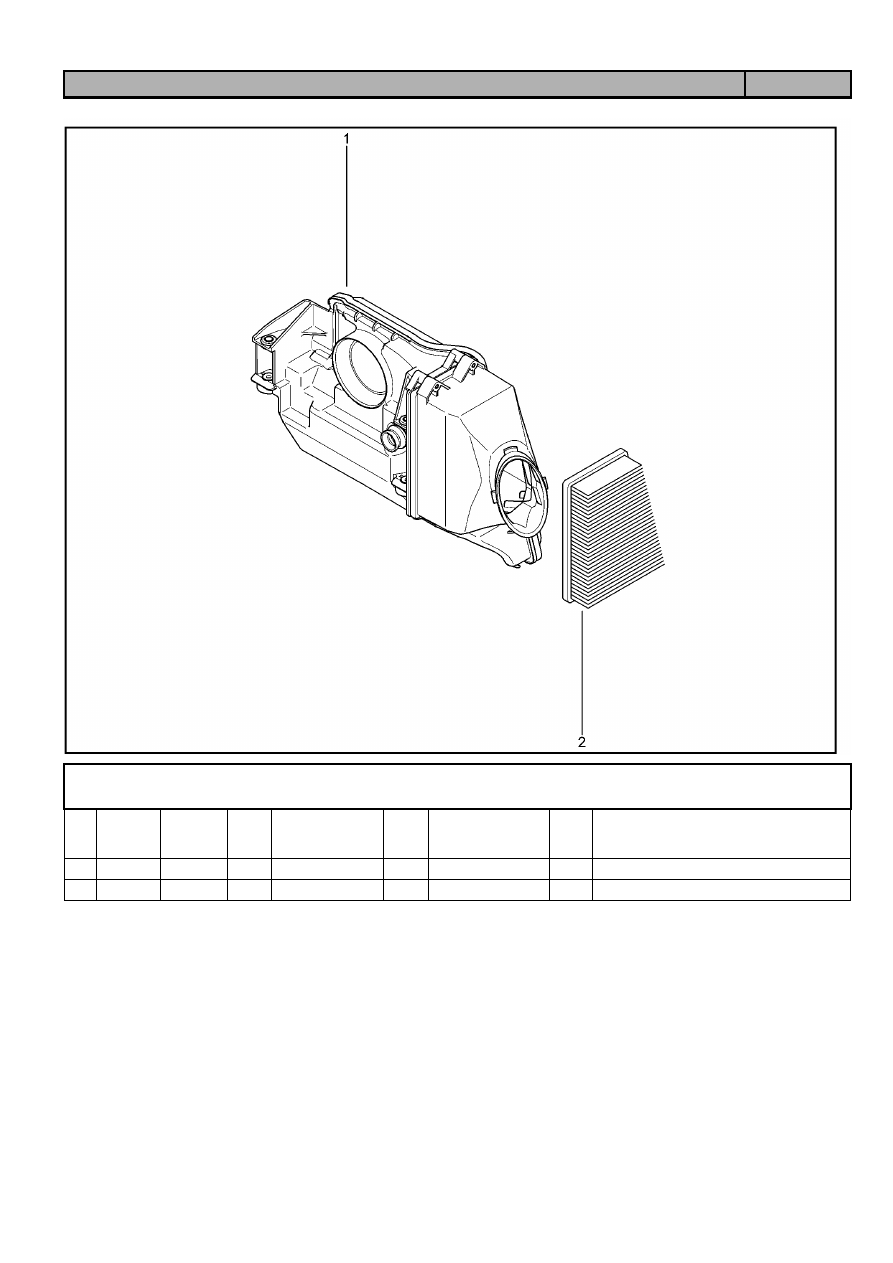

1





+

8200420862







1

Воздушный фильтр

2





+

8200431051







1

Элемент фильтрующий

Каталог LADA LARGUS 4601

08.12

64

ФИЛЬТР ВОЗДУШНЫЙ

136330





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

165569445R







1

Воздухозаборник

2





+

8200668704





1

Болт крепления впускного коллектора

3





+

8201299528





1

Кольцевой уплотнитель воздушного фильтра

4





+

8201299523





1

Опора крепления воздушного фильтра

Каталог LADA LARGUS 4601

08.12

65

ФИЛЬТР ВОЗДУШНЫЙ

136340





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001548863







1

Резонатор в сборе

2





+

7703002878







1

Болт крепления с буртиком

3





+

7703602192





1

Болт шестигранный с буртиком

4





+

7700115021





1

Кронштейн крепления воздушного
фильтра

5





+

7700108056





1

Ленточный хомут



Каталог LADA LARGUS 4601

08.12

66

СЕПАРАТОР

141010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200062945







1

Маслоотделитель

2





+

7703602272





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

67

ПАТРУБКИ СЕПАРАТОРА

141113





KS015-41

RS015-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200538303







1

Шланг вентиляции картера

2





+

118262575R







1

Шланг вентиляции картера



Каталог LADA LARGUS 4601

08.12

68

КЛАПАН АДСОРБЕРА

144010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200692605







1

Электронный регулятор

2





+

7700107829







1

Патрубок вентиляции картерных газов

3





+

7703017111







1

Винт CBLX 5х20



Каталог LADA LARGUS 4601

08.12

69

АДСОРБЕР

146210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

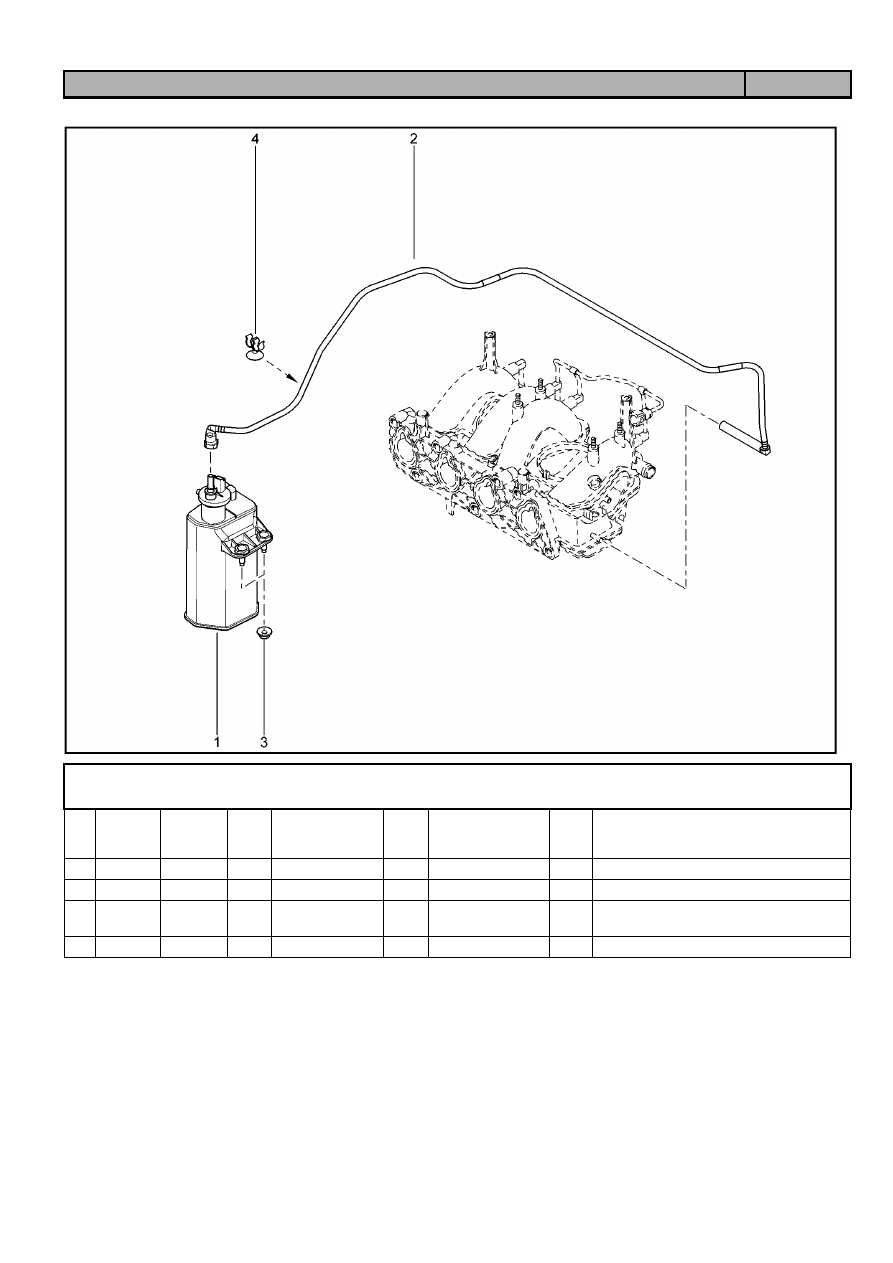

1





+

6001549070





1

Адсорбер топливных паров

2





+

6001548048







1

Трубка адсорбера топливных паров

3





+

7703034276





1

Шестигранная гайка самоконтрящаяся с
буртиком

4





+

6001548162





1

Скоба крепления трубки абсорбера
