LADA LARGUS. Каталог деталей и сборочных единиц - часть 2

Каталог LADA LARGUS 4601

08.12

22

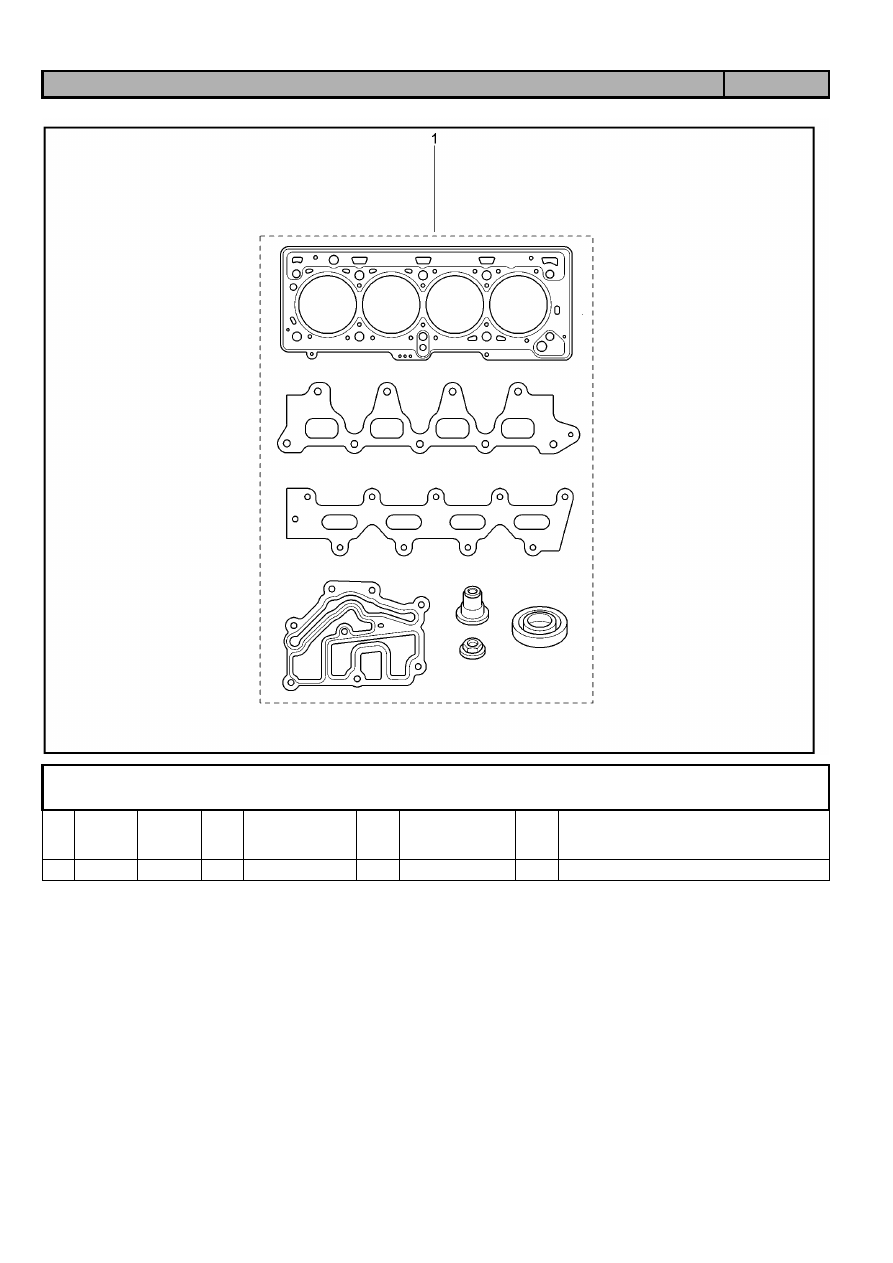

ДВИГАТЕЛЬ [16 КЛ] (ПРОКЛАДКИ И ДР.)

101010





RSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701471886





1

Комплект прокладок головки цилиндров





Каталог LADA LARGUS 4601

08.12

23

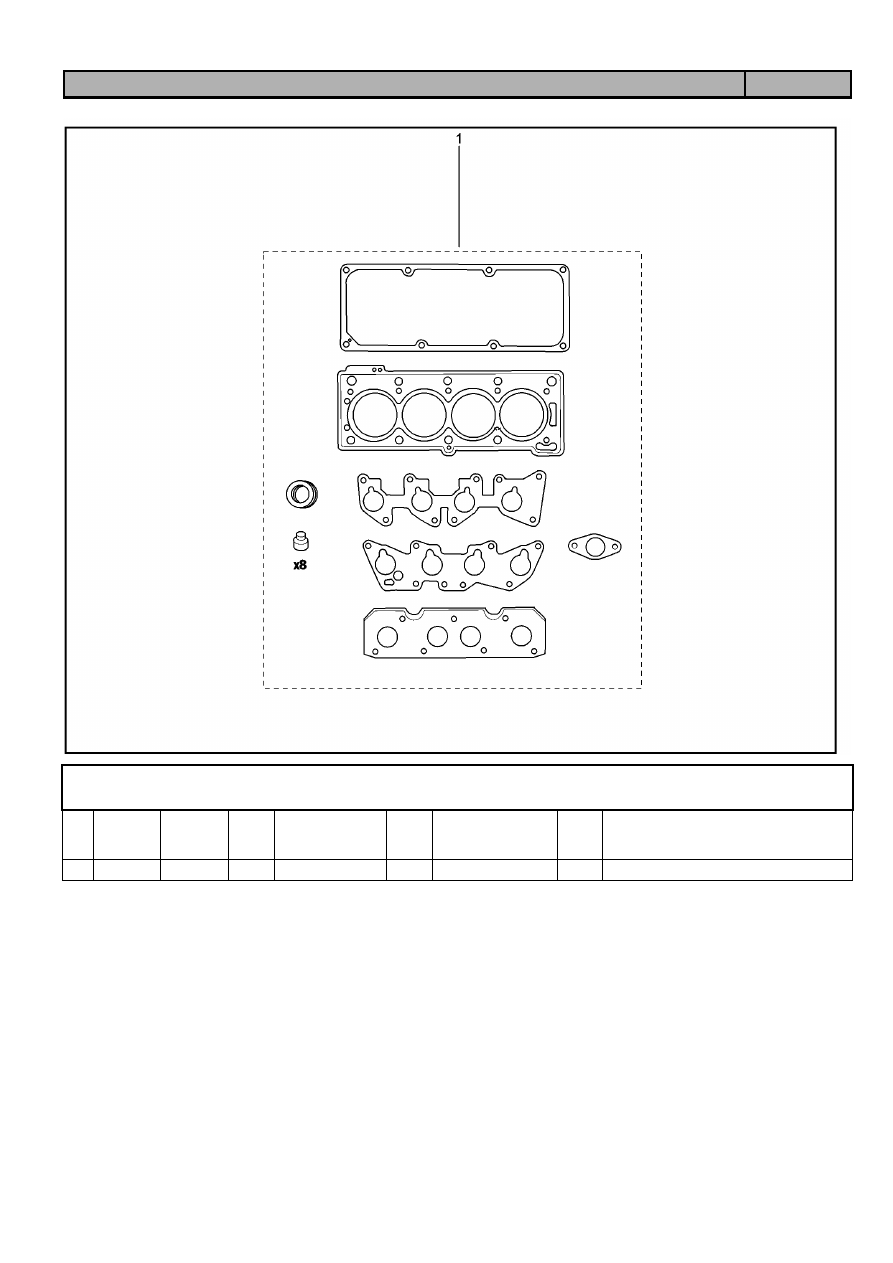

ДВИГАТЕЛЬ [8 КЛ] (ПРОКЛАДКИ И ДР.)

101110





KS015-42

RS015-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701475899







1

Комплект прокладок головки цилиндров



Каталог LADA LARGUS 4601

08.12

24

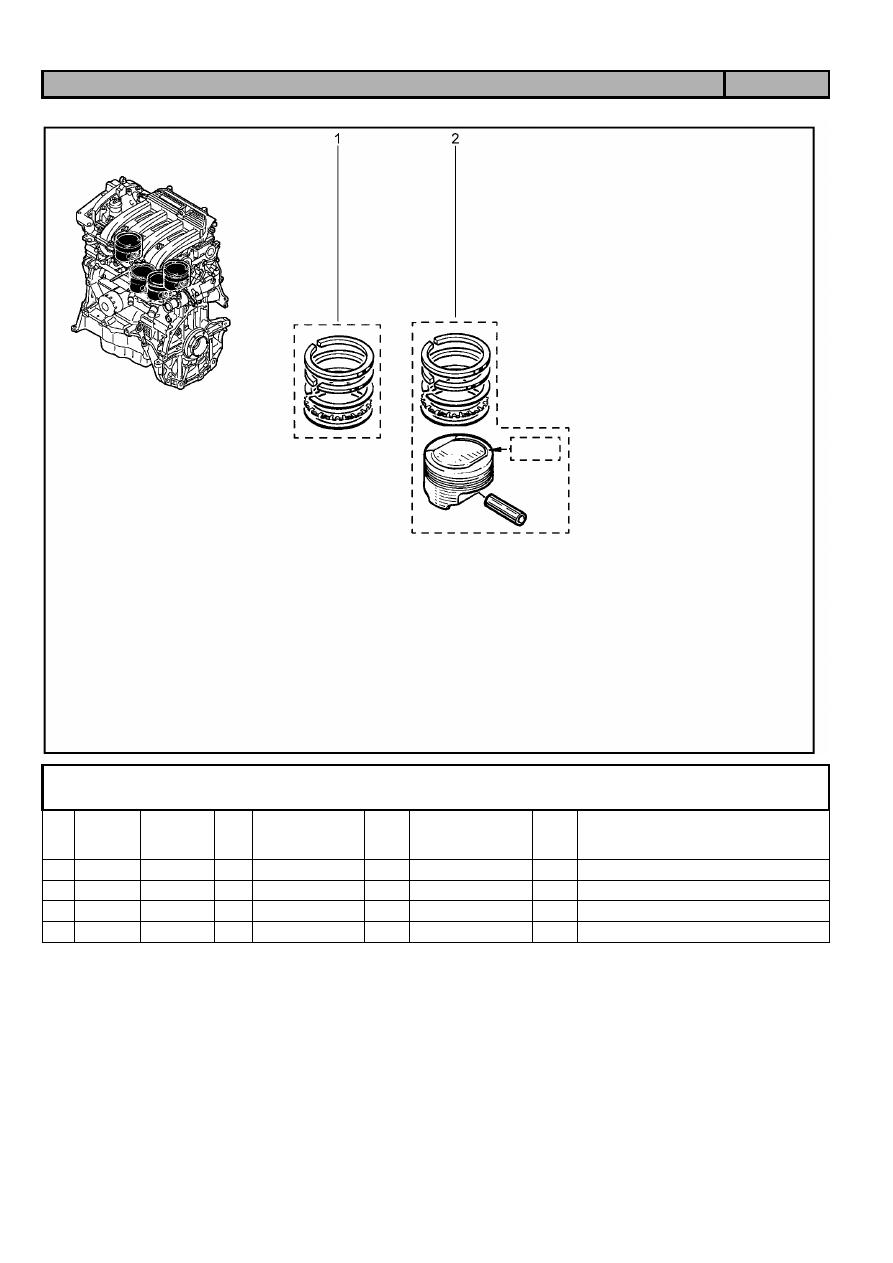

ДВИГАТЕЛЬ [16 КЛ] (КОЛЬЦА, ПОРШЕНЬ)

102010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701474857





1

Комплект поршневых колец

2





+

7701474854





1

Комплект поршня

2





+

7701474855





1

Комплект поршня

2





+

7701474856





1

Комплект поршня



Каталог LADA LARGUS 4601

08.12

25

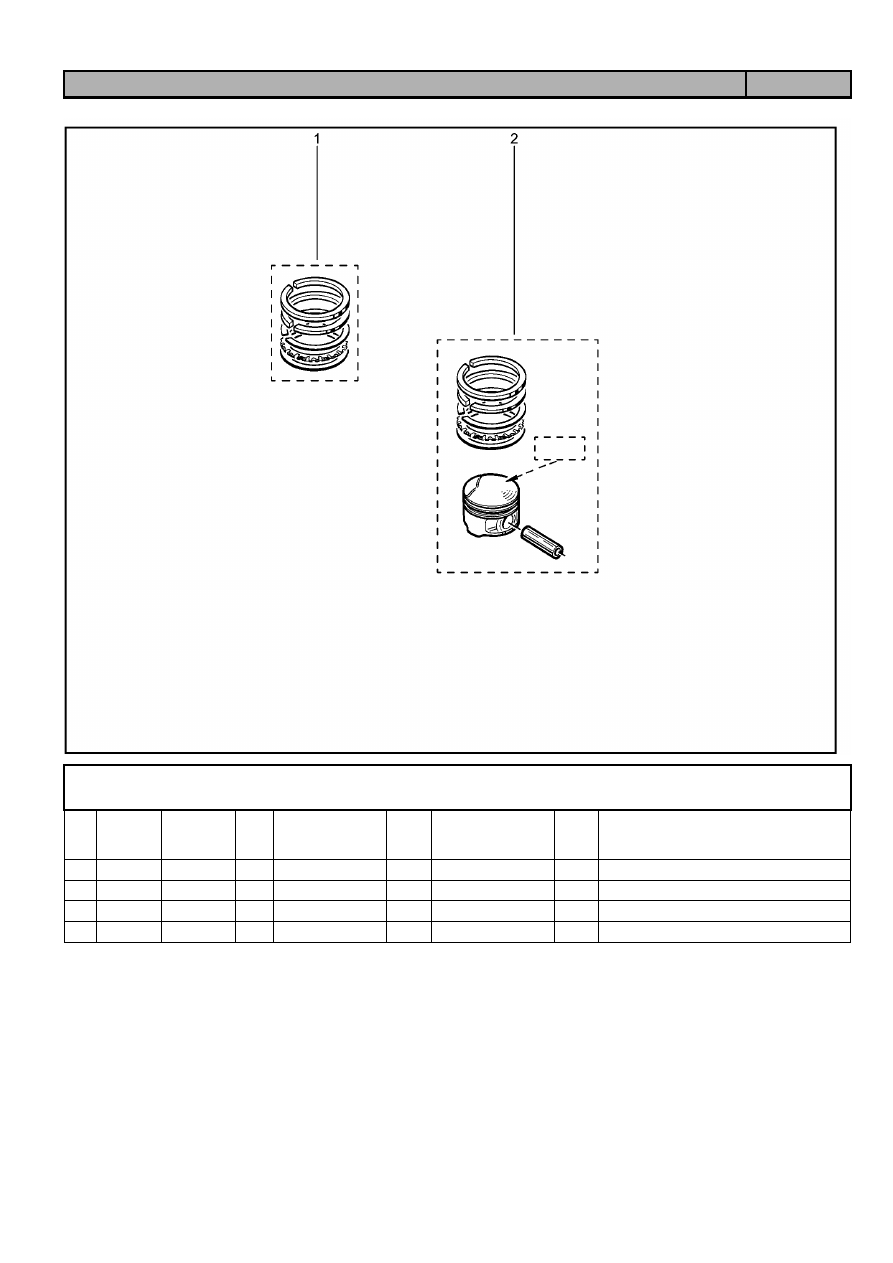

ДВИГАТЕЛЬ [8 КЛ] (КОЛЬЦА, ПОРШЕНЬ)

102110





KS015-41

RSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701474857





1

Комплект поршневых колец

2





+

120A10110R







1

Комплект поршневой

2





+

120А10814R





1

Комплект поршневой

2





+

120A17469R





1

Комплект поршневой





Каталог LADA LARGUS 4601

08.12

26

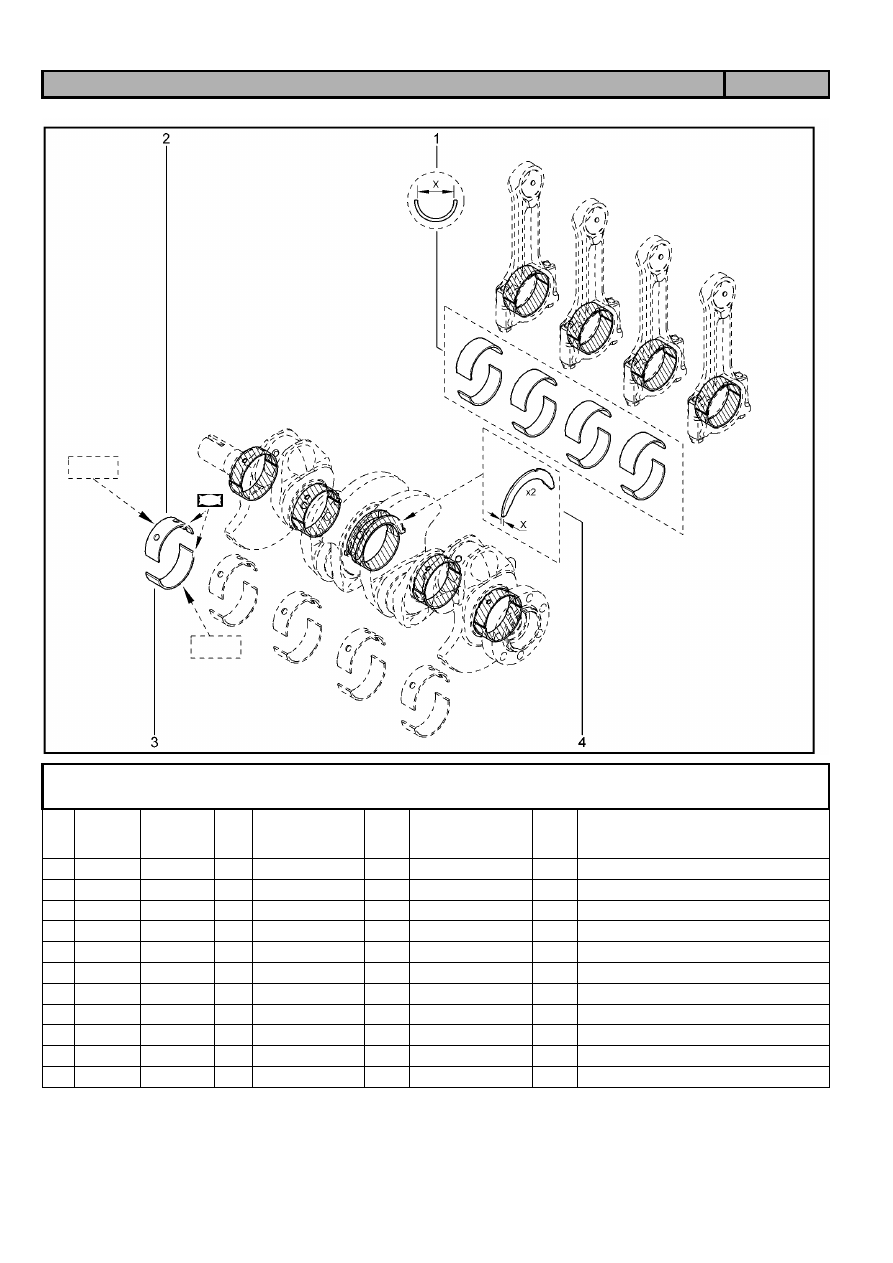

КОМПЛЕКТ ВКЛАДЫШЕЙ [16 КЛ]

103010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701474892





1

Комплект шатунных вкладышей

2





+

8200859992





1

Верхний корневой вкладыш, рифленый

2





+

8200859993





1

Верхний корневой вкладыш, рифленый

2





+

8200859994





1

Верхний корневой вкладыш, рифленый

2





+

8200859995





1

Верхний корневой вкладыш, рифленый

3





+

8200859996





1

Нижний коренной вкладыш

3





+

8200859997





1

Нижний коренной вкладыш

3





+

8200859998





1

Нижний коренной вкладыш

3





+

8200859999





1

Нижний коренной вкладыш

4





+

7701473149





1

Полукольцо

4





+

7701475187





1

Полукольцо



Каталог LADA LARGUS 4601

08.12

27

КОМПЛЕКТ ВКЛАДЫШЕЙ [8 КЛ]

103110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701474892





1

Комплект шатунных вкладышей

2





+

8200859992





1

Верхний корневой вкладыш, рифленый

2





+

8200859993





1

Верхний корневой вкладыш, рифленый

2





+

8200859994





1

Верхний корневой вкладыш, рифленый

2





+

8200859995





1

Верхний корневой вкладыш, рифленый

3





+

8200859996





1

Нижний коренной вкладыш

3





+

8200859997





1

Нижний коренной вкладыш

3





+

8200859998





1

Нижний коренной вкладыш

3





+

8200859999





1

Нижний коренной вкладыш

4





+

7701473149





1

Полукольцо

4





+

7701475187





1

Полукольцо

4





+

7701477025





1

Полукольцо



Каталог LADA LARGUS 4601

08.12

28

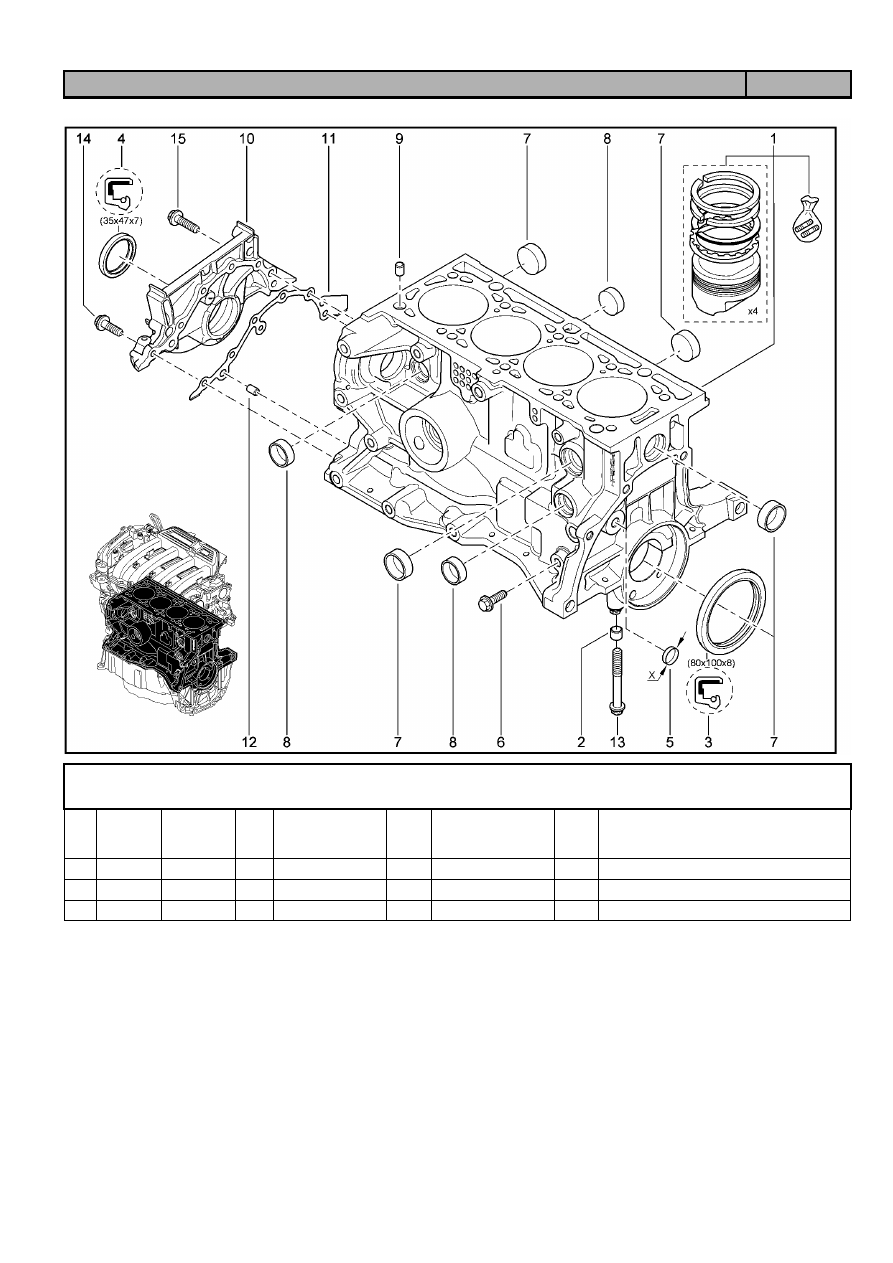

БЛОК ЦИЛИНДРОВ [16 КЛ]

104010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701472829





1

Блок цилиндров в сборе

2





+

8200600749





1

Втулка

3





+

289132889R





1

Сальник

3





+

7700859692





1

Сальник 80х100х8

4





+

7700273776





1

Сальник 35х47х8

4





+

8200934092





1

Сальник

5





+

7703075281





1

Заглушка 18

6





+

7703075340





1

Заглушка блока цилиндров

7





+

7703075231





1

Заглушка диам.33

8





+

7703075217





1

Заглушка 26 водяной рубашки блока
цилиндров

9





+

8200600749





1

Втулк

10





+

7700105179





1

Крышка передняя блока цилиндров

11





+

8200182129





1

Прокладка крышки

12





+

7705035053





1

Винт установочный 8-13

13





+

8200149640





1

Болт коренного подшипника

Каталог LADA LARGUS 4601

08.12

29

БЛОК ЦИЛИНДРОВ [16 КЛ]

104010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

14





+

7703002810





1

Болт шестигранный с буртиком

15





+

7703002645





1

Болт крепления

15





+

7703002645





1

Болт М6-48ВР



Каталог LADA LARGUS 4601

08.12

30

БЛОК ЦИЛИНДРОВ [8 КЛ]

104110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701479054





1

Блок цилиндра в сборе

2





+

8200600749





1

Втулка

3





+

8200149640





1

Болт крепления корпуса подшипника

4





+

7703075231





1

Заглушка диаметр 33

5





+

7703075217





1

Заглушка 26 водяной рубашки блока
цилиндров

6





+

7703075340





1

Заглушка блока цилиндров

7





+

289132889R





1

Сальник

7





+

7700859692





1

Сальник 80х100х8

8





+

7700273776





1

Сальник 35х47х8

8





+

8200934092





1

Сальник

9





+

8200924914





1

Крышка передняя блока цилиндров

10





+

7703002810





1

Болт шестигранный с буртиком

11





+

7703002645





1

Болт крепления с шестигранной головкой

12





+

7705035053





1

Штифт центрирующий

13





+

8200600749





1

Втулка

Каталог LADA LARGUS 4601

08.12

31

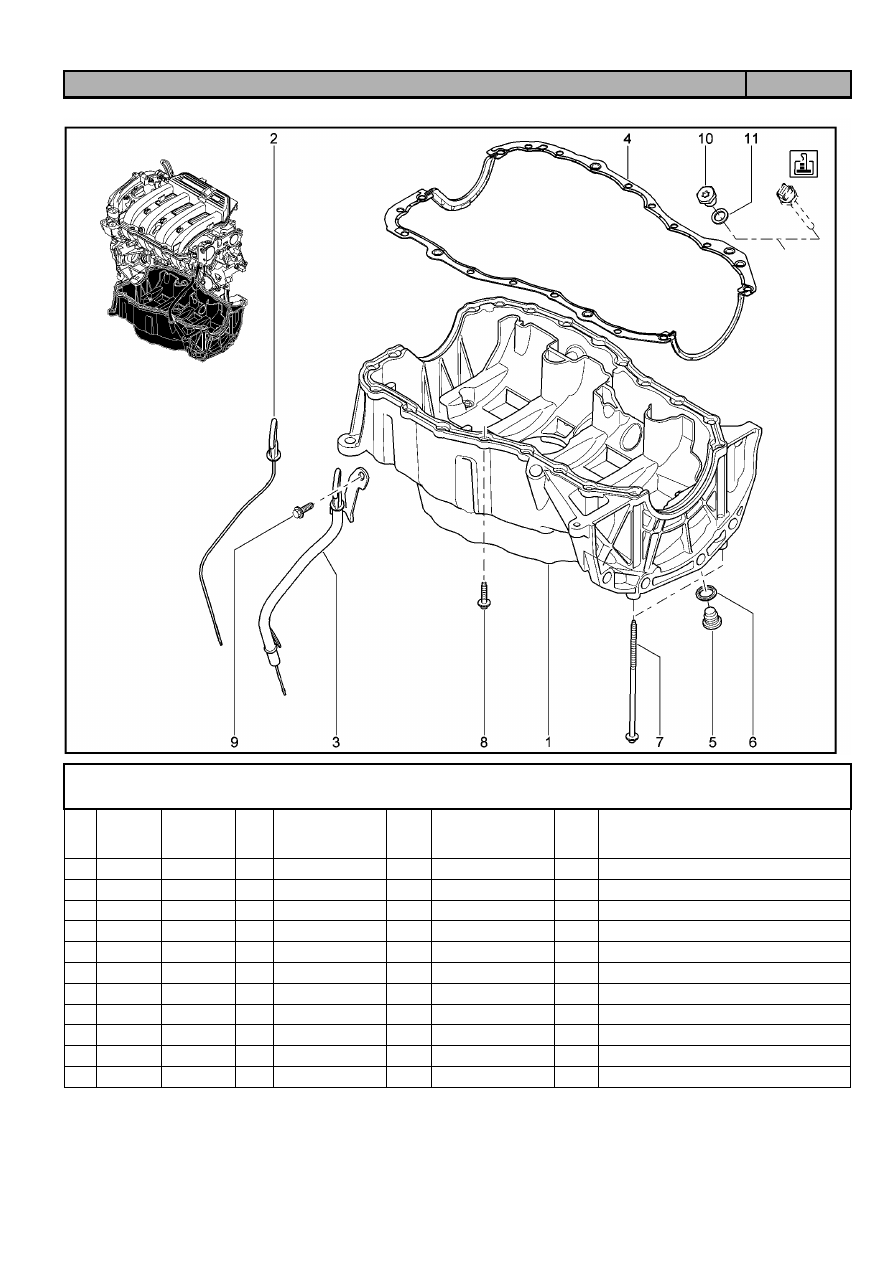

ДВИГАТЕЛЬ [16 КЛ] (КАРТЕР)

105012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7711120025





1

Масленный картер

2





+

7701067122





1

Масляный щуп

3





+

8200666287





1

Щуп масляный в сборе

4





+

7700273486





1

Провкладка масляного картера

5





+

7703075348





1

Пробка с квадратным гнездом

6





+

110265505R





1

Шайба маслоотражательная

7





+

8200635080





1

Болт крепления масляного картера

8





+

8200635079





1

Болт крепления масляного картера

9





+

7703002647





1

Болт шестигранный с буртиком

10





+

7703075343





1

Болт с шестигранной головкой

11





+

7703062012





1

Уплотнение



Каталог LADA LARGUS 4601

08.12

32

ДВИГАТЕЛЬ [8 КЛ] (КАРТЕР)

105112





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200535857





1

Масленный картер двигателя

2





+

7700273486





1

Прокладка масляного картера

3





+

8200635080





1

Болт крепления масляного картера

4





+

8200635079





1

Болт крепления масляного картера

5





+

110265505R





1

Шайба маслоотражательная

6





+

7703075348





1

Пробка с квадратным гнездом

7





+

8200678386





1

Щуп масляный в сборе

8





+

7703065209





1

Уплотнительное кольцо

9





+

7703002647





1

Болт крепления с буртиком





Каталог LADA LARGUS 4601

08.12

33

КОЛЕНВАЛ, МАХОВИК [16 КЛ]

106010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701478765





1

Коплект шатунов двигателя 4 штуки

2





+

7700100457





1

Маховик двигателя

3





+

8200416793





1

Коленвал в сборе

4





+

7703067268





1

Штифт установочный

5





+

123033245R



с кондиционером

1

Шкиф демпфера

6





+

8200557644





1

Болт крепления шкива

7





+

8200425460





1

Болт крепления крышки шатуна

8





+

8200301276





1

Гайка крепления крышки головки шатуна

9





+

7700854191





1

Стопорный болт с шстигранной головкой



Каталог LADA LARGUS 4601

08.12

34

КОЛЕНВАЛ, МАХОВИК [8 КЛ]

106110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1







8200416793





1

Коленвал в сборе

2







7700100457





1

Маховик двигателя

3







7700854191





1

Стопорный болт с шестигранной головкой

4







7703067268





1

Штифт установочный

5







8200945035





1

Штифт зубчатый коленвала

6







8200557644





1

Болт крепления шкива

7







8200936807



с ГУР

1

Демпфер коленвала

7







8200936808



с ГУР; с

кондиционером

1

Демпфер коленвала

8







121000999R





1

Шатун в сборе

9







7700741822





1

Болт крепления крышки шатуна

10







8200301276







Гайка крепления крышки головки шатуна




Каталог LADA LARGUS 4601

08.12

35

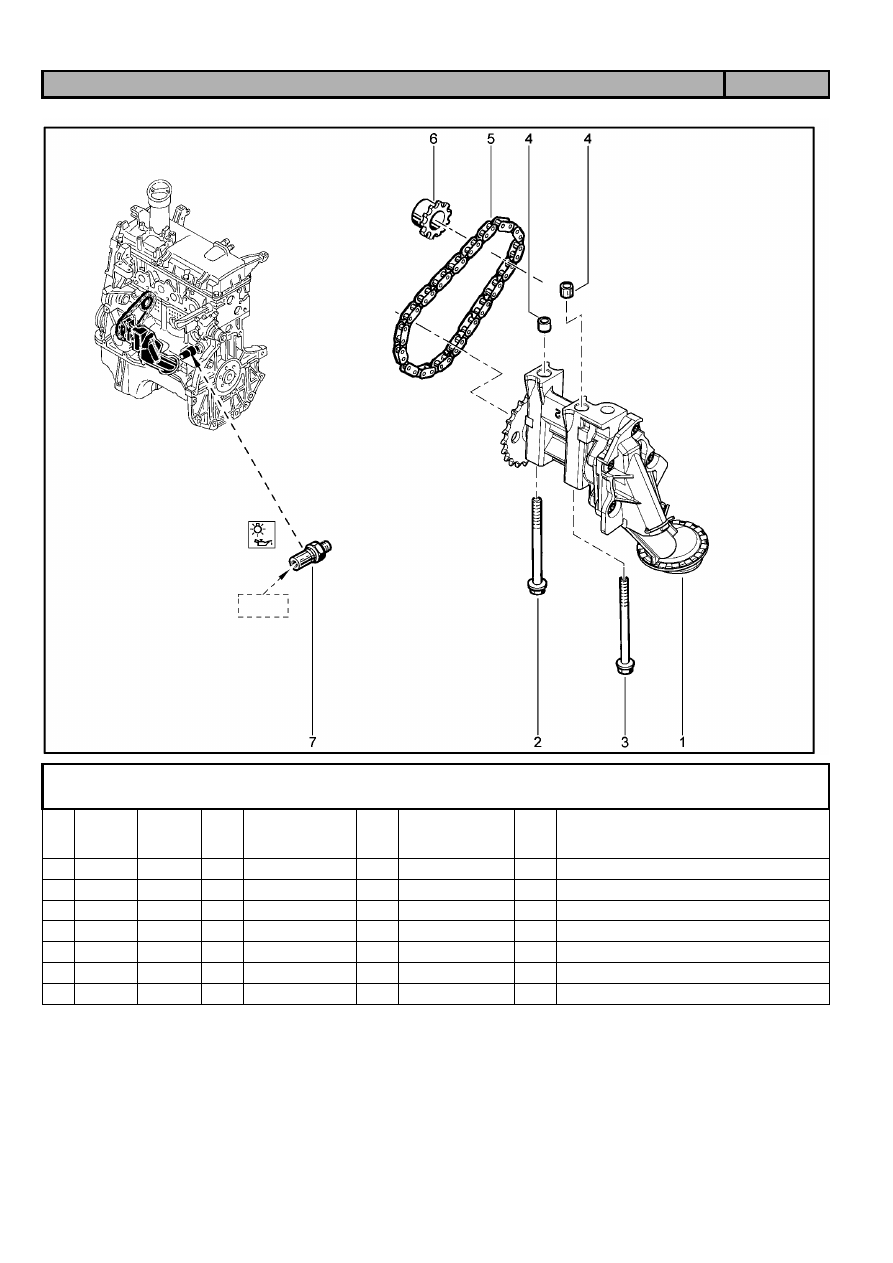

МАСЛЯНЫЙ НАСОС [16 КЛ]

107010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701473505





1

Комплект форсунок

2





+

8200591428





1

Масленный насос в сборе

3





+

8200594924





1

Втулка 9х12

4





+

8200397125





1

Цель маслонасоса

5





+

8200313628





1

Шестерня маслонасоса

6





+

8200671275





1

Выключатель давления масла

7





+

7703002771





1

Болт крепления с буртиком

8





+

7703002873





1

Болт крепления с буртиком



Каталог LADA LARGUS 4601

08.12

36

МАСЛЯНЫЙ НАСОС [8 КЛ]

107110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200698014





1

Масленый насос в сборе

2





+

7703002873





1

Болт шестигранный с буртиком

3





+

7703002771





1

Болт шестигранный с буртиком

4





+

8200582334





1

Втулка установочная

5





+

8200397125





1

Цель маслонасоса

6





+

8200313628





1

Шестерня маслонасоса

7





+

8200671275





1

Выключатель давления масла



Каталог LADA LARGUS 4601

08.12

37

ФИЛЬТР ОЧИСТКИ МАСЛА

108010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7700274177





1

Масленый фильтр

2





+

8200721889





1

Штуцер масленого фильтра
