LADA LARGUS. Каталог деталей и сборочных единиц

Каталог LADA LARGUS 4601

08.12

МОДИФИКАЦИИ И КОМПЛЕКТАЦИИ АВТОМОБИЛЕЙ

Модель

Тип кузова Комплектация

Код

исполнения

Исполнение

Нормы

токсичности

Примечание

КS015

универсал

5 местный

000

стандарт

Е-4

ПБВ

021

ГУР, ПБВ

026

ГУР, ПБВ, ПБП

000

норма

ГУР, АБС, ПБВ,
электростеклоподъемники передних
дверей

01А

ГУР, АБС, ПБВ, ПБП,
электростеклоподъемники передних
дверей, ПТФ

018

ГУР, кондиционер, АБС, ПБВ,
электростеклоподъемники передних
дверей, обогрев передних сидений

KSOY5

000

люкс

ГУР, АБС, ПБВ, ПБП, бортовой
компьютер, сиденье водителя с
регулировкой по высоте и поясничной
поддержкой, электростеклоподъемники
передних и задних дверей, электропривод
и электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

КS015

02V

норма

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, электростеклоподъемники передних
дверей, обогрев передих сидений

02U

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, электростеклоподъемники
передних дверей, обогрев передих
сидений

02L

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, электростеклоподъемники передних
дверей, обогрев передих сидений, ПТФ

02X

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, электростеклоподъемники
передних дверей, обогрев передих
сидений, ПТФ

KSOY5

00L

люкс

ГУР, кондиционер, АБС, ПБВ, ПБП,
бортовой компьютер, сиденье водителя с
регулировкой по высоте и поясничной
части, электростеклоподъемники
передних и задних дверей, электропривод
и электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

02K

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, бортовой компьютер, сиденье
водителя с регулировкой по высоте и
поясничной части,
электростеклоподъемники передних и
задних дверей, электропривод и
электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

02D

02S

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, боковые подушки
безопасности в передних сиденьях,
бортовой компьютер, сиденье водителя с
регулировкой по высоте и поясничной
части, электростеклоподъемники
передних и задних дверей, электропривод
и электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

Каталог LADA LARGUS 4601

08.12

Модель

Тип кузова Комплектация

Код

исполнения

Исполнение

Нормы

токсичности

Примечание

RS015

универсал

7-ми

местный

000

норма

Е-4

ГУР, АБС, ПБВ, электростекло-
подъемники передних дверей

01A

ГУР, АБС, ПБВ, ПБП, электростекло-
подъемники передних дверей, ПТФ

018

ГУР, кондиционер, АБС, ПБВ,
электростеклоподъемники передних
дверей, обогрев передних сидений

RSOY5

000

люкс

ГУР, АБС, ПБВ, ПБП, бортовой
компьютер, сиденье водителя с
регулировкой по высоте и поясничной
части, электростеклоподъемники
передних и задних дверей, электропривод
и электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

RS015

02V

норма

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, электростеклоподъемники передних
дверей, обогрев передних сидений

01U

ГУР, кондиционер, АБС, ПБВ, ПБП,
электростеклоподъемники передних
дверей, обогрев передних сидений

RSOY5

00Т

люкс

RS015

02U

норма

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, электростеклоподъемники
передних дверей, обогрев передних
сидений

02L

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, электростеклоподъемники передних
дверей, обогрев передних сидений, ПТФ

02X

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, электростеклоподъемники
передних дверей, обогрев передних
сидений, ПТФ

RSOY5

00L

люкс

02K

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, бортовой компьютер, сиденье
водителя с регулировкой по высоте и
поясничной части, электростекло-
подъемники передних и задних дверей,
электропривод и электрообогрев
наружных зеркал, обогрев передних
сидений, ПТФ

001

02D

Каталог LADA LARGUS 4601

08.12

Модель

Тип кузова Комплектация

Код

исполнения

Исполнение

Нормы

токсичности

Примечание

RSOY5

универсал

7-ми

местный

02S

люкс

Е-4

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП, ,боковые подушки
безопасности в передних сиденьях,
бортовой компьютер, сиденье водителя с
регулировкой по высоте и поясничной
части, электростекло-подъемники
передних и задних дверей, электропривод
и электрообогрев наружных зеркал,
обогрев передних сидений, ПТФ

FS015

фургон

000

стандарт

ПБВ

021

ГУР, ПБВ

01Z

ГУР, ПБВ, ПБП

000

норма

ГУР, АБС, ПБВ, электростеклоподъем-
ники передних дверей, обогрев передних
сидений

022

ГУР, АБС, ПБВ, ПБП, электростекло-
подъемники передних дверей, обогрев
передних сидений, ПТФ

00L

ГУР, кондиционер, АБС, ПБВ,
электростеклоподъемники передних
дверей, обогрев передних сидений

02K

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, электростеклоподъемники передних
дверей, обогрев передних сидений

02Z

ГУР, кондиционер, АБС, аудиосистема,
ПБВ, ПБП,электростеклоподъемники
передних дверей, обогрев передних
сидений, ПТФ

FSOY5

02N

Каталог LADA LARGUS 4601

08.12

КОМПЛЕКТАЦИИ ДВИГАТЕЛЕЙ ДЛЯ АВТОМОБИЛЕЙ

LADA LARGUS

Модификация

автомобиля

Комплектация

автомобиля

Исполнение

Комплектация двигателя

для зап.частей

Тип

двигателя

Рабочий
объѐм, л

Нормы

токсичности

KS015

000

8-клапанный

1,6

Е-4

021

026

000

01A

018

02V

02U

02L

02X

KSOY5

000

16-клапанный

00L

02K

02D

02S

RS015

000

8-клапанный

01A

018

02V

01U

02U

02L

02X

RSOY5

000

16-клапанный

00T

00L

02K

001

02D

02S

FS015

000

8-клапанный

021

01Z

000

022

00L

02K

02Z

FSOY5

02N

16-клапанный

Каталог LADA LARGUS 4601

08.12

ПЕРЕЧЕНЬ ИЛЛЮСТРАЦИЙ

Наименование иллюстраций

Индекс

Варианты

10. Двигатель

Двигатель в сборе [8 кл]

100210

Двигатель в сборе [16 кл]

100320

Двигатель [16 кл] (прокладки и др.)

101010

Двигатель [8 кл] (прокладки и др.)

101110

Двигатель [16 кл] (кольца, поршень)

102010

Двигатель [8 кл] (кольца, поршень)

102110

Комплект вкладышей [16 кл]

103010

Комплект вкладышей [8 кл]

103110

Блок цилиндров [16 кл]

104010

Блок цилиндров [8 кл]

104110

Двигатель [16 кл] (Картер)

105012

Двигатель [8 кл] (Картер)

105112

Коленвал, маховик [16 кл]

106010

Коленвал, маховик [8 кл]

106110

Масляный насос [16 кл]

107010

Масляный насос [8 кл]

107110

Фильтр очистки масла

108010

11. Двигатель (системы газораспределения, охлаждения)

Водяной насос [16 кл]

110010

Термостат [16 кл]

110012

Водяной насос [8 кл]

111010

Термостат [8 кл]

111012

Головка блока [16 кл]

112010

Крышка головки блока боковая [16 кл]

112015

Головка блока [8 кл]

112110

Крышка ГРМ [16 кл]

113010

Крышка (ГБ ГРМ) [8 кл]

113110

Привод ГРМ [16 кл]

114010

Распредвал, клапан [16 кл]

114014

ГРМ (распредвал, ремень) [8 кл]

114110

ГРМ (клапан) [8 кл]

114112

12. Двигатель (системы впуска, выпуска,)

Впускной тракт [16 кл]

120010

Выпускной тракт [16 кл]

120015

Выпускной тракт [8 кл]

121014

Впускной тракт [16 кл]

121016

Заслонка [16 кл]

124010

Заслонка [8 кл]

124130

Рампа высокого давления [16 кл]

125012

Рампа высокого давления [8 кл]

125132

Патрубок [16 кл]

123010

Патрубок [8 кл]

126110

13. Фильтр воздушный

Фильтр воздушный

135210

Фильтр воздушный

135230

Каталог LADA LARGUS 4601

08.12

Фильтр воздушный

136330

Фильтр воздушный

136340

14. Адсорбер, сепаратор

Сепаратор

141010

Патрубки сепаратора

141113

Клапан адсорбера

144010

Адсорбер

146210

Адсорбер

146320

15. Навесное оборудование

Кронштейн навесного обоудования [16 кл]

152011

Кронштейн навесного обоудования [16 кл]

152014

Кронштейн навесного обоудования [8 кл]

152112

Кронштейн навесного обоудования [8 кл]

152117

Кронштейн навесного обоудования [8 кл]

152118

Кронштейн навесного обоудования [8 кл]

152130

Привод навесного обоудования [16 кл]

156010

Привод навесного обоудования [16 кл]

156012

Привод навесного обоудования [8 кл]

156112

Привод навесного обоудования [8 кл]

156116

Привод навесного обоудования [8 кл]

156117

16. Генератор и стартер

Генератор и стартер [8 кл]

160010

Генератор и стартер [16 кл]

160012

17. Электрика двигателя

Индивидуальный модуль зажигания [16 кл]

171010

Модуль зажигания [8 кл]

171130

Свеча [16 кл]

172010

Свеча [8 кл]

172130

Блок управления двигателем

174320

Датчик управления двигателем

175010

Датчик управления двигателем

175132

19. Системы двигателя (охлаждения, топливная, подвеска)

Радиатор охлаждения двигателя

190110

Радиатор охлаждения двигателя

190111

Радиатор охлаждения двигателя

190310

Радиатор охлаждения двигателя

190311

Бачок расширительный

191110

Шланги системы охлаждения двигателя

192110

Кронштейн системы охлаждения двигателя [8 кл]

192120

Шланги системы охлаждения двигателя

192330

Бензобак

193010

Люк бензобака

193910

Трубки и крепѐж адсорбера

194010

Трубки и крепѐж адсорбера

194110

Нейтрализатор

195010

Нейтрализатор

195210

Термозащита

195310

Термозащита

195410

Глушитель

195510

Каталог LADA LARGUS 4601

08.12

Глушитель

195630

Глушитель

196010

Подвеска двигателя

198010

Подвеска двигателя

198211

20. Сцепление

Сцепление [8 кл]

200111

Сцепление [16 кл]

200113

21. КПП

КПП в сборе

210260

КПП в сборе

210410

Картер КПП

212010

Картер КПП

212011

Картер сцепления

213010

Картер сцепления

213011

Вал первичный КПП

214010

Вал вторичный КПП

214011

Вал первичный КПП

214015

Вал вторичный КПП

214016

Дифференциал

216011

Дифференциал

216110

Механизм выбора передач

217010

Механизм выбора передач

217011

29. Привод передних колес

Привода (ШРУС)

290110

Чехол наружный

290410

Составляющие привода

290510

31. Подвеска передняя

Подрамник

310110

Рычаги передней подвески

310210

Пружины передние

310213

Опора шаровая

313010

Ступица переднего колеса

314010

32. Стойка, тормоза передние

Амортизатор передний

320110

Опора передней стойки

320210

Стабилизатор передний

321010

Суппорт

324012

Суппорт

324013

33. Балка задняя

Балка задняя

330410

Пружины задние

330411

Ступица и барабан заднего тормоза

334010

34. Амортизатор задний, тормоза

Амортизатор задний

340110

Колодка задняя

343010

Рабочий тормозной цилиндр

344010

Каталог LADA LARGUS 4601

08.12

Комплект задних тормозов

346010

35. Диск колеса, колпак

Диск колеса (штамповка)

350111

Диск колеса (литой)

350210

Колпак

350511

Диск колеса (запаска)

351010

Вентиль колеса

352010

Грузик балансировочный

352020

36. Рулевое управление

Механизм рулевой в сборе

360110

Чехол, экран тепловой

362010

Гидроусилитель

363310

Гидроусилитель

363310

Гидроусилитель

363330

Гидроусилитель

363430

Гидроусилитель

363450

Вал рулевого управления, тяги

364010

Руль

366010

37. Тормоза, сцепление (привод, механизмы)

Педальный узел

370110

Трос сцепления

372010

Привод сцепления гидравлический

372510

Привод тормозов

373010

Главный тормозной цилиндр

374010

Бачок главного тормозного цилиндра

375010

Усилитель тормозов

376010

Шланг усилителя тормозов

376510

Регулятор тормозных сил

377010

Трубки и шланги

378010

Шланги и трубки (ABS)

378710

Экран топливных трубок

378715

Скобы крепления

378750

Блок и датчик (ABS)

379010

38. Ручной тормоз и рычаг выбора передач КПП

Ручной тормоз

380110

Привод выбора передач КПП

381010

40. Брызговик с лонжероном

Кузов

400110

Кузов

400120

Брызговик с лонжероном

401010

41. Элементы кузова передние

Элементы нижние передние

411010

Элементы нижние средние

412010

Элементы нижние задние

414010

Элементы нижние багажника

414110

42. Элементы кузова передние

Элементы (передняя боковина)

420110

Каталог LADA LARGUS 4601

08.12

Поперечина центральная щитка передка

421010

Поперечина панели приборов

421012

43. Элементы кузова (боковины)

Каркас передних дверей

430110

Боковина задняя левая

430210

Боковина задняя правая

430211

Облицовка, поперечины

431110

44. Внутренний каркас боковины

Каркас боковины внутренний

440010

Каркас боковины внешний

440110

Каркас заднего приѐма двери

442012

45. Панель крыши

Панель крыши

450310

Защита картера

461010

46. Крылья передние, защита

Крылья передние

460110

47. Двери боковые

Двери передние

470110

Двери задние

470210

Двери задние

470310

48. Капот, двери задние

Капот, двери задние

482010

50. Замки дверей, петли

Петли капота

500110

Петли задних дверей

500210

Замки передних дверей

501010

Замки передних дверей

501050

Замки задних дверей

502010

Замки задних дверей

502050

Замки задних дверей

502510

Замки задних дверей

502511

Ручки дверей наружные

503010

Ручки передних дверей внутренние с тягами

504010

Ручки задних дверей внутренние с тягами

505110

Стеклоподъемник передних дверей (механический)

506010

Электрический стеклоподъемник передних дверей

506510

Стеклоподъемник задних дверей (механический)

507010

Электрический стеклоподъемник задних дверей

507510

52. Привода открытия устройств

Привод открытия капота

520110

Привод открытия задних дверей

522110

53. Замок (личинка)

Замок (личинка)

530112

Каталог LADA LARGUS 4601

08.12

54. Стѐкла

Стѐкла (периметр кузова)

540110

Ручка открытия стекла боковины

540210

55. Обвес кузова внешний

Бампер передний

550110

Бампер задний

551010

Молдинги дверей

552010

Щитки арок колес

552011

Накладки задней двери

552012

Накладка защитная порога пола

552510

Молдинг решетки радиатора

555010

Решѐтка водоотводящего короба

555510

56. Эмблемы, зеркала

Заводской знак

560010

Орнамент задка

560310

Наклейки информационные

560710

Зеркала заднего вида наружные

562010

Электрозеркала заднего вида наружные

562070

Фартук переднего колеса

563010

Щитки арок колѐс

564010

Перегородка салонная

564510

Держатель запасного колеса

565011

57. Панель приборов

Панель приборов

570110

Облицовка панели приборов

572013

Накладки консоли

572015

Пепельница

573010

58. Оборудование салона

Крышки панели

580110

Зеркало заднего вида салонное

582010

Консоль

583010

Элементы консоли

583510

Поручни, козырьки, крючки

584011

Поручни, козырьки, крючки

584012

59. Ремни безопасности

Ремни безопасности передние

592010

Ремни безопасности задние

594410

Ремни безопасности задние

594411

Ремни безопасности 3-го ряда

594412

Подушка безопасности боковая

596010

Блок управления подушками безопасности

596015

Ложемент багажника

598010

60. Климат салона

Воздухоотводы

601010

Отопитель

602011

Климатическая установка

602310

Каталог LADA LARGUS 4601

08.12

61. Панель управления климатом

Панель управления климатом

613010

62. Компрессор

Компрессор

622310

Трубки, шланги

623110

Трубки, шланги

623111

64. Каркас кузова

Пол кузова

640110

Боковина кузова

640113

Кузовные панели переда кузова

640114

Заглушки

640115

Заглушки

640130

Заглушки

640133

Пол кузова

640150

Заглушки

640210

Заглушки

640211

Заглушки

640212

65. Уплотнители стѐкол

Уплотнители стѐкол

650120

66. Направляющие стѐкол

Направляющие передних стѐкол

660110

Направляющие задних стѐкол

660150

68. Шумоизоляция подкапотная

Шумоизоляция подкапотная

680110

69. Коврики салонные

Коврики салонные

690111

Коврики салонные

690112

71. Накладки внутрисалонные

Накладки стоек

710111

Накладки передних стоек

710112

Сетка защитная салонная

710410

Обивка задних дверей

710520

Обивка задних арок колес

710521

Обивка задних дверей

710522

Обивка потолка

711011

Обивка потолка передняя

711012

72. Обивка дверей

Обивка дверей

720110

Обивка дверей

720111

Обивка дверей

720112

Обивка дверей

720210

Ручки, динамики

721110

Ручки, динамики

721111

74. Полка багажника

Полка багажника

740111

Каталог LADA LARGUS 4601

08.12

75. Сиденья передние (каркас)

Каркас сидений передних

750110

Салазки сидений передних

753010

Облицовка передних сидений

754010

76. Сиденья задние (каркас)

Каркас сидений задних

760210

Каркас сидений передних (1/3)

760211

Каркас сидений задних 3-й ряд (1/2)

760311

Каркас сидений 3-й ряд

760313

Сиденья задние

760410

77. Подушка, спинка передних сидений

Подушка, спинка передних сидений

770110

78. Подушка, спинка задних сидений

Подушка, спинка задних сидений

780130

Подушка, спинка задних сидений (1/3)

780131

Подушка, спинка задних сидений

781030

Подушка, спинка задних сидений (1/3)

781031

Подушка, спинка задних сидений

781050

Подушка, сптнка задних сидений (1/3)

781051

79. Подголовник сидений

Подголовники сидений

790120

80. АКБ, фары

АКБ

800110

Фары передние

802010

Фары предние с корректором

803010

Противотуманки передние

804010

81. Освещение салона, фонарь, повторители

Повторитель поворота

810110

Фонарь задний

811012

Осветитель номерного знака

812011

Салонное освещение

814011

82. Звуковой сигнал, имобилизатор

Звуковой сигнал

820110

Ключ (имобилизатор)

826010

83. Комбинация приборов, датчик скорости

Комбинация приборов

830110

Датчик скорости

831010

84. Подрулевой переключатель

Подрулевой переключатель

840110

Имобилизатор

841010

Переключатели

842011

Прикуриватель

843010

85. Стеклоочиститель

Стеклоочиститель лобового стекла

850110

Каталог LADA LARGUS 4601

08.12

Стеклоочиститель заднего стекла

851810

86. Омыватель стѐкол, медиа

Омыватель передних стѐкол

860110

Омыватель задних стѐкол

860510

Кнопочный переключатель

862010

Антенна, динамики

863010

Медиа центр

863510

87. Контроллер, электровентилятор

Контроллер

873011

Реле

874010

Электровентилятор

875020

Электровентилятор

875110

88. Жгуты проводов, скобки

Жгуты проводов подкапотные

880110

Жгуты проводов подкапотные

880210

Жгуты проводов задней двери

880430

Жгуты проводов противотуманных фар

880911

Жгуты проводов салона

885011

Скобки

885080

Жгуты проводов панели приборов

885110

90. Инструмент

Инструмент

900113

Каталог LADA LARGUS 4601

08.12

ДВИГАТЕЛЬ В СБОРЕ [8 КЛ]

100210

KS015-41

RS015-41

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер

детали

Вари

ант

Применяемость Кол.

Наименование

8201315726

с ГУР

Двигатель в сборе

8201315737

Без ГУР

Двигатель в сборе

Каталог LADA LARGUS 4601

08.12

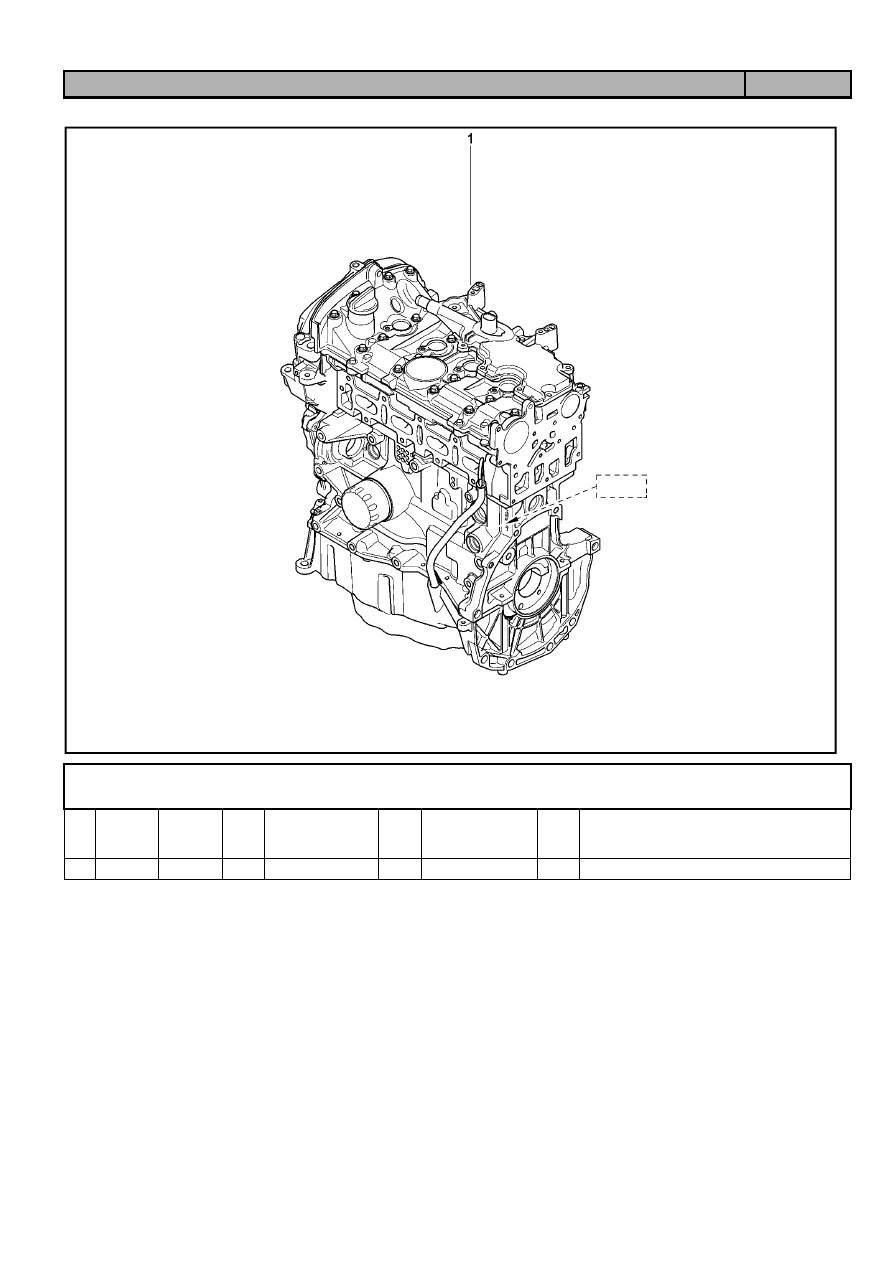

ДВИГАТЕЛЬ В СБОРЕ [16 КЛ]

100320

KSOY15-42

RSOY5-42

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость Кол.

Наименование

8201315743

Двигатель в сборе

LADA LARGUS. Каталог деталей и сборочных единиц - часть 1
