LADA PRIORA. Каталог деталей и сборочных единиц - часть 18

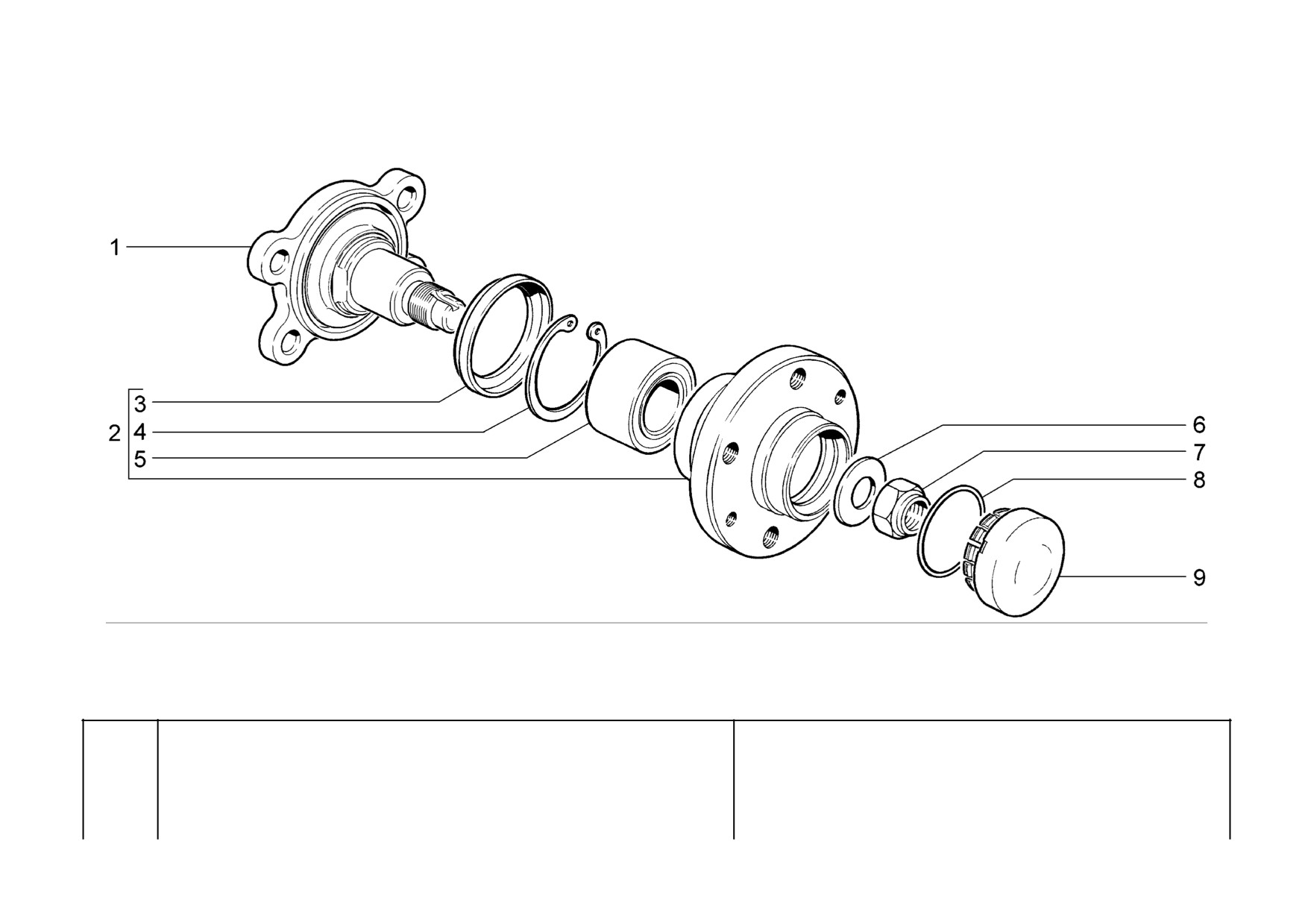

Ступица заднего колеса
21703-01
21721
Rear wheel hub
21703-02
21723-01
D420
Moyeu de roue arrière
21703-03
21723-02
Hinterradnabe
21713-01
21723-03
Cubo de la rueda trasera
21713-02
- 266 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-3104055-00 1)
2 Ось ступицы
Hub shaft
Fusée
Nabenachse
Eje del cubo
2
+ 21100-3104014-00 1)
2 Ступица заднего колеса
Rear wheel hub
Moyeu de roue arrière
Hinterradnabe
Cubo de rueda trasera
3
+ 21080-3104016-00
2 Кольцо грязезащитное
Guard ring
Bague pare-boue
Staubschutzring
Anillo guardapolvos
4
+ 21080-3104032-00
2 Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
5
+ 21080-3104020-00
~
2 Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
5
+ 21080-3104020-01
~
2 Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
5
+ 21080-3104020-02
~
2 Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
6
+ 21080-3104079-00 1)
2 Шайба подшипника
Bearing washer
Rondelle de roulement
Lagerscheibe
Arandela del cojinete
7
+ 00001-0040442-71 1)
2 Гайка M20x1,5
Self-locking nut M20x1.5
Ecrou autofreiné M20x1,5
S.Mutter M20x1,5
Tuerca M20x1,5
самоконтрящаяся
8
+ 21080-3103068-00
2 Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
9
+ 21100-3103065-00
2 Колпак ступицы колеса
Wheel hub cover
Couvre-moyeu
Radnabenkappe
Casquete del cubo rueda
1)
+ 21700-2914002-00
1 Рычаги задней подвески в сборе Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
assemblés
trasera en conjunto
1)
+ 21700-2914002-10
(15,18,20,115,118
1 Рычаги задней подвески в сборе Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
,145,148)
assemblés
trasera en conjunto
D420
- 267 -
21721

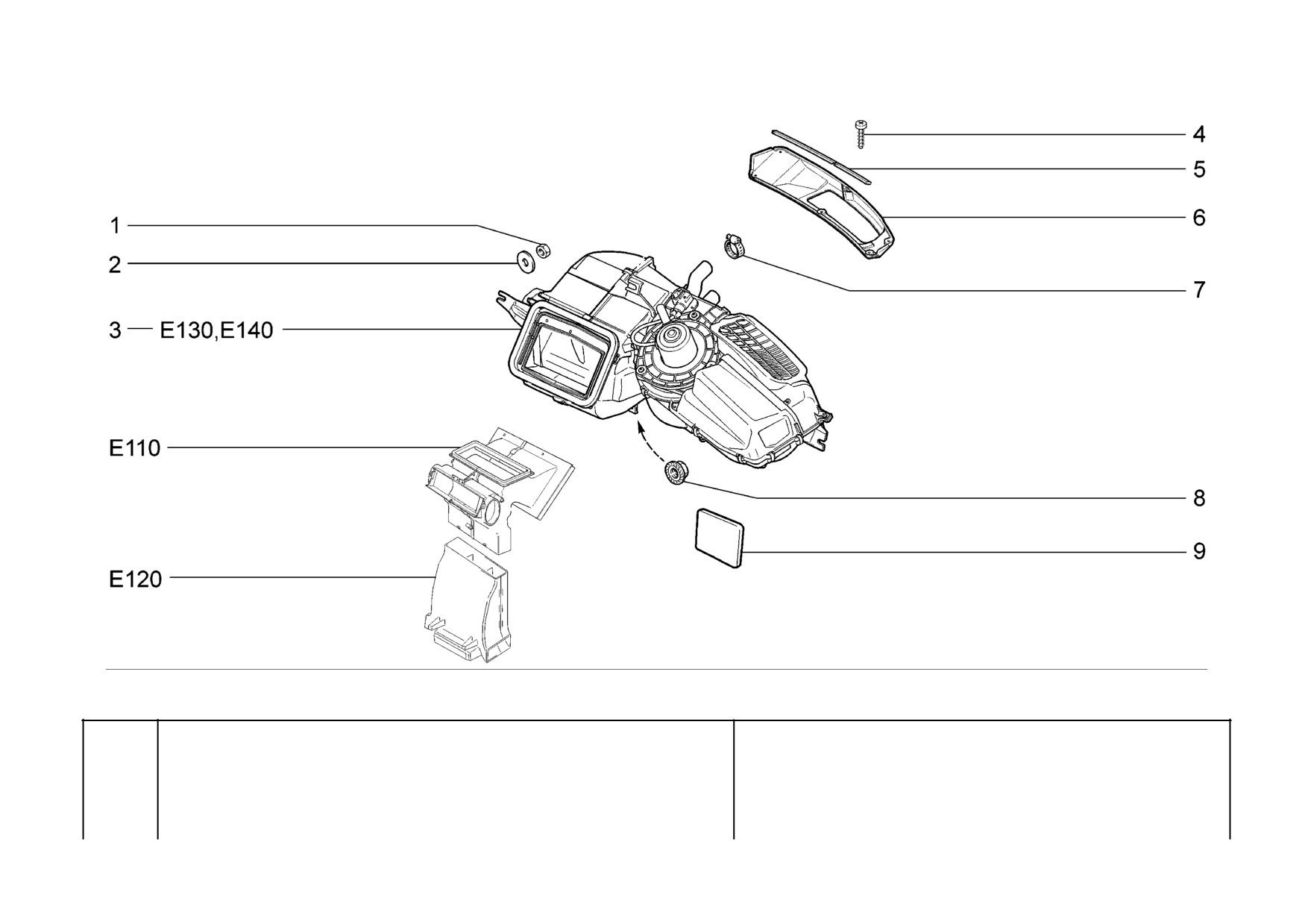

Система вентиляции и отопления
21703-01
21723-01
Heating and ventilation system
21703-02
21723-02
E100
Chauffage-ventilation
21713-01
Heizungs- und Lüftungsanlage
21713-02
Sistema de ventilación y de calefacción
21713-03
- 268 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0007259-11
2 Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
2
+ 00001-0026406-01
2 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
3
+ 21110-8101012-30 ~
1 Отопитель в сборе
Heater unit assy
Appareil de chauffage complet Heizgerät komplett
Calefactor en conjunto
3
+ 21110-8101012-31 ~
1 Отопитель в сборе
Heater unit assy
Appareil de chauffage complet Heizgerät komplett
Calefactor en conjunto
4
+ 21230-6302332-00 1)
6 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
21100-8119138-00 1)
2 Уплотнитель
580 мм
Seal 580 mm
Joint d'étanchéité 580 mm
Dichtung 580 mm
Empaquetadura 580 mm
6
+ 21700-8119078-00 1)
1 Горловина приемная
Air intake mouth
Bouche d'entrée d'air
Mündung Lüftungskasten
Boca receptor de toma de
aire
воздухозаборника
7
+ 21080-1300080-60
2 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
8
+ 00001-0038321-01
2 Гайка M6 с зубчатым буртиком Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar
dentado
9
+ 21110-8119047-00
1 Заглушка
Plug
Obturateur
Stopfen
Obturador
1)
+ 21700-8212730-00
1 Накладка рамы ветрового окна
Windscreen pillar plastic cover Applique de baie de pare-brise Windscheibenrahmen-Auflage
Placa del marco del
parabrisas
E100
- 269 -
(01)
21723-01
(01)

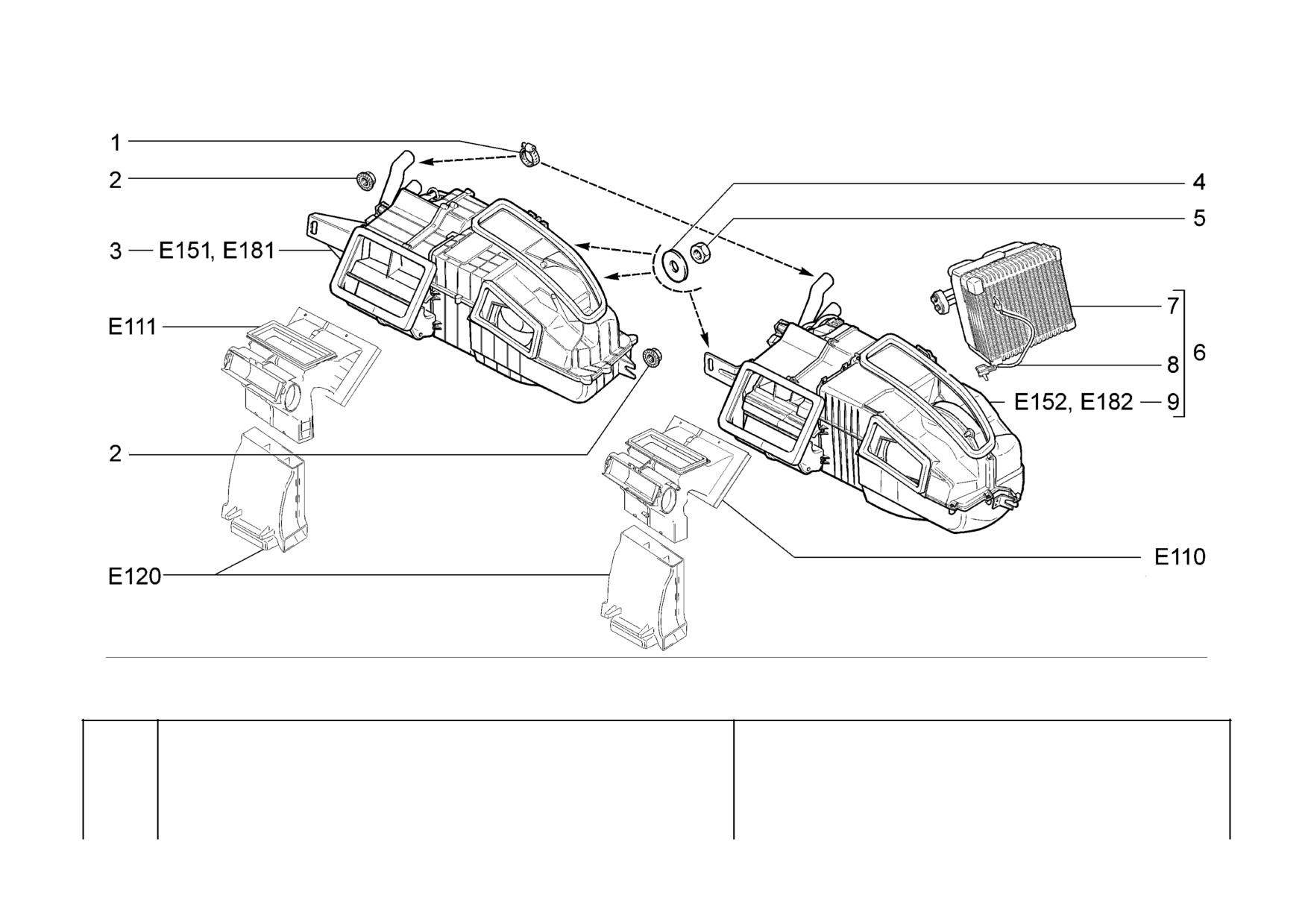

Система вентиляции и отопления
21703-02
(02)
21723-02
(02)
Heating and ventilation system
21703-03
(02)
21723-03
(02)
E101
Chauffage-ventilation
21713-01
(01)
Heizungs- und Lüftungsanlage
21713-02
(02)
Sistema de ventilación y de calefacción
21713-03
(02)
- 270 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-1300080-60
2 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
2
+ 00001-0038321-01
(01-18,20)(02)
2 Гайка M6 с зубчатым буртиком Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar
dentado
3
+ 21703-8101012-10
(02)
1 Отопитель в сборе
Heater unit assy
Appareil de chauffage complet Heizgerät komplett
Calefactor en conjunto
4
+ 00001-0007259-11
(01-18,20)(02)
2 Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
5
+ 00001-0026406-01
(01-18,20)
2 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
6
+ 21703-8101012-00
(01-18,20)
1 Отопитель в сборе
Heater unit assy
Appareil de chauffage complet Heizgerät komplett
Calefactor en conjunto
7
+ 21700-8116014-00
(01-18,20)
1 Испаритель
Evaporator
Evaporateur
Verdampfer
Evaporador
8
+ 21700-8121030-00
(01-18,20)
1 Датчик испарителя
Sensor, evaporator unit
Capteur de vaporisateur
Verdampfergeber
Transmisor de vaporizador
9
+ 21700-8101012-00
(01-18,20)
1 Отопитель в сборе
Heater unit assy
Appareil de chauffage complet Heizgerät komplett
Calefactor en conjunto
E101
- 271 -
21721

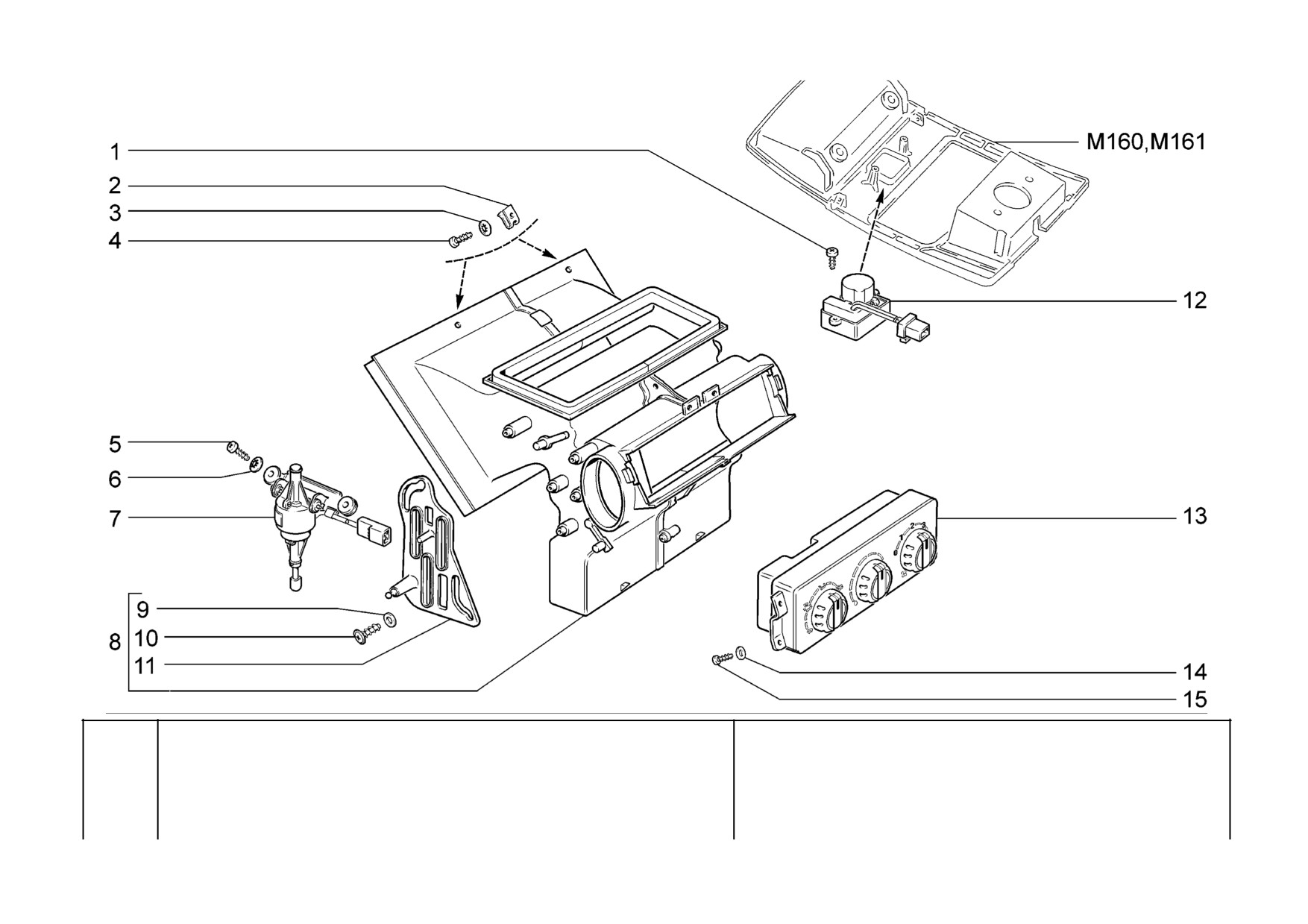

Управление климатической установкой
21703-01
21723-01
Climate control
21703-02
21723-02
E110
Commande du système de climatisation
21713-01
Steuerung für Heizung und Lüftung
21713-02
Comando de climatización
21713-03
- 272 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0076680-01
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
2
+ 21010-8109137-00
2
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
3
+ 00001-0025991-73
2
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
4
+ 00001-0076702-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 00001-0076691-01
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
6
+ 00001-0025980-73
2
Шайба
4 стопорная
Lock washer 4
Rondelle d'arrêt 4
Sicherungsscheibe 4
Arandela 4 de fijación
7
+ 21700-8127100-00
~
1
Микромотор-редуктор
Micromotor gear
Micromoteur électrique
Mikromotorgetriebe
Micromotoreductor
7
+ 21700-8127100-01
~
1
Микромотор-редуктор
Micromotor gear
Micromoteur électrique
Mikromotorgetriebe
Micromotoreductor
8
+ 21700-8103010-00
1
Распределитель
Warm air distribution unit
Distributeur de chauffage d'air
Heizluftverteilungsanlage
Distribuidor de flujo de aire
воздухообогрева
9
+ 00001-0026428-01
3
Шайба 4
Washer 4
Rondelle 4
Scheibe 4
Arandela 4
10
+ 21230-6302332-00
3
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
11
+ 21700-8103070-00
1
Рычаг привода заслонки
Flap actuating rod
Levier de commande de volet
Klappenbetätigungshebel
Palanca de mando de
mariposa
12
+ 11186-8128050-00
~
1
Датчик температуры
Temperature sensor
Sonde de température
Temperaturfühler
Transmisor de temperatura
12
+ 11186-8128050-01
~
1
Датчик температуры
Temperature sensor
Sonde de température
Temperaturfühler
Transmisor de temperatura
13
+ 21703-8128020-00
~
1
Контроллер управления
Heater control unit
Bloc de commande de
Steuergerät
Bloque de mando de
chauffage
calentador
отопителем
13
+ 21703-8128020-01
~
1
Контроллер управления
Heater control unit
Bloc de commande de
Steuergerät
Bloque de mando de
chauffage
calentador
отопителем
13
+ 21703-8128020-02
~
1
Контроллер управления
Heater control unit
Bloc de commande de
Steuergerät
Bloque de mando de
chauffage
calentador
отопителем
14
+ 00001-0005193-01
4
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
15
+ 00001-0076701-01
4
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
E110
- 273 -
(01)
21723-01
(01)
Управление климатической установкой
21703-02
21723-02
Climate control
21703-03
21723-03
E111
Commande du système de climatisation
21713-01
(01)
Steuerung für Heizung und Lüftung
21713-02
Comando de climatización
21713-03
- 274 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21720-8121020-00
(01-18,20)
1 Блок управления климатической
A/C control unit
Tableau de commande de
Klimaanlage-Steuergerät
Bloque de mando del
climatiseur
acondicionador
установки
2
+ 21010-8109137-00
2 Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
3
+ 00001-0025991-73
2 Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
4
+ 00001-0076702-07
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 21700-8127100-10
1 Микромотор-редуктор
Micromotor gear
Micromoteur électrique
Mikromotorgetriebe
Micromotoreductor
6
+ 21703-8128050-00
1 Датчик температуры
Temperature sensor
Sonde de température
Temperaturfühler
Transmisor de temperatura
7
+ 00001-0076680-01
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
8
+ 21720-8121020-00
(01-18,20)
1 Блок управления климатической
A/C control unit
Tableau de commande de
Klimaanlage-Steuergerät
Bloque de mando del
climatiseur
acondicionador
установки
9
+ 21703-8121020-00
1 Блок управления климатической
A/C control unit

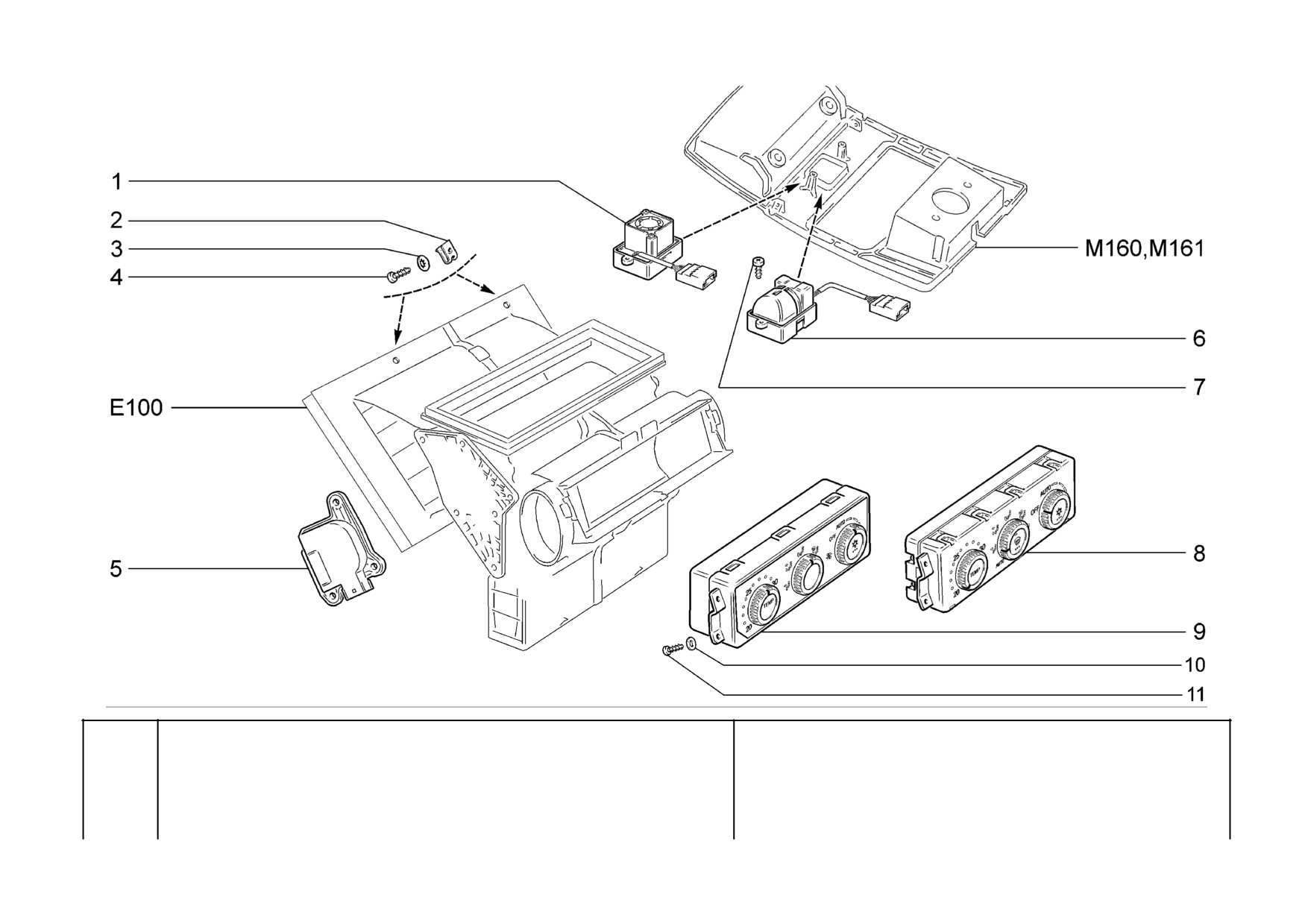

Tableau de commande de
Klimaanlage-Steuergerät
Bloque de mando del
climatiseur
acondicionador
установки
10
+ 00001-0005193-01
4 Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
11
+ 00001-0076701-01
4 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
E111
- 275 -

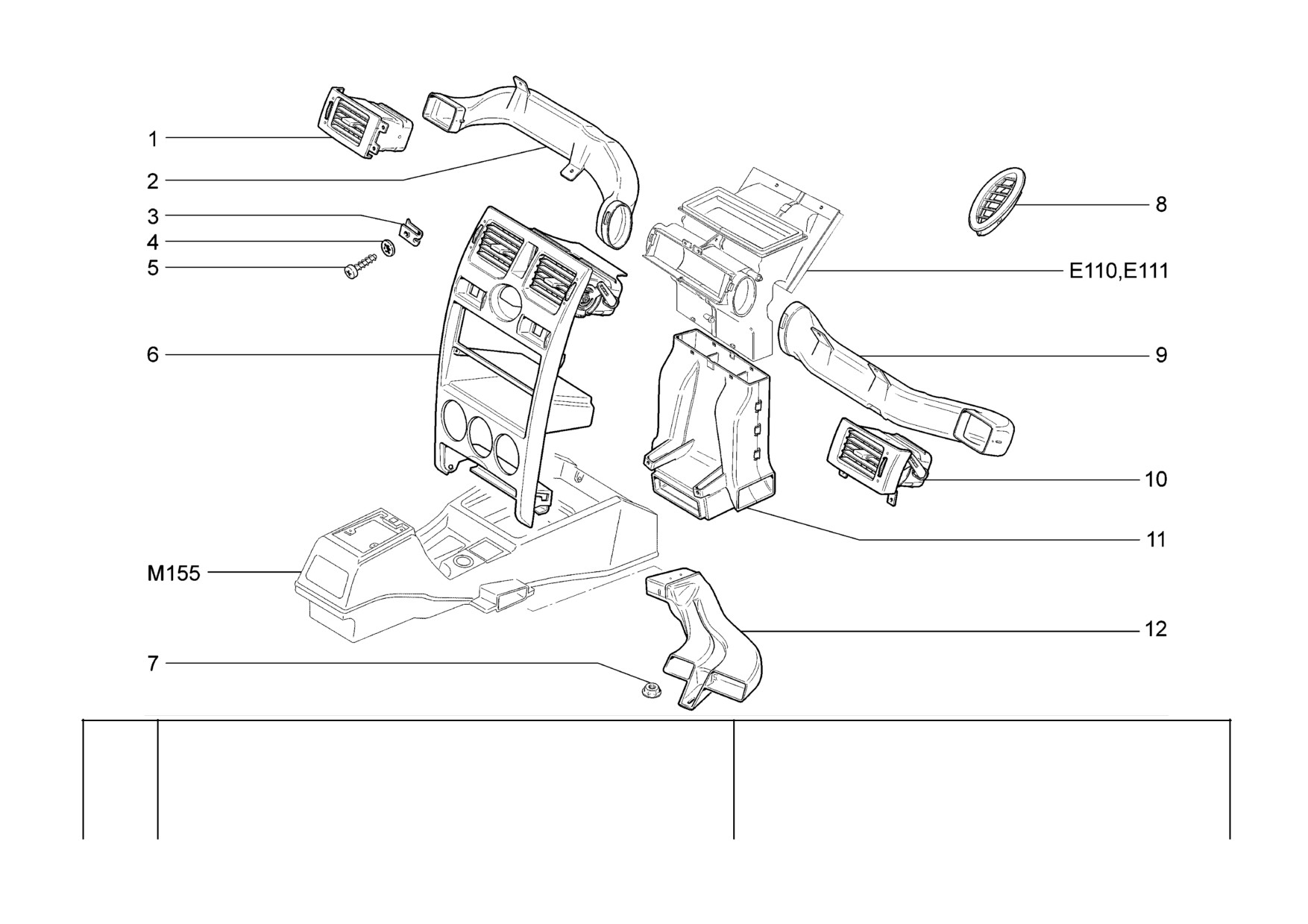

Воздуховоды и сопла
21703-01
21721
Airducts and vents
21703-02
21723-01
E120
Conduits d'air et aérateurs
21703-03
21723-02
Luftführungskasten und Düsen
21713-01
21723-03
Conductos de aire y aireadores
21713-02
- 276 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-8104041-00
1 Сопло вентиляции левое
LH side vent nozzle
Aérateur G
Düse links
Aireador izq.
2
+ 21700-8104403-00
1 Воздухопровод вентиляции
Air duct, ventilation system
Conduit d'air de ventilation
Luftleitung
Conducto aire de
ventilación
кузова левый
3
+ 21010-8109137-00
8 Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
4
+ 00001-0025991-73
8 Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
5
+ 00001-0076702-07
8 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
6
+ 21700-8104030-00
1 Сопло вентиляции
side vent nozzle
Aérateur
Düse
Aireador der.
7
+ 00001-0038321-01
2 Гайка M6 с зубчатым буртиком Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar
dentado
8
+ 21700-8108062-00
1 Сопло правое
RH vent nozzle
Buse D
Düse rechts
Aireador der.
8
+ 21700-8108063-00
1 Сопло левое
LH vent nozzle
Buse G
Düse links
Aireador izq.
9
+ 21700-8104402-00
1 Воздуховод вентиляции
Air duct, ventilation system
Conduit d'air de ventilation
Luftleitung
Conducto aire de
ventilación
10
+ 21700-8104040-00
1 Сопло вентиляции правое
RH side vent nozzle
Aérateur D
Düse, rechts
Aireador der.
11
+ 21700-8101340-00
1 Воздуховод обогрева ног
Air duct, footwell
Conduit d'arrivée d'air chaud
Fußraum-Luftführungskasten
Conducto aire calefacción
aux pieds
pies
12
+ 21700-8104032-00
1 Воздуховод правый
Air duct, RH
Conduit d'air D
Luftleitung rechts
Conducto aire der.
12
+ 21700-8104033-00
1 Воздуховод левый
Air duct, LH
Conduit d'air G
Luftleitung links
Conducto aire izq.
E120
- 277 -
21721

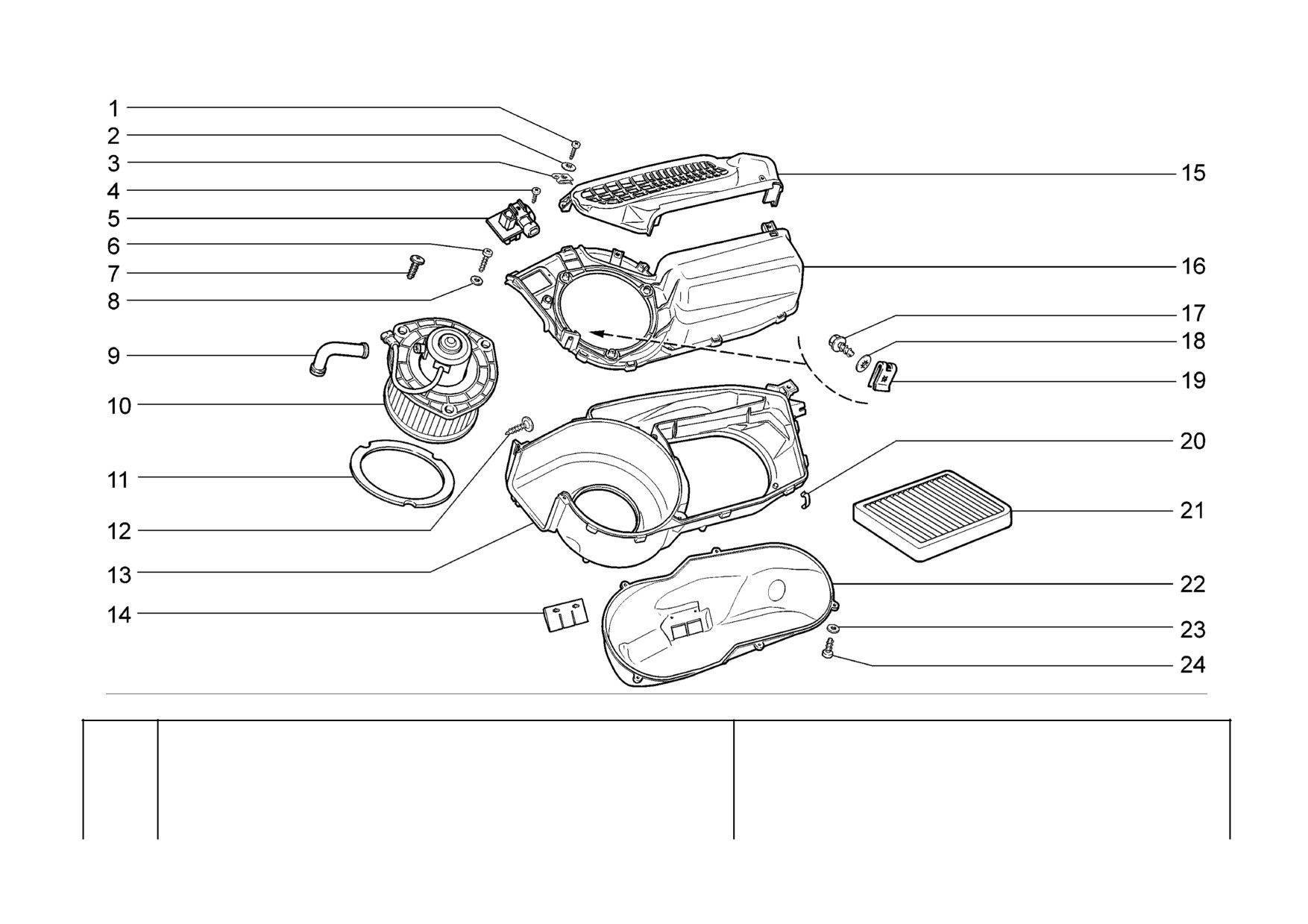

Воздухозаборник отопителя
21703-01
21723-01
Heater air intake
21703-02
21723-02
E130
Boîtier de prise d'air du bloc de chauffage
21713-01
Lufteintritt für Heizgerät
21713-02
Toma de aire del calefactor
21713-03
- 278 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0076702-01
4
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
2
+ 00001-0025991-71
4
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
3
+ 21010-8109137-00
4
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
4
+ 00001-0076691-01
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 21230-8118022-00
~
1
Резистор электровентилятора
Resistor, fan
Résistance de ventilateur
Zusatzwiderstand
Resistor de ventilador
électrique
eléctrico
5
+ 21230-8118022-01
~
1
Резистор электровентилятора
Resistor, fan
Résistance de ventilateur
Zusatzwiderstand
Resistor de ventilador
électrique
eléctrico
6
+ 00001-0076703-07
3
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
7
+ 21230-6302332-00
3
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
8
+ 00001-0005193-01
3
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
9
+ 21230-8118096-00
1
Патрубок подвода воздуха
Air inlet pipe
Tubulure d'amenée d'air
Luftzuführungsrohr
Tubuladura de
alimentación de aire
10
+ 21110-8118020-00
~
1
Электровентилятор отопителя
Heater electric fan
Motoventilateur
E-Motor Heizgebläse
Ventilador eléctrico de
calefacción
10
+ 21110-8118020-01
~
1
Электровентилятор отопителя
Heater electric fan
Motoventilateur
E-Motor Heizgebläse
Ventilador eléctrico de
calefacción
10
+ 21110-8118020-02
~
1
Электровентилятор отопителя
Heater electric fan
Motoventilateur
E-Motor Heizgebläse
Ventilador eléctrico de
calefacción
11
+ 21230-8118097-00
1
Уплотнитель вентилятора
Fan grommet
Joint de ventilateur
Dichtung
Empaquetadura del
ventilador
12
+ 21140-5325388-00
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
13
21110-8119026-10
1
Корпус воздухозаборника
Air intake lower case
Boîtier inférieur de la bouche
Lüftungskastengehäuse unten
Cuerpo de toma de aire
d'entrée d'air
inferior
нижний
14
+ 21110-8119210-00
2
Клапан стока воды
Valve, water outlet
Clapet d'évacuation d'eau
Wasserablaufventil
Válvula de desagüe
15
21110-8119116-00
1
Крышка фильтра
Pollen filter cover
Couvercle du filtre
Filterdeckel
Tapa del filtro
16
21110-8119025-00
1
Корпус воздухозаборника
Air intake upper case
Boîtier supérieur de la bouche
Lüftungskastengehäuse oben
Cuerpo de toma de aire
d'entrée d'air
superior
верхний
17
21080-8109142-00
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
18
+ 00001-0025995-71
1
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
19
+ 21010-8109143-00
1
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
20
+ 21080-8101110-00
8
Скоба
Clamp
Etrier
Klammer
Grapa
21
+ 21110-8122020-00
~
1
Фильтр воздушный
Air cleaner
Filtre à air
Luftfilter
Filtro de aire
21
+ 21110-8122020-01
~
1
Фильтр воздушный
Air cleaner
Filtre à air
Luftfilter
Filtro de aire
22
21110-8119124-00
1
Воздуховод
Air duct
Conduit d'air
Luftleitung
Conducto aire
23
+ 00001-0005192-01
5
Шайба 4
Washer 4
Rondelle 4
Scheibe 4
Arandela 4
24
+ 00001-0076692-01
5
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
E130
- 279 -
содержание .. 16 17 18 19 ..
