LADA PRIORA. Каталог деталей и сборочных единиц - часть 17

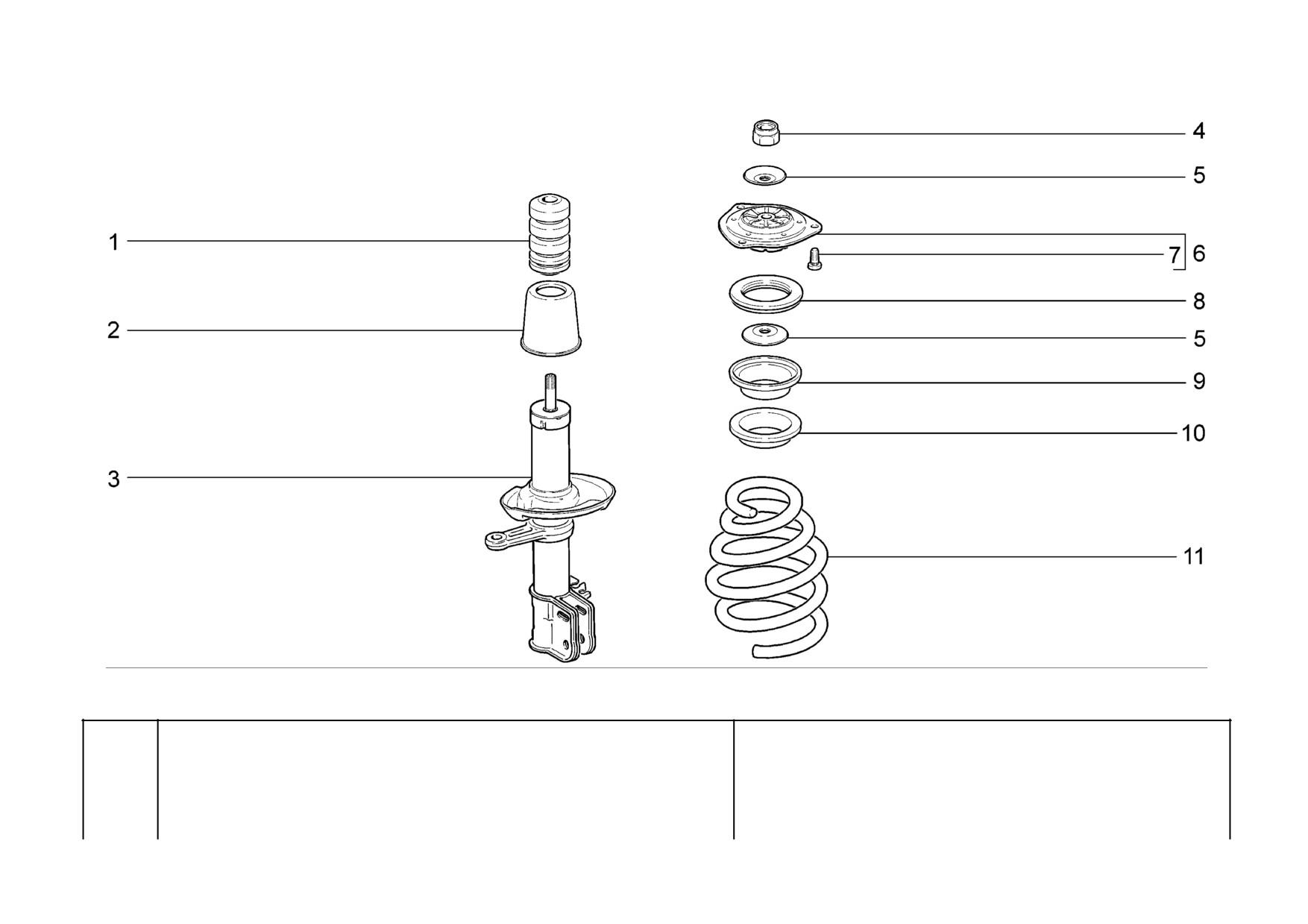

Стойки телескопические передней подвески
21703-01
21721
Telescopic struts assembly, front
21703-02
21723-01
D230
Jambes téléscopiques de suspension avant
21703-03
21723-02
Vordere Stoßdämpfer
21713-01
21723-03
Montantes telescópicos de la suspensión delantera
21713-02
- 252 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-2902816-00
~
2
Буфер хода сжатия
Compression buffer
Butée élastique
Dämpfergummi
Tope de carrera de
compresión
1
+ 21100-2902816-01
~
2
Буфер хода сжатия
Compression buffer
Butée élastique
Dämpfergummi
Tope de carrera de
compresión
2
+ 21700-2902814-00
2
Кожух защитный
Protective tube
Chape
Schutzrohr
Protector
3
+ 21700-2905002-00
1
Амортизатор передний правый
Front shock absorber, RH
Amortisseur avant D
Stoßdämpfer, vorne rechts
Amortiguador delantero
der.
3
+ 21700-2905003-00
1
Амортизатор передний левый
Front shock absorber, LH
Amortisseur avant G
Stoßdämpfer, vorne links
Amortiguador delantero
izq.
4
+ 21080-2901056-00
2
Гайка M14x1,5
Nut M14x1.5
Ecrou M14x1,5
Mutter M14x1,5
Tuerca M14x1,5
5
+ 21700-2902834-00
4
Ограничитель хода сжатия
Compression buffer cap
Arrêtoir de compression
Federwegbegrenzer
Limitador de la carrera de
compresión
6
+ 21700-2902821-00
2
Опора верхняя стойки в сборе
Strut upper mounting assy
Support élastique de
Lagerung obere komplett
Apoyo superior en
suspension complet
conjunto
7
+ 21080-2902830-00
6
Болт
Bolt
Boulon
Schraube
Tornillo
8
+ 11180-2902840-00
2
Подшипник верхней опоры
Bearing, upper mounting
Roulement
Lager
Cojinete de apoyo
superior
9
+ 21700-2902760-00
2
Чашка пружины верхняя
Coil spring seat, upper
Coupelle de ressort supérieure
Obere Federschale
Cazoleta del muelle
superior
10
+ 21700-2902723-00
2
Прокладка
Gasket
Joint
Dichtung
Junta
11
+ 21700-2902712-00
2
Пружина передней подвнски
Front coil spring
Ressort de suspension avant
Feder
Muelle de suspensión
delantera
21100-2902816-00 x2
~
21100-2902816-01 x2
D230
- 253 -
21713-03
(02)

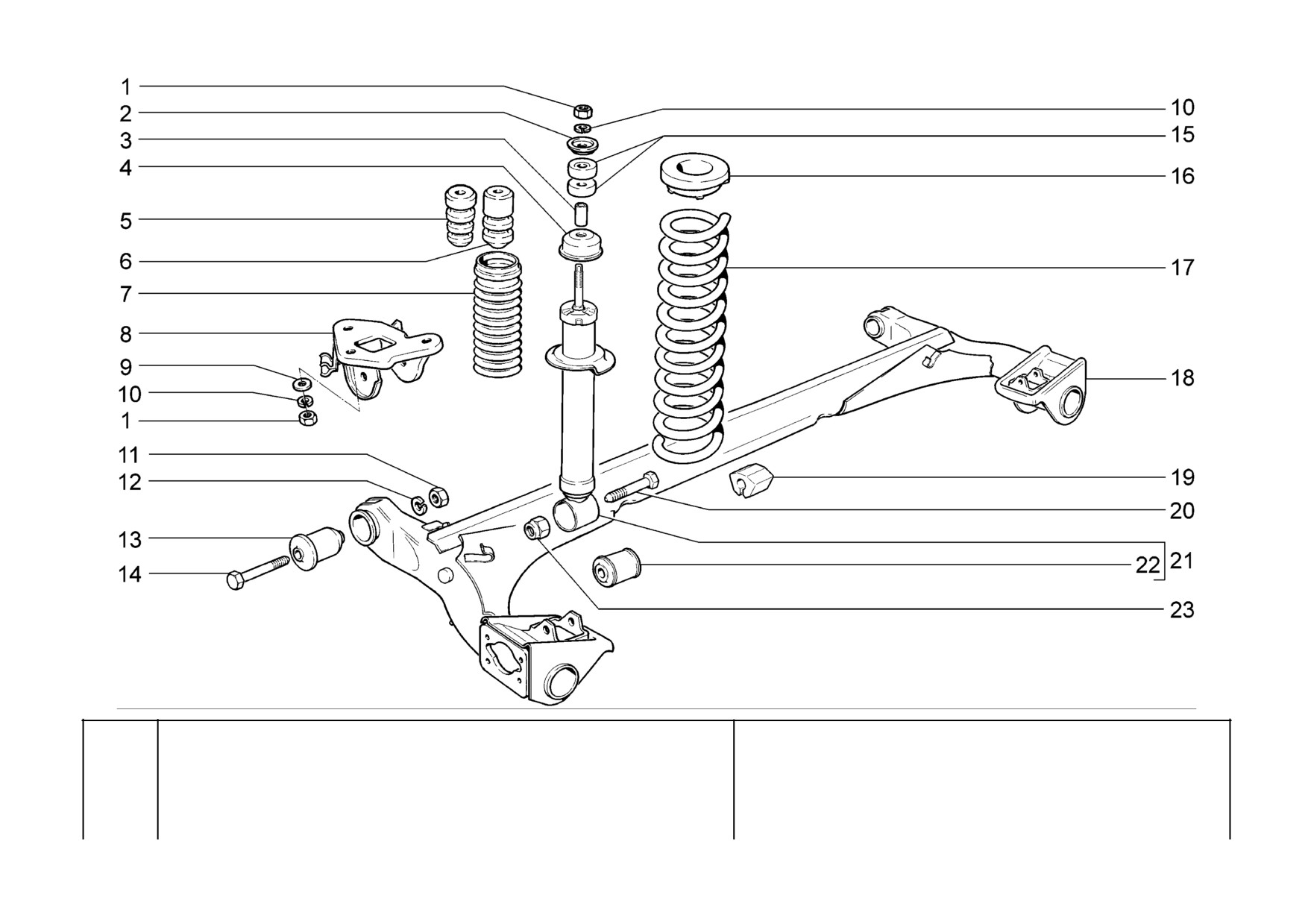

Подвеска задняя
21703-01
(01)
21721
(01)
Rear suspension
21703-02
(01)
21723-01
(01)
D300
Suspension arrière
21703-03
(01)
21723-02
(01)
Hinterradaufhängung
21713-01
(02)
21723-03
(01)
Suspensión trasera
21713-02
(02)
- 254 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0021647-11
8
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
2
+ 21010-2905455-01
2
Шайба
Washer
Rondelle
Scheibe
Arandela
3
+ 21080-2915542-00
2
Втулка дистанционная
Distance sleeve
Douille entretoise
Distanzhülse
Buje espaciador
4
+ 21080-2915608-00
2
Крышка кожуха амортизатора
Bellows
Couvercle de soufflet protecteur
Faltenbalgdeckel
Tapa del protector
защитного
5
+ 21100-2912622-01
~
2
Буфер задней подвески
Rear suspension buffer
Butée élastique de suspension
Dämpfergummi
Tope de suspensión
arrière
trasera
6
+ 21100-2912622-02
~
2
Буфер задней подвески
Rear suspension buffer
Butée élastique de suspension
Dämpfergummi
Tope de suspensión
arrière
trasera
7
+ 21080-2915681-01
2
Кожух защитный
Bellows
Soufflet protecteur
Faltenbalg
Protector
8
+ 21100-2914046-00
1
Кронштейн рычага правый
RH bracket, arm
Palier-support D de bras
Lenkerträger, rechts
Soporte de palanca der.
8
+ 21100-2914047-00
1
Кронштейн рычага левый
LH bracket, arm
Palier-support G de bras
Lenkerträger, links
Soporte de palanca izq.
9
+ 00001-0026297-01
6
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
10
+ 00001-0005168-70
8
Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
11
+ 00001-0061015-11
2
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
12
+ 00001-0005170-70
2
Шайба
12 пружинная
Spring washer 12
Rondelle élastique 12
Federscheibe 12
Arandela 12 elástica
13
+ 21100-2914054-00
1)
2
Шарнир рычага
Silentblock, arm
Silentbloc de bras
Lenkergelenk
Articulación del brazo
14
+ 21080-2914040-00
2
Болт рычага
Bolt, arm
Boulon de bras
Lenkerschraube
Tornillo de palanca
15
+ 21100-2915450-00
4
Подушка амортизатора
Shock absorber mounting
Bloc élastique de fixation
Stoßdämpferlagerung
Tope del amortiguador
rubber
d'amortisseur
16
+ 21100-2912652-00
2
Прокладка верхняя
Gasket, upper
Joint supérieur
Obere Dichtung
Junta superior
17
+ 21100-2912712-00
(01)
2
Пружина задней подвески
Rear suspension coil spring
Ressort de suspension arrière
Feder
Muelle de la suspensión
trasera
17
+ 21110-2912712-00
(02)
2
Пружина задней подвески
Rear suspension coil spring
Ressort de suspension arrière
Feder
Muelle de la suspensión
trasera
18
+ 21700-2914008-00
1)
1
Рычаги задней подвески
Rear suspension arms
Bras de suspension arrière
Hinterachslenker
Brazos de suspensión
trasera
19
+ 11180-2916040-00
1)
1
Подушка заднего стабилизатора
Rear regulator, pad
Tampon de barre stabilisatrice
Lagerung des hinteren
Taco del estabilizador
AR
Stabilisators
trasero
20
+ 00001-0061429-21
2
Болт М12х1,25х80 с
Sharp-end bolt M12x1.25x80
Boulon M12x1,25x80 à queue
Schraube M12x1,25x80 mit Spitze Tornillo M12x1,25x80 con
pointue
extremo agudo
заостренным концом
21
+ 21700-2915004-00
2
Амортизатор задней подвески
Rear suspension shock
Amortisseur arrière
Stoßdämpfer, hinten
Amortiguador de
absorber
suspensión trasera
22
+ 21080-2915446-01
2
Втулка амортизатора
Bush, shock absorber
Silentbloc d'amortisseur
Stoßdämpferbuchse
Casquillo del amortiguador
23
+ 00001-0061050-11
2
Гайка M12x1,25
Self-locking nut M12x1.25
Ecrou autofreiné M12x1,25
S.Mutter M12x1,25
Tuerca M12x1,25
autoblocante
самоконтрящаяся
21100-2912622-01 x2 ~ 21100-2912622-02 x2
1)
+ 21700-2914002-00
1
Рычаги задней подвески в сборе
Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
assemblés
trasera en conjunto
1)
+ 21700-2914002-10
(15,18,20,115,118
1
Рычаги задней подвески в сборе
Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
,145,148)
assemblés
trasera en conjunto
D300
- 255 -

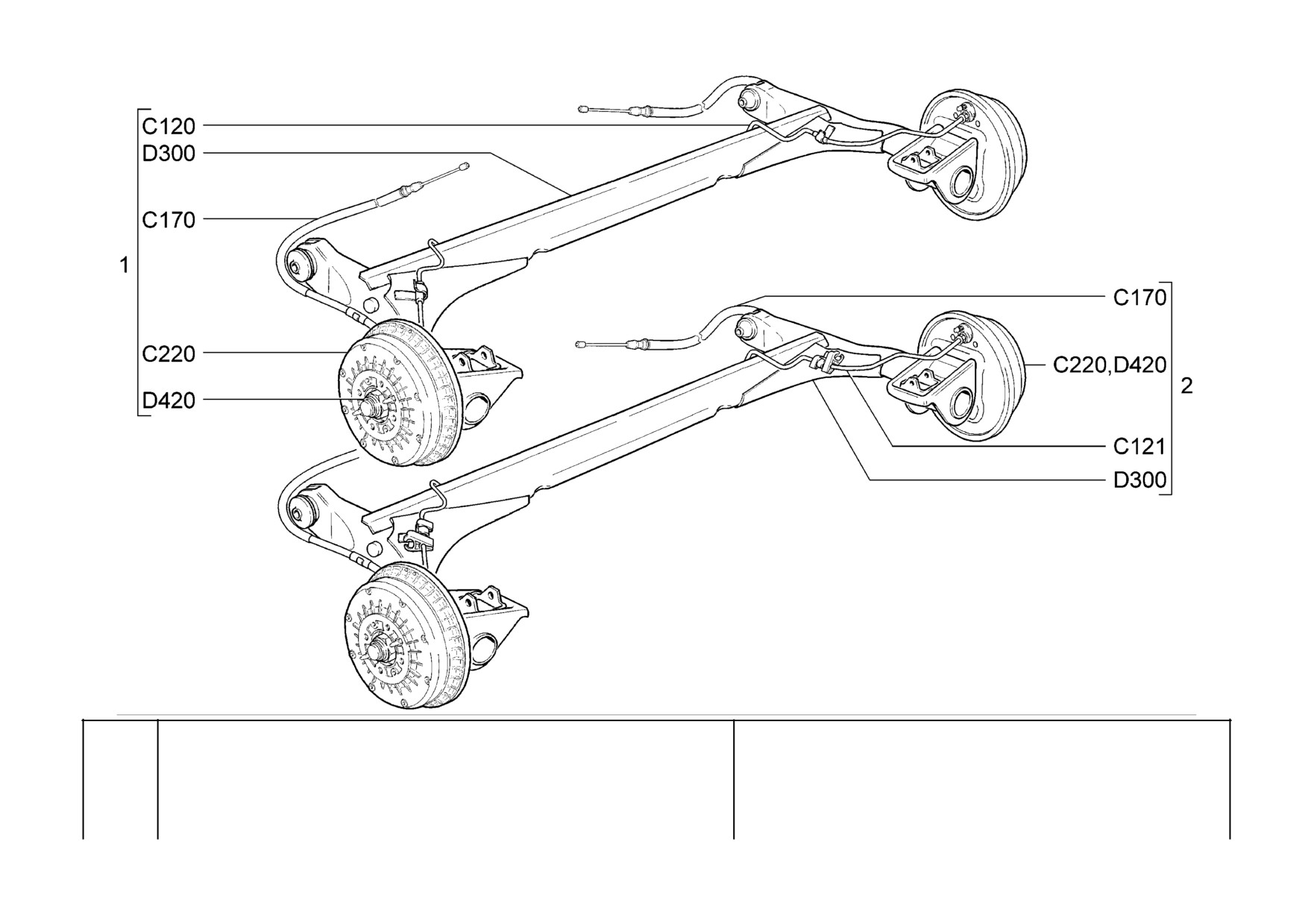

Рычаги задней подвески с тормозами
21703-01
21721
Rear suspension arms with brakes
21703-02
21723-01
D310
Bras de suspension arrière et freins
21703-03
21723-02
Hinterachslenker mit Bremse
21713-01
21723-03
Brazos de suspensión trasera con frenos
21713-02
- 256 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-2914002-00
1 Рычаги задней подвески в сборе Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
assemblés
trasera en conjunto
2
+ 21700-2914002-10
(15,18,20,115,118
1 Рычаги задней подвески в сборе Rear suspension arms assy
Bras de suspension arrière
Hinterachslenker komplett
Brazos de suspensión
,145,148)
assemblés
trasera en conjunto
D310
- 257 -
21713-03

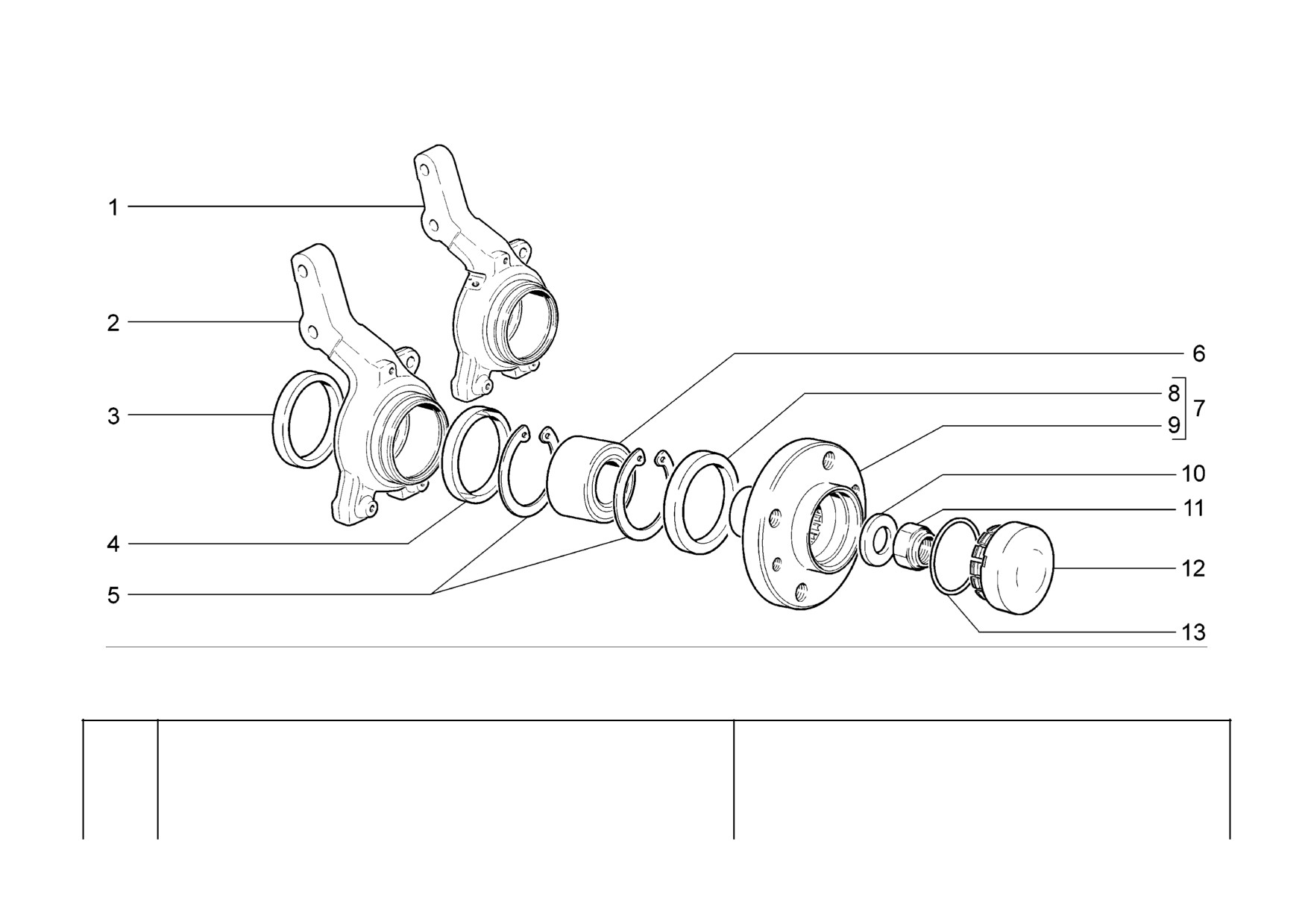

Кулаки поворотные и ступицы
21703-01
21721
(01)
Steering knuckles and hubs
21703-02
21723-01
D400
Pivots et moyeux
21703-03
21723-02
Achsschenkel und Naben
21713-01
21723-03
Muñones de dirección y cubos
21713-02
- 258 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11180-3001014-10
(15,18,20,115,118
1
Кулак поворотный правый
Stub axle, RH
Pivot D
Achsschenkel, rechts
Muñón de rotación der.
,145,148)
1
+ 11180-3001015-10
(15,18,20,115,118
1
Кулак поворотный левый
Stub axle, LH
Pivot G
Achsschenkel, links
Muñón de rotación izq.
,145,148)
2
+ 11180-3001014-00
1
Кулак поворотный правый
Stub axle, RH
Pivot D
Achsschenkel, rechts
Muñón de rotación der.
2
+ 11180-3001015-00
1
Кулак поворотный левый
Stub axle, LH
Pivot G
Achsschenkel, links
Muñón de rotación izq.
3
+ 21080-3001060-00
2
Кольцо грязезащитное
Inner guard ring
Bague pare-boue intérieure
Schutzring, innen
Anillo de protección interior
внутреннее
4
+ 21080-3001061-00
2
Кольцо грязезащитное
Outer guard ring
Bague pare-boue extérieure
Schutzring, außen
Anillo de protección
exterior
наружное
5
+ 11180-3103032-00
4
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
6
+ 11180-3103020-00
~
2
Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
6
+ 11180-3103020-02
~
2
Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
6
+ 11180-3103020-03
~
2
Подшипник ступицы
Hub bearing
Roulement de moyeu
Radlager
Rodamiento del cubo
7
+ 11180-3103012-00
2
Ступица переднего колеса
Hub, front roadwheel
Moyeu de roue avant
Vorderradnabe
Cubo de rueda delantera
8
+ 21080-3103061-00
2
Кольцо грязезащитное
Guard ring
Bague pare-boue
Staubschutzring
Anillo guardapolvos
9
+ 11180-3103015-00
2
Ступица переднего колеса
Hub, front roadwheel
Moyeu de roue avant
Vorderradnabe
Cubo de rueda delantera
10
+ 21080-3103079-00
2
Шайба подшипника
Bearing washer
Rondelle de roulement
Lagerscheibe
Arandela del cojinete
11
+ 00001-0040442-71
2
Гайка M20x1,5
Self-locking nut M20x1.5
Ecrou autofreiné M20x1,5
S.Mutter M20x1,5
Tuerca M20x1,5
самоконтрящаяся
12
+ 21100-3103065-00
(01)
2
Колпак ступицы колеса
Wheel hub cover
Couvre-moyeu
Radnabenkappe
Casquete del cubo rueda
13
+ 21080-3103068-00
(01)
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura

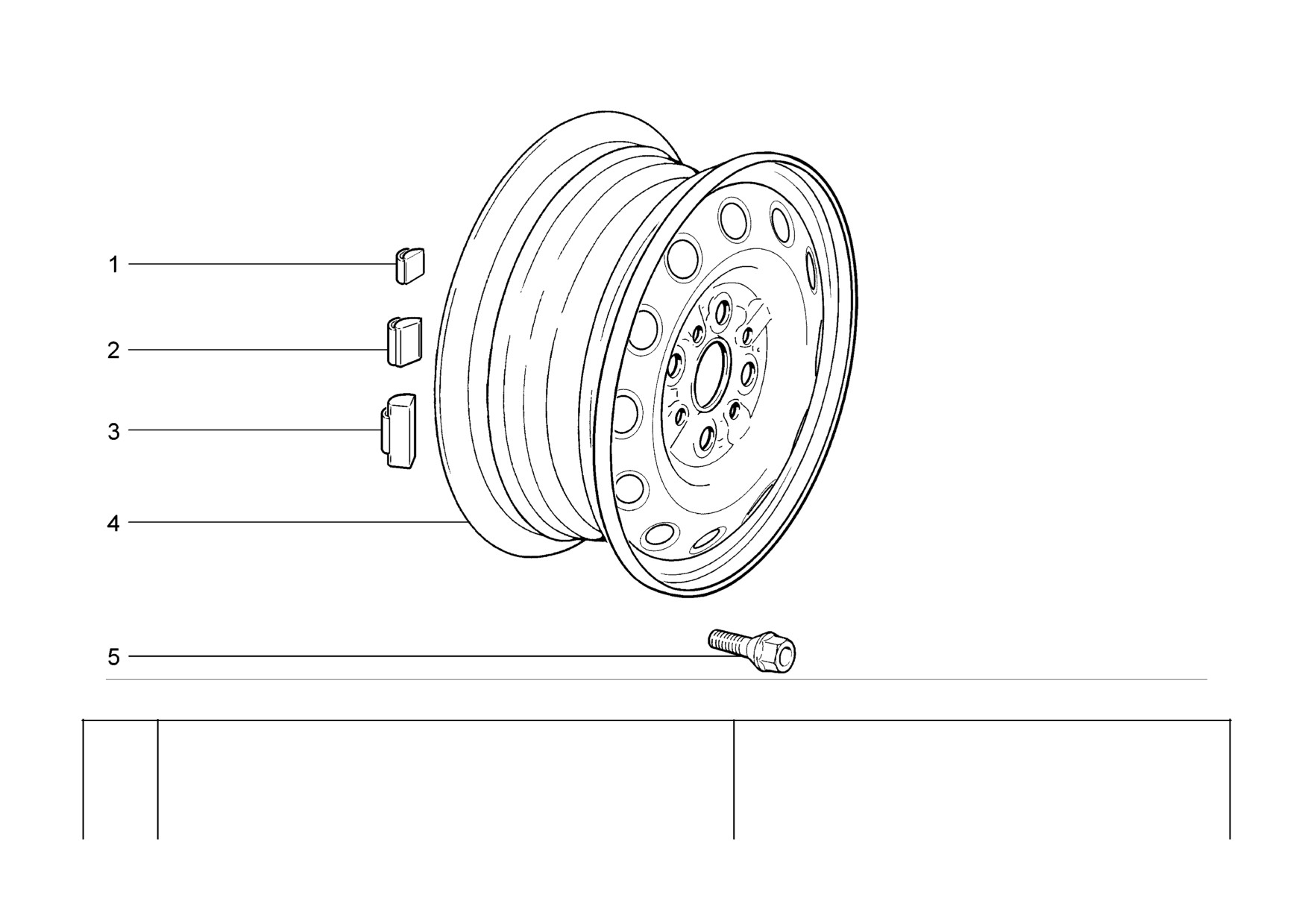

D400
- 259 -
21721
Wheels
D410
Roues
Räder
Ruedas
- 260 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-3101308-00 ^
10* Грузик балансировочный
5 г
Balance weight, 5 g
Masse d'équilibrage 5 g
Ausgleichgewicht 5 g
Contrapeso 5 gr.
2
+ 21080-3101301-00 ^
10* Грузик балансировочный
10 г
Balance weight, 10 g
Masse d'équilibrage 10 g
Ausgleichgewicht 10 g
Contrapeso 10 gr.
3
+ 21080-3101302-00 ^
10* Грузик балансировочный
20 г
Balance weight, 20 g
Masse d'équilibrage 20 g
Ausgleichgewicht 20 g
Contrapeso 20 gr.
3
+ 21080-3101303-00 ^
10* Грузик балансировочный
30 г
Balance weight, 30 g
Masse d'équilibrage 30 g
Ausgleichgewicht 30 g
Contrapeso 30 gr.
3
+ 21080-3101304-00 ^
10* Грузик балансировочный
40 г
Balance weight, 40 g
Masse d'équilibrage 40 g
Ausgleichgewicht 40 g
Contrapeso 40 gr.
3
+ 21080-3101306-00 ^
10* Грузик балансировочный
50 г
Balance weight, 50 g
Masse d'équilibrage 50 g
Ausgleichgewicht 50 g
Contrapeso 50 gr.
3
+ 21080-3101307-00 ^
10* Грузик балансировочный
60 г
Balance weight, 60 g
Masse d'équilibrage 60 g
Ausgleichgewicht 60 g
Contrapeso 60 gr.
3
+ 21080-3101309-00 ^
10* Грузик балансировочный
15 г
Balance weight, 15 g
Masse d'équilibrage 15 g
Ausgleichgewicht 15 g
Contrapeso 15 gr.
3
+ 21080-3101310-00 ^
10* Грузик балансировочный
25 г
Balance weight, 25 g
Masse d'équilibrage 25 g
Ausgleichgewicht 25 g
Contrapeso 25 gr.
3
+ 21080-3101311-00 ^
10* Грузик балансировочный
35 г
Balance weight, 35 g
Masse d'équilibrage 35 g
Ausgleichgewicht 35 g
Contrapeso 35 gr.
3
+ 21080-3101312-00 ^
10* Грузик балансировочный
45 г
Balance weight, 45 g
Masse d'équilibrage 45 g
Ausgleichgewicht 45 g
Contrapeso 45 gr.
3
+ 21080-3101313-00 ^
10* Грузик балансировочный
55 г
Balance weight, 55 g
Masse d'équilibrage 55 g
Ausgleichgewicht 55 g
Contrapeso 55 gr.
4
+ 21120-3101015-12
5 Колесо
Road wheel
Jante
Rad
Rueda
5
+ 21080-3101040-10
16 Болт колеса
Wheel bolt
Boulon de roue
Radbolzen
Tornillo de rueda
D410
- 261 -

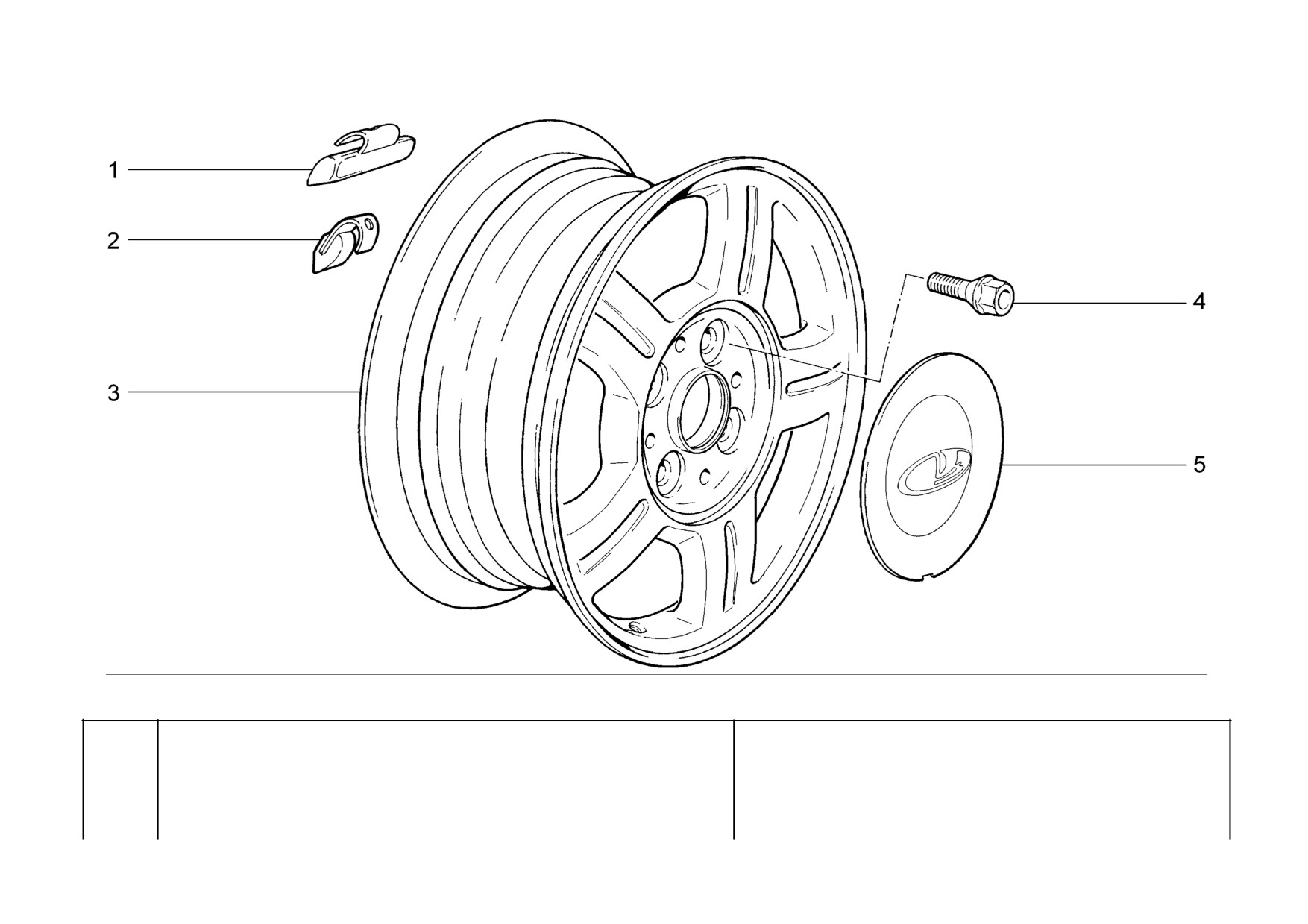

21723-02
Колеса
21703-02
21723-03
Wheels
21703-03
D411
Roues
21713-01
Räder
21713-03
Ruedas
21723-01
- 262 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21120-3101303-00
^
10* Грузик балансировочный
15 г
Balance weight, 15 g
Masse d'équilibrage 15 g
Ausgleichgewicht 15 g
Contrapeso 15 gr.
1
21120-3101304-00
^
10* Грузик балансировочный
20 г
Balance weight, 20 g
Masse d'équilibrage 20 g
Ausgleichgewicht 20 g
Contrapeso 20 gr.
1
21120-3101306-00
^
10* Грузик балансировочный
25 г
Balance weight, 25 g
Masse d'équilibrage 25 g
Ausgleichgewicht 25 g
Contrapeso 25 gr.
1
21120-3101307-00
^
10* Грузик балансировочный
30 г
Balance weight, 30 g
Masse d'équilibrage 30 g
Ausgleichgewicht 30 g
Contrapeso 30 gr.
1
21120-3101308-00
^
10* Грузик балансировочный
35 г
Balance weight, 35 g
Masse d'équilibrage 35 g
Ausgleichgewicht 35 g
Contrapeso 35 gr.
1
21120-3101309-00
^
10* Грузик балансировочный
40 г
Balance weight, 40 g
Masse d'équilibrage 40 g
Ausgleichgewicht 40 g
Contrapeso 40 gr.
1
21120-3101310-00
^
10* Грузик балансировочный
45 г
Balance weight, 45 g
Masse d'équilibrage 45 g
Ausgleichgewicht 45 g
Contrapeso 45 gr.
1
21120-3101311-00
^
10* Грузик балансировочный
50 г
Balance weight, 50 g
Masse d'équilibrage 50 g
Ausgleichgewicht 50 g
Contrapeso 50 gr.
1
21120-3101312-00
^
10* Грузик балансировочный
55 г
Balance weight, 55 g
Masse d'équilibrage 55 g
Ausgleichgewicht 55 g
Contrapeso 55 gr.
1
21120-3101313-00
^
10* Грузик балансировочный
60 г
Balance weight, 60 g
Masse d'équilibrage 60 g
Ausgleichgewicht 60 g
Contrapeso 60 gr.
2
+ 21100-3101301-00
^
10* Грузик балансировочный
5 г
Balance weight, 5 g
Masse d'équilibrage 5 g
Ausgleichgewicht 5 g
Contrapeso 5 gr.
2
+ 21100-3101302-00
^
10* Грузик балансировочный
10 г
Balance weight, 10 g
Masse d'équilibrage 10 g
Ausgleichgewicht 10 g
Contrapeso 10 gr.
3
+ 21720-3101015-02
5 Колесо
Road wheel
Jante
Rad
Rueda
4
+ 21120-3101040-10
16 Болт колеса
Wheel bolt
Boulon de roue
Radbolzen
Tornillo de rueda
5
+ 21120-3101014-20
4 Колпак колеса
Wheel cap
Enjoliveur de roue
Radkappe
Embellecedor de rueda
D411

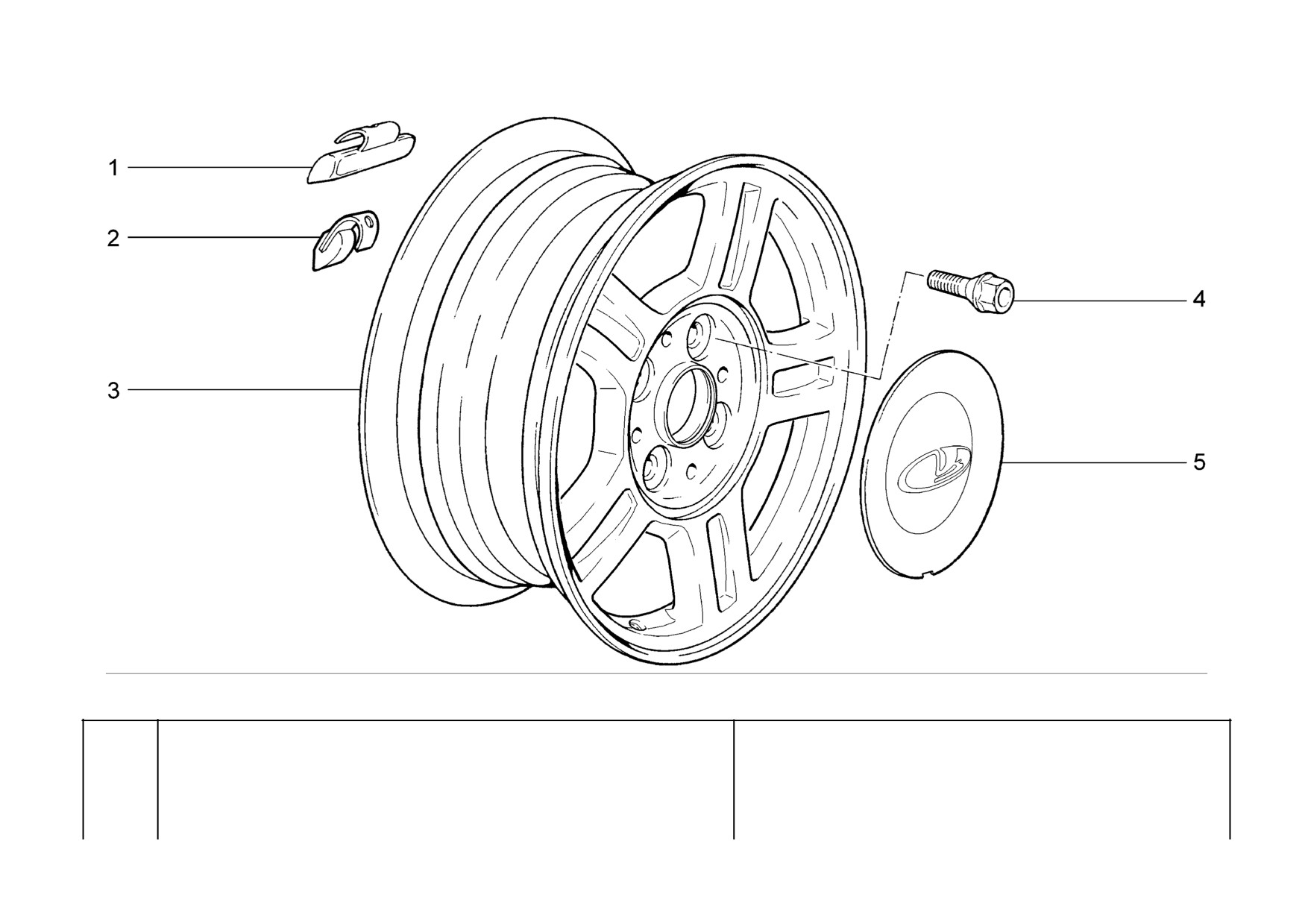

- 263 -
21723-01
Колеса
21703-02
21723-02
Wheels
21703-03
21723-03
D412
Roues
21713-01
Räder
21713-02
Ruedas
21713-03
- 264 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11186-3101302-00
^
(E-4)
10*
Грузик балансировочный
10г
Balance weight, 10 g
Masse d'équilibrage 10 g
Ausgleichgewicht 10 g
Contrapeso 10 gr.
1
+ 11186-3101303-00
^
(E-4)
10*
Грузик балансировочный
15г
Balance weight, 15 g
Masse d'équilibrage 15 g
Ausgleichgewicht 15 g
Contrapeso 15 gr.
1
+ 11186-3101304-00
^
(E-4)
10*
Грузик балансировочный
20г
Balance weight, 20 g
Masse d'équilibrage 20 g
Ausgleichgewicht 20 g
Contrapeso 20 gr.
1
+ 11186-3101306-00
^
(E-4)
10*
Грузик балансировочный
25г
Balance weight, 25 g
Masse d'équilibrage 25 g
Ausgleichgewicht 25 g
Contrapeso 25 gr.
1
+ 11186-3101307-00
^
(E-4)
10*
Грузик балансировочный
30г
Balance weight, 30 g
Masse d'équilibrage 30 g
Ausgleichgewicht 30 g
Contrapeso 30 gr.
1
+ 11186-3101308-00
^
(E-4)
10*
Грузик балансировочный
35г
Balance weight, 35 g
Masse d'équilibrage 35 g
Ausgleichgewicht 35 g
Contrapeso 35 gr.
1
+ 11186-3101309-00
^
(E-4)
10*
Грузик балансировочный
40г
Balance weight, 40 g
Masse d'équilibrage 40 g
Ausgleichgewicht 40 g
Contrapeso 40 gr.
1
+ 11186-3101310-00
^
(E-4)
10*
Грузик балансировочный
45г
Balance weight, 45 g
Masse d'équilibrage 45 g
Ausgleichgewicht 45 g
Contrapeso 45 gr.
1
+ 11186-3101311-00
^
(E-4)
10*
Грузик балансировочный
50г
Balance weight, 50 g
Masse d'équilibrage 50 g
Ausgleichgewicht 50 g
Contrapeso 50 gr.
1
21120-3101303-00
^
(E-3)
10*
Грузик балансировочный
15 г
Balance weight, 15 g
Masse d'équilibrage 15 g
Ausgleichgewicht 15 g
Contrapeso 15 gr.
1
21120-3101304-00
^
(E-3)
10*
Грузик балансировочный
20 г
Balance weight, 20 g
Masse d'équilibrage 20 g
Ausgleichgewicht 20 g
Contrapeso 20 gr.
1
21120-3101306-00
^
(E-3)
10*
Грузик балансировочный
25 г
Balance weight, 25 g
Masse d'équilibrage 25 g
Ausgleichgewicht 25 g
Contrapeso 25 gr.
1
21120-3101307-00
^
(E-3)
10*
Грузик балансировочный
30 г
Balance weight, 30 g
Masse d'équilibrage 30 g
Ausgleichgewicht 30 g
Contrapeso 30 gr.
1
21120-3101308-00
^
(E-3)
10*
Грузик балансировочный
35 г
Balance weight, 35 g
Masse d'équilibrage 35 g
Ausgleichgewicht 35 g
Contrapeso 35 gr.
1
21120-3101309-00
^
(E-3)
10*
Грузик балансировочный
40 г
Balance weight, 40 g
Masse d'équilibrage 40 g
Ausgleichgewicht 40 g
Contrapeso 40 gr.
1
21120-3101310-00
^
(E-3)
10*
Грузик балансировочный
45 г
Balance weight, 45 g
Masse d'équilibrage 45 g
Ausgleichgewicht 45 g
Contrapeso 45 gr.
1
21120-3101311-00
^
(E-3)
10*
Грузик балансировочный
50 г
Balance weight, 50 g
Masse d'équilibrage 50 g
Ausgleichgewicht 50 g
Contrapeso 50 gr.
1
21120-3101312-00
^
(E-3)
10*
Грузик балансировочный
55 г
Balance weight, 55 g
Masse d'équilibrage 55 g
Ausgleichgewicht 55 g
Contrapeso 55 gr.
1
21120-3101313-00
^
(E-3)
10*
Грузик балансировочный
60 г
Balance weight, 60 g
Masse d'équilibrage 60 g
Ausgleichgewicht 60 g
Contrapeso 60 gr.
2
+ 11186-3101301-00
^
(E-4)
10*
Грузик балансировочный
5г
Balance weight, 5 g
Masse d'équilibrage 5 g
Ausgleichgewicht 5 g
Contrapeso 5 gr.
2
+ 21100-3101301-00
^
(E-3)
10*
Грузик балансировочный
5 г
Balance weight, 5 g
Masse d'équilibrage 5 g
Ausgleichgewicht 5 g
Contrapeso 5 gr.
2
+ 21100-3101302-00
^
(E-3)
10*
Грузик балансировочный
10 г
Balance weight, 10 g
Masse d'équilibrage 10 g
Ausgleichgewicht 10 g
Contrapeso 10 gr.
3
+ 21720-3101015-03
5
Колесо
Road wheel
Jante
Rad
Rueda
4
+ 21120-3101040-10
16
Болт колеса
Wheel bolt
Boulon de roue
Radbolzen
Tornillo de rueda
5
+ 21120-3101014-20
4
Колпак колеса
Wheel cap
Enjoliveur de roue
Radkappe
Embellecedor de rueda
D412
- 265 -
содержание .. 15 16 17 18 ..
