LADA PRIORA. Каталог деталей и сборочных единиц - часть 16

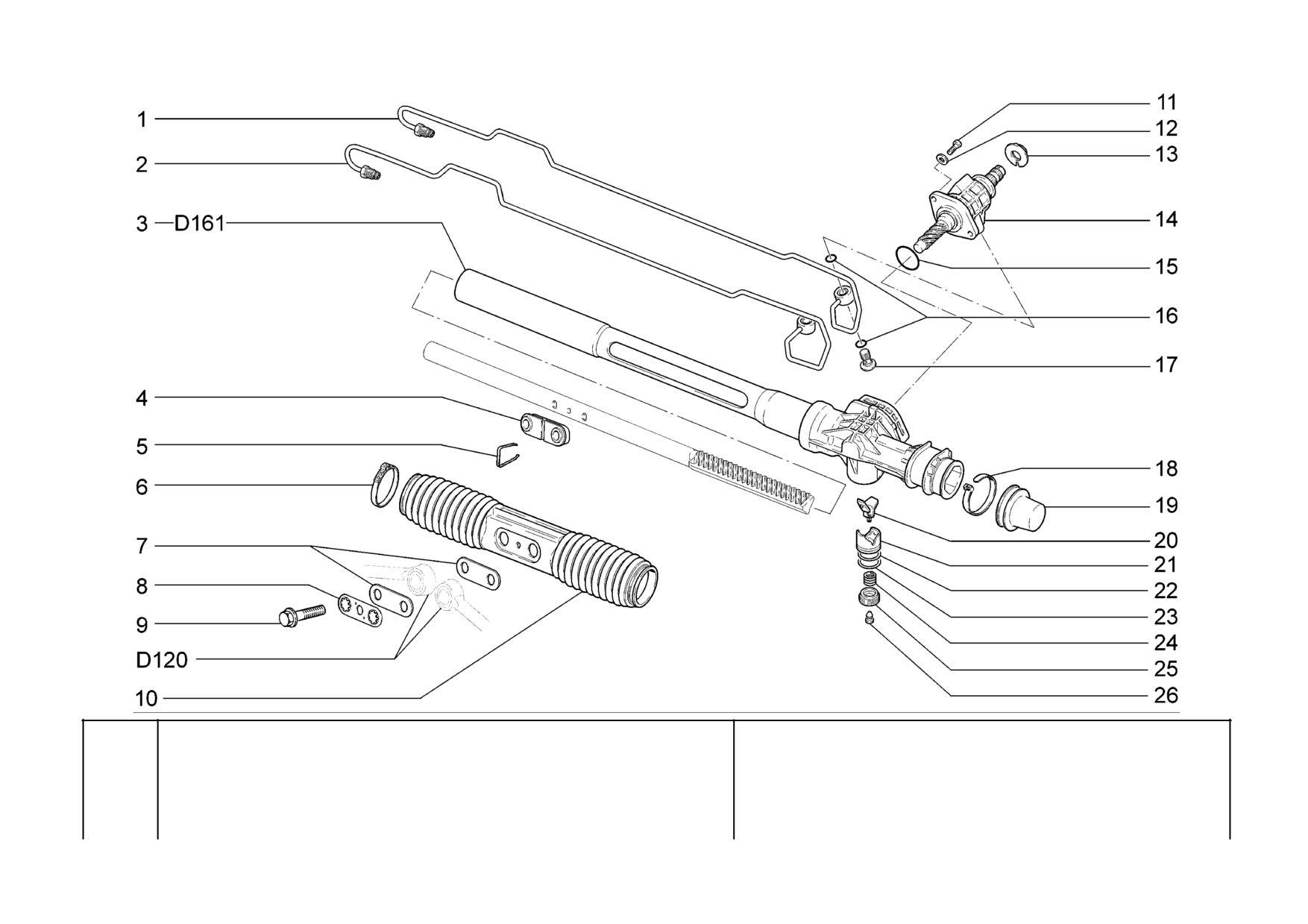

Элементы рулевого механизма
21713-01
Steering mechanism components
21723-01
D151
Éléments du boîtier de direction
Hauptteile der Lenkung
Elementos del mecanismo de dirección
- 238 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21100-3405181-00
1
Трубка гидроусилителя
Power steering pipe, short
Tube court de la direction
Rohr kurz
Tubo del reforzador
assistée
hidráulico corto
короткая
2
21100-3405183-00
1
Трубка гидроусилителя длинная
Power steering pipe, long
Tube long de la direction
Rohr lang
Tubo del reforzador
assistée
hidráulico largo
3
21100-3401010-30
1
Картер рулевого механизма в
Steering box assy
Boîtier de direction complète
Lenkgetriebegehäuse komplett
Carter del mecanismo de
dirección en conjunto
сборе
4
21100-3401284-10
1
Опора рулевых тяг
Steering rod mounting plate
Appui de bielles de direction
Lagerung für Spurstangen
Apoyo de varillas de
dirección
5
+ 21100-3401286-00
1
Скоба опоры тяг
Clamp, steering rod mounting
Agrafe d'appui de bielles
Lagerungsbügel
Grapa de apoyo de varillas
plate
6
21100-3401228-00
2
Хомут чехла рейки
Clip
Collier
Schelle
Abrazadera
7
21100-3401269-00
2
Пластина
Plate
Plaquette
Platte
Placa
8
+ 21100-3401089-00
1
Пластина стопорная
Lockplate
Plaque d'arrêt
Stützblech
Placa de fijación
9
+ 21100-3401066-10
2
Болт тяг рулевой трапеции
Bolt, steering linkage
Boulon de timonerie de direction Spurstangenschraube
Tornillo de bielas de
dirección
10
+ 21100-3401224-00
1
Чехол рейки
Steering rack gaiter
Soufflet de crémaillère
Gummimanschette
Funda de la cremaliera
11
+ 21100-3401018-00
2
Болт
Bolt
Boulon
Schraube
Tornillo
12
+ 21100-3401304-00
2
Шайба
Washer
Rondelle
Scheibe
Arandela
13
+ 21100-3401036-00
1
Пыльник шестерни
Dust boot
Cache-poussière de pignon
Staubkappe
Guardapolvo del
engranaje
14
21100-3416010-00
1
Распределитель
Distributor, power steering
Distributeur de la direction
Drehkolbenventil
Distribuidor del reforzador
assistée
hidráulico
гидроусилителя
15
+ 21100-3401302-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
16
21100-3405069-00
4
Кольцо уплотнительное
болта-
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
штуцера
17
21100-3405189-00
2
Болт-штуцер
Channel bolt
Boulon-raccord
Hohlschraube
Tornillo-racor
18
+ 21080-3401228-00
1
Хомут чехла рейки
Clip
Collier
Schelle
Abrazadera
19
+ 21100-3401223-00
1
Колпак защитный рейки
левый
RH protective cap, rack
Cache de crémaillère G
Schutzkappe der Zahnstange,
Capacete protector de la
links
cremaliera
20
+ 21100-3401070-00
1
Вкладыш упора
Hub, damper slipper
Coussinet de butée
Lagerschale
Casquillo
21
+ 21100-3401071-00
1
Упор рейки
Steering rack damper slipper
Butée de crémaillère
Druckstück
Tope de cremaliera
22
+ 21100-3401026-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
23
+ 21100-3401075-00
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
24
+ 21100-3401053-00
1
Пружина
Spring
Ressort
Feder
Muelle
25
+ 21100-3401057-00
1
Гайка
Nut
Ecrou
Mutter
Tuerca
26
+ 21100-3401276-00
1
Заглушка гайки
Plug, nut
Bouchon d'ecrou
Stopfen
Obturador de tuerca
D151
- 239 -

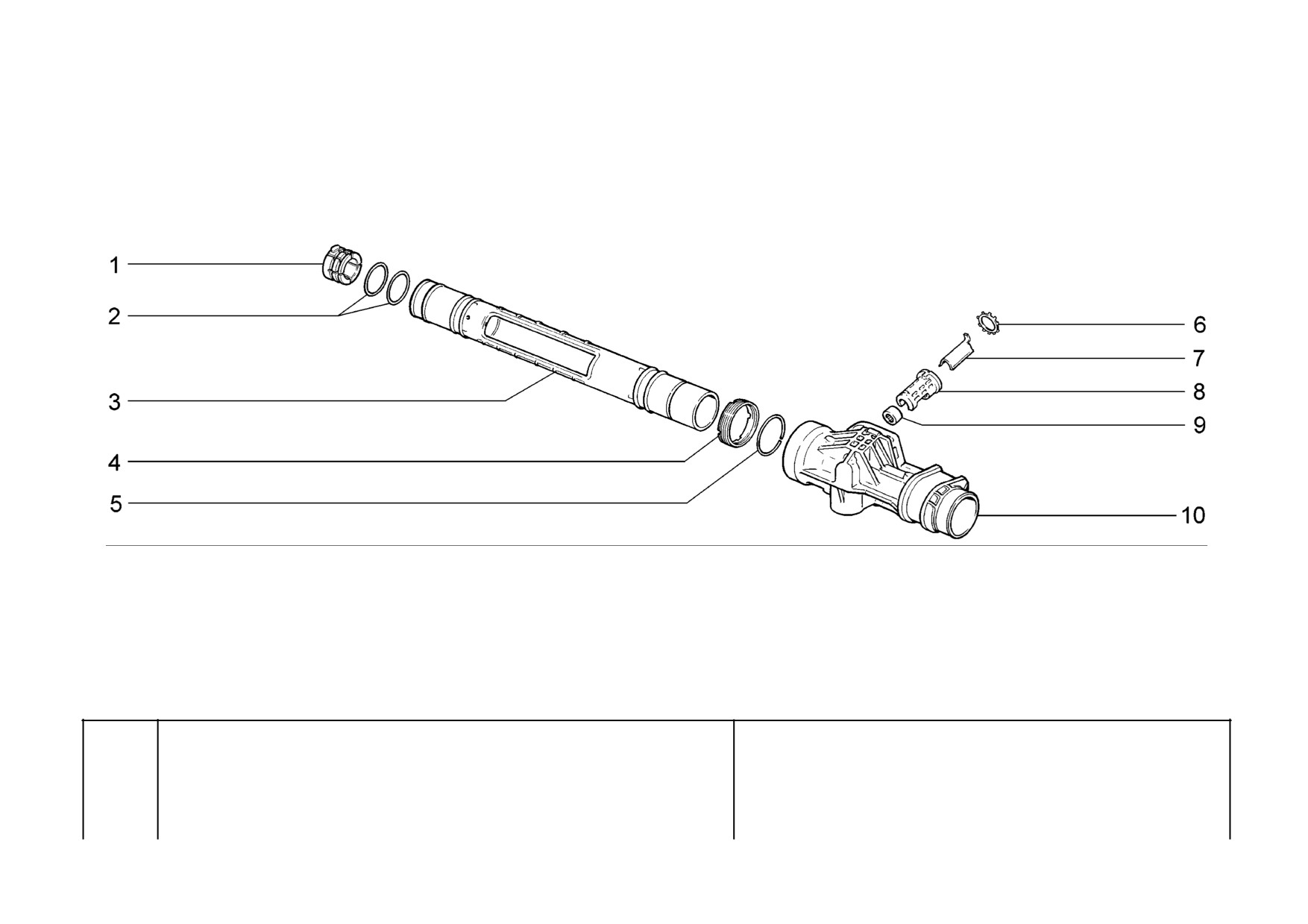

Картер рулевого механизма
21703-01
21721
Steering box
21703-02
21723-01
D160
Boîtier de direction
21703-03
21723-02
Lenkgetriebegehäuse
21713-01
21723-03
Carter del mecanismo de dirección
21713-02
- 240 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3401022-01 ~
1 Втулка рейки
Bush, rack
Douille de crémaillère
Hülse der Zahnstange
Casquillo de la cremaliera
1
+ 21100-3401022-02 ~
1 Втулка рейки
Bush, rack
Douille de crémaillère
Hülse der Zahnstange
Casquillo de la cremaliera
2
+ 21100-3401020-00
2 Кольцо втулки рейки
Ring, rack bush
Bague de douille de crémaillère Hülsenring der Zahnstange
Anillo del casquillo de la
cremaliera
3
+ 21100-3401016-00
1 Труба картера
Steering box tube
Tube de carter
Rohr
Tubo de carter
4
+ 21100-3401268-00
1 Гайка трубы
Nut
Ecrou de tube
Mutter
Tuerca
5
+ 21100-3401270-00
1 Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
6
+ 21100-3401048-00
1 Шайба стопорная
Lockwasher
Rondelle d'arrét
Sicherungsblech
Arandela de fijación
7
+ 21100-3401274-00
1 Пластина опорная
Mounting plate
Plaque d'appui
Stützplatte
Placa de apoyo
8
+ 21100-3401272-00
1 Корпус
Housing
Corps
Gehäuse
Cuerpo
9
+ 21100-3401104-00
1 Подшипник нижний
Bearing
Roulement
Lager
Cojinete
10
+ 11183-3401015-00
1 Картер рулевого механизма
Steering box
Boîtier de direction
Lenkgetriebegehäuse
Carter del mecanismo de
dirección
D160
- 241 -

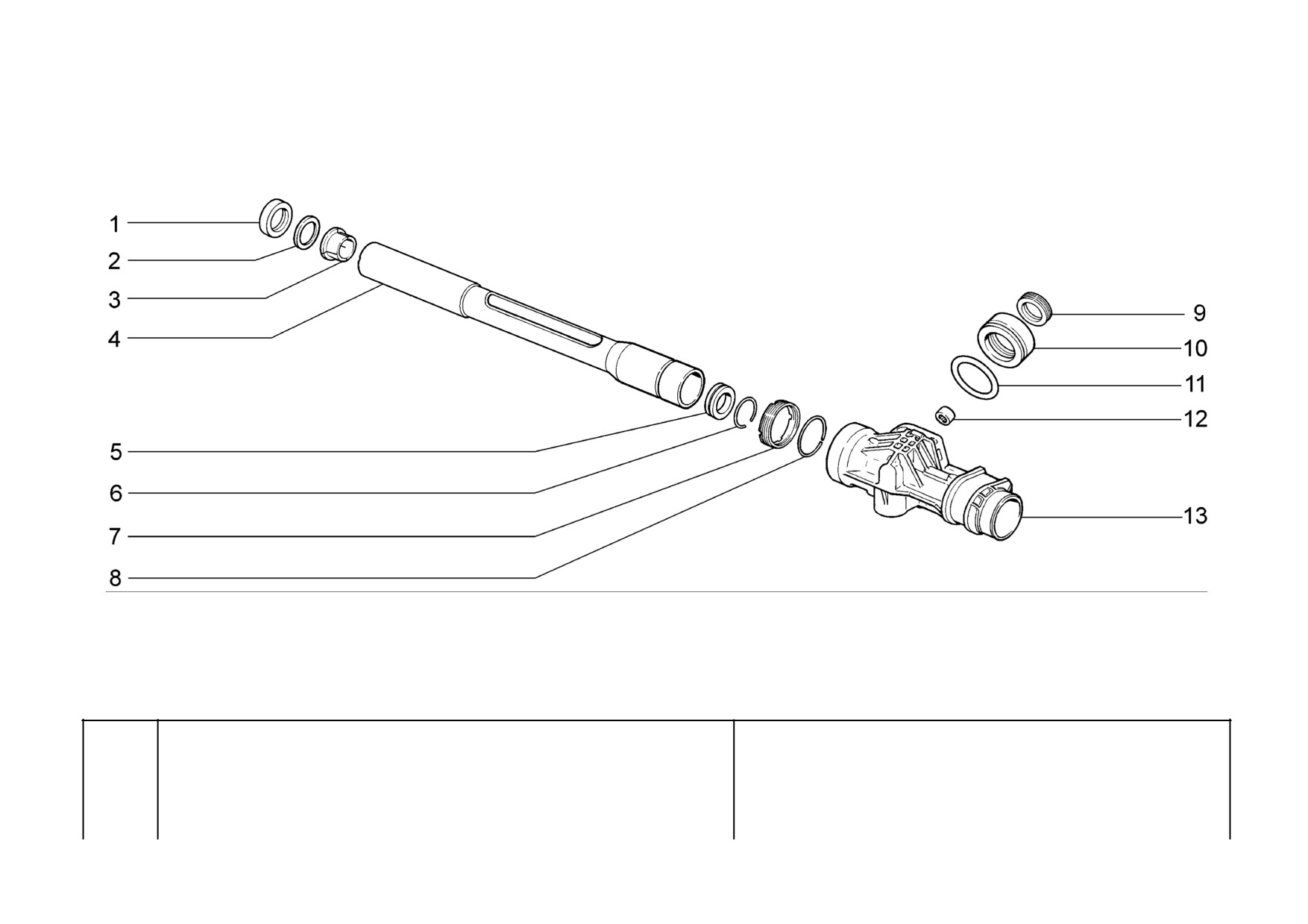

Картер рулевого механизма
21713-01
Steering box
21723-01
D161
Boîtier de direction
Lenkgetriebegehäuse
Carter del mecanismo de dirección
- 242 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21100-3405314-00
1 Сальник рейки
Rack seal
Garniture d'étanchéité de la
Zahnstangen-Dichring
Retén de la cremallera
crémaillère
2
21100-3401020-10
1 Кольцо втулки рейки
Ring, rack bush
Bague de douille de crémaillère Hülsenring der Zahnstange
Anillo del casquillo de la
cremaliera
3
21100-3401022-10
1 Втулка рейки
Bush, rack
Douille de crémaillère
Hülse der Zahnstange
Casquillo de la cremaliera
4
21100-3401014-00
1 Труба картера в сборе
Steering box tube assy
Tube de carter complète
Rohr komplett
Tubo de carter en
conjunto
5
21100-3401313-00
1 Втулка рейки
Bush, rack
Douille de crémaillère
Hülse der Zahnstange
Casquillo de la cremaliera
6
21100-3401311-00
1 Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
7
+ 21100-3401268-00
1 Гайка трубы
Nut
Ecrou de tube
Mutter
Tuerca
8
+ 21100-3401270-00
1 Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
9
21100-3401024-10
1 Сальник шестерни
Oil seal
Garniture d'étanchéité
Dichtring
Retén
10
21100-3401318-00
1 Корпус сальника
Oil seal housing
Corps de garniture d'étanchéité Dichtringgehäuse
Cuerpo de retén
11
21100-3401033-00
1 Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
12
+ 21100-3401104-00
1 Подшипник нижний
Bearing
Roulement
Lager
Cojinete
13
+ 11183-3401015-01
1 Картер рулевого механизма
Steering box
Boîtier de direction
Lenkgetriebegehäuse
Carter del mecanismo de
dirección
D161
- 243 -
Насос гидроусилителя рулевого управления
21713-01
Hydraulic power steering pump
21723-01
D181
Pompe d'assistance de direction
Pumpe der hydraulischen Servolenkung
Bomba de servodirección hidráulica
- 244 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0005166-70
9 Шайба
8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
2
+ 00001-0060440-21
3 Болт М8х40
Bolt M8x40
Boulon M8x40
Schraube M8x40
Tornillo M8x40
3
21100-3407180-10
1 Шкив масляного насоса
Oil pump pulley
Poulie de la pompe d'assistance Schwungrad Ölpumpe
Polea de la bomba de
aceite
4
+ 00001-0060432-21
4 Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
5
+ 21230-3407012-00
1 Насос гидроусилителя
Power steering pump
Pompe d'assistance
Servopumpe
Bomba del reforzador
hidráulico
6
+ 21120-1001362-30
1 Кронштейн нижний
Lower bracket
Support inférieur
Stütze, unten
Soporte inferior
7
+ 21120-1001364-00
2 Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
8
+ 00001-0060436-21
2 Болт М8х25
Bolt M8x25
Boulon M8x25
Schraube M8x25
Tornillo M8x25
9
21100-3407152-00
1 Пластина задняя
Backplate
Plaque arrière
Platte, hinten
Placa trasera
10
+ 21120-1001366-00
1 Втулка
Bush
Douille
Buchse
Buje
D181
- 245 -
21713-03
(02)

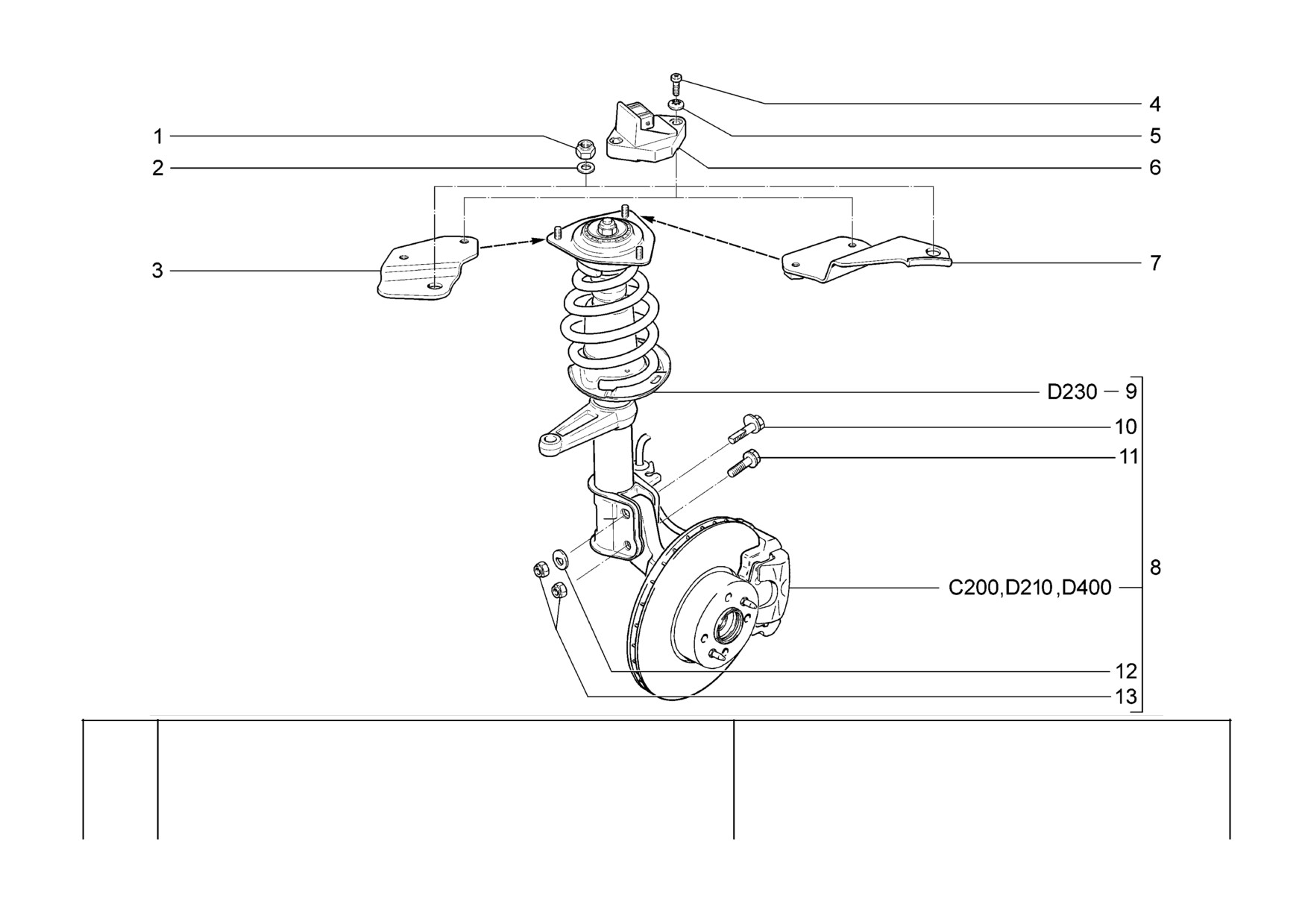

Элементы передней подвески и датчик неровной дороги
21703-01
(02)
21721
(01)
Front suspension components and rough road sensor
21703-02
(02)
21723-01
(02)
D200
Éléments de suspension avant et capteur de route défaillante
21703-03
(02)
21723-02
(02)
Hauptteile der Vorderradaufhängung und Rough-Road-Sensor
21713-01
(02)
21723-03
(02)
Elementos de la suspensión delantera y sensores de carretera accidentada
21713-02
(02)
- 246 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0061041-11
6
Гайка M8 самоконтрящаяся
Self-locking nut M8
Ecrou autofreiné M8
S.Mutter M8
Tuerca M8 autoblocante
2
+ 00001-0005196-01
6
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
+ 11180-1413134-00
(01)
1
Кронштейн
Bracket
Support
Halter
Soporte
4
+ 00001-0032766-01
2
Винт M6x25
Screw M6x25
Vis M6x25
Schraube M6x25
Tornillo M6x25
5
+ 00001-0026053-71
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
6
+ 21230-1413130-01
~
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino
accidentado
6
+ 21230-1413130-02
~
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino
accidentado
6
+ 21230-1413130-03
~
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino
accidentado
7
+ 21700-1413134-00
(02)
1
Кронштейн
Bracket
Support
Halter
Soporte
8
+ 21700-2901022-01
1
Стойка передней подвески
RH front suspension strut assy
Montant D de suspension avant Vorderer Stoßdämpfer rechts
Pata telescópica der. en
komplett
conjunto
правая в сборе
8
+ 21700-2901022-11
(15,18,20,115,118
1
Стойка передней подвески
RH front suspension strut assy
Montant D de suspension avant Vorderer Stoßdämpfer rechts
Pata telescópica der. en
,145,148)
komplett
conjunto
правая в сборе
8
+ 21700-2901023-01
1
Стойка передней подвески левая
LH front suspension strut assy
Montant G de suspension avant Vorderer Stoßdämpfer links
Pata telescópica izq. en
komplett
conjunto
в сборе
8
+ 21700-2901023-11
(15,18,20,115,118
1
Стойка передней подвески левая
LH front suspension strut assy
Montant G de suspension avant Vorderer Stoßdämpfer links
Pata telescópica izq. en
,145,148)
komplett
conjunto
в сборе
9
+ 21700-2901030-00
1
Стойка передней подвески
RH front suspension strut
Montant D de suspension avant Vorderer Stoßdämpfer rechts
Pata telescópica der.
правая
9
+ 21700-2901031-00
1
Стойка передней подвески левая
LH front suspension strut
Montant G de suspension avant Vorderer Stoßdämpfer links
Pata telescópica izq.
10
+ 21080-2901050-00
2
Болт стойки верхний
Upper bolt, strut
Boulon de montant, supérieure
Federbeinschraube, obere
Tornillo superior de
montante
11
+ 21080-2901051-00
2
Болт стойки нижний
Lower bolt, strut
Boulon de montant, inférieur
Federbeinschraube, unten
Tornillo inferior de
montante
12
+ 21080-2901052-00
2
Шайба болта
Washer, bolt
Rondelle de boulon
Scheibe
Arandela del tornillo
13
+ 00001-0061050-21
4
Гайка M12x1,25
Self-locking nut M12x1.25
Ecrou autofreiné M12x1,25
S.Mutter M12x1,25
Tuerca M12x1,25
autoblocante
самоконтрящаяся
D200
- 247 -
21713-03
(02)
Элементы передней подвески
21703-01
(02)
21721
(01)
Front suspension components
21703-02
(02)
21723-01
(02)
D210
Éléments de suspension avant
21703-03
(02)
21723-02
(02)
Hauptteile der Vorderradaufhängung
21713-01
(02)
21723-03
(02)
Elementos de la suspensión delantera
21713-02
(02)
- 248 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0038381-21
2
Болт М8х20 с зубчатым
Toothed collar bolt M8x20
Boulon M8x20 à collet denté
Zahnbundschraube M8x20
Tornillo M8x20 de collar
dentado
буртиком
2
+ 21100-2904192-01
~
2
Палец шаровой в сборе
Ballpin assy
Rotule complète
Kugelbolzen komplett
Rótula en conjunto
3
+ 21100-2904192-00
~
2
Палец шаровой в сборе
Ballpin assy
Rotule complète
Kugelbolzen komplett
Rótula en conjunto
4
+ 00001-0026386-01
4
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
5
+ 00001-0005168-70
4
Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
6
+ 00001-0059707-30
4
Болт М10х1,25х25
Bolt M10x1.25x25
Boulon M10x1,25x25
Schraube M10x1,25x25
Tornillo M10x1,25x25
7
+ 00001-0055412-31
2
Болт М12х1,25х70
Bolt M12x1.25x70
Boulon M12x1,25x70
Schraube M12x1,25x70
Tornillo M12x1,25x70
8
+ 00001-0005170-70
2
Шайба
12 пружинная
Spring washer 12
Rondelle élastique 12
Federscheibe 12
Arandela 12 elástica
9
+ 00001-0061015-21
2
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
10
+ 21080-2904020-00
2
Рычаг подвески нижний
Suspension arm, lower
Bras de suspension inférieur
Achslenker, unten
Brazo de suspensión
inferior
11
+ 21080-2904040-00
2
Шарнир нижнего рычага
Lower lever silentblock
Silentbloc de bras inférieur
Lenkergelenk
Silentblock
12
+ 21080-2904046-00
4
Шарнир растяжки задний
Rear tie rod silentblock
Silentbloc arrière de tirant
Zugstrebengelenk, hinten
Buje
13
+ 00001-0025749-21
4
Гайка M16x1,5
Self-locking nut M16x1.5
Ecrou autofreiné M16x1,5
S.Mutter M16x1,5
Tuerca M16x1,5
самоконтрящаяся
14
+ 21080-2904045-00
4
Шайба упорная
Thrust washer
Rondelle de butée
Anschlagscheibe
Arandela tope
15
+ 21100-2904400-00
(01)
1
Поперечина передней подвески
Front suspension cross-
Traverse de suspension avant
Querträger
Travesaño de suspensión
member
delantera
16
+ 21100-2904054-00
2
Шайба переднего шарнира
Washer
Rondelle de silentbloc avant
Gelenkscheibe, vorne
Arandela de la articulación
delantera
17
+ 21120-2904400-00
(02)
1
Поперечина передней подвески
Front suspension crossmember
Traverse de suspension avant
Querträger
Travesaño de suspensión
delantera
18
+ 21080-2904050-00
2
Подушка переднего шарнира
Mounting rubber, front tie rod
Silentbloc de tirant avant
Gelenklagerung, vorne
Casquillo elástico de
silentblock
atriculación delantera
растяжки
19
+ 21100-2904312-00
4
Болт
Bolt
Boulon
Schraube
Tornillo
20
+ 21100-2904055-00
2
Шайба переднего шарнира
Washer
Rondelle de silentbloc avant
Gelenkscheibe, vorne
Arandela de la articulación
delantera
21
+ 21080-2904225-00
8*
Шайба регулировочная
Adjuster shim
Rondelle de calage
Einstellscheibe
Arandela de regulación
22
+ 21080-2904270-00
2
Растяжка нижнего рычага
Tie rod, lower control arm
Tirant de bras de suspension
Zugstrebe unten
Tirante del brazo inferior
23
+ 00001-0061050-11
2
Гайка M12x1,25
Self-locking nut M12x1.25
Ecrou autofreiné M12x1,25
S.Mutter M12x1,25
Tuerca M12x1,25
autoblocante
самоконтрящаяся
D210
- 249 -

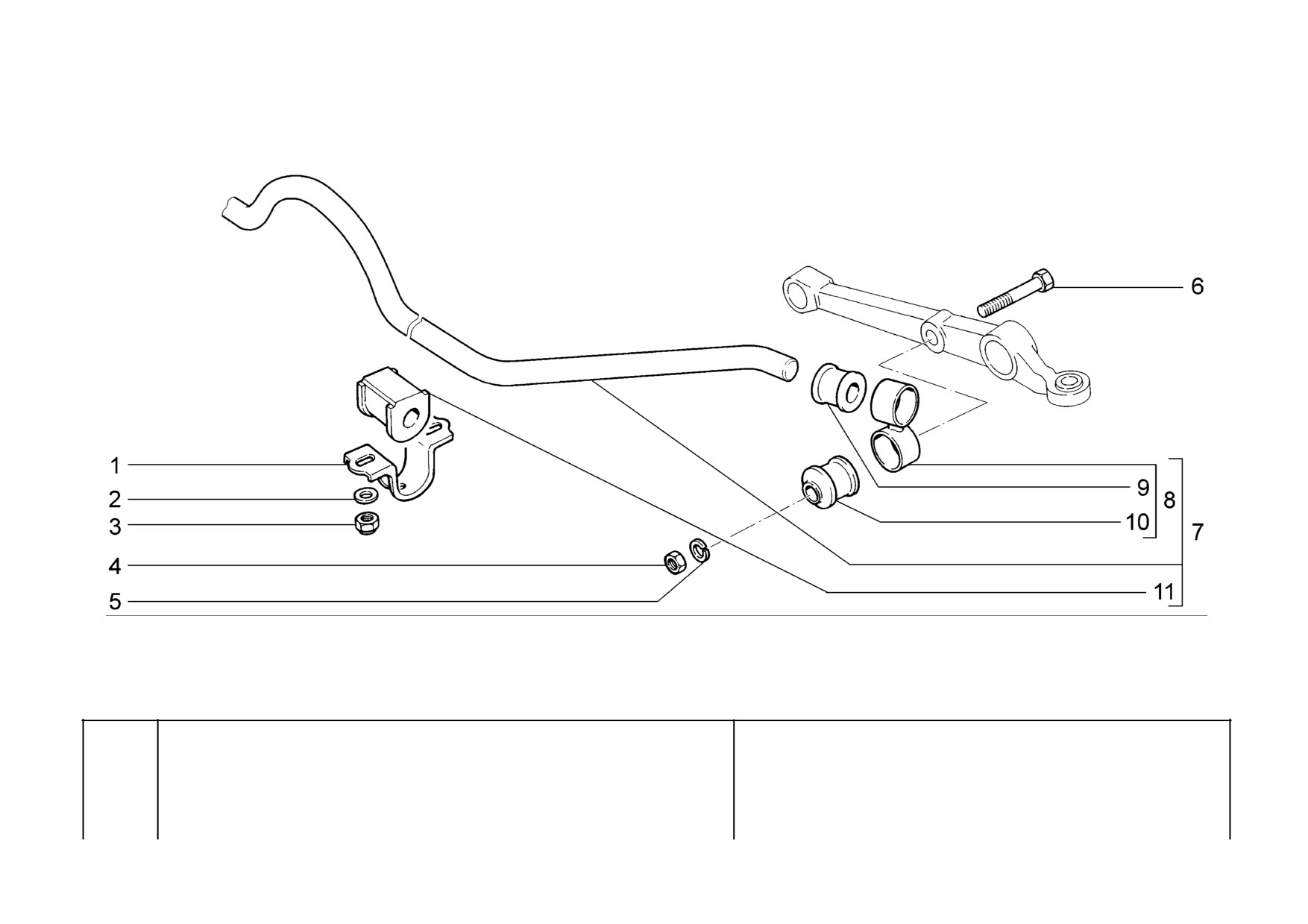

Стабилизатор поперечной устойчивости
21703-01
21721
Anti-roll bar
21703-02
21723-01
D220
Barre stabilisatrice anti-roulis
21703-03
21723-02
Querstabilisator
21713-01
21723-03
Barra estabilizadora trasversal
21713-02
- 250 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-2906042-00
2 Кронштейн подушки штанги
Bracket, anti-roll bar flexible
Support de palier de barre
Halter der Stabilisatorlagerung
Soporte de tope de la
mounting
stabilisatrice
barra
2
+ 00001-0005196-01
4 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
+ 00001-0061041-11
4 Гайка M8 самоконтрящаяся
Self-locking nut M8
Ecrou autofreiné M8
S.Mutter M8
Tuerca M8 autoblocante
4
+ 00001-0021647-11
2 Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
5
+ 00001-0005168-70
2 Шайба
10 пружинная
Spring washer 10
Rondelle élastique 10
Federscheibe 10
Arandela 10 elástica
6
+ 00001-0059713-21
2 Болт М10х1,25х75
Bolt M10x1.25x75
Boulon M10x1,25x75
Schraube M10x1,25x75
Tornillo M10x1,25x75
7
+ 21700-2906010-00
1 Стабилизатор в сборе
Anti-roll bar assy
Barre stabilisatrice complète
Stabilisator komplett
Estabilizador en conjunto
8
+ 11180-2906050-00
2 Стойка стабилизатора
Anti-roll strut
Biellette
Stabilisatorhalterung
Péndulo del estabilizador
9
+ 11180-2906078-00
2 Втулка стойки верхняя
Upper bush, strut
Douille supérieure de biellette
Buchse
Casquillo del péndulo
superior
10
+ 21080-2906079-00
2 Втулка стойки нижняя
Lower bush, strut
Douille inférieure de biellette
Federbeinlagerbuchse, unten
Casquillo del péndulo
inferior
11
+ 11180-2906040-00
2 Подушка штанги
Flexible mounting, anti-roll bar Palier élastique de barre
Stabilisatordämpfer
Tope de la barra
stabilisatrice
D220
- 251 -
содержание .. 14 15 16 17 ..
