LADA PRIORA. Каталог деталей и сборочных единиц - часть 10





21713-03

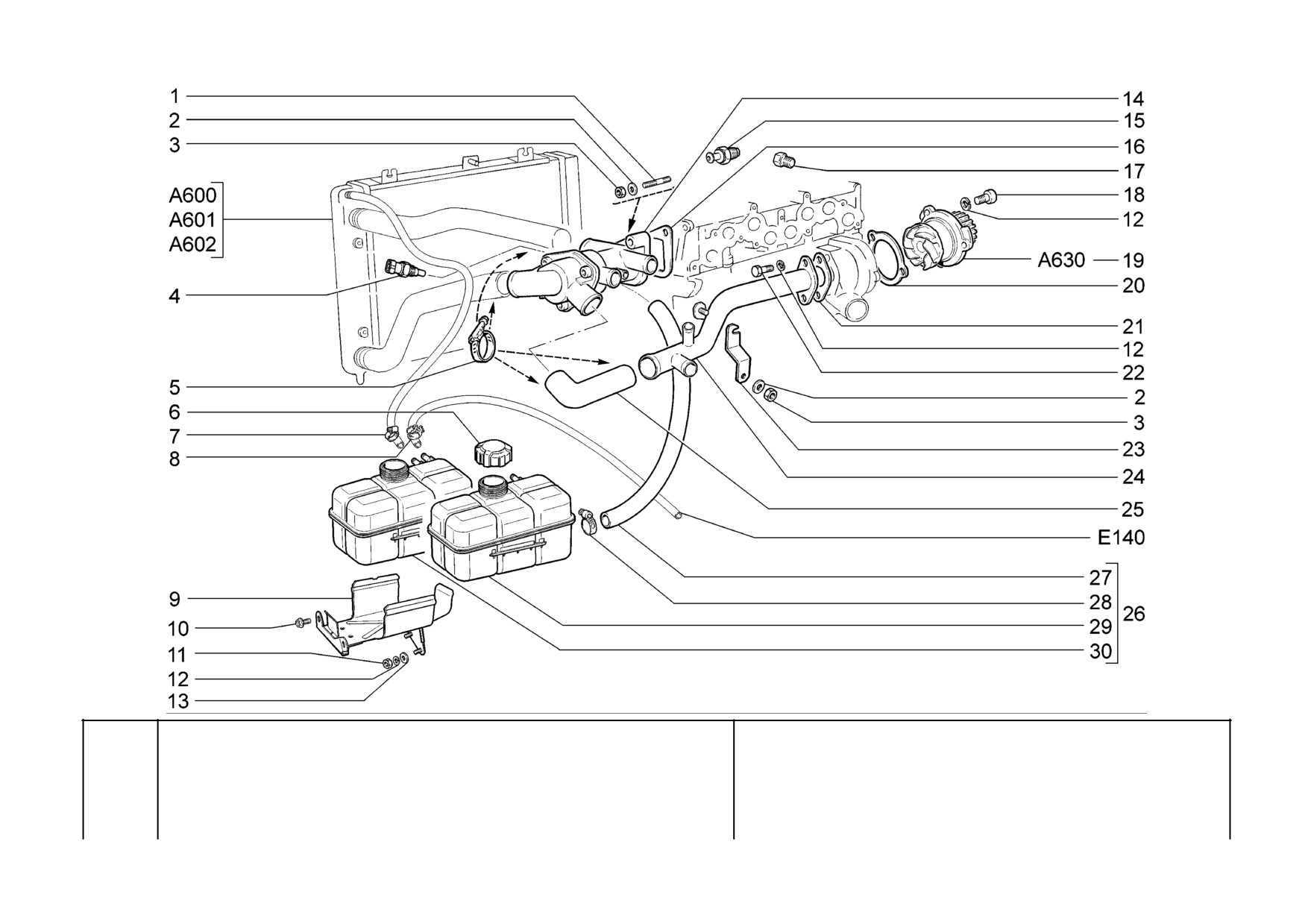

Трубопроводы и бачок расширительный
21703-01
21721
(01)
Water lines and surge tank
21703-02
21723-01
A620
Canalisations et vase d'expansion
21703-03
21723-02
Rohrleitungen und Ausdehnungsbehälter
21713-01
21723-03
Tuberías y depósito de expansión
21713-02
- 154 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
17
+ 21010-1305026-00
1
Пробка сливная
Drain plug
Bouchon de vidange
Ablaßschraube
Tapón de drenaje
18
+ 21080-1011023-00
3
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
19
+ 21090-1307010-00
(01)
1
Насос водяной
Water pump
Pompe à eau
Wasserpumpe
Bomba de agua
19
+ 21126-1307010-00
1
Насос водяной
Water pump
Pompe à eau
Wasserpumpe
Bomba de agua
20
+ 21080-1307042-00
~
1
Прокладка насоса
Gasket, pump
Joint de pompe
Kühlmittelpumpendichtung
Junta de la bomba
20
+ 21080-1307042-01
~
1
Прокладка насоса
Gasket, pump
Joint de pompe
Kühlmittelpumpendichtung
Junta de la bomba
20
+ 21080-1307042-04
~
1
Прокладка насоса
Gasket, pump
Joint de pompe
Kühlmittelpumpendichtung
Junta de la bomba
20
+ 21080-1307042-05
~
1
Прокладка насоса
Gasket, pump
Joint de pompe
Kühlmittelpumpendichtung
Junta de la bomba
20
+ 21100-1307042-00
~
1
Прокладка насоса
Gasket, pump
Joint de pompe
Kühlmittelpumpendichtung
Junta de la bomba
21
+ 21080-1303067-00
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
21
+ 21080-1303067-01
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
21
+ 21080-1303067-02
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
21
+ 21100-1303067-00
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
22
+ 00001-0009024-21
2
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
23
+ 11180-1303069-00
1
Кронштейн
Bracket
Support
Halter
Soporte
24
+ 21120-1303055-10
1
Труба подводящая
Supply pipe
Tube d'arrivée
Einlaufrohr
Tubo de entrada
25
+ 21090-1303093-01
1
Шланг
Hose
Tuyau
Schlauch
Manguera
26
+ 21700-1300060-00
(10,11,15,110,
1
Бачок расширительный
в
сборе
Expansion tank
Vase d'expansion
Ausgleichsbehälter
Depósito de expansión
115,145)
26
+ 21700-1300060-10
(18,20,114,118,
1
Бачок расширительный
в
сборе
Expansion tank
Vase d'expansion
Ausgleichsbehälter
Depósito de expansión
144,148)
27
+ 21700-1303080-00
1
Шланг
Hose
Tuyau
Schlauch
Manguera de llenado
28
+ 21080-1300080-60
~
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
28
+ 21080-1300080-61
~
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
29
+ 21700-1311010-10
(18,20,114,118,
1
Бачок расширительный
Expansion tank
Vase d'expansion
Ausgleichsbehälter
Depósito de expansión
144,148)
30
+ 21700-1311010-00
(10,11,15,110,
1
Бачок расширительный
Expansion tank
Vase d'expansion
Ausgleichsbehälter
Depósito de expansión
115,145)
A620
- 155 -
21713-03

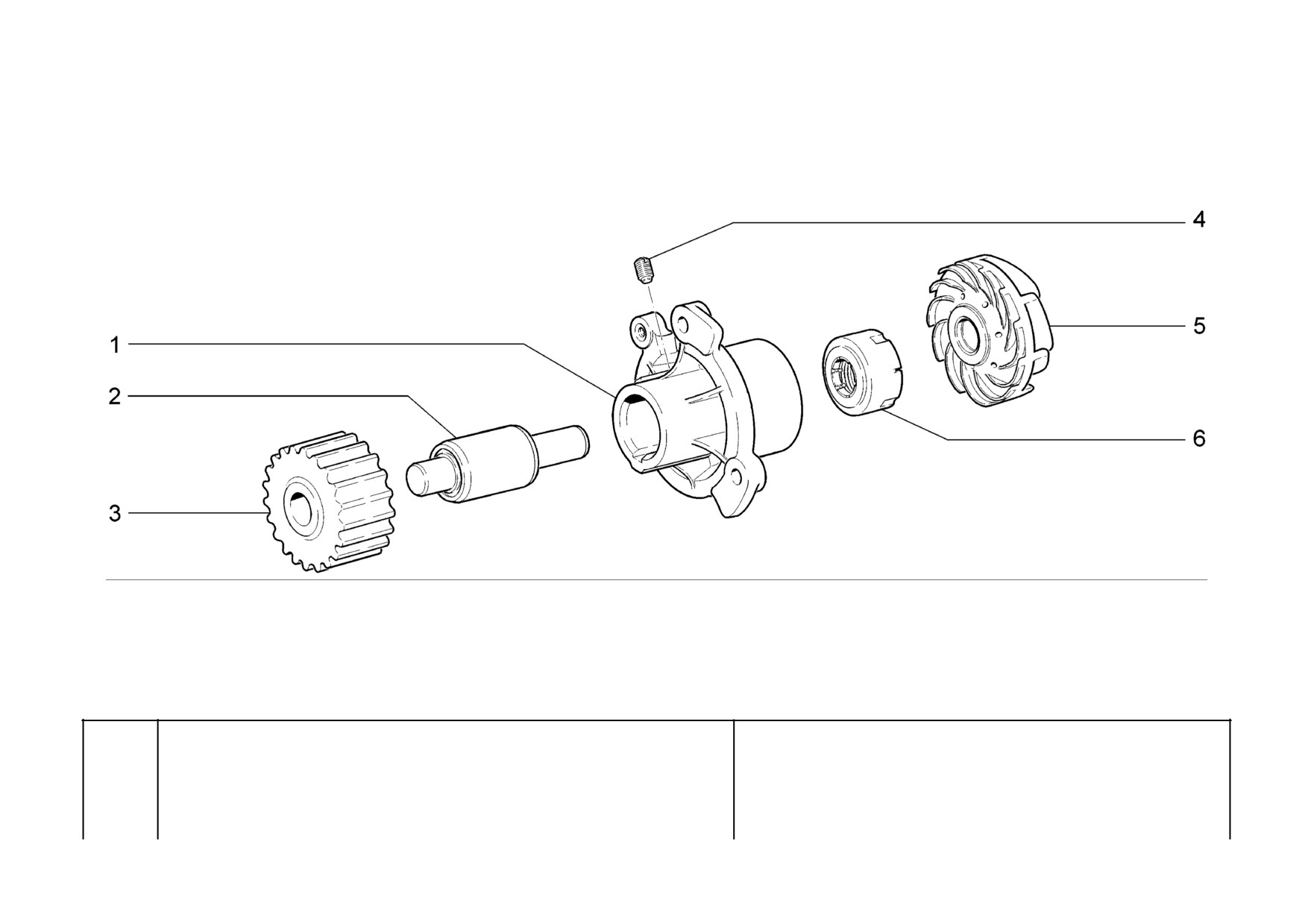

Насос водяной
21703-01
21721
(01)
Water pump
21703-02
21723-01
A630
Pompe à eau
21703-03
21723-02
Wasserpumpe
21713-01
21723-03
Bomba de agua
21713-02
- 156 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1307015-00
1
Корпус насоса
Water pump body
Corps de pompe
Wasserpumpengehäuse
Cuerpo de bomba
2
+ 21080-1307027-12
~
1
Подшипник водяного насоса
Water pump bearing
Roulement de pompe à eau
Pumpenwelle
Cojinete de bomba de
agua
2
+ 21100-1307027-00
~
1
Подшипник водяного насоса
Water pump bearing
Roulement de pompe à eau
Pumpenwelle
Cojinete de bomba de
agua
2
+ 21100-1307027-01
~
1
Подшипник водяного насоса
Water pump bearing
Roulement de pompe à eau
Pumpenwelle
Cojinete de bomba de
agua
3
+ 21080-1307040-20
1)
(01)
1
Шкив зубчатый водяного насоса
Toothed pulley, water pump
Pignon de pompe à eau
Zahnriemenrad Wasserpumpe
Piñón de bomba de agua
3
21126-1307040-00
~ 2)
1
Шкив зубчатый водяного насоса
Toothed pulley, water pump
Pignon de pompe à eau
Zahnriemenrad Wasserpumpe
Piñón de bomba de agua
3
21126-1307040-01
~ 2)
1
Шкив зубчатый водяного насоса
Toothed pulley, water pump
Pignon de pompe à eau
Zahnriemenrad Wasserpumpe
Piñón de bomba de agua
4
+ 00001-0037463-30
1
Винт M6x10 установочный
Mounting screw M6x10
Vis de calage M6x10
Stellschraube M4x10
Tornillo M6x10 de ajuste
5
+ 21090-1307030-00
1
Крыльчатка насоса
Pump impeller
Turbine de pompe
Flügelrad
Rueda de paletas
6
+ 21010-1307013-00
~
1
Сальник водяного насоса
Oil seal, water pump
Garniture d'étanchéité de
Dichtring, Wasserpumpe
Retén de bomba de agua
pompe à eau
6
+ 21010-1307013-01
~
1
Сальник водяного насоса
Oil seal, water pump
Garniture d'étanchéité de
Dichtring, Wasserpumpe
Retén de bomba de agua
pompe à eau
6
+ 21010-1307013-02
~
1
Сальник водяного насоса
Oil seal, water pump
Garniture d'étanchéité de
Dichtring, Wasserpumpe
Retén de bomba de agua
pompe à eau
6
+ 21080-1307013-00
~
1
Сальник водяного насоса
Oil seal, water pump
Garniture d'étanchéité de
Dichtring, Wasserpumpe
Retén de bomba de agua
pompe à eau
1)
+ 21090-1307010-00
(01)
1
Насос водяной
Water pump
Pompe à eau
Wasserpumpe
Bomba de agua
2)
+ 21126-1307010-00
1
Насос водяной
Water pump
Pompe à eau
Wasserpumpe
Bomba de agua
A630
- 157 -

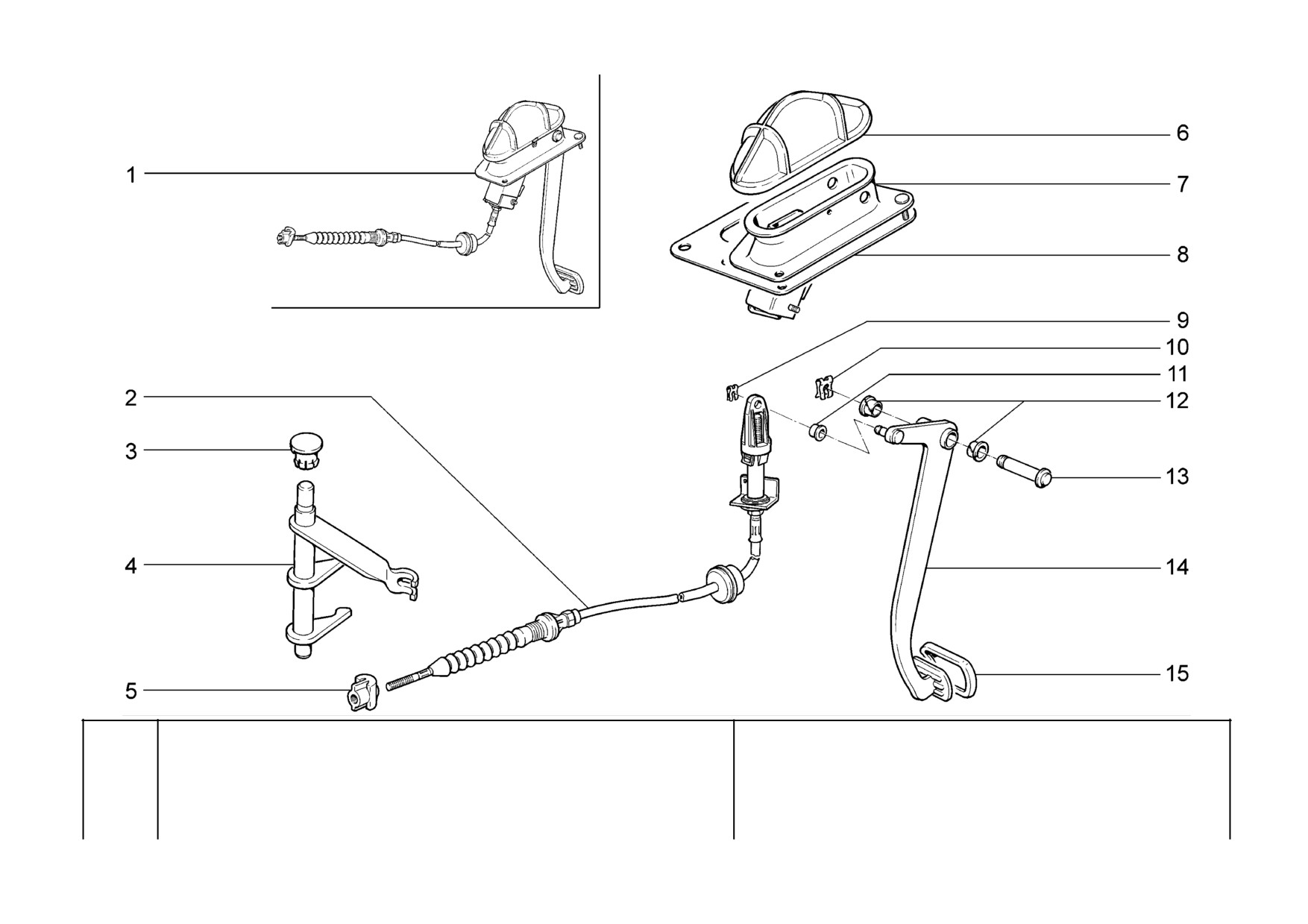

Привод сцепления
21703-01
21721
Clutch drive
21703-02
21723-01
B110
Commande d'embrayage
21703-03
21723-02
Kupplungsbetätigung
21713-01
21723-03
Mando de embrague
21713-02
- 158 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-1602006-00
1 Педаль сцепления
Clutch pedal
Pédale d'embrayage
Kupplungspedal
Pedal de embrague
2
+ 21700-1602210-00
1 Трос привода сцепления
Clutch cable
Câble de commande
Kupplungsseil
Cable de acción de
d'embrayage
embrague
3
+ 21080-1601216-00 ~
1 Втулка
Bush
Douille
Buchse
Buje
3
+ 21080-1601216-01 ~
1 Втулка
Bush
Douille
Buchse
Buje
4
+ 21100-1601200-00
1 Вилка выключения сцепления
Clutch release fork
Fourchette de débrayage
Kupplungsgabel
Horquilla de embrague
5
+ 21100-1602266-00
1 Поводок троса
Cable end
Entraîneur de câble
Seilmitnehmer
Perro de arrastre
6
+ 21100-1602468-00
1 Чехол
Case
Soufflet protecteur
Deckel
Funda
7
+ 21700-1602063-00
1 Кронштейн
Bracket
Support
Träger
Soporte
8
+ 21100-1602466-00
1 Уплотнитель
Grommet
Joint d'étanchéité
Dichtung
Empaquetadura
9
+ 00001-0010640-76
1 Скоба стопорная
Retainer clip
Etrier d'arrêt
Sicherungsbügel
Grapa de fijación
10
+ 21080-1602059-00
1 Скоба
Clamp
Etrier
Bügel
Grapa
11
+ 21080-1602096-00
1 Втулка
Bush
Douille
Buchse
Buje
12
+ 21210-1804043-00
2 Втулка
Bush
Douille
Buchse
Casquillo
13
+ 21100-1602050-00
1 Ось педалей
Pedal pivot shaft
Axe des pédales
Achse
Eje de los pedales
14
+ 21700-1602010-00
1 Педаль сцепления
Clutch pedal
Pédale d'embrayage
Kupplungspedal
Pedal de embrague
15
+ 21100-1602048-00
1 Накладка педали
Pedal pad
Couvre-pédale
Pedalauflage
Goma de pedal
B110
- 159 -

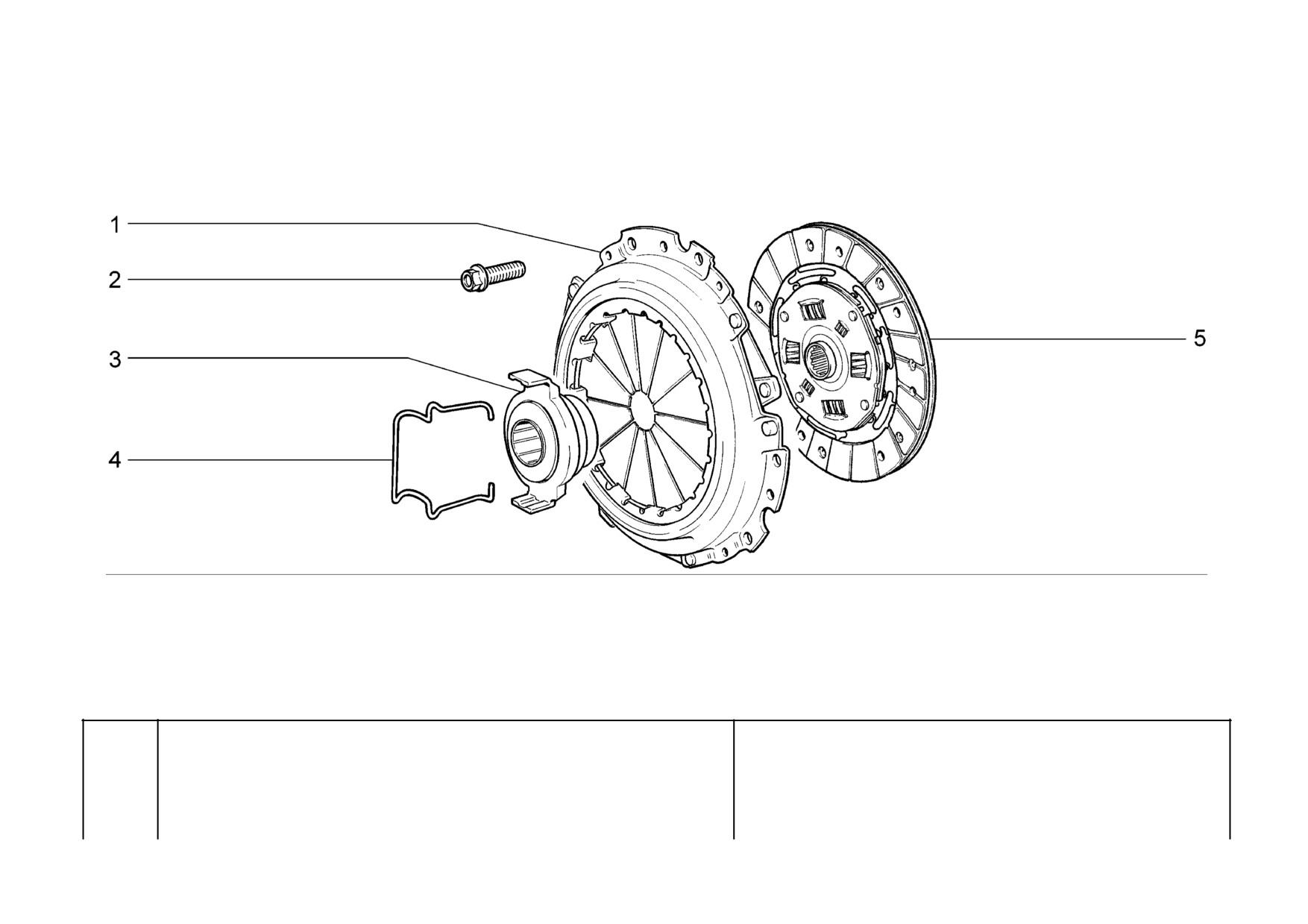

21721
Clutch
B140
Embrayage
Kupplung
Embrague
- 160 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21110-1601085-00
1 Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
2
+ 21080-1601207-00
6 Болт
Bolt
Boulon
Schraube
Tornillo
3
+ 21100-1601180-00 ~
1 Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
3
+ 21100-1601180-01 ~
1 Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
4
+ 21080-1601188-00
1 Пружина
Spring
Ressort
Feder
Muelle
5
+ 21120-1601130-00
1 Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
B140
- 161 -

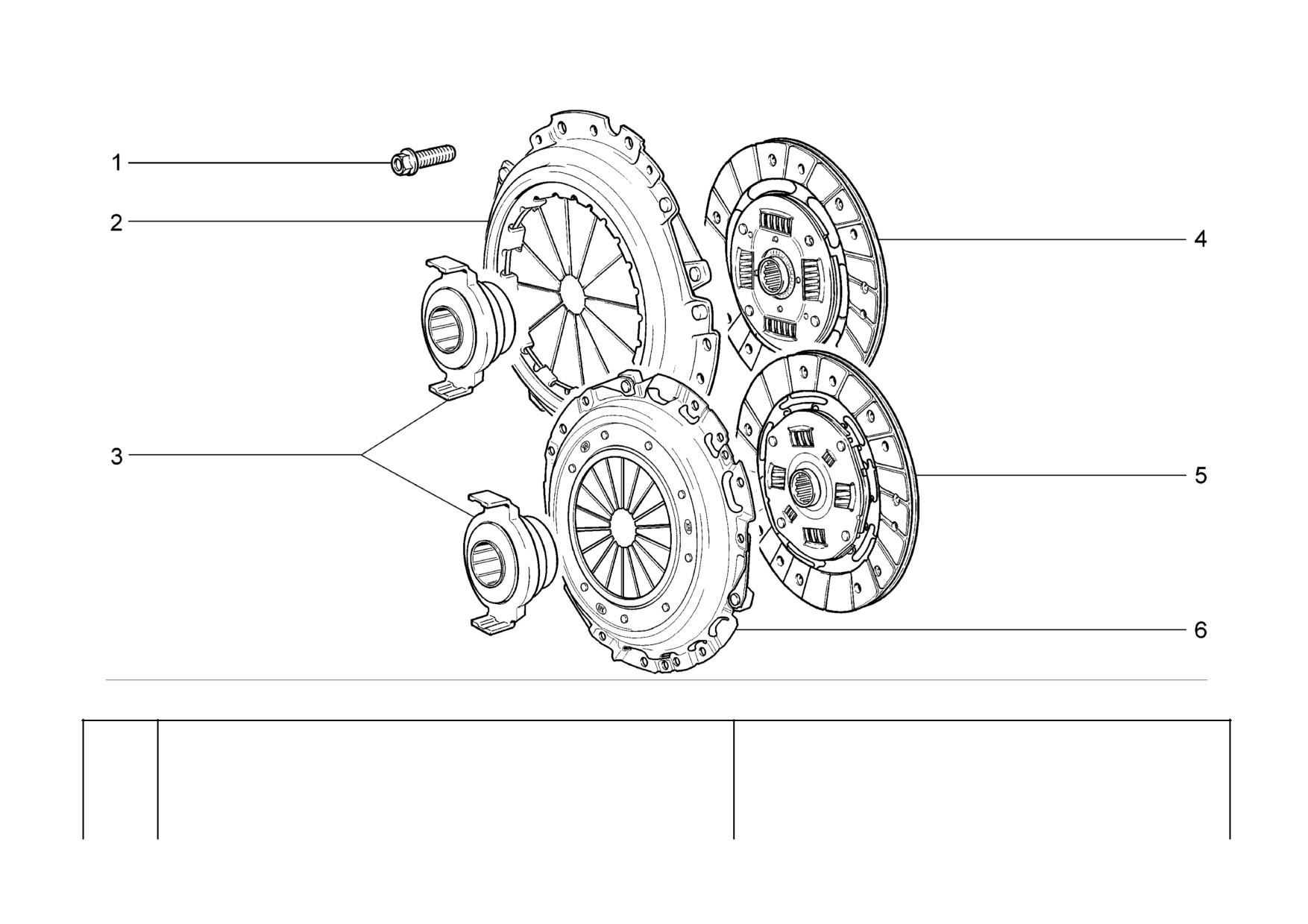

Сцепление
21703-02
21723-02
Clutch
21703-03
21723-03
B141
Embrayage
21713-01
Kupplung
21713-02
Embrague
21713-03
- 162 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-1601207-00
6 Болт
Bolt
Boulon
Schraube
Tornillo
2
+ 21703-1601085-00 ~ !
1 Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
3
+ 21703-1601180-10
1 Муфта сцепления в сборе
Release bearing assy
Butée de débrayage
Kupplung
Collarín de embrague en
conjunto
4
+ 21703-1601130-00 !
1 Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
5
+ 21703-1601130-10
1 Диск сцепления ведомый
Clutch disc
Disque d'embrayage
Kupplungsscheibe
Disco embrague
6
+ 21703-1601085-10 ~
1 Диск сцепления ведущий
Pressure plate
Mécanisme d'embrayage
Kupplungsdruckplatte
Mecanismo de embrague
21703-1601130-00 ! 21703-1601085-00
B141
- 163 -

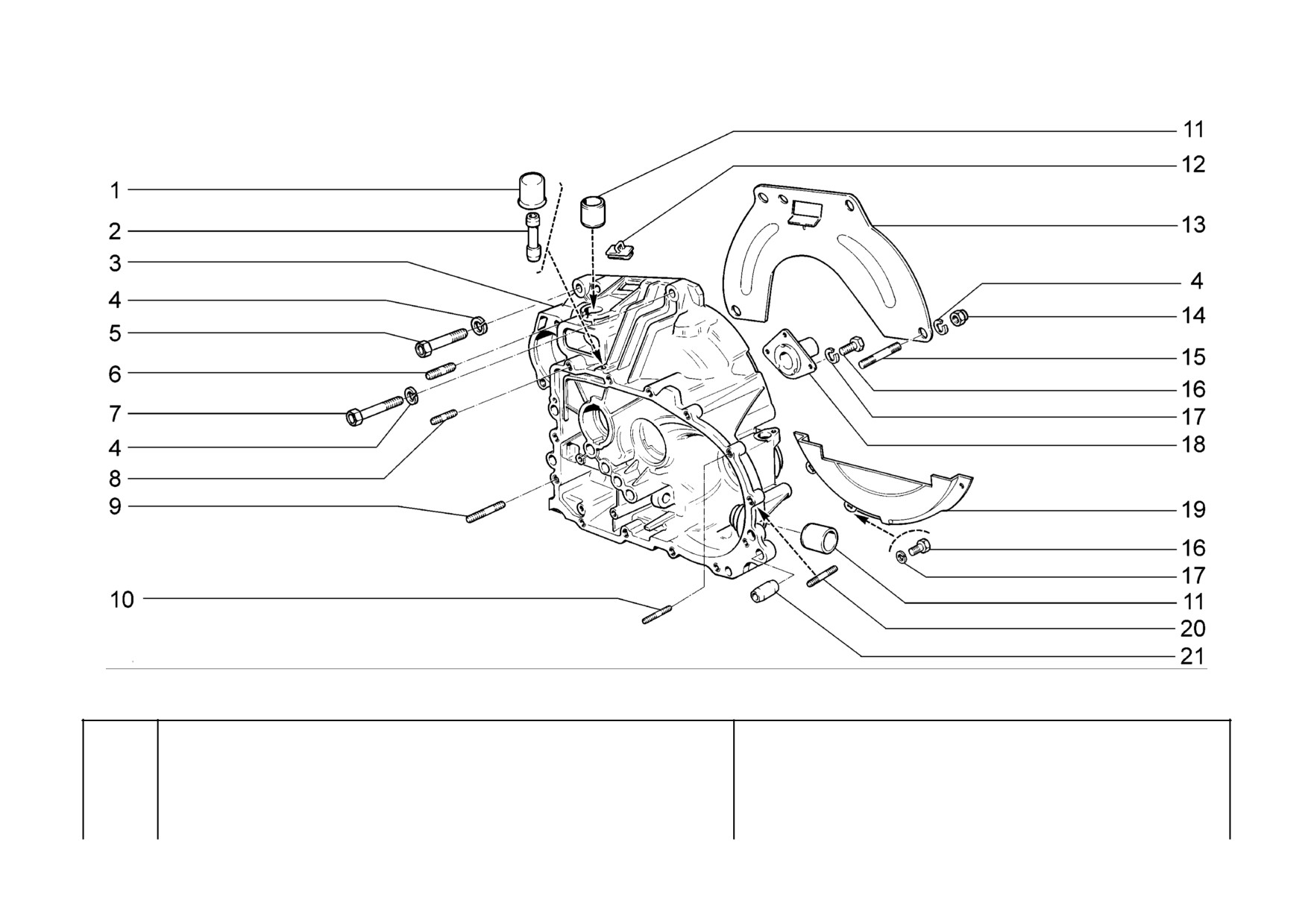

Картер сцепления
21703-01
21721
Clutch bellhousing
21703-02
21723-01
B150
Carter d'embrayage
21703-03
21723-02
Kupplungsgehäuse
21713-01
21723-03
Carter de embrague
21713-02
- 164 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11110-1700022-00
1
Колпачок сапуна
Breather cap
Capuchon de reniflard
Entlüfterkappe
Casquete del respiradero
2
+ 21100-1700021-00
1
Корпус сапуна
Breather housing
Corps de reniflard
Entlüftergechäuse
Cuerpo del respiradero
3
+ 21110-1601015-00
1
Картер сцепления
Clutch bellhousing
Carter d'embrayage
Kupplungsgehäuse
Carter de embrague
4
+ 00001-0005170-70
3
Шайба
12 пружинная
Spring washer 12
Rondelle élastique 12
Federscheibe 12
Arandela 12 elástica
5
+ 00001-0055410-21
1
Болт М12х1,25х60
Bolt M12x1.25x60
Boulon M12x1,25x60
Schraube M12x1,25x60
Tornillo M12x1,25x60
6
+ 00001-0035462-21
2
Шпилька M10x1,25x22
Stud M10x1.25x22
Goujon M10x1,25x22
Stift M10x1,25x22
Espárrago M10x1,25x22
7
+ 00001-0055413-21
1
Болт М12х1,25х75
Bolt M12x1.25x75
Boulon M12x1,25x75
Schraube M12x1,25x75
Tornillo M12x1,25x75
8
+ 00001-0035434-21
14
Шпилька M8x28
Stud M8x28
Goujon M8x28
Stift M8x28
Espárrago M8x28
9
+ 00001-0035442-21
1
Шпилька M8x60
Stud M8x60
Goujon M8x60
Stift M8x60
Espárrago M8x60
10
+ 00001-0035436-21
1
Шпилька M8x30
Stud M8x30
Goujon M8x30
Stift M8x30
Espárrago M8x30
11
+ 21080-1601210-00
2
Втулка
Bush
Douille
Buchse
Buje
12
+ 21080-1601223-00
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
13
+ 21100-1601120-00
1
Крышка верхняя
Upper cover
Couvercle supérieur
Oberdeckel
Tapa superior
14
+ 00001-0061015-11
1
Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
15
+ 00001-0035528-21
1
Шпилька M10x1,25x50
Stud M12x1.25x50
Goujon M12x1,25x50
Stift M12x1,25x50
Espárrago M12x1,25x50
16
+ 00001-0009021-21
6
Болт М6х14
Bolt M6x14
Boulon M6x14
Schraube M6x14
Tornillo M6x14
17
+ 00001-0005164-70
6
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
18
+ 21090-1601190-00
1
Втулка
Bush
Douille
Buchse
Buje
19
+ 21100-1601121-00
1
Крышка нижняя
Lower cover
Couvercle inférieur
Unterdeckel
Tapa inferior
20
+ 00001-0035437-21
1
Шпилька M8x35
Stud M8x35
Goujon M8x35
Stift M8x35
Espárrago M8x35
21
+ 21010-1701017-00
2
Штифт
Pin
Cheville
Stift
Pasador
B150
- 165 -
(01)

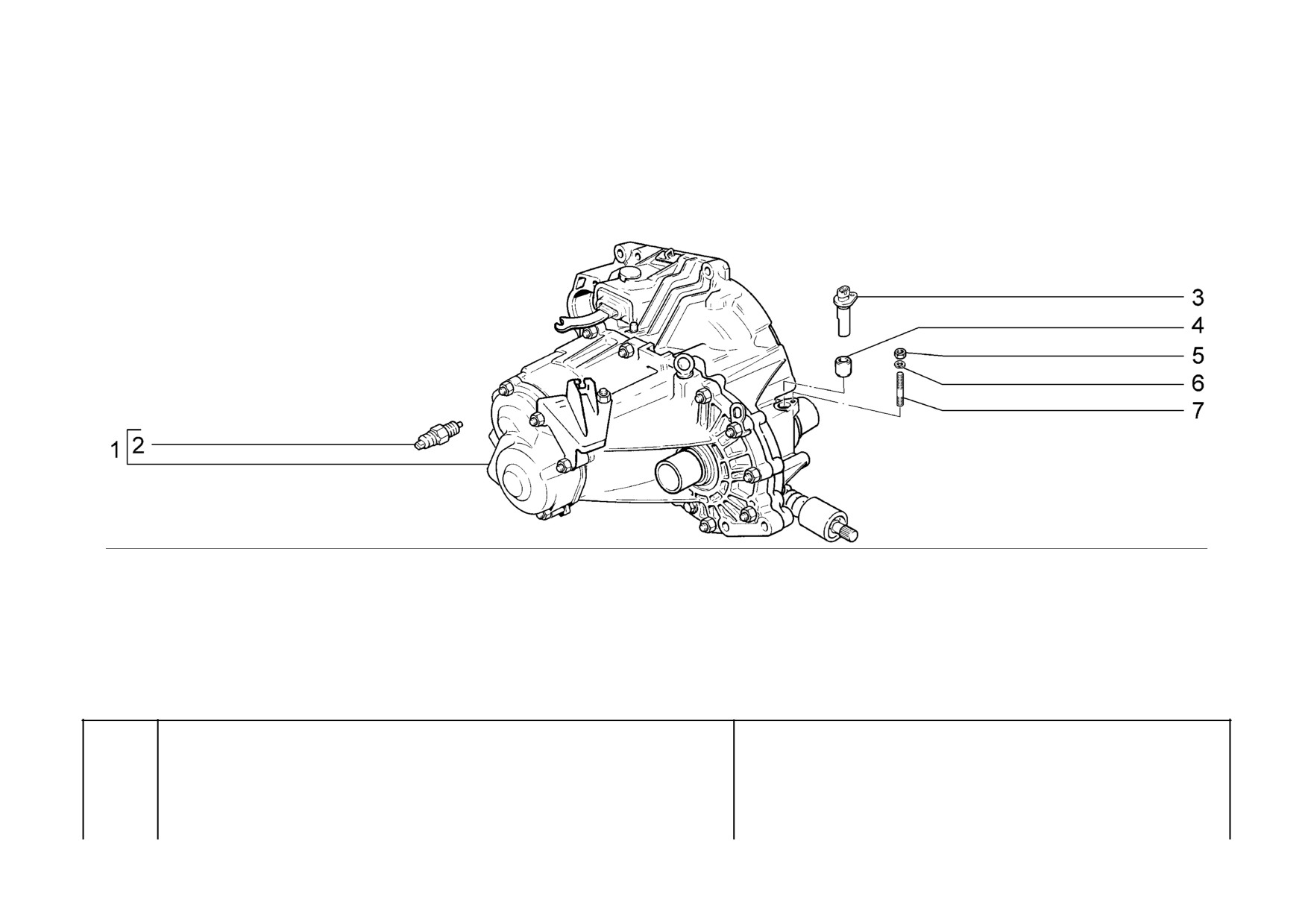

Коробка передач
21703-01
(01)
21721
Gearbox
21703-02
(01)
21723-01
(01)
B200
Boîte de vitesses
21703-03
(01)
21723-02
(01)
Schaltgetriebe
21713-01
(01)
21723-03
(01)
Caja de cambios
21713-02
(01)
- 166 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1700012-00
1
Коробка передач
Gearbox
Boîte de vitesses
Schaltgetriebe
Caja de cambios
1
+ 21100-1700012-10
(01)
1
Коробка передач
Gearbox
Boîte de vitesses
Schaltgetriebe
Caja de cambios
2
+ 21080-3710410-01
~
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
2
+ 21080-3710410-02
~
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
2
+ 21080-3710410-03
~
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
2
+ 21080-3710410-04
~
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
2
+ 21700-3710410-00
~
(01)
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
2
+ 21700-3710410-01
~
(01)
1
Выключатель фонарей заднего
Reversing light switch
Contacteur de feux de recul
Rückwärtsfahrtgeber
Interruptor marcha atrás
хода
3
+ 21700-3843010-00
~
(01)
1
Датчик скорости автомобиля
Vehicle speed sender
Capteur de vitesse
Geschwindigkeitssensor
Captador de velocidad
3
+ 21700-3843010-02
~
(01)
1
Датчик скорости автомобиля
Vehicle speed sender
Capteur de vitesse
Geschwindigkeitssensor
Captador de velocidad
3
+ 21700-3843010-04
~
(01)
1
Датчик скорости автомобиля
Vehicle speed sender
Capteur de vitesse
Geschwindigkeitssensor
Captador de velocidad
4
+ 21080-3802826-04
(01)
1
Втулка
Bush
Douille
Buchse
Casquillo
5
+ 00001-0058962-11
(01)
1
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
6
+ 00001-0005164-70
(01)
1
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
7
+ 00001-0015001-21
(01)
1
Шпилька M6x14
Stud M6x14
Goujon M6x14
Stift M6x14
Espárrago M6x14
B200
- 167 -















содержание      ..     8      9      10      11     ..
