LADA PRIORA. Каталог деталей и сборочных единиц - часть 8

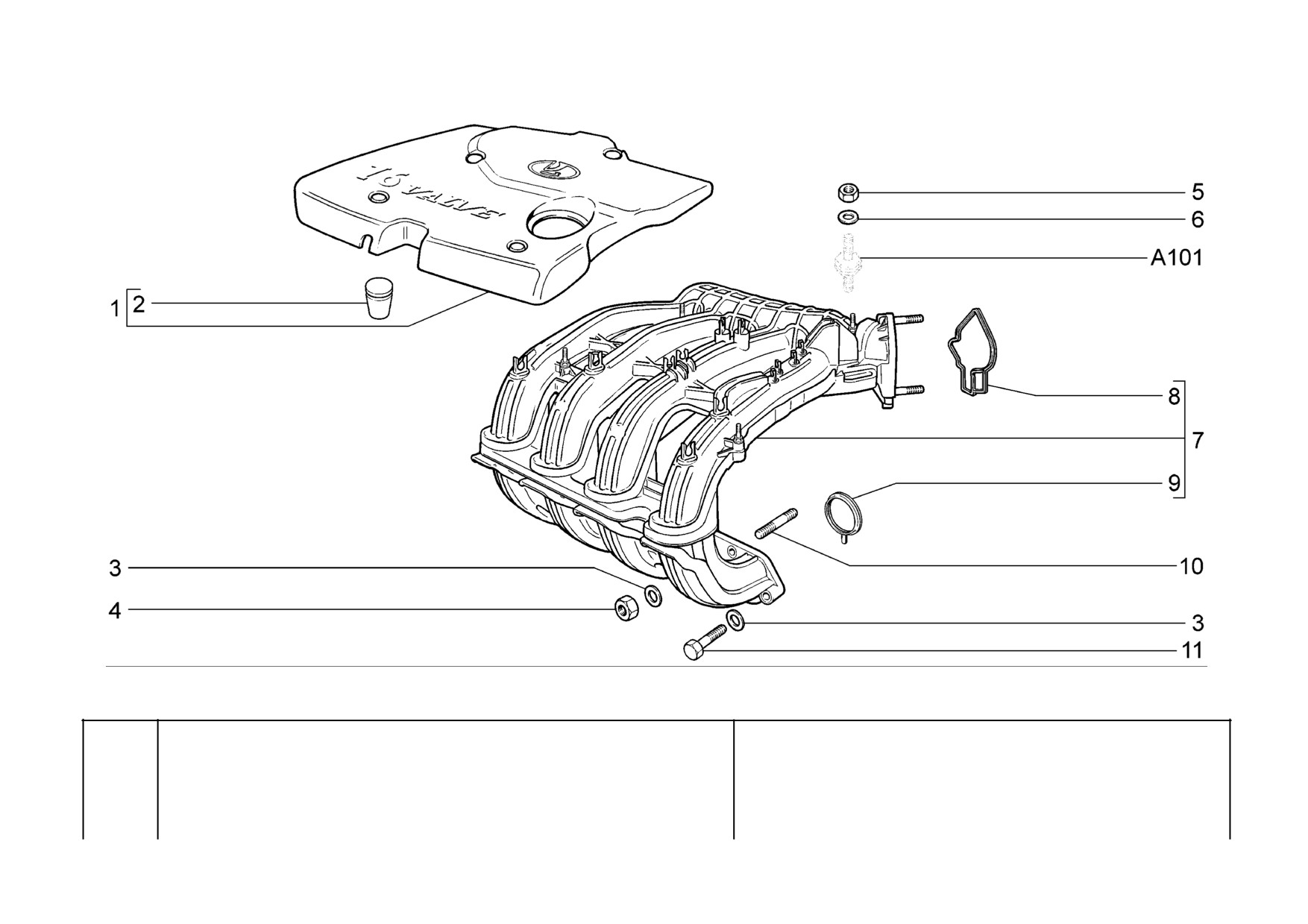

Модуль впуска
21703-02
21723-02
Intake module
21703-03
21723-03
A411
Bloc d'admission
21713-01
Sauganlage
21713-02
Módulo de admisión
21713-03
- 126 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1008650-00
1 Экран модуля
Intake module cover
Écran du bloc d'admission
Ansaugmodulabdeckung
Pantalla del módulo
2
+ 21120-1008658-00
4 Опора экрана
Mounting rubber
Appui
Lagerung
Apoyo
3
+ 00001-0005196-01
5 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
4
+ 00001-0061008-11
3 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
5
+ 00001-0058962-11
2 Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
6
+ 00001-0026444-01
2 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
7
+ 21120-1008600-00
1 Модуль впуска
Intake module
Bloc d'admission
Ansaugmodul
Módulo de admisión
8
+ 21120-1008636-00
1 Уплотнитель дроссельного
Throttle body seal
Joint d'étanchéité du boîtier de
Drosselstutzendichtung
Empaquetadura de la
papillon
tubuladura de
патрубка
estrangulación
9
+ 21120-1008638-00
4 Уплотнитель газового канала
Intake manifold O-ring
Joint d'étanchéité du canal de
Dichtring
Empaquetadura del canal
gaz
de gas
10
+ 00001-0035170-21
3 Шпилька M8x25
Stud M8x25
Goujon M8x25
Stift M8x25
Espárrago M8x25
11
+ 00001-0060439-21
2 Болт М8х35
Bolt M8x35
Boulon M8x35
Schraube M8x35
Tornillo M8x35
A411
- 127 -

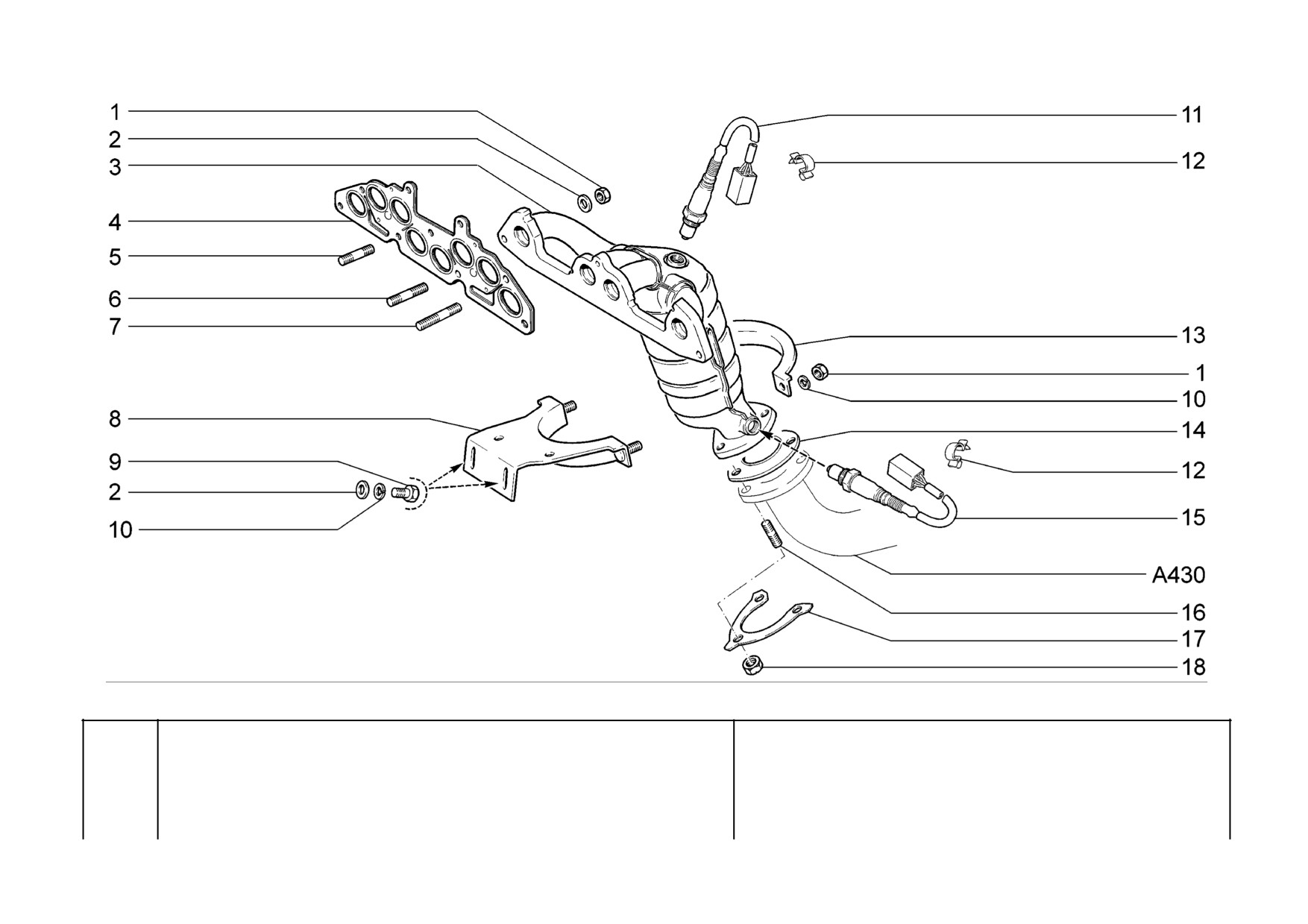

21721
Downpipe with catalyst
A420
Collecteur d'échappement avec le pot catalytique
Auslaßkrümmer mit Katalysator
Colector de escape con catalizador
- 128 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0061008-11
8
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
2
+ 00001-0005196-01
6
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
2
+ 00002-0204136-01
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
+ 11183-1203008-00
1
Катколлетор
Maniverter
Ensemble catalyseur-collecteur
Kat-Krummer
Colector con catalizador
4
+ 21114-1008080-00
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
+ 00001-0035435-21
3
Шпилька M8x25
Stud M8x25
Goujon M8x25
Stift M8x25
Espárrago M8x25
6
+ 00001-0035437-21
3
Шпилька M8x35
Stud M8x35
Goujon M8x35
Stift M8x35
Espárrago M8x35
7
+ 21010-1008082-00
1
Шпилька
Stud
Goujon
Gewindestift
Espárrago
8
+ 11183-1203040-00
1
Кронштейн
Bracket
Support
Halter
Soporte
9
+ 00001-0060432-21
2
Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
10
+ 00001-0005166-70
4
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
11
+ 11180-3850010-00
1
Датчик кислородный
Oxygen sensor
Sonde Lambda
Lambda-Sonde
Sonda Lambda
12
+ 00001-0045696-80
2
Скоба
12
Clamp 12
Etrier 12
Kabelschelle 12
Grapa 12
13
+ 11180-1203042-00
1
Хомут кронштейна
Clip, bracket
Collier de support
Halterklemme
Apriete del soporte
14
+ 21100-1203021-12
1
Прокладка
Gasket
Joint
Dichtung
Junta
15
+ 11180-3850010-00
1
Датчик кислородный
Oxygen sensor
Sonde Lambda
Lambda-Sonde
Sonda Lambda
16
+ 00001-0035168-30
3
Шпилька M8x20
Stud M8x20
Goujon M8x20
Stift M8x20
Espárrago M8x20
17
+ 11190-1203075-00
1
Пластина
Plate
Plaque
Platte
Placa
18
+ 21080-1203019-01
3
Гайка
Nut
Ecrou
Mutter
Tuerca
A420
- 129 -

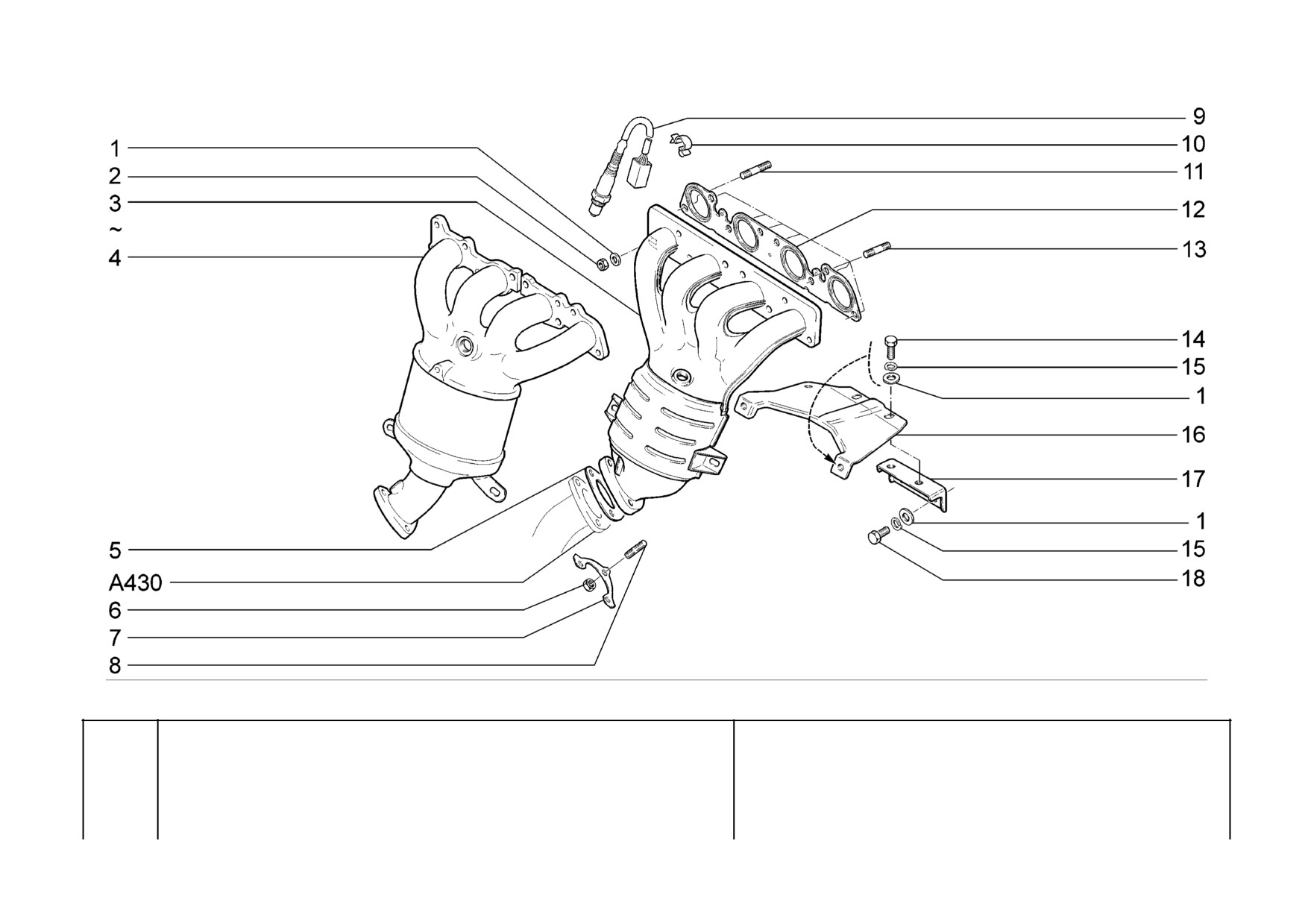

Труба приёмная с нейтрализатором
21703-02
21723-02
Downpipe with catalyst
21703-03
21723-03
A421
Collecteur d'échappement avec le pot catalytique
21713-01
Auslaßkrümmer mit Katalysator
21713-02
Colector de escape con catalizador
21713-03
- 130 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0005196-01
16
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
2
+ 00001-0061008-11
8
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
3
11194-1203008-00
(E-4)
1
Труба приемная
Maniverter
Ensemble catalyseur-collecteur
Kat-Krummer
Colector con catalizador
3
+ 11194-1203008-10
(E-3)
1
Труба приемная
Maniverter
Ensemble catalyseur-collecteur
Kat-Krummer
Colector con catalizador
4
+ 11194-1203008-01
(E-4)
1
Труба приемная
Maniverter
Ensemble catalyseur-collecteur
Kat-Krummer
Colector con catalizador
4
+ 11194-1203008-11
(E-3)
1
Труба приемная
Maniverter
Ensemble catalyseur-collecteur
Kat-Krummer
Colector con catalizador
5
+ 21100-1203021-12
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
+ 21100-1203021-14
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
6
+ 21080-1203019-01
3
Гайка
Nut
Ecrou
Mutter
Tuerca
7
+ 11190-1203075-00
1
Пластина
Plate
Plaque
Platte
Placa
8
+ 00001-0035168-30
3
Шпилька M8x20
Stud M8x20
Goujon M8x20
Stift M8x20
Espárrago M8x20
9
+ 11180-3850010-00
1
Датчик кислородный
Oxygen sensor
Sonde Lambda
Lambda-Sonde
Sonda Lambda
9
+ 11180-3850010-00
1
Датчик кислородный
Oxygen sensor
Sonde Lambda
Lambda-Sonde
Sonda Lambda
10
+ 00001-0045694-80
4
Скоба
10
Clamp 10
Etrier 10
Kabelschelle 10
Grapa 10
11
+ 00001-0035437-21
1
Шпилька M8x35
Stud M8x35
Goujon M8x35
Stift M8x35
Espárrago M8x35
12
+ 21124-1008089-00
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
12
+ 21124-1008089-01
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
13
+ 00001-0035170-21
7
Шпилька M8x25
Stud M8x25
Goujon M8x25
Stift M8x25
Espárrago M8x25
14
+ 00001-0060433-21
4
Болт М8х18
Bolt M8x18
Boulon M8x18
Schraube M8x18
Tornillo M8x18
15
+ 00001-0005166-70
6
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
16
+ 11194-1203040-00
1
Кронштейн
Bracket
Support
Halter
Soporte
17
+ 11194-1203044-00
1
Опора
Mounting
Silentbloc arrière
Motorlagerung
Apoyo
18
+ 00001-0060432-21
2
Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
A421
- 131 -
21713-03
(02)

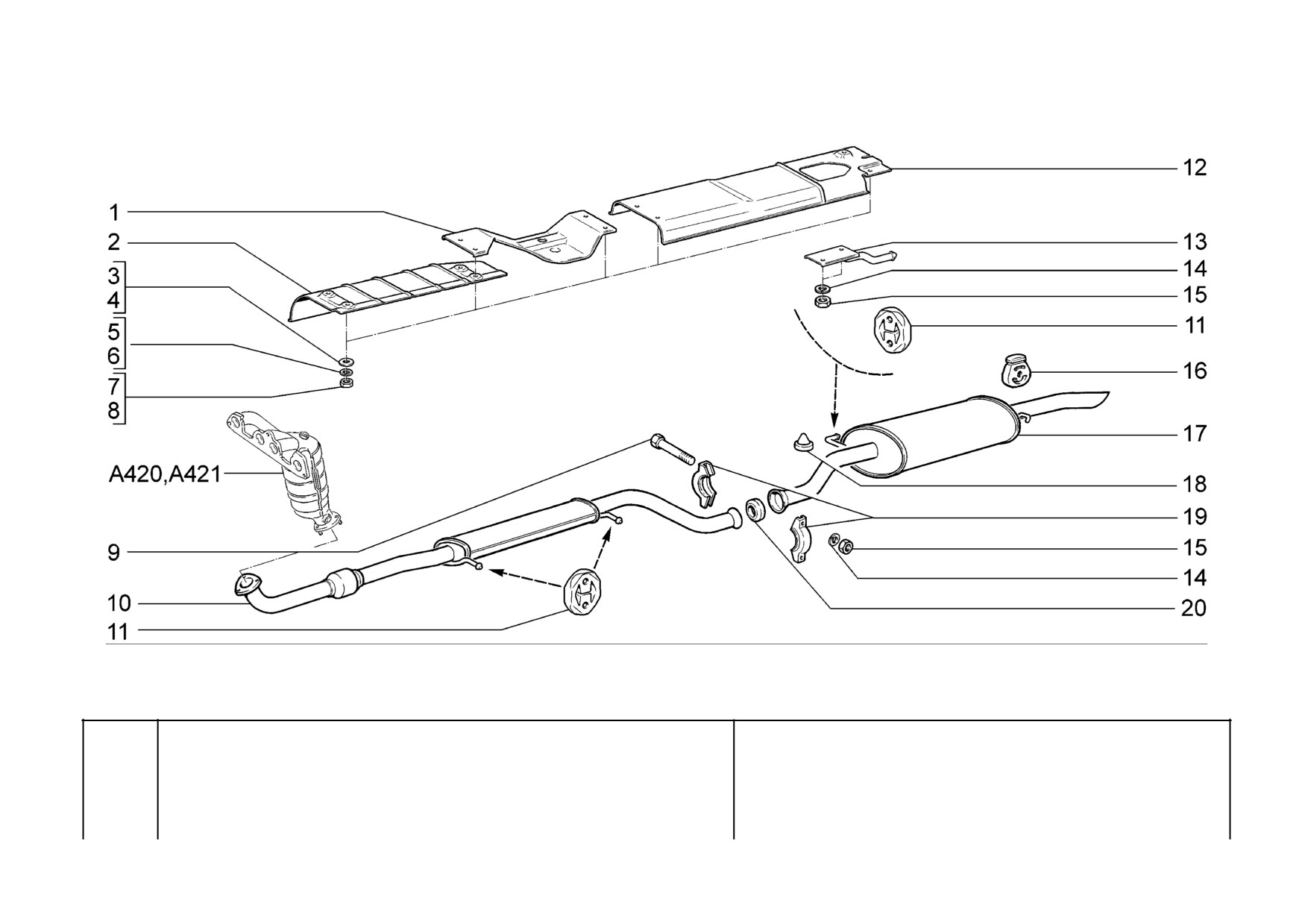

Глушители
21703-01
(02)
21721
(03)
Silencers
21703-02
(02)
21723-01
(04)
A430
Silencieux
21703-03
(02)
21723-02
(04)
Schalldämpfer
21713-01
(02)
21723-03
(04)
Silenciadores
21713-02
(02)
- 132 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-1206020-00
(02)(04)
1
Экран защиты пола
Floor shield
Ecran de protection de plancher Bodenschutzblech
Pantalla de protección
2
+ 21100-1206020-10
1
Экран защитный
Protective shield
Tôle de protection
Schutzschirm
Pantalla de protección
3
+ 00001-0026437-01
(02)(04)
10
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
4
+ 00001-0026437-01
(01)(03)
4
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
5
+ 00001-0005164-70
(02)(04)
10
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
6
+ 00001-0005164-70
(01)(03)
4
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
7
+ 00001-0058962-11
(02)(04)
10
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
8
+ 00001-0058962-11
(01)(03)
4
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
9
+ 00001-0060444-21
2
Болт М8х60
Bolt M8x60
Boulon M8x60
Schraube M8x60
Tornillo M8x60
10
+ 21101-1200020-30
!
(01)(03)
1
Глушитель дополнительный
Intermediate silencer
Silencieux additionnel
Nachschalldämpfer
Silenciador adicional
10
+ 21101-1200020-32
!!
(03)
1
Глушитель дополнительный
Intermediate silencer
Silencieux additionnel
Nachschalldämpfer
Silenciador adicional
10
+ 21700-1200020-00
!!!
(02)(04)
1
Глушитель дополнительный
Intermediate silencer
Silencieux additionnel
Nachschalldämpfer
Silenciador adicional
10
+ 21700-1200020-02
!!!!
(02)(04)
1
Глушитель дополнительный
Intermediate silencer
Silencieux additionnel
Nachschalldämpfer
Silenciador adicional
11
+ 21700-1203073-00
3
Подушка подвески глушителя
Suspension ring, silencer
Tampon de suspension de
Gummilager
Casquillo elástico de
silencieux
silencioso
12
+ 21700-1206023-00
(02)(04)
1
Экран защиты пола
Floor shield
Ecran de protection de plancher Bodenschutzblech
Pantalla de protección
13
+ 21700-1203096-00
1
Кронштейн
Bracket
Support
Halter
Soporte
14
+ 00001-0005166-70
4
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
15
+ 00001-0061008-11
4
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
16
+ 21213-1203073-00
1
Подушка подвески глушителя
Suspension ring, silencer
Tampon de suspension de
Gummilager
Casquillo elástico de
silencieux
silencioso
17
+ 21700-1200010-00
~ !
(02)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21700-1200010-02
~ !
(02)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21701-1200010-00
!
(01)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21720-1200010-00
~ !
(04)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21720-1200010-02
~ !
(04)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21721-1200010-00
~ !
(03)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
17
+ 21721-1200010-02
~ !
(03)
1
Глушитель основной
Main silencer
Silencieux principal
Vorschalldämpfer
Silenciador principal
18
21030-5601155-00
2
Буфер
Buffer
Tampon
Puffer
Tope
19
+ 11180-1203064-00
2
Хомут
Clip
Collier
Schelle
Abrazadera
20
+ 11180-1203121-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
21700-1200010-00 !!! 21700-1200020-00 ~ 21700-1200010-02 !!!! 21700-1200020-02
21701-1200010-00 ! 21101-1200020-30
21720-1200010-00 !!! 21700-1200020-00 ~ 21720-1200010-02 !!!! 21700-1200020-02
21721-1200010-00 ! 21101-1200020-30 ~ 21721-1200010-02 !! 21101-1200020-32
A430
- 133 -
21721

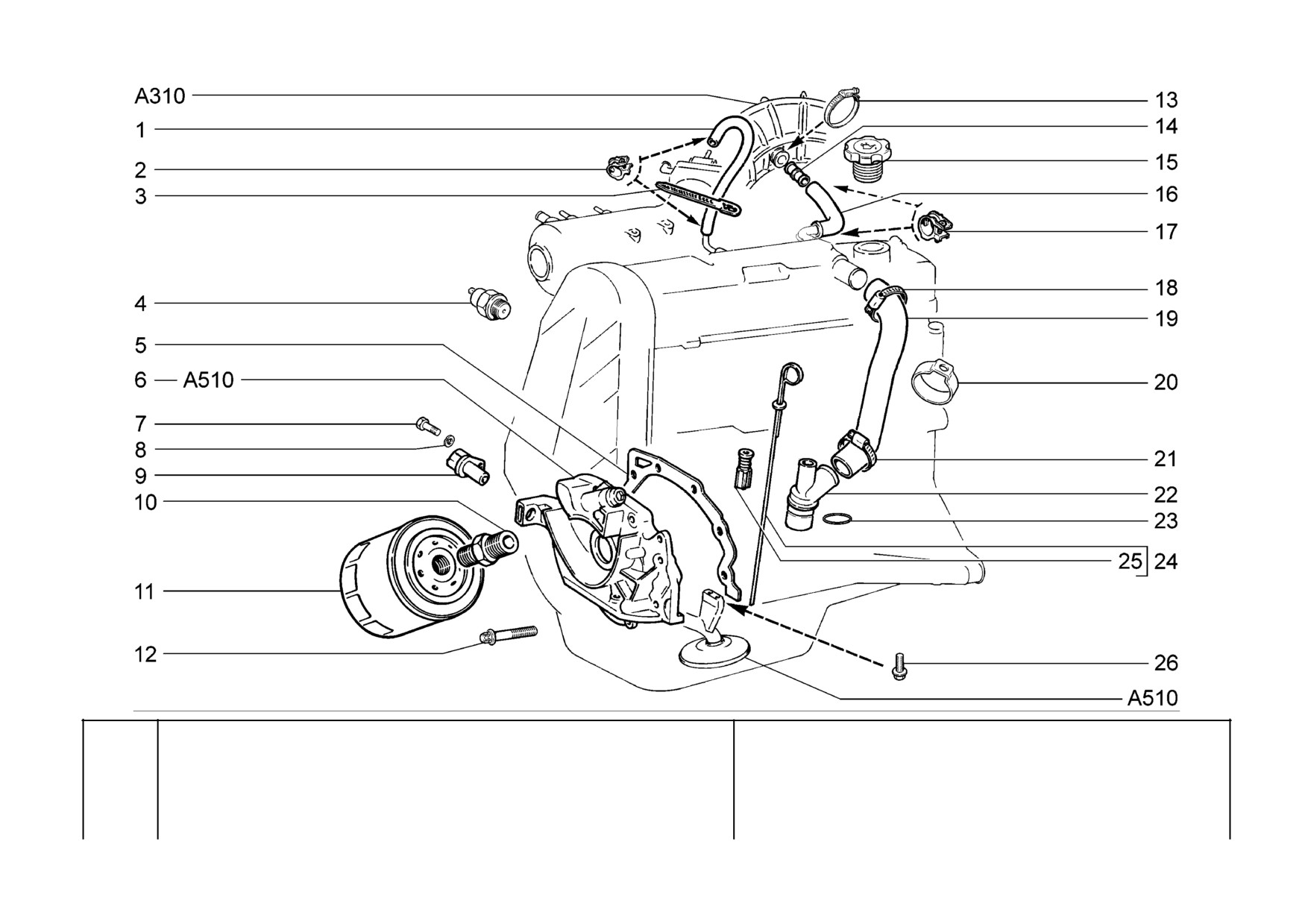

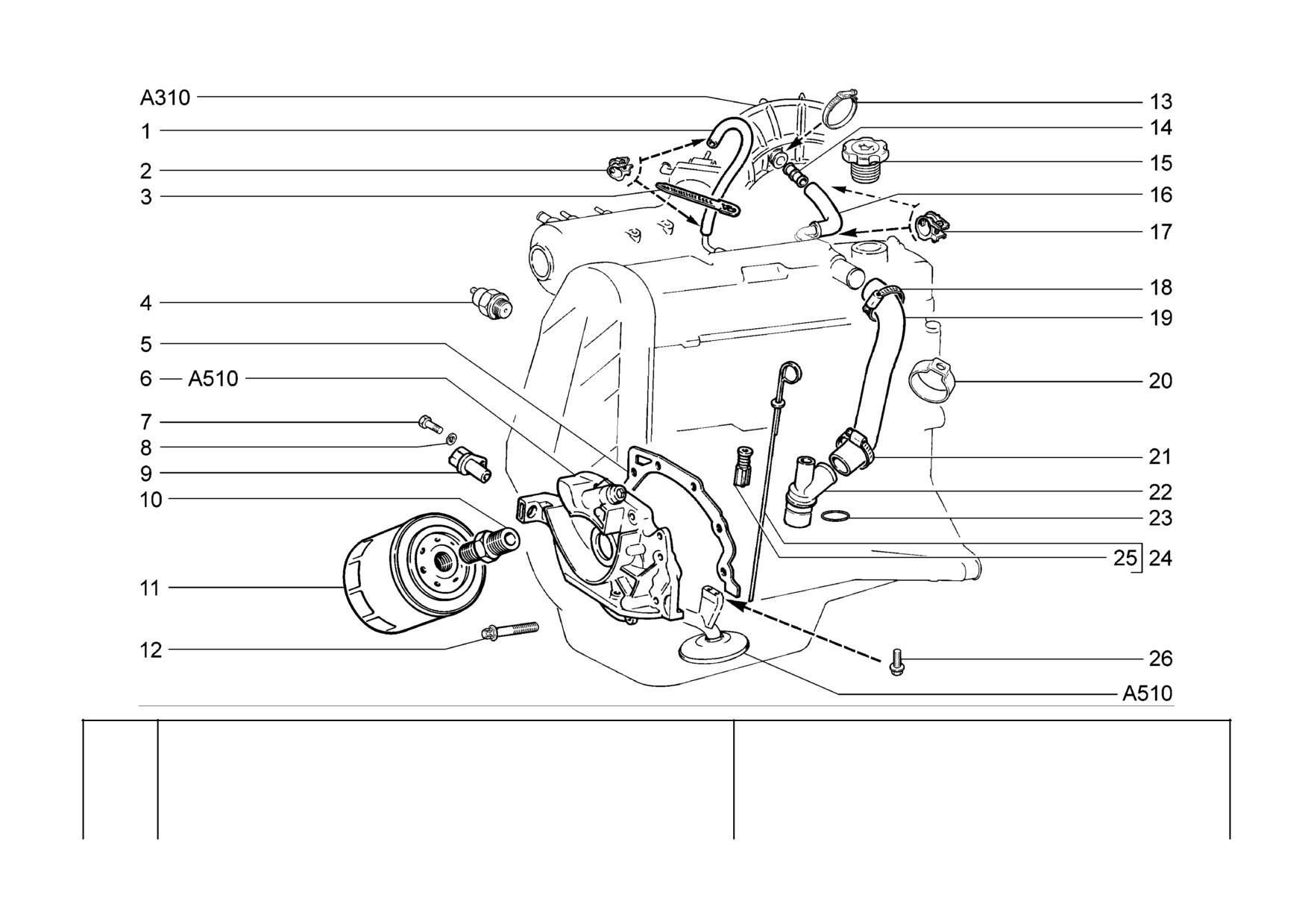

Lubrication and ventilation system
A500
Graissage et ventilation
Schmier- und Lüftungsanlage
Sistema de lubricación y de ventilación
- 134 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11110-1014240-00
1
Шланг вентиляции
260 мм
Vent hose 260 mm
Tuyau de ventilation 260 mm
Schlauch 260 mm
Tubo de ventilación 260
mm
2
+ 00001-0001685-90
2
Хомут
12
Clip 12
Collier 12
Schelle 12 mm d
Abrazadera 12
3
+ 00001-0045677-80
1
Хомут
126,5
Clip 126.5
Collier 126,5
Kabelband 126,5
Abrazadera 126,5
4
+ 21060-3829010-00
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
4
+ 21060-3829010-01
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
4
+ 21060-3829010-02
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
5
+ 21080-1011065-10
1
Прокладка насоса
Pump gasket
Joint de pompe
Pumpendichtung
Junta de la bomba
6
+ 21120-1011010-01
1
Насос масляный
Oil pump
Pompe à huile
Ölpumpe
Bomba de aceite
7
+ 00001-0009024-21
1
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
8
+ 00001-0005164-70
1
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
9
+ 21120-3847010-00
~
1
Датчик положения коленвала
Crankshaft position sensor
Capteur de vilebrequin
Induktionsgeber
Captador de inducción
9
+ 21120-3847010-04
~
1
Датчик положения коленвала
Crankshaft position sensor
Capteur de vilebrequin
Induktionsgeber
Captador de inducción
10
+ 21010-1012150-00
1
Штуцер
Union
Raccord
Stutzen
Racor
11
+ 21050-1012005-00
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
11
+ 21080-1012005-00
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
11
+ 21080-1012005-08
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
11
+ 21080-1012005-09
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
12
+ 21120-1011257-00
6
Болт крепления масляного
Oil pump bolt
Boulon de fixation de la pompe
Befestigungsschraube Ölpumpe
Tornillo de fijación de
à huile
bomba de aceite
насоса
13
+ 21080-1300080-60
~
1
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
13
+ 21080-1300080-61
~
1
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
14
+ 21120-1014059-10
1
Патрубок соединительный
Connection pipe
Tubulure de liaison
Verbindungsrohr
Tubuladura
15
+ 11190-1009146-00
1
Крышка
Cover
Couvercle
Deckel
Tapa
A500
- 135 -
21721
Lubrication and ventilation system
A500
Graissage et ventilation
Schmier- und Lüftungsanlage
Sistema de lubricación y de ventilación
- 136 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
16
+ 21110-1014058-10
1 Шланг верхний
Upper hose
Tuyau supérieur
Schlauch, oberer
Manguera superior
17
+ 00001-0001689-90
2 Хомут
22
Clip 22
Collier 22
Schelle 22 mm d
Abrazadera 22
18
+ 21080-1300080-10
1 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
19
+ 21080-1014056-10
1 Шланг нижний
Lower hose
Tuyau inférieur
Schlauch unten
Manguera inferior
20
+ 21080-1108158-00
1 Держатель скобы
Clamp holder
Support d'étrier
Spannbügelhalterung
Portador de la grapa
21
+ 21080-1300080-20
1 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
22
+ 21080-1014213-20
1 Штуцер
Coupling
Raccord
Stutzen
Racor
23
+ 21080-1014248-00
1 Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
24
+ 21080-1009045-00
1 Указатель уровня масла
Oil level dipstick
Jauge à huile
Ölmeßstab
Indicador del nivel de
aceite
25
+ 21010-1009055-00
1 Уплотнитель
Seal
Joint d'étanchéité
Ölmeßstabdichtung
Empaquetadura
26
+ 21150-1010076-00
2 Болт колеса
Wheel bolt
Boulon de roue
Radbolzen
Tornillo de rueda
A500
- 137 -

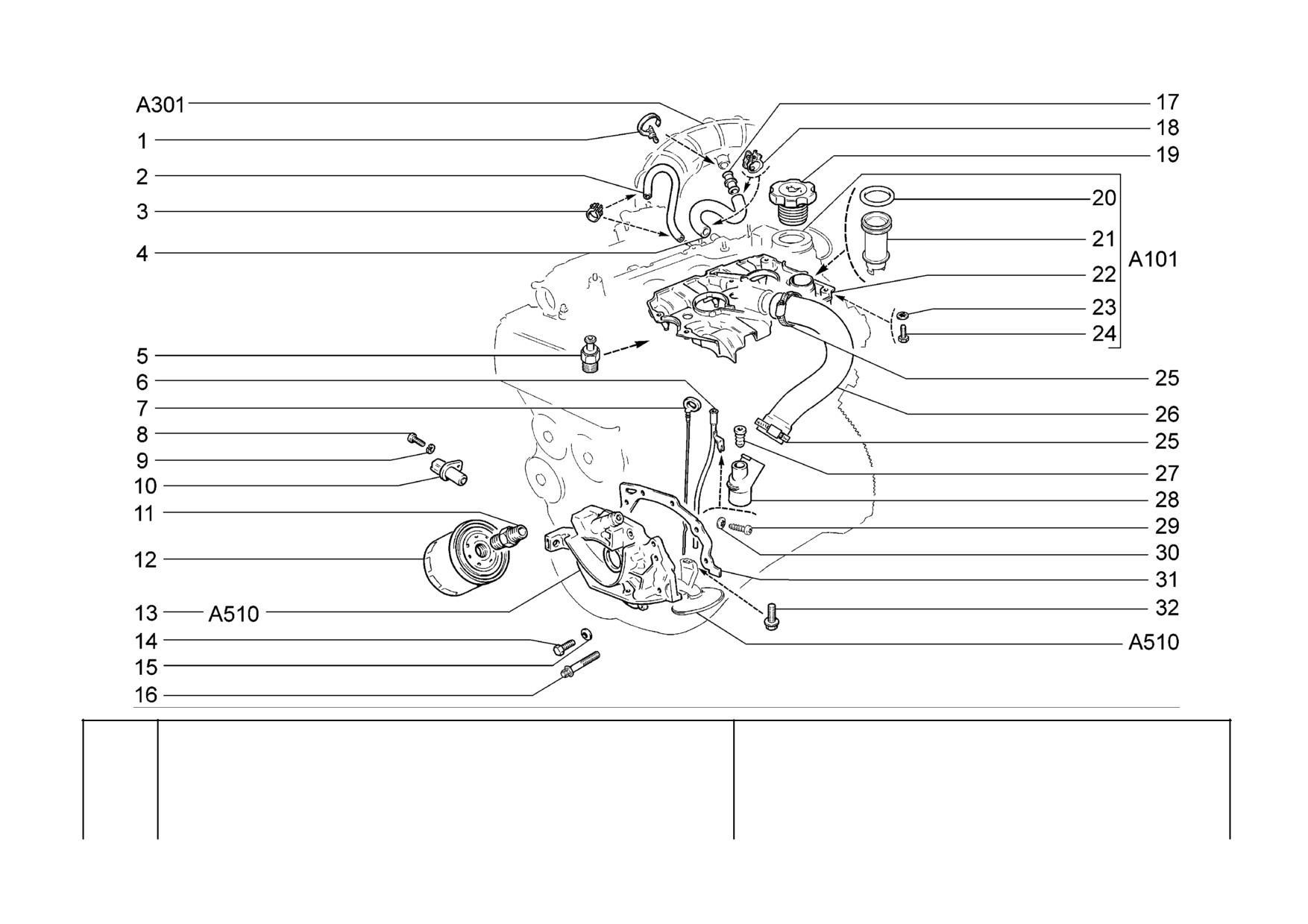

Система смазки и вентиляции
21703-02
21723-02
Lubrication and ventilation system
21703-03
21723-03
A501
Graissage et ventilation
21713-01
Schmier- und Lüftungsanlage
21713-02
Sistema de lubricación y de ventilación
21713-03
- 138 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1109112-00
1
Хомут
Clip
Collier
Schelle
Abrazadera
2
+ 21120-1014240-00
1
Шланг вентиляции
300 мм
Vent hose 300 mm
Tuyau de ventilation 300 mm
Schlauch 300 mm
Tubo de ventilación 300
mm
3
+ 00001-0001685-90
2
Хомут
12
Clip 12
Collier 12
Schelle 12 mm d
Abrazadera 12
4
07211
-->05.08
+ 21120-1014058-00
1
Шланг верхний
Upper hose
Tuyau supérieur
Schlauch, oberer
Manguera superior
4
7211
05.08-->
+ 21124-1014058-00
1
Шланг верхний
Upper hose
Tuyau supérieur
Schlauch, oberer
Manguera superior
5
+ 11180-3829010-00
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
5
+ 11180-3829010-02
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
5
+ 11180-3829010-03
~
1
Датчик контрольной лампы
Sensor, oil pressure warning
Manocontact de pression d'huile Öldruckgeber
Sensor de presión de
lamp
aceite
давления масла
6
+ 21124-1009080-00
1
Трубка направляющая
Guide tube
Tube de guidage
Führungsrohr
Tubo guía
7
+ 21120-1009045-00
1
Указатель уровня масла
Oil level dipstick
Jauge à huile
Ölmeßstab
Indicador del nivel de
aceite
8
+ 00001-0009024-21
1
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
9
+ 00001-0005164-70
1
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
10
+ 21120-3847010-00
~
1
Датчик положения коленвала
Crankshaft position sensor
Capteur de vilebrequin
Induktionsgeber
Captador de inducción
10
+ 21120-3847010-04
~
1
Датчик положения коленвала
Crankshaft position sensor
Capteur de vilebrequin
Induktionsgeber
Captador de inducción
11
+ 21010-1012150-00
1
Штуцер
Union
Raccord
Stutzen
Racor
12
+ 21050-1012005-00
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
12
+ 21080-1012005-00
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
12
+ 21080-1012005-08
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
12
+ 21080-1012005-09
~
1
Фильтр масляный
Oil filter
Filtre à huile
Ölfilter
Filtro de aceite
13
+ 21120-1011010-01
1
Насос масляный
Oil pump
Pompe à huile
Ölpumpe
Bomba de aceite
14
06414
-->03.08
+ 00001-0009028-21
6
Болт М6х30
Bolt M6x30
Boulon M6x30
Schraube M6x30
Tornillo M6x30
15
06414
-->03.08
+ 00001-0011977-73
6
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
16
6414
03.08-->
+ 21120-1011257-00
6
Болт крепления масляного
Oil pump bolt
Boulon de fixation de la pompe
Befestigungsschraube Ölpumpe
Tornillo de fijación de
à huile
bomba de aceite
насоса
17
+ 21120-1014059-10
1
Патрубок соединительный
Connection pipe
Tubulure de liaison
Verbindungsrohr
Tubuladura
A501
- 139 -
содержание .. 6 7 8 9 ..
