LADA PRIORA. Каталог деталей и сборочных единиц - часть 7

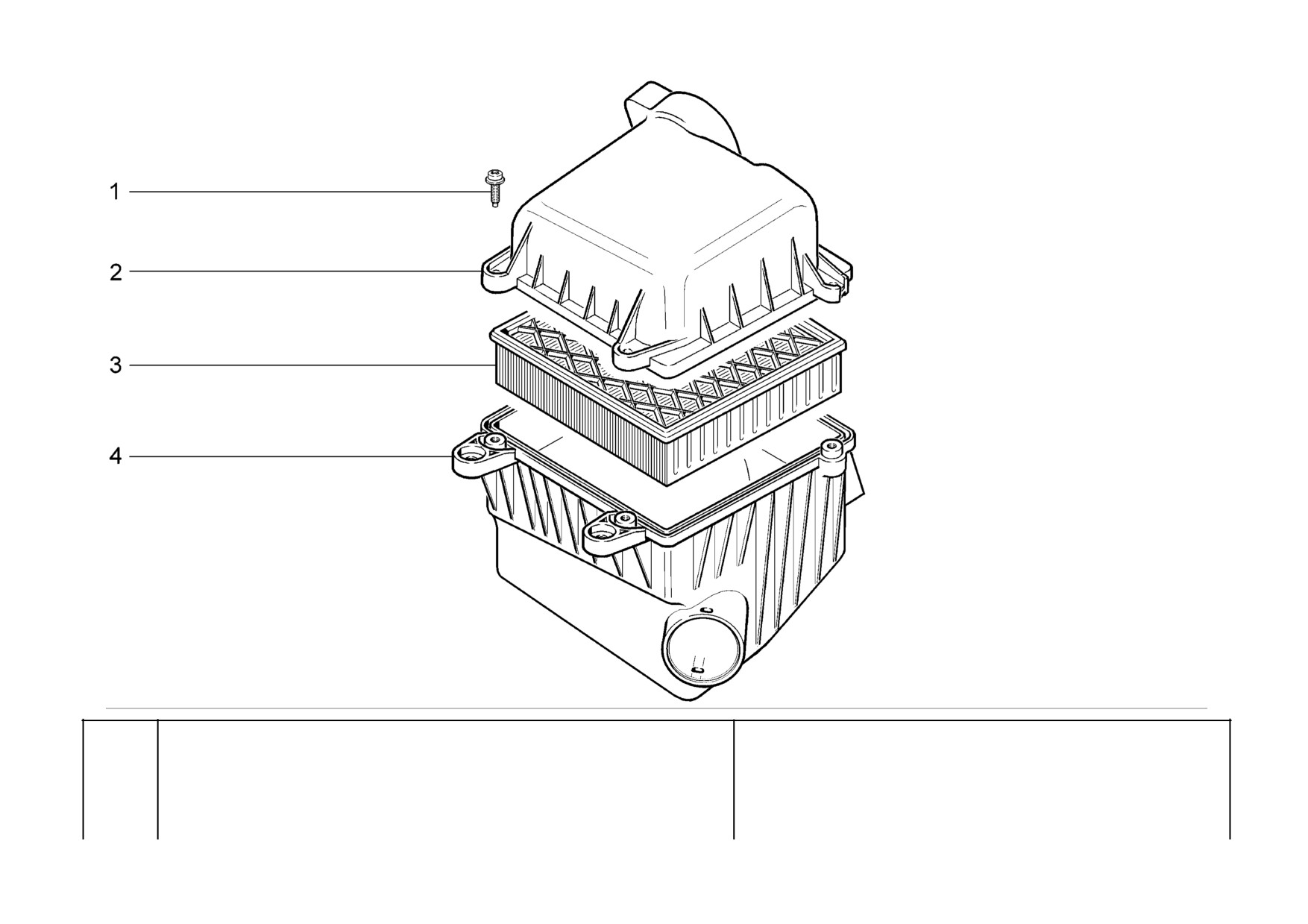

21713-01
Air cleaner
21713-02
A303
Filtre à air
21713-03
Luftfilter
21723-03
Filtro de aire
- 112 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21120-1109244-00
4 Винт
Screw
Vis
Schraube
Tornillo
2
21120-1109016-10
1 Полукорпус верхний
Upper shell
Demi-corps supérieur
Filtergehäuse-Oberteil
Semicuerpo superior
3
+ 21120-1109080-00 ~
1 Элемент фильтрующий
Filter element
Elément filtrant
Filtereinsatz
Elemento filtrante
3
+ 21120-1109080-02 ~
1 Элемент фильтрующий
Filter element
Elément filtrant
Filtereinsatz
Elemento filtrante
3
+ 21120-1109080-03 ~
1 Элемент фильтрующий
Filter element
Elément filtrant
Filtereinsatz
Elemento filtrante
3
+ 21120-1109080-04 ~
1 Элемент фильтрующий
Filter element
Elément filtrant
Filtereinsatz
Elemento filtrante
3
+ 21120-1109080-06 ~
1 Элемент фильтрующий
Filter element
Elément filtrant
Filtereinsatz
Elemento filtrante
4
21720-1109012-00 1)
1 Полукорпус нижний
Lower shell
Demi-corps inférieur
Filtergehäuse-Unterteil
Semicuerpo inferior
4
21720-1109012-01 2)
1 Полукорпус нижний
Lower shell
Demi-corps inférieur
Filtergehäuse-Unterteil
Semicuerpo inferior
1)
+ 21720-1109010-00 ~
1 Фильтр воздушный в сборе
Air cleaner assy
Filtre à air complet
Luftfilter komplett
Filtro de aire en conjunto
2)
+ 21720-1109010-01 ~
1 Фильтр воздушный в сборе
Air cleaner assy
Filtre à air complet
Luftfilter komplett
Filtro de aire en conjunto
A303
- 113 -

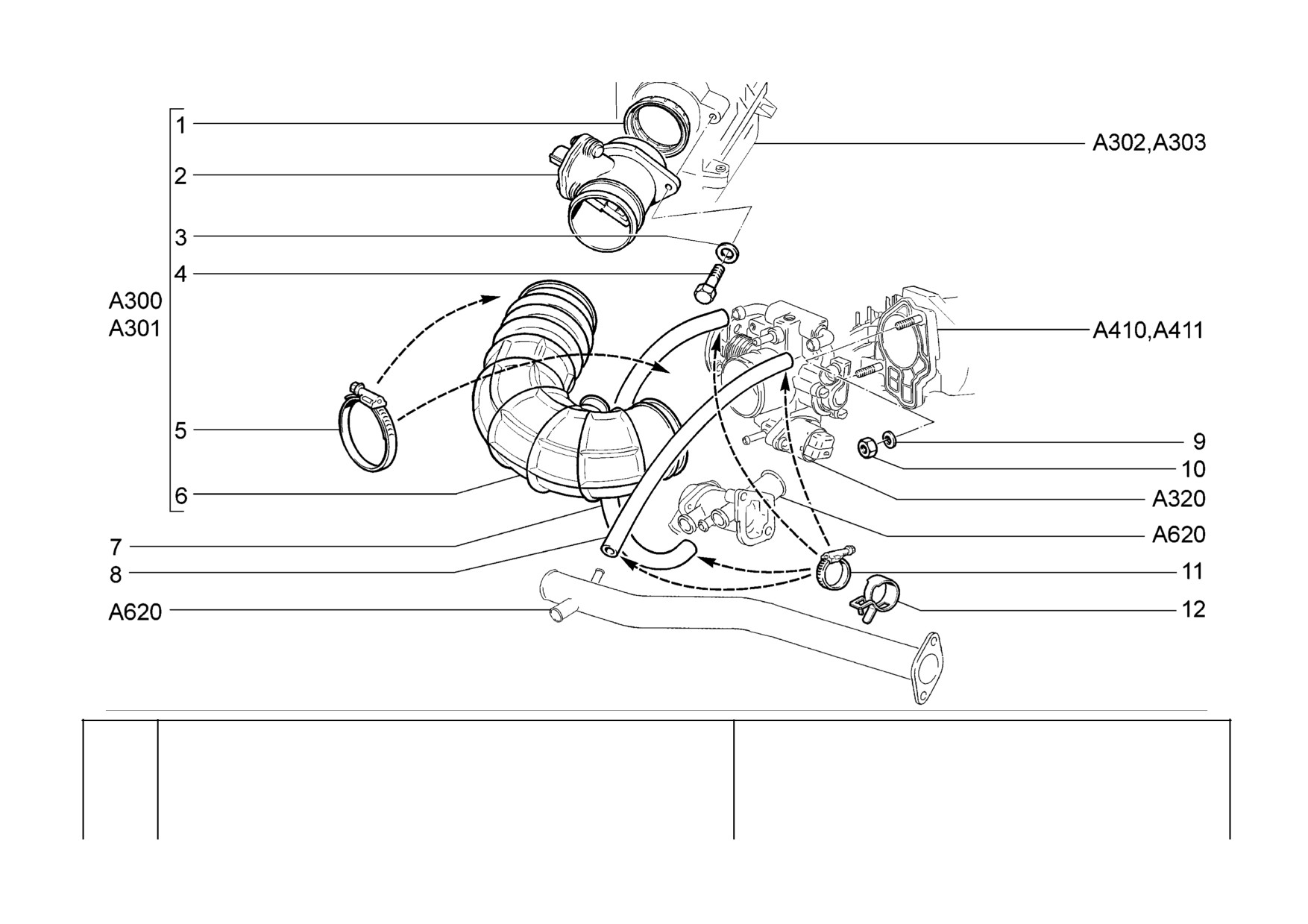

Система подачи воздуха
21703-01
21721
Air supply system
21703-02
21723-01
A310
Système d'amenée d'air
21703-03
21723-02
Luftansaugleitung
21713-01
21723-03
Sistema de alimentación de aire
21713-02
- 114 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21083-1130020-00
1 Прокладка
Gasket
Joint
Dichtung
Junta
2
+ 21083-1130010-20
1 Датчик расхода воздуха
MAF sensor
Capteur de débit d'air
Luftmassenmesser
Transmisor consumo de
aire
3
+ 00001-0026397-01
2 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
4
+ 00001-0009022-21
2 Болт М6х16
Bolt M6x16
Boulon M6x16
Schraube M6x16
Tornillo M6x16
5
+ 21120-1148080-01 ~
2 Хомут
Clip
Collier
Bandschelle
Abrazadera
5
+ 21120-1148080-03 ~
2 Хомут винтовой
Clip
Collier
Bandschelle
Abrazadera
6
+ 21120-1148035-10 ~
1 Шланг
Hose
Tuyau
Schlauch
Manguera
6
+ 21120-1148035-12 ~
1 Шланг впускной
Hose
Manchon
Schlauch
Manguera
7
+ 21120-1148039-00
1 Шланг 440 мм
Hose 440 mm
Tuyau 440 mm
Schlauch 440 mm
Manguera 440 mm
8
+ 21120-1148038-00
1 Шланг 480 мм
Hose 480 mm
Tuyau 480 mm
Schlauch 480 mm
Manguera 480 mm
9
+ 00001-0011980-73
2 Шайба
8 пружинная коническая Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
10
+ 00001-0061008-11
2 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
11 08698
-->11.08
+ 21080-1300080-40 ~
4 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
11 08698
-->11.08
+ 21080-1300080-41 ~
4 Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
12 8698
11.08-->
+ 21120-1148085-00
4 Хомут пружинный
Spring clip
Collier à ressort
Federschelle
Abrazadera elástica
A310
- 115 -

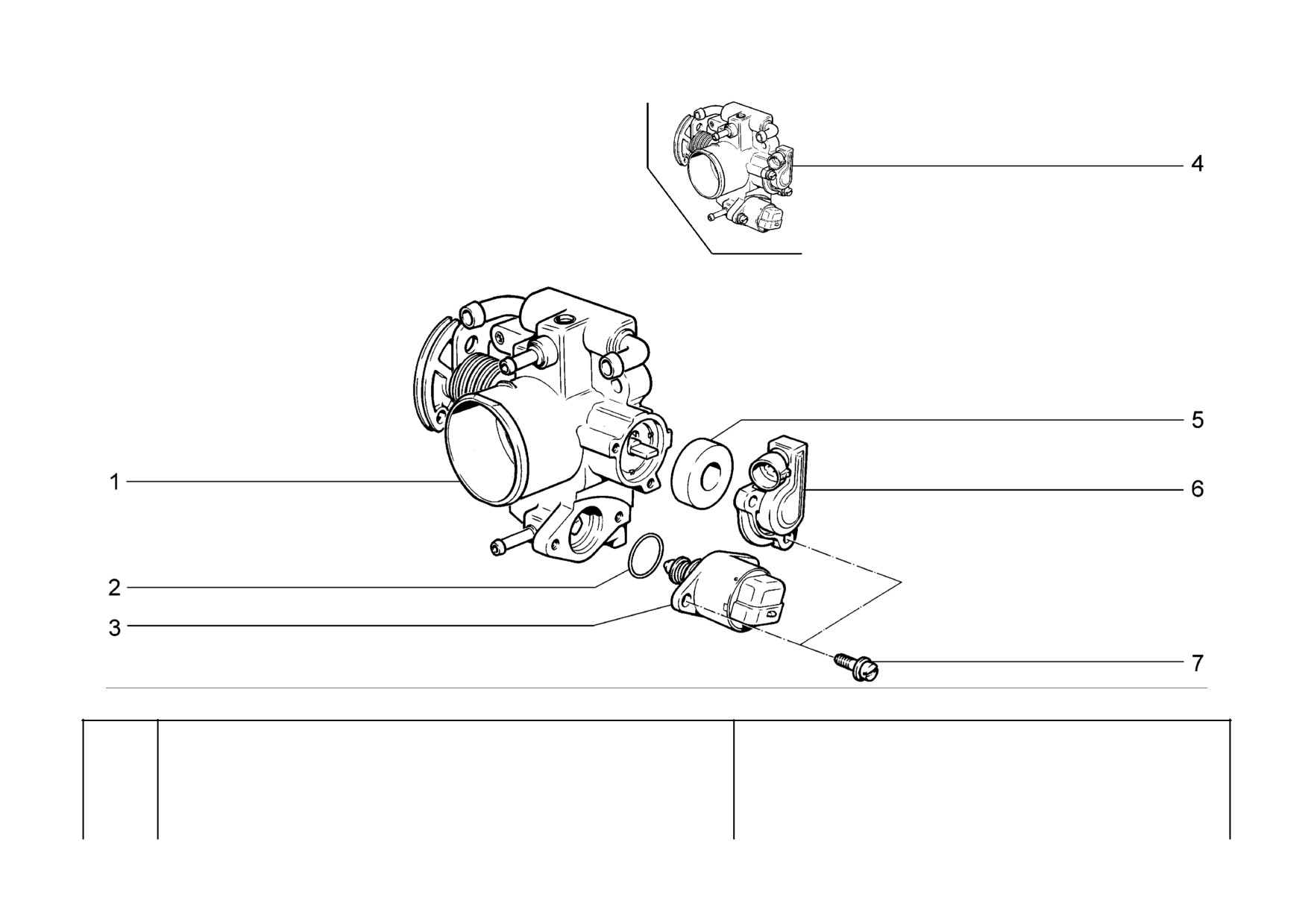

Патрубок дроссельный
21703-01
21721
Throttle manifold
21703-02
21723-01
A320
Boîtier de papillon
21703-03
21723-02
Stutzen mit der Drosselrkappe
21713-01
21723-03
Tubuladura de mariposa
21713-02
- 116 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1148110-02
1
Патрубок дроссельный
Throttle valve housing
Tubulure à papillon
Drosselklappenstutzen
Tubuladura de mariposa
2
+ 21120-1148376-02
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
3
+ 21120-1148300-01
~
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
3
+ 21120-1148300-02
~
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
3
+ 21120-1148300-03
~
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
3
+ 21120-1148300-04
~
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
3
+ 21120-1148300-05
1
Регулятор холостого хода
Idle air control valve
Régulateur de ralenti
Leerlaufregler
Motor paso a paso ralentí
4
+ 11180-1148010-02
~
1
Патрубок дроссельный в сборе
Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett
Tubuladura de mariposa
en conjunto
4
7847
08.08-->
+ 21120-1148010-10
~
1
Патрубок дроссельный в сборе
Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett
Tubuladura de mariposa
en conjunto
4
+ 21120-1148010-12
~
1
Патрубок дроссельный в сборе
Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett
Tubuladura de mariposa
en conjunto
5
+ 21120-1148176-02
1
Прокладка датчика
Gasket, sensor
Joint de capteur
Sensordichtung
Junta del captador
6
+ 21120-1148200-00
1
Датчик положения дроссельной
Throttle position sensor
Capteur de papillon
Drosselklappenschalter
Potenciometro mariposa
gases
заслонки
6
+ 21120-1148200-31
1)
1
Датчик положения дроссельной
Throttle position sensor
Capteur de papillon
Drosselklappenschalter
Potenciometro mariposa
gases
заслонки
7
21100-1107892-01
4
Винт M4x0,7x14
Screw M4x0.7x14
Vis M4x0,7x14
Schraube M4x0,7x14
Tornillo M4x0,7x14
1)
+ 11180-1148010-02
~
1
Патрубок дроссельный в сборе
Throttle valve housing assy
Tubulure à papillon complet
Drosselklappenstutzen komplett
Tubuladura de mariposa
en conjunto
A320
- 117 -

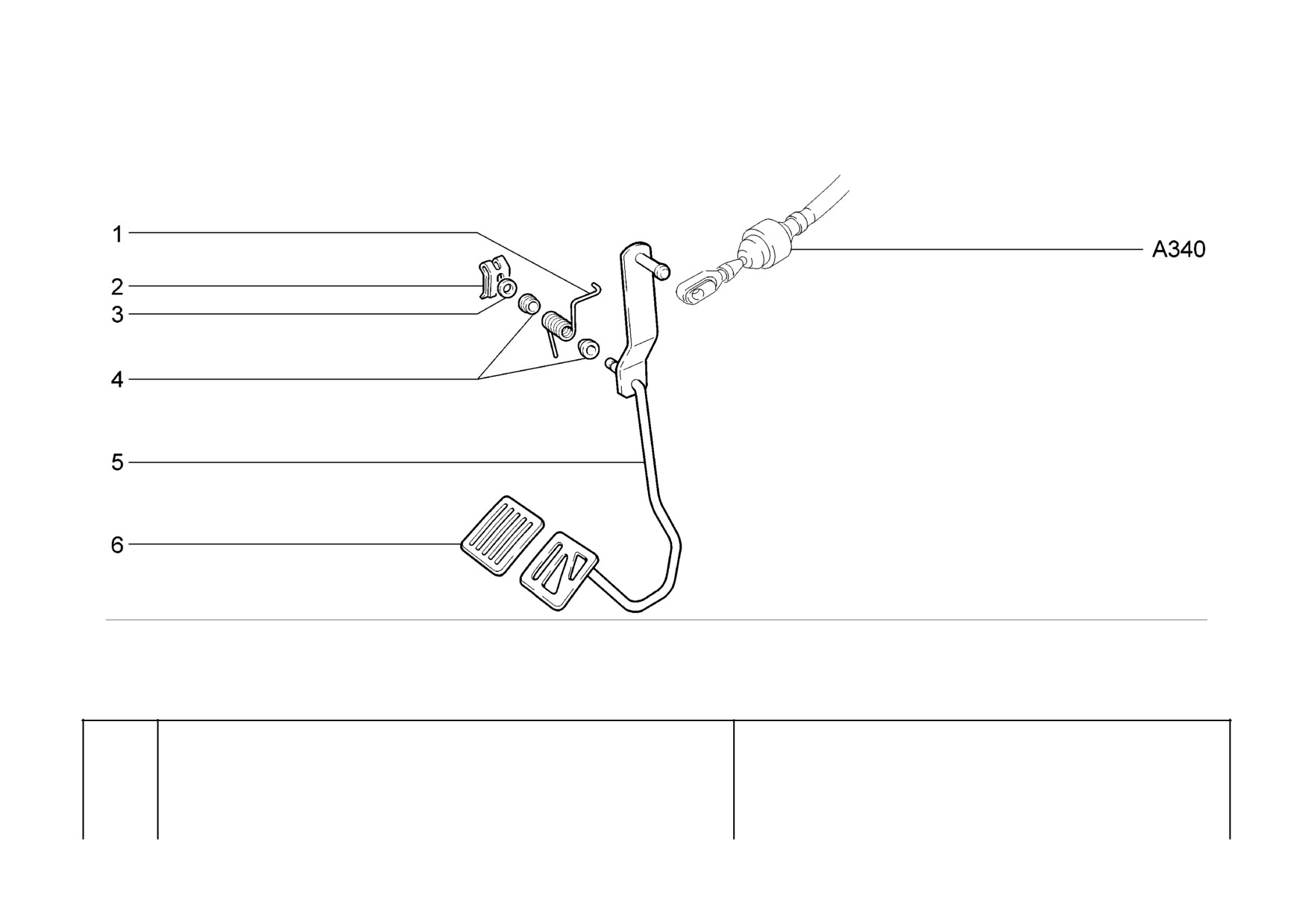

Педаль привода акселератора
21703-01
21721
Throttle drive pedal
21703-02
21723-01
A330
Pédale d'accélérateur
21703-03
21723-02
Gaspedal
21713-01
21723-03
Pedal del mando del acelerador
21713-02
- 118 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1108036-00
1 Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
2
+ 00001-0010640-76
1 Скоба стопорная
Retainer clip
Etrier d'arrêt
Sicherungsbügel
Grapa de fijación
3
+ 00001-0005196-01
1 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
4
+ 21080-1108052-00
2 Втулка
Bush
Douille
Buchse
Buje
5
+ 21100-1108013-00
1 Рычаг привода акселератора
Operating lever, accelerator
Levier de commande
Gaspedal
Palanca de mando del
d'accélérateur
acelerador
6
+ 21100-1108019-00
1 Накладка педали
Pedal pad
Couvre-pédale
Pedalauflage
Goma del pedal
A330
- 119 -
21713-03

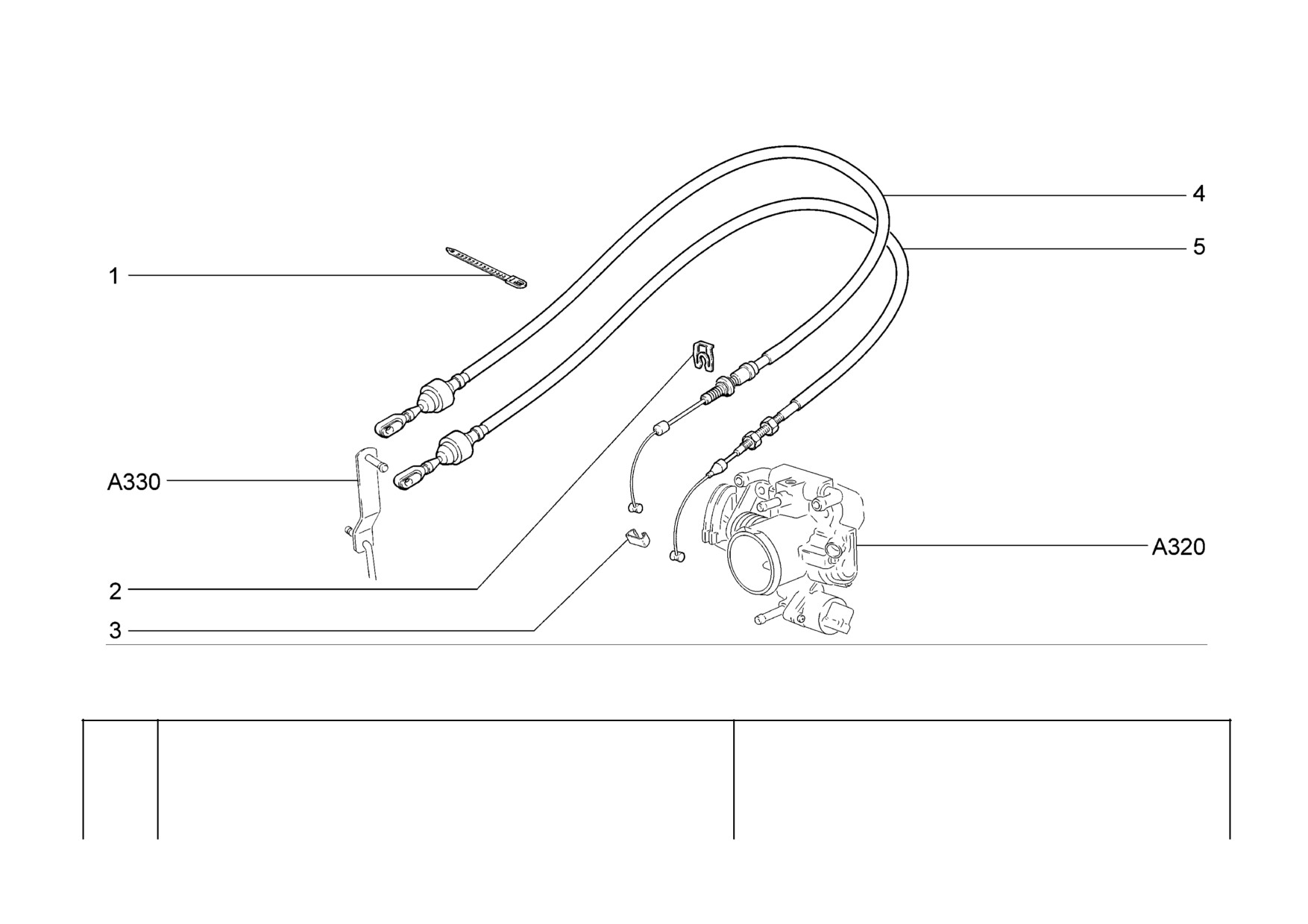

Привод акселератора
21703-01
21721
(01)
Throttle drive unit
21703-02
21723-01
A340
Commande d'accélérateur
21703-03
21723-02
Gaspedalbetätigung
21713-01
21723-03
Mando del acelerador
21713-02
- 120 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3724308-00
1 Хомут
Clip
Collier
Schelle
Abrazadera
2
+ 21230-1108163-00
1 Стопор
Stop
Arrêtoir
Sperrstück
Fiador
3
+ 21080-1108089-00
1 Защелка
Securing clip
Cliquet
Klinke
Fijador
4
+ 21104-1108054-00 ~
1 Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
4
+ 21104-1108054-01 ~
1 Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
5
+ 21103-1108054-00 ~
(01)
1 Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
5
+ 21103-1108054-01 ~
(01)
1 Трос привода акселератора
Accelerator cable
Câble de commande
Gaszug
Cable de mando del
d'accélérateur
acelerador
A340
- 121 -

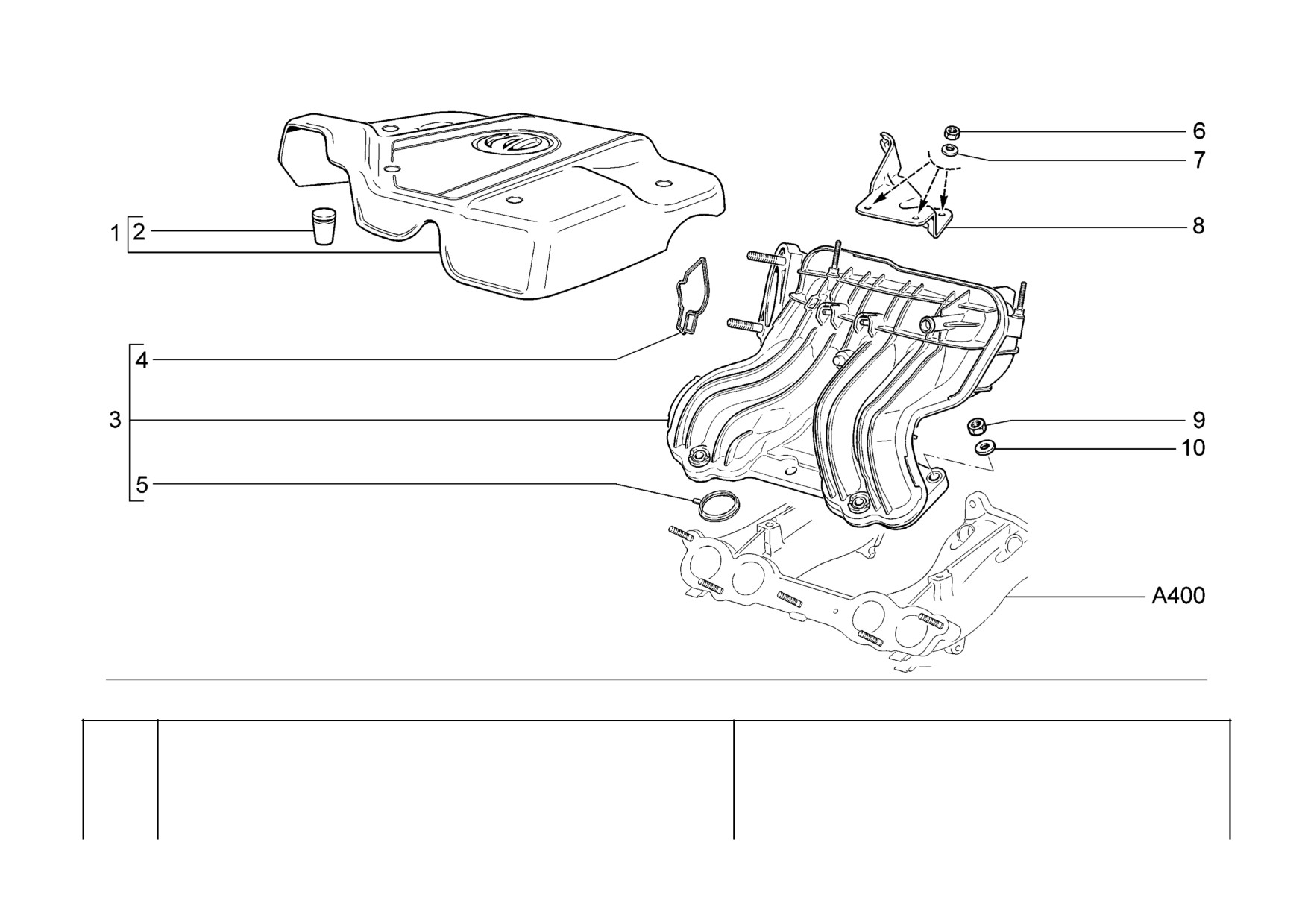

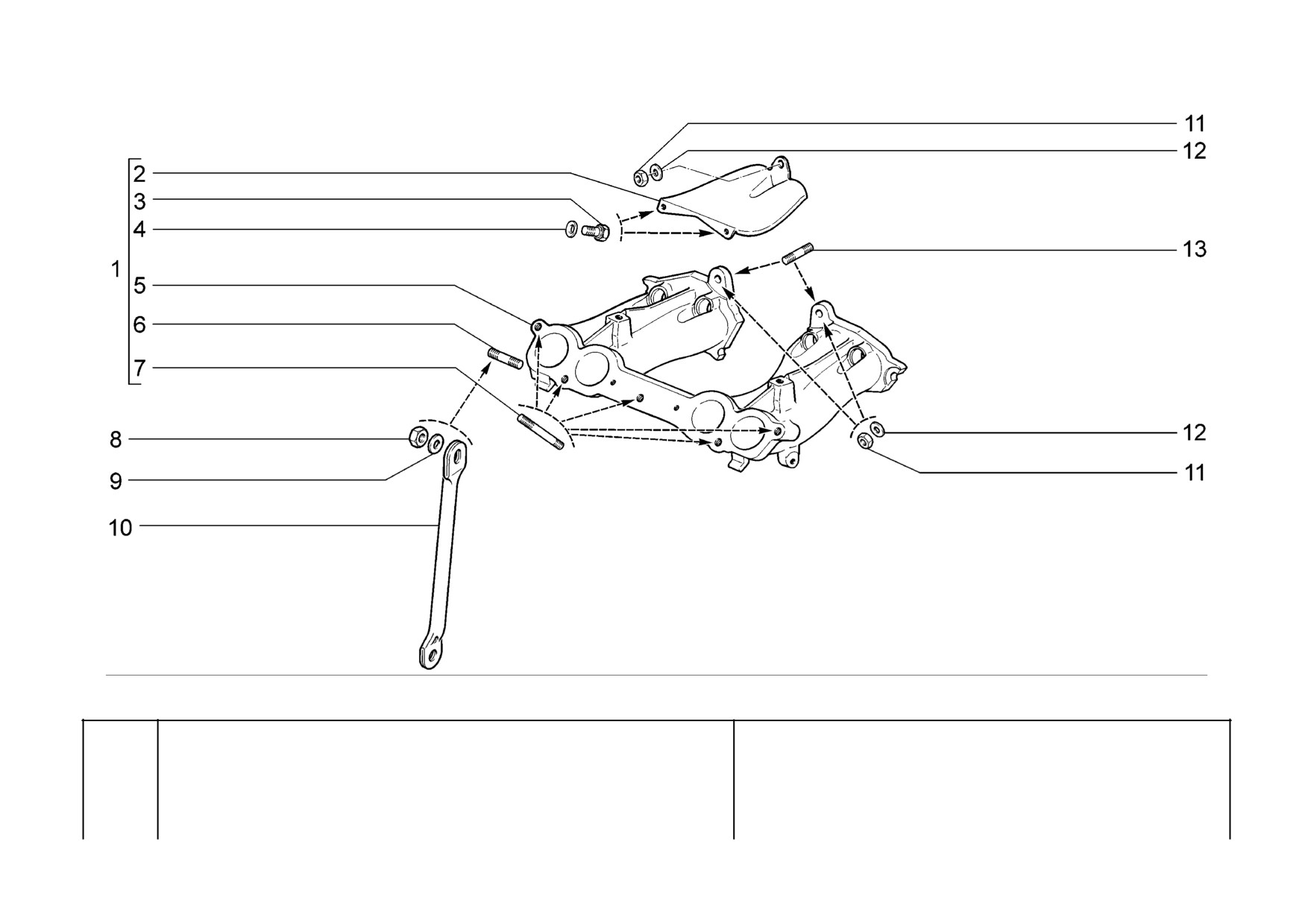

21721
Intake manifold
A400
Tubulure d'admission
Ansaugrohr
Tubo de admisión
- 122 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21110-1008014-40
1 Труба впускная
Intake manifold
Tubulure d'admission
Saugrohr
Tubo de admisión
2
+ 21110-1008044-00
1 Экран коллектора
Shield, manifold
Ecran de collecteur
Abschirmblech
Pantalla del collector
3
+ 00001-0009020-21
2 Болт М6х12
Bolt M6x12
Boulon M6x12
Schraube M6x12
Tornillo M6x12
4
+ 00001-0011977-73
2 Шайба
6 пружинная коническая Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
5
+ 21110-1008015-20
1 Труба впускная
Intake manifold
Tubulure d'admission
Saugrohr
Tubo de admisión
6
+ 00001-0035461-21
1 Шпилька M10x1,25x20
Stud M10x1.25x20
Goujon M10x1,25x20
Stift M10x1,25x20
Espárrago M10x1,25x20
7
+ 21114-1008082-00
5 Шпилька
Stud
Goujon
Gewindestift
Espárrago
8
+ 00001-0021647-21
1 Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
9
+ 00001-0026468-01
1 Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
10
+ 21110-1008078-00
1 Кронштейн
Bracket
Support
Halter
Soporte
11
+ 00001-0061008-11
4 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
12
+ 00001-0005196-01
3 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
13
+ 00001-0035435-21
2 Шпилька M8x25
Stud M8x25
Goujon M8x25
Stift M8x25
Espárrago M8x25
A400
- 123 -
21721
Intake module
A410
Bloc d'admission
Sauganlage
Módulo de admisión
- 124 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21110-1008650-00 ~
1 Экран модуля
Intake module cover
Écran du bloc d'admission
Ansaugmodulabdeckung
Pantalla del módulo
1
+ 21110-1008650-01 ~
1 Экран модуля
Intake module cover
Écran du bloc d'admission
Ansaugmodulabdeckung
Pantalla del módulo
2
+ 21120-1008658-00
4 Опора экрана
Mounting rubber
Appui
Lagerung
Apoyo
3
+ 21110-1008600-00 ~
1 Модуль впуска
Intake module
Bloc d'admission
Ansaugmodul
Módulo de admisión
3
+ 21110-1008600-02 ~
1 Модуль впуска
Intake module
Bloc d'admission
Ansaugmodul
Módulo de admisión
4
+ 21120-1008636-00
1 Уплотнитель дроссельного
Throttle body seal
Joint d'étanchéité du boîtier de
Drosselstutzendichtung
Empaquetadura de la
papillon
tubuladura de
патрубка
estrangulación
5
+ 21120-1008638-00
4 Уплотнитель газового канала
Intake manifold O-ring
Joint d'étanchéité du canal de
Dichtring
Empaquetadura del canal
gaz
de gas
6
+ 00001-0058962-11
3 Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
7
+ 00001-0011974-73
3 Шайба 6 специальная
Special washer 6
Rondelle spéciale 6
Sonderscheibe 6
Arandela 6 especial
8
+ 21114-1008050-00
1 Кронштейн
Bracket
Support
Halter
Soporte
9
+ 00001-0061008-11
5 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
10
+ 00001-0005196-01
5 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
A410
- 125 -
содержание .. 5 6 7 8 ..
