LADA PRIORA. Каталог деталей и сборочных единиц - часть 5

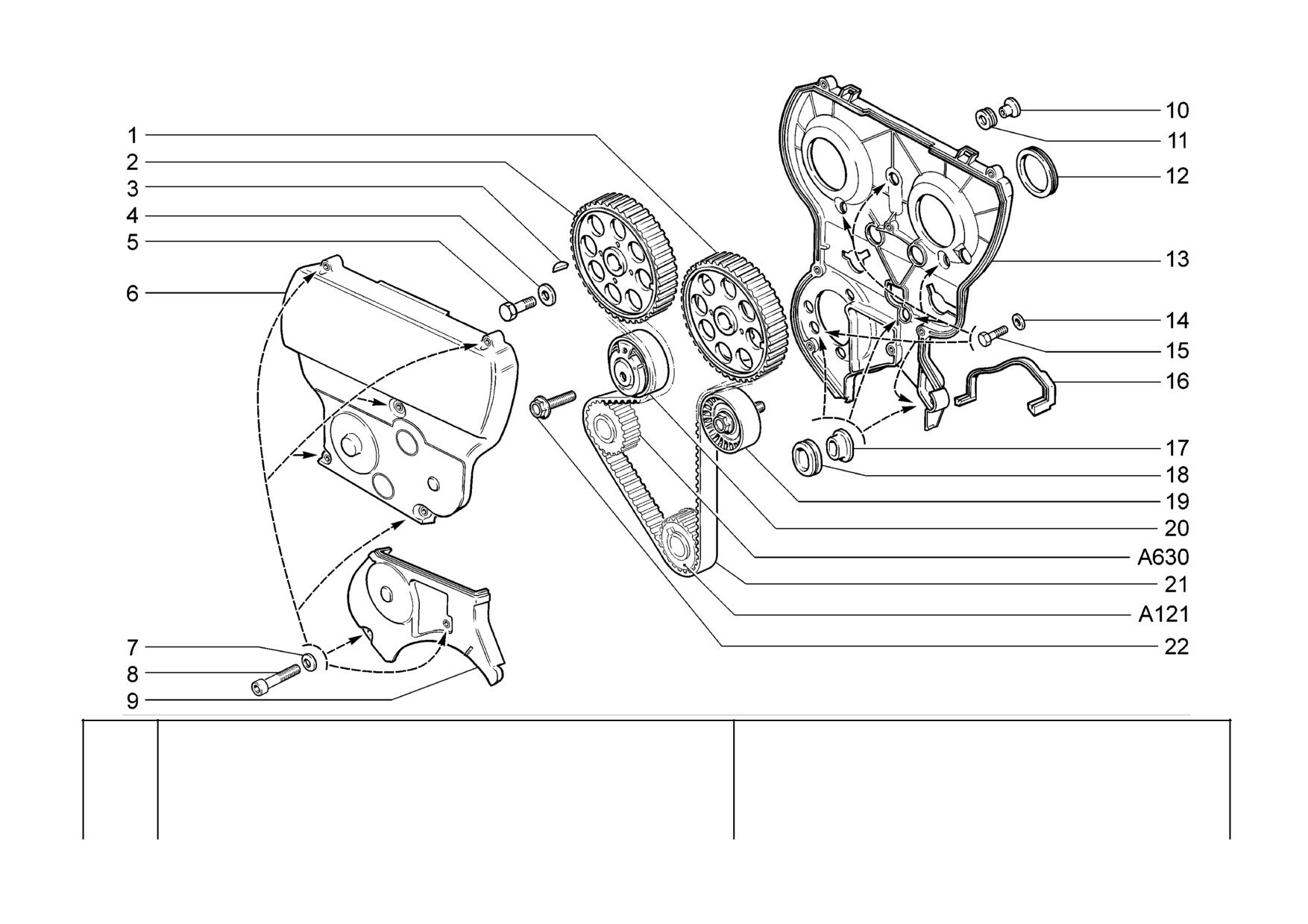

Привод распределительных валов
21703-02
21723-02
Camshaft drive
21703-03
21723-03
A141
Commande des arbres à cames
21713-01
Nockenwellenantriebe
21713-02
Mando de los árboles de levas
21713-03
- 84 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21126-1006019-00
1
Шкив зубчатый впускного
Inlet camshaft toothed pulley
Pignon d'arbre à cames
Nockenwellenrad
Piñón del arbol de levas
d'admision
распредвала
2
+ 21126-1006031-00
1
Шкив зубчатый выпускного
Outlet camshaft toothed pulley
Pignon d'arbre à cames
Nockenwellenrad
Piñón del arbol de levas
d'échappement
распредвала
3
+ 21080-1005017-00
3
Шпонка
4x5
Key 4x5
Clavette 4x5
Keil 4x5
Chaveta 4x5
4
+ 21080-1006021-00
2
Шайба
Washer
Rondelle
Scheibe
Arandela
5
+ 21120-1006058-00
2
Болт
Bolt
Boulon
Schraube
Tornillo
6
+ 21124-1006226-00
(10,11,15,110)
1
Крышка передняя верхняя
Upper cover, front
Carter avant supérieur
Zahnriemenabdeckung, vorne
Tapa delantera superior
(115,140)
hinten
6
+ 21124-1006226-40
1
Крышка передняя верхняя
Upper cover, front
Carter avant supérieur
Zahnriemenabdeckung, vorne
Tapa delantera superior
hinten
7
+ 00001-0011977-73
7
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
8
+ 21110-1144026-00
7
Винт крепления рампы
Rail securing screw
Vis de fixation de rampe
Befestigungsschraube für
Tornillo de fijación tubo
Kraftstoffsammelrohr
distribuidor combustible
9
+ 21124-1006218-00
1
Крышка передняя нижняя
Lower cover, front
Carter avant inférieur
Zahnriemenabdeckung, vorne
Tapa delantera inferior
unten
10
+ 21120-1006162-00
3
Втулка
Bush
Bague
Buchse
Casquillo
11
+ 21120-1006148-00
3
Втулка
Bush
Manchon
Buchse
Casquillo
12
+ 21120-1006216-00
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
13
+ 21124-1006209-00
1
Крышка защитная задняя
Protective cover
Carter
Zahnriemenabdeckung
Tapa protectora
14
+ 00001-0026437-01
6
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
15
+ 00001-0009024-21
6
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
16
+ 11183-1006322-00
1
Уплотнитель
Seal
Joint d'étanchéité
Dichtungsprofil
Empaquetadura
17
+ 21124-1006162-00
3
Втулка
Bush
Bague
Buchse
Casquillo
18
+ 21124-1006148-00
3
Втулка
Bush
Manchon
Buchse
Casquillo
19
+ 21126-1006135-00
1
Ролик опорный
Roller
Galet d'appui
Stützrolle
Rodillo de apoyo
20
+ 21126-1006238-00
1
Натяжитель автоматический
Timing belt automatic tensioner
Tendeur automatique de
automatischer
Tensor de correa dentada
courroie crantée
Zahnriemenspanner
automático
зубчатого ремня
21
+ 21126-1006040-00
1
Ремень зубчатый
Timing belt
Courroie crantée
Zahnriemen
Correa dentada
22
+ 21120-1001371-00
1
Болт М10х1,25х55
Bolt M10x1.25x55
Boulon M10x1,25x55
Schraube M10x1,25x55
Tornillo M10x1,25x55
A141
- 85 -

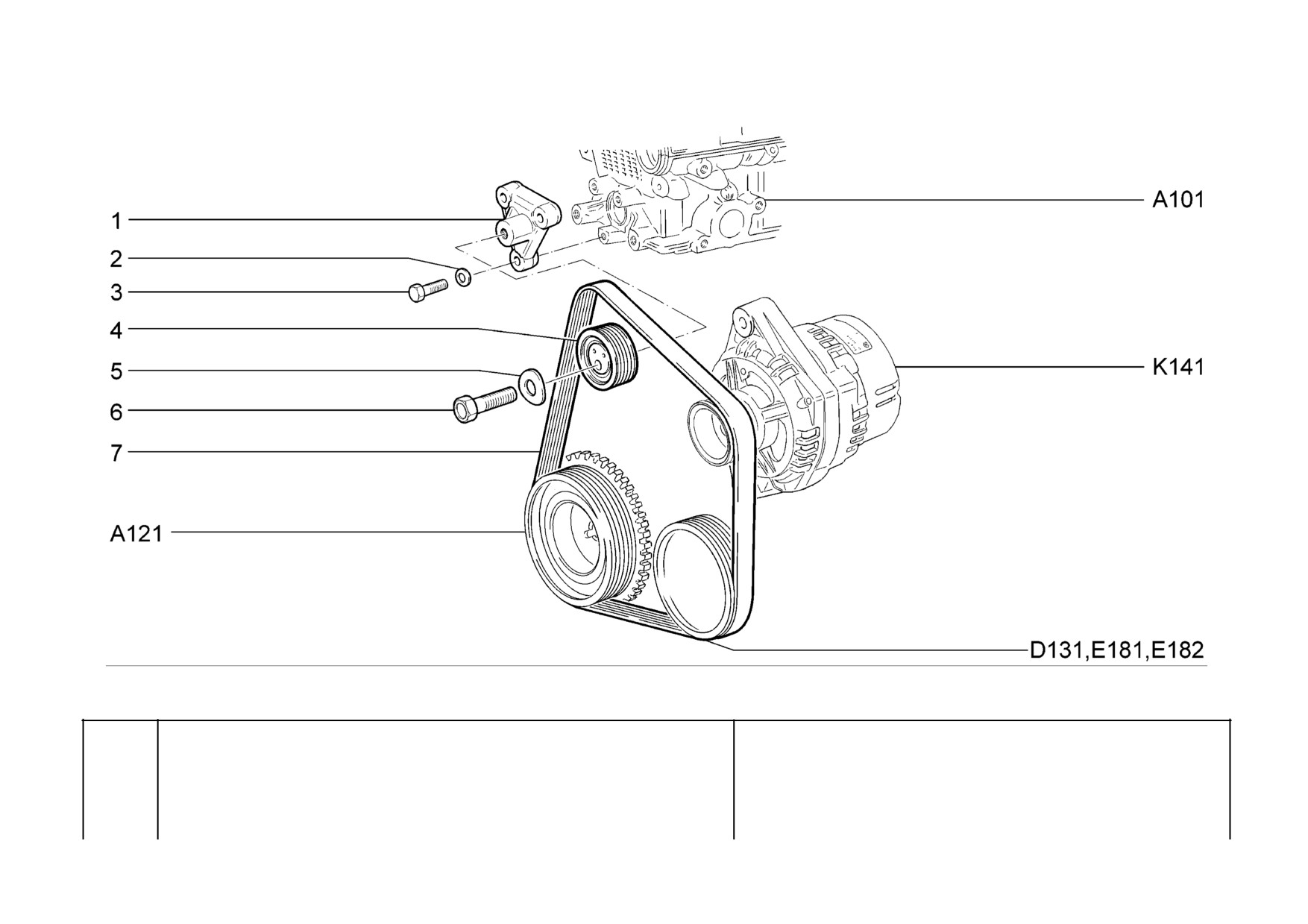

Привод вспомогательных агрегатов
21703-02
21723-02
Auxiliary units drive
21703-03
21723-03
A145
Commande des organes auxiliaires
21713-01
Hilfsaggregateantrieb
21713-02
Mando de unidades auxiliares
21713-03
- 86 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21104-1041084-00
1 Кронштейн
Bracket
Support
Halter
Soporte
2
+ 00001-0005196-01
3 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
+ 00001-0060440-21
3 Болт М8х40
Bolt M8x40
Boulon M8x40
Schraube M8x40
Tornillo M8x40
4
+ 21100-1041056-00 ~
1 Ролик натяжителя
Tensioner roller
Galet-tendeur
Spannrolle
Rodillo tensor
4
+ 21100-1041056-01 ~
1 Ролик натяжителя
Tensioner roller
Galet-tendeur
Spannrolle
Rodillo tensor
5
+ 00001-0026014-73
1 Шайба
10 волнистая
Wave-type washer 10
Rondelle ondulée 10
Scheibe 10, wellenförmige
Arandela 10 ondulada
6
+ 00001-0013070-21
1 Болт М10х1,25х40
Bolt M10x1.25x40
Boulon M10x1,25x40
Schraube M10x1,25x40
Tornillo M10x1,25x40
7
+ 21100-1041020-00
1 Ремень привода
Drive belt
Courroie de commande
Generatorantriebsriemen
Correa de alternador
вспомогательных агрегатов
A145
- 87 -

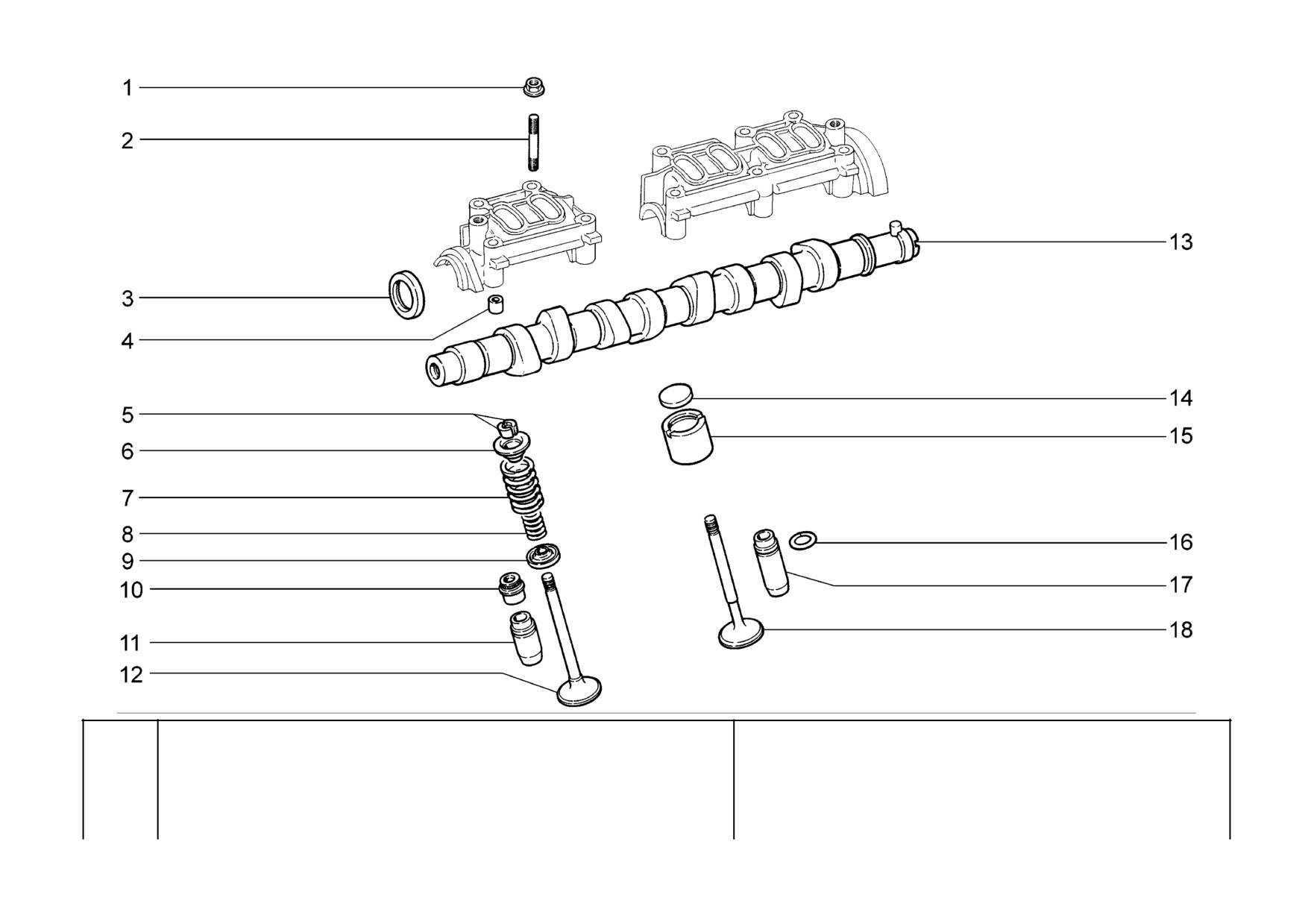

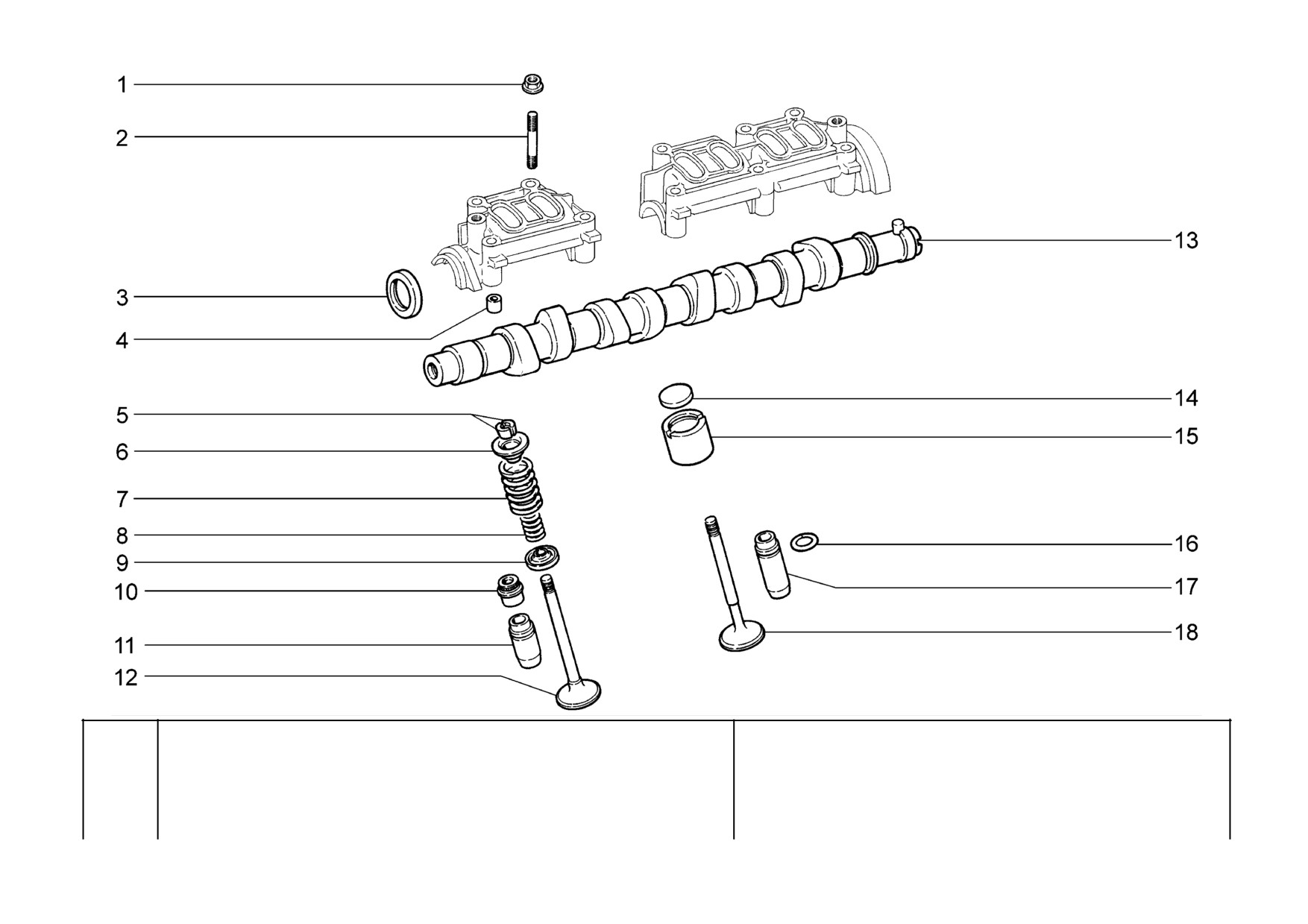

21721
Valve train
A150
Mécanisme de distribution
Motorsteuerung
Mecanismo de distribución de gas
- 88 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-3701686-00
2)
10
Гайка
Nut
Ecrou
Mutter
Tuerca
2
+ 00001-0035441-21
2)
4
Шпилька M8x55
Stud M8x55
Goujon M8x55
Stift M8x55
Espárrago M8x55
2
+ 21080-1006038-00
2)
6
Шпилька M8x1,25x47
Stud M8x1.25x47
Goujon M8x1,25x47
Stift M8x1,25x47
Espárrago M8x1,25x47
3
+ 21080-1005034-00
~
1
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
3
+ 21080-1005034-01
~
1
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
3
+ 21080-1005034-03
~
1
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
4
+ 21010-1003017-00
2)
4
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
5
+ 21080-1007028-00
16
Сухарь клапана
Collet, valve
Taquet de soupape
Ventilkegelstück
Dado de la válvula
6
+ 21080-1007025-00
8
Тарелка пружины
Spring cap
Cuvette de ressort
Federteller
Platillo del muelle
7
+ 21080-1007020-00
8
Пружина клапана наружная
Outer valve spring
Ressort extérieur
Außenfeder
Muelle exterior
8
+ 21080-1007021-00
8
Пружина клапана внутренняя
Inner valve spring
Ressort intérieur
Innenfeder
Muelle interior
9
+ 21080-1007022-00
8
Шайба опорная
Backing washer
Rondelle d'appui
Unterlegscheibe
Arandela de apoyo
10
+ 21080-1007026-02
~
8
Колпачок маслоотражательный
Oil deflector cap
Capuchon pare-huile
Ventilschaftdichtung
Capacete deflector de
aceite
10
+ 21080-1007026-03
~
8
Колпачок маслоотражательный
Oil deflector cap
Capuchon pare-huile
Ventilschaftdichtung
Capacete deflector de
aceite
11
+ 21080-1007032-20
2)
4
Втулка направляющая
+0,02 мм
Guide sleeve +0.02 mm
Guide de soupape +0,02 mm
Führungsbuchse +0,02 mm
Casquillo guía +0,02 mm
11
+ 21080-1007032-22
2)
4
Втулка направляющая
+0,22 мм
Guide sleeve +0.22 mm
Guide de soupape +0,22 mm
Führungsbuchse +0,22 mm
Casquillo guía +0,22 mm
12
+ 21080-1007010-00
4
Клапан впускной
Inlet valve
Soupape d'admision
Einlaßventil
Válvula de admision
13
+ 21110-1006010-00
1
Вал распределительный
Camshaft
Arbre à cames
Nockenwelle
Arbol de levas
14
+ 21080-1007056-00
^
8
Шайба регулировочная
3,00
Shim 3,00
Rondelle de calage 3,00
Einstellscheibe 3,00
Arandela de ajuste 3,00
14
+ 21080-1007056-10
^
8
Шайба регулировочная
3,05
Shim 3,05
Rondelle de calage 3,05
Einstellscheibe 3,05
Arandela de ajuste 3,05
14
+ 21080-1007056-11
^
8
Шайба регулировочная
3,10
Shim 3,10
Rondelle de calage 3,10
Einstellscheibe 3,10
Arandela de ajuste 3,10
14
+ 21080-1007056-12
^
8
Шайба регулировочная
3,15
Shim 3,15
Rondelle de calage 3,15
Einstellscheibe 3,15
Arandela de ajuste 3,15
14
+ 21080-1007056-13
^
8
Шайба регулировочная
3,20
Shim 3,20
Rondelle de calage 3,20
Einstellscheibe 3,20
Arandela de ajuste 3,20
14
+ 21080-1007056-14
^
8
Шайба регулировочная
3,25
Shim 3,25
Rondelle de calage 3,25
Einstellscheibe 3,25
Arandela de ajuste 3,25
14
+ 21080-1007056-15
^
8
Шайба регулировочная
3,30
Shim 3,30
Rondelle de calage 3,30
Einstellscheibe 3,30
Arandela de ajuste 3,30
14
+ 21080-1007056-16
^
8
Шайба регулировочная
3,35
Shim 3,35
Rondelle de calage 3,35
Einstellscheibe 3,35
Arandela de ajuste 3,35
14
+ 21080-1007056-18
^
8
Шайба регулировочная
3,40
Shim 3,40
Rondelle de calage 3,40
Einstellscheibe 3,40
Arandela de ajuste 3,40
14
+ 21080-1007056-20
^
8
Шайба регулировочная
3,45
Shim 3,45
Rondelle de calage 3,45
Einstellscheibe 3,45
Arandela de ajuste 3,45
14
+ 21080-1007056-22
^
8
Шайба регулировочная
3,50
Shim 3,50
Rondelle de calage 3,50
Einstellscheibe 3,50
Arandela de ajuste 3,50
14
+ 21080-1007056-24
^
8
Шайба регулировочная
3,55
Shim 3,55
Rondelle de calage 3,55
Einstellscheibe 3,55
Arandela de ajuste 3,55
A150
- 89 -
21721
Valve train
A150
Mécanisme de distribution
Motorsteuerung
Mecanismo de distribución de gas
- 90 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
14
+ 21080-1007056-26
^
8
Шайба
регулировочная
3,60
Shim 3,60
Rondelle de calage 3,60
Einstellscheibe 3,60
Arandela de ajuste 3,60
14
+ 21080-1007056-28
^
8
Шайба
регулировочная
3,65
Shim 3,65
Rondelle de calage 3,65
Einstellscheibe 3,65
Arandela de ajuste 3,65
14
+ 21080-1007056-30
^
8
Шайба
регулировочная
3,70
Shim 3,70
Rondelle de calage 3,70
Einstellscheibe 3,70
Arandela de ajuste 3,70
14
+ 21080-1007056-32
^
8
Шайба
регулировочная
3,75
Shim 3,75
Rondelle de calage 3,75
Einstellscheibe 3,75
Arandela de ajuste 3,75
14
+ 21080-1007056-34
^
8
Шайба
регулировочная
3,80
Shim 3,80
Rondelle de calage 3,80
Einstellscheibe 3,80
Arandela de ajuste 3,80
14
+ 21080-1007056-36
^
8
Шайба
регулировочная
3,85
Shim 3,85
Rondelle de calage 3,85
Einstellscheibe 3,85
Arandela de ajuste 3,85
14
+ 21080-1007056-38
^
8
Шайба
регулировочная
3,90
Shim 3,90
Rondelle de calage 3,90
Einstellscheibe 3,90
Arandela de ajuste 3,90
14
+ 21080-1007056-40
^
8
Шайба
регулировочная
3,95
Shim 3,95
Rondelle de calage 3,95
Einstellscheibe 3,95
Arandela de ajuste 3,95
14
+ 21080-1007056-42
^
8
Шайба
регулировочная
4,00
Shim 4,00
Rondelle de calage 4,00
Einstellscheibe 4,00
Arandela de ajuste 4,00
14
+ 21080-1007056-44
^
8
Шайба
регулировочная
4,05
Shim 4,05
Rondelle de calage 4,05
Einstellscheibe 4,05
Arandela de ajuste 4,05
14
+ 21080-1007056-46
^
8
Шайба
регулировочная
4,10
Shim 4,10
Rondelle de calage 4,10
Einstellscheibe 4,10
Arandela de ajuste 4,10
14
+ 21080-1007056-48
^
8
Шайба
регулировочная
4,15
Shim 4,15
Rondelle de calage 4,15
Einstellscheibe 4,15
Arandela de ajuste 4,15
14
+ 21080-1007056-50
^
8
Шайба
регулировочная
4,20
Shim 4,20
Rondelle de calage 4,20
Einstellscheibe 4,20
Arandela de ajuste 4,20
14
+ 21080-1007056-52
^
8
Шайба
регулировочная
4,25
Shim 4,25
Rondelle de calage 4,25
Einstellscheibe 4,25
Arandela de ajuste 4,25
14
+ 21080-1007056-54
^
8
Шайба
регулировочная
4,30
Shim 4,30
Rondelle de calage 4,30
Einstellscheibe 4,30
Arandela de ajuste 4,30
14
+ 21080-1007056-56
^
8
Шайба
регулировочная
4,35
Shim 4,35
Rondelle de calage 4,35
Einstellscheibe 4,35
Arandela de ajuste 4,35
14
+ 21080-1007056-58
^
8
Шайба
регулировочная
4,40
Shim 4,40
Rondelle de calage 4,40
Einstellscheibe 4,40
Arandela de ajuste 4,40
14
+ 21080-1007056-60
^
8
Шайба
регулировочная
4,45
Shim 4,45
Rondelle de calage 4,45
Einstellscheibe 4,45
Arandela de ajuste 4,45
14
+ 21080-1007056-62
^
8
Шайба
регулировочная
4,50
Shim 4,50
Rondelle de calage 4,50
Einstellscheibe 4,50
Arandela de ajuste 4,50
15
+ 21080-1007055-00
8
Толкатель
Tappet
Poussoir
Ventilstößel
Empujador
16
+ 21010-1007035-00
2)
8
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
17
+ 21080-1007033-20
2)
4
Втулка направляющая
+0,02
мм
Guide sleeve +0.02 mm
Guide de soupape +0,02 mm
Führungsbuchse +0,02 mm
Casquillo guía +0,02 mm
17
+ 21080-1007033-22
2)
4
Втулка направляющая
+0,22
мм
Guide sleeve +0.22 mm
Guide de soupape +0,22 mm
Führungsbuchse +0,22 mm
Casquillo guía +0,22 mm
18
+ 21080-1007012-00
4
Клапан выпускной
Outlet valve
Soupape d'échappement
Auslaßventil
Válvula de escape
2)
+ 11180-1003011-00
1
Головка блока цилиндров
Cylinder head
Culasse
Zylinderkopf
Culata
A150
- 91 -

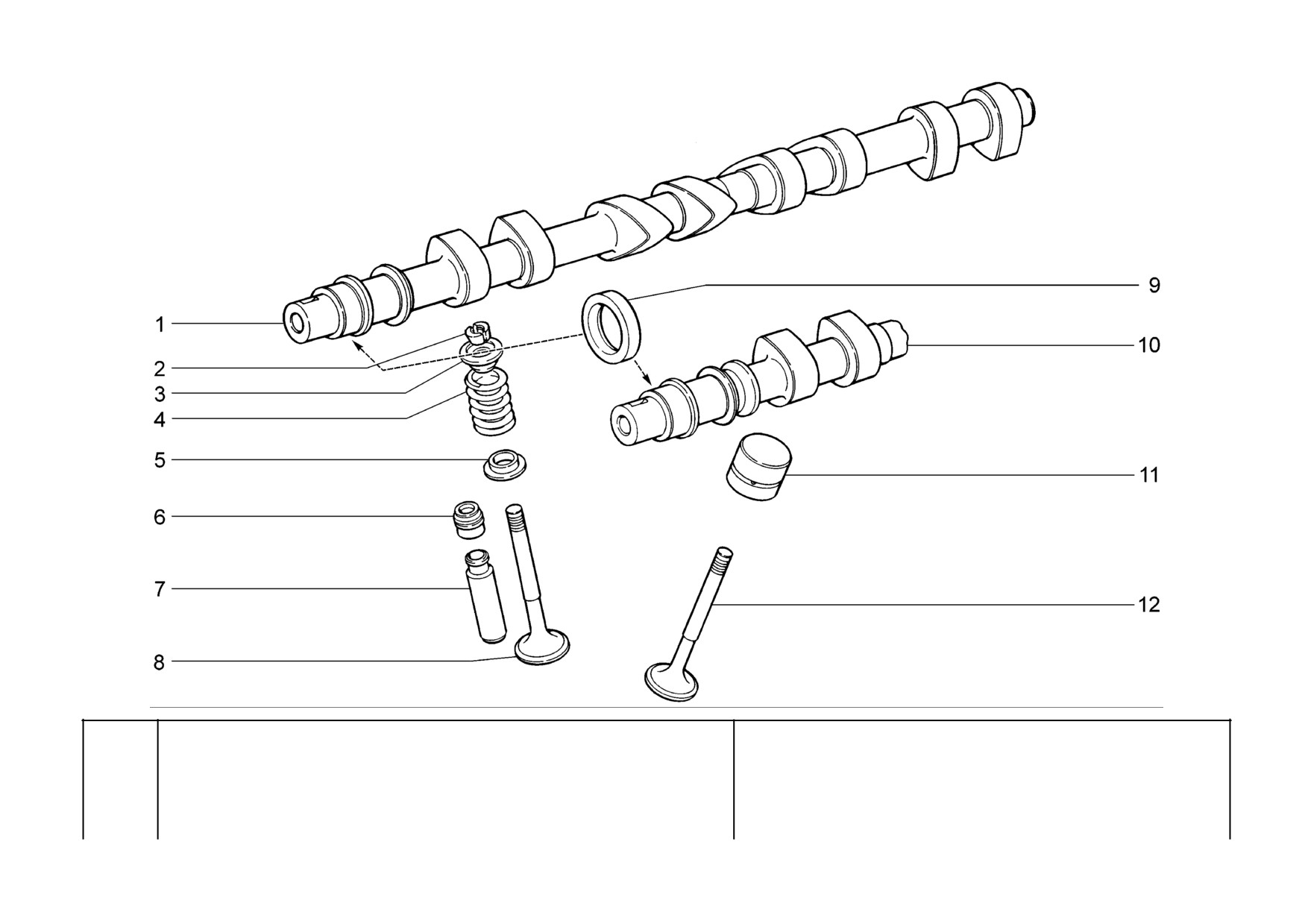

Механизм газораспределительный
21703-02
21723-02
Valve train
21703-03
21723-03
A151
Mécanisme de distribution
21713-01
Motorsteuerung
21713-02
Mecanismo de distribución de gas
21713-03
- 92 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1006014-00
1
Вал распределительный
Camshaft, outlet valves
Arbre à cames d'échappement
Nockenwelle
Arbol de levas
выпускной
2
+ 21120-1007028-00
32
Сухарь клапана
Collet, valve
Taquet de soupape
Ventilkegelstück
Dado de la válvula
3
+ 21120-1007025-00
16
Тарелка пружины
Spring cap
Cuvette de ressort
Federteller
Platillo del muelle
4
+ 21120-1007020-00
~
16
Пружина клапана
Valve spring
Ressort de soupape
Feder
Muelle de la válvula
4
+ 21120-1007020-01
~
16
Пружина клапана
Valve spring
Ressort de soupape
Feder
Muelle de la válvula
4
+ 21120-1007020-02
~
16
Пружина клапана
Valve spring
Ressort de soupape
Feder
Muelle de la válvula
4
+ 21120-1007020-03
~
16
Пружина клапана
Valve spring
Ressort de soupape
Feder
Muelle de la válvula
5
+ 21120-1007022-00
16
Шайба опорная
Backing washer
Rondelle d'appui
Unterlegscheibe
Arandela de apoyo
6
+ 21120-1007026-00
~
16
Колпачок маслоотражающий
Oil deflector cap
Capuchon pare-huile
Ventilschaftdichtung
Capacete deflector de
aceite
6
+ 21120-1007026-02
~
16
Колпачок маслоотражающий
Oil deflector cap
Capuchon pare-huile
Ventilschaftdichtung
Capacete deflector de
aceite
6
+ 21120-1007026-03
~
16
Колпачок маслоотражающий
Oil deflector cap
Capuchon pare-huile
Ventilschaftdichtung
Capacete deflector de
aceite
7
+ 21120-1007032-20
16
Втулка направляющая
+0,02 мм
Guide sleeve +0.02 mm
Guide de soupape +0,02 mm
Führungsbuchse +0,02 mm
Casquillo guía +0,02 mm
7
+ 21120-1007032-22
16
Втулка направляющая
+0,22 мм
Guide sleeve +0.22 mm
Guide de soupape +0,22 mm
Führungsbuchse +0,22 mm
Casquillo guía +0,22 mm
8
+ 21120-1007012-01
~
8
Клапан выпускной
Outlet valve
Soupape d'échappement
Auslaßventil
Válvula de escape
8
+ 21120-1007012-02
~
8
Клапан выпускной
Outlet valve
Soupape d'échappement
Auslaßventil
Válvula de escape
8
+ 21120-1007012-03
~
8
Клапан выпускной
Outlet valve
Soupape d'échappement
Auslaßventil
Válvula de escape
9
+ 21080-1005034-00
~
2
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
9
+ 21080-1005034-01
~
2
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
9
+ 21080-1005034-02
~
2
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
9
+ 21080-1005034-03
~
2
Сальник коленвала передний
Oil seal, crankshaft, front
Garniture d'étanchéité AV de
Wellendichtring vorne
Retén del cigüeñal
vilebrequin
delantero
10
+ 21120-1006015-00
1
Вал распределительный
Camshaft, inlet valves
Arbre à cames d'admision
Nockenwelle
Arbol de levas
впускной
11
+ 21120-1007300-01
~
16
Толкатель гидравлический
Tappet, hydraulic
Poussoir hydraulique
Hydraulikstößel
Empujador hidráulico
11
+ 21120-1007300-02
~
16
Толкатель гидравлический
Tappet, hydraulic
Poussoir hydraulique
Hydraulikstößel
Empujador hidráulico
12
+ 21120-1007010-01
~
8
Клапан впускной
Inlet valve
Soupape d'admision
Einlaßventil
Válvula de admisión
12
+ 21120-1007010-02
~
8
Клапан впускной
Inlet valve
Soupape d'admision
Einlaßventil
Válvula de admisión
12
+ 21120-1007010-03
~
8
Клапан впускной
Inlet valve
Soupape d'admision
Einlaßventil
Válvula de admisión
A151
- 93 -
21713-03
(02)

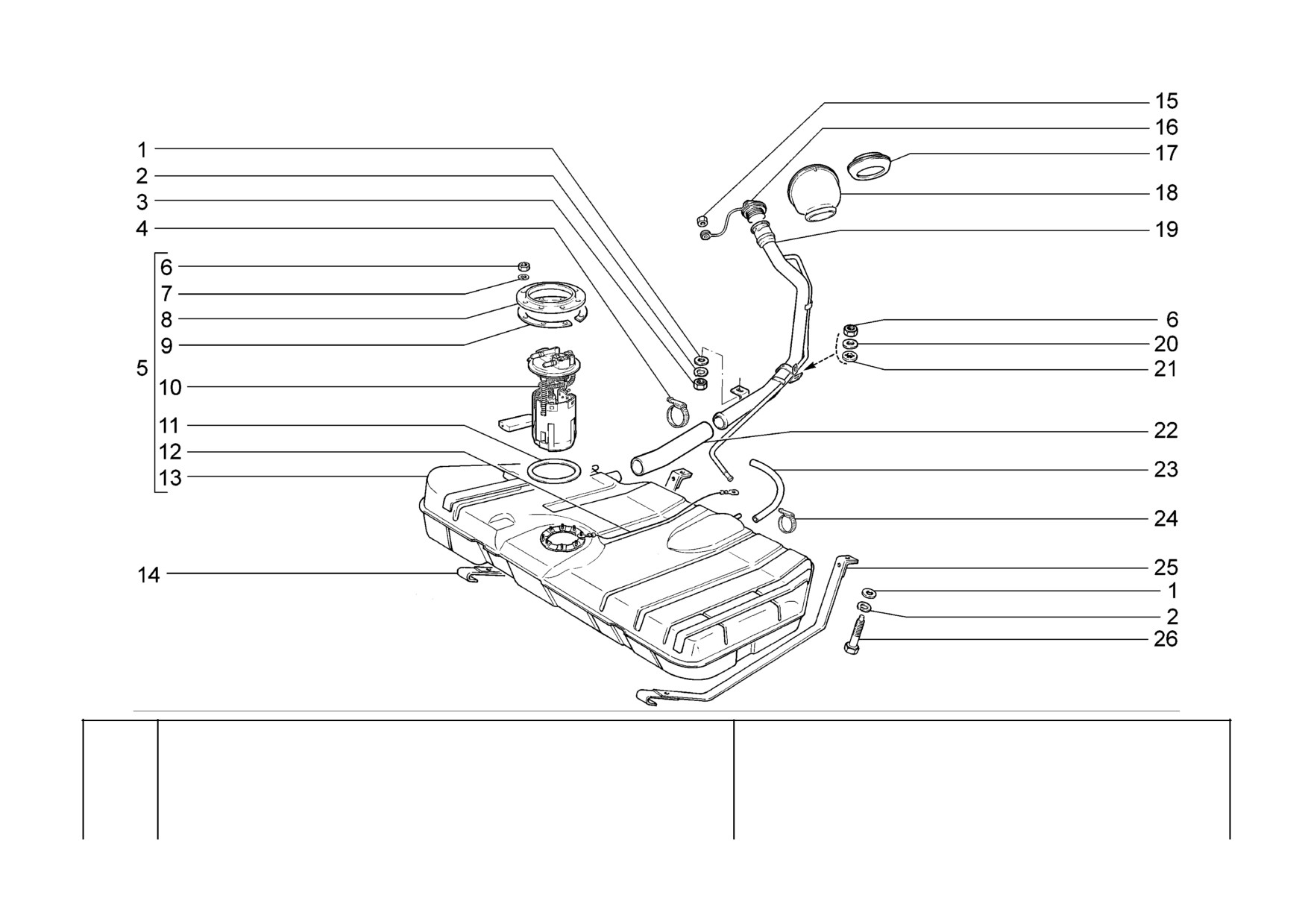

Бак топливный
21703-01
21721
(01)
Fuel tank
21703-02
21723-01
A200
Réservoir à carburant
21703-03
21723-02
Kraftstofftank
21713-01
(02)
21723-03
Depósito de combustible
21713-02
(02)
- 94 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0026470-01
3
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
2
+ 00001-0005166-70
3
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
3
+ 00001-0061008-11
1
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
4
08430
-->10.08
+ 21080-1101400-00
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
4
8430
10.08-->
+ 21700-1101400-00
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
5
+ 21101-1101007-20
1
Бак топливный
Fuel tank
Réservoir à carburant
Kraftstofftank
Depósito de combustible
5
+ 21101-1101007-30
(01)(02)
1
Бак топливный
Fuel tank
Réservoir à carburant
Kraftstofftank
Depósito de combustible
6
+ 00001-0058962-11
9
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
7
+ 00001-0005164-70
8
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
8
+ 21103-1101178-00
1
Кольцо прижимное
Tensioning ring
Bague de serrage
Andrückring
Anillo de apriete
9
21101-1101206-00
1
Кольцо дистанционное
Distance ring
Bague entretoise
Abstandsring
Anillo distanciador
10
+ 21101-1139009-00
~
1
Электробензонасос
Electric fuel pump
Pompe à essence électrique
E-Kraftstoffpumpe
Bomba de combusible
eléctrica
10
+ 21101-1139009-01
~
1
Электробензонасос
Electric fuel pump
Pompe à essence électrique
E-Kraftstoffpumpe
Bomba de combusible
eléctrica
10
+ 21101-1139009-02
~
1
Электробензонасос
Electric fuel pump
Pompe à essence électrique
E-Kraftstoffpumpe
Bomba de combusible
eléctrica
11
+ 21103-1101138-10
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
11
+ 21103-1101138-11
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
12
+ 21101-1101136-00
1
Провод массы наливной
трубы
Fuel filler earth lead
Câble de masse de goulotte de
Masseleiter des Einfühllrohres
Cable de masa del tubo
remplissage
de llenado
13
+ 21101-1101011-00
(01)(02)
1
Бак топливный
Fuel tank
Réservoir à carburant
Kraftstofftank
Depósito de combustible
13
+ 21103-1101011-20
1
Бак топливный
Fuel tank
Réservoir à carburant
Kraftstofftank
Depósito de combustible
14
+ 21100-1101126-00
1
Хомут бака
Fuel tank strap
Collier de réservoir
Tankschelle
Abrazadera de depósito
15
+ 00001-0007940-11
1
Гайка M4 низкая
Thin nut M4
Ecrou bas M4
Flachmutter M4
Tuerca M4 baja
16
+ 21103-1103010-02
~
1
Пробка топливного бака
Fuel filler cap
Bouchon de réservoir à
Tankverschluß
Tapón de depósito
carburant
combustible
16
+ 21103-1103010-03
~
1
Пробка топливного бака
Fuel filler cap
Bouchon de réservoir à
Tankverschluß
Tapón de depósito
carburant
combustible
17
+ 21710-1101085-00
(02)
1
Уплотнитель
Seal
Joint d'étanchéité
Dichtring
Empaquetadura
18
+ 21700-1101150-00
1
Облицовка горловины
Filler neck cover
Enjoliveur de goulotte de
Einfüllstutzen-Verkleidung
Funda de goma de la
remplissage
boca de llenado
наливной трубы
19
+ 21103-1101054-50
1
Труба наливная
Fuel filler
Goulotte de remplissage
Einfüllrohr
Tubo de llenado
19
+ 21120-1101054-00
(01)
1
Труба наливная
Fuel filler
Goulotte de remplissage
Einfüllrohr
Tubo de llenado
19
+ 21710-1101054-00
(02)
1
Труба наливная
Fuel filler
Goulotte de remplissage
Einfüllrohr
Tubo de llenado
20
+ 00001-0026444-01
1
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
21
+ 00001-0025990-71
1
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
22
+ 21103-1101070-10
1
Шланг воздушный
250 мм
Hose 250 mm
Tuyau 250 mm
Schlauch 250 mm
Manguera 250 mm
23
+ 21103-1101080-12
1
Шланг
Hose
Tuyau
Schlauch
Manguera
24
+ 21080-1300080-60
~
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
24
+ 21080-1300080-61
~
2
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
25
+ 21100-1101114-00
1
Хомут бака
Fuel tank strap
Collier de réservoir
Tankschelle
Abrazadera de depósito
26
+ 21100-1101176-00
2
Болт хомута
Bolt, strap
Boulon de fixation de collier
Schellenschraube
Tornillo de abrazadera
A200
- 95 -

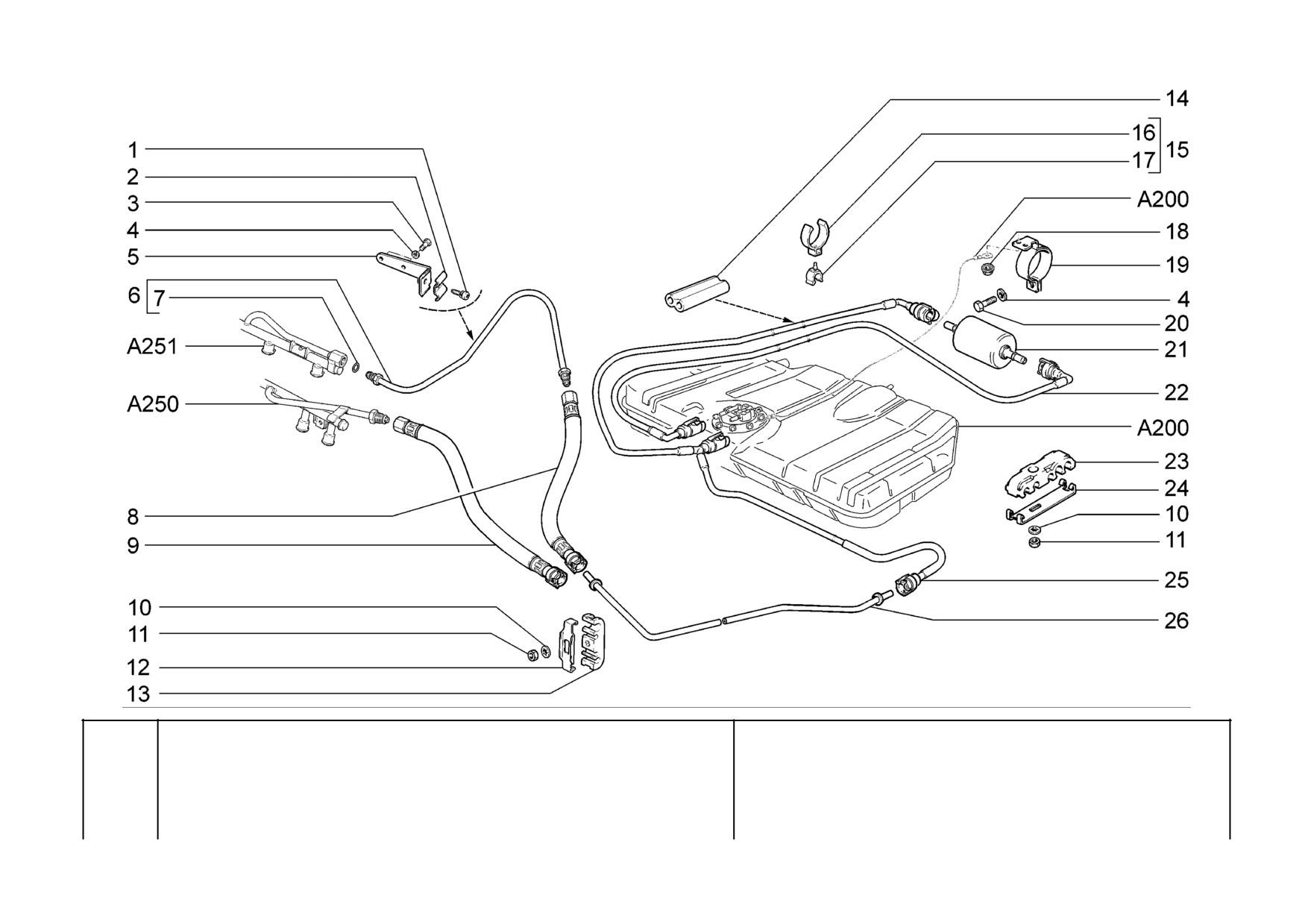

21713-03
Трубопроводы топливные
21703-01
21721
(01)
Fuel lines
21703-02
21723-01
A210
Canalisations de carburant
21703-03
21723-02
Kraftstoffleitungen
21713-01
21723-03
Tubería de combustible
21713-02
- 96 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21214-1104136-00
1
Винт
Screw
Vis
Schraube
Tornillo
2
+ 21214-1104116-00
1
Зажим кронштейна
Clamp
Bride de serrage de support
Halterklemme
Fiador del soporte
3
+ 00001-0009021-21
2
Болт М6х14
Bolt M6x14
Boulon M6x14
Schraube M6x14
Tornillo M6x14
4
+ 00001-0005164-70
3
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
5
+ 21120-1104092-00
1
Кронштейн
Bracket
Support
Halter
Soporte
6
+ 11190-1104013-00
1
Трубка топливная передняя
Front fuel pipe
Tube d'arrivée de carburant
Kraftstoffzuleitung vorn
Tubo de combustible
avant
delantero
7
+ 21120-1104252-00
~
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
7
+ 21120-1104252-03
~
2
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
8
+ 21101-1104218-00
~
1
Шланг передний
Front hose
Tuyau avant
Schlauch vorn
Manguera delantera
8
+ 21101-1104218-01
~
1
Шланг передний
Front hose
Tuyau avant
Schlauch vorn
Manguera delantera
9
+ 21101-1104218-10
~
(01)
1
Шланг передний
Front hose
Tuyau avant
Schlauch vorn
Manguera delantera
9
+ 21101-1104218-11
~
(01)
1
Шланг передний
Front hose
Tuyau avant
Schlauch vorn
Manguera delantera
10
+ 00001-0026053-71
8
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
11
+ 00001-0058962-11
8
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
12
+ 21080-1104043-10
1
Планка скобы
Plate
Plaque d'étrier
Leiste
Placa de la grapa
13
+ 21080-1104042-10
1
Скоба
Clamp
Etrier
Bügel
Grapa
14
+ 21101-1104184-00
1
Облицовка защитная
Protective sheath
Revêtement de protection
Schutzverkleidung
Revestimiento de
protección
15
+ 21101-1104046-00
1
Скоба в сборе
Clamp assy
Etrier complet
Klammer komplett
Grapa en conjunto
16
+ 21101-1104048-00
1
Скоба
Clamp
Etrier
Klammer
Grapa
17
+ 21101-1104047-00
1
Скоба
Clamp
Etrier
Klammer
Grapa
18
+ 00001-0038321-01
2
Гайка M6 с зубчатым буртиком
Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar
dentado
19
+ 21120-1117020-00
1
Кронштейн
Bracket
Support
Halter
Soporte
20
+ 00001-0009024-11
1
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
21
+ 21230-1117010-00
~
1
Фильтр топливный
Fuel filter
Filtre à carburant
Kraftstoffilter
Filtro de combustible
21
+ 21230-1117010-01
~
1
Фильтр топливный
Fuel filter
Filtre à carburant
Kraftstoffilter
Filtro de combustible
21
+ 21230-1117010-02
~
1
Фильтр топливный
Fuel filter
Filtre à carburant
Kraftstoffilter
Filtro de combustible
22
+ 21101-1104243-00
~
1
Шланг в сборе
Hose assy
Tuyau complet
Schlauch, komplett
Manguera en conjunto
22
+ 21101-1104243-01
~
1
Шланг в сборе
Hose assy
Tuyau complet
Schlauch, komplett
Manguera en conjunto
23
+ 21100-1104042-00
5
Скоба
Clamp
Etrier
Bügel
Grapa
24
+ 21100-1104043-00
5
Планка скобы
Plate
Plaque d'étrier
Leiste
Placa de la grapa
25
+ 21101-1104222-00
~
2
Шланг топливного фильтра в
Fuel filter hose assy
Tuyau de filtre à carburant
Kraftstoffilter-Schlauch, komplett
Manguera del filtro de
complet
combustible en conjunto
сборе
25
+ 21101-1104222-01
~
2
Шланг топливного фильтра в
Fuel filter hose assy
Tuyau de filtre à carburant
Kraftstoffilter-Schlauch, komplett
Manguera del filtro de
complet
combustible en conjunto
сборе
26
+ 21101-1104056-00
1
Трубка топливоподающая
Fuel supply pipe
Tube d'arrivée de carburant
Kraftstoffleitung
Tubo de combustible
A210
- 97 -
содержание .. 3 4 5 6 ..
