LADA PRIORA. Каталог деталей и сборочных единиц - часть 3
Подвеска двигателя левая
21703-02
21723-02
Engine mounting, LH
21703-03
21723-03
A020
Suspension de moteur gauche
21713-01
Motoraufhängung, links
21713-02
Suspensión del motor izquierda
21713-03
- 56 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1001346-00
1
Гайка накладная
Nut
Ecrou
Mutter
Tuerca
2
21100-1001257-00
1
Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
3
+ 21120-1001300-00
1
Штанга в сборе
Bar assy
Barre
Stange
Varilla
4
+ 21120-1001310-00
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
4
+ 21120-1001310-01
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
5
+ 00001-0005196-01
1
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
6
+ 00001-0060440-21
1
Болт М8х40
Bolt M8x40
Boulon M8x40
Schraube M8x40
Tornillo M8x40
7
+ 00001-0035443-31
2
Шпилька M8x65
Stud M8x65
Goujon M8x65
Stift M8x65
Espárrago M8x65
8
+ 21120-1001364-00
2
Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
9
+ 00001-0026468-01
1
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
10
+ 21120-1001351-00
1
Болт М10х1,25х66
Bolt M10x1.25x66
Boulon M10x1,25x66
Schraube M10x1,25x66
Tornillo M10x1,25x66
11
+ 21120-1001074-00
1
Рым подъемный
Eye-bolt
Support de levage
Öse
Levantamotor
12
+ 00001-0061008-11
1
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
13
+ 21120-1001326-00
1
Болт M10x1,25x118
Bolt M10x1.25x118
Boulon M10x1,25x118
Schraube M10x1,25x118
Tornillo M10x1,25x118
14
+ 21120-1001292-00
1
Кронштейн верхний
Upper bracket
Support supérieur
Stütze, oben
Soporte superior
15
+ 21100-3701686-00
3
Гайка
Nut
Ecrou
Mutter
Tuerca
16
+ 00001-0035438-31
1
Шпилька M8x40
Stud M8x40
Goujon M8x40
Stift M8x40
Espárrago M8x40
17
+ 21100-1001259-10
2
Болт М8х21
Bolt M8x21
Boulon M8x21
Schraube M8x21
Tornillo M8x21
18
+ 21100-1001240-00
1
Подушка опоры двигателя
Engine mounting flexible
Tampon d'appui de moteur
Motorlagerung
Tope elástico de apoyo
member
19
+ 00001-0013069-21
1
Болт М10х1,25х30
Bolt M10x1.25x30
Boulon M10x1,25x30
Schraube M10x1,25x30
Tornillo M10x1,25x30
20
+ 00001-0011983-73
1
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
21
+ 21100-1001230-00
1
Кронштейн левой опоры
LH mounting bracket
Support d'appui G
Träger, links
Soporte del apoyo izq.
22
+ 21120-1001348-00
1
Шайба опорная
Thrust washer
Rondelle
Scheibe
Arandela de apoyo
23
+ 00001-0025745-11
1
Гайка M10x1,25
Self-locking nut M10x1.25
Ecrou autofreiné M10x1,25
S.Mutter M10x1,25
Tuerca M10x1,25
самоконтрящаяся
A020
- 57 -

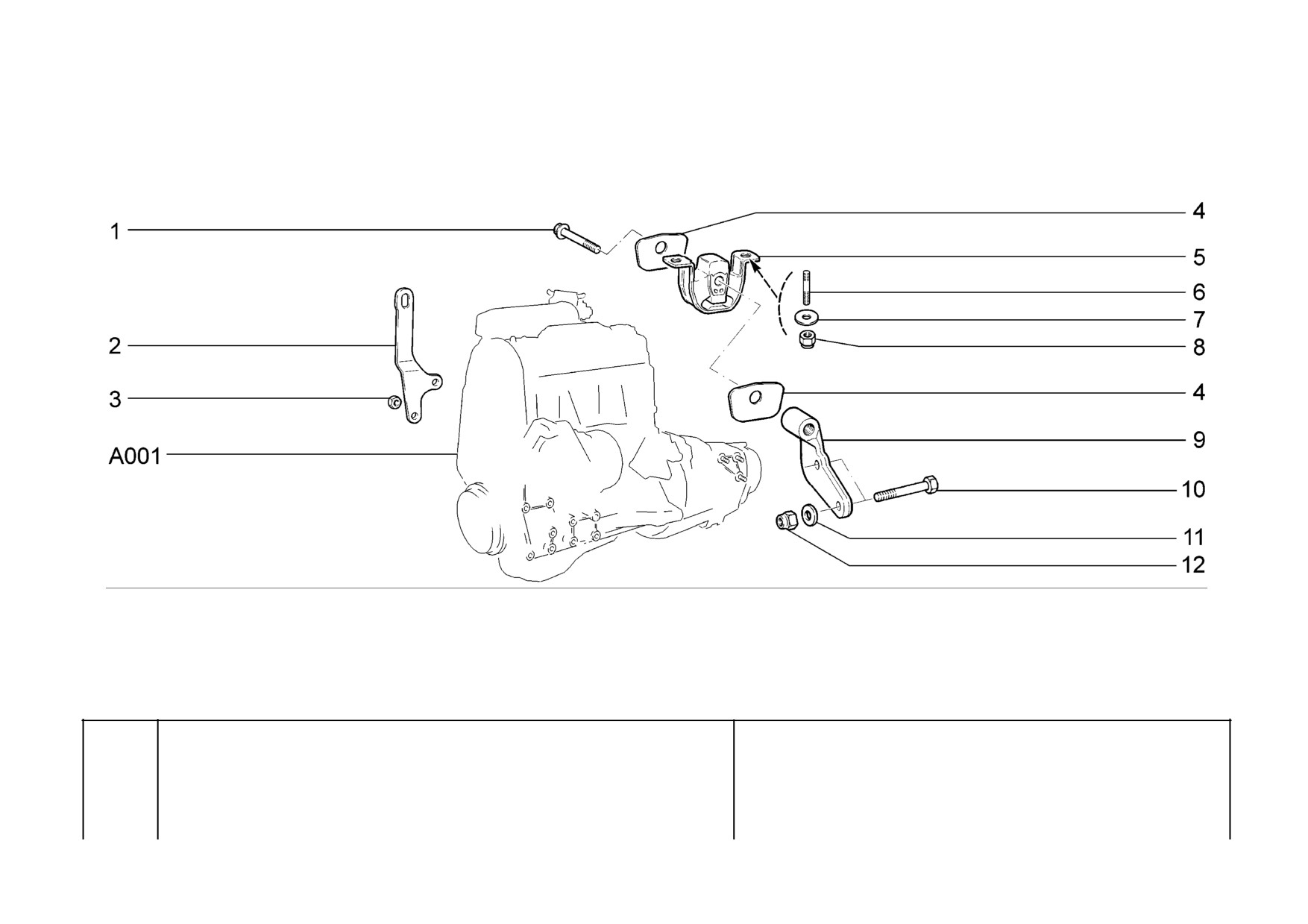

21721
Engine mounting Rear
A030
Suspension de moteur arrière
Motoraufhängung, hinten
Suspensión del motor trasera
- 58 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1001282-00
1 Болт заднего кронштейна
Rear bracket bolt
Boulon de support arrière
Hinterstützenschraube
Tornillo del soporte trasero
2
+ 21110-1001074-10
1 Рым подъемный
Eye-bolt
Support de levage
Öse
Levantamotor
3
+ 00001-0061008-11
2 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
4
+ 21100-1001284-00
2 Ограничитель
End stop
Butée
Feststeller
Limitador
5
+ 21100-1001286-00 ~
1 Подушка задней опоры
Engine rear mounting flexible
Tampon d'appui arrière de
Hintermotorlagerung
Tope elástico de apoyo
member
moteur
trasero de motor
двигателя
5
+ 21100-1001286-01 ~
1 Подушка задней опоры
Engine rear mounting flexible
Tampon d'appui arrière de
Hintermotorlagerung
Tope elástico de apoyo
member
moteur
trasero de motor
двигателя
6
+ 00001-0035464-21
2 Шпилька M10x1,25x28
Stud M10x1.25x28
Goujon M10x1,25x28
Stift M10x1,25x28
Espárrago M10x1,25x28
7
+ 21210-1001029-00
2 Шайба
Washer
Rondelle
Scheibe
Arandela
8
+ 00001-0025745-11
2 Гайка M10x1,25
Self-locking nut M10x1.25
Ecrou autofreiné M10x1,25
S.Mutter M10x1,25
Tuerca M10x1,25
самоконтрящаяся
9
+ 21100-1001281-00
1 Кронштейн задний
Rear bracket
Support arrière
Stütze, hinten
Soporte trasero
10
+ 00001-0055413-21
2 Болт М12х1,25х75
Bolt M12x1.25x75
Boulon M12x1,25x75
Schraube M12x1,25x75
Tornillo M12x1,25x75
11
+ 00001-0005200-01
1 Шайба 12
Washer 12
Rondelle 12
Scheibe 12
Arandela 12
12
+ 00001-0061050-11
1 Гайка M12x1,25
Self-locking nut M12x1.25
Ecrou autofreiné M12x1,25
S.Mutter M12x1,25
Tuerca M12x1,25
autoblocante
самоконтрящаяся
A030
- 59 -

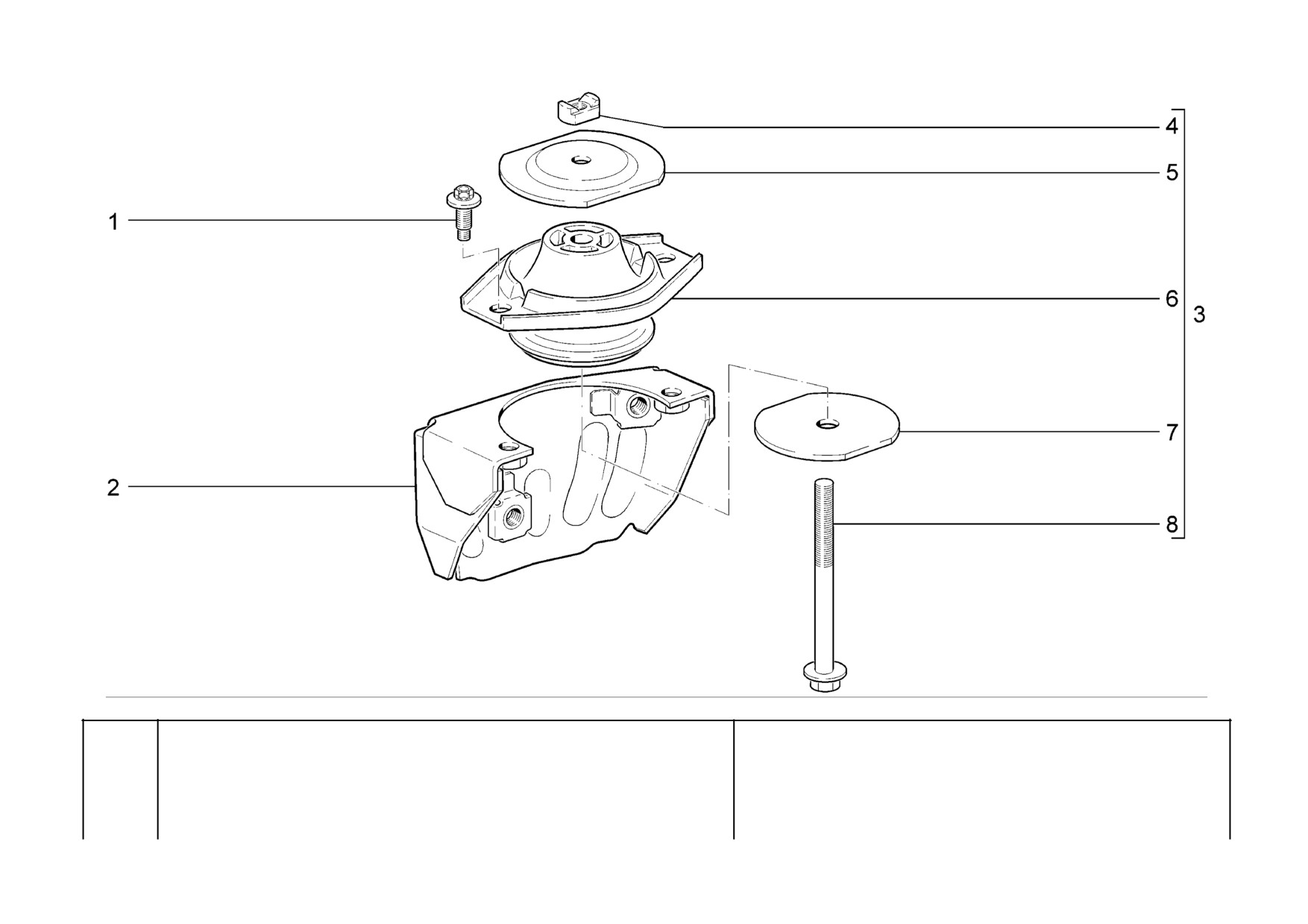

Подушка правой опоры
21703-01
21721
Support pad, RH
21703-02
21723-01
A040
Bloc élastique d'appui droit
21703-03
21723-02
Motorlagerung, rechts
21713-01
21723-03
Tope elástico de apoyo derecho
21713-02
- 60 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1001259-10
2 Болт М8х21
Bolt M8x21
Boulon M8x21
Schraube M8x21
Tornillo M8x21
2
+ 21100-1001210-00
1 Кронштейн правый
Bracket, RH
Support D
Träger, rechts
Soporte der.
3
+ 21100-1001204-00
1 Подушка в сборе
Engine mounting flexible
Tampon d'appui de moteur
Motorlagerung komplett
Tope elástico de apoyo en
member assy
complete
conjunto
4
21100-1001237-00
1 Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
5
21100-1001253-10
1 Ограничитель верхний
Upper restrictor
Butée supérieure
Feststeller, oben
Tope superior
6
+ 21100-1001242-00
1 Подушка опоры двигателя
Engine mounting flexible
Tampon d'appui de moteur
Motorlagerung
Tope elástico de apoyo
member
7
21100-1001248-00
1 Ограничитель нижний
Lower restrictor
Butée inférieure
Feststeller, unten
Tope inferior
8
+ 21100-1001214-00
1 Болт
Bolt
Boulon
Schraube
Tornillo
A040
- 61 -

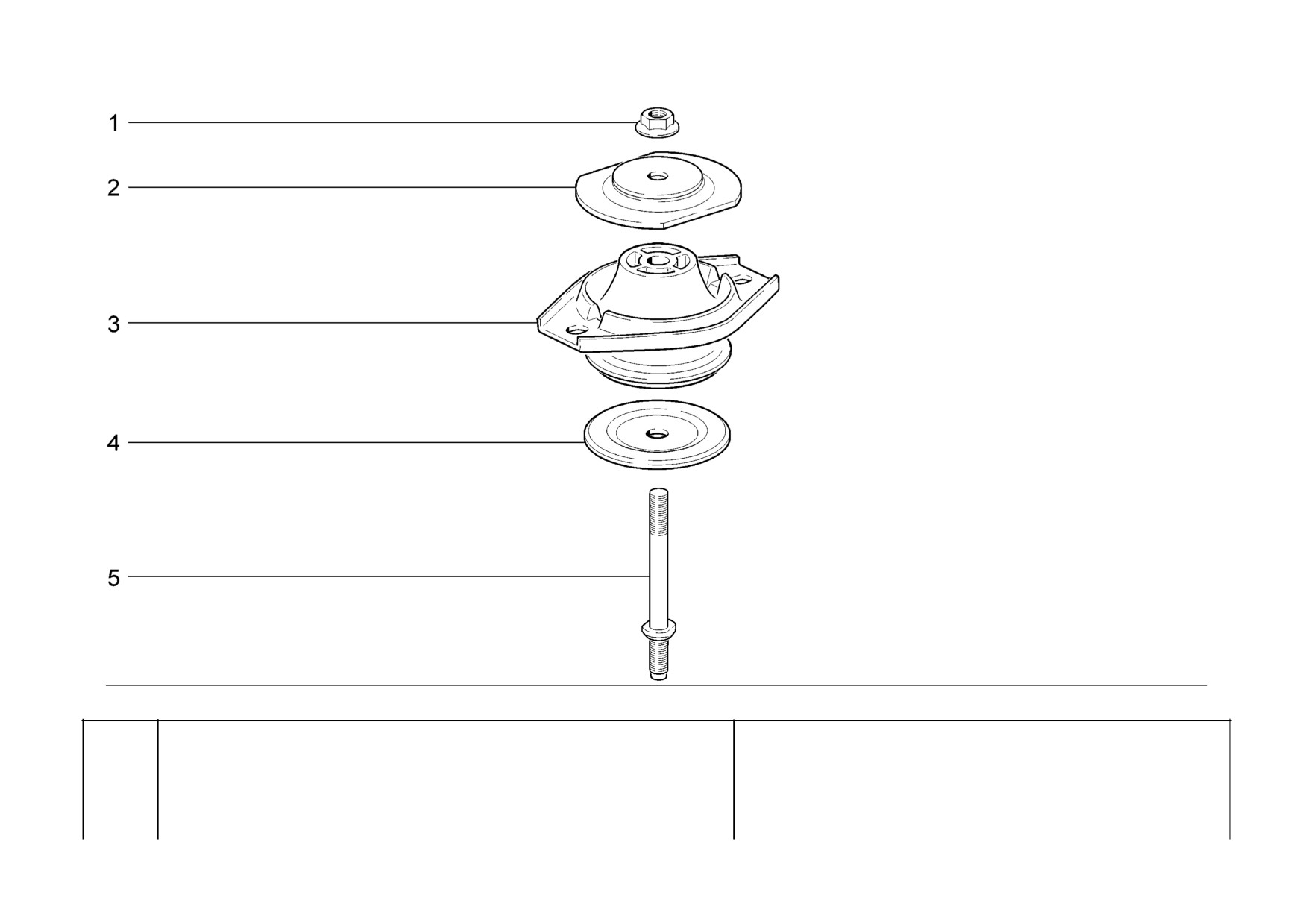

Подушка левой опоры
21703-01
21721
Support pad, LH
21703-02
21723-01
A041
Bloc élastique d'appui gauche
21703-03
21723-02
Motorlagerung, links
21713-01
21723-03
Tope elástico de apoyo izquierdo
21713-02
- 62 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21100-1001257-00
1 Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
2
21100-1001251-00
1 Ограничитель верхний
Upper stop
Butée supérieure
Feststeller, oben
Tope superior
3
+ 21100-1001242-00
1 Подушка опоры двигателя
Engine mounting flexible
Tampon d'appui de moteur
Motorlagerung
Tope elástico de apoyo
member
4
21100-1001249-00
1 Ограничитель нижний
Lower stop
Butée inférieure
Feststeller, unten
Tope inferior
5
+ 21100-1001255-00
1 Шпилька
Stud
Goujon
Stift
Espárrago
A041
- 63 -
21721

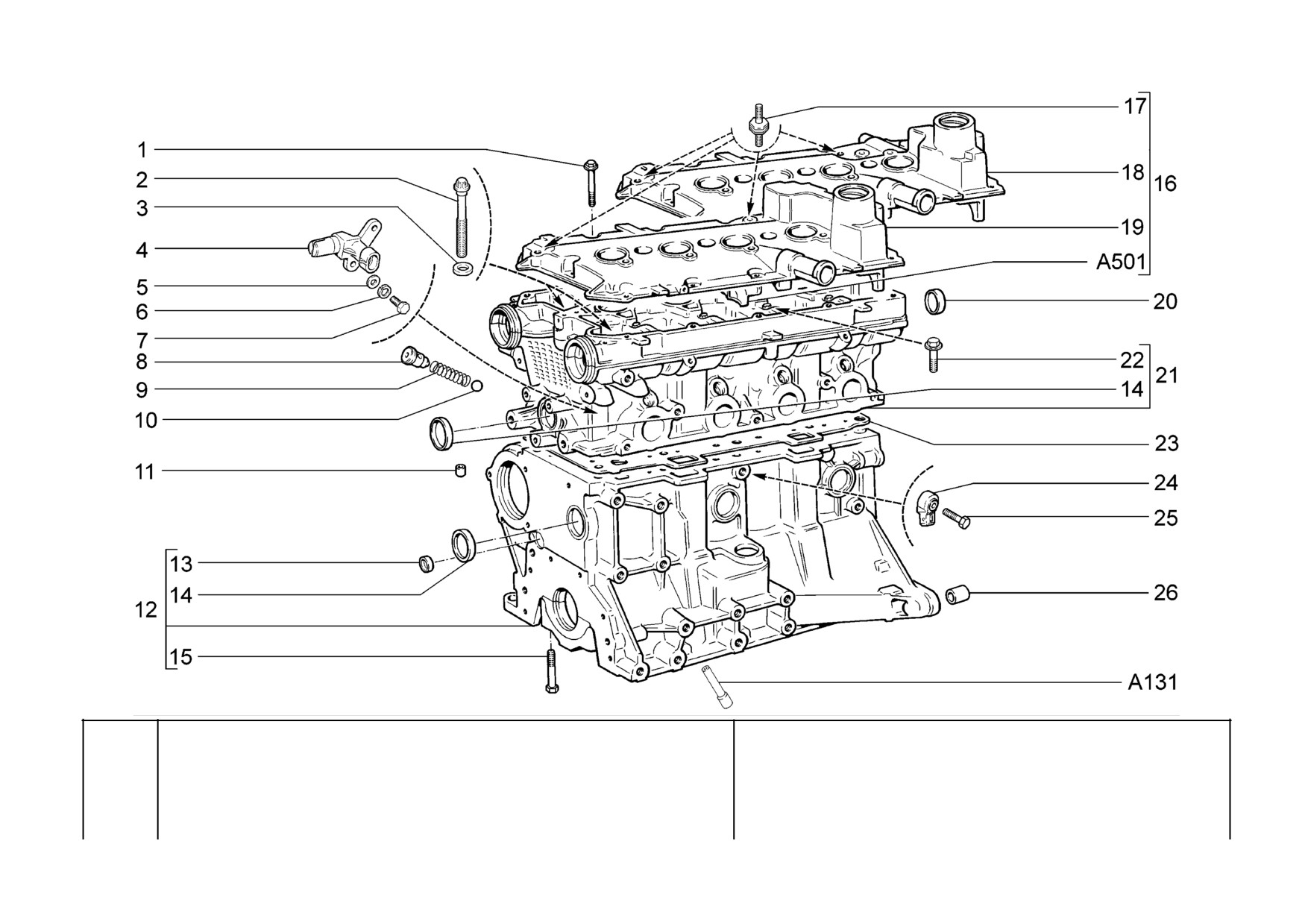

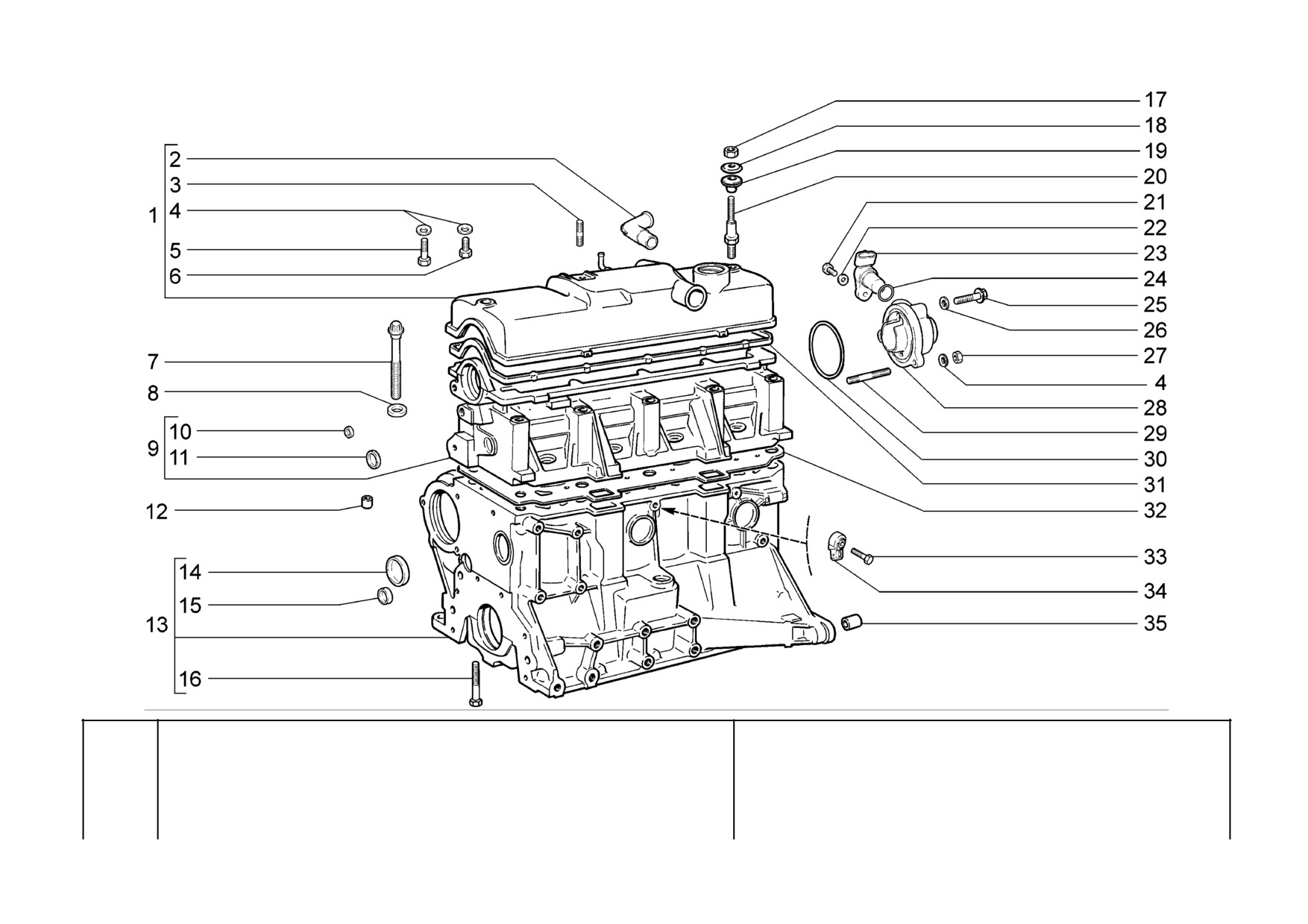

Cylinder block and cylinder block head
A100
Bloc-cylindres et culasse
Zylinderblock und Zylinderkopf
Bloque de cilindros y culata
- 64 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21114-1003260-00
1
Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
2
+ 21110-1014278-10
1
Штуцер
Coupling
Raccord
Stutzen
Racor
3
+ 00001-0035410-21
1
Шпилька M6x18
Stud M6x18
Goujon M6x18
Stift M6x18
Espárrago M6x18
4
+ 00001-0011977-73
4
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
5
+ 00001-0009028-21
1
Болт М6х30
Bolt M6x30
Boulon M6x30
Schraube M6x30
Tornillo M6x30
6
+ 00001-0009021-21
1
Болт М6х14
Bolt M6x14
Boulon M6x14
Schraube M6x14
Tornillo M6x14
7
+ 21080-1003271-01
10
Болт М12х1,25х135
Bolt M12x1.25x135
Boulon M12x1,25x135
Schraube M12x1,25x135
Tornillo M12x1,25x135
8
+ 21080-1003265-00
10
Шайба
Washer
Rondelle
Scheibe
Arandela
9
+ 11180-1003011-00
1
Головка блока цилиндров
Cylinder head
Culasse
Zylinderkopf
Culata
10
+ 00001-0043282-01
2
Заглушка
10 чашечная
Cup stopper 10
Obturateur cuvette 10
Schalenverschlußkappe 10
Obturador 10 a taza
11
00001-0043291-01
1
Заглушка
30 чашечная
Cup stopper 30
Obturateur cuvette 30
Schalenverschlußkappe 30
Obturador 30 a taza
12
+ 21010-1002042-00
2
Втулка установочная
Mounting bush
Douille de centrage
Stellhülse
Buje ajuste
13
+ 11183-1002011-10
1
Блок цилиндров
Cylinder block
Bloc-cylindres
Zylinderblock
Bloque cilindros
14
+ 00001-0043292-01
6
Заглушка
36 чашечная
Cup stopper 36
Obturateur cuvette 36
Schalenverschlußkappe 36
Obturador 36 a taza
15
+ 21083-1002046-00
2
Заглушка
Plug
Obturateur
Stopfen
Obturador
16
+ 00001-0042343-30
10
Болт М10х1,25х65
Bolt M10x1.25x65
Boulon M10x1,25x65
Schraube M10x1,25x65
Tornillo M10x1,25x65
17
+ 00001-0058962-11
2
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
18
+ 21080-1003278-01
2
Шайба
Washer
Rondelle
Scheibe
Arandela
19
+ 21080-1003277-01
~
2
Втулка
Sleeve
Douille
Buchse
Buje
19
+ 21080-1003277-02
~
2
Втулка
Sleeve
Douille
Buchse
Buje
20
+ 21114-1003274-00
2
Шпилька
Stud
Goujon
Gewindestift
Espárrago
21
+ 00001-0009024-21
1
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
22
+ 00001-0005194-01
1
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
A100
- 65 -
21721
Cylinder block and cylinder block head
A100
Bloc-cylindres et culasse
Zylinderblock und Zylinderkopf
Bloque de cilindros y culata
- 66 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
23
+ 21110-3706040-00
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
23
+ 21110-3706040-01
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
23
+ 21110-3706040-02
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
24
+ 21110-3706042-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
25
+ 21110-1003286-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
26
+ 21110-1003284-00
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
27
+ 00001-0007259-11
2
Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
28
+ 21110-1003288-14
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
29
+ 00001-0035412-21
2
Шпилька M6x22
Stud M6x22
Goujon M6x22
Stift M6x22
Espárrago M6x22
30
+ 21080-1003284-10
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
31
+ 21080-1003270-10
~
1
Прокладка крышки головки
Valve cover gasket
Joint de couvre-culasse
Zylinderkopfdeckel-Dichtung
Junta tapa culata
цилиндров
31
+ 21080-1003270-11
~
1
Прокладка крышки головки
Valve cover gasket
Joint de couvre-culasse
Zylinderkopfdeckel-Dichtung
Junta tapa culata
цилиндров
32
+ 21083-1003020-10
~
1
Прокладка головки цилиндров
Cylinder head gasket
Joint de culasse
Zylinderkopfdichtung
Junta de la culata
32
+ 21083-1003020-12
~
1
Прокладка головки цилиндров
Cylinder head gasket
Joint de culasse
Zylinderkopfdichtung
Junta de la culata
33
+ 00001-0060436-21
1
Болт М8х25
Bolt M8x25
Boulon M8x25
Schraube M8x25
Tornillo M8x25
34
+ 21120-3855020-01
~
1
Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
34
+ 21120-3855020-02
~
1
Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
34
+ 21120-3855020-03
~
1
Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
35
+ 21010-1002040-00
2
Втулка установочная
Mounting bush
Douille de centrage
Stellhülse
Buje ajuste
A100
- 67 -
Блок цилиндров и головка блока
21703-02
21723-02
Cylinder block and cylinder block head
21703-03
21723-03
A101
Bloc-cylindres et culasse
21713-01
Zylinderblock und Zylinderkopf
21713-02
Bloque de cilindros y culata
21713-03
- 68 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-1003326-00
15
Болт M6x53
Bolt M6x53
Boulon M6x53
Schraube M6x53
Tornillo M6x53
2
+ 21120-1003271-01
10
Болт М10х1,25х98
Bolt M10x1.25x98
Boulon M10x1,25x98
Schraube M10x1,25x98
Tornillo M10x1,25x98
3
+ 21120-1003265-00
10
Шайба
Washer
Rondelle
Scheibe
Arandela
4
+ 21120-3706040-00
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
4
+ 21120-3706040-01
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
4
+ 21120-3706040-04
~
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución
de gas
5
+ 00001-0005194-01
2
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
6
+ 00001-0005164-70
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
7
+ 00001-0009022-21
2
Болт М6х16
Bolt M6x16
Boulon M6x16
Schraube M6x16
Tornillo M6x16
8
+ 21120-1003346-00
1
Втулка направляющая
Guide sleeve
Guide de soupape
Führungsbuchse
Casquillo guía
9
+ 21120-1003348-00
1
Пружина
Spring
Ressort
Feder
Muelle
10
+ 21120-1003349-00
1
Шарик
Ball
Bille
Kugel
Bola
11
+ 21010-1002042-00
2
Втулка установочная
Mounting bush
Douille de centrage
Stellhülse
Buje ajuste
12
+ 21126-1002011-00
1
Блок цилиндров
Cylinder block
Bloc-cylindres
Zylinderblock
Bloque cilindros
13
+ 21083-1002046-00
2
Заглушка
Plug
Obturateur
Stopfen
Obturador
14
+ 00001-0043292-01
7
Заглушка
36 чашечная
Cup stopper 36
Obturateur cuvette 36
Schalenverschlußkappe 36
Obturador 36 a taza
15
+ 00001-0042343-30
10
Болт М10х1,25х65
Bolt M10x1.25x65
Boulon M10x1,25x65
Schraube M10x1,25x65
Tornillo M10x1,25x65
16
07211
-->05.08
+ 21120-1003260-30
1
Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
16
7211
05.08-->
+ 21124-1003260-00
1
Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
17
+ 21120-1008104-00
~
2
Опора ресивера
Mounting, plegnum
Appui de récipient
Lagerung
Apoyo de recipiente
17
+ 21120-1008104-01
~
2
Опора ресивера
Mounting, plegnum
Appui de récipient
Lagerung
Apoyo de recipiente
A101
- 69 -
содержание .. 1 2 3 4 ..
