LADA PRIORA. Каталог деталей и сборочных единиц - часть 4

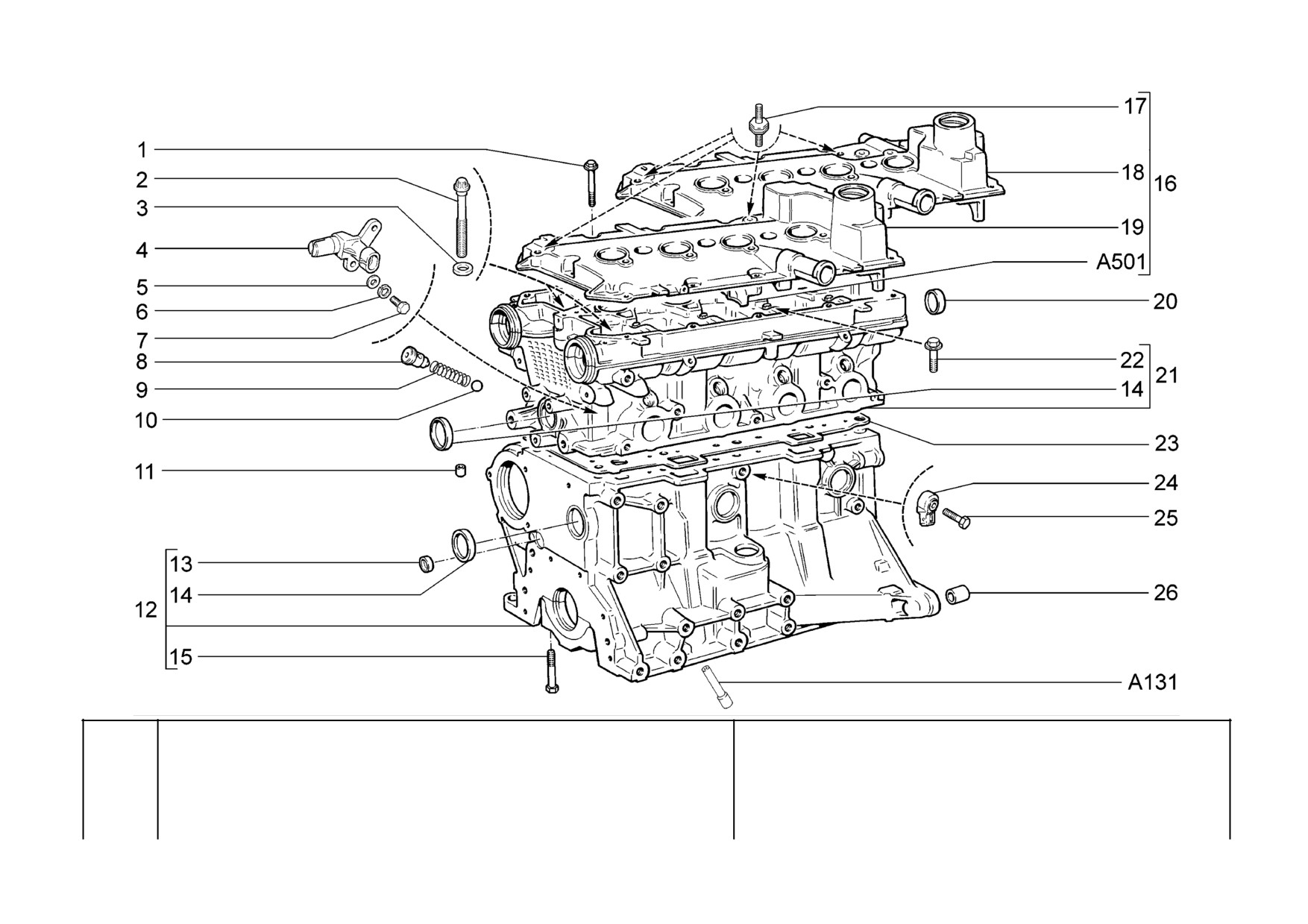

Блок цилиндров и головка блока
21703-02
21723-02
Cylinder block and cylinder block head
21703-03
21723-03
A101
Bloc-cylindres et culasse
21713-01
Zylinderblock und Zylinderkopf
21713-02
Bloque de cilindros y culata
21713-03
- 70 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
18
21120-1003264-30
1)
1 Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
19
21124-1003264-00
2)
1 Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
20
+ 21120-1003290-00
2 Заглушка
Plug
Obturateur
Stopfen
Obturador
21
+ 21126-1003011-00
1 Головка блока цилиндров
Cylinder head
Culasse
Zylinderkopf
Culata
22
+ 21120-1006086-00
20 Винт
Screw
Vis
Schraube
Tornillo
23
+ 21126-1003020-00
1 Прокладка головки цилиндров Cylinder head gasket
Joint de culasse
Zylinderkopfdichtung
Junta de la culata
24
+ 21120-3855020-01 ~
1 Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
24
+ 21120-3855020-02 ~
1 Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
24
+ 21120-3855020-03 ~
1 Датчик детонации
Knock sensor
Knock-senseur
Klopfsensor
Sensor de picado
25
+ 00001-0060436-21
1 Болт М8х25
Bolt M8x25
Boulon M8x25
Schraube M8x25
Tornillo M8x25
26
+ 21010-1002040-00
2 Втулка установочная
Mounting bush
Douille de centrage
Stellhülse
Buje ajuste
1)
+ 21120-1003260-30
1 Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
2)
+ 21124-1003260-00
1 Крышка головки цилиндров
Valve cover
Couvre-culasse
Zylinderkopfdeckel
Tapa de culata
A101
- 71 -

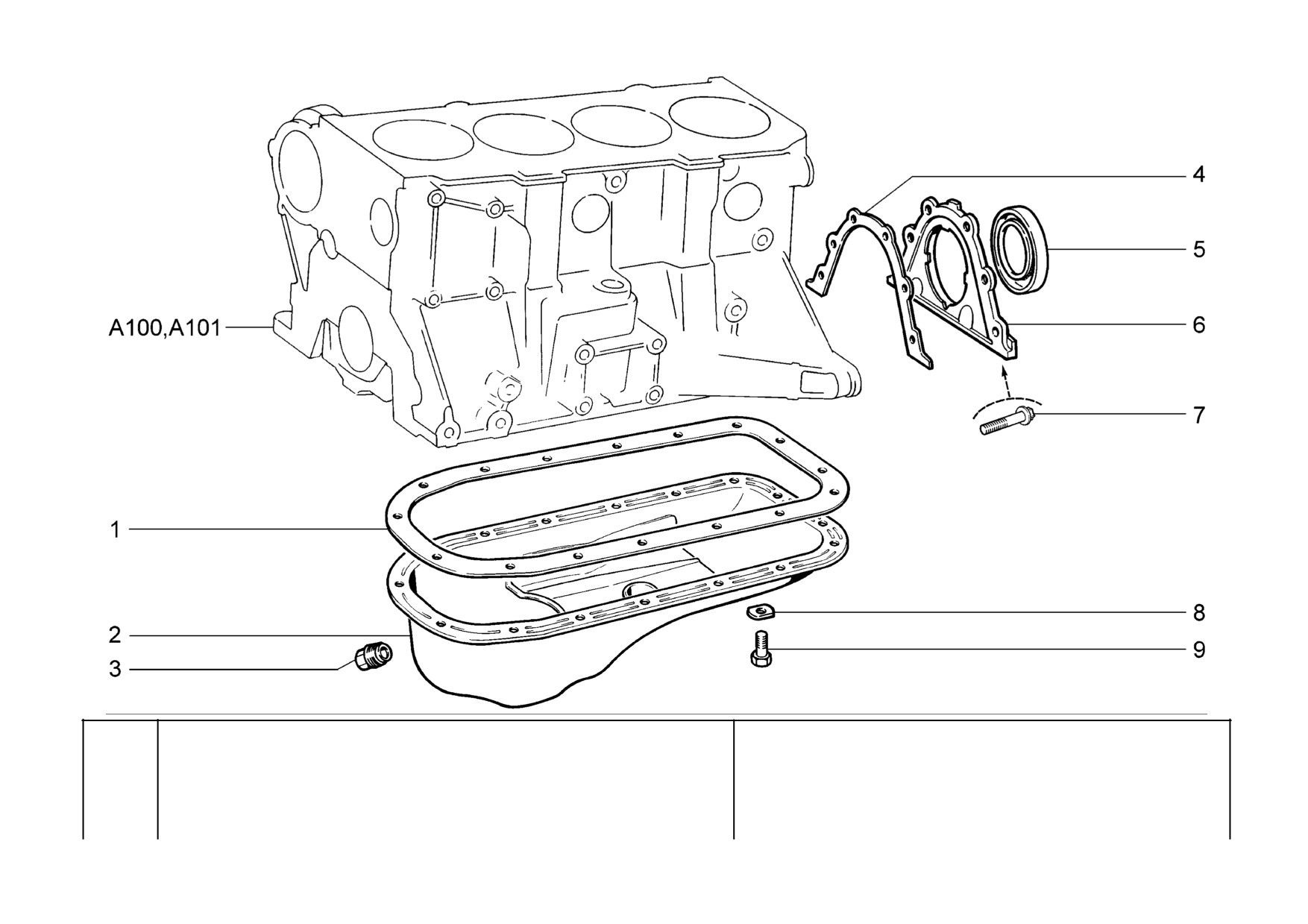

Картер масляный
21703-01
21721
Oil sump
21703-02
21723-01
A110
Carter d'huile
21703-03
21723-02
Ölwannenunterteil
21713-01
21723-03
Carter de aceite
21713-02
- 72 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-1009070-00
1 Прокладка
Gasket
Joint
Dichtung
Junta
2
+ 21100-1009010-30
1 Картер масляный
Oil sump
Carter d'huile
Kurbelgehäuse-Unterteil
Carter de aceite
3
+ 21080-1009156-00
1 Пробка
22х1,5 коническая
Tapered plug 22x1.5
Bouchon conique 22x1,5
Verschlußschraube mit
Tapón cónico 22x1.5
Kegelgewinde 22x1,5
4
+ 21080-1005155-10 ~
1 Прокладка держателя
Gasket, retainer
Joint de porte-garniture
Halterdichtung
Junta de porta retén
4
+ 21080-1005155-12 ~
1 Прокладка держателя
Gasket, retainer
Joint de porte-garniture
Halterdichtung
Junta de porta retén
5
+ 21080-1005160-00 ~
1 Сальник коленвала задний
Oil seal, crankshaft, rear
Garniture d'étanchéité AR de
Wellendichtring hinten
Retén del cigüeñal trasero
vilebrequin
5
+ 21080-1005160-01 ~
1 Сальник коленвала задний
Oil seal, crankshaft, rear
Garniture d'étanchéité AR de
Wellendichtring hinten
Retén del cigüeñal trasero
vilebrequin
5
+ 21080-1005160-02 ~
1 Сальник коленвала задний
Oil seal, crankshaft, rear
Garniture d'étanchéité AR de
Wellendichtring hinten
Retén del cigüeñal trasero
vilebrequin
5
+ 21080-1005160-03 ~
1 Сальник коленвала задний
Oil seal, crankshaft, rear
Garniture d'étanchéité AR de
Wellendichtring hinten
Retén del cigüeñal trasero
vilebrequin
6
+ 21080-1005153-00
1 Держатель заднего сальника
Retainer, rear gland
Porte-garniture d'étanchéité
Halter f. Wellendichtring, hinten
Porta retén trasero
arrière
7
+ 21120-1005157-00
6 Болт
Bolt
Boulon
Schraube
Tornillo
8
+ 00001-0011974-73
16 Шайба
6 специальная
Special washer 6
Rondelle spéciale 6
Sonderscheibe 6
Arandela 6 especial
9
+ 00001-0009021-21
16 Болт М6х14
Bolt M6x14
Boulon M6x14
Schraube M6x14
Tornillo M6x14
A110
- 73 -

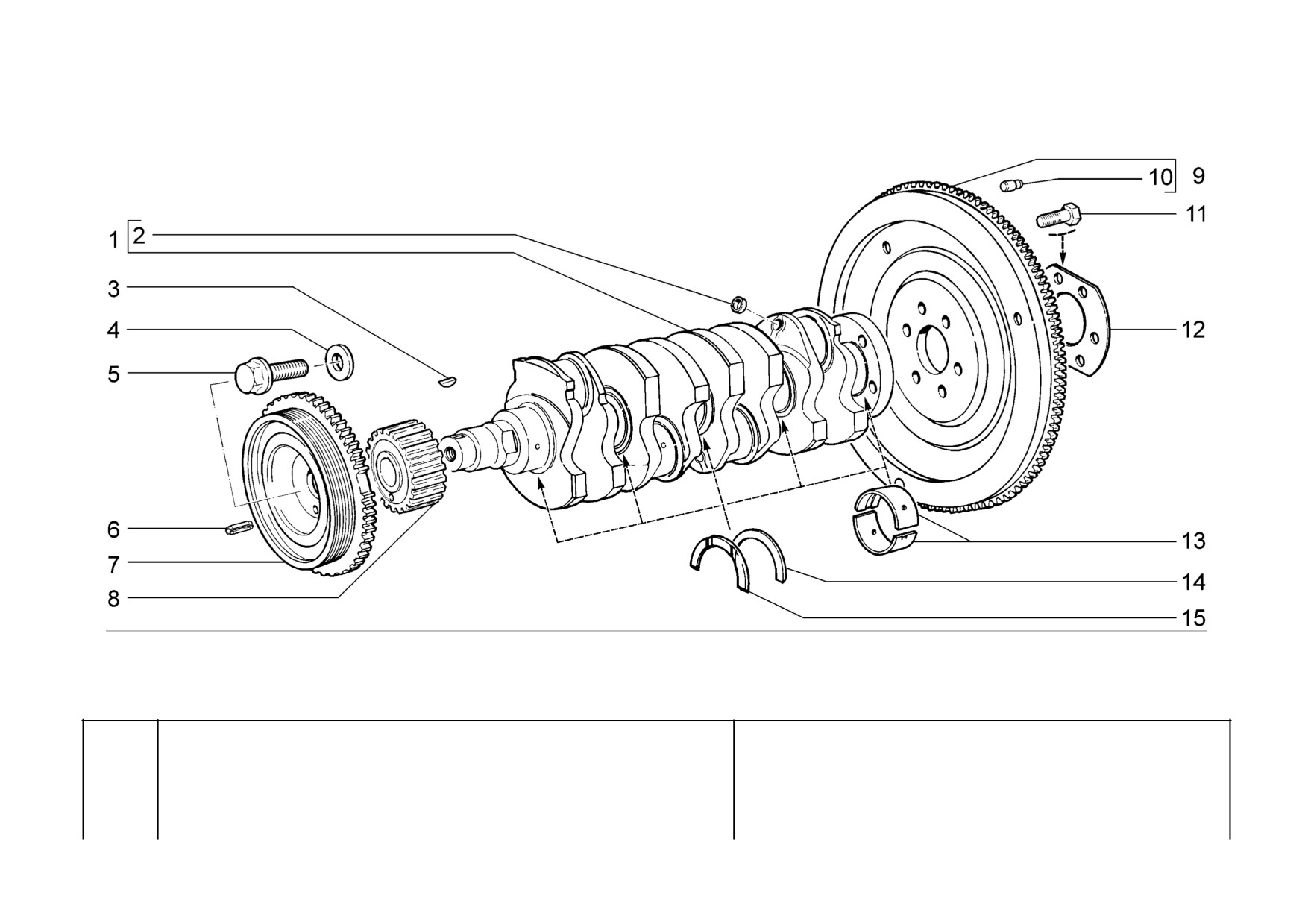

21721
Crankshaft and flywheel
A120
Vilebrequin et volant
Kurbelwelle und Schwungrad
Cigüeñal y volante
- 74 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11183-1005016-01
~
1
Вал коленчатый
Crankshaft
Vilebrequin
Kurbelwelle
Cigüeñal
1
+ 11183-1005016-03
~
1
Вал коленчатый
Crankshaft
Vilebrequin
Kurbelwelle
Cigüeñal
2
+ 00001-0043282-01
4
Заглушка
10 чашечная
Cup stopper 10
Obturateur cuvette 10
Schalenverschlußkappe 10
Obturador 10 a taza
3
+ 21080-1005017-00
1
Шпонка
4x5
Key 4x5
Clavette 4x5
Keil 4x5
Chaveta 4x5
4
+ 21100-1005065-00
1
Шайба
Washer
Rondelle
Scheibe
Arandela
5
+ 21100-1005076-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
6
+ 21080-1005031-00
1
Штифт
Pin
Cheville
Stift
Pasador
7
+ 21100-1005058-00
~
1
Шкив коленвала
Crankshaft damper pulley
Poulie de vilebrequin avec
Schwingungsdämpfer
Amortiguador
amortisseur
демпфирующий
7
+ 21100-1005058-03
~
1
Шкив коленвала
Crankshaft damper pulley
Poulie de vilebrequin avec
Schwingungsdämpfer
Amortiguador
amortisseur
демпфирующий
7
+ 21100-1005058-04
~
1
Шкив коленвала
Crankshaft damper pulley
Poulie de vilebrequin avec
Schwingungsdämpfer
Amortiguador
amortisseur
демпфирующий
8
+ 21080-1005030-20
1
Шкив зубчатый коленвала
Crankshaft toothed pulley
Pignon de vilebrequin
Kurbelwellenzahnrad
Piñon cigüeñal
9
+ 21100-1005115-00
1
Маховик
Flywheel
Volant
Schwungrad
Volante
10
+ 21010-1005126-00
3
Штифт установочный
Dowel pin
Pied de centrage
Stellstift
Pasador de ajuste
11
+ 21080-1005127-00
6
Болт М10х1,25х23,5
Bolt M10x1.25x23.5, self-
Boulon M10x1,25x23,5
Schraube M10x1,25x23,5
Tornillo M10x1,25x23,5
locking
autobloquant
selbstsperrende
autoblocante
самоконтрящийся
12
+ 21080-1005128-00
1
Шайба болтов
Washer, bolts
Rondelle de boulons
Scheibe
Arandela de tornillos
13
+ 21080-1000102-01
^
1
Комплект коренных вкладышей
Set of main bearing shells
Jeu de coussinets de paliers de
Hauptlagerschalensatz
Juego casquillos de
vilebrequin
bancada
13
+ 21080-1000102-11
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,25 mm
Juego casquillos de
0.25 mm
vilebrequin -0,25
bancada -0,25 mm
0,25 мм
13
+ 21080-1000102-12
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,50 mm
Juego casquillos de
0.50 mm
vilebrequin -0,50
bancada -0,50 mm
0,50 мм
13
+ 21080-1000102-13
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,75 mm
Juego casquillos de
0.75 mm
vilebrequin -0,75
bancada -0,75 mm
0,75 мм
13
+ 21080-1000102-15
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,05 mm
Juego casquillos de
0,05 mm
vilebrequin -0,05
bancada -0,05 mm
0,05 мм
14
+ 21060-1005183-00
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
14
+ 21060-1005183-20
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
15
+ 21010-1005183-00
~
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
15
+ 21010-1005183-01
~
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
15
+ 21010-1005183-20
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
15
+ 21010-1005183-21
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
A120
- 75 -

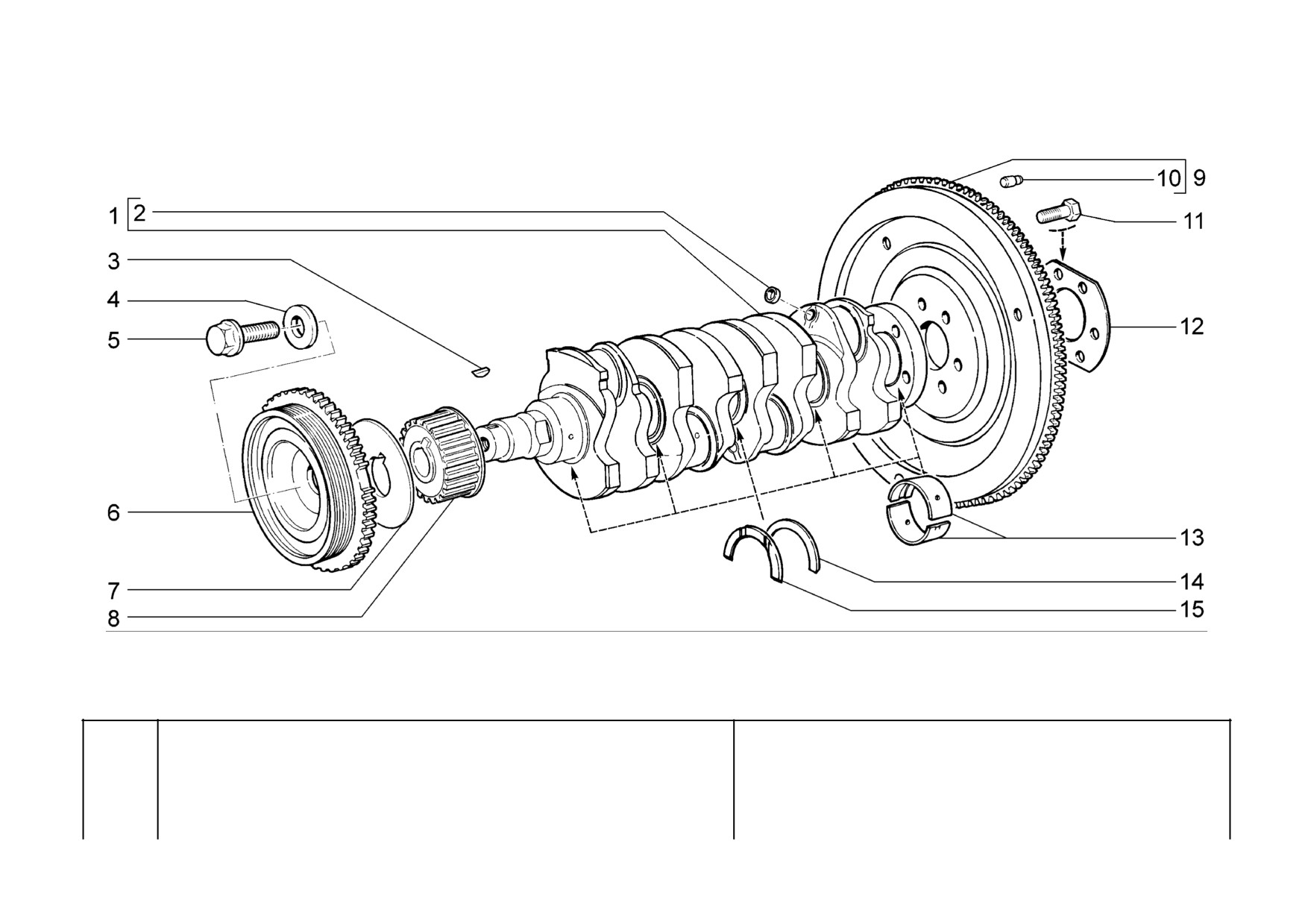

Вал коленчатый и маховик
21703-02
21723-02
Crankshaft and flywheel
21703-03
21723-03
A121
Vilebrequin et volant
21713-01
Kurbelwelle und Schwungrad
21713-02
Cigüeñal y volante
21713-03
- 76 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11183-1005016-01
~
1
Вал коленчатый
Crankshaft
Vilebrequin
Kurbelwelle
Cigüeñal
1
+ 11183-1005016-03
~
1
Вал коленчатый
Crankshaft
Vilebrequin
Kurbelwelle
Cigüeñal
2
+ 00001-0043282-01
4
Заглушка
10 чашечная
Cup stopper 10
Obturateur cuvette 10
Schalenverschlußkappe 10
Obturador 10 a taza
3
+ 21080-1005017-00
1
Шпонка
4x5
Key 4x5
Clavette 4x5
Keil 4x5
Chaveta 4x5
4
+ 21100-1005065-00
1
Шайба
Washer
Rondelle
Scheibe
Arandela
5
+ 21100-1005076-00
1
Болт
Bolt
Boulon
Schraube
Tornillo
6
+ 21120-1005058-03
~
1
Шкив коленвала
Crankshaft damper pulley
Poulie de vilebrequin avec
Schwingungsdämpfer
Amortiguador
amortisseur
демпфирующий
6
+ 21120-1005058-04
~
1
Демпфер
Damper
Amortisseur
Dämpfer
Amortiguador
7
+ 21126-1005317-00
1
Шайба дистанционная
Distance washer
Rondelle entretoise
Distanzhülse
Arandela distancial
8
+ 21126-1005030-00
1
Шкив зубчатый коленвала
Crankshaft toothed pulley
Pignon de vilebrequin
Kurbelwellenzahnrad
Piñon cigüeñal
9
+ 21100-1005115-00
1
Маховик
Flywheel
Volant
Schwungrad
Volante
10
+ 21010-1005126-00
3
Штифт установочный
Dowel pin
Pied de centrage
Stellstift
Pasador de ajuste
11
+ 21080-1005127-00
6
Болт М10х1,25х23,5
Bolt M10x1.25x23.5, self-
Boulon M10x1,25x23,5
Schraube M10x1,25x23,5
Tornillo M10x1,25x23,5
locking
autobloquant
selbstsperrende
autoblocante
самоконтрящийся
12
+ 21080-1005128-00
1
Шайба болтов
Washer, bolts
Rondelle de boulons
Scheibe
Arandela de tornillos
13
+ 21080-1000102-01
^
1
Комплект коренных вкладышей
Set of main bearing shells
Jeu de coussinets de paliers de
Hauptlagerschalensatz
Juego casquillos de
vilebrequin
bancada
13
+ 21080-1000102-11
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,25 mm
Juego casquillos de
0.25 mm
vilebrequin -0,25
bancada -0,25 mm
0,25 мм
13
+ 21080-1000102-12
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,50 mm
Juego casquillos de
0.50 mm
vilebrequin -0,50
bancada -0,50 mm
0,50 мм
13
+ 21080-1000102-13
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,75 mm
Juego casquillos de
0.75 mm
vilebrequin -0,75
bancada -0,75 mm
0,75 мм
13
+ 21080-1000102-15
^
1
Комплект коренных вкладышей
-
Set of main bearing shells -
Jeu de coussinets de paliers de
Hauptlagerschalensatz -0,05 mm
Juego casquillos de
0,05 mm
vilebrequin -0,05
bancada -0,05 mm
0,05 мм
14
+ 21060-1005183-00
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
14
+ 21060-1005183-20
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
15
+ 21010-1005183-00
~
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
15
+ 21010-1005183-01
~
1
Полукольцо
Half-ring
Demi-rondelle
Anlaufscheibe
Semianillo
15
+ 21010-1005183-20
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
15
+ 21010-1005183-21
^
1
Полукольцо
+0,127 мм
Half-ring +0.127 mm
Demi-rondelle +0,127 mm
Anlaufscheibe +0,127 mm
Semianillo +0,127 mm
A121
- 77 -
21721

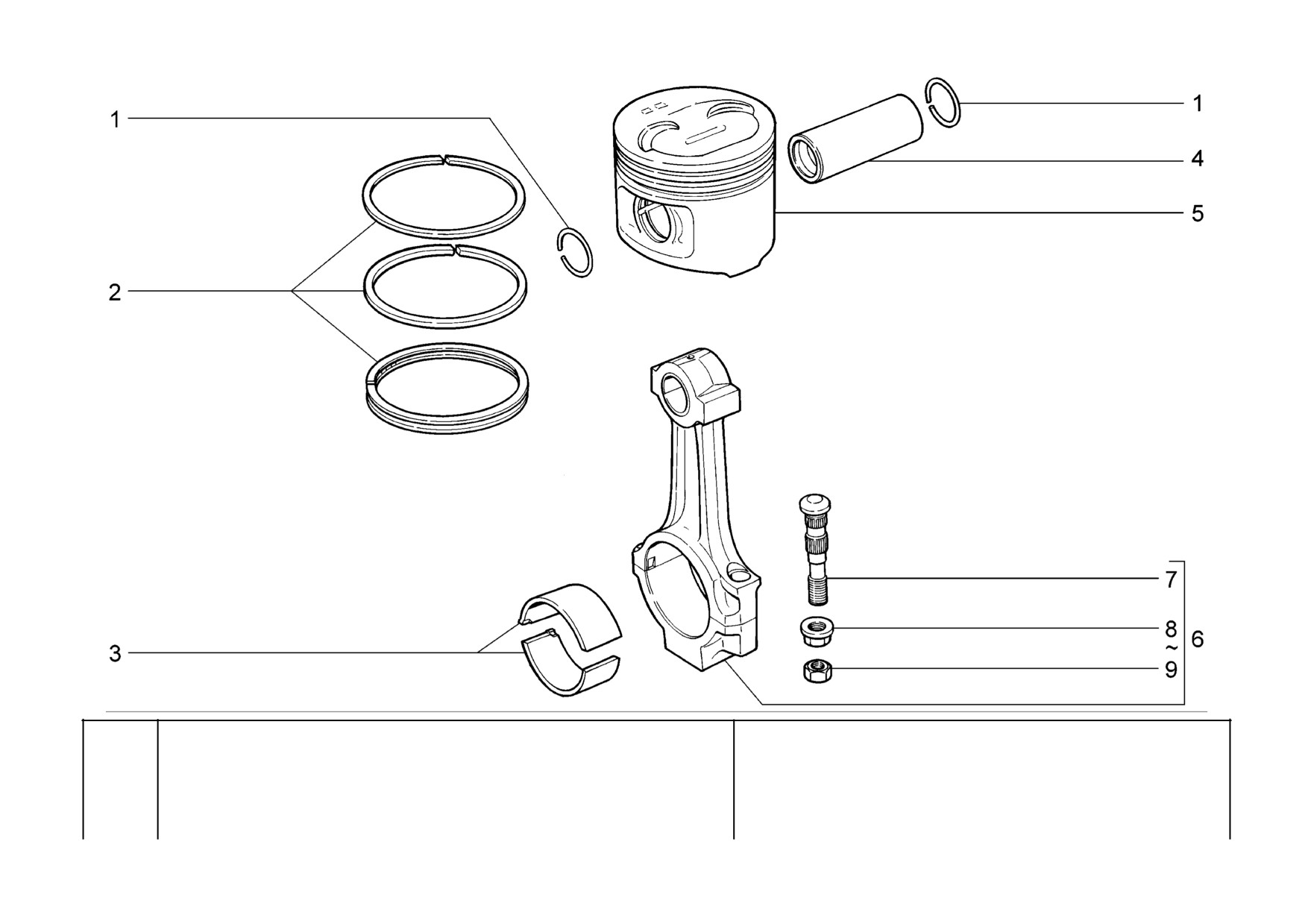

Conrods and pistons
A130
Bielles et pistons
Pleuel und Kolben
Bielas y pistones
- 78 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21213-1004022-00
8
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
2
+ 21083-1000100-00
^
1
Комплект поршневых колец
Set of piston rings 82,0
Jeu de segments de piston
Kolbenringsatz 82,0
Juego de anillos 82,0
82,0
82,0
2
+ 21083-1000100-31
^
1
Комплект поршневых колец
Set of piston rings +0.4 mm
Jeu de segments de piston
Kolbenringsatz +0,4 mm
Juego de anillos +0,4 mm
+0,4 mm
+0,4 мм
2
+ 21083-1000100-32
^
1
Комплект поршневых колец
Set of piston rings +0.8 mm
Jeu de segments de piston
Kolbenringsatz +0,8 mm
Juego de anillos +0,8 mm
+0,8 mm
+0,8 мм
2
+ 21083-1004029-00
^
1
Комплект поршневых колец
Set of piston rings 82,0
Jeu de segments de piston
Kolbenringsatz 82,0
Juego de anillos 82,0
82,0
82,0
3
+ 21010-1000104-10
^
1
Комплект шатунных вкладышей
Set of big end bearing shells
Jeu de coussinets de bielle
Pleuellagerschalensatz
Juego de casquillos de
biela
3
+ 21010-1000104-11
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.25 mm
Juego de casquillos de
0.25 mm
0.25 mm
biela -0.25 mm
-0.25 мм
3
+ 21010-1000104-12
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.50 mm
Juego de casquillos de
0.50 mm
0.50 mm
biela -0.50 mm
-0.50 мм
3
+ 21010-1000104-13
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.75 mm
Juego de casquillos de
0.75 mm
0.75 mm
biela -0.75 mm
-0.75 мм
3
+ 21010-1000104-14
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -1.00 mm
Juego de casquillos de
1.00 mm
1.00 mm
biela -1.00 mm
-1.00 мм
3
+ 21010-1000104-15
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -1.00 mm
Juego de casquillos de
1.00 mm
1.00 mm
biela -1.00 mm
-1.00 мм
3
+ 21010-1000104-40
^
1
Комплект шатунных вкладышей
Set of big end bearing shells
Jeu de coussinets de bielle
Pleuellagerschalensatz
Juego de casquillos de
biela
3
+ 21010-1000104-41
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.125 mm Juego de casquillos de
0.125 mm
0.125 mm
biela -0.125 mm
-0.125 мм
3
+ 21010-1000104-42
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.25 mm
Juego de casquillos de
0.25 mm
0.25 mm
biela -0.25 mm
-0.25 мм
3
+ 21010-1000104-43
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.50 mm
Juego de casquillos de
0.50 mm
0.50 mm
biela -0.50 mm
-0.50 мм
3
+ 21010-1000104-44
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -0.75 mm
Juego de casquillos de
0.75 mm
0.75 mm
biela -0.75 mm
-0.75 мм
3
+ 21010-1000104-45
^
1
Комплект шатунных вкладышей
Set of big end bearing shells -
Jeu de coussinets de bielle -
Pleuellagerschalensatz -1.00 mm
Juego de casquillos de
1.00 mm
1.00 mm
biela -1.00 mm
-1.00 мм
4
+ 21100-1004020-00
4*)
Палец поршневой, класс
1
Gudgeon pin, class 1
Axe de piston, classe 1
Kolbenbolzen, Klasse 1
Perno de pistón clase 1
4
+ 21100-1004020-01
4*)
Палец поршневой, класс
2
Gudgeon pin, class 2
Axe de piston, classe 2
Kolbenbolzen, Klasse 2
Perno de pistón clase 2
4
+ 21100-1004020-02
4*)
Палец поршневой, класс
3
Gudgeon pin, class 3
Axe de piston, classe 3
Kolbenbolzen, Klasse 3
Perno de pistón clase 3
5
+ 21100-1004015-00
4*)
Поршень, класс А
Piston, class A
Piston, classe A
Kolben, Klasse A
Pistón, clase A
5
+ 21100-1004015-02
4*)
Поршень, класс С
Piston, class C
Piston, classe C
Kolben, Klasse C
Pistón, clase C
5
+ 21100-1004015-04
4*)
Поршень, класс Е
Piston, class E
Piston, classe E
Kolben, Klasse E
Pistón, clase E
5
+ 21100-1004015-31
4*)
Поршень ремонтный
+0,4 мм
Oversize piston +0.4 mm
Piston de réparation +0,4 mm
Kolben, Reparaturmaß +0,4 mm
Pistón +0,4 mm
5
+ 21100-1004015-32
4*)
Поршень ремонтный
+0,8 мм
Oversize piston +0.8 mm
Piston de réparation +0,8 mm
Kolben, Reparaturmaß +0,8 mm
Pistón +0,8 mm
6
+ 21100-1004045-00
4*)
Шатун, класс 1
Connecting rod, class 1
Bielle, classe 1
Pleuelstange, Klasse 1
Biela, clase 1
6
+ 21100-1004045-01
4*)
Шатун, класс
2
Connecting rod, class 2
Bielle, classe 2
Pleuelstange, Klasse 2
Biela, clase 2
6
+ 21100-1004045-02
4*)
Шатун, класс
3
Connecting rod, class 3
Bielle, classe 3
Pleuelstange, Klasse 3
Biela, clase 3
7
+ 21100-1004062-00
8
Болт шатуна
Bolt, connecting rod
Boulon de bielle
Pleuelschraube
Tornillo de biela
8
+ 21213-1004067-00
~
8
Гайка шатуна
Nut, conrod
Ecrou de bielle
Pleuelmutter
Tuerca de la biela
9
+ 00001-0025550-20
~
8
Гайка M9x1
Nut M9x1
Ecrou M9x1
Mutter M9x1
Tuerca M9x1
A130
- 79 -

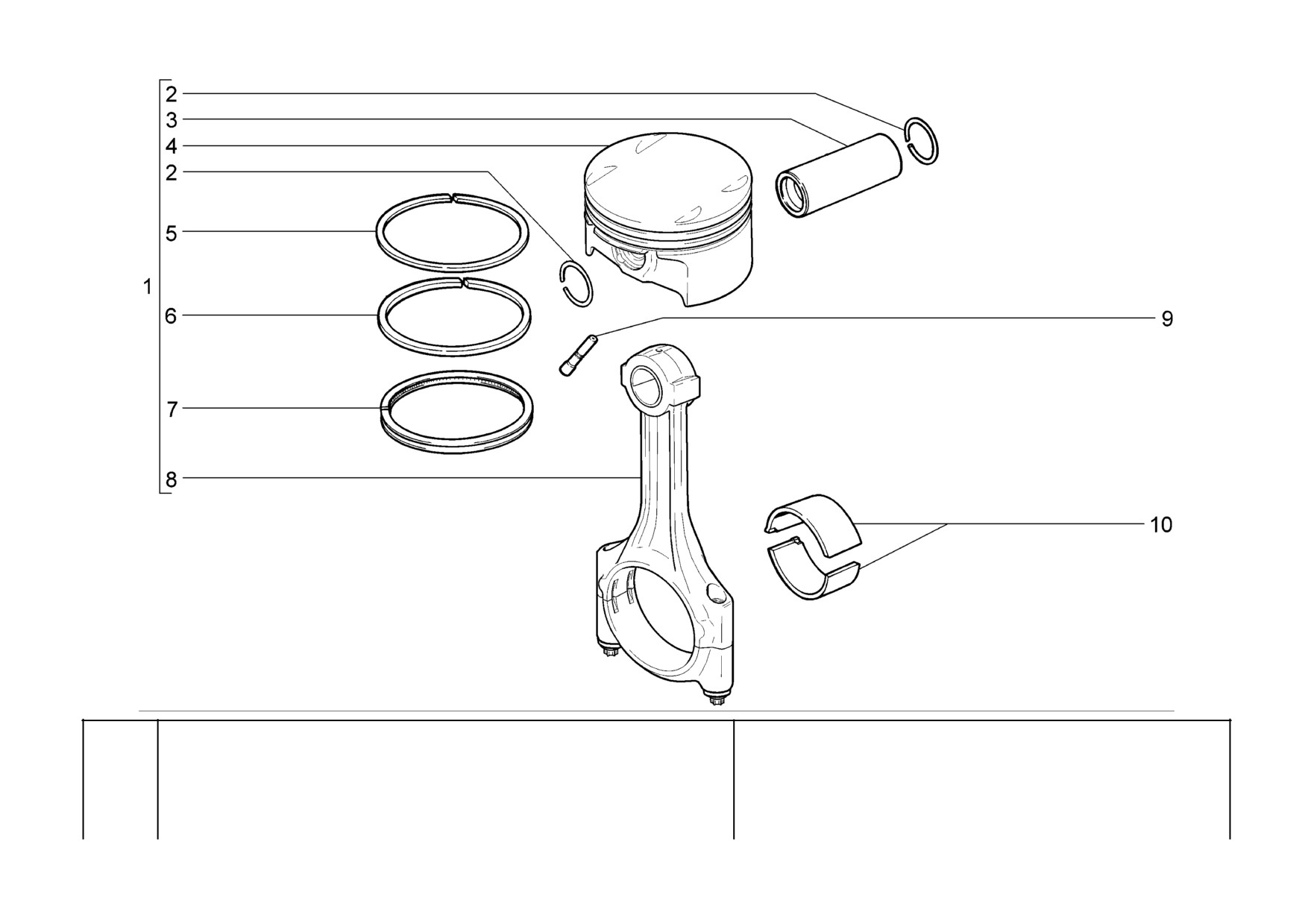

Шатуны и поршни
21703-02
21723-02
Conrods and pistons
21703-03
21723-03
A131
Bielles et pistons
21713-01
Pleuel und Kolben
21713-02
Bielas y pistones
21713-03
- 80 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21126-1004010-00
~
4
Поршень и шатун в сборе
Piston/conrod assy
Piston et bielle assemblés
Kolben und Pleuelstange,
Pistón y biela en conjunto
komplett
1
21126-1004010-01
~
4
Поршень и шатун в сборе
Piston/conrod assy
Piston et bielle assemblés
Kolben und Pleuelstange,
Pistón y biela en conjunto
komplett
1
21126-1004010-02
~
4
Поршень и шатун в сборе
Piston/conrod assy
Piston et bielle assemblés
Kolben und Pleuelstange,
Pistón y biela en conjunto
komplett
2
+ 11194-1004022-00
2
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
3
+ 21126-1004020-00
4
Палец поршневой
Gudgeon pin
Axe de piston
Kolbenbolzen
Perno de pistón
4
+ 21126-1004015-00
4*)
Поршень, класс А
Piston, class A
Piston, classe A
Kolben, Klasse A
Pistón, clase A
4
+ 21126-1004015-01
4*)
Поршень, класс В
Piston, class B
Piston, classe B
Kolben, Klasse B
Pistón, clase B
4
+ 21126-1004015-02
4*)
Поршень, класс С
Piston, class C
Piston, classe C
Kolben, Klasse C
Pistón, clase C
4
+ 21126-1004015-30
4*)
Поршень, класс А+0,5
Piston, class A+0,5
Piston, classe A+0,5
Kolben, Klasse A+0,5
Pistón, clase A+0,5
4
+ 21126-1004015-31
4*)
Поршень, класс В+0,5
Piston, class B+0,5
Piston, classe B+0,5
Kolben, Klasse B+0,5
Pistón, clase B+0,5
4
+ 21126-1004015-32
4*)
Поршень, класс С+0,5
Piston, class C+0,5
Piston, classe C+0,5
Kolben, Klasse C+0,5
Pistón, clase C+0,5
5
+ 21126-1004030-00
~
4
Кольцо поршневое
Piston ring
Segment de piston
Kolbenring
Anillo de pistón
5
+ 21126-1004030-30
~
4
Кольцо поршневое
Piston ring
Segment de piston
Kolbenring
Anillo de pistón
6
+ 21126-1004025-00
~
4
Кольцо поршневое
Piston ring
Segment de piston
Kolbenring
Anillo de pistón
6
+ 21126-1004025-30
~
4
Кольцо поршневое
Piston ring
Segment de piston
Kolbenring
Anillo de pistón
7
+ 21126-1004035-00
~
4
Кольцо поршневое
Oil ring
Segment râcleur d'huile
Ölabstreifring
Anillo restregador de
pistón
маслосьемное
7
+ 21126-1004035-30
~
4
Кольцо поршневое
Oil ring
Segment râcleur d'huile
Ölabstreifring
Anillo restregador de
pistón
маслосьемное
8
+ 11194-1004045-00
~
4
Шатун
Conrod
Bielle
Pleuelstange
Biela
8
+ 11194-1004045-01
~
4
Шатун в сборе
Conrod
Bielle
Pleuelstange
Biela
9
+ 21120-1004081-00
~
4
Форсунка охлаждения
поршня
Oil spray tube for piston cooling Injecteur de refroidissement du
Kolben-Kühlungsdüse
Inyector de refregeración
piston
de pistón
9
+ 21120-1004081-01
~
4
Форсунка охлаждения
поршня
Oil spray tube for piston cooling Injecteur de refroidissement du
Kolben-Kühlungsdüse
Inyector de refregeración
piston
de pistón
9
+ 21120-1004081-02
~
4
Форсунка охлаждения
поршня
Oil spray tube for piston cooling Injecteur de refroidissement du
Kolben-Kühlungsdüse
Inyector de refregeración
piston
de pistón
10
+ 11194-1004058-00
^
8
Вкладыш шатунный
Big-end bearing shell
Coussinet de bielle
Pleuellagerschale
Casquillo de biela
10
+ 11194-1004058-02
^
8
Вкладыш шатуна ремонтный
-
Connecting rod seal repair -
Coussinet de réparation de la
Pleuellagerschale f.
Casquillo de biela de
0.25 mm
bielle - 0,25 mm
Reparaturzwecke -0,25 mm
reparación - 0,25 mm
0,25мм
10
+ 11194-1004058-03
^
8
Вкладыш шатуна ремонтный
-
Connecting rod seal repair -
Coussinet de réparation de la
Pleuellagerschale f.
Casquillo de biela de
0.5 mm
bielle - 0,5 mm
Reparaturzwecke - 0,5 mm
reparación - 0,5 mm
0,5мм
10
+ 11194-1004058-04
^
8
Вкладыш шатуна ремонтный
-
Connecting rod seal repair -
Coussinet de réparation de la
Pleuellagerschale f.
Casquillo de biela de
0.75 mm
bielle - 0,75 mm
Reparaturzwecke - 0,75 mm
reparación - 0,75 mm
0,75мм
10
+ 11194-1004058-05
^
8
Вкладыш шатуна ремонтный
-
Connecting rod seal repair -
Coussinet de réparation de la
Pleuellagerschale f.
Casquillo de biela de
1.00 mm
bielle - 1,00 mm
Reparaturzwecke - 1,00 mm
reparación - 1,00 mm
1,00мм
A131
- 81 -
21721

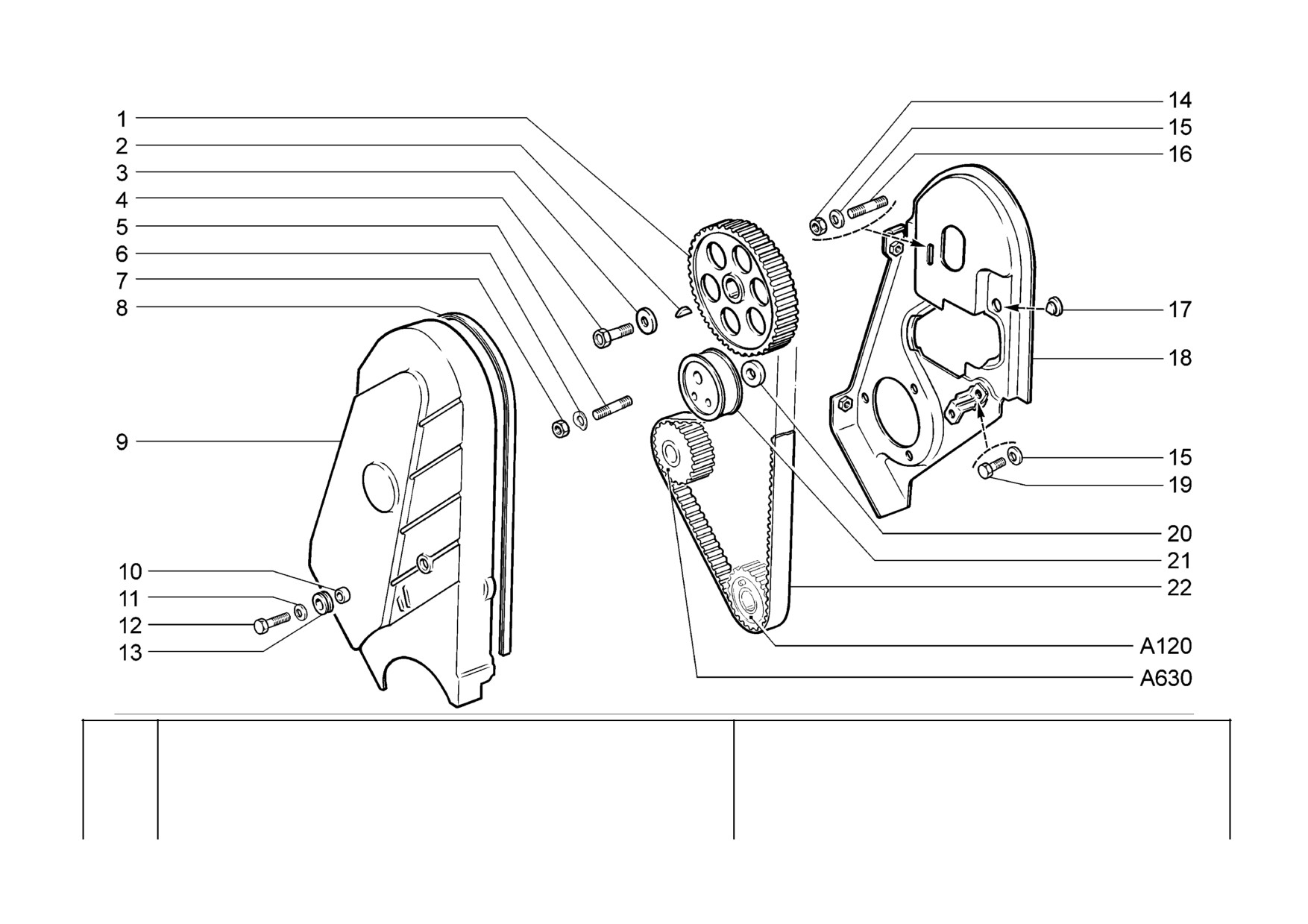

Camshaft drive
A140
Commande d'arbre à cames
Nockenwellenantrieb
Mando del árbol de levas
- 82 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11183-1006020-00
1
Шкив зубчатый распредвала
Camshaft toothed pulley
Pignon d'arbre à cames
Nockenwellenrad
Piñón del arbol de levas
2
+ 21080-1005017-00
1
Шпонка
4x5
Key 4x5
Clavette 4x5
Keil 4x5
Chaveta 4x5
3
+ 21080-1006021-00
1
Шайба
Washer
Rondelle
Scheibe
Arandela
4
+ 21010-1005127-00
1
Болт М10х1,25х23,5
Bolt M10x1.25x23.5, self-
Boulon M10x1,25x23,5
Schraube M10x1,25x23,5
Tornillo M10x1,25x23,5
locking
autobloquant
selbstsperrende
autoblocante
самоконтрящийся
5
+ 21080-1006129-10
1
Шпилька крепления механизма
Securing stud
Goujon de fixation de
Befesigungsbolzen f.
Espárrago de fijación del
mécanisme de tension
Spannvorrichtung
mecanismo de tensión
натяжения
6
+ 00001-0026014-73
1
Шайба
10 волнистая
Wave-type washer 10
Rondelle ondulée 10
Scheibe 10, wellenförmige
Arandela 10 ondulada
7
+ 00001-0021647-21
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
8
+ 21080-1006149-00
1
Уплотнитель
Seal
Joint d'étanchéité
Dichtung
Empaquetadura
9
+ 21080-1006146-10
1
Крышка защитная передняя
Cover, front
Carter avant
Zahnriemenabdeckung, vorne
Tapa protectora delantera
10
+ 21080-1006162-00
3
Втулка
Bush
Bague
Buchse
Casquillo
11
+ 00001-0026406-01
3
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
12
+ 00001-0009024-21
3
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
13
+ 21080-1006148-00
3
Втулка
Bush
Manchon
Buchse
Casquillo
14
+ 00001-0058962-11
1
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
15
+ 00001-0011977-73
2
Шайба 6 пружинная коническая
Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
16
+ 00001-0015003-21
1
Шпилька M6x18
Stud M6x18
Goujon M6x18
Stift M6x18
Espárrago M6x18
17
+ 21080-1006154-00
1
Упор
Stop
Butée
Anschlag
Tope
18
+ 21080-1006151-10
1
Крышка защитная задняя
Protective cover, rear
Tôle-support de carter de
Zahnriemenabdeckung, hinten
Tapa protectora trasera
courroie
19
+ 00001-0009020-21
1
Болт М6х12
Bolt M6x12
Boulon M6x12
Schraube M6x12
Tornillo M6x12
20
+ 21080-1006130-10
1
Кольцо дистанционное
Spacer ring
Bague entretoise
Abstandsring
Anillo distanciador
21
+ 21080-1006120-00
~
1
Ролик натяжителя
Tensioner roller
Galet-tendeur
Spannrolle
Rodillo tensor
21
+ 21080-1006120-01
~
1
Ролик натяжителя
Tensioner roller
Galet-tendeur
Spannrolle
Rodillo tensor
22
+ 21080-1006040-10
~
1
Ремень зубчатый
Timing belt
Courroie crantée
Zahnriemen
Correa dentada
22
+ 21080-1006040-11
~
1
Ремень
Belt
Sangle
Halteband
Correa
A140
- 83 -
содержание .. 2 3 4 5 ..
