ILLUSTRATION ET NOMENCLATURE DES PIÈCES DÉTACHÉES
BILDER UND TEILE- BZW. BAUEINHEITENVERZEICHNIS
FIGURAS Y LISTA DE LAS PIEZAS Y DE LAS UNIDADES DE MONTAJE
21701
(01)
21713-03 (04)

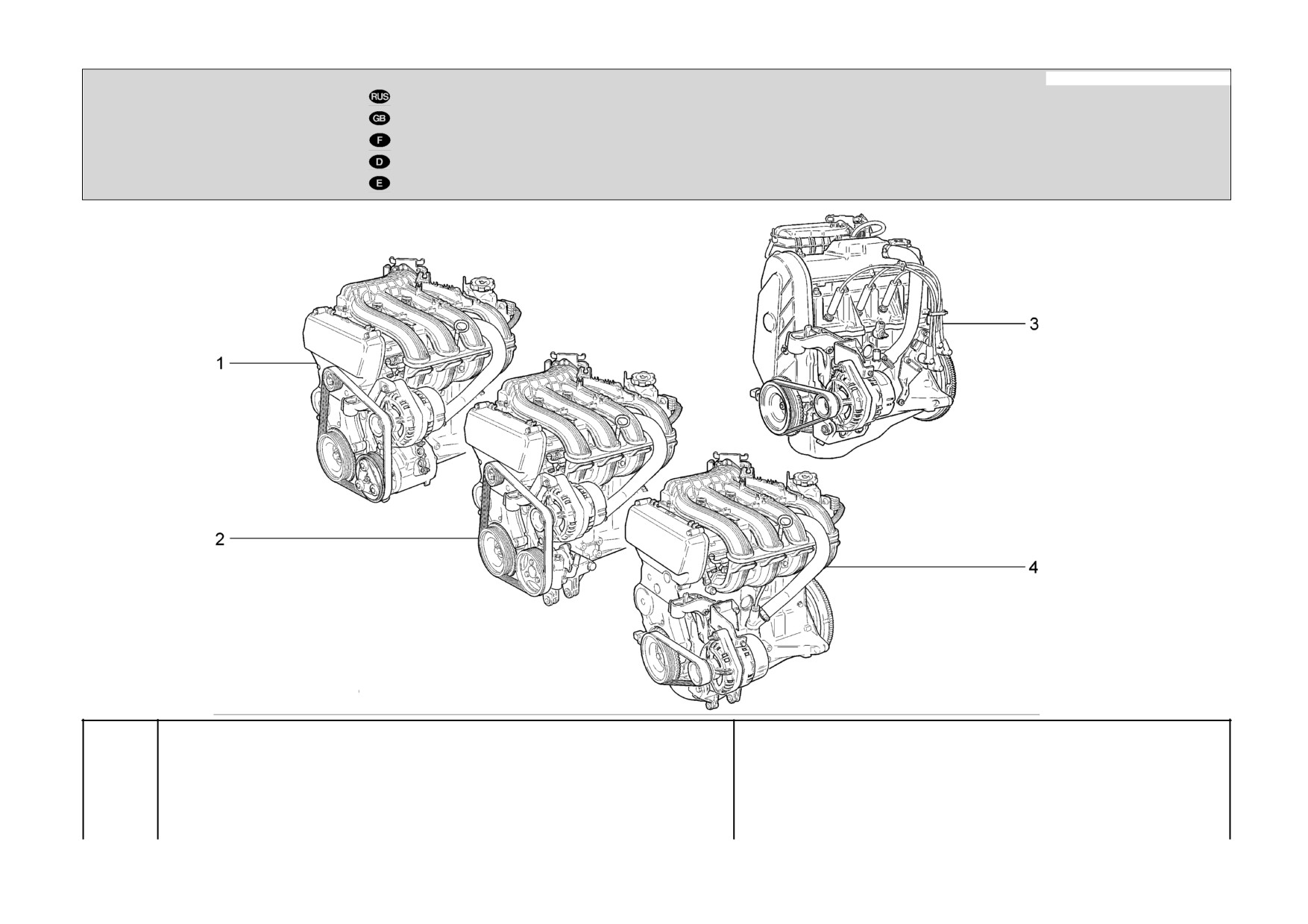

Двигатель
21703-01 (02)
21721
(01)
Engine
21703-02 (03)
21723-01 (02)
A001
Moteur
21703-03 (04)
21723-02 (03)
Motor
21713-01 (02)
21723-03 (04)
Motor
21713-02 (03)
- 44 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21126-1000260-04
(02-18,20)
Двигатель
Engine
Moteur
Motor
Motor
1
+ 21126-1000260-07
(03-18)
Двигатель
Engine
Moteur
Motor
Motor
(04-18,20)
(114,118)
1
+ 21126-1000260-27
(144,148)
Двигатель
Engine
Moteur
Motor
Motor
2
+ 21126-1000260-06
(02-10,110)
Двигатель
Engine
Moteur
Motor
Motor
3
+ 21114-1000260-20
(01)
Двигатель
Engine
Moteur
Motor
Motor
4
+ 21126-1000260-00
(03-110)
Двигатель
Engine
Moteur
Motor
Motor
(04-10)(11,15,115)
4
+ 21126-1000260-20
(140,145)
Двигатель
Engine
Moteur
Motor
Motor
A001
- 45 -
21721

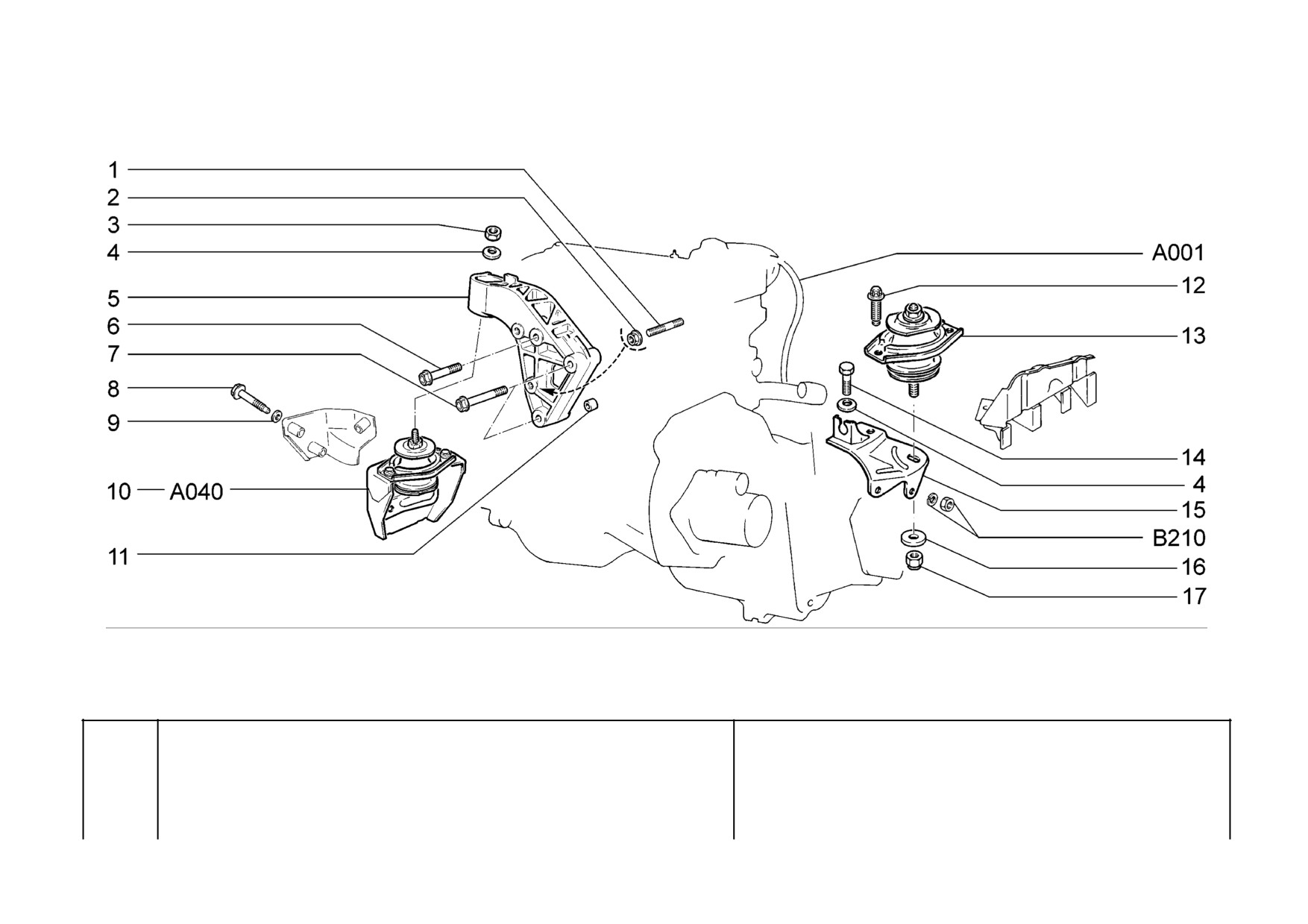

Engine mounting
A010
Suspension de moteur
Motoraufhängung
Suspensión del motor
- 46 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21010-1001101-00
1
Шпилька M8x15
Stud M8x15
Goujon M8x15
Stift M8x15
Espárrago M8x15
2
+ 21100-3701686-00
1
Гайка
Nut
Ecrou
Mutter
Tuerca
3
+ 00001-0021647-11
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
4
+ 00001-0011983-73
2
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
5
+ 21100-1001157-10
1
Кронштейн правой опоры
RH mounting bracket
Support d'appui D
Träger, rechts
Soporte del apoyo der.
двигателя
6
+ 21100-1001159-00
1
Болт М8х76
Bolt M8x76
Boulon M8x76
Schraube M8x76
Tornillo M8x76
7
+ 21100-1001161-00
2
Болт М8х65
Bolt M8x65
Boulon M8x65
Schraube M8x65
Tornillo M8x65
8
+ 21100-1001224-00
3
Болт M10x1,25x70
Bolt M10x1.25x70
Boulon M10x1,25x70
Schraube M10x1,25x70
Tornillo M10x1,25x70
9
+ 00001-0026468-01
3
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
10
+ 21100-1001195-00
1
Кронштейн в сборе
Bracket assy
Support complete
Träger komplett
Soporte en conjunto
11
+ 21010-1003017-00
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
12
+ 21100-1001259-10
2
Болт М8х21
Bolt M8x21
Boulon M8x21
Schraube M8x21
Tornillo M8x21
13
+ 21100-1001240-00
1
Подушка опоры двигателя
Engine mounting flexible
Tampon d'appui de moteur
Motorlagerung
Tope elástico de apoyo
member
14
+ 00001-0013069-21
1
Болт М10х1,25х30
Bolt M10x1.25x30
Boulon M10x1,25x30
Schraube M10x1,25x30
Tornillo M10x1,25x30
15
+ 21100-1001230-00
1
Кронштейн левой опоры
LH mounting bracket
Support d'appui G
Träger, links
Soporte del apoyo izq.
16
+ 21120-1001348-00
1
Шайба опорная
Thrust washer
Rondelle
Scheibe
Arandela de apoyo
17
+ 00001-0025745-11
1
Гайка M10x1,25
Self-locking nut M10x1.25
Ecrou autofreiné M10x1,25
S.Mutter M10x1,25
Tuerca M10x1,25
самоконтрящаяся
A010
- 47 -

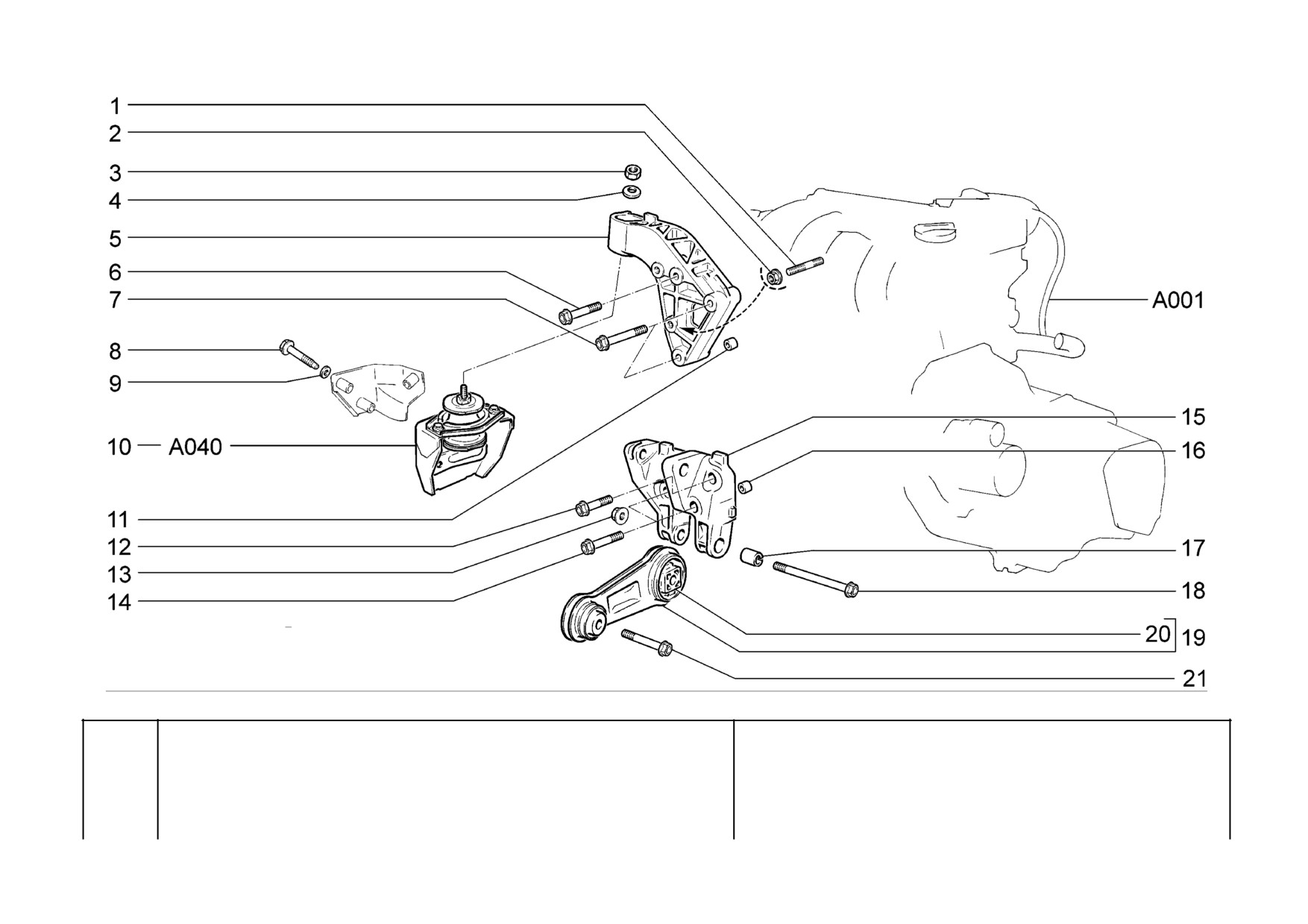

Подвеска двигателя правая
21703-02
Engine mounting, RH
21713-01
A011
Suspension de moteur droite
21713-02
Motoraufhängung, rechts
21723-01
Suspensión del motor derecha
21723-02
- 48 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21010-1001101-00
1
Шпилька M8x15
Stud M8x15
Goujon M8x15
Stift M8x15
Espárrago M8x15
2
+ 21100-3701686-00
1
Гайка
Nut
Ecrou
Mutter
Tuerca
3
+ 00001-0021647-11
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
4
+ 00001-0011983-73
1
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
5
+ 21100-1001157-10
1
Кронштейн правой опоры
RH mounting bracket
Support d'appui D
Träger, rechts
Soporte del apoyo der.
двигателя
6
+ 21100-1001159-00
1
Болт М8х76
Bolt M8x76
Boulon M8x76
Schraube M8x76
Tornillo M8x76
7
+ 21100-1001161-00
2
Болт М8х65
Bolt M8x65
Boulon M8x65
Schraube M8x65
Tornillo M8x65
8
+ 21100-1001224-00
3
Болт M10x1,25x70
Bolt M10x1.25x70
Boulon M10x1,25x70
Schraube M10x1,25x70
Tornillo M10x1,25x70
9
+ 00001-0026468-01
3
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
10
+ 21100-1001195-00
1
Кронштейн в сборе
Bracket assy
Support complete
Träger komplett
Soporte en conjunto
11
+ 21010-1003017-00
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
12
+ 21120-1001368-00
1
Болт М10х1,25х40
Bolt M10x1.25x40
Boulon M10x1,25x40
Schraube M10x1,25x40
Tornillo M10x1,25x40
13
21100-1001257-00
1
Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
14
+ 21120-1001371-00
2
Болт М10х1,25х55
Bolt M10x1.25x55
Boulon M10x1,25x55
Schraube M10x1,25x55
Tornillo M10x1,25x55
15
+ 21120-1001362-00
1
Кронштейн нижний
Lower bracket
Support inférieur
Stütze, unten
Soporte inferior
16
+ 21120-1001364-00
2
Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
17
+ 21120-1001366-00
1
Втулка
Bush
Douille
Buchse
Buje
18
+ 21120-1001373-00
1
Болт М10х1,25х105
Bolt M10x1.25x105
Boulon M10x1,25x105
Schraube M10x1,25x105
Tornillo M10x1,25x105
19
+ 21120-1001300-00
1
Штанга в сборе
Bar assy
Barre
Stange
Varilla
20
+ 21120-1001310-00
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
20
+ 21120-1001310-01
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
21
+ 21120-1001384-00
1
Болт М10х1,25х50
Bolt M10x1.25x50
Boulon M10x1,25x50
Schraube M10x1,25x50
Tornillo M10x1,25x50
A011
- 49 -

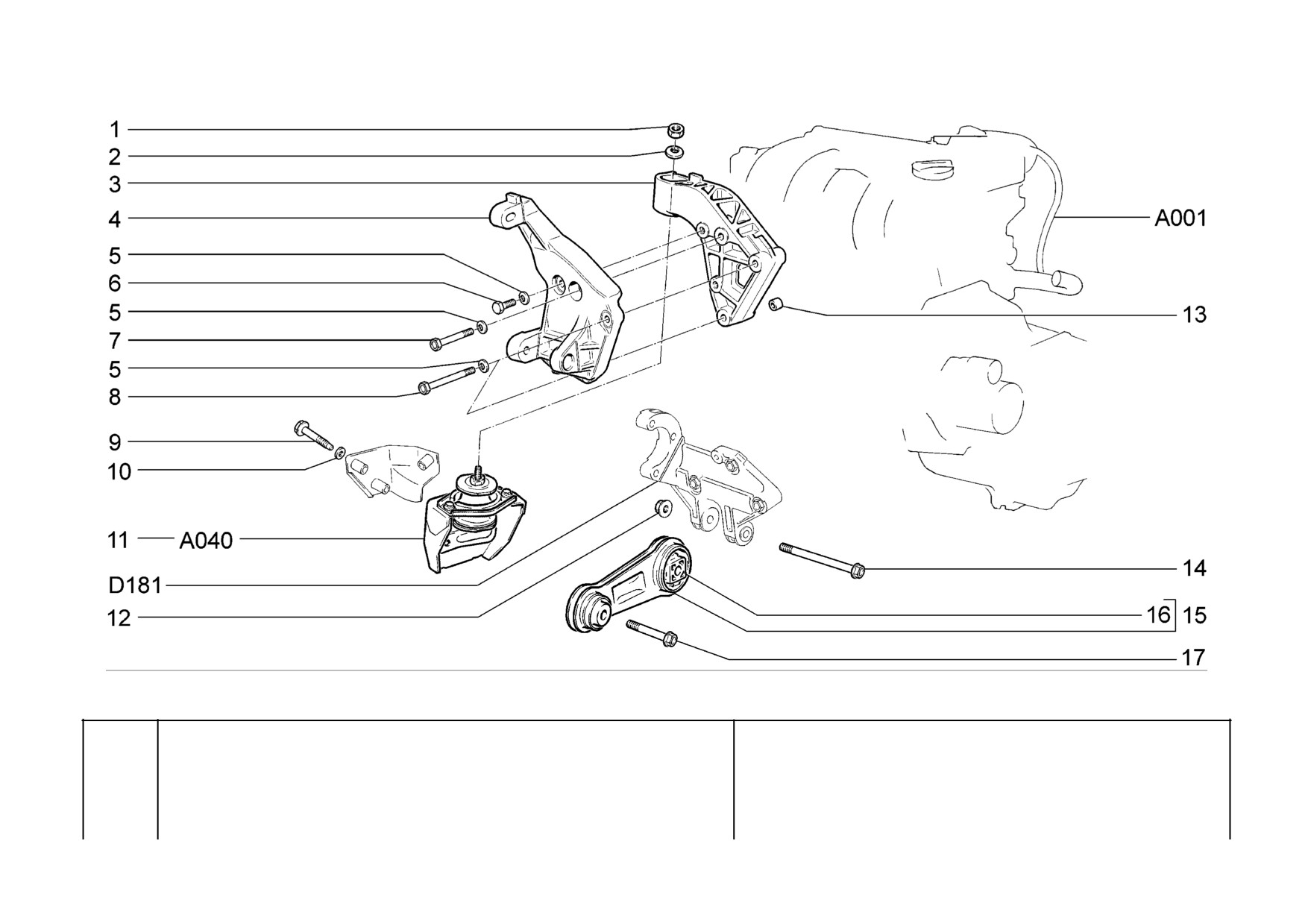

Подвеска двигателя правая
21713-01
Engine mounting, RH
21723-01
A012
Suspension de moteur droite
Motoraufhängung, rechts
Suspensión del motor derecha
- 50 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0021647-11
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
2
+ 00001-0011983-73
1
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
3
+ 21100-1001157-10
1
Кронштейн правой опоры
RH mounting bracket
Support d'appui D
Träger, rechts
Soporte del apoyo der.
двигателя
4
+ 21100-1041034-20
1
Кронштейн
Bracket
Support
Konsole
Soporte
5
+ 00001-0011980-73
4
Шайба 8 пружинная коническая
Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
6
+ 00001-0060438-21
1
Болт М8х30
Bolt M8x30
Boulon M8x30
Schraube M8x30
Tornillo M8x30
7
+ 00001-0060446-21
1
Болт М8х70
Bolt M8x70
Boulon M8x70
Schraube M8x70
Tornillo M8x70
8
+ 21100-1701250-00
2
Болт М8х85
Bolt M8x85
Boulon M8x85
Schraube M8x85
Tornillo M8x85
9
+ 21100-1001224-00
3
Болт M10x1,25x70
Bolt M10x1.25x70
Boulon M10x1,25x70
Schraube M10x1,25x70
Tornillo M10x1,25x70
10
+ 00001-0026468-01
3
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
11
+ 21100-1001195-00
1
Кронштейн в сборе
Bracket assy
Support complete
Träger komplett
Soporte en conjunto
12
21100-1001257-00
1
Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
13
+ 21010-1003017-00
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
14
+ 21120-1001373-00
1
Болт М10х1,25х105
Bolt M10x1.25x105
Boulon M10x1,25x105
Schraube M10x1,25x105
Tornillo M10x1,25x105
15
+ 21120-1001300-00
1
Штанга в сборе
Bar assy
Barre
Stange
Varilla
16
+ 21120-1001310-00
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
16
+ 21120-1001310-01
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
17
+ 21120-1001384-00
1
Болт М10х1,25х50
Bolt M10x1.25x50
Boulon M10x1,25x50
Schraube M10x1,25x50
Tornillo M10x1,25x50
A012
- 51 -
21723-01

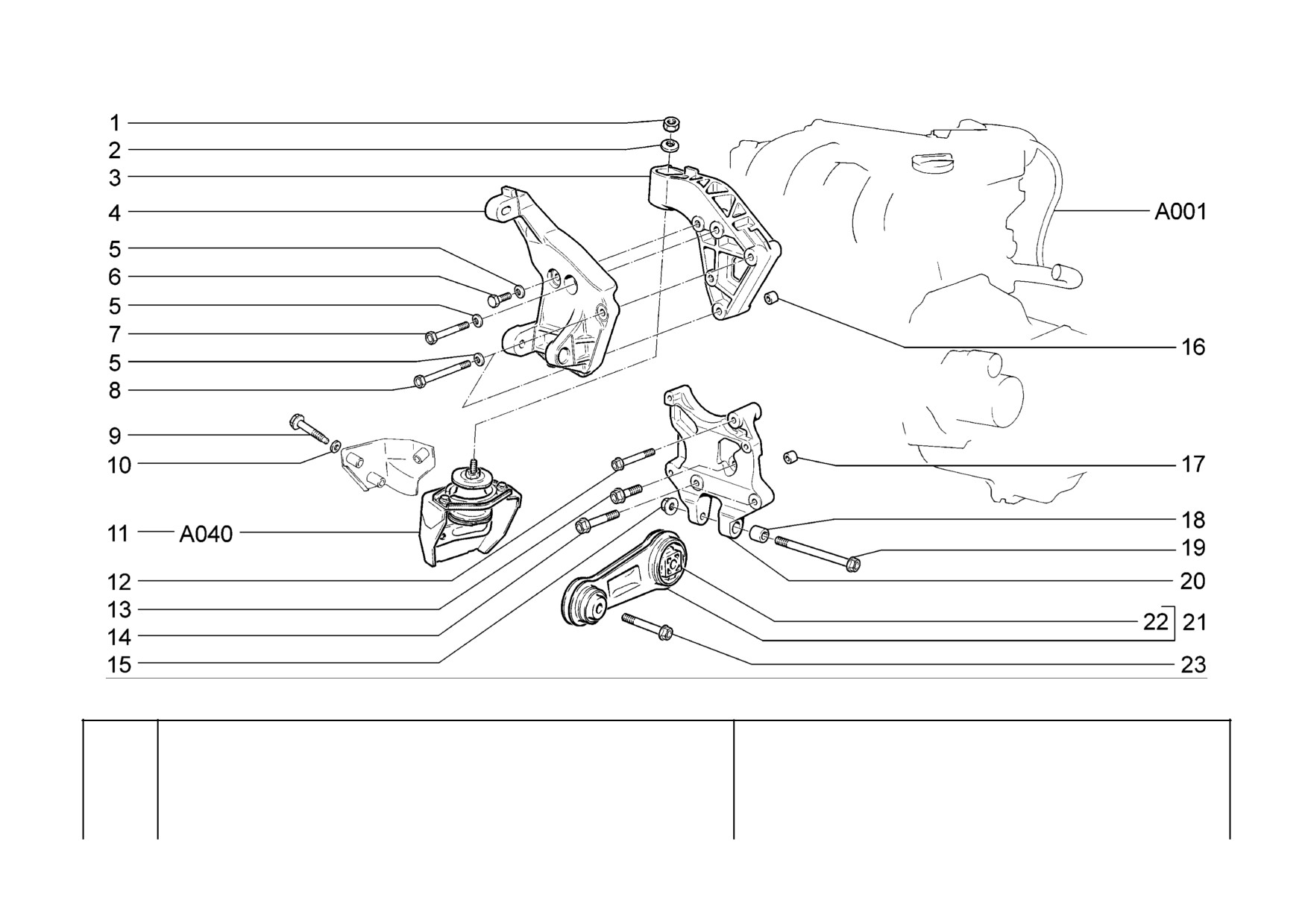

Подвеска двигателя правая
21703-02
21723-02
Engine mounting, RH
21703-03
21723-03
A013
Suspension de moteur droite
21713-01
Motoraufhängung, rechts
21713-02
Suspensión del motor derecha
21713-03
- 52 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0021647-11
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
2
+ 00001-0011983-73
1
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
3
+ 21100-1001157-10
1
Кронштейн правой опоры
RH mounting bracket
Support d'appui D
Träger, rechts
Soporte del apoyo der.
двигателя
4
+ 21100-1041034-20
1
Кронштейн
Bracket
Support
Konsole
Soporte
5
+ 00001-0011980-73
4
Шайба 8 пружинная коническая
Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
6
+ 00001-0060438-21
1
Болт М8х30
Bolt M8x30
Boulon M8x30
Schraube M8x30
Tornillo M8x30
7
+ 00001-0060446-21
1
Болт М8х70
Bolt M8x70
Boulon M8x70
Schraube M8x70
Tornillo M8x70
8
+ 21100-1701250-00
2
Болт М8х85
Bolt M8x85
Boulon M8x85
Schraube M8x85
Tornillo M8x85
9
+ 21100-1001224-00
3
Болт M10x1,25x70
Bolt M10x1.25x70
Boulon M10x1,25x70
Schraube M10x1,25x70
Tornillo M10x1,25x70
10
+ 00001-0026468-01
3
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
11
+ 21100-1001195-00
1
Кронштейн в сборе
Bracket assy
Support complete
Träger komplett
Soporte en conjunto
12
+ 21100-1001161-00
2
Болт М8х65
Bolt M8x65
Boulon M8x65
Schraube M8x65
Tornillo M8x65
13
21120-1001376-00
1
Болт М10х1,25х25
Bolt M10x1.25x25
Boulon M10x1,25x25
Schraube M10x1,25x25
Tornillo M10x1,25x25
14
+ 21120-1001371-00
2
Болт М10х1,25х55
Bolt M10x1.25x55
Boulon M10x1,25x55
Schraube M10x1,25x55
Tornillo M10x1,25x55
15
21100-1001257-00
1
Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
16
+ 21010-1003017-00
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
17
+ 21120-1001364-00
2
Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
18
+ 21120-1001366-00
1
Втулка
Bush
Douille
Buchse
Buje
19
+ 21120-1001373-00
1
Болт М10х1,25х105
Bolt M10x1.25x105
Boulon M10x1,25x105
Schraube M10x1,25x105
Tornillo M10x1,25x105
20
+ 21700-1001362-10
1
Кронштейн нижний
Lower bracket
Support inférieur
Stütze, unten
Soporte inferior
21
+ 21120-1001300-00
1
Штанга в сборе
Bar assy
Barre
Stange
Varilla
22
+ 21120-1001310-00
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
22
+ 21120-1001310-01
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
23
+ 21120-1001384-00
1
Болт М10х1,25х50
Bolt M10x1.25x50
Boulon M10x1,25x50
Schraube M10x1,25x50
Tornillo M10x1,25x50
A013
- 53 -

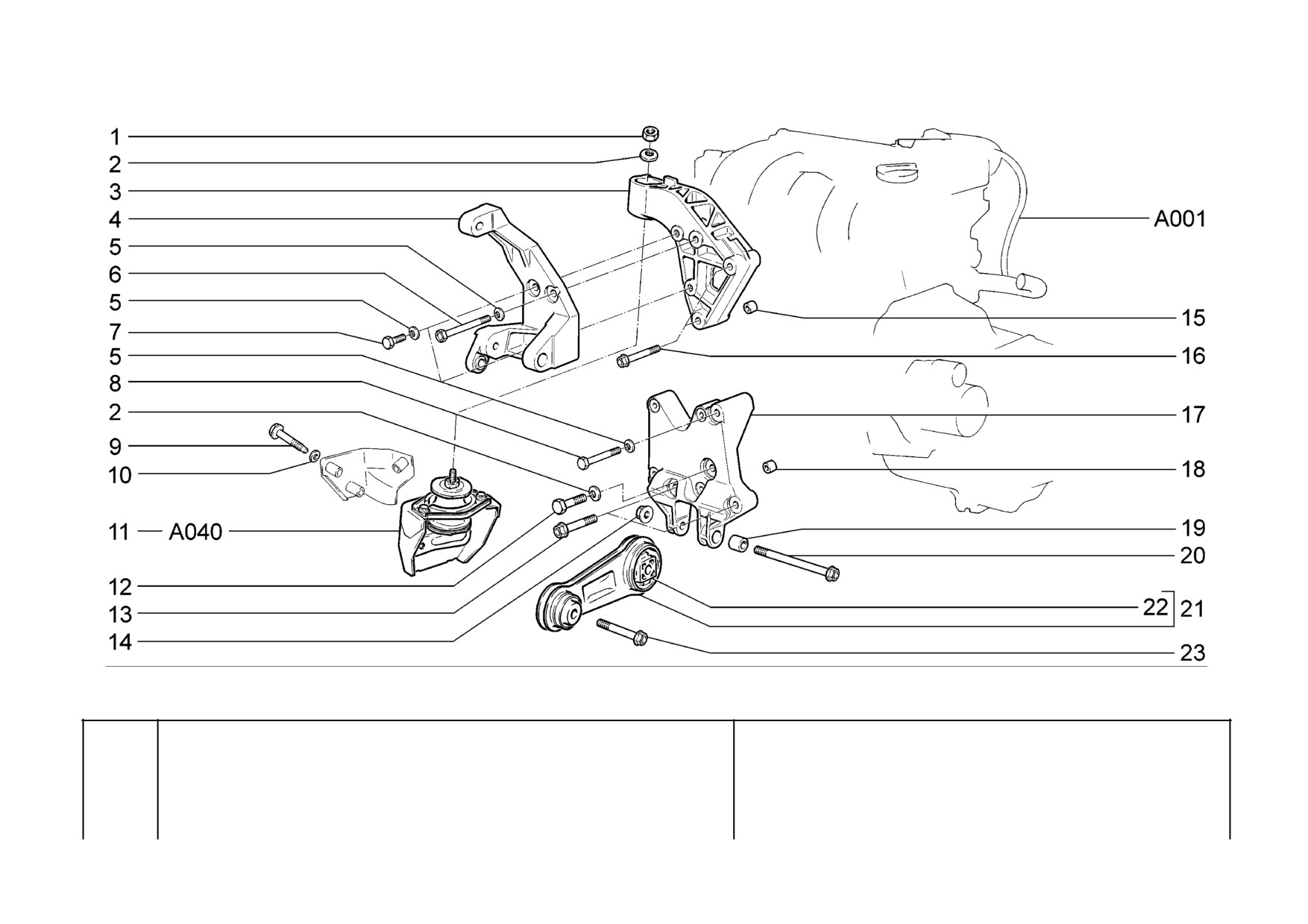

Подвеска двигателя правая
21713-01
Engine mounting, RH
21723-01
A014
Suspension de moteur droite
Motoraufhängung, rechts
Suspensión del motor derecha
- 54 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0021647-11
1
Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
2
+ 00001-0011983-73
2
Шайба
10 пружинная коническая
Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica
cónica
3
+ 21100-1001157-10
1
Кронштейн правой опоры
RH mounting bracket
Support d'appui D
Träger, rechts
Soporte del apoyo der.
двигателя
4
+ 21100-1041034-00
1
Кронштейн
Bracket
Support
Konsole
Soporte
5
+ 00001-0011980-73
4
Шайба 8 пружинная коническая
Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
6
+ 21100-1701250-00
1
Болт М8х85
Bolt M8x85
Boulon M8x85
Schraube M8x85
Tornillo M8x85
7
+ 00001-0060438-21
2
Болт М8х30
Bolt M8x30
Boulon M8x30
Schraube M8x30
Tornillo M8x30
8
+ 00001-0060446-21
1
Болт М8х70
Bolt M8x70
Boulon M8x70
Schraube M8x70
Tornillo M8x70
9
+ 21100-1001224-00
3
Болт M10x1,25x70
Bolt M10x1.25x70
Boulon M10x1,25x70
Schraube M10x1,25x70
Tornillo M10x1,25x70
10
+ 00001-0026468-01
3
Шайба 10
Washer 10
Rondelle 10
Scheibe 10
Arandela 10
11
+ 21100-1001195-00
1
Кронштейн в сборе
Bracket assy
Support complete
Träger komplett
Soporte en conjunto
12
+ 00001-0059709-21
1
Болт М10х1,25х35
Bolt M10x1,25x35
Boulon M10x1,25x35
Schraube M10x1,25x35
Tornillo M10x1,25x35
13
+ 21120-1001371-00
2
Болт М10х1,25х55
Bolt M10x1.25x55
Boulon M10x1,25x55
Schraube M10x1,25x55
Tornillo M10x1,25x55
14
21100-1001257-00
1
Гайка M10x1,25
Nut M10x1,25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
15
+ 21010-1003017-00
2
Втулка установочная
Locating bush
Douille de centrage
Stellhülse
Buje ajuste
16
+ 21100-1001161-00
2
Болт М8х65
Bolt M8x65
Boulon M8x65
Schraube M8x65
Tornillo M8x65
17
+ 21720-1001362-00
1
Кронштейн нижний
Lower bracket
Support inférieur
Stütze, unten
Soporte inferior
18
+ 21120-1001364-00
2
Втулка установочная
Locating bush
Douille de centrage
Buchse
Buje ajuste
19
+ 21120-1001366-00
1
Втулка
Bush
Douille
Buchse
Buje
20
+ 21120-1001373-00
1
Болт М10х1,25х105
Bolt M10x1.25x105
Boulon M10x1,25x105
Schraube M10x1,25x105
Tornillo M10x1,25x105
21
+ 21120-1001300-00
1
Штанга в сборе
Bar assy
Barre
Stange
Varilla
22
+ 21120-1001310-00
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
22
+ 21120-1001310-01
~
1
Подушка штанги
Flexible mounting
Palier élastique
Gummilager
Tope de la barra
23
+ 21120-1001384-00
1
Болт М10х1,25х50
Bolt M10x1.25x50
Boulon M10x1,25x50
Schraube M10x1,25x50
Tornillo M10x1,25x50
A014
- 55 -
содержание .. 1 2 3 ..
