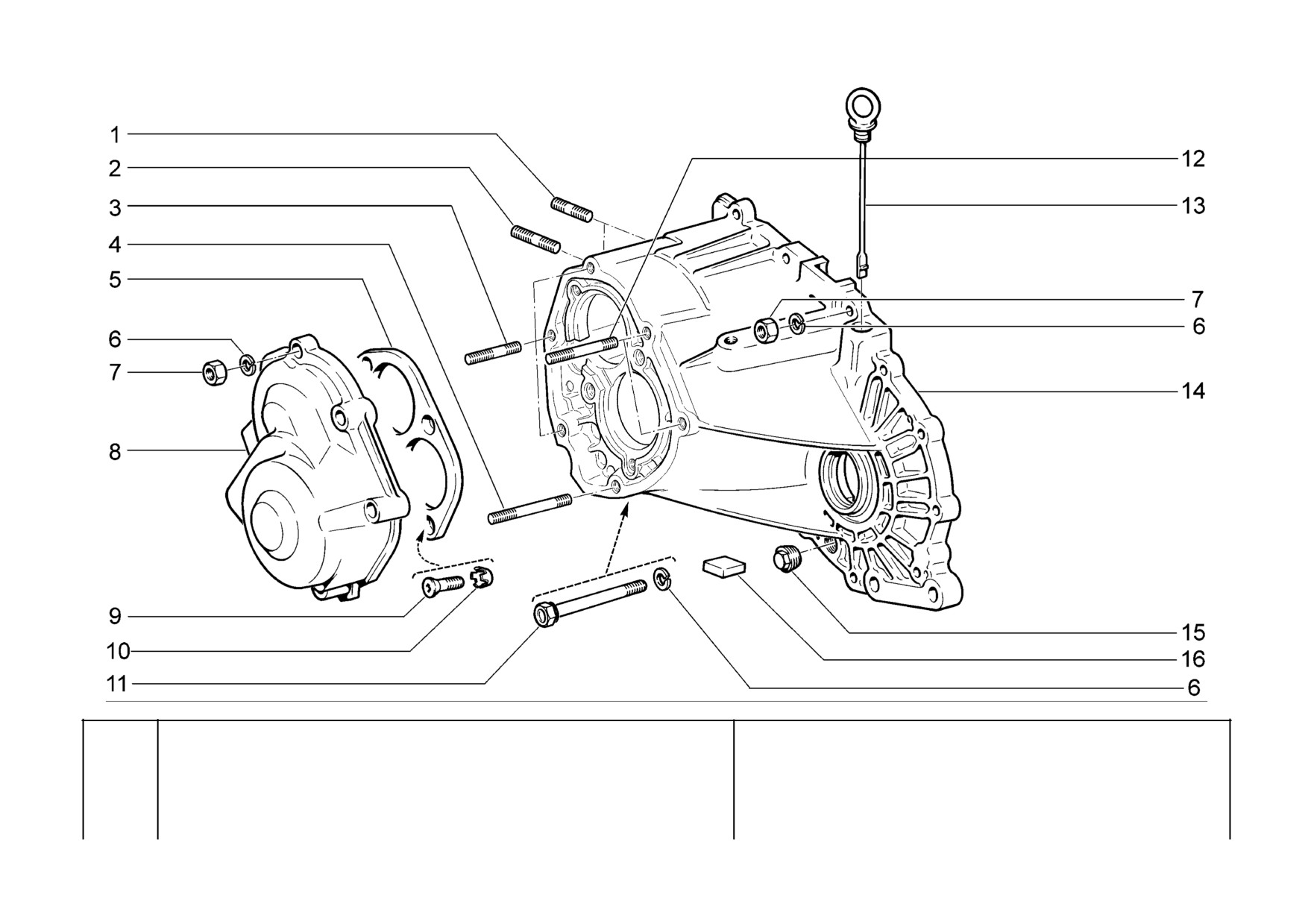

Картер коробки передач
21703-01
21721
Gearbox casing
21703-02
21723-01
B210
Carter de boîte de vitesses
21703-03
21723-02
Schaltgetriebegehäuse
21713-01
21723-03
Carter de caja de cambios
21713-02
- 168 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0035461-21
2 Шпилька M10x1,25x20
Stud M10x1.25x20
Goujon M10x1,25x20
Stift M10x1,25x20
Espárrago M10x1,25x20
2
+ 00001-0035464-21
1 Шпилька M10x1,25x28
Stud M10x1.25x28
Goujon M10x1,25x28
Stift M10x1,25x28
Espárrago M10x1,25x28
3
+ 00001-0035434-21
3 Шпилька M8x28
Stud M8x28
Goujon M8x28
Stift M8x28
Espárrago M8x28
4
+ 00001-0035443-21
1 Шпилька M8x55
Stud M8x55
Goujon M8x55
Stift M8x55
Espárrago M8x65
5
+ 21083-1701094-00
1 Пластина упорная
Thrust plate
Plaque de butée
Stützplatte
Placa de tope
6
+ 00001-0005166-70
20 Шайба
8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
7
+ 00001-0061008-11
19 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
8
+ 21100-1701205-00
1 Крышка КП задняя
Rear cover, gearbox
Couvercle de boîte de vitesses
Hinterdeckel
Tapa de caja de cambios
arrière
trasera
9
+ 00001-0033037-11
4 Винт M8x25
Screw M8x25
Vis M8x25
Schraube M8x25
Tornillo M8x25
10
+ 00001-0026069-70
4 Шайба
8 стопорная
Lock washer 8
Rondelle d'arrêt 8
Sicherungsscheibe 8
Arandela 8 de fijación
11
+ 21100-1701250-00
1 Болт М8х85
Bolt M8x85
Boulon M8x85
Schraube M8x85
Tornillo M8x85
12
+ 00001-0035441-21
2 Шпилька M8x55
Stud M8x55
Goujon M8x55
Stift M8x55
Espárrago M8x55
13
+ 21100-1700050-00
1 Указатель уровня масла
Oil level dipstick
Jauge à huile
Ölmeßstab
Indicador del nivel de
aceite
14
+ 21100-1701015-02
1 Картер коробки передач
Gearbox casing
Carter de boîte de vitesses
Schaltgetriebegehäuse
Carter de caja de cambios
15
+ 21230-1701326-00
1 Пробка
28х1,5 заливная
Filler plug 28x1.5
Bouchon de remplissage,
Einfuellstopfen 28 x 1,5
Tapón de relleno 28x1,5
28x1,5
16
+ 21100-1701200-00
~
1 Магнит постоянный
Permanent magnet
Aimant permanent
Permanentmagnet
Imán constante
16
+ 21100-1701200-02
~
1 Магнит постоянный
Permanent magnet
Aimant permanent
Permanentmagnet
Imán constante
B210
- 169 -

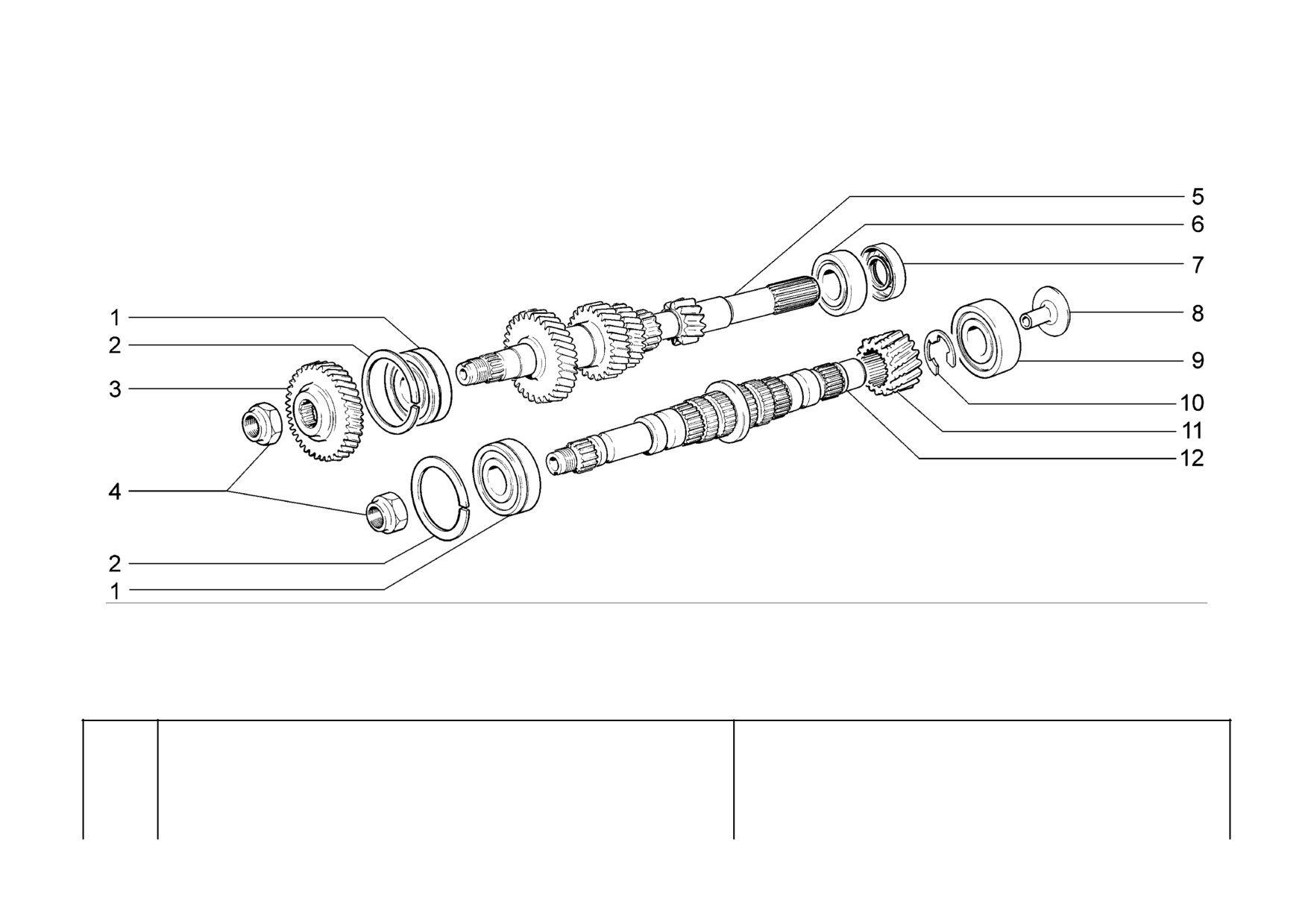

Валы коробки передач
21703-01
21721
Gearbox shafts
21703-02
21723-01
B220
Arbres de boîte de vitesses
21703-03
21723-02
Getriebewellen
21713-01
21723-03
Arboles de caja de cambios
21713-02
- 170 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21703-1701033-00
~
2
Подшипник
Bearing
Roulement
Lager
Cojinete
1
+ 21703-1701033-01
~
2
Подшипник
Bearing
Roulement
Lager
Cojinete
2
+ 21080-1701034-00
2
Кольцо установочное
Backing ring
Bague de calage
Stellring
Anillo de ajuste
3
+ 21083-1701132-00
1
Шестерня
5-ой передачи
5th speed gear
Pignon de 5-e
5. Gangrad
Engranaje 5-a velocidad
4
+ 21080-1701244-00
2
Гайка
Nut
Ecrou
Mutter
Tuerca
5
+ 21100-1701030-00
1
Вал ведущий
Input shaft
Arbre primaire
Antriebswelle
Arbol primario
6
+ 21080-1701031-01
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
6
+ 21080-1701031-02
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
6
+ 21080-1701031-03
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
6
+ 21080-1701031-04
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
7
+ 21100-1701043-00
~
1
Сальник
Oil seal
Garniture d'étanchéité
Dichtring
Retén
7
+ 21100-1701043-01
~
1
Сальник
Oil seal
Garniture d'étanchéité
Dichtring
Retén
8
+ 21100-1701098-00
1
Маслосборник
Oil collector
Collecteur d'huile
Ölsammelrohr
Colector de aceite
9
+ 21080-1701180-01
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
9
+ 21080-1701180-02
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
9
+ 21080-1701180-03
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
9
+ 21080-1701180-04
~
1
Подшипник
Bearing
Roulement
Lager
Cojinete
10
+ 21100-2302030-10
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
11
+ 21100-2302017-00
1
Шестерня
Gear
Pignon
Zahnrad
Piñón
12
+ 21100-1701105-00
1
Вал ведомый
Output shaft
Arbre secondaire
Hauptwelle
Arbol secundario
B220
- 171 -

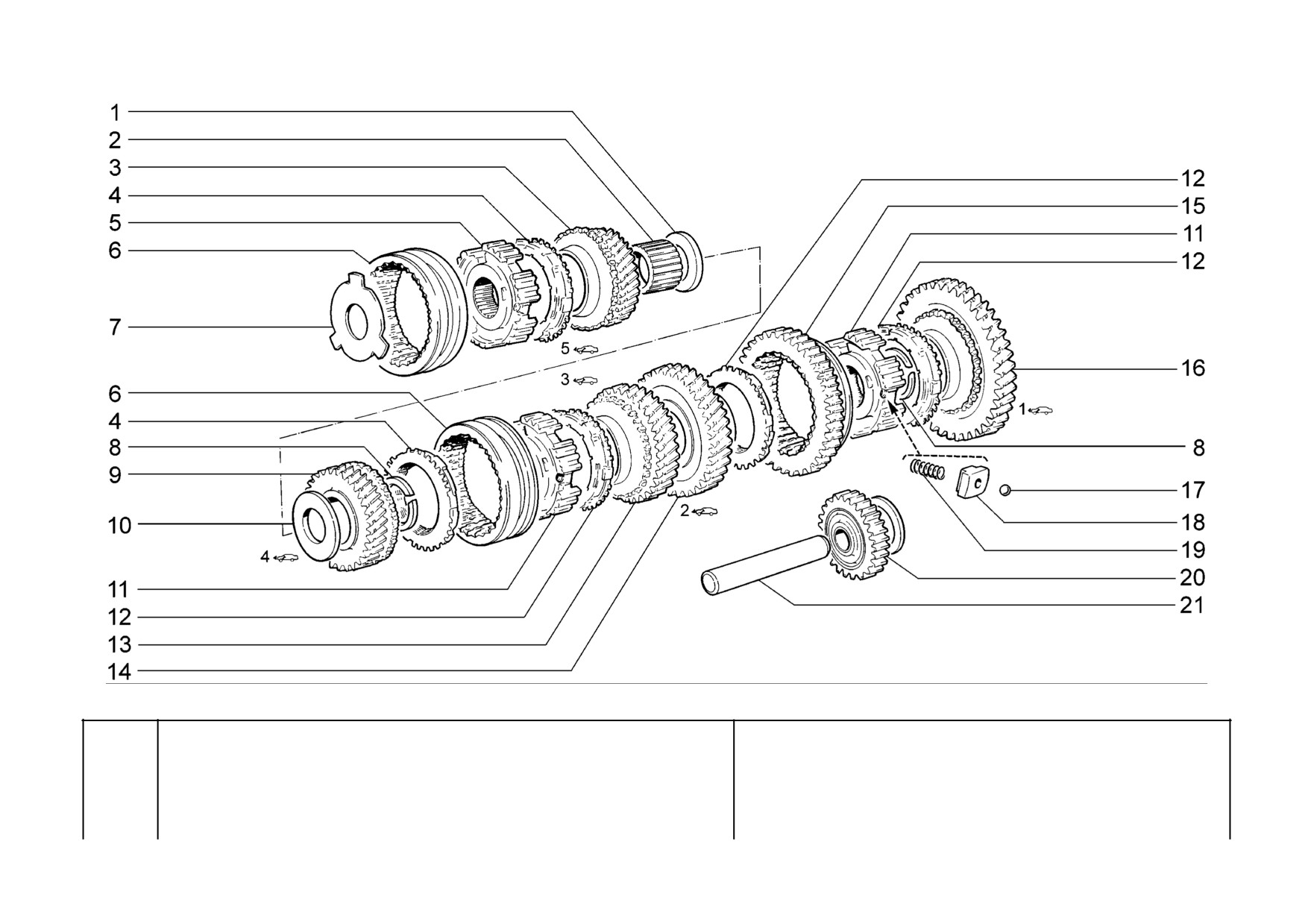

Шестерни коробки передач
21703-01
21721
Gearbox gears
21703-02
21723-01
B230
Pignonnerie de boîte de vitesses
21703-03
21723-02
Getrieberäder
21713-01
21723-03
Engranajes de caja de cambios
21713-02
- 172 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21083-1701159-00
1
Шайба упорная
Thrust washer
Rondelle de butée
Anschlagscheibe
Arandela tope
2
+ 21100-1701133-00
1
Втулка шестерни
Bush
Douille de pignon
Zahnradbuchse
Buje de engranaje
3
+ 21100-1701158-00
1
Шестерня
5-ой передачи
5th speed gear
Pignon de 5-e
5. Gangrad
Engranaje 5-a velocidad
4
+ 21080-1701164-10
2
Кольцо блокирующее
Baulk ring
Bague de blocage de
Synchronring
Anillo de bloqueo del
synchronisation
sincronizador
синхронизатора
5
+ 21083-1701174-00
1
Ступица синхронизатора
Synchro hub
Moyeu baladeur
Synchronkörper
Cubo del sincronizador
6
+ 21080-1701116-10
2
Муфта синхронизатора
Synchro sleeve
Baladeur
Schaltmuffe
Collarín del sincronizador
7
+ 21083-1701166-00
1
Пластина упорная
Thrust plate
Plaque de butée
Anschlagplatte
Placa de tope
8
+ 21080-1701117-00
2
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
9
+ 21100-1701146-00
1
Шестерня
4-ой передачи
4th speed gear
Pignon de 4-e
4. Gangrad
Engranaje 4-a velocidad
10
+ 21080-1701148-00
1
Шайба упорная
Thrust washer
Rondelle de butée
Anschlagscheibe
Arandela tope
11
+ 21080-1701119-00
2
Ступица синхронизатора
Synchro hub
Moyeu baladeur
Synchronkörper
Cubo del sincronizador
12
+ 21100-1701164-00
3
Кольцо блокирующее
Baulk ring
Bague de blocage de
Synchronring
Anillo de bloqueo del
synchronisation
sincronizador
синхронизатора
13
+ 21100-1701131-10
1
Шестерня
3-ей передачи
3rd speed gear
Pignon de 3-e
3. Gangrad
Engranaje 3-a velocidad
14
+ 21100-1701127-10
1
Шестерня
2-ой передачи
2nd speed gear
Pignon de 2-e
2. Gangrad
Engranaje 2-a velocidad
15
+ 21100-1701175-00
1
Муфта синхронизатора
Synchro sleeve
Baladeur
Schaltmuffe
Collarín del sincronizador
16
+ 21100-1701112-10
1
Шестерня
1-ой передачи
1st speed gear
Pignon de 1-re
1. Gangrad
Engranaje 1-a velocidad
17
+ 21080-1701173-00
9
Фиксатор
Detent
Bille
Sperre
Fijador
18
+ 21080-1701171-00
9
Сухарь синхронизатора
Locking key
Taquet
Gleitstein
Chaveta
19
+ 21080-1701170-10
9
Пружина синхронизатора
Spring
Ressort de syncro
Feder
Muelle del sincronizador
20
+ 21100-1701080-00
1
Шестерня заднего хода
Reverse gear
Pignon de marche arrière
R-Gang-Rad
Engranaje de la marcha
atrás
21
+ 21080-1701092-00
1
Ось промежуточной шестерни
Shaft, reverse idler gear
Axe de pignon intermédiaire
Zwischenradachse
Eje del piñón loco
B230
- 173 -

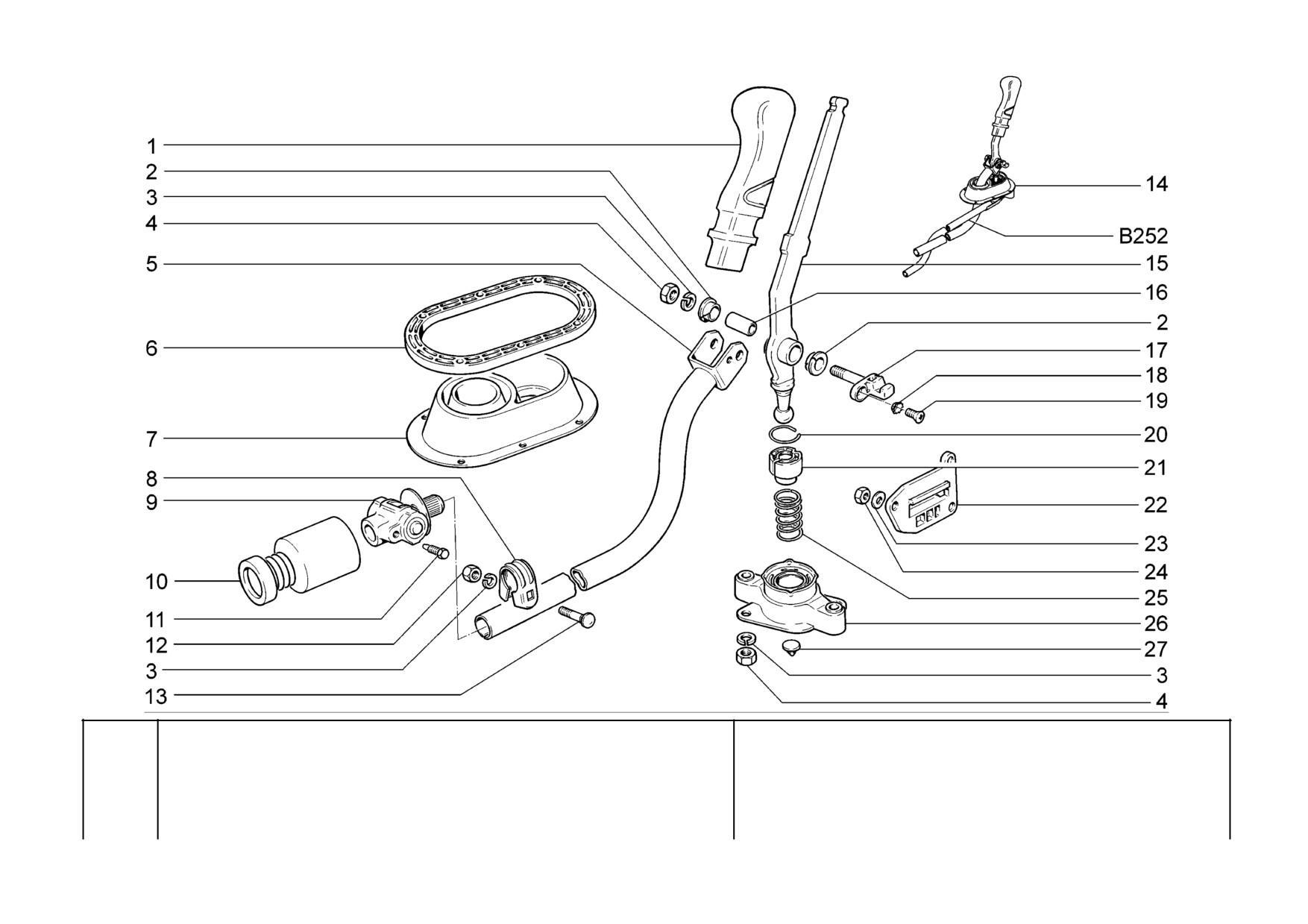

Привод механизма переключения передач
21703-01
21723-03
Gearshifting drive
21703-02
B250
Commande de boîte de vitesses
21703-03
Gangschaltung-Gestänge
21721
Mando de cambio velocidades
21723-01
- 174 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1703088-00
1
Рукоятка
Grip
Pommeau
Griff
Empuñadura
2
+ 21100-1703226-00
2
Втулка
Bush
Douille
Buchse
Casquillo
3
+ 00001-0005166-70
3
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
4
+ 00001-0061023-11
3
Гайка M8 низкая
Thin nut M8
Ecrou bas M8
Flachmutter M8
Tuerca M8 baja
5
+ 21100-1703138-00
1
Тяга
Operating rod
Tringle
Stange
Varilla
6
+ 21100-1703238-00
1
Пластина прижимная
Retaining plate
Plaque de serrage
Druckplatte
Placa de apriete
7
+ 11110-1703200-00
1
Чехол
Boot
Soufflet protecteur
Schutzabdeckung
Funda
8
+ 21100-1703148-00
1
Хомут
Clip
Collier
Schelle
Abrazadera
9
+ 21080-1703160-00
1
Шарнир
Joint
Articulation
Gelenk
Articulación
10
+ 21080-1703182-00
1
Чехол защитный
Boot
Soufflet protecteur
Schutzhülle
Funda de protección
11
+ 21080-1703169-00
1
Винт конический
Tapered screw
Vis d'arrêt
Kegelschraube
Tornillo cónico
12
+ 00001-0061008-11
4
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
13
+ 21100-1703367-00
1
Болт стяжной
Clamp bolt
Boulon de serrage
Spannbolzen
Tornillo de apriete
14
+ 21700-1703010-10
1
Привод управления в сборе
Steering drive assy
Commande de vitesses
Gangschaltungsgestänge
Conjunto del mando de
complète
zusammengebaut
cambio velocidades
15
+ 21700-1703082-10
1
Рычаг переключения передач
Gear change lever
Levier de vitesses
Schalthebel
Palanca caja de cambios
16
+ 21100-1703227-01
1
Втулка
Bush
Douille
Buchse
Casquillo
17
+ 21100-1703219-00
1
Ось
Shaft
Axe
Achse
Eje
18
+ 00001-0026068-71
1
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
19
+ 00001-0033129-01
1
Винт M6x14
Screw M6x14
Vis M6x14
Schraube M6x14
Tornillo M6x14
20
+ 21100-1703198-01
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
21
+ 21100-1703041-00
1
Опора рычага шаровая
Ball end
Rotule de levier
Schaltkugel
Rotula de palanca
22
+ 21100-1703317-00
1
Накладка
Cover plate
Garniture
Auflage
Placa
23
+ 00001-0026012-71
9
Шайба 6 волнистая
Lock washer 6
Rondelle ondulée 6
Scheibe 6, wellenförmige
Arandela 6 ondulada
24
+ 00001-0007259-11
9
Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
25
+ 21100-1703086-00
1
Пружина рычага
Spring, lever
Ressort de levier
Hebelfeder
Muelle de palanca
26
+ 21100-1703190-00
1
Обойма
Hub
Cage
Schaltkugellagerung
Collar
27
+ 21100-1703319-00
1
Буфер оси рычага
Buffer, lever shaft
Tampon d'axe de levier
Puffer
Tope
B250
- 175 -
21713-02

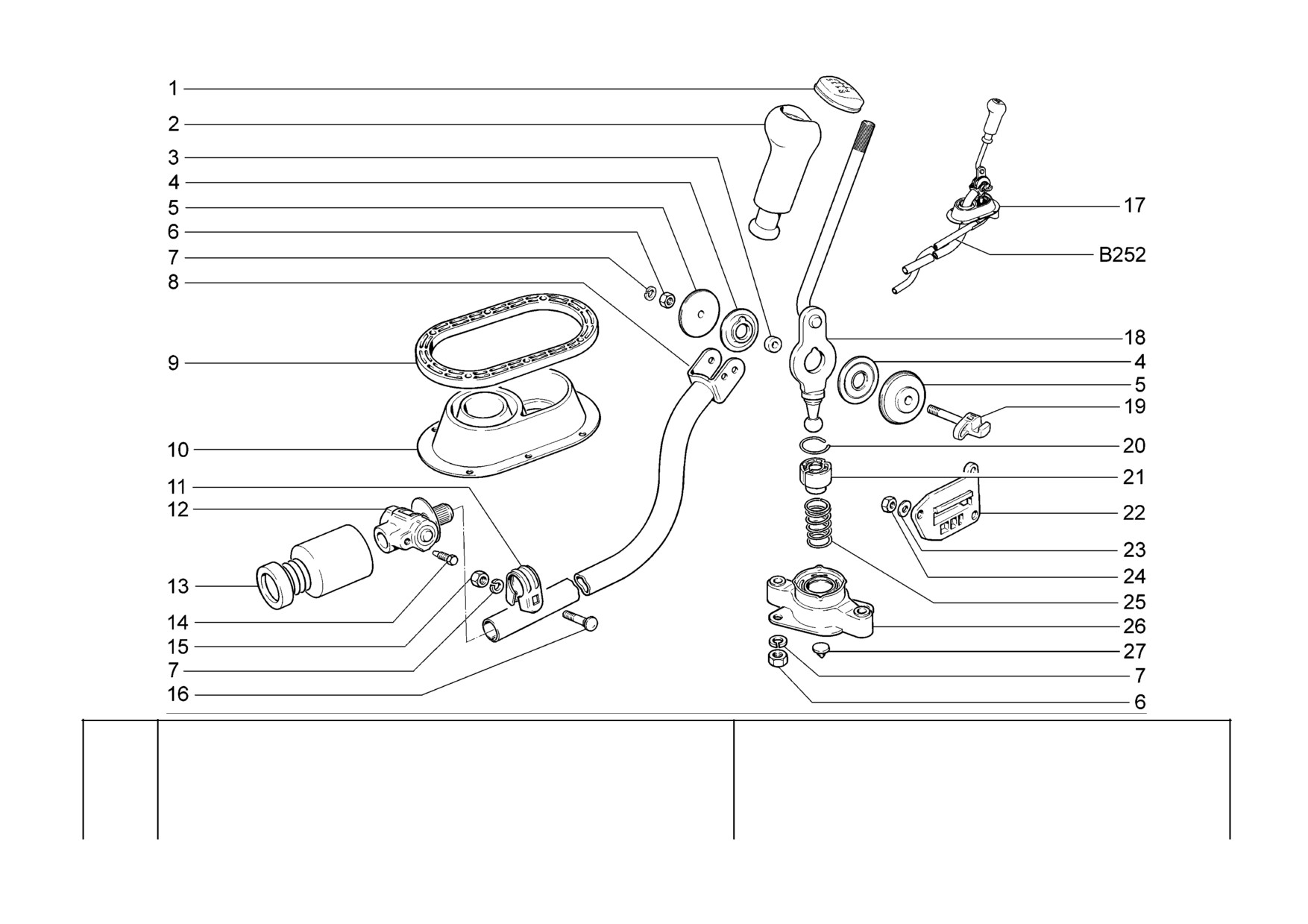

Gearshifting drive
21713-03
B251
Commande de boîte de vitesses
Gangschaltung-Gestänge
Mando de cambio velocidades
- 176 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-1703124-00
1
Накладка
Cover plate
Garniture
Auflage
Cubrejunta
2
+ 21700-1703088-00
1
Рукоятка
Grip
Pommeau
Griff
Empuñadura
3
+ 11180-1703227-01
1
Втулка
Bush
Douille
Buchse
Casquillo
4
+ 21700-1703226-00
2
Втулка
Bush
Douille
Buchse
Casquillo
5
+ 21700-1703371-00
2
Шайба упорная
Thrust washer
Rondelle de butée
Anschlagscheibe
Arandella tope
6
+ 00001-0061023-11
3
Гайка M8 низкая
Thin nut M8
Ecrou bas M8
Flachmutter M8
Tuerca M8 baja
7
+ 00001-0005166-70
3
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
8
+ 21100-1703138-10
1
Тяга
Operating rod
Tringle
Stange
Varilla
9
+ 21100-1703238-00
1
Пластина прижимная
Retaining plate
Plaque de serrage
Druckplatte
Placa de apriete
10
+ 11110-1703200-00
1
Чехол
Boot
Soufflet protecteur
Schutzabdeckung
Funda
11
+ 21100-1703148-00
1
Хомут
Clip
Collier
Schelle
Abrazadera
12
+ 21080-1703160-00
1
Шарнир
Joint
Articulation
Gelenk
Articulación
13
+ 21080-1703182-00
1
Чехол защитный
Boot
Soufflet protecteur
Schutzhülle
Funda de protección
14
+ 21080-1703169-00
1
Винт конический
Tapered screw
Vis d'arrêt
Kegelschraube
Tornillo cónico
15
+ 00001-0061008-11
4
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
16
+ 21100-1703367-00
1
Болт стяжной
Clamp bolt
Boulon de serrage
Spannbolzen
Tornillo de apriete
17
+ 21700-1703010-00
1
Привод управления в сборе
Steering drive assy
Commande de vitesses
Gangschaltungsgestänge
Conjunto del mando de
complète
zusammengebaut
cambio velocidades
18
+ 21700-1703082-00
1
Рычаг переключения передач
Gear change lever
Levier de vitesses
Schalthebel
Palanca caja de cambios
19
+ 21700-1703219-00
1
Ось рычага
Lever shaft
Axe de levier
Hebelachse
Eje de palanca
20
+ 21100-1703198-01
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
21
+ 21100-1703041-00
1
Опора рычага шаровая
Ball end
Rotule de levier
Schaltkugel
Rotula de palanca
22
+ 21100-1703317-00
1
Накладка
Cover plate
Garniture
Auflage
Placa
23
+ 00001-0026012-71
9
Шайба 6 волнистая
Lock washer 6
Rondelle ondulée 6
Scheibe 6, wellenförmige
Arandela 6 ondulada
24
+ 00001-0007259-11
9
Гайка M6 низкая
Thin nut M6
Ecrou bas M6
Flachmutter M6
Tuerca M6 baja
25
+ 21100-1703086-00
1
Пружина рычага
Spring, lever
Ressort de levier
Hebelfeder
Muelle de palanca
26
+ 21100-1703190-00
1
Обойма
Hub
Cage
Schaltkugellagerung
Collar
27
+ 21100-1703319-00
1
Буфер оси рычага
Buffer, lever shaft
Tampon d'axe de levier
Puffer
Tope
B251
- 177 -
Тяга реактивная
21703-01
21721
Torque rod
21703-02
21723-01
B252
Tirant de réaction
21703-03
21723-02
Zugstrebe
21713-01
21723-03
Tirante de reacción
21713-02
- 178 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-1703168-10
1 Шарнир реактивной тяги
Torque rod joint
Articulation de bielle de réaction Scharniere Zugstrebe
Articulación de empuje de
reacción
2
21100-1703188-00
1 Демпфер шарнира
Damper, joint
Amortisseur
Dämpfer
Amortiguador de
articulación
3
21100-1703183-00
1 Проушина шарнира
Eye, joint
Oeillet
Scharnieröse
Orejeta de articulación
4
+ 00002-0204136-01
1 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
5
+ 00001-0061023-11
1 Гайка M8 низкая
Thin nut M8
Ecrou bas M8
Flachmutter M8
Tuerca M8 baja
6
+ 00001-0005166-70
4 Шайба
8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
7
21100-1703189-00
2 Втулка
Bush
Douille
Buchse
Casquillo
8
+ 21100-1703320-10
1 Кронштейн
Bracket
Support
Halter
Soporte
9
+ 00001-0061008-11
3 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
10
+ 21100-1703310-00
1 Хомут реактивной тяги
Reaction rod yoke
Collier de bielle de réaction
Bandschelle der Zugstrebe
Abrazadera de empuje de
reacción
11
+ 00001-0060432-21
2 Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
12
+ 21100-1703300-00
1 Тяга реактивная
Torque rod
Bielle de réaction
Zugstrebe
Tirante
13
+ 00001-0060439-21
1 Болт М8х35
Bolt M8x35
Boulon M8x35
Schraube M8x35
Tornillo M8x35
B252
- 179 -

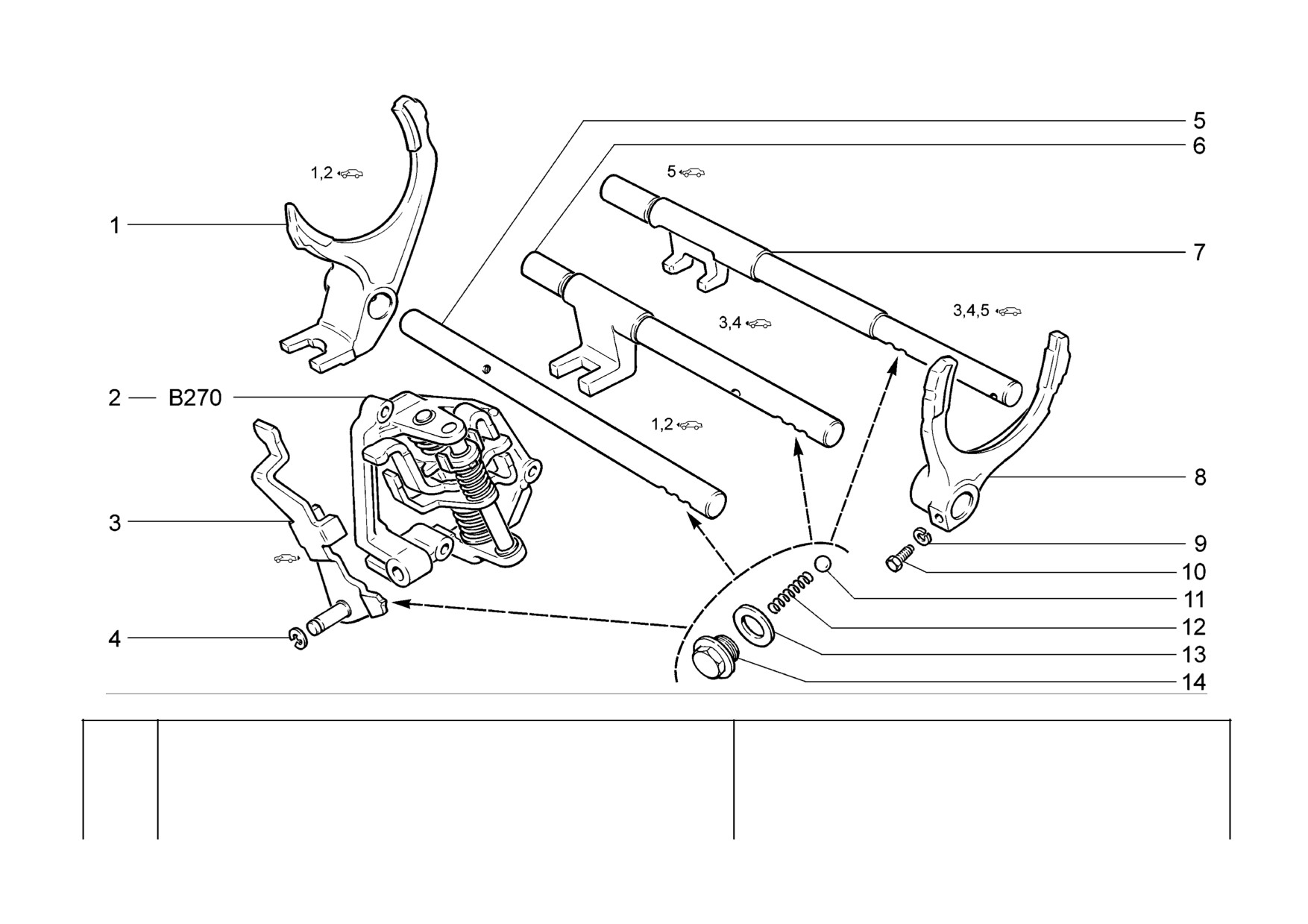

Механизм переключения передач
21703-01
21721
Gearshifting mechanism
21703-02
21723-01
B260
Commande des vitesses
21703-03
21723-02
Gangschaltung
21713-01
21723-03
Mecanismo de cambio velocidades
21713-02
- 180 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21080-1702024-00
1 Вилка 1-ой и 2-ой передач
1st and 2nd gear selector fork Fourchette de 1-ère et 2-e
Schaltgabel 1. und 2. Gang
Horquilla de cambio
velocidades 1 y 2
2
+ 11190-1703050-00
1 Механизм выбора передач
Gear selection mechanism
Mécanisme de sélection des
Gangwähler
Mecanismo de selección
vitesses
velocidades
3
+ 21100-1702046-00
1 Вилка заднего хода
Reverse gear selector fork
Fourchette de marche arrière
Rückwärtsganggabel
Horquilla marcha atrás
4
+ 21080-1107148-00
1 Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
5
+ 21080-1702060-00
1 Шток 1-ой и 2-ой передачи
1st/2nd selector rod
Coulisseau de 1-ère et 2-e
Schaltstange 1. und 2. Gang
Vástago de velocidades 1
y 2
6
+ 21080-1702071-00
1 Шток 3-ей и 4-ой передачи
3rd/4th selector rod
Coulisseau de 3-e et 4-e
Schaltstange 3. und 4. Gang
Vástago de velocidades 3
y 4
7
+ 21100-1702098-00
1 Шток
5-ой передачи
5th selector rod
Coulisseau de 5-e
Schaltstange 5. Gang
Vástago de 5 velocidad
8
+ 21080-1702030-00
1 Вилка 3-ей, 4-ой и 5-ой передач
3rd, 4th and 5th gear selector
Fourchette de 3-e, 4-e et 5-e
Schaltgabel 3., 4. und 5. Gang
Horquilla de cambio
fork
velocidades 3, 4 y 5
8
+ 21100-1702036-00
1 Вилка
5-ой передачи
5th gear selector fork
Fourchette de 5-e
Schaltgabel 5. Gang
Horquilla 5-a velocidad
9
+ 00001-0005164-70
6 Шайба
6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
10
+ 21010-1702028-00
3 Болт вилки
Bolt, selector fork
Boulon de fourchette
Gabelschraube
Tornillo de horquilla
11
+ 21010-1702077-00
4 Шарик
Ball
Bille
Kugel
Bola
12
+ 21010-1702087-00
4 Пружина фиксатора
Spring, detent
Ressort de verrou
Riegelfeder
Muelle del fiador
13
+ 21080-1011062-00
4 Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
14
+ 11110-1702112-00
4 Пробка
Retainer
Bouchon
Stopfen
Tapón
B260
- 181 -
содержание .. 9 10 11 12 ..
