Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 7

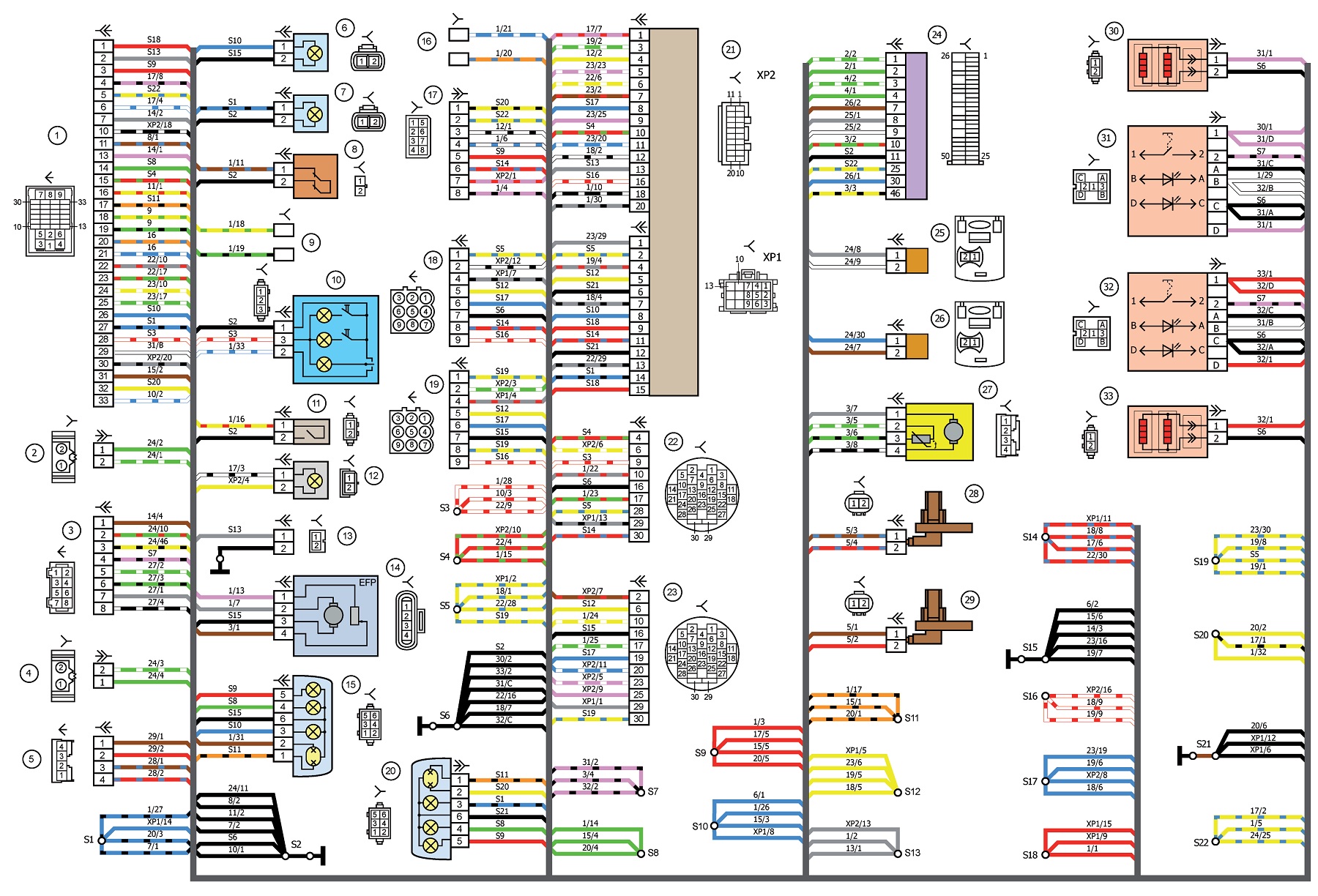

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ
ЗАДНЕГО АВТОМОБИЛЯ LADA KALINA 11174
Перечень элементов схемы электрических
соединений жгута проводов заднего автомобиля LADA KALINA 11174
I - 4 - колодки жгута проводов заднего к колодкам жгута проводов панели
приборов;
5 - колодка жгута проводов заднего к колодке жгута проводов переднему;
6 - боковой указатель поворотов правый;
7 - боковой указатель поворотов левый;
8 - датчик ручного тормоза;
9 - колодки жгута проводов заднего к громкоговорителю заднему правому;
10 - плафон освещения салона;
II - выключатель блокировки заднего хода;
12 - фонарь освещения багажника;
13 - колодка жгута проводов заднего к колодке жгута проводов
дополнительного;
14 - модуль электробензонасоса;
15 - фонарь правый;
16 - колодки жгута проводов заднего к громкоговорителю заднему левому;
17 - колодка жгута проводов заднего к колодке жгута проводов
дополнительного 3;
18 - колодка жгута проводов заднего к колодке жгута
проводов дополнительного 2 (левой задней двери);
19 - колодка жгута проводов заднего к колодке жгута проводов
дополнительного (правой задней двери);
20 - фонарь левый;
21 - контроллер электропакета;
22 - колодка жгута проводов заднего к колодке жгута проводов заднего
дополнительного (левой передней двери);
23 - колодка жгута проводов заднего к колодке жгута проводов заднего
дополнительного 2 (правой передней двери);
24 - блок управления надувных подушек безопасности;
25 - преднатяжитель ремня безопасности водителя;
26 - преднатяжитель ремня безопасности пассажира;
27 - датчик температуры воздуха салона;
28 - датчик скорости правый задний;
29 - датчик скорости левый задний;
30 - электрообогреватель правого сидения;
31 - выключатель электрообогревателя правого сидения;
32 - выключатель электрообогревателя левого сидения;
33 - электрообогреватель левого сидения.
Жгут проводов задний - 11173-3724210-20.
Жгут проводов катушек зажигания - 1118-3724148-00. Жгут проводов
форсунок - 11184-3724036.
А - к клемме "плюс" аккумуляторной батареи.
