Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 6

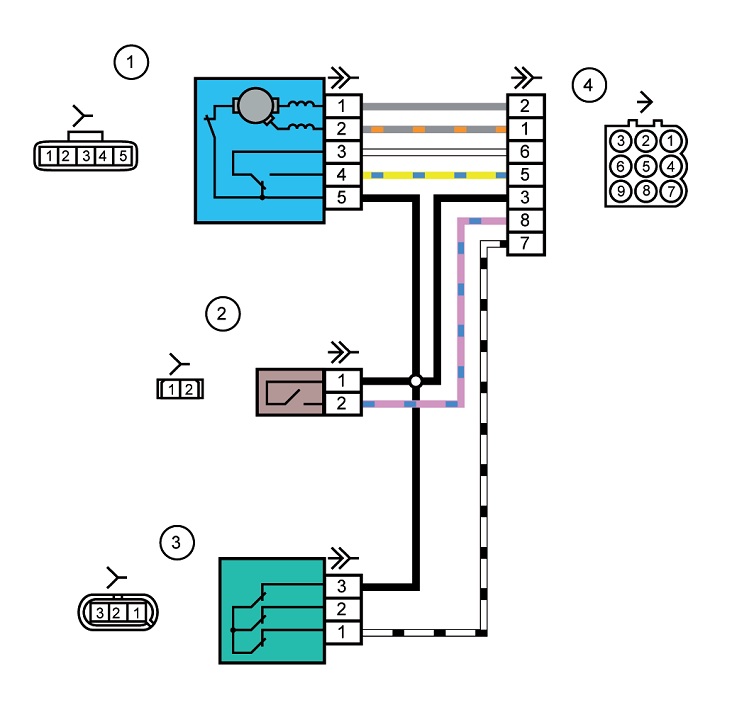

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ КОРОБКИ ВОЗДУХОПРИТОКА АВТОМОБИЛЕЙ LADA KALINA 11174, 11184, 11194







Перечень элементов:
1 - электродвигатель стеклоочистителя;

2 - датчик уровня тормозной жидкости;

3 - выключатель подкапотной лампы;

4 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов.
Жгут проводов коробки воздухопритока - 1118-3724019.

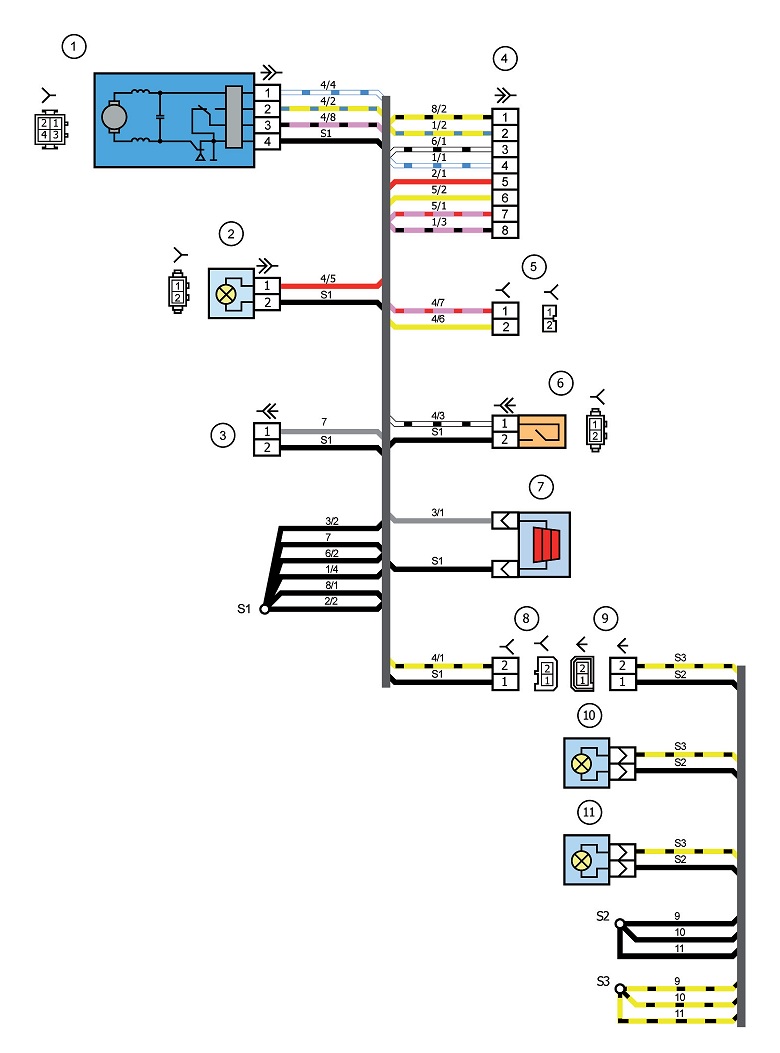

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО (ЖГУТА ПРОВОДОВ ДВЕРИ ЗАДКА) И ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА АВТОМОБИЛЯ LADA KALINA 11174







Перечень элементов:
1 - электродвигатель очистителя заднего стекла;

2 - сигнал торможения дополнительный;

3, 4 - колодки жгута проводов заднего дополнительного к колодкам жгута проводов заднего;

5 - колодка к электродвигателю блокировки багажника;

6 - замок багажника;

7 - элемент обогрева заднего стекла;

8 - колодка жгута проводов заднего дополнительного к колодке жгута проводов фонарей освещения номерного знака;

9 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего дополнительного;

10, 11 - фонари освещения номерного знака.
Жгут проводов дополнительный задний - 1117-3724558.

Жгут проводов фонарей освещения номерного знака - 1118-3724214.
