Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 4

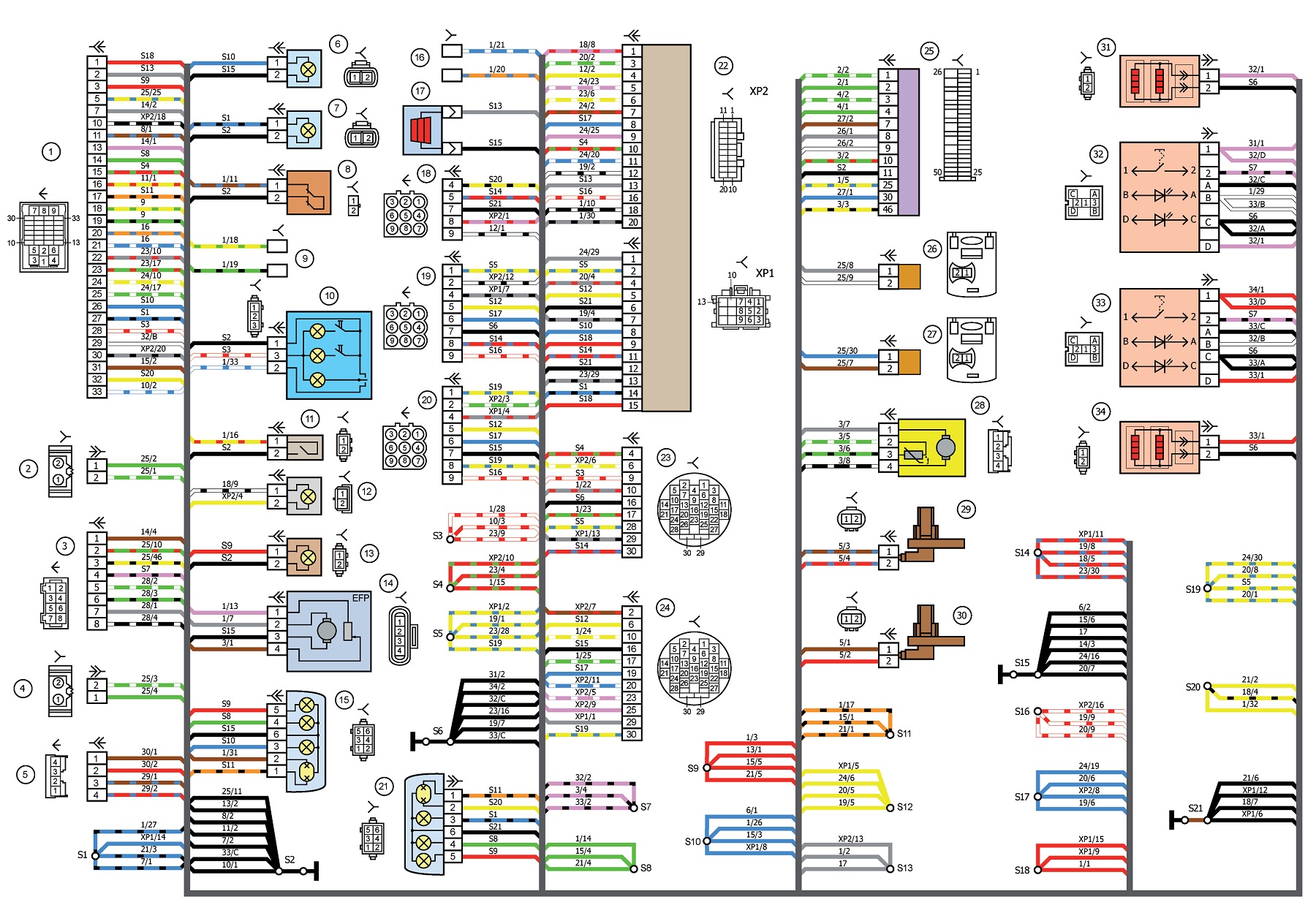

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО АВТОМОБИЛЯ LADA KALINA 11184

Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA KALINA 11184

I - 4 - колодки жгута проводов заднего к колодкам жгута проводов панели приборов;

5 - колодка жгута проводов заднего к колодке жгута проводов переднему;

6 - боковой указатель поворотов правый;

7 - боковой указатель поворотов левый;

8 - датчик ручного тормоза;

9 - колодки жгута проводов заднего к громкоговорителю заднему правому;

10 - плафон освещения салона;

II - выключатель блокировки заднего хода;

12 - фонарь освещения багажника;

13 - дополнительный сигнал торможения;

14 - модуль электробензонасоса;

15 - фонарь правый;

16 - колодки жгута проводов заднего к громкоговорителю заднему левому;

17 - элемент обогрева заднего стекла;

18 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 3 (крышки багажника);

19 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);

20 - колодка жгута проводов заднего к колодке жгута проводов дополнительного (правой задней двери);

21 - фонарь левый;

22 - контроллер электропакета;

23 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (левой передней двери);

24 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (правой передней двери);

25 - блок управления надувных подушек безопасности;

26 - преднатяжитель ремня безопасности водителя;

27 - преднатяжитель ремня безопасности пассажира;

28 - датчик температуры воздуха салона;

29 - датчик скорости правый задний;

30 - датчик скорости левый задний;

31 - электрообогреватель правого сидения;

32 - выключатель электрообогревателя правого сидения;

33 - выключатель электрообогревателя левого сидения;

34 - электрообогреватель левого сидения.

Жгут проводов задний - 11183-3724210-20.

Жгут проводов катушек зажигания - 1118-3724148-00. Жгут проводов форсунок - 11184-3724036.

А - к клемме "плюс" аккумуляторной батареи.
