Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 3

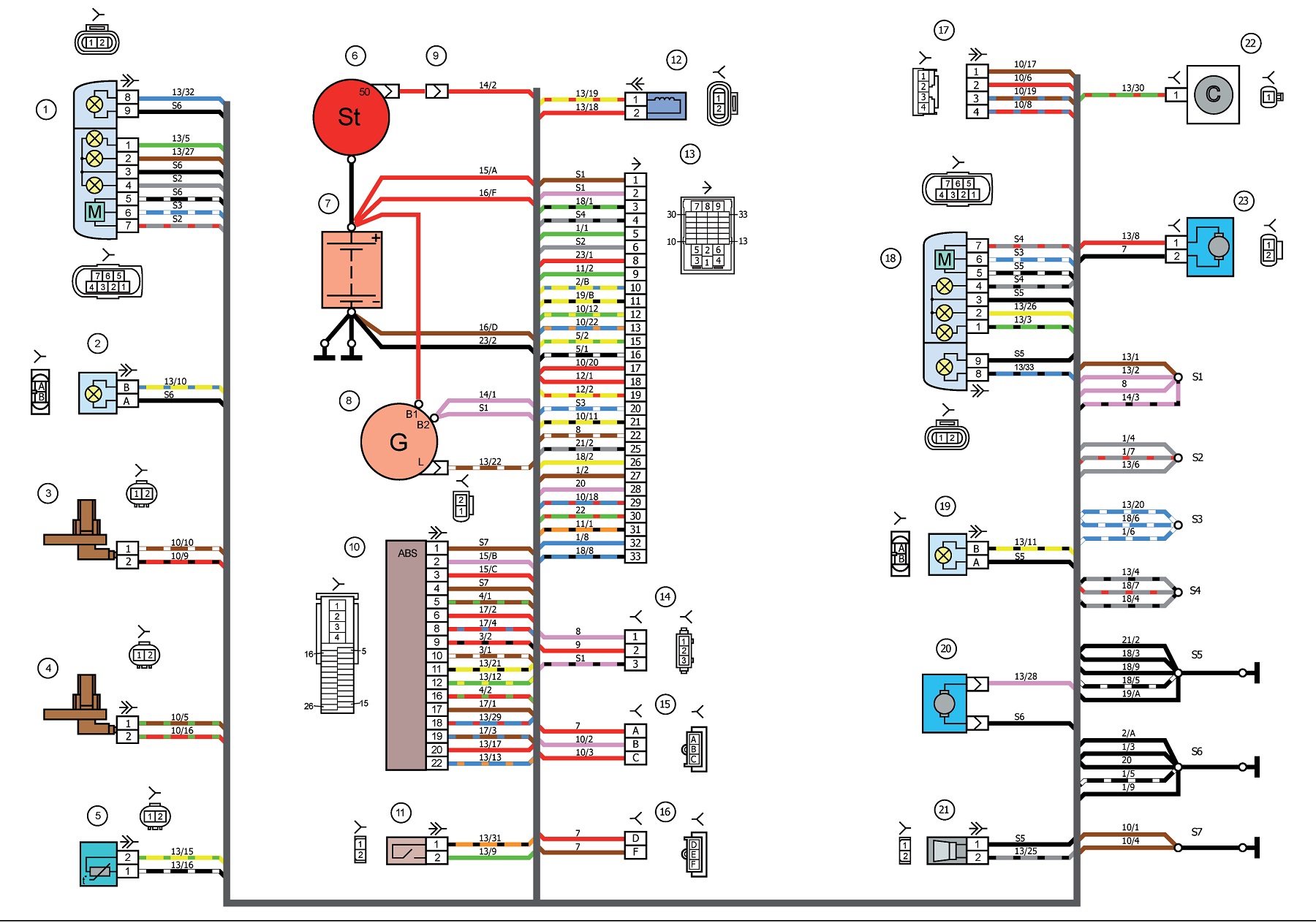

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО АВТОМОБИЛЯ LADA KALINA 11184

Перечень элементов схемы электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184

1 - фара правая;

2 - противотуманная фара правая;

3 - датчик скорости правый передний;

4 - датчик скорости левый передний;

5 - датчик температуры воздуха;

6 - стартер;

7 - батарея аккумуляторная;

8 - генератор;

9 - колодки жгута АКБ и стартера и жгута переднего;

10 - гидроагрегат АБС;

11 - выключатель лампы света заднего хода;

12 - блокировка заднего хода;

13, 14, 15, 16 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов;

17 - колодка жгута проводов переднего к колодке жгута проводов заднего;

18 - фара левая;

19 - противотуманная фара левая;

20 - электродвигатель омывателей;

21 - сигнал звуковой;

22 - компрессор кондиционера;

23 - электродвигатель вентилятора климатической установки.

Жгут проводов передний - 1118-3724010-40.

Жгут проводов АКБ с корпусом - 1118-3724080.

Жгут проводов соединительной аккумуляторной батареи и стартера - 11184-3724070.
