Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 1



В альбоме представлены схемы электрических соединений автомобилей LADA KALINA 11174, 11184 и 11194 ЕВРО-3 в комплектации "Люкс", которая включает четырехканальную систему надувных подушек безопасности, систему кондиционирования, антиблокировочную систему тормозов и систему управления электропакетом "Люкс".

Электрические схемы разработаны в соответствии с конструкторской документацией на автомобили LADA KALINA по состоянию на 01.09.2008 г.

Альбом предназначен для специалистов по электрооборудованию и инженерно-технических работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей LADA, позволяет обеспечить качественное выполнение работ, может использоваться при обучении персонала.
Провода на представленных схемах имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

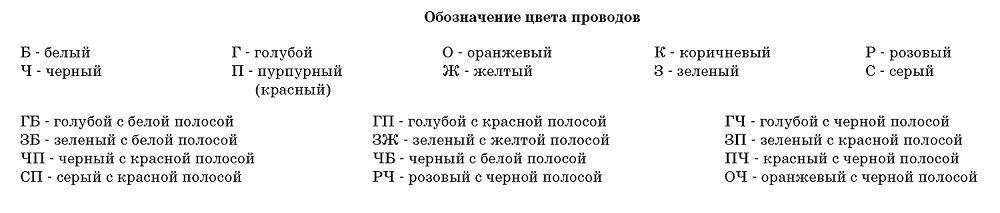

Обозначение цвета проводов







Содержание
Cхемы электрических соединений жгута проводов панели приборов автомобилей LADA KALINA 11174, 11184, 11194 .....................4

Cхемы электрических соединений жгута проводов системы зажигания автомобилей LADA KALINA 11174, 11184, 11194 ..................8

Cхемы электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184 ......................................10

Cхемы электрических соединений жгута проводов заднего автомобиля LADA KALINA 11184 ........................................12

Cхема электрических соединений жгута проводов дополнительного заднего правого (жгута проводов правой передней двери)

автомобилей LADA KALINA 11174, 11184, 11194 .............................................................................14

Cхема электрических соединений жгута проводов дополнительного заднего левого (жгута проводов левой передней двери)

автомобилей LADA KALINA 11174, 11184, 11194 .............................................................................15

Cхема электрических соединений жгута проводов дополнительного заднего правого (задние двери)

автомобилей LADA KALINA 11174, 11184, 11194 .............................................................................16

Cхема электрических соединений жгута проводов заднего дополнительного (жгута проводов крышки багажника)

и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11184............................................17

Cхема электрических соединений жгута проводов коробки воздухопритока автомобилей LADA KALINA 11174, 11184, 11194 ..............18

Cхема электрических соединений жгута проводов дополнительного заднего (жгута проводов двери задка)

и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174............................................19

Cхема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174.........................................20

Cхема электрических соединений жгута проводов переднего автомобилей LADA KALINA 11174, 11194 ................................22

Cхема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11194.........................................24

Cхема электрических соединений жгута проводов заднего дополнительного (жгута проводов двери задка)

и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11194............................................26

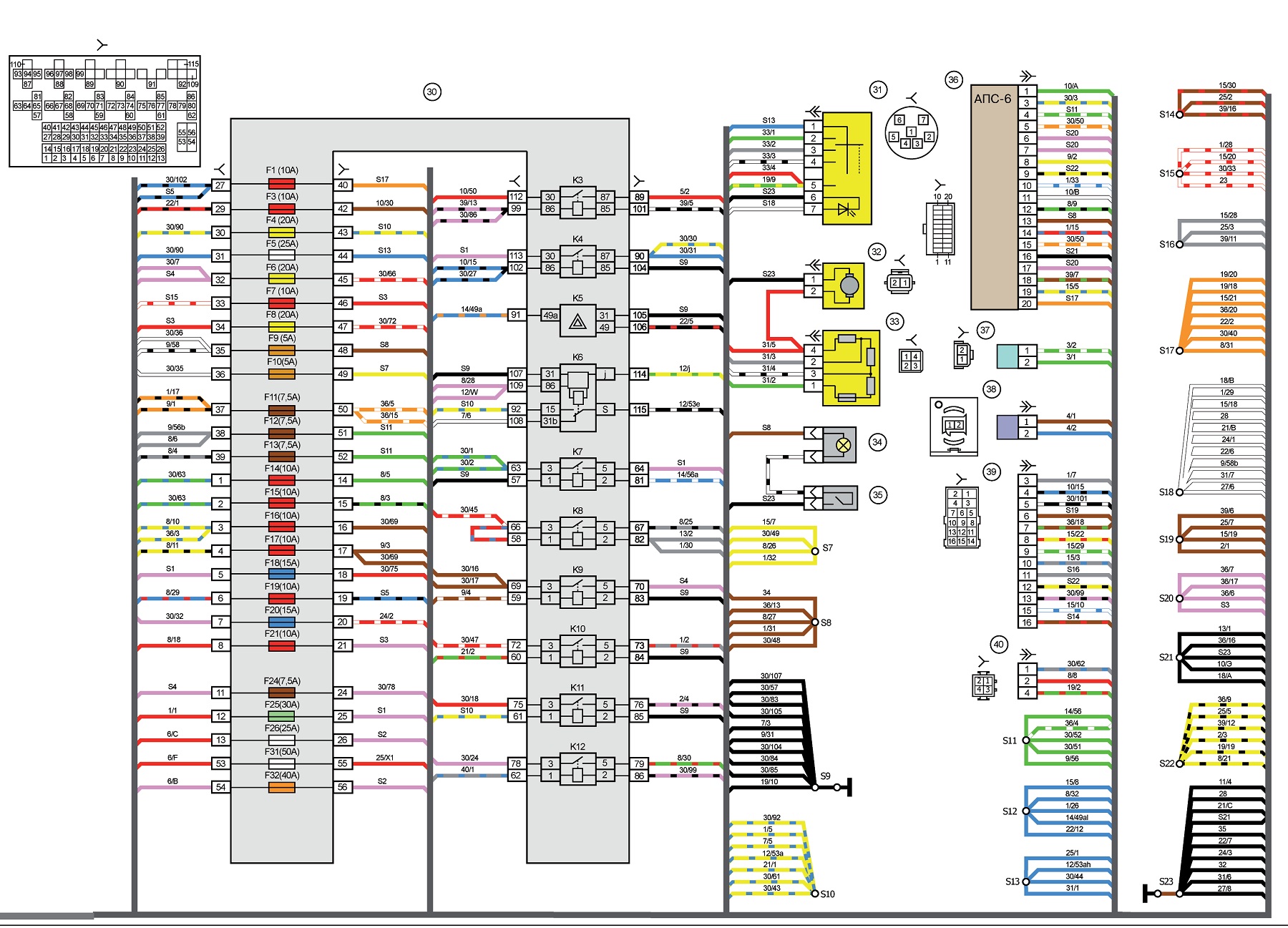

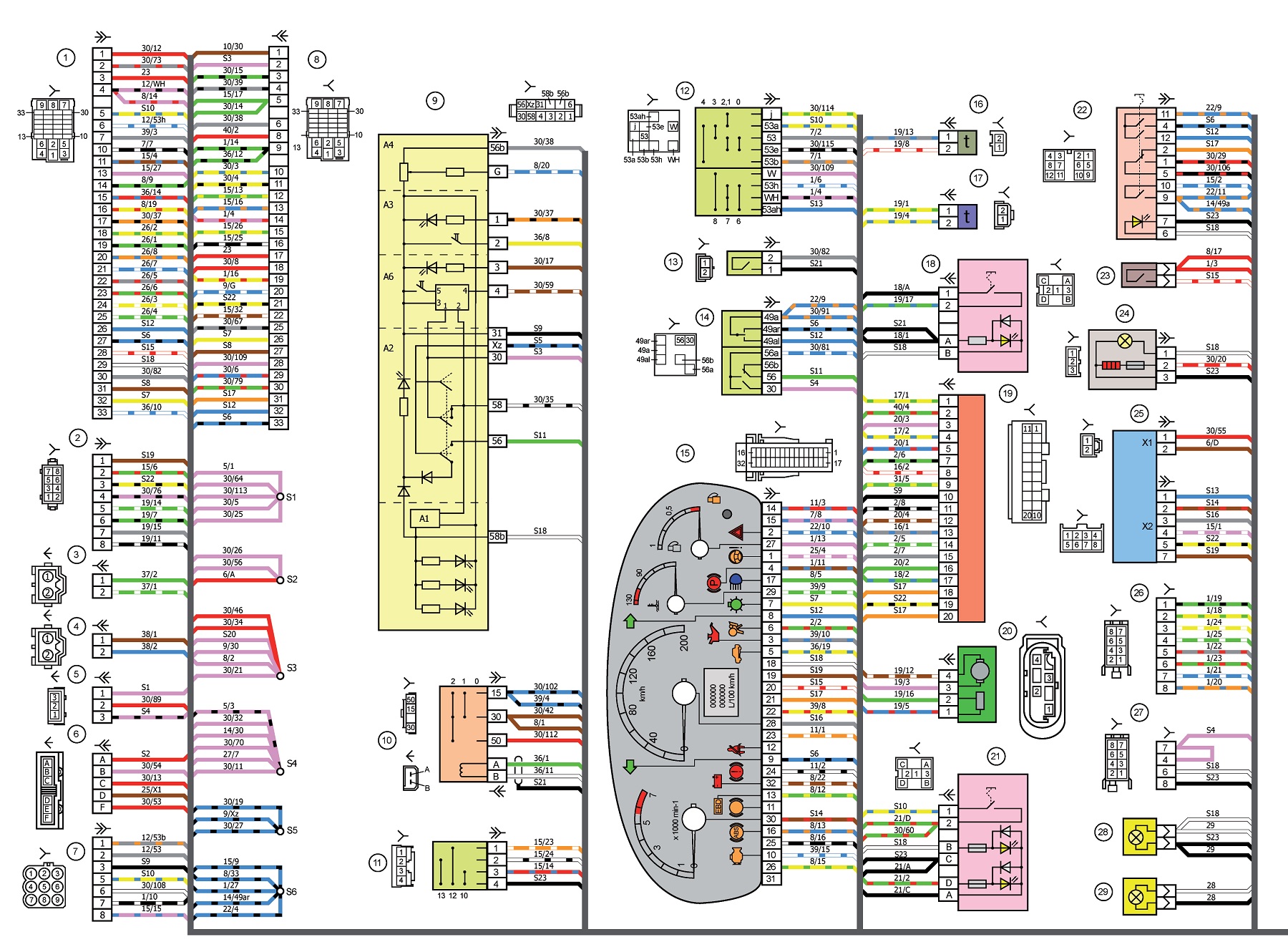

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ









АВТОМОБИЛЕЙ 11174, 11184, 11194











Перечень элементов схемы электрических соединений жгута проводов панели приборов автомобилей LADA KALINA 11174, 11184, 11194





1,2,3,4 - колодки жгута проводов панели приборов к колодкам жгута проводов заднего;

5,6 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего;

7 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;

8 - колодка жгута проводов панели приборов к колодке жгута проводов переднего;

9 - модуль управления светотехникой;

10 - выключатель зажигания;

11 - переключатель режимов бортового компьютера;

12 - переключатель стеклоочистителей;

13 - выключатель звукового сигнала;

14 - переключатель световой сигнализации;

15 - комбинация приборов;

16 - датчик температуры испарителя;

17 - датчик температуры воздуха салона;

18 - выключатель кондиционера;

19 - контроллер системы автоматического управления климатической установкой;

20 - моторедуктор заслонки отопителя;

21 - выключатель обогрева заднего стекла;

22 - выключатель аварийной сигнализации;

23 - выключатель сигнала торможения;

24 - прикуриватель;

25 - блок управления электроусилителем;
Жгут проводов панели приборов - 11186-3724030-20.







26,27 - колодки жгута проводов панели приборов к радиоаппарату;

28 - лампа подсветки табло управления отопителем;

29 - осветитель;

30 - монтажный блок:

К3 - дополнительное реле стартеров;

К4 - дополнительное реле;

К5 - реле-прерыватель указателей поворота и аварийной сигнализации;

К6 - реле стеклоочистителя;

К7 - реле включения дальнего света фар;

К8 - реле звукового сигнала;

К9 - реле включения противотуманных фар;

К10 - реле включения обогрева заднего стекла;

К11 - реле электрообогрева сидений;

К12 - реле включения муфты компрессора кондиционера;

31 - переключатель электродвигателя отопителя;

32 - электродвигатель отопителя;

33 - сопротивление добавочное электродвигателя отопителя;

34 - плафон освещения вещевого ящика;

35 - выключатель освещения вещевого ящика;

36 - блок управления автомобильной противоугонной системы АПС-6;

37 - модуль надувной подушки безопасности водителя;

38 - модуль надувной подушки безопасности пассажира;

39,40 - колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.
