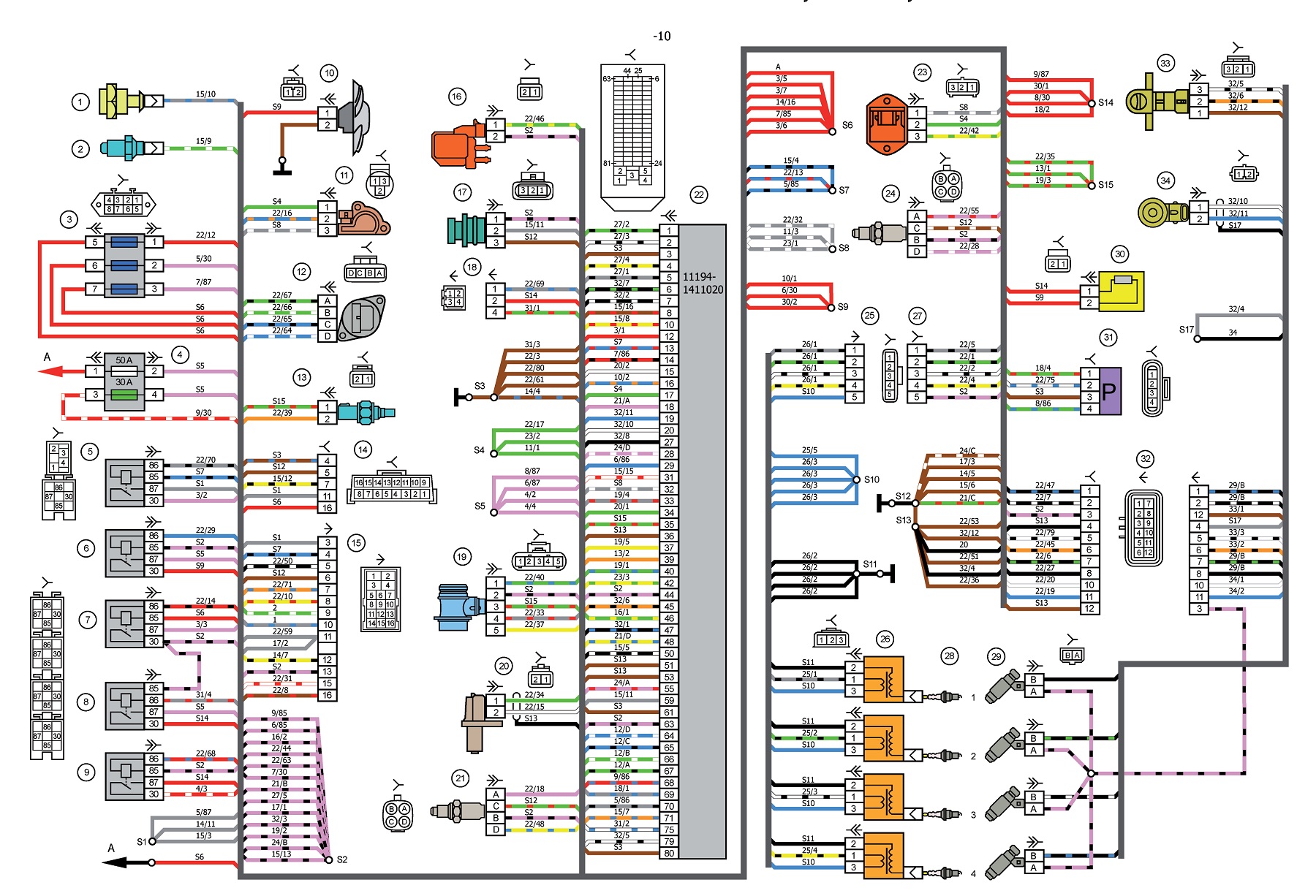

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ LADA KALINA 11174, 11184, 11194





Перечень элементов схемы электрических соединений жгута проводов системы зажигания автомобилей LADA KALINA 11174, 11184, 11194





1 - датчик контрольной лампы давления масла;

2 - датчик указателя температуры охлаждающей жидкости;

3 - блок предохранителей дополнительный;

4 - предохранители электровентилятора системы охлаждения двигателей;

5 - реле электробензонасоса;

6 - реле электровентилятора системы охлаждения двигателя;

7 - реле зажигания;

8 - реле 2 электровентилятора системы охлаждения двигателя;

9 - реле 3 электровентилятора системы охлаждения двигателя;

10 - электровентилятор системы охлаждения двигателя;

11 - датчик положения дроссельной заслонки;

12 - регулятор холостого хода;

13 - датчик температуры охлаждающей жидкости;

14 - колодка диагностики;

15 - колодка жгута системы зажигания к колодке жгута панели приборов;

16 - электромагнитный клапан продувки адсорбера;

17 - датчик скорости;

18 - колодка жгута системы зажигания к колодке жгута панели приборов 2;





19 - датчик массового расхода воздуха;

20 - датчик положения коленчатого вала;

21 - датчик кислорода;

22 - контроллер;

23 - датчик неровной дороги;

24 - датчик кислорода диагностический;

25 - колодка жгута катушек зажигания к колодке жгута системы зажигания;

26 - катушки зажигания;

27 - колодка жгута системы зажигания к колодке жгута катушек зажигания;

28 - свечи зажигания;

29 - форсунки;

30 - резистор;

31 - датчик давления системы кондиционирования воздуха;

32 - колодки жгута системы зажигания и жгута проводов форсунок;

33 - датчик фаз;

34 - датчик детонации.











Жгут проводов системы зажигания - 11184-3724026-10. Жгут проводов катушек зажигания - 1118-3724148-00. Жгут проводов форсунок - 11184-3724036.

А - к клемме "плюс" аккумуляторной батареи.
