Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 5

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ПРАВОГО (ЖГУТА ПРОВОДОВ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ) АВТОМОБИЛЕЙ LADA KALINA 11174, 11184, 11194

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к колодке жгута проводов заднего;

2 - зеркало правое;

3 - колодки жгута проводов дополнительного заднего правого к колодкам громкоговорителя переднего правого;

4 - электродвигатель стеклоподъемника правой передней двери;

5 - замок правый передний;

6 - переключатель стеклоподъемника.
Жгут проводов дополнительный задний правый - 11186-3724550.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ЛЕВОГО (ЖГУТА ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ) АВТОМОБИЛЕЙ LADA KALINA 11174,11184, 11194

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего левого к колодке жгута проводов заднего;

2 - зеркало левое;

3 - колодки жгута проводов дополнительного заднего левого к колодкам громкоговорителя переднего левого;

4 - электродвигатель стеклоподъемника левой передней двери;

5 - замок левый передний;

6 - модуль двери водителя.
Жгут проводов дополнительный задний левый - 11186-3724551.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ПРАВОГО (ЗАДНИЕ ДВЕРИ) АВТОМОБИЛЕЙ LADA KALINA 11174, 11184, 11194

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к колодке жгута проводов заднего;

2 - электродвигатель стеклоподъемника правой задней двери;

3 - замок правой задней двери;

4 - переключатель стеклоподъемника.
Жгут проводов дополнительный задний правый - 11186-3724550-10.

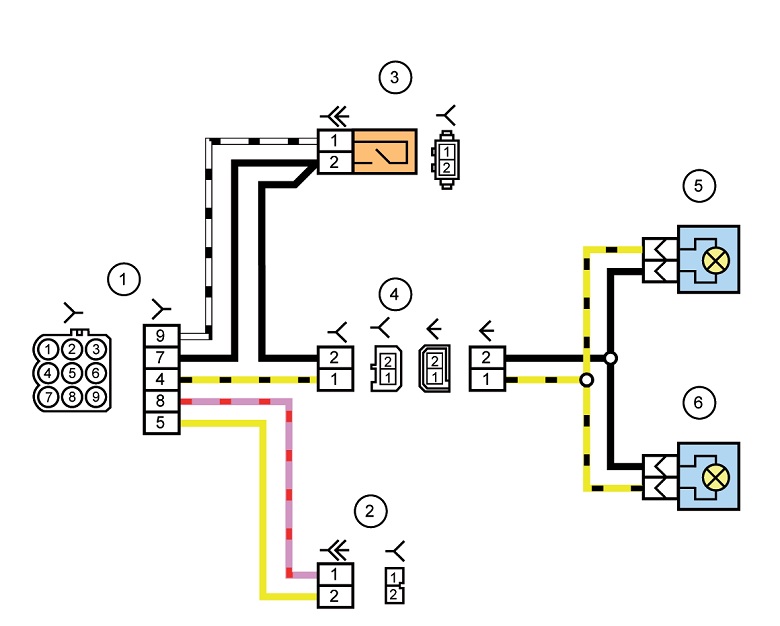

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО ДОПОЛНИТЕЛЬНОГО (ЖГУТА ПРОВОДОВ КРЫШКИ БАГАЖНИКА) И ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА АВТОМОБИЛЯ LADA KALINA 11184

Перечень элементов:
1 - колодка жгута проводов заднего дополнительного левого к колодке жгута проводов заднего;

2 - колодка к моторедуктору блокировки багажника;

3 - замок багажника;

4 - колодка жгута проводов заднего дополнительного левого к колодке жгута проводов фонарей освещения номерного знака;

5, 6 - фонари освещения номерного знака.
Жгут проводов задний дополнительный левый (жгут проводов крышки багажника) - 1118-3724558.

Жгут проводов фонарей освещения номерного знака - 1118-3724214.
