Lada Kalina Люкс (11174, 11184, 11194). Электрические схемы - часть 8



СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО АВТОМОБИЛЕЙ LADA KALINA 11174, 11194





Перечень элементов схемы электрических соединений жгута проводов переднего автомобилей LADA KALINA 11174, 11194



1 - фара правая;

2 - противотуманная фара правая;

3 - датчик скорости правый передний;

4 - датчик скорости левый передний;

5 - датчик температуры воздуха;

6 - стартер;

7 - батарея аккумуляторная;

8 - генератор;

9 - колодки жгута АКБ и стартера и жгута переднего;

10 - гидроагрегат АБС;

11 - выключатель лампы света заднего хода;

12 - блокировка заднего хода;

13, 14, 15, 16 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов;

17 - колодка жгута проводов переднего к колодке жгута проводов заднего;

18 - фара левая;

19 - противотуманная фара левая;



20 - электродвигатель омывателей;

21 - сигнал звуковой;

22 - компрессор;

23 - электродвигатель вентилятора климатической установки;

24 - электродвигатель омывателя заднего стекла.









Жгут проводов передний - 1119-3724010-40.

Жгут проводов АКБ с корпусом - 1118-3724080.

Жгут проводов соединительной аккумуляторной батареи и стартера - 11184-3724070.

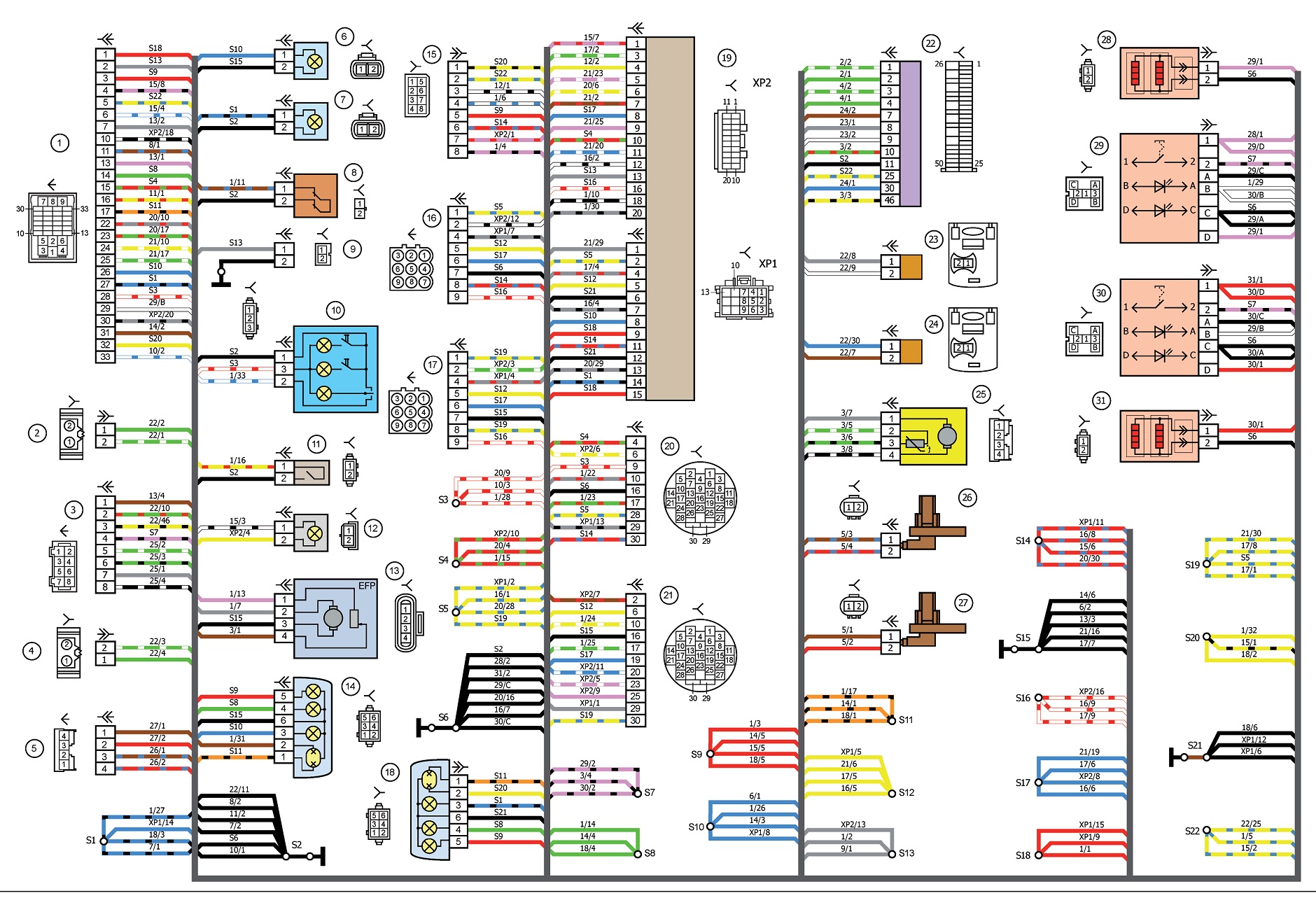

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО АВТОМОБИЛЯ LADA KALINA 11194







Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA KALINA 11194

I - 4 - колодки жгута проводов заднего к колодкам жгута проводов панели приборов;

5 - колодка жгута проводов заднего к колодке жгута проводов переднему;

6 - боковой указатель поворотов правый;

7 - боковой указатель поворотов левый;

8 - датчик ручного тормоза;

9 - колодка жгута проводов заднего к колодке жгута проводов дополнительного;

10 - плафон освещения салона;

II - выключатель блокировки заднего хода;

12 - фонарь освещения багажника;

13 - модуль электробензонасоса;

14 - фонарь правый;

15 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 3 (крышки багажника);

16 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);

17 - колодка жгута проводов заднего к колодке жгута проводов дополнительного (правой задней двери);
Жгут проводов задний - 11193-3724210-20.

18 - фонарь левый;

19 - контроллер электропакета;

20 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (левой передней двери);

21 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (правой передней двери);

22 - блок управления надувных подушек безопасности;

23 - преднатяжитель ремня безопасности водителя;

24 - преднатяжитель ремня безопасности пассажира;

25 - датчик температуры воздуха салона;

26 - датчик скорости правый задний;

27 - датчик скорости левый задний;

28 - электрообогреватель правого сидения;

29 - выключатель электрообогревателя правого сидения;

30 - выключатель электрообогревателя левого сидения;

31 - электрообогреватель левого сидения.





Жгут проводов катушек зажигания - 1118-3724148-00. Жгут проводов форсунок - 11184-3724036.

А - к клемме "плюс" аккумуляторной батареи.

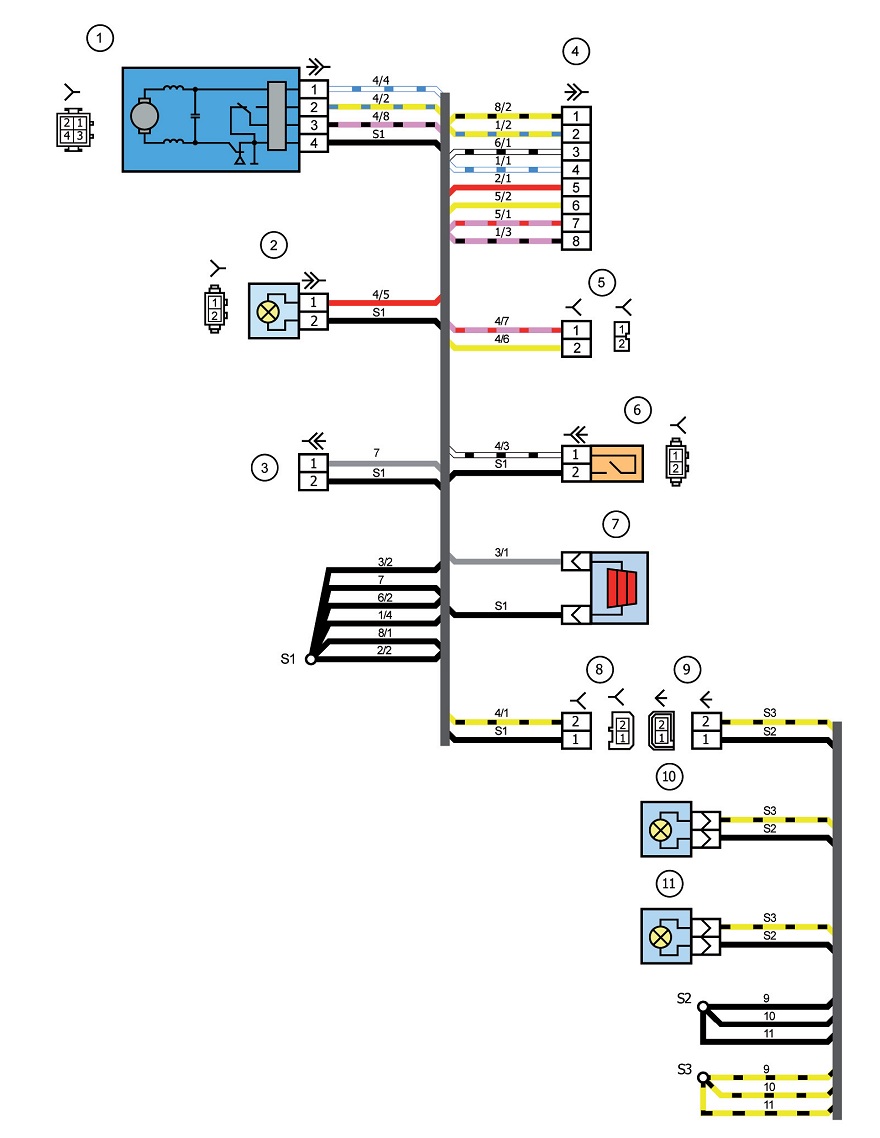

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО ДОПОЛНИТЕЛЬНОГО (ЖГУТА ПРОВОДОВ ДВЕРИ ЗАДКА) И ЖГУТА ПРОВОДОВ ФОНАРЕЙ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА АВТОМОБИЛЯ LADA KALINA 11194















Перечень элементов:
1 - электродвигатель очистителя заднего стекла;

2 - сигнал торможения дополнительный;

3, 4 - колодки жгута проводов заднего дополнительного к колодкам жгута проводов заднего;

5 - колодка к электродвигателю блокировки багажника;

6 - замок багажника;

7 - элемент обогрева заднего стекла;

8 - колодка жгута проводов заднего дополнительного к колодке жгута проводов фонарей освещения номерного знака;

9 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего дополнительного;

10, 11 - фонари освещения номерного знака.
Жгут проводов задний дополнительный - 1119-3724558.

Жгут проводов фонарей освещения номерного знака - 1118-3724214.
