Lada Xray. Правая опора подвески двигателя




Снятие

Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Для автомобилей с двигателем Н4М

Установить на водосточные желобки моторного отсека траверсу 1, рисунок 11-4, и зацепить ее крюком за подъемную проушину 2 на двигателе со стороны привода ГРМ (траверса для вывешивания двигателя типа RST-500 ES ф. "RANGER").

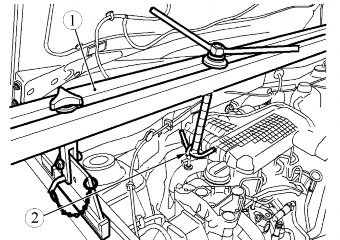

Рисунок 11 -4 - Установка траверсы для вывешивания двигателя:
1 - траверса для вывешивания двигателя;
2 - подъемная проушина






Отсоедините от держателей топливную трубку 1, рисунок 11-5, и трубку 2 системы улавливания паров бензина.

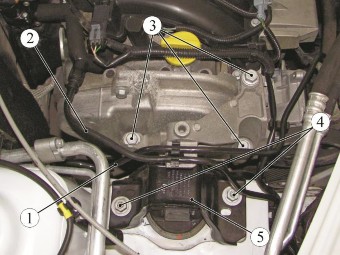

Рисунок 11 -5 - Снятие правой опоры подвески двигателя К4М:

1 - трубка топливная;

2 - трубка системы улавливания паров бензина;

3 - болт крепления кронштейна правой опоры подвески к двигателю;

4 - болт крепления правой опоры подвески двигателя к кузову;

5 - правая опора подвески двигателя
Отметить маркером на кузове положение правой опоры подвески двигателя.











Отвернуть болты 3 крепления кронштейна правой опоры подвески к двигателю (головка сменная 16, удлинитель, вороток).

Отвернуть болты 4 крепления правой опоры подвески двигателя к кузову и снять правую опору 5 (головка сменная 16, удлинитель, вороток).




Установка

Для автомобилей с двигателем К4М

Установить правую опору 5 подвески двигателя по меткам на кузове, нанесенным при ее снятии, и закрепить болтами 3 и 4 крепления правой опоры подвески к двигателю и кузову (головка сменная 16, удлинитель, вороток).

Затянуть требуемым моментом:

- болты крепления кронштейна правой опоры подвески к двигателю 62 Н.м (6,2 кгс.м);

- болты крепления правой опоры подвески к кузову 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, ключ моментный)

Установить в держатели топливную трубку 1 и трубку 2 системы улавливания паров бензина.

Отсоединить крюк траверсы от подъемной проушины 2, рисунок 11 -4, на двигателе и снять траверсу 1.

Операции для всех комплектаций автомобилей

Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6 в объеме выполненных работ.











Lada Xray. Задняя опора подвески двигателя




Снятие


Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Отвернуть болт 1, рисунок 11-6, крепления задней опоры подвески двигателя к подрамнику передней подвески (головка сменная 18, удлинитель, вороток).

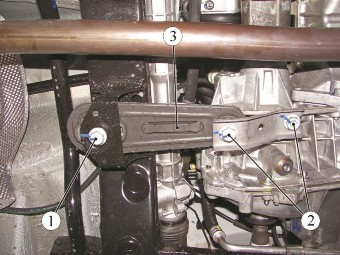

Рисунок 11 -6 - Снятие задней опоры подвески двигателя:

1 - болт крепления задней опоры подвески двигателя к подрамнику передней подвески;

2 - болт крепления задней опоры подвески двигателя к коробке передач;

3 - задняя опора подвески двигателя










Отвернуть болты 2 крепления задней опоры подвески двигателя к коробке передач и снять заднюю опору 3 (головка сменная 18, удлинитель, вороток).
Установка
Установить заднюю опору 3 подвески двигателя и завернуть болты 2 крепления задней опоры (головка сменная 18, удлинитель, вороток).

Затянуть требуемым моментом:

- болт 1 крепления задней опоры подвески двигателя на подрамнике передней подвески 105 Н.м (10,5 кгс.м);

- болты 2 крепления задней опоры подвески двигателя на коробке передач 105 Н.м (10,5 кгс.м) (головка сменная 18, удлинитель, ключ моментный).

Установить защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6 в объеме выполненных работ.
