Lada Xray. ЭЛЕМЕНТЫ ПОДВЕСКИ ДВИГАТЕЛЯ - СНЯТИЕ / УСТАНОВКА






Lada Xray. Левая опора подвески двигателя



Снятие


Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять аккумуляторную батарею в соответствии с требованиями ТИ 3100.25100.20597.

Снять поддон аккумуляторной батареи.

Снять контроллер ЭСУД в соответствии с требованиями настоящей ТИ.

Снять защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Установить на водосточные желобки моторного отсека траверсу 1, рисунок 14-1, и зацепить ее крюком за подъемную проушину на двигателе со стороны маховика (траверса для вывешивания двигателя типа RST-500 ES ф. "RANGER").

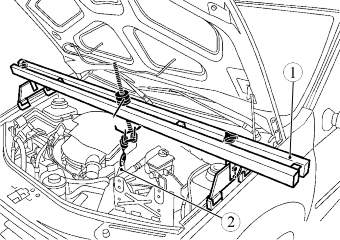

Рисунок 11-1 - Установка траверсы для вывешивания двигателя:

1 - траверса для вывешивания двигателя;

2 - подъемная проушина






Отметить на кузове маркером положение левой опоры подвески двигателя.
Отвернуть болт крепления трубопровода гидроусилителя рулевого управления (если автомобиль им оборудован) к левой опоре подвески двигателя (головка сменная 13, удлинитель, вороток).

Отвернуть гайку 1, рисунок 11-2, шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя (головка сменная 16, удлинитель, вороток).

При необходимости, бронзовой выколоткой выбить шпильку 5 крепления коробки передач из подушки левой опоры подвески двигателя (выколотка бронзовая технологическая, молоток).









Отвернуть две гайки 4 и снять подушку левой опоры подвески двигателя (головка сменная 18, вороток, удлинитель).

Отвернуть четыре болта 1, рисунок 11 -3, крепления левой опоры подвески двигателя к кузову и снять левую опору 2 (головка сменная 13, удлинитель, вороток)

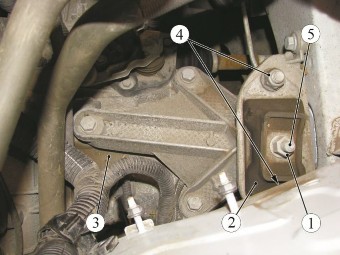

Рисунок 11 -2 - Отсоединение коробки передач от левой опоры подвески двигателя:

1 - гайка шпильки крепления коробки передач;

2 - подушка левой опоры подвески двигателя;

3 - коробка передач;

4 - гайка крепления подушки левой опоры подвески двигателя;

5 - шпилька крепления коробки передач
Отвернуть три болта 3 крепления кронштейна левой опоры подвески двигателя к коробке передач и снять кронштейн 4 (головка сменная 16, удлинитель, вороток).

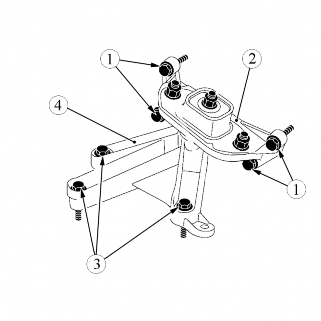

Рисунок 11-3 - Снятие левой опоры подвески двигателя:

1 - болт крепления левой опоры подвески двигателя к кузову;

2 - левая опора подвески двигателя;

3 - болт крепления кронштейна левой опоры подвески двигателя к коробке передач;

4 - кронштейн левой опоры подвески двигателя












Установка

Установить кронштейн 4, рисунок 11-3, левой опоры подвески двигателя на коробку передач. Момент затяжки болтов 3 крепления 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, вороток).









Установить левую опору 2 подвески двигателя на кузов автомобиля. Момент затяжки болтов 1 крепления левой опоры подвески к кузову 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Установить подушку 2, рисунок 14-2, левой опоры подвески двигателя на опору, установить и затянуть новые гайки 4 шпилек крепления подушки подвески. Момент затяжки гаек шпилек крепления левой подушки подвески двигателя 105 Н.м (10,5 кгс.м) (головка сменная 18, удлинитель, вороток, ключ моментный)

Установить гайку 1 шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя. Момент затяжки гайки шпильки крепления левой опоры 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, вороток, ключ моментный).

Установить и затянуть болт крепления трубопровода гидроусилителя рулевого управления (если автомобиль им оборудован) к левой опоре подвески двигателя. Момент затяжки болта крепления трубопровода гидроусилителя 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Отсоединить крюк траверсы от подъемной проушины 2, рисунок 11-1, на двигателе со стороны маховика и снять траверсу 1.

Установить защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20546.

Установить контроллер ЭСУД в соответствии с требованиями настоящей ТИ.

Установить поддон аккумуляторной батареи.

Установить аккумуляторную батарею в соответствии с требованиями

ТИ 3100.25100.20597.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6 в объеме выполненных работ.
