Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Снять передний бампер в соответствии с требованиями ТИ 3100.25100.20599.

Слить жидкость из системы охлаждения двигателя (см. выше).

Промыть систему охлаждения двигателя (см. выше).

Снять бачок 1, рисунок 10-4, насоса гидроусилителя рулевого управления с кронштейна крепления, не отсоединяя трубопроводов, и подвязать к двигателю.

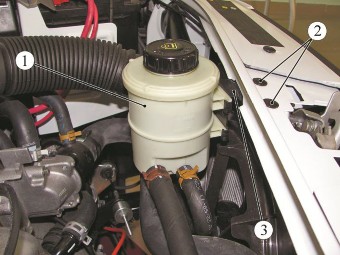

Рисунок 10-4 - Отсоединение бачка насоса гидроусилителя рулевого управления:

1 - бачок насоса гидроусилителя рулевого управления;

2 - винт крепления;

3 - кронштейн крепления бачка насоса гидроусилителя рулевого управления

Отвернуть два винта 2 и снять кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления (отвертка с насадкой Torx Т30).

Операции для всех комплектаций автомобилей

Снять хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя (приспособление для снятия упругих хомутов Mot. 1448).

Отсоединить подводящий и отводящий шланги радиатора системы охлаждения.

Для автомобилей с кондиционером

Вывернуть винты крепления воздухоотражателя (отвертка, насадка Torx Т30).

Снять воздухоотражатель 1, рисунок 10-5.

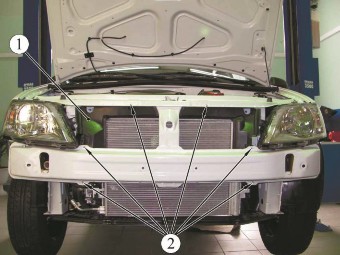

Рисунок 10-5 - Снятие воздухоот-ражателя:

1 - воздухоотражатель;

2 - винт крепления воздухоотража-теля

Отсоединить жгут проводов от держателя на электровентиляторе.

Отсоединить трубопровод кондиционера от держателя на электровентиляторе.

Отсоединить конденсор 2, рисунок 10-6, кондиционера от радиатора системы охлаждения двигателя (отвертка плоская).

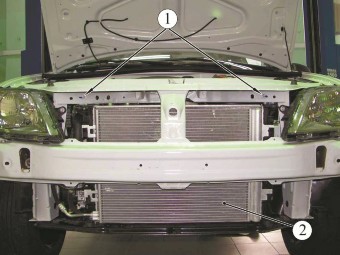

Рисунок 10-6 - Отсоединение конденсора кондиционера от радиатора системы охлаждения двигателя:

1 - болт крепления кронштейна радиатора;

2 - конденсор кондиционера

Закрепить конденсор кондиционера к верхней поперечине.

Операции для всех комплектаций автомобилей

Снять электровентилятор системы охлаждения двигателя (см. ниже).

Отвернуть болты 1, рисунок 10-7, крепления кронштейна радиатора к кузову автомобиля (головка сменная 10, удлинитель, вороток трещоточный).

Снять кронштейны 2 крепления радиатора с радиатора системы охлаждения двигателя.

Извлечь радиатор 1, рисунок 10-8, системы охлаждения двигателя из крепления на подрамнике передней подвески и снять радиатор.

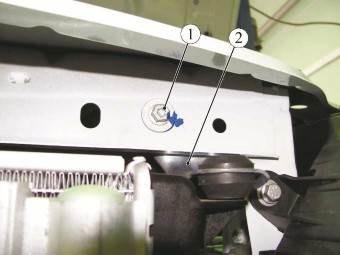

Рисунок 10-7 - Верхнее крепление радиатора системы охлаждения двигателя:

1 - болт крепления кронштейна радиатора;

2 - кронштейн крепления радиатора

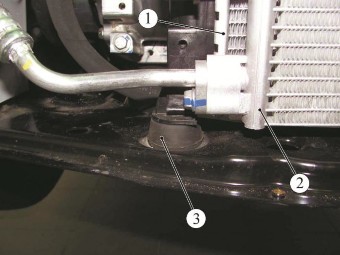

Рисунок 10-8 - Нижнее крепление радиатора системы охлаждения двигателя:

1 - радиатор системы охлаждения двигателя;

2 - конденсор кондиционера;

3 - нижнее крепление радиатора

Установка

Установить радиатор системы охлаждения двигателя в нижние крепления на подрамнике передней подвески.

Установить кронштейны 2, рисунок 10-7, крепления радиатора на радиатор системы охлаждения.
Установить и затянуть болты 1 крепления кронштейна радиатора к кузову. Момент затяжки болтов крепления кронштейнов радиатора 8 Н.м (0,8 кгс.м) (головка сменная 10, удлинитель, вороток трещоточный, ключ моментный).

Установить электровентилятор системы охлаждения двигателя (см. ниже).

Присоединить подводящий и отводящий шланги к радиатору системы охлаждения.

Установить новые хомуты подводящего и отводящего шлангов радиатора (приспособление для снятия упругих хомутов Mot. 1448).

Для автомобилей с кондиционером

Установить и зафиксировать конденсор кондиционера на радиаторе системы охлаждения двигателя.
Установить воздухоотражатель 1, рисунок 13-5, и закрепить фиксаторами к кузову автомобиля (отвертка с насадкой Torx Т30).

Закрепить трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе системы управления.

Присоединить жгут проводов к держателю на электровентиляторе.

Присоединить трубопровод кондиционера к держателю на электровентиляторе.

Установить кронштейн 3, рисунок 13-4, крепления бачка насоса гидроусилителя рулевого управления и закрепить двумя винтами 2 (отвертка с насадкой Torx Т30).

Установить бачок 1 насоса гидроусилителя рулевого управления на кронштейн крепления.

Операции для всех комплектаций автомобилей

Заполнить систему охлаждения двигателя (см. выше).

Установить защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Установить передний бампер в соответствии с требованиями ТИ 3100.25100.20599.

Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).

Удалить воздух из системы охлаждения двигателя (см. выше).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.9, 1.19.10, 1.19.14.
