LADA VESTA. АМОРТИЗАТОР ЗАДНЕЙ ПОДВЕСКИ -
СНЯТИЕ И УСТАНОВКА, РАЗБОРКА И СБОРКА
Внимание. Для предотвращения повреждения резинометаллических шарниров
рычагов задней подвески не допускается вывешивание рычагов задней подвески с
затянутыми шарнирами на величину превышающую положение рычагов при полностью
разгруженных пружинах задней подвески.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г
грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.
Поднять автомобиль на высоту удобную для выполнения работ.

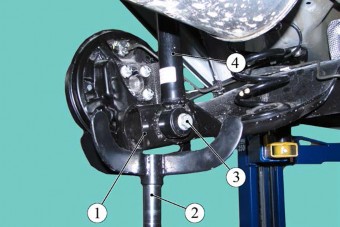

Рисунок 11-1 - Снятие амортизатора задней подвески:
1 - рычаг задней подвески;
2 - стойка трансмиссионная;
3 - болт крепления амортизатора;
4 - амортизатор задней подвески
Установить под рычаг 1, рисунок 11-1, задней подвески трансмиссионную стойку
2 и опустить автомобиль до начала сжатия пружины задней подвески (стойка
трансмиссионная типа СГ-1, "Автоспецоборудование" г. Псков).
Отвернуть болт 3 крепления амортизатора 4 к рычагу задней подвески (головка
сменная 21, вороток).

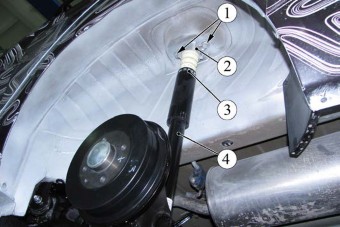

Рисунок 11-2 - Снятие амортизатора задней подвески:
1 - болт крепления верхней опоры;
2 - опора верхняя в сборе;
3 - буфер хода сжатия с защитным кожухом в сборе;
4 - амортизатор задней подвески
Отвернуть два болта 1, рисунок 11 -2 крепления
верхней опоры амортизатора и снять амортизатор 4 с буфером 3 хода сжатия
и верхней опорой 2 в сборе (головка сменная 16, удлинитель, вороток).

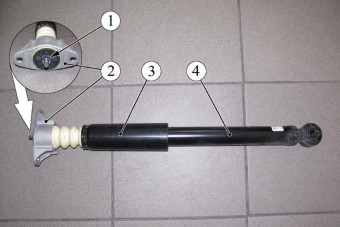

Рисунок 11-3 - Разборка амортизатора задней подвески:
1 - гайка крепления верхней опоры к штоку амортизатора;
2 - опора верхняя в сборе;
3 - буфер хода сжатия с защитным кожухом в сборе;
4 - амортизатор задней подвески
Отвернуть гайку 1, рисунок 11-3, крепления верхней опоры к штоку
амортизатора и снять с амортизатора 4 верхнюю опору 2 и буфер 3 хода сжатия
с защитным кожухом в сборе (ключ кольцевой 16, ключ гаечный 6).
Установка
Установить на амортизатор 4, рисунок 11-3, задней подвески буфер 3 хода
сжатия с защитным кожухом в сборе, верхнюю опору 2 и завернуть гайку 1
крепления. Момент затяжки гайки 30.40 Н.м (3,0...4,0 кгс.м) (ключ гаечный 6,
ключ кольцевой 16, насадка сменная кольцевая 16, ключ моментный).
Установить амортизатор 4, рисунок 11-2, в арку заднего колеса и завернуть
две гайки 1 крепления. Момент затяжки гаек 53.71 Н.м (5,3.7,1 кгс.м)
(головка сменная 16, удлинитель, вороток, ключ моментный).
Завернуть болт 3, рисунок 11-1, крепления амортизатора к рычагу 1 задней
подвески и извлечь из под рычага трансмиссионную стойку 2. Момент затяжки
болта 90.120 Н.м (9,0.12,0 кгс.м) (головка сменная 21, вороток, ключ
моментный).
Установить заднее колесо в соответствии с требованиями раздела 2 настоящей
ТИ.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.23 в объеме
выполненных работ.
