LADA VESTA. МАГНИТНОЕ КОЛЬЦО И ПОДШИПНИК СТУПИЦЫ ЗАДНЕГО КОЛЕСА -СНЯТИЕ И УСТАНОВКА


Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять заднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.




Рисунок 9-1 - Снятие колпака ступицы заднего колеса:
1 - барабан тормозной;
2 - колпак ступицы






Снять колпак 2, рисунок 9-1, ступицы заднего колеса (отвертка плоская, молоток).

Проверка осевого зазора

Внимание. Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.

Установить на тормозной барабан индикатор, упереть ножку индикатора в торец оси ступицы и проверить осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы. Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить на новый (индикатор ИЧ 10, держатель индикатора из комплекта индикаторных приспособлений 67.7834-9540, ключ гаечный 17).







Рисунок 9-2 - Снятие тормозного барабана:
1 - барабан тормозной;
2 - колпак ступицы













Отвернуть гайку 2, рисунок 9-2, крепления ступицы и снять тормозной барабан 1 (головка сменная 30, вороток).






Рисунок 9-3 - Тормозной барабан в сборе:
1 - кольцо магнитное;
2 - барабан тормозной;
3 - подшипник ступицы заднего колеса;
4 - кольцо стопорное






Спрессовать с тормозного барабана 2, рисунок 9-3, магнитное кольцо 1 (съёмник трехрычажный, упор технологический).
Снять стопорное кольцо 4 (съемник внутренних стопорных колец).

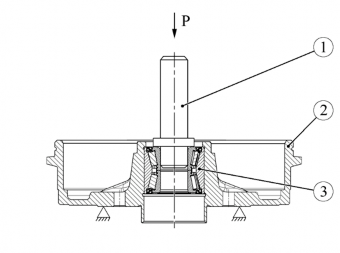

Рисунок 9-4 - Выпрессовка подшипника ступицы заднего колеса:
1 - оправка 67.7853-9728-1;
2 - барабан тормозной;
3 - подшипник ступицы заднего колеса










Установить тормозной барабан 2, рисунок 9-4, на стол пресса, установить на подшипник оправку 1 и выпрессовать подшипник 3 ступицы заднего колеса из тормозного барабана (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудова-ние"), оправка с маркировкой "1" из комплекта 67.7853-9728).











Установка

Очистить, промыть и продуть сжатым воздухом поворотный кулак и ступицу. Очистить канавки под стопорные кольца (установка моечная типа "Тайфун", пистолет типа C-417 ГАРО для обдува сжатым воздухом, крючок технологический).

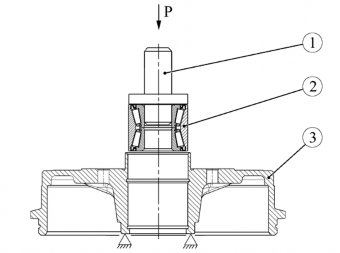

Рисунок 9-5 - Запрессовка подшипника ступицы заднего колеса:
1 - оправка 67.7853-9728-2;
2 - подшипник ступицы заднего колеса;
3 - барабан тормозной








Установить тормозной барабан 3, рисунок 9-5, на стол пресса на технологическую подставку под поверхность, указанную на рисунке. Установить в тормозной барабан подшипник

2 ступицы, установить на подшипник оправку 1 и запрессовать подшипник до упора. Усилие запрессовки прикладывать на наружное кольцо подшипника (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка с маркировкой "2" из комплекта
67.7853-9728).

Зафиксировать подшипник в тормозном барабане стопорным кольцом 4, рисунок 9-3 (съемник внутренних стопорных колец).

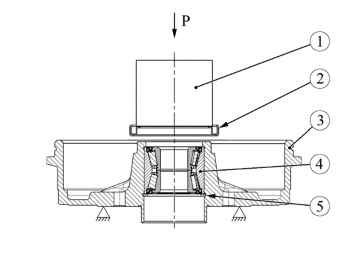

Рисунок 9-6 - Напрессовка магнитного кольца:

1 - оправка 67.7853-9728-3;

2 - кольцо магнитное;

3 - барабан тормозной;

4 - подшипник ступицы заднего колеса;

5 - кольцо стопорное






Установить тормозной барабан 3, рисунок 9-6, на стол пресса с упором на поверхность указанную на рисунке. Установить на тормозной барабан магнитное кольцо 2, установить на кольцо оправку 1 и напрессовать магнитное кольцо до упора (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка с маркировкой "1" из набора
67.7853-9728).



Внимание. Гайки крепления ступиц подлежат замене, повторное использование гаек не допускается.

Установить тормозной барабан на ось ступицы заднего колеса и завернуть новую гайку крепления. Момент затяжки гайки 158. 192 Н.м (15,8.19,2 кгс.м) (головка сменная 30, вороток, ключ моментный).

Запрессовать в тормозной барабан колпак 2, рисунок 9-1, ступицы заднего колеса (молоток с пластмассовым бойком).

Проверить работу и при необходимости отрегулировать привод стояночного тормоза в соответствии с требованиями ТИ 3100.25100.20544.

Установить заднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.

Нажать на педаль тормоза 2 - 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
