LADA VESTA. СТОЙКА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ - СНЯТИЕ И УСТАНОВКА

Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять переднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.

Поднять автомобиль на высоту, удобную для выполнения работ.

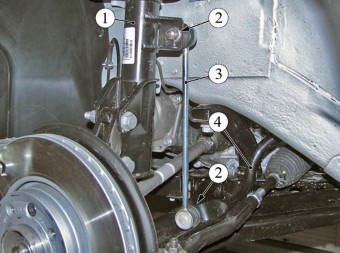

Рисунок 8-1 - Снятие стойки стабилизатор поперечной устойчивости:

1 - стойка телескопическая передней подвески;

2 - гайка крепления стойки стабилизатора;

3 - стойка стабилизатора;

4 - штанга стабилизатора поперечной устойчивости

Удерживая от проворачивания палец стойки 3, рисунок 8-1, стабилизатора отвернуть гайки 2 крепления и отсоединить стойку стабилизатора от стойки 1 передней подвески и от штанги 4 стабилизатора поперечной устойчивости (ключ шестигранный угловой 5, ключ кольцевой 16).
Установка
Подсоединить стойку 3 стабилизатора к стойке 1 передней подвески и к штанге 4 стабилизатора поперечной устойчивости и завернуть гайки 2 крепления, удерживая палец стойки от проворачивания. Момент затяжки гаек 53.71 Н.м (5,3...7,1 кгс.м) (ключ шестигранный угловой 5, ключ кольцевой 16, насадка сменная кольцевая 16, ключ моментный).

Установить переднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.22 в объеме выполненных работ.
