LADA VESTA. ПОВОРОТНЫЙ КУЛАК В СБОРЕ СО
СТУПИЦЕЙ - СНЯТИЕ И УСТАНОВКА, РАЗБОРКА И СБОРКА
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Ослабить болты крепления переднего колеса (головка сменная 17,
удлинитель и вороток).
Снять колпак и отвернуть гайку крепления ступицы (головка сменная 30,
вороток).
Поднять автомобиль на высоту, удобную для выполнения работ.
Отвернуть болты крепления и снять колесо (головка сменная 17, удлинитель
и вороток).
Осторожно, чтобы не повредить пылезащитный колпачок, утопить поршень в
цилиндр тормоза и развести колодки. При утапливании поршня следить за
уровнем тормозной жидкости, при необходимости излишки удалить (отвертка
плоская, насос кистевой, емкость технологическая).

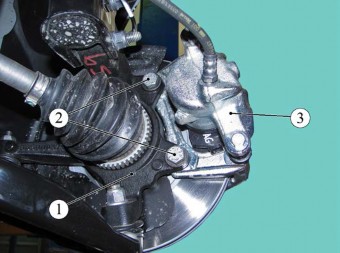

Рисунок 5-1 - Снятие переднего тормоза:
1 - кулак поворотный;
2 - болт крепления переднего тормоза;
3 - тормоз передний
Отвернуть два болта крепления переднего тормоза к поворотному кулаку,
снять и подвесить передний тормоз к пружине подвески (головка сменная
18, удлинитель, вороток, крючок технологический).
Внимание. Для предотвращения повреждений тормозного шланга не
допускается подвергать его нагрузкам растяжения, скручивания, а так же
не допускается соприкосновение шланга с острыми кромками деталей
подвески автомобиля.

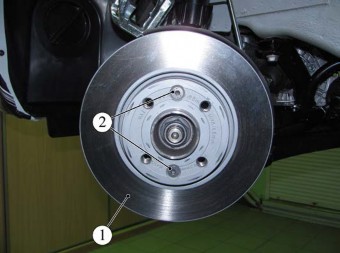

Рисунок 5-2 - Снятие диска переднего тормоза:
1 - диск переднего тормоза;
2 - болт крепления тормозного диска
Отвернуть два болта 2, рисунок 5-2, крепления и
снят диск 1 переднего тормоза (ключ угловой Torx T40).

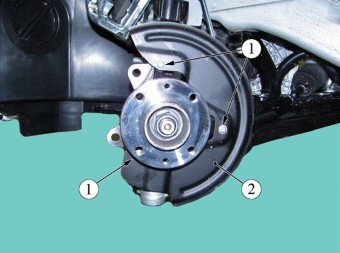

Рисунок 5-3 - Снятие кожуха защитного:
1 - болт крепления кожуха защитного;
2 - кожух защитный
Отвернуть три болта 1, рисунок 5-3, крепления и снять кожух 2 защитный
(ключ угловой Torx T30).

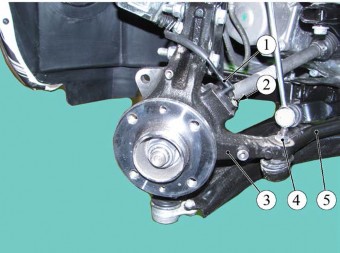

Рисунок 5-4 - Отсоединение датчика скорости переднего колеса и рулевой
тяги от поворотного кулака:
1 - датчик скорости переднего колеса;
2 - болт крепления датчика скорости;
3 - кулак поворотный;
4 - гайка крепления шарового пальца наконечника рулевой тяги;
5 - наконечник рулевой тяги наружный
Отвернуть болт 2, рисунок 5-4, крепления и извлечь
датчик 1 скорости переднего колеса из поворотного кулака 3 (ключ угловой
Torx T30).
Извлечь жгут 2, рисунок 3-2, проводов датчика скорости из кронштейна 3
на стойке передней подвески.
Отвернуть гайку 4, рисунок 5-4, крепления шарового пальца рулевой тяги 5
к поворотному кулаку 3, удерживая при необходимости шаровой палец от
проворачивания, и отсоединить тягу от поворотного кулака (ключ
шестигранный угловой 5, ключ кольцевой 16, съемник наконечников рулевых
тяг).
Отвернуть гайку 4, рисунок 4-3, при необходимости удерживая палец
шаровой опоры от проворачивания, и извлечь палец шаровой опоры из
поворотного кулака (ключ кольцевой 18, ключ угловой Torx T40, съемник
шаровых пальцев).
Отвернуть две гайки 4, рисунок 3-2, болтов 6 крепления поворотного
кулака к стойке передней подвески и извлечь болты. Извлечь из ступицы
вал привода переднего колеса и снять поворотный кулак со ступицей в
сборе. При снятии кулака зафиксировать привод колеса в подвешенном
состоянии (ключ кольцевой 18, головка сменная 18, вороток, молоток,
прошивка, крючок технологический).
Замена подшипник ступицы переднего колеса

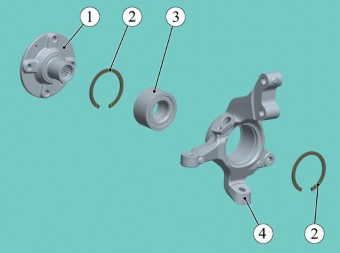

Рисунок 5-5 - Кулак поворотный со ступицей в сборе:
1 - ступица переднего колеса;
2 - кольцо стопорное;
3 - подшипник ступицы;
4 - кулак поворотный
Установить поворотный кулак 1, рисунок 5-6, на стол пресса, используя
технологические подставки под поверхности кулака, установить на ступицу
4 оправку 2 и выпрессовать ступицу из подшипника (пресс гидравлический
типа КС-124 (Кочубеевский завод "Автоспец-оборудование"), оправка с
маркировкой "1" из комплекта оправок 67.7853-9727).

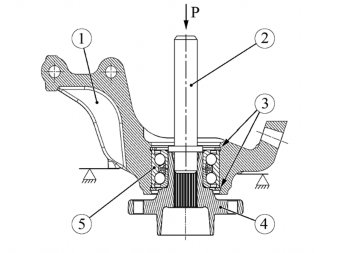

Рисунок 5-6 - Выпрессовка ступицы переднего колеса
из поворотного кулака:
1 - кулак поворотный;
2 - оправка 67.7853-9727-1;
3 - кольцо стопорное;
4 - ступица;
5 - подшипник;
Р - направление выпрессовки ступицы

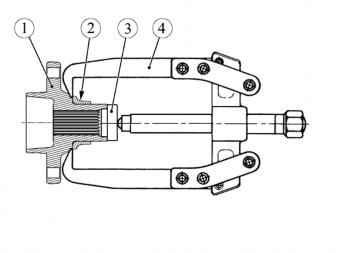

Рисунок 5-7 - Спрессовка внутреннего кольца подшипника ступицы переднего
колеса:
1 - ступица;
2 - внутреннее кольцо подшипника;
3 - упор 67.7853-9727-4;
4 - съемник двухрычажный или трехрычажный
Установить ступицу 1, рис.5-7, в тиски, установить на ступицу упор 3 и
спрессовать съёмником 4, оставшуюся на ступице наружную половину 2
внутреннего кольца подшипника (тиски с алюминиевыми накладками, съёмник
двухрычажный или трехрычажный, упор с маркировкой "4" из комплекта
оправок 67.7853-9727).

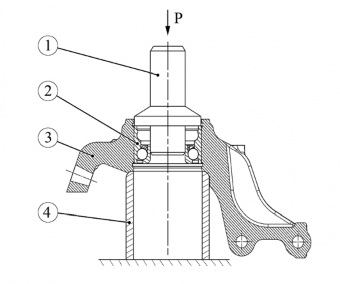

Рисунок 5-8 - Выпрессовка подшипника ступицы переднего колеса из
поворотного кулака:
1 - оправка 67.7853-9727-2;
2 - подшипника;
3 - кулак поворотный;
4 - упор 67.7853-9727-5
Снять стопорные кольца 3, рисунок 5-6 (съемник
внутренних стопорных колец).
Установить поворотный кулак 3, рисунок 5-8, на стол пресса на упор 4,
установить на подшипник 2 оправку 1 и выпрессовать подшипник из
поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский завод
"Автоспецоборудование"), оправки с маркировкой "2" и "5" из комплекта
67.7853-9727).
Очистить, промыть и продуть сжатым воздухом поворотный кулак и ступицу.
Очистить канавки под стопорные кольца (установка моечная типа "Тайфун",
пистолет типа C-417 ГАРО для обдува сжатым воздухом, крючок
технологический).

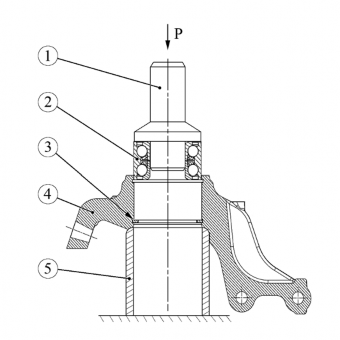

Рисунок 5-9 - Запрессовка подшипника ступицы переднего колеса в
поворотный кулак:
1 - оправка 67.7853-9727-2;
2 - подшипник;
3 - кольцо стопорное;
4 - кулак поворотный;
5 - упор 67.7853-9727-5
Установить наружное стопорное кольцо 3, рисунок 5-9, в канавку
поворотного кулака 4 и запрессовать новый подшипник 2 до упора в
стопорное кольцо. Усилие запрессовки прикладывать на наружное кольцо
подшипника (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"),
оправки с маркировкой "2" и "5" из комплекта 67.78539727).
Зафиксировать подшипник в поворотном кулаке вторым стопорным кольцом
(съемник внутренних стопорных колец).
Напрессовать поворотный кулак 1, рисунок 5-10, с подшипником в сборе на
ступицу 3 до упора. Усилие запрессовки прикладывать на внутреннее кольцо
подшипника через оправку
5 (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"),
оправки с маркировкой "3" и "6" из комплекта 67.7853-9727).

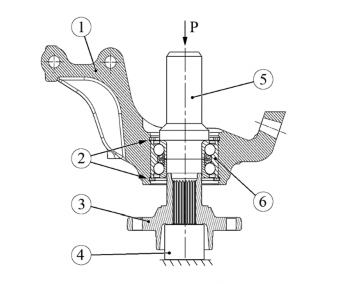

Рисунок 5-10 - Запрессовка ступицы переднего
колеса:
1 - кулак поворотный;
2 - кольцо стопорное;
3 - ступица;
4 - упор 67.7853-9727-6;
5 - оправка 67.7853-9727-3;
6 - подшипник
