Запчасти: Картер и подвеска раздаточной коробки для Урал-4420

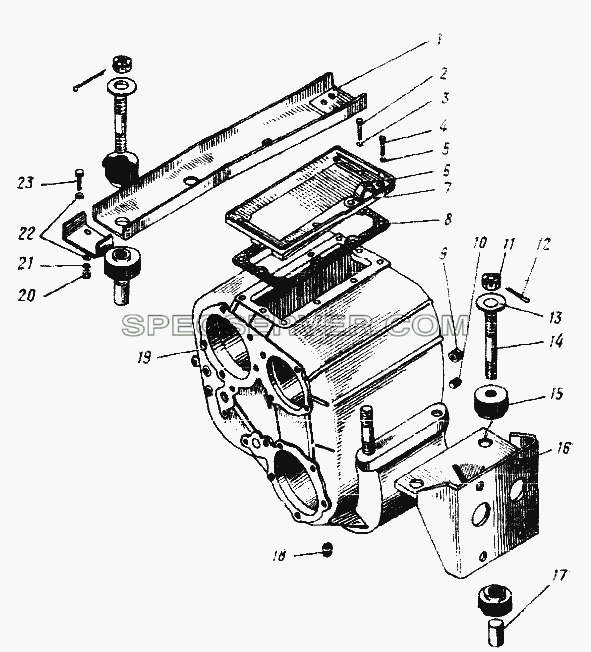

Картер и подвеска раздаточной коробки для Урал-4420 (список запасных частей)

Картер и подвеска раздаточной коробки для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-1801008 Кронштейн правый в сборе
2 201453-П29 Болт М8-6gх14
3 252135-П9 Шайба пружинная 8
4 201497-П29 Болт М10-6gх25
5 252136-П9 Шайба пружинная 10
6 375-1801043 Скоба подъема раздаточной (дополнительной) коробки
7 375-1802013 Крышка верхнего люка с маслоуловителем в сборе
8 375-1802268-Б Прокладка уплотнительная крышки верхнего люка
9 339129 Пробка наливная К3/4"
10 262533 Пробка 3/8
11 334837-П29 Гайка М18х1,5
12 258054-П29 Шплинт 4х32
13 336048-П29 Шайба 18
14 333651-П29 Шпилька М18х1,5х24
15 375-1801030 Подушка подвески раздаточной коробки в сборе
16 375-1801017-Г2 Кронштейн подвески левый в сборе
17 4320-1801040 Втулка распорная
18 339210 Пробка магнитная К3/4" в сборе
19 375-1802012-Б1 Картер раздаточной коробки
20 250514-П29 Гайка М12-6Н
21 252137-П9 Шайба пружинная 12
22 335917-П29 Шайба 12,5
23 201543-П29 Болт М12-6gх38
Запчасти: Коробка раздаточная для Урал-4420

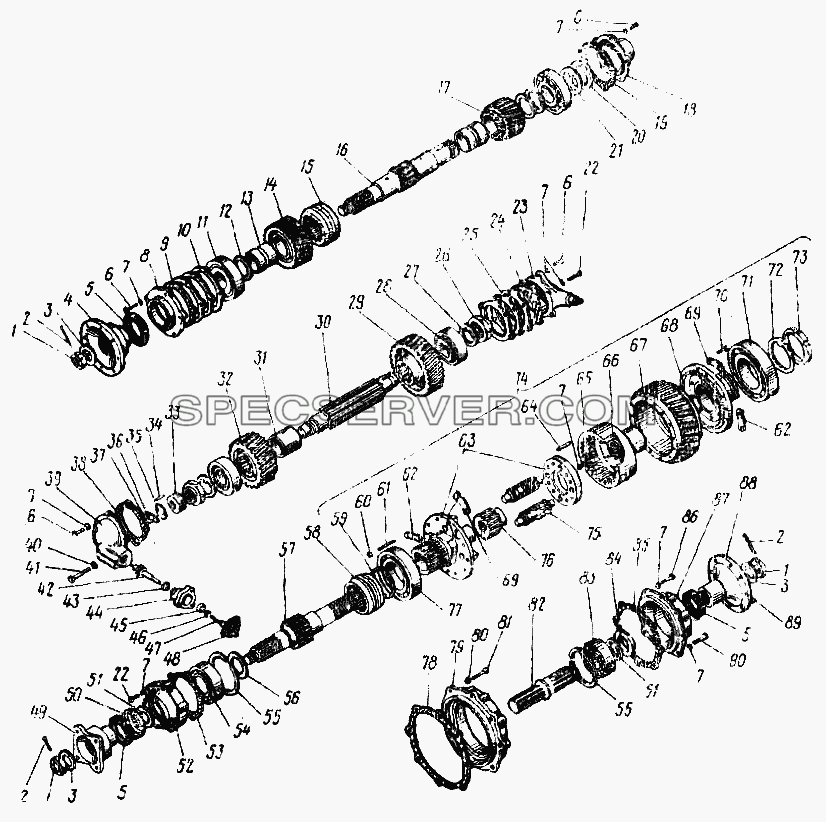

Коробка раздаточная для Урал-4420 (список запасных частей)

Коробка раздаточная для Урал-4420 (список запасных частей)

Таблица запасных частей

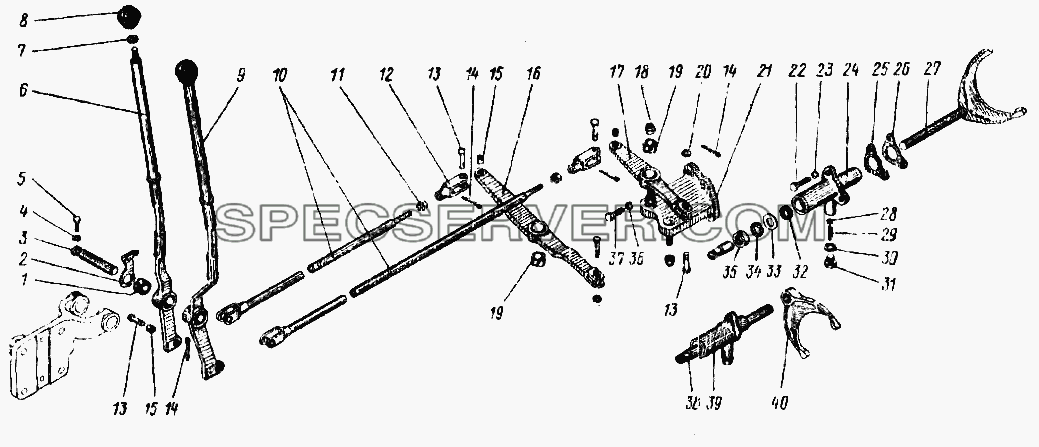

Управление раздаточной коробки для Урал-4420 (список запасных частей)

Управление раздаточной коробки для Урал-4420 (список запасных частей)

Управление раздаточной коробки для Урал-4420 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 375-1802032-Б Прокладка регулировочная толщиной 0,1мм
- 375-1802033-Б Прокладка регулировочная толщиной 0,05мм
- 375-1802105-Б Прокладка регулировочная толщиной 0,1мм
- 375-1802106-Б Прокладка регулировочная толщиной 0,05мм
- 375-3802033 Шестерня привода спидометра ведущая
- 4320-1802097-01 Крышка переднего подшипника в сборе
- 4420-1802097-01 Крышка переднего подшипника в сборе
- 4420-3802035 Валик ведомый с шестерней привода спидометра в сборе
1 335033 Гайка М30х1,5
2 258084 Шплинт 6,3х45
3 336258 Шайба 31
4 375-1802079 Фланец передний в сборе
5 375-2402052-04 Манжета 2.1-70х92-1
6 201500-П29 Болт М10
7 252136-П9 Шайба пружинная 10
8 376-1802027-Б Крышка переднего подшипника
9 375-1802194-Б Картер подшипника
10 375-1802031-Б Прокладка регулировочная толщиной 0,25мм
11 7312К Подшипник роликовый конический
12 375-1802043-Б Шайба опорная шестерен
13 375-1802037-Г Втулка шестерни первичного вала
14 375-1802036-Б2 Шестерня высшей передачи первичного вала
15 4320-1802039 Каретка переключения передач
16 375-1802023-В Вал первичный со втулкой в сборе
17 375-1802041-Б2 Шестерня низшей передачи первичного вала
18 375-1802047 Крышка заднего подшипника первичного вала
19 375-1802028-Б Прокладка уплотнительная
20 4320-1802072 Гайка подшипника
21 4320-1802073 Шайба стопорная
22 200319-П29 Болт М10-6gх50
23 375-1802107 Крышка заднего подшипника промежуточного вала с осью рычага ручного тормоза в сборе
24 375-1802108 Прокладка уплотнительная
25 385-1802104-Б Прокладка (толщина 0,25 мм)
26 4320-1802197 Гайка подшипника
27 4320-1802086 Шайба упорная
28 7610К1 Подшипник роликовый
29 375-1802090-Б Шестерня низшей передачи промежуточного вала
30 375-1802085-Б Вал промежуточный
31 375-1802061-02 Втулка распорная
32 375-1802088-Б Шестерня высшей передачи промежуточного вала
33 4320-3802033 Шестерня привода спидометра ведущая
34 37501802081-Б Шпонка ведущей шестерни
35 375-1802084 Шайба упорная
36 375-1802063-Б Пластина стопорная
37 201475-П29 Болт М8х1-6gх18
38 375-1802103-В Прокладка крышки уплотнительная
39 4320-1802098-01 Крышка подшипника
40 375-1802123 Прокладка
41 331515-П29 Болт М10х70
42 4320-3802035 Валик шестерни привода спидометра в сборе (Уст.только на Урал-4320 до 1985 г.)
43 4320-1803159 Кольцо уплотнительное
44 4320-3802044 Фланец крепления датчика электропривода
45 4320-3802030 Манжета 1-10х26-1 в сборе
46 252135-П9 Шайба пружинная 8
47 200265-П29 Болт М8-6gх40
48 4320-3802024 Прокладка
49 375-1802264-Б Фланец привода переднего моста в сборе
50 375-1802051-01 Кольцо маслосгонное
51 375-1802038 Шайба упорная
52 375-1802246-Б Крышка подшипника
53 375-1802235-Б Прокладка крышки подшипника уплотнительная
54 50311 Подшипник шариковый радиальный однорядный
55 375-1802216 Кольцо стопорное
56 375-1802251 Шайба упорная
57 4320-1802110 Вал привода переднего моста
58 375-1802148-Б Муфта блокировки дифференциала
59 375-1802166 Кольцо стопорное подшипника
60 334391 Гайка М10х1,25
61 333316 Шпилька М10-М10х1,25х23
62 375-1802168 Пластина стопорная
63 375-1802160-Б1 Обойма дифференциала передняя с шайбой в сборе
64 337563 Штифт 12х30
65 201498-П29 Болт М10-6gх28
66 375-1802190-Б Шестерня коронная дифференциала
67 375-1802189-Б Шестерня нижнего вала
68 375-1802176 Обойма дифференциала задняя со втулкой в сборе
69 375-1802170 Пластина стопорная
70 331505-П29 Болт М10х25
71 220 Подшипник шариковый радиальный однорядный
72 375-1802057 Шайба замочная
73 375-1802258 Гайка подшипника
74 375-1802150-Б Дифференциал раздаточной коробки в сборе
75 375-1802158-Б Сателлит дифференциала
76 375-1802112-Б Шестерня солнечная дифференциала
77 218 Подшипник шариковый радиальный однорядный
78 375-1802195-Б Прокладка картера уплотнительная
79 375-1802194-Б Картер подшипника
80 252137-П9 Шайба пружинная 12
81 201543-П29 Болт М12-6gх38
82 375-1802186-В Вал привода заднего моста
83 311 Подшипник шариковый радиальный однорядный
84 375-1802030-01 Кольцо маслосгонное
85 375-1802196-Б Прокладка уплотнительная крышки подшипника
86 331472-П29 Болт М10х25
87 375-1802213-10 Крышка заднего подшипника
88 375-1802214-Б Фланец задний
89






Номер детали Наименование запчасти
- 201417-П29 Болт М6-6gх14
- 375-1804086 Тяга рычага включения передач в сборе
- 4320-1804142 Пластина
- 4320-1804165 Уплотнитель рычага
- 4320-1804236 Прокладка
1 4320-1804126 Втулка
2 375-1804036 Пружина поджимная
3 375 1804035-Б Валик рычагов
4 252135-П9 Шайба пружинная 8
5 201453-П29 Болт М8-6gх14
6 4320-1804037 Рычаг блокировки дифференциала со втулками в сборе
7 252156-П9 Шайба 10 пружинная
8 375-4207206-Б2 Рукоятка рычага
9 4320-1804039 Рычаг переключения передач со втулками в сборе
10 375-1804088 Стержень тяги рычага включения передач в сборе
11 250515-П29 Гайка М12х1,25-6Н
12 375-3508045 Вилка тяги
13 339640-П52 Палец 10х28
14 258039-П29 Шплинт 3,2х20
15 375-1804047 Втулка
16 4320-1804089 Поводок со втулками в сборе
17 4320-1804087 Поводок со втулками в сборе
18 334838-П29 Гайка М18х1,5
19 4320-1804127 Втулка
20 252006-П29 Шайба 10
21 4320-1804015 Кронштейн в сборе
22 201498-П29 Болт М10-6gх28
23 252136-П9 Шайба пружинная 10
24 375-1803038 Корпус механизма фиксации переключения передач раздаточной коробки
25 375-1803018-10 Прокладка уплотнительная
26 4320-1803025 Прокладка
27 4320-1803009 Вилка включения передач со штоком в сборе
28 IV 11, 113 мм (7/16) Н Шарик
29 32-0615 Пружина штоков
30 375-1802272 Прокладка уплотнительная
31 339299-П29 Пробка М14х1,5
32 4320-1803159 Кольцо уплотнительное
33 336019 Шайба 21
34 375-1803157 Кольцо уплотнительное сальника
36 252136-П9 Шайба пружинная 10
37 201498-П29 Болт М10-6gх28
38 375-1803032-Г Шток вилки блокировки дифференциала раздаточной коробки
39 375-1803034 Корпус механизма фиксации блокировки дифференциала
39 375-1803161 Обойма сальника переключения
40 375-1803028-Б2 Вилка муфты блокировки дифференциала раздаточной коробки

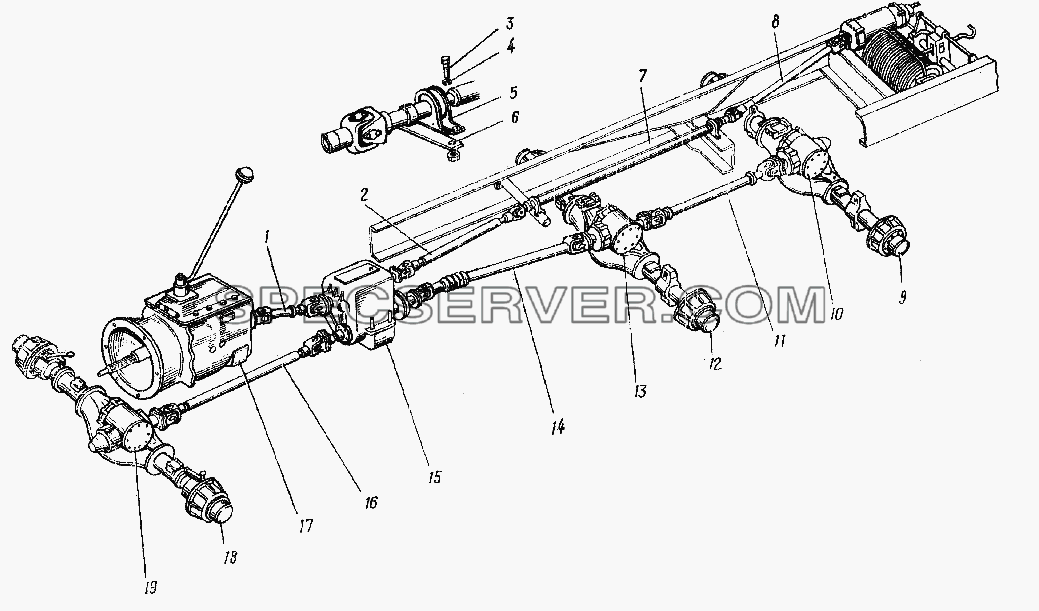

Схема расположения карданных валов автомобиля Урал-4320 для Урал-4420 (список запасных частей)

Схема расположения карданных валов автомобиля Урал-4320 для Урал-4420 (список запасных частей)

Схема расположения карданных валов автомобиля Урал-4320 для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05170-73 Шайба 12 пружинная
- 1-05200-01 Шайба 12
- 1-55408.31 Болт М12Х 1,25Х50
- 1-55415-31 Болт М12х1,25х90
- 1-55418-31 Болт М12х1,25х120
- 141-1700025 Коробка передач в сборе
- 375-2300010-11 Мост передний в сборе
- 375-2400010-10 Мост задний в сборе
- 375-2402010-10 Редуктор заднего моста в сборе
- 375-2500010-10 Мост средний в сборе
- 375-2502010-10 Редуктор среднего моста в сборе
- 4320-1800022 Коробка раздаточная в сборе
- 4420-1800020 Коробка раздаточная в сборе
- 870017-П29 Болт М12х1,25х180
1 375-2202010-01 Вал карданный промежуточный с крестовинами и фланцами в сборе
2 375 4502010-Б Вал карданный передний в сборе
3 201562-П29 Болт М12х1,25х28
4 252137-П9 Шайба пружинная 12
5 51А-2202080 Опора вала в сборе
6 375-4502042 Пластина опорная
7 375-4502014-01 Вал промежуточный в сборе
8 375-4502011-Б Вал карданный привода лебедки задний в сборе
9 4320-2400010-10 Мост задний в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2201010-01)
10 4320-2402010-10 Редуктор заднего моста в сборе
11 375-2201010-В2 Вал карданный заднего моста в сборе
12 4320-2500010-10 Средний мост в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2205010)
13 4320-2502010-10 Редуктор среднего моста в сборе
14 375-2205010-03 Вал карданный среднего моста в сборе
15 4320-1800020 Коробка раздаточная в сборе
16 375-2203010-В2 Вал карданный переднегомоста с шарнирами в сборе
17 141-1700100 Коробка передач с картером сцепления в сборе
18 4.320-2300010-01 Мост передний в сборе
19 4320-2302010-01 Редуктор переднего мостя в сборе

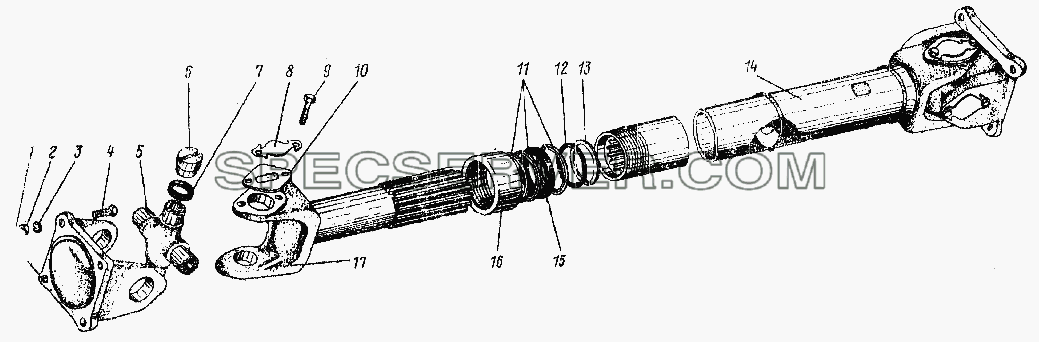

Вал карданный заднего (переднего) моста для Урал-4420 (список запасных частей)

Вал карданный заднего (переднего) моста для Урал-4420 (список запасных частей)

Вал карданный заднего (переднего) моста для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 130-2201025 Крестовина кардана в сборе
- 130-2201025 Крестовина кардана в сборе
1 121-2203023 Фланец-вилка карданного вала заднего моста
2 250559-П29 Гайка М14х1,5-6Н
3 252138-П9 Шайба пружинная 14
4 332206-П29 Болт М14х1,5х41
5 130-2201030 Крестовина
6 804805К1 Подшипник роликовый игольчатый
7 130-2201043 Уплотнение подшипника
8 120-2201051 Пластина-замок
9 201454-П8 Болт М8х16 крепления впускного патрубка
10 120-2201050 Пластина опорная подшипника
11 130-2202219 Шайба разрезная
12 130-2202221 Кольцо сальника
13 130-2202227 Шайба разрезная
14 375-2201015-Б1 Вал карданный заднего моста (сварка)
15 130-2202225 Сальник скользящей вилки
16 131-2203217 Гайка
17 130-2202048 Вилка скользящая

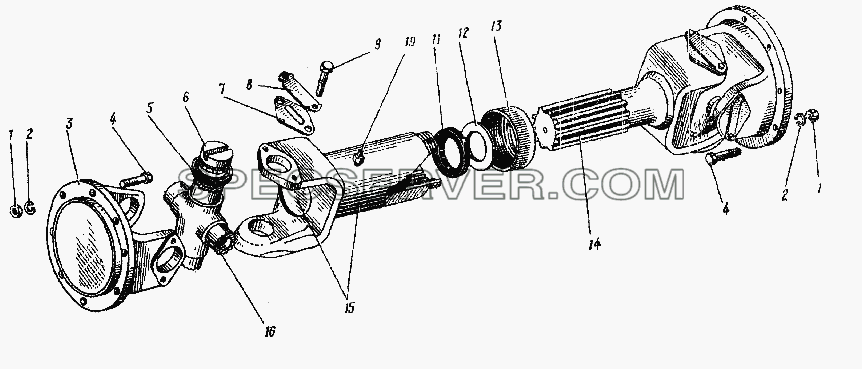

Вал промежуточный карданный для Урал-4420 (список запасных частей)

Вал промежуточный карданный для Урал-4420 (список запасных частей)

Вал промежуточный карданный для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05166-73 Шайба 8 пружинная
- 1-60436-21 Болт М8х25
- 1-60444-21 Болт М8х60
- 131-2205025-А Крестовина в сборе
- 740-1307032 Крыльчатка
- 740-1307034 Пружина
- 740-1307037 Обойма манжеты малая
- 740-1307038 Манжета
- 740-1307075 Кольцо уплотнительное
- 740-1307099 Кольцо уплотнительное
- 740-1307170-20 Ремень «Стат» 8,5х8х1320
- 870502 Гайка М12х1,25 колпачковая
- 870641 Шайба 12 стопорная
1 250513-П29 Гайка М10х1-6Н
2 252136-П9 Шайба пружинная 10
3 500-2201049-А Фланец-вилка карданного вала
4 331463-П29 Болт М10х1х34
5 131-2205042-Б Уплотнение подшипника
6 804807К2 Подшипник роликовый игольчатый
7 200-2201040 Пластина опорная подшипника
8 200-2201041 Пластина-замок
9 201474-П29 Болт М8-6gх20
10 264020-П29 Масленка 1.3
11 500-2201088-Б Сальник скользящей вилки
12 200-2201089 Кольцо сальника
13 200-2201087-Т Обойма
14 375-2202020-02 Вал карданный промежуточный
15 375-2201047-А Вилка скользящая в сборе
16 131-2205030-Б Крестовина
