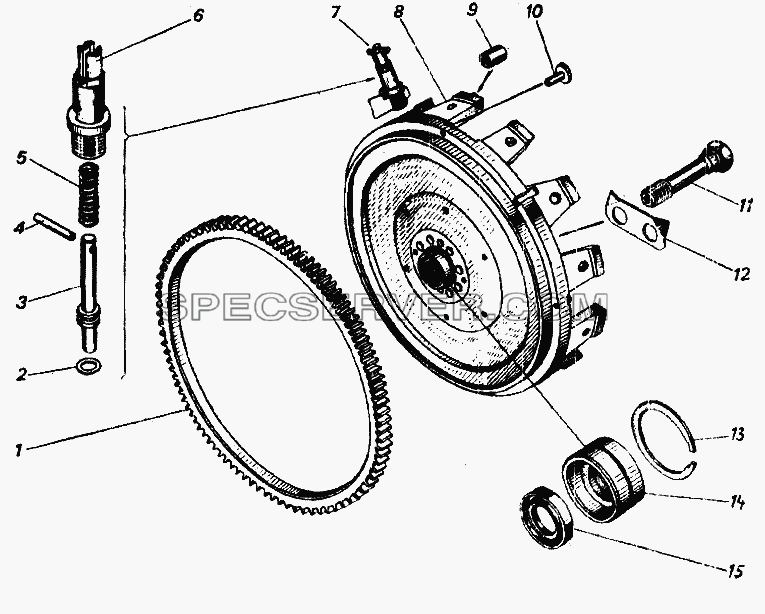

Запчасти: Маховик для Урал-4420

Маховик для Урал-4420 (список запасных частей)

Маховик для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-02634-60 Прокладка
- 1-05168-73 Шайба 10 пружинная
- 1-59709-21 Болт М10х1,25х35
- 14-1601180 Муфта выключения сцепления
- 14-1601188 Пружина муфты выключения
- 14-1601203 Вилка выключения сцепления
- 14-1601215 Вал вилки выключения сцепления
- 14-1601230 Шланг смазки муфты выключения сцепления
- 870813-112 Шпонка 6х9 сегментная
- 986714КС10 Подшипник шариковый упорный
1 740-1005125 Обод маховика зубчатый
2 33-1110394 Кольцо уплотнительное
3 740-1005442 Фиксатор
4 870758-П29 Штифт 6х36 установочный
5 740-1005446 Пружина
6 740-1005444 Корпус
7 740-1005440 Фиксатор в сборе
8 740-1005120 Маховик
9 14-1601284 Втулка установочная
10 14-1601316 Сухарь отжимного рычага
11 740-1005127 Болт
12 740-1005128 Пластина замковая
13 740-1005135 Кольцо пружинное
14 740-1005133 Втулка установочная
15 14-1701340 Манжета в сборе

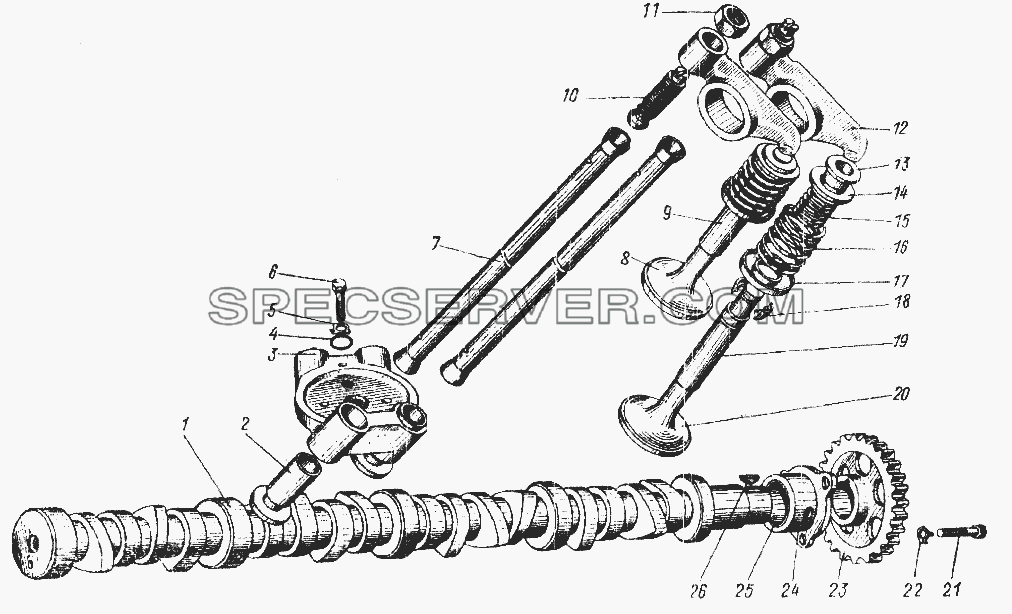

Запчасти: Механизм газораспределительный для Урал-4420

Механизм газораспределительный для Урал-4420 (список запасных частей)

Механизм газораспределительный для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 740-1007144 Коромысло клапана
1 740-1006015 Вал распределительный
2 740-1007184 Толкатель
3 740-1007252 Направляющая толкателей
4 740-1007260 Кольцо уплотнительное
5 870858-П29 Шайба 12 замковая
6 1-55404-21 Болт М12х1,25х30
7 740-1007176-01 Штанга толкателя в сборе
8 740-1007015 Клапан выпускной
9 740-1007033 Втулка направляющая
10 740-1007148 Винт регулировочный коромысла
11 870505-П29 Гайка М10х1
12 740-1007140 Коромысло в сборе
13 740-1007026 Втулка тарелки пружины клапана
14 740-1007024-01 Тарелка пружины клапана
15 740-1007021 Пружина клапана внутренняя
16 740-1007020 Пружина клапана наружная
17 740-1007025 Шайба
18 740-1007028 Сухарь клапана
19 740-1007032 Втулка направляющая впускного клапана
20 740-1007010 Клапан впускной
21 1-60434-21 Болт М8х20
22 870850-П29 Шайба 8 замочная
23 740-1006214 Шестерня распределительного вала
24 740-1006036 Корпус подшипника в сборе
25 740-1006026 Втулка задняя
26 870812-П2 Шпонка 5х10 сегментная

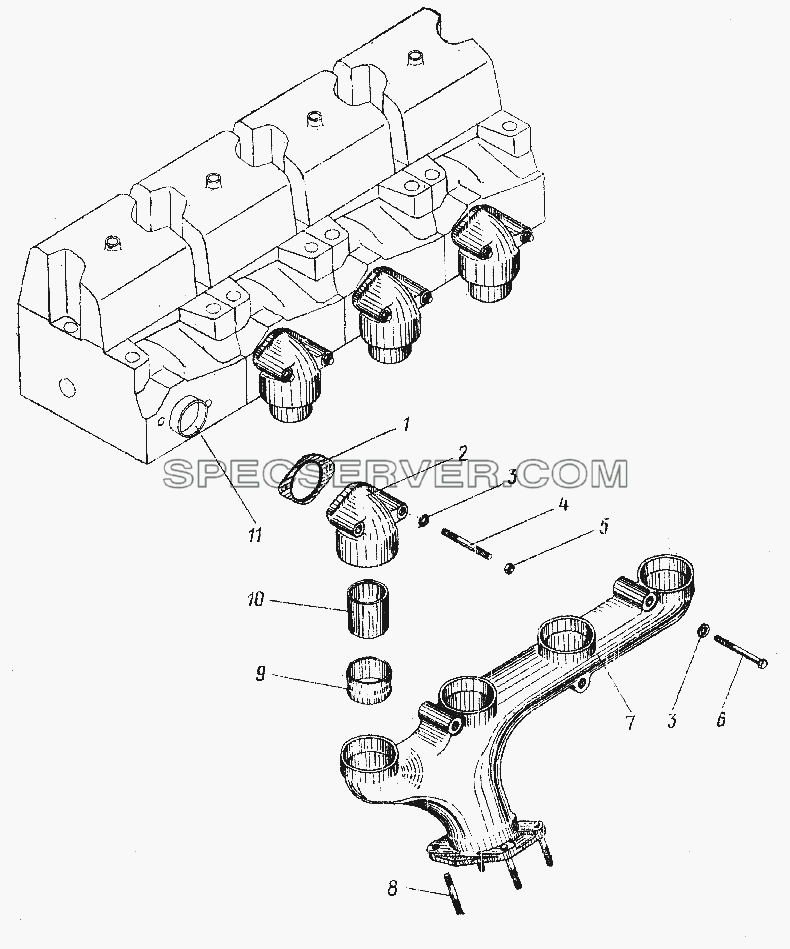

Запчасти: Выпускной газопровод для Урал-4420

Выпускной газопровод для Урал-4420 (список запасных частей)

Выпускной газопровод для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 740-1008020 Коллектор выпускной
- 740-1008041 Патрубок выпускного коллектора
1 740-1008050 Прокладка патрубка выпускного коллектора
2 740-1008044 Патрубок выпускного коллектора
3 870860-П2 Шайба 11 тарельчатая
4 870303 Шпилька М10х1,25х52
5 1-21647-27 Гайка М10Х1,25
6 870027 Болт М10Х1,25Х70
7 740-1008022 Коллектор выпускной
8 1-34499-23 Шпилька М10Х1,25Х40
9 740-1008038 Втулка соединительная выпускного коллектора
10 740-1008048 Втулка патрубка
11 740-1008060 Втулка предохранительная

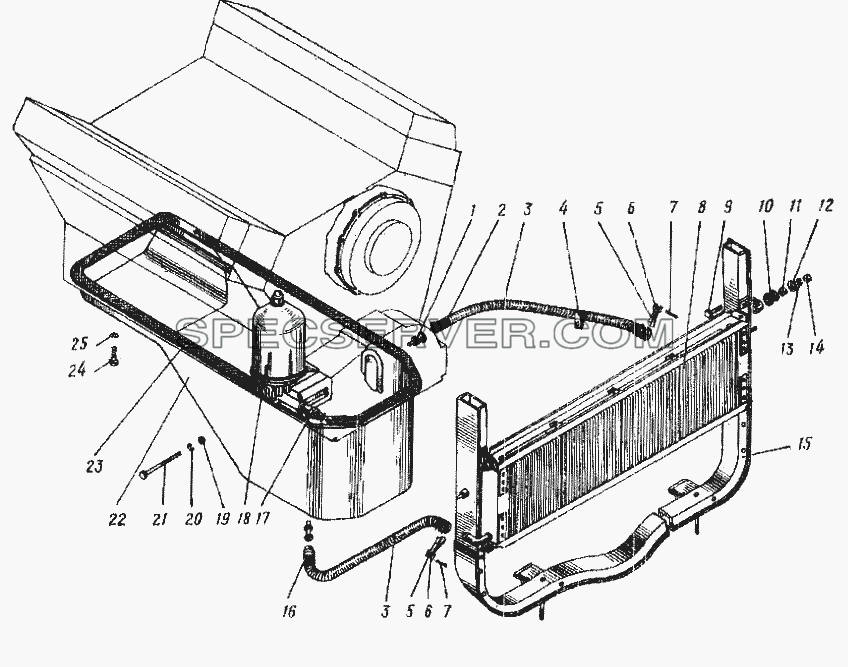

Запчасти: Поддон блока цилиндров и масляный радиатор для Урал-4420

Поддон блока цилиндров и масляный радиатор для Урал-4420 (список запасных частей)

Поддон блока цилиндров и масляный радиатор для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05166-73 Шайба 8 пружинная
- 1-05166-73 Шайба 8 пружинная
- 1-05196-01 Шайба 8
- 1-35439-21 Шпилька М8х45
- 1-60439-21 Болт М8х35
- 1-61008-11 Гайка М8
- 15-1772052 Кольцо уплотнительное
- 740-1009048 Трубка указателя уровня масла с кольцом в сборе
- 740-1009049 Трубка в сборе
- 740-1009050 Указатель уровня масла
- 740-1009051 Указатель уровня масла в сборе
- 740-1009055 Уплотнитель указателя уровня масла
- 740-1009135-10 Патрубок маслоналивной
- 740-1009145 Прокладка заглушки
- 740-1009154 Прокладка
- 740-1009158 Крышка маслоналивного патрубка
- 740-1017018 Корпус фильтра с клапанами в сборе
- 870625 Прокладка уплотнительная
- 870886-П29 Пробка М28Х1.5 сливная
1 4320-11013123 Штуцер
2 4320-1013111 Рукав 16х25-1,6 L=800
3 375-1013078 Броня подводного шланга масляного радиатора
4 339159-П29 Хомут 24
5 339155-П29 Лента стяжная
6 339000-П29 Пряжка хомута
7 297575-П29 Шплинт 6х22
8 5320-1013010 Радиатор масляный
9 200263-П29 Болт М8-6gх35
10 4320-1013180 Амортизатор подвески масляного радиатора
11 4320-10131.182 Втулка амортизатора
12 252038-П29 Шайба 8,5
13 252135-П9 Шайба пружинная 8
14 250510-П29 Гайка М8-6Н
15 4320-1302010 Рамка подвески радиатора в сборе
16 4320-1013105 Шланг водоотводящий отопителя нижний
17 4320-8101180-01 Кран отопителя в сборе
18 740-1017010 Фильтр центробежной очистки масла в сборе
19 1-26386-01 Шайба 10
20 1-05168-73 Шайба 10 пружинная
21 1-59722-21 Болт М10х1,25х120
22 740-1009010-20 Картер масляный
23 740-1009040-10 Прокладка картера масляного
24 1-60434-21 Болт М8х20
25 1-05166-73 Шайба 8 пружинная

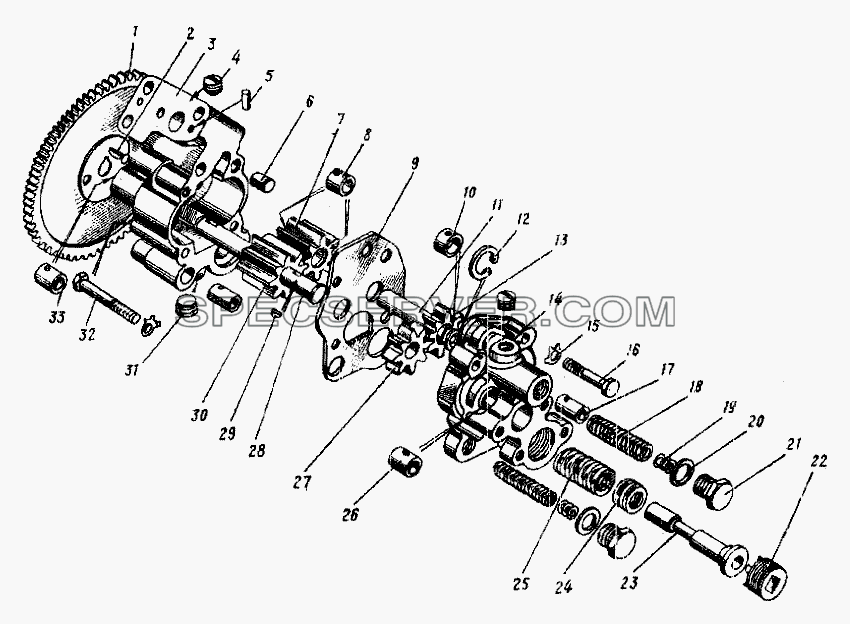

Насос масляный для Урал-4420 (список запасных частей)

Насос масляный для Урал-4420 (список запасных частей)

Насос масляный для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-60436-21 Болт М8х25
- 1-60439-21 Болт М8х35
- 1-60446-21 Болт М8Х70
- 262532-П29 Пробка-заглушка
- 740-1011015 Корпус нагнетающей секции в сборе
- 740-1011091 Прокладка заднего фланца трубки
- 740-1011296 Прокладка фланца всасывающей трубки
- 740-1011310 Сетка заборника с ободком в сборе
- 740-1011318 Крючок
- 740-1011398-10 Трубка всасывающая в сборе
- 740-1011399-10 Трубка всасывающая с фланцем, кронштейном и чашкой в сборе
- 740-1011538 Трубка подводящая в сборе
- 740-1011544 Прокладка переднего фланца трубки
- 870863-П29 Шайба 8 замковая
- 870863-П29 Шайба 8 замковая
1 740-1011230 Шестерня масляного насоса ведомая
2 870804-П2 Шпонка 3Х6,5 сегментная
3 740-1011018 Корпус нагнетающей секции со втулкой в сборе
4 262532-П29 Пробка-заглушка
5 870768 Штифт 5Х12 установочный
6 740-1011106 Втулка установочная
7 740-1011030 Шестерня нагнетающей секции ведомая со втулкой в сборе
8 740-1011035 Втулка
9 740-1011049 Проставка масляного насоса
10 740-1011037 Втулка
11 740-1011025 Ось ведомых шестерен
12 740-1011085 Кольцо оси
13 740-1011110 Шестерня радиаторной секции ведомая со втулкой в сборе
14 740-1011019 Корпус радиаторной секции в сборе
15 870850-П29 Шайба 8 замочная
16 1-60441-21 Болт М8Х45
17 740-1011364 Клапан предохранительный
18 740-1011058 Пружина клапана
19 1-35501-01 Шайба 5 регулировочная
20 1-02599-60 Прокладка
21 870887-П29 Пробка
22 740-1011062 Пробка
23 740-1011055 Клапан системы смазки
24 870620-П29 Шайба 17 регулировочная
25 740-1011057 Пружина
26 740-1011034 Втулка
27 740-1011100 Шестерня радиаторной секции ведущая
28 740-1011042 Валик шестерни ведущей
29 870802-П2 Шпонка 3Х3,7 сегментная
30 740-1011045 Шестерня ведущая нагнетающей секции
31 870882-П29 Пробка КГ3/8
32 1-60447-21 Болт М8х75
33 740-1011039 Втулка

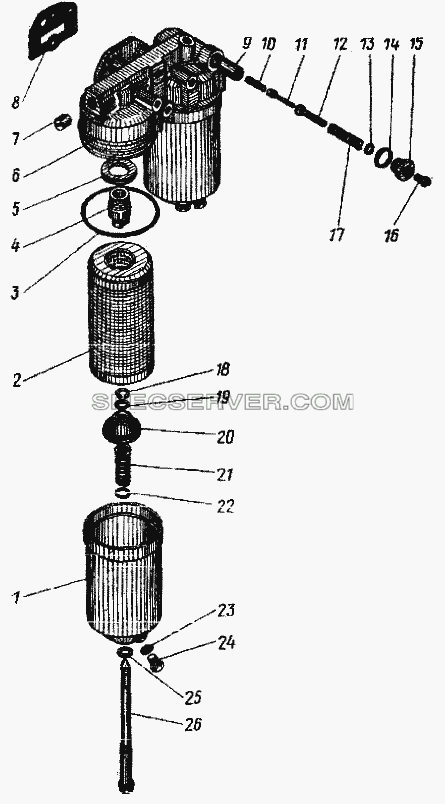

Полнопоточный фильтр очистки масла для Урал-4420 (список запасных частей)

Полнопоточный фильтр очистки масла для Урал-4420 (список запасных частей)

Полнопоточный фильтр очистки масла для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1-05170-73 Шайба 12 пружинная
- 1-55419-21 Болт М12х1,25х130
- 1-55421-21 Болт М12х1,25х150
- 740-1012010-10 Фильтр полнопоточный очистки масла в сборе
- 740-1012015-10 Корпус фильтра в сборе
- 740-1012038 Элемент фильтрующий (комплект)
- 740-1012076-10 Колпак фильтра в сборе
- I-05200-01 Шайба 12
1 740-1012078-10 Колпак с направляющей втулкой в сборе
2 740-1012040 Элемент фильтрующий в сборе
3 740-3012083-10 Кольцо уплотнительное
4 740-1012127-10 Втулка
5 740-1012122-10 Прокладка фильтрующего элемента
6 740-1012020-10 Корпус фильтра
7 262519-П2 Пробка КГ1/2
8 740-10-12100-10 Прокладка
9 740-1012055 Клапан перепускной
10 740-1012291 Пружина
11 740-1012292 Контакт подвижный
12 740-1012286 Корпус сигнализатора
13 870646-П29 Шайба регулировочная
14 1-02645-60 Прокладка
15 740.1012293 Пробка перепускного клапана в сборе
16 1-03746-01 Винт М4х6
17 740-1012058 Пружина
18 740-1012254 Кольцо стопорное
19 870454 Шайба 16
20 740-1012045-10 Чашка уплотнительная в сборе
21 740-1012048-10 Пружина колпака
22 740-1012085 Кольцо уплотнительное
23 1-02800-60 Прокладка уплотнительная
24 870881-П29 Пробка М14х1,5
25 870454-3 Шайба 16
26 740-1012030-10 Стержень
