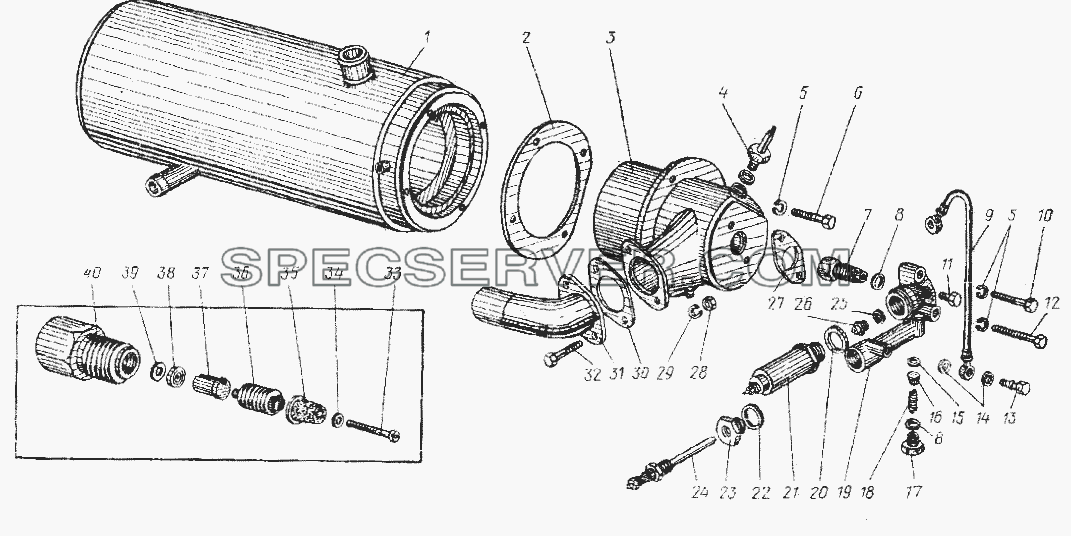

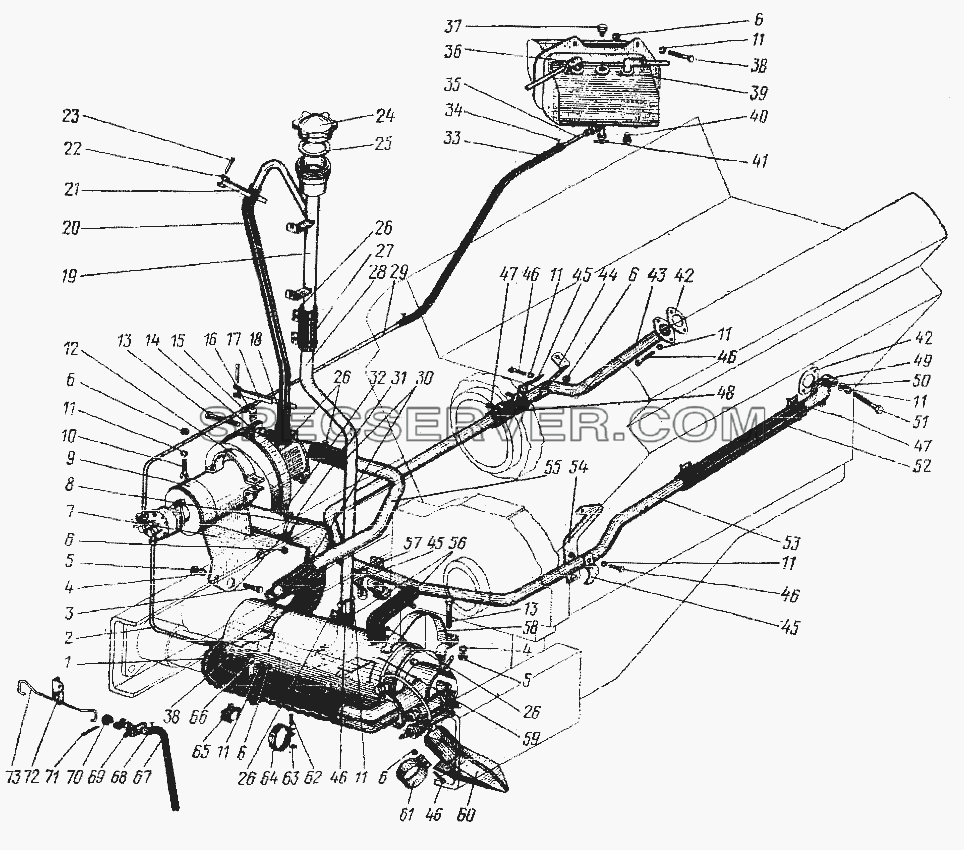

Котел пускового подогревателя для Урал-4420 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		250512-П29	Гайка М10
-		252136-П9	Шайба пружинная 10
-		375-1103020-10	Корпус
-		375К-1104014-Б	Кран приходной в сборе
-		4320-1015598	Шланг перепускной
-		4320-3741040	Щиток приборов подогревателя в сборе
-		4320-3741045	Панель щитка приборов в сборе
-		ПЖД30-1015210-02	Нагнетатель в сборе
1		4320-1015128	Шланг электровентилятора
2		4В20-1015654	Трубка подачи топлива от насоса к горелке котла в сборе
3		201499-П29	Болт М10-6gх30
4		252136-П9	Шайба пружинная 10
4		252136-П9	Шайба пружинная 10
5		250512-П29	Гайка М10
5		250512-П29	Гайка М10
6		250510-П29	Гайка М8-6Н
6		250510-П29	Гайка М8-6Н
6		250510-П29	Гайка М8-6Н
6		250510-П29	Гайка М8-6Н
6		250510-П29	Гайка М8-6Н
7		4320-1015506-01	Кронштейн в сборе
8		4320-1015604	Патрубок в сборе
9		ПЖД30-1015200-02	Агрегат насосный в сборе
10		201460-П29	Болт М8-6gх30
11		252135-П9	Шайба пружинная 8
11		252135-П9	Шайба пружинная 8
11		252135-П9	Шайба пружинная 8
11		252135-П9	Шайба пружинная 8
11		252135-П9	Шайба пружинная 8
11		252135-П9	Шайба пружинная 8
12		4320-1015525	Скоба кронштейна
13		201502-П29	Болт М10х38
13		201502-П29	Болт М10х38
14		4320-1015533	Скоба кронштейна
15		375-3506023	Прокладка хомута
16		4320-1015649	Хомут
17		339390.П29	Лента стяжная
18		4320-1015720	Переходник
19		4320-1015590	Труба наливная котла верхняя в сборе
20		4320-1015530	Шланг перепускной со втулкой в сборе
21		339491-П29	Лента стяжная
22		339000-П29	Пряжка хомута
23		297575-П29	Шплинт 6х22
24		375-1015162-10	Пробка топливного бака
25		375-1103026-12	Прокладка
26		4320-1015215	Хомут в сборе
26		4320-1015215	Хомут в сборе
26		4320-1015215	Хомут в сборе
27		4320-1015546	Шланг соединительный
28		4320-1015575	Труба наливная нижняя
29		4320-1015646	Трубка подачи топлива к насосу
30		4320-1015546	Шланг соединительный
31		4320-1015569	Хомут
32		201458-П29	Болт М8-6gх25
33		375К-1104161	Шланг топливопроводный
34		375-1104181	Проволока обвязочная
35		375К-1104088	Трубка в сборе
36		339039	Угольник М16х1,5 К3/8"
37		262543-П29	Пробка РК3/8"
38		201454-П29	Болт М8-6gх16
39		4320-1015300	Бачок топливный в сборе
40		262542-П29	Пробка контрольная К1/4"
41		375К-1104024	Кран с трубкой в сборе
42		4320-1015555	Прокладка
42		4320-1515555	Прокладка
43		4320-1015552	Патрубок отводящий правый в сборе
44		4320-1015253	Кронштейн отводящего патрубка
45		4320-1015562	Скоба
45		4320-1015562	Скоба
46		201456-П29	Болт М8-6gх20
46		201456-П29	Болт М8-6gх20
46		201456-П29	Болт М8-6gх20
46		201456-П29	Болт М8-6gх20
47		4320-1015217	Хомут в сборе
48		4320-1015548	Рукав
49		4320-1015559	Патрубок отводящий левый
50		252005-П29	Шайба 8
51		200265-П29	Болт М8-6gх40
52		4320-1015551	Шланг соединительный
53		4320-1015076	Труба отводящая в сборе
54		4320-1015538	Кронштейн боковой левый в сборе
55		4320-1015078	Труба котла подводящая
56		4320-1015573	Шланг соединительный угловой
56		4320-1015573	Шланг соединительный угловой
57		4320-1015534	Кронштейн передний в сборе
58		4320-1015508	Скоба кронштейна
59		ПЖД30-1015010-01	Котел подогревателя в сборе
60		4320-1015632	Патрубок газонаправляющий в сборе
61		4320-1015609	Хомут
62		220086-П29	Винт М5-6gх30
63		251084-П29	Гайка М5
64		288014-П29	Хомут 48
65		353-1305010-А	Кран сливной в сборе
66		4320-1015139	Кронштейн
67		4320-1015093	Шланг сливной
68		375-1104181	Проволока обвязочная
69		375-1305010

№		Номер детали	Наименование запчасти
-		ПЖД30-1015507-04	Корпус клапана
-		ПЖД30-1015508-02	Прокладка седла клапана
-		ПЖД30-1015508-03	Прокладка седла клапана
-		ПЖД30-1015533-04	Шайба
-		РС-335	Электромагнит клапана
1		ПЖД30-1015012-11	Теплообменник в сборе
2		ПЖД30-1015123	Прокладка уплотнительная
3		ПЖД30-1015100.10	Горелка в сборе
4		СН423-3707000	Свеча подогревателя
5		1-05166-77	Шайба 8 пружинная
5		1-05166-77	Шайба 8 пружинная
6		1-60432-21	Болт М8х16
7		ПЖД30-1015610-10	Форсунка в сборе
8		ПЖД600-1015-622	Прокладка
8		ПЖД600-1015622	Прокладка
9		ПЖД30-1015160-01	Трубка топливная в сборе
10		1-60436-21	Болт М8х25
11		ПЖД30-1015532-04	Болт спуска воздуха
12		1-60439-21	Болт М8х35
13		ПЖД30-1015135	Штуцер топливный
14		ПЖД30-1015136	Прокладка
15		51-1106100-Б	Уплотнитель
16		201-1112145	Фильтр клапана в сборе
17		ПЖД30-1015512-04	Корпус фильтра
18		ПЖД30-1015135	Штуцер топливный
19		ПЖД30-1015505-04	Корпус клапана с седлом в сборе
20		ПЖД600-1015842-Б	Прокладка уплотнительная
21		ПЖД30-1015501-04	Электромагнит с клапаном в сборе
22		ПЖД30-1015529-04	Прокладка
23		ПЖД30-1015530-04	Втулка
24		ЭН22-3741010	Электронагреватель
25		ПЖД30-1015508-01	Прокладка седла клапана
26		ПЖД30-1015506-01	Штуцер
27		ПЖД600-1015126	Прокладка
28		1-58962-11	Гайка М6
29		1-05164-77	Шайба 6 пружинная
30		ПЖД30-1015129	Прокладка уплотнительная
31		ПЖД30-1015150	Патрубок воздухоподводящий в сборе
32		1-09022-21	Болт М6х16
33		ПЖД30-1015618	Винт М3х18
34		2101-1107650	Шайба 3
35		ПЖД600-1015616	Фильтр
36		ПЖД30-1015612-10	Винт
37		ПЖД30-1015621-10	Проставка
38		ПЖД30-1015620-10	Распылитель
39		ПЖД30-1015619	Прокладка распылителя
40		ПЖД30-1015611-10	Корпус форсунки

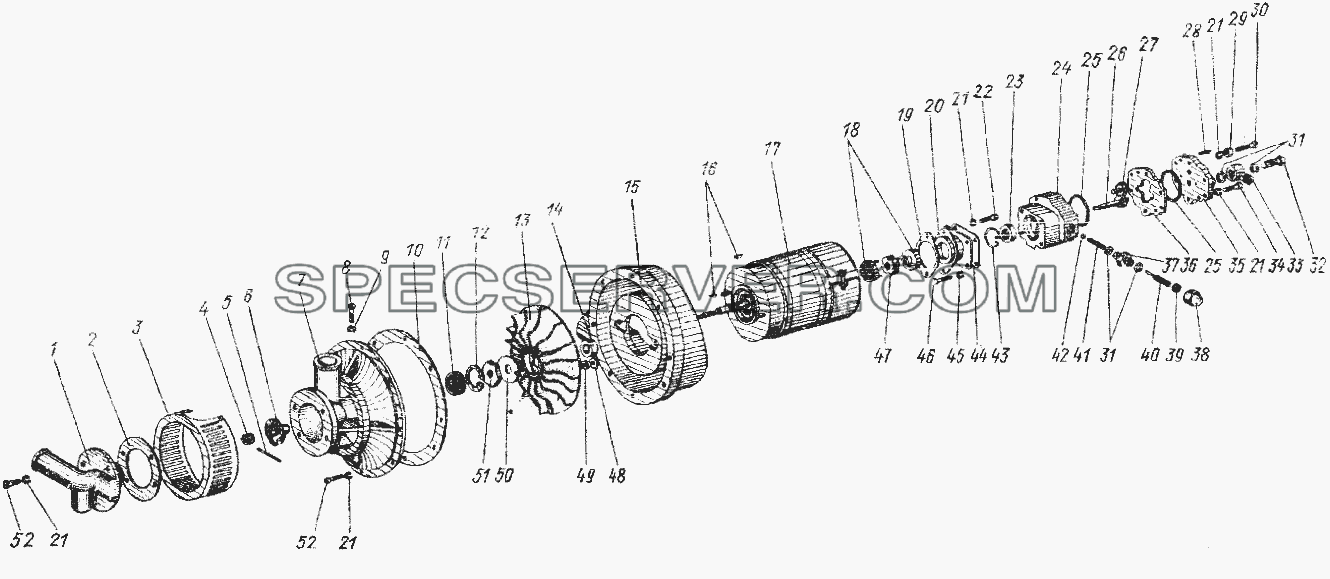

Агрегат насосный для Урал-4420 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		ПЖД30-1015251-01	Насос топливный в сборе
-		ПЖД30-1015671	Штуцер
-		ПЖД30-1015672	Кольцо уплотнительное
1		ПЖД30-1015222	Патрубок подводящий
2		ПЖД600-1015221	Прокладка патрубка
3		ПЖД600-1015212-А	Сетка нагнетателя в сборе
4		ПЖД30-1015223	Гайка крепления рабочего колеса
5		ПЖД600-1015244	Проволока контровки гайки
6		ПЖД30-1015236-11	Колесо рабочее
7		ПЖД30-1015220-11	Корпус нагнетателя
8		1-03747-01	Винт М4х8
9		1-11953-77	Шайба 4 пружинная
10		ПЖД600-1015233	Прокладка
11		ПЖД30-1015240	Сальник
12		ОВ65-0320	Кольцо стопорное
13		ПЖД30-1015230-11	Крыльчатка вентилятора
14		ПЖД30-1015234	Втулка
15		ПЖД30-1015231-01	Улитка нагнетателя
16		ПЖД30-1015225	Шпонка сегментная
17		МЭ252-3730000	Электродвигатель подогревателя
18		ПЖД30-1015265	Полумуфта
19		ПЖД30-1015270	Прокладка электродвигателя
20		ПЖД30-1015264	Переходник
21		1-05164-77	Шайба 6 пружинная
21		1-05164-77	Шайба 6 пружинная
21		1-05164-77	Шайба 6 пружинная
21		1-05164-77	Шайба 6 пружинная
21		1-05164-77	Шайба 6 пружинная
22		1-09022-21	Болт М6х16
23		ПЖД30-1015258	Сальник
24		ПЖД30-1015252	Корпус топливного насоса
25		ПЖД30-1015255	Кольцо уплотнительное
26		ПЖД30-1015260	Шестерня ведущая
27		ПЖД30-1015261	Шестерня ведомая
28		1-03363-10	Штифт 6Х22
29		ПЖД30-1015277	Колпачок пломбы
30		1-03770-11	Винт М6Х25
31		ПЖД30-1015672	Кольцо уплотнительное
32		ПЖД30-1015281	Болт топливопровода
33		ПЖД30-1015282	Угольник поворотный
34		1-09026-21	Болт М6х25
35		ПЖД30-1015253	Крышка
36		ПЖД30-1015254	Проставка
37		ПЖД30-1015969-11	Штуцер
38		2.6.02	Гайка М12Х1,25 ГОСТ 11868-55
39		ПЖД30-1015274-11	Гайка
40		ПЖД30-1015271-11	Винт регулировочный
41		ПЖД30-1015275-11	Пружина
42		Н265	Шарик VI 4,763 мм ГОСТ 3722-60
43		ПЖД30-1015259	Кольцо стопорное
44		ПЖД600-1015263	Прокладка
45		1-11954-77	Шайба 5 пружинная
46		1-09776-21	Болт М5х12
47		ПЖД30-1015269	Муфта
48		ПЖД600-1015232	Шайба стопорная
49		ПЖД600-1015229	Гайка крепления улитки
50		ПЖД30-1015228	Шайба стопорная
51		ПЖД30-1015224	Гайка
52		1-03767-01	Винт М6х16
52		1.03767-01	Винт М6Х16

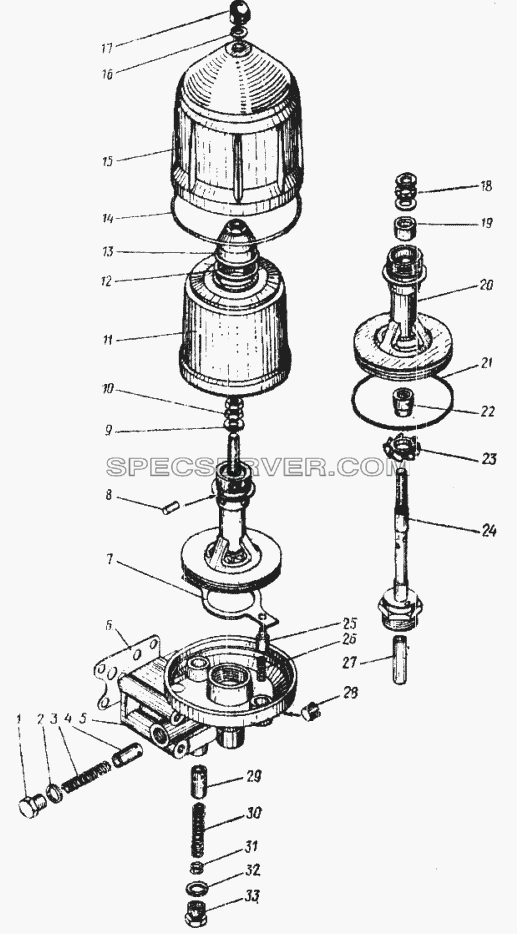

Фильтр центробежной очистки масла для Урал-4420 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		740-1017180	Ротор в сборе
1		740-1017042	Пробка
2		1-02574-60	Прокладка
3		740-1017048	Пружина
4		740-1017178	Плунжер сливного клапана
5		740-1017020	Корпус
6		740-1017024	Прокладка
7		740-1017536	Пластина стопора
8		1-03297-10	Штифт 5Х10
9		870628-П2	Шайба 12 упорная
10		1-61036-21	Гайка М12х1,25
11		740-1017242	Колпак ротора
12		870451	Прокладка гайки
13		740-1017196	Гайка М42
14		740-1017162	Прокладка колпака
15		740-1017250	Колпак фильтра
16		1-02984-60	Прокладка
17		1-40562-21	Гайка М12Х1,25
18		8102	Шарикоподшипник упорный ротора фильтра
19		740-1017198	Втулка ротора верхняя
20		740-1017185	Ротор центробежного фильтра
21		740-1017069	Кольцо уплотнительное
22		740-1017200	Втулка ротора нижняя
23		740-1017225	Турбинка ротора
24		740-1017031	Ось ротора
25		740-1017538	Палец
26		740-1017540	Пружина
27		740-1017206	Трубка отвода масла
28		262518-П2	Пробка КГ3/8
29		740-1017176	Плунжер перепускного клапана
30		740-1017058	Пружина
31		870644-П2	Шайба регулировочная
32		1-02634-60	Прокладка
33		740-1017043	Пробка

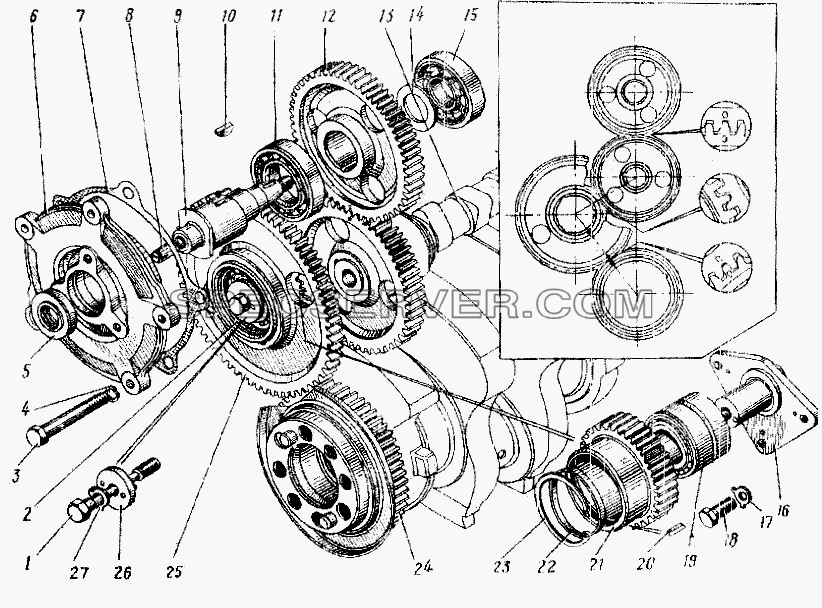

Привод агрегатов для Урал-4420 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		740-1029115	Шестерня ведущая привода распределительного вала
1		870004-П29	Болт М12Х1,25Х95
2		740-1029140	Шайба упорная роликоподшипника
3		1-59718-21	Болт М10х1,25х100
4		1-05168-73	Шайба 10 пружинная
5		740-1029240	Манжета в сборе
6		740-1029176	Корпус заднего подшипника
7		740-1029178	Прокладка
8		740-3813862	Сухарь привода датчика
9		740-1029154	Вал ведомой шестерни привода ТНВД
10		870810-П2	Шпонка 5х7,5 сегментная
11		207К5	Подшипник шариковый однорядный вала рулевого колеса, коленчатого вала компрессора, привода ТНВД
12		740-1006214	Шестерня распределительного вала
13		740-1006010	Вал распределительный
14		870626-П29	Шайба 27 упорная
15		305	Подшипник шариковый
16		740-1029128	Ось ведущей шестерни
17		870851-П29	Шайба 10
18		1-59707-31	Болт М10х1,25х25
19		97506	Подшипник роликовый конический
20		870824-П2	Шпонка призматическая
21		740-1029116	Шестерня ведущая
22		740-1029034	Кольцо подшипника упорное
23		740-1029136	Кольцо подшипника
24		740-1005030	Шестерня распределительная коленчатого вала
25		740-1029126	Шестерня промежуточная
26		740-1029140	Шайба упорная роликоподшипника
27		870852-П29	Шайба 12 замковая

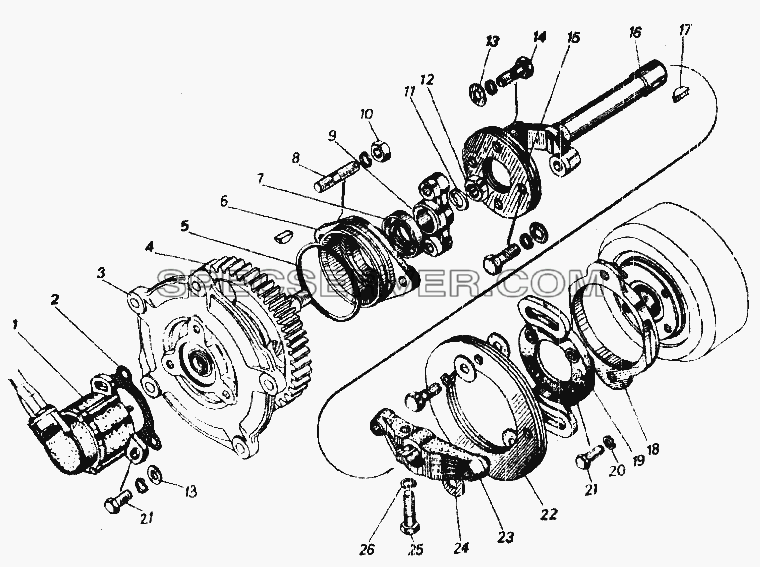

Привод топливного насоса для Урал-4420 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1-05166-73	Шайба 8 пружинная
-		1-05168-73	Шайба 10 пружинная
1		МЭ307-3730010	Датчик спидометра электрический
2		740-3813856	Прокладка
3		740-1029176	Корпус заднего подшипника
4		740-1006214	Шестерня распределительного вала
5		740-1029177	Кольцо корпуса
6		740-1029172	Корпус переднего подшипника
7		740-1029240	Манжета в сборе
8		1-34494-21	Шпилька М10х1,25х22
9		740-1029270	Фланец ведущей полумуфты
10		1-21647-21	Гайка М10х1,25
11		1-05171-73	Шайба 14 пружинная
12		1-07913-11	Гайка М14х1,5
13		1-35504-01	Шайба 10
14		870002-П29	Болт М10Х1.25Х26
15		740-1029272	Пластина полумуфты задняя
16		740-1029268	Полумуфта ведущая привода ТНВД
17		870810-П2	Шпонка 5х7,5 сегментная
18		740-1029286	Полумуфта ведомая топливного насоса
19		740-1029288	Фланец ведомой полумуфты
20		1-05166-73	Шайба 8 пружинная
21		1-60434-21	Болт М8х20
21		1-60434.21	Болт М8Х20
22		740-1029274	Пластина полумуфты передняя
23		740-1029264	Фланец ведущей полумуфты
24		1-26468-01	Шайба 10
25		1-59709-31	Болт М10Х1,25Х35
26		1-05168-73	Шайба 10 пружинная
