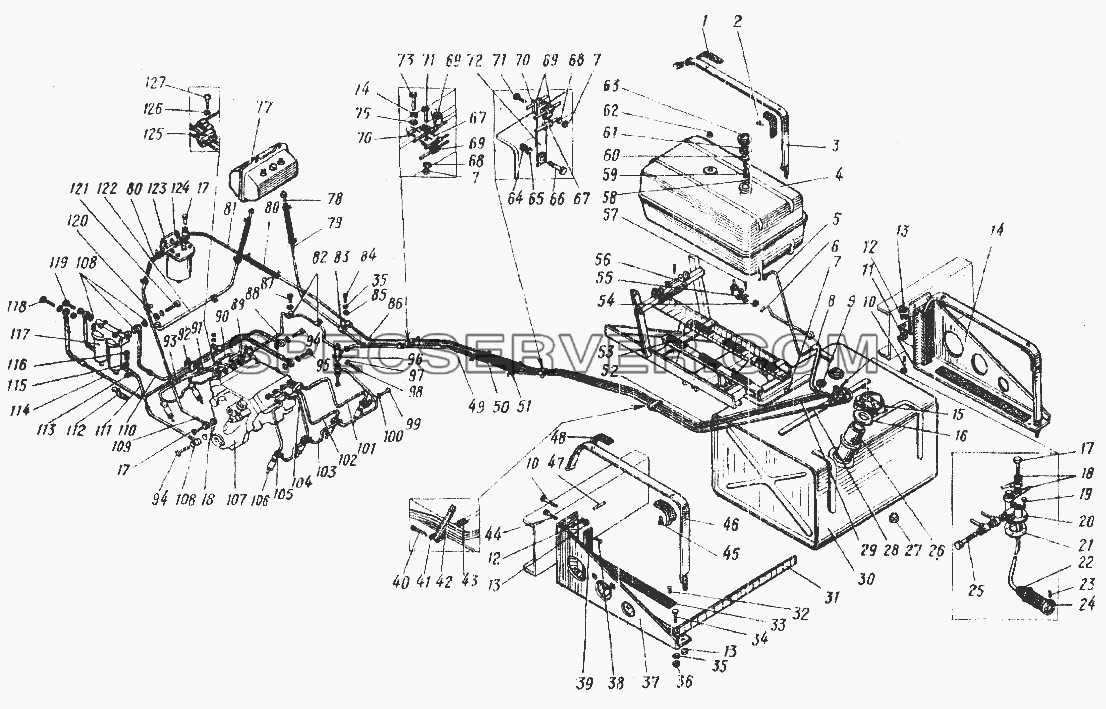

Запчасти: Система питания автомобиля Урал-4320 для Урал-4420

Система питания автомобиля Урал-4320 для Урал-4420 (список запасных частей)

Система питания автомобиля Урал-4320 для Урал-4420 (список запасных частей)

Таблица запасных частей

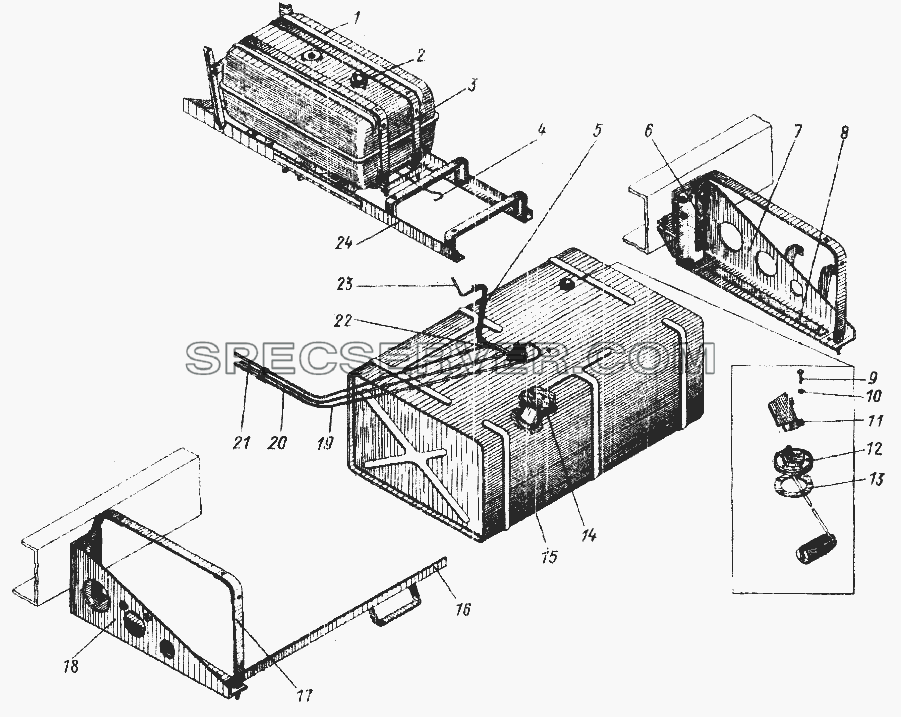

Установка топливных баков и топливопроводов седельного тягача Урал-4420 для Урал-4420 (список запасных частей)

Установка топливных баков и топливопроводов седельного тягача Урал-4420 для Урал-4420 (список запасных частей)

Установка топливных баков и топливопроводов седельного тягача Урал-4420 для Урал-4420 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 1-02800-60 Прокладка уплотнительная
- 1-02844-60 Прокладка 10
- 1-02844-60 Прокладка 10
- 1-05166-73 Шайба 8 пружинная
- 1-05166-73 Шайба 8 пружинная
- 1-05166-73 Шайба 8 пружинная
- 1-05166-73 Шайба 8 пружинная
- 1-05168-73 Шайба 10 пружинная
- 1-05171-73 Шайба 14 пружинная
- 1-10880-76 Шайба 9 стопорная
- 1-26386-01 Шайба 10
- 1-35430-21 Шпилька М8х14
- 1-35436-21 Шпилька М8х30
- 1-60432-21 Болт М8х16
- 1-60448-21 Болт М8х80
- 1-61008-11 Гайка М8
- 255085-П29 Заклепка 4х40
- 258011-П29 Шплинт 2х10
- 4320-1104015 Трубка приемная топливного бака в сборе
- 740-1012083-10 Кольцо уплотнительное
- 740-1104300 Трубка топливная высокого давления
- 740-1104306 Трубка топливная высокого давления
- 740-1104308 Трубка топливная высокого давления
- 740-1104336 Прокладка
- 740-1105020 Элемент фильтрующий в сборе
- 740-1105046 Распределитель топлива
- 740-1105050 Стакан фильтра в сборе
- 740-1105052 Болт
- 740-1105065 Корпус фильтра
- 740-1105072 Пробка выпуска воздуха
- 740-1111568 Трубка подвода масла
- 740-1111570 Трубка отвода масла
- 740-1111572 Фланец трубы
- 740-1111578 Кольцо уплотнительное
- 740-1112163 Скоба крепления форсунки
- 740-1117027 Крышка фильтра
- 740-1117104 Пробка спускная
- 740-3407034 Прокладка кляммера
- 870007-П29 Болт М10х1,25х23
1 377С-1102063 Подкладка крепления дополнительного топливного бака
2 255722 Заклепка 4Х8.01
3 375СН-1102134 Хомут с наконечником в сборе
4 4420-1102010 Бак топливный дополнительный в сборе
5 4320-1104048 Трубка от дополнительного топливного бака к основному первая в сборе
6 375-1305046 Ручка управления
7 250510-П29 Гайка М8-6Н
7 250510.П29 Гайка М8-6Н6.010
8 375-1104059 Шланг соединительный
9 4320-1104054-01 Трубка от дополнительного топливного бака к основному вторая в сборе
10 201591-П29 Болт М14-6gх45
11 336047-П29 Шайба 17
12 252138-П9 Шайба пружинная 14
13 250558-П29 Гайка М14-6Н
13 250558-П29 Гайка М14-6Н
14 4320-1101101 Кронштейн задний с упором в сборе
15 375-1103011-10 Пробка в сборе
16 375-1103075 Прокладка пробки бензобака
17 4320-1104134 Болт топливопроводный длиной 30 мм
18 4320-1104139 Прокладка уплотнительная
19 Н11302-П29 Болт М5
20 4320-1104012 Трубка топливного бака приемная в сборе
21 375-3806748 Прокладка датчика уплотнительная
22 4320-1104011 Пружина фильтра
23 258365-П29 Штифт 3х20
24 4320-1104006 Сетка фильтра в сборе
25 4320-1104135 Болт топливопроводный длиной 50 мм
26 375-1101354 Стакан с фильтром в сборе
27 262542-012 Пробка 1/4"
28 4320-1104202-01 Трубка от форсунок вторая
29 4320-1104080 Трубка от топливного бака к фильтру грубой очистки первая в сборе
30 4320-1101010-01 Бак топливный в сборе
31 4320-1101135 Угольник кронштейнов
32 255806 Заклепка 6х14
33 375-1101107 Прокладка крепления основного топливного бака длинная
34 2014Я7-П29 Болт М10-6gХ25.68.016
35 252136-П9 Шайба пружинная 10
36 250512-П29 Гайка М10
37 375-1101100 Кронштейн крепления основного топливного бака передний в сборе
38 255804 Заклепка 6х12
39 375-1101121 Прокладка крепления основного топливного бака короткая
40 297575-П29 Шплинт 6х22
41 339000-П29 Пряжка хомута
42 339390-П29 Хомут
43 4320-1104097 Прокладка
44 201586-П29 Болт М14-6gх32
45 255723 Заклепка 4х9.01
46 375-1101110 Хомут крепления основного топливного бака
47 339447-П29 Палец 10х64
48 375-1101120 Прокладка хомута
49 4320-1104115 Трубка от форсунок первая
50 4320-1104059 Шланг соединительный
51 375-1104181 Проволока обвязочная
52 4320-1104162-01 Трубка к топливному баку вторая в сборе
53 375Б-1102063 Подкладка
54 375-1305065 Вилка
55 4320-1104325 Кран топливный в сборе
56 260018-П52






Номер детали Наименование запчасти
1 4420-1102010 Бак топливный дополнительный в сборе
2 375-1103010-10 Пробка дополнительного топливного бака в сборе
3 375СН-1102134 Хомут с наконечником в сборе
4 375-1305046 Ручка управления
5 375-1104059 Шланг соединительный
6 375-1101121 Прокладка крепления основного топливного бака короткая
7 4420-1101101 Кронштейн задний с упором в сборе
8 375-1101107 Прокладка крепления основного топливного бака длинная
9 Н11302-П29 Болт М5
10 252003-П29 Шайба 5
11 376С-3806688 Крышка защитная
12 БМ151-3806600А-Э Датчик указателя уровня топлива в сборе
13 375-3806748 Прокладка датчика уплотнительная
14 375-1103011-10 Пробка в сборе
15 4420-1101010-01 Бак топливный в сборе
16 375С-1101110 Угольник кронштейнов с подножкой в сборе
17 375-1101110 Хомут крепления основного топливного бака
18 375-1101100 Кронштейн крепления основного топливного бака передний в сборе
19 4320-1104202-01 Трубка от форсунок вторая
20 4320-1104080 Трубка от топливного бака к фильтру грубой очистки первая в сборе
21 4320-1104162-01 Трубка к топливному баку вторая в сборе
22 4320-1104054-01 Трубка от дополнительного топливного бака к основному вторая в сборе
23 4320-1104048 Трубка от дополнительного топливного бака к основному первая в сборе
24 4420-3105020 Основание держателя в сборе

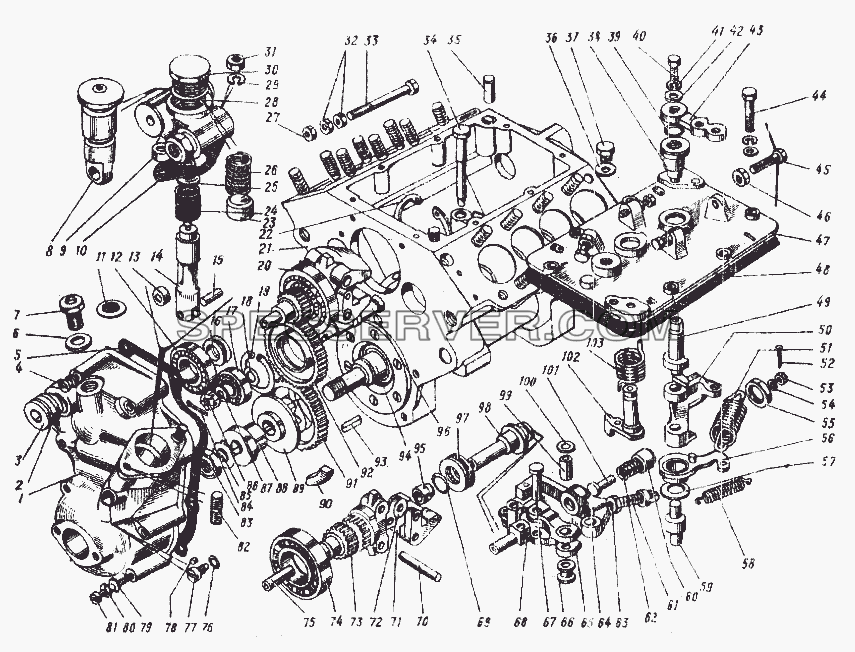

Насос топливный низкого давления и регулятор скорости для Урал-4420 (список запасных частей)

Насос топливный низкого давления и регулятор скорости для Урал-4420 (список запасных частей)

Насос топливный низкого давления и регулятор скорости для Урал-4420 (список запасных частей)

Таблица запасных частей

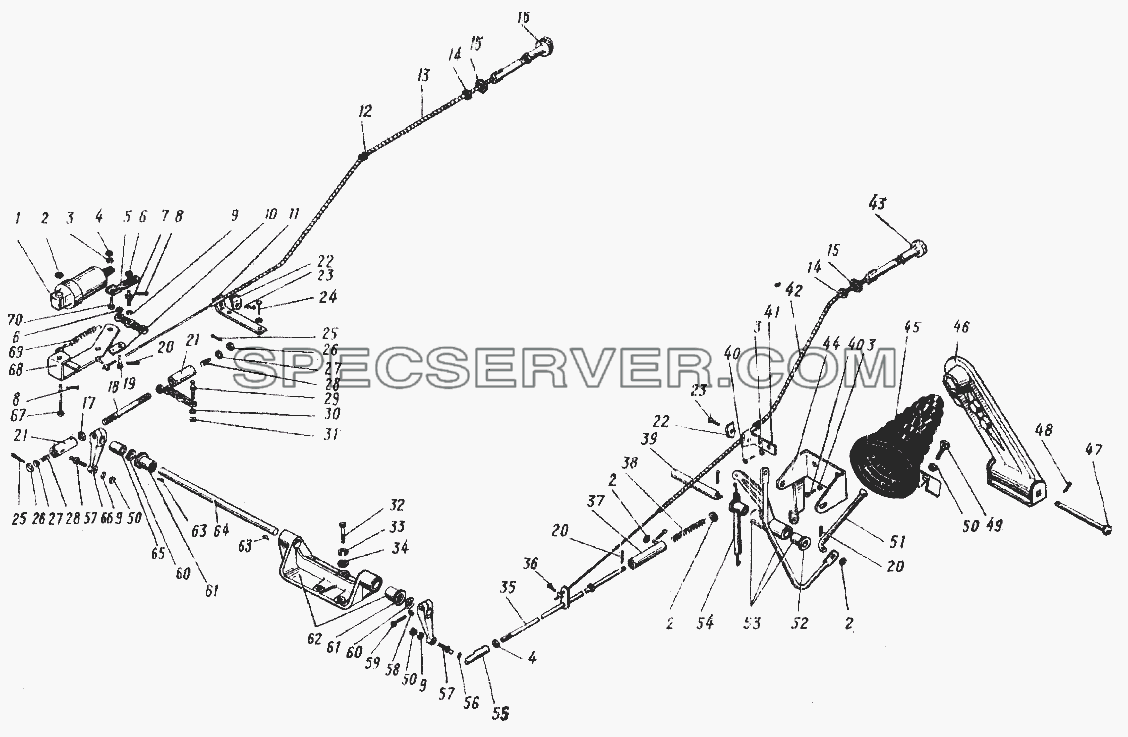

Акселератор и привод управления регулятором для Урал-4420 (список запасных частей)

Акселератор и привод управления регулятором для Урал-4420 (список запасных частей)

Акселератор и привод управления регулятором для Урал-4420 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 1-05164-73 Шайба 6 пружинная
- 1-26397-01 Шайба 6
- 33-1106010 Насос топливный низкого давления
- 33-1110024 Крышка регулятора верхняя в сборе
- 33-1110128 Крышка регулятора задняя
- 33-1110404 Рычаги регулятора в сборе
- 870003-П29 Болт М6х20
1 33-1110129 Крышка регулятора задняя
2 1-02574-60 Прокладка
3 870883-П29 Пробка М20х1,5
4 870351-П29 Винт М6х55
5 33-1110154 Прокладка задней крышки
6 1-02570-60 Прокладка
7 33-1110314 Ввертыш
8 33-1106288 Насос ручной в сборе
9 33-1106016 Корпус топливного насоса в сборе
10 33-1106285 Прокладка
11 33-1110316 Фильтр в сборе
12 203 Шарикоподшипник державки грузов регулятора ТНВД
13 236-1106242 Ролик
14 33-1106240 Толкатель
15 33-1106244 Ось ролика
16 870614-П2 Шайба 17
17 201 Шарикоподшипник промежуточной шестерни регулятора ТНВД
18 870627-П29 Шайба 12,5
19 33-1110682 Кольцо
20 33-1110040 Державка грузов регулятора в сборе
21 33-1111021 Корпус топливного насоса в сборе
22 33-1110684 Кольцо стопорное
23 236-1106228 Поршень топливного насоса
24 33-1106248 Пружина толкателя
25 33-1106222 Шток со втулкой в сборе
26 33-1106232 Пружина поршня
27 870500-П29 Гайка М6-6Н6.016
28 1-03033-60 Прокладка
29 1-05166-73 Шайба 8 пружинная
30 33-1106234 Пробка
31 1-61008-11 Гайка М8
32 1-58962-11 Гайка М6
33 33-1110429 Болт М6х70 регулировочный
34 33-1110088 Ось рычагов регулятора
35 1-03388-11 Штифт 10х22
36 870450 Прокладка
37 870898-П29 Пробка М10х1,25
38 33-1110476 Втулка
39 33-1110394 Кольцо уплотнительное
40 1-09022-21 Болт М6х16
41 1-05164-73 Шайба 6 пружинная
42 1-26444-01 Шайба 6
43 33-1110150 Рычаг управления регулятором
44 1-09026-21 Болт М6х25
45 870001-П29 Болт М6х30
46 1-58962-11 Гайка М6
47 33-1110025 Крышка регулятора верхняя
48 33 1110026 Прокладка верхней крышки
49 33-1110467 Вал рычага управления
50 33-1110466 Рычаг пружины регулятора
51 33-1110462 Пружина регулятора
52 1-07951-01 Шплинт 1,5х20
53 870518-П15 Гайка М5
54 870457-П15 Шайба 5
55 870539-П15 Гайка М16Х1
56 33-1110505 Рычаг стартовой пружины в сборе
57 870456 П15 Шайба 16
58 33-1110448 Пружина рычага реек
59 33-1110469 Ось рычага пружины
60 33-1110416 Корпус
61 33-1110080 Болт М10х7 регулировочный
62 33-1110414 Пружина
63 870505-П29 Гайка М10х1
64 33-1110406 Рычаг регулятора
65 33-1110500 Рычаг муфты грузов в сборе
66 33-1110089 Втулка дистанционная
67 870776 Палец 8х30
68 33-1110065 Пята упорная
69 1-34008 73 Кольцо 16 стопорное
70 33-1110049 Ось
71 33-1110045 Груз регулятора в сборе
72 236-1110532 Ролик
73 33-1110046 Державка грузов
74 106 Шарикоподшипник державки грузов регулятора ТНВД
75 33-1110615 Трубка подвода смазки
76 870455 Прокладка 8х12х1 топливного насоса и муфты опережения впрыска
77 33-1106245 Винт стопорный
78 236-1111154-А Стопор
79 1-26397-01 Шайба 6
80 1-05164-73 Шайба 6 пружинная
81 1-03777-11 Винт М6
82 1-24291-31 Шпилька М8х1,25х20х14
83 1-07913-11 Гайка М14х1,5
84 1-07344-01 Шплинт
85 870868-П2 Шайба 15 стопорная
86 1-61056-11 Гайка М8
87 1-05196-01 Шайба 8
88 33-1106352 Эксцентрик топливного насоса
89 33-1110521 Фланец
90






Номер детали Наименование запчасти
- 11-1344 Зажим жилы троса
- 11-1344 Зажим жилы троса
- 220050-П29 Винт
- 250513-П29 Гайка М10х1-6Н
- 339538 Штуцер М10х1-М12х1,5
- 339647 Тройник М14х1,5-М10х1
- 4320-1108025 Тяга привода акселератора в сборе
- 4320-1108112 Тяга ручного останова в сборе
- 4320-1108120 Тяга ручного управления акселератором в сборе
- 4320-3570068 Трубка в сборе
- 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе
- 51-3506013 Прокладка
- 740-1108050-10 Тяга рычага управления регулятором в сборе
- 740-1108054 Наконечник тяги рычага управления
- Н-2017 Втулка проходная
- Н2910-П29 Скоба
1 100-3570110 Цилиндр диаметр 30х25 пневматический в сборе
2 252004-П29 Шайба 6
2 252004-П29 Шайба 6
3 252154-П9 Шайба пружинная 6
3 375-1108109 Оболочка
4 2.50508-П29 Гайка М6-6П6.016
5 4320-1108333 Серьга останова
6 252005-П29 Шайба 8
7 4320-1108340 Палец
8 258013-П29 Шплинт 2х16
9 252135-П9 Шайба пружинная 8
10 4320-1108346 Держатель пружины
11 4320-1108046 Кронштейн
12 Н-2017 Втулка проходная
13 375-1108129 Оболочка тяги
14 250615-П29 Гайка М12х1,25-6Н
15 252007-П29 Шайба 12
16 4320-1108145 Ручка тяги
17 М8 Гайка
18 740-1108051-10 Тяга рычага управления регулятором
19 4320-1108345 Палец
20 258024-П29 Шплинт 2,5х16
20 258024-П29 Шплинт 2,5х16
21 740-1108056 Наконечник тяги
22 375-1108047 Скоба кронштейна
23 220076-П29 Винт М5-6gХ8.48.016
24 870001-П29 Болт М6х30
25 1-07951-01 Шплинт 1,5х20
26 870891-П29 Пробка наконечника
27 740-1108059 Сухарь
28 740-1108058 Пружина
29 740-1108061 Палец рычага шаровой
30 1-05166-73 Шайба 8 пружинная
31 1-61023-11 Гайка М8
32 1-60438-21 Болт М8х30
33 1-05166-73 Шайба 8 пружинная
34 1-26457-01 Шайба 8
35 4320-1108044 Тяга в сборе
36 220050-П29 Винт
37 4320-1108146 Направляющая пружины
38 4320-1108032 Пружина компенсатора
40 201417-П29 Болт М6-6gх14
40 201417-П29 Болт М6-6gх14
41 4320-1108070 Кронштейн
42 375-1108129 Оболочка тяги
43 4320-1108125 Ручка тяги
44 4320-1108008 Кронштейн в сборе
45 4320-1108022 Уплотнитель тяги
46 375-1108010-02 Педаль управления дроссельной заслонкой с держателем в сборе
47 339379-П29 Палец 10х92
48 258039-П29 Шплинт 3,2х20
49 210387-П29 Болт М8-6gХ30.68.016
50 250510-П29 Гайка М8-6Н
50 260510-П29 Гайка М8-6Н6.016
51 375-1108017-В Тяга короткая
52 740-1108040 Втулка
53 4320-1108055 Рычаг со втулками в сборе
54 4320-1108048 Пружина
55 4320-1108196 Наконечник тяги в сборе
56 4320-1108199 Кольцо стопорное
57 4320-1108033 Палец шаровой
58 3-05164-73 Шайба В пружинная
59 1-09026-21 Болт М6х25
60 870635-П29 Шайба 12
61 740-1108040 Втулка
62 740-1108038-10 Кронштейн в сборе
63 870803-П2 Шпонка 3Х5 сегментная
64 740-1105045-10 Вал привода управления регулятором
65 740-1108048 Втулка дистанционная
66 740-1108072 Рычаг управления регулятором
67 260025-П29 Палец 6х55.01
68 4320-1108326 Кронштейн
69 4320-1108339 Пружина
70 201419-П29 Болт М6

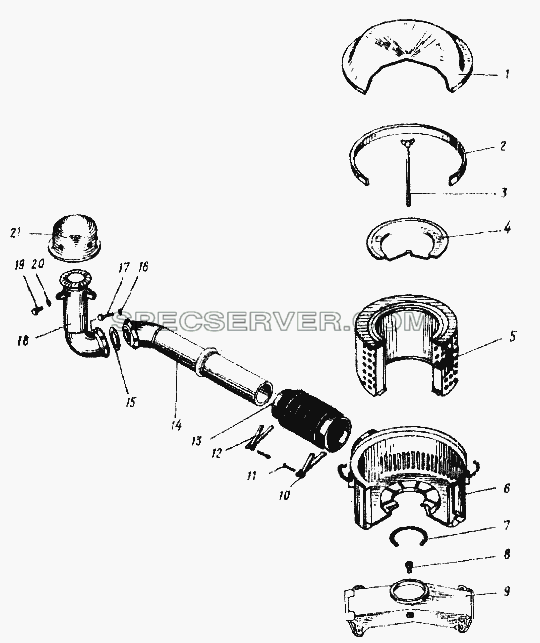

Фильтр воздушный и воздухопровод для Урал-4420 (список запасных частей)

Фильтр воздушный и воздухопровод для Урал-4420 (список запасных частей)

Фильтр воздушный и воздухопровод для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 339565-П29 Лента стяжная
- 740-1109510-20 Фильтр воздушный
1 740-1109582-20 Крышка воздушного фильтра
2 740-1109553-10 Кольцо уплотнительное крышки
3 740-1109586 Стержень в сборе
4 740-1109570-10 Держатель фильтрующего элемента
5 740-1109560-10 Элемент фильтрующий
6 740-1109515-20 Корпус воздушного фильтра с пылеотбойником в сборе
7 740-1109551 Кольцо уплотнительное
8 740-1115034 Ввертыш патрубка
9 740-1115032-40 Патрубок соединительный
10 339000-П29 Пряжка хомута
11 297575-П29 Шплинт 6х22
12 339109-П29 Лента стяжная
13 4320-1109195-10 Шланг воздухопровода
14 375Д-1109190-01 Труба воздухопровода в сборе
15 375-1109125 Кольцо уплотнительное
16 252135-П9 Шайба пружинная 8
17 201456-П29 Болт М8-6gх20
18 4320-1109100-10 Труба воздухозаборная в сборе
19 220103-П29 Винт М6-6gх12
20 252004-П29 Шайба 6
21 4320-1109112 Колпак воздухозаборной трубы

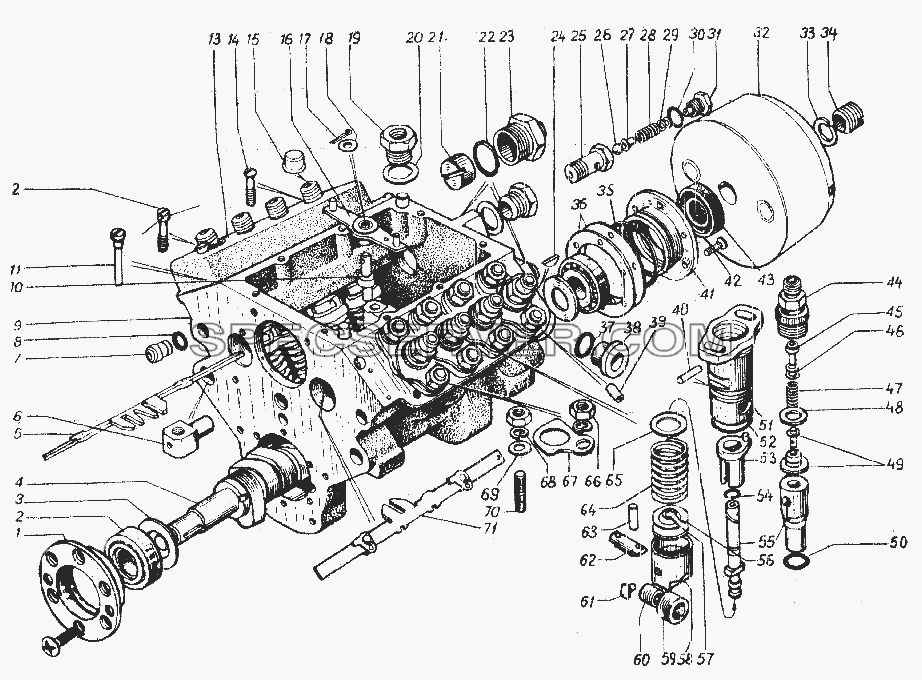

Насос топливный высокого давления для Урал-4420 (список запасных частей)

Насос топливный высокого давления для Урал-4420 (список запасных частей)

Насос топливный высокого давления для Урал-4420 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 33-1111050 Секция топливного насоса в сборе
- 33-1111051 Корпус секции со штифтом в сборе
- 33-1111136 Толкатель плунжера
- 33-1111193 Прокладка регулировочная
- 33-1111194 Прокладка регулировочная
- 870624 Шайба диаметр 6 регулировочная
1 33-1111552 Крышка подшипника задняя
2 6-7204А Роликоподшипник кулачкового вала ТНВД
3 870643-П15 Шайба 20
4 33-1111172 Вал кулачковый
5 33-1111031 Рейка правая
6 33-1111028 Палец
7 33-1111047 Пробка
8 33-1111058 Кольцо уплотнительное пробки корпуса топливного насоса
9 33-1111022 Корпус топливного насоса
10 33-1111410 Ось рычага реек
11 33-1111418 Винт стопорный
12 33-1111126 Винт
13 33-1111098 Кожух защитный
14 870355-П29 Винт М6х32
16 33-1111400 Рычаг реек
17 1-07342-01 Шплинт 2х15
18 870615-П2 Шайба 7
19 33-1111032 Ввертыш
20 1-02574-60 Прокладка
21 33-1111042 Втулка рейки
22 33-1112342 Кольцо уплотнительное форсунки
23 870890-П29 Пробка М27х1,5
24 870806-П2 Шпонка 4х6,5 сегментная
25 33-1111285 Корпус перепускного клапана
26 33-1111325 Шарик 6 V 6,35 мм Н
27 33-1111290 Направляющая клапана
28 33-1111289 Пружина клапана
29 870617 Шайба регулировочная
30 1-02844-60 Прокладка 10
31 33-1111300 Пробка клапана в сборе
32 33-1121010 Муфта опережения впрыска топлива
33 870869-П29 Шайба 14 пружинная
34 870501-П29 Гайка М14х1,5 кольцевая
35 33-1111196 Кольцо уплотнительное крышки подшипника топливного насоса
36 33-1111192 Прокладка регулировочная
37 33-1111054 Кольцо уплотнительное пробки
38 33-1111049 Пробка топливного канала
39 33-1111079 Жиклер
40 870750-П2 Штифт3х6,3 установочный
41 33-3111182 Крышка подшипника передняя
42 870354-П29 Винт М6х16
43 740-1029240 Манжета в сборе
44 33-1111118 Штуцер топливного насоса
45 33-1111113 Упор пружины
46 870618 Шайба регулировочная пружины нагнетательного клапана
47 33-1111108 Пружина нагнетательного клапана
48 236-1111086 Прокладка нагнетательного клапана
49 33-1111102 Клапан нагнетательный в сборе
50 33-1111083 Кольцо уплотнительное втулки плунжера
51 33-1111053 Корпус секции с фланцем в сборе
52 33-1111083 Кольцо уплотнительное втулки плунжера
53 33-1111060 Втулка поворотная с осью в сборе
54 33-1111067 Кольцо стопорное
55 33-1111074 Пара плунжерная в сборе
56 33-1111151 Толкатель
57 33-1111575 Пята толкателя (комплект)
58 33-1111138 Толкатель плунжера
59 33-1111140 Ролик
60 33-1111144 Втулка
61 236-1106246 Сухарь
62 33-1111142 Ось ролика
63 870751-П2 Штифт
64 33-1111148 Пружина толкателя
65 870622 Шайба диаметр 19 пружины толкателя
66 1-21647-21 Гайка М10х1,25
67 33-1111096 Шайба штуцера стопорная
68 1-05168-73 Шайба 10 пружинная
69 1-26386-71 Шайба 10
70 1-35461-31 Шпилька М10х1,25х20х20
71 33-1111027 Рейка левая в сборе
