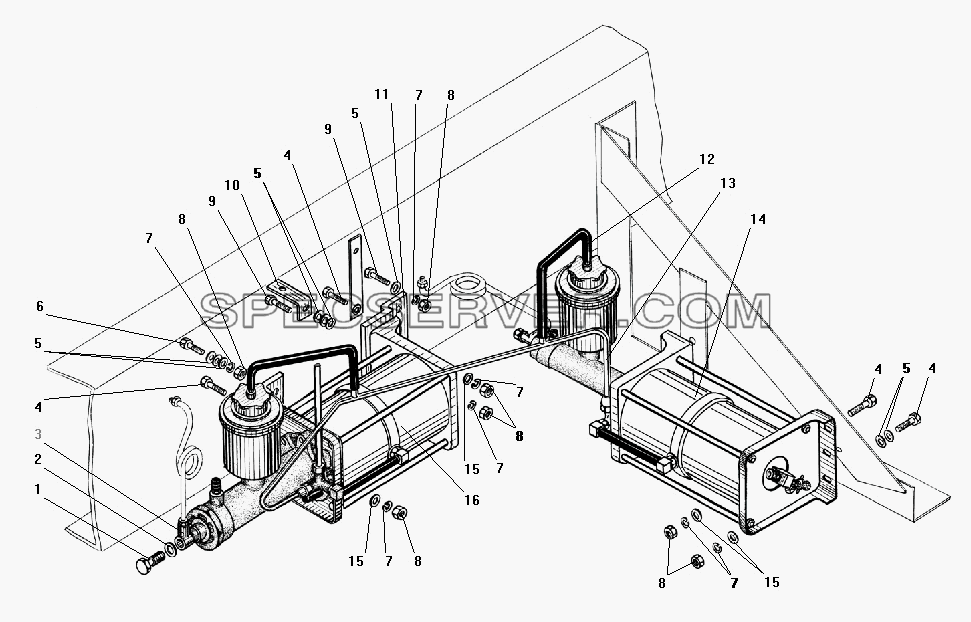

Запчасти: Установка пневматических усилителей с главными тормозными цилиндрами без АБС для Урал-4320-41

Установка пневматических усилителей с главными тормозными цилиндрами без АБС для Урал-4320-41 (список запасных частей)

Установка пневматических усилителей с главными тормозными цилиндрами без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 51-3506012 Болт соединительный
2 4320-3506054 Прокладка
3 4320-3506002 Муфта соединительная
4 201541-П29 Болт М12-6gх32
5 252016-П29 Шайба 14
6 200369-П29 Болт М12-6gх50
7 252137-П2 Шайба 12 пружинная
8 250514-П29 Гайка М12-6Н
9 201544-П29 Болт М12-6gх40
10 43205-3506019 Кронштейн
11 43205-3510022 Кронштейн пневмоусилителя
12 375-4245043-10 Шланг соединительный
13 5557Я-4712055 Трубка ко 2-му пневмоусилителю
14 5557Я-3510010 Усилитель тормоза пневматический
15 252045-П29 Шайба 12
16 5557-3510011 Усилитель пневматический задний с главным тормозным цилиндром

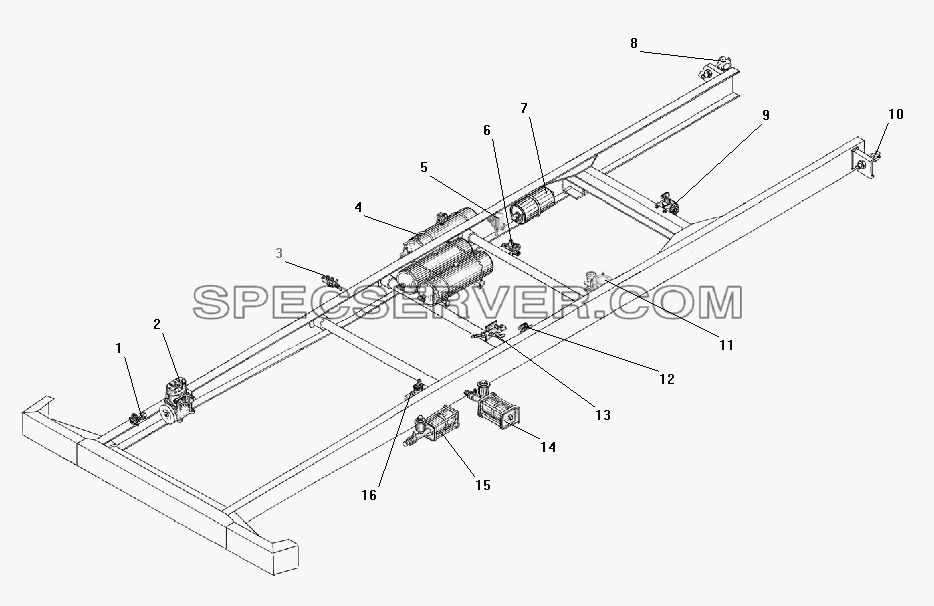

Запчасти: Установка агрегатов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41

Установка агрегатов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Установка агрегатов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515310-01 Клапан контрольного вывода
2 4320-3509009 Компрессор в сборе
3 5557-3506145 Крестовина разбора воздуха
4 375-3513015-10 Баллон воздушный в сборе
5 100-3511110-10 Влагомаслоотделитель со встроенным регулятором давления
6 100-3515210 Клапан защитный тройной в сборе
7 4320-3513050 Баллон дополнительный
8 100-3521110-10 Головка соединительная автоматическая
9 100-3533010-10 Регулятор тормозных сил
10 100-3521111-10 Головка соединительная автоматическая
11 25.3522210 Клапан управления тормозами прицепа
12 100-3562010 Клапан двухмагистральный
13 4322-3522018 Кран управления
14 5557Я-3510010 Усилитель тормоза пневматический
15 5557-3510011 Усилитель пневматический задний с главным тормозным цилиндром
16 100-3514008 Кран тормозной в сборе

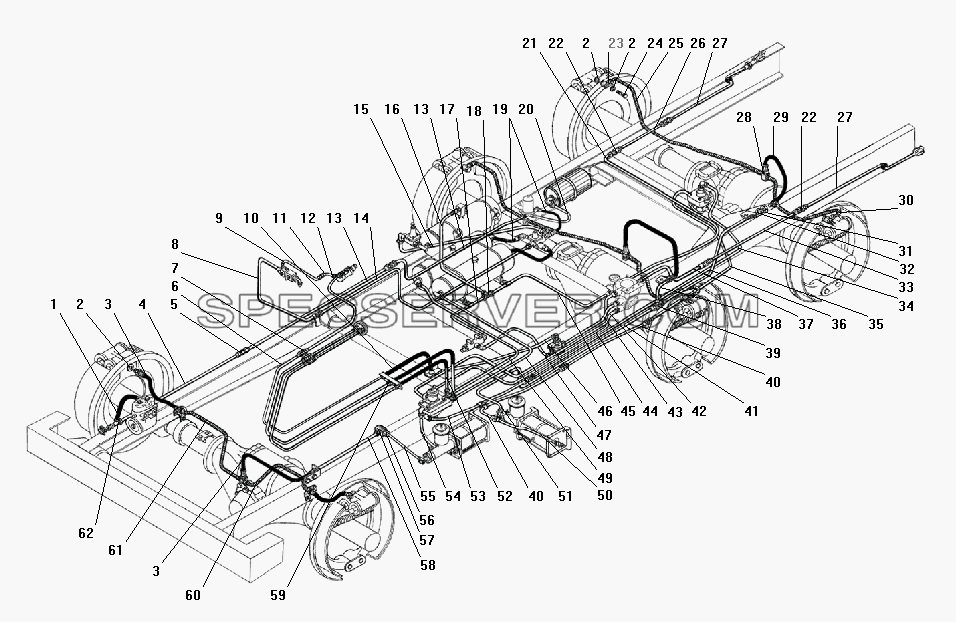

Запчасти: Трубопроводы и шланги пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3506380 Шланг компрессора в сборе
2 4320-3506054 Прокладка
3 4320Х-3506045 Шланг гибкий в сборе
4 375-3506490-01 Трубка от компрессора к влагомаслоотделителю
5 339222 Штуцер М20х1,5
6 4320-3506330-02 Трубка к нижнему штуцеру манометра, первая в сборе
7 339396 Штуцер
8 375-3506330-01 Трубка от 3-го воздушного баллона, вторая в сборе
9 375Д-5205042 Трубка к крану
10 5557-3506207 Шланг манометра
11 375Д-5205050 Трубка от крестовины к штуцеру
12 4320-3506430-01 Трубка к нижнему штуцеру манометра, вторая в сборе
13 4320-3506182-11 Трубка от компрессора к регулятору давления, вторая в сборе
14 4320-3506366-01 Трубка от клапана к крестовине, первая в сборе
15 4320У2-3506245-01 Трубка от тройника к 3-му воздушному баллону в сборе
16 4320-3506462-01 Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе
17 4320-3506372-01 Трубка от крана к тройнику в сборе
18 339435 Тройник М16х1,5
19 4320-3506398-01 Шланг гибкий
20 5557Х-3506744 Трубка от дополнительного баллона к влагомаслоотделителю
21 4320-3506170-01 Трубка к клапану обрыва в сборе
22 339050 Штуцер М16х1,5
23 4320-3506002 Муфта соединительная
24 51-3506012 Болт соединительный
25 375-3506100-Б2 Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе
26 43203Х-3506366 Трубка к соединительной головке, вторая в сборе
27 5557-3506228-01 Трубка к соединительной головке, третья в сборе
28 375-3506091-01 Тройник трубопроводов к задним тормозам
29 375-3506024-01 Шланг гибкий в сборе
30 375-3506113-Б2 Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе
31 250636-П29 Гайка М16х1,5-6Н
32 252159-П2 Шайба 16Л
33 375-3506210-01 Трубка к соединительной головке, вторая в сборе
34 4320-3506210-01 Трубка от тормозного крана к регулятору тормозных сил, вторая
35 4320-3506454-01 Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе
36 375-3506083-Б Трубопровод от тройника к тормозам заднего моста второй в сборе
37 5557-3506378-01 Трубка к соединительной головке, первая в сборе
38 4320-3506055 Трубка от тройника к среднему мосту в сборе
39 4320-3506099 Тройник
40 4320-3506474-01 Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе
41 5557Я-3506080 Трубка от тройника к задним тормозам в сборе
42 5557-3506368-01 Трубка от крана к клапану прицепа, верхняя в сборе
43 4320-3506514-01 Трубка к клапану первая, в сборе
44 5557-3506455-01 Трубка от тормозного крана к клапану прицепа, нижняя в сборе
45 43204-3506376-02 Трубка от клапана прицепа к тройнику в сборе
46 4320-3506325-11 Трубка к манометру в сборе
47 4320Х-3506366-02 Трубка от крана к клапану в сборе
48 4320-3506440-01 Трубка от левого воздушного баллона к тормозному крану в сборе
49 4320-3506240-22 Трубка от правого воздушного баллона в сборе
50 4320-3506160-01 Трубка к пневмоусилителю, третья в сборе
51 43205-3506014 Трубка к 1-му главному тормозному цилиндру в сборе
52 5557-3506318-01 Трубка к манометру в сборе
53 4320-3506316-01 Трубка от крана к регулятору тормозных сил, первая в сборе
54 4320-3506450-01 Трубка от тормозного крана ко второму пневмоусилителю в сборе
55 375-3506005-Б Трубопровод ко второму главному тормозному цилиндру в сборе
56 250563-П29 Гайка М18х1,5-6Н
57 375-3506017-20 Угольник трубопроводов гидротормозов
58 5557Я-3506012 Трубка к передним тормозам в сборе
59 250513-П29 Гайка М10х1-6Н
60 375-3506062-Б Трубопровод от тройника к левому переднему тормозу в сборе
61 375-3506036-Б Трубопровод от тройника к правому переднему тормозу в сборе
62 333622 Тройник М20х1,5
Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201493-П29 Болт М10-6gх16
2 339097-П29 Хомут 14
3 252136-П2 Шайба 10 пружинная
4 250512-П29 Гайка М10
5 339696-П29 Хомут
6 5323-3506154 Кронштейн
7 297575-П29 Шплинт 6х22
8 45 9871 1591 Пряжка хомута
9 45 9871 1562 Лента стяжная
10 339459-П29 Хомут
11 201498-П29 Болт М10-6gх28
12 339392-П29 Хомут 9
13 339694-П29 Скоба
14 Н-2927-П29 Скоба
15 252135-П2 Шайба 8 пружинная
16 201457-П29 Болт М8-6gх22
17 4320-3724338 Прокладка
18 4320-3506094-10 Кронштейн
19 252155-П2 Шайба 8 пружинная
20 339058 Втулка
21 339879 Прижим трубопроводов
22 339345-П29 Лента стяжная
23 5323-3506134 Скоба
24 250636-П29 Гайка М16х1,5-6Н
25 252159-П2 Шайба 16Л
26 202117-П29 Болт М16-6gх35
27 5323-3506094 Кронштейн
28 202118-П29 Болт М16х38
29 339178-П29 Хомут 9
30 375-3506219 Кронштейн крепления шланга

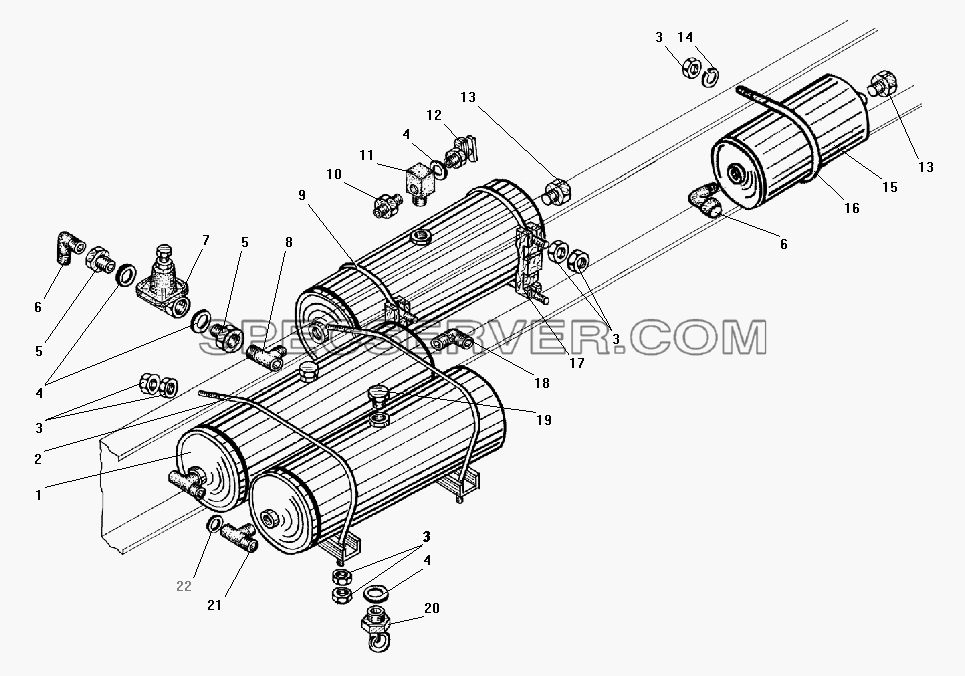

Установка воздушных баллонов без АБС для Урал-4320-41 (список запасных частей)

Установка воздушных баллонов без АБС для Урал-4320-41 (список запасных частей)

Установка воздушных баллонов без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3513015-10 Баллон воздушный в сборе
2 4320-3513018-01 Хомут
3 250510-П29 Гайка М8-6Н
4 4320-3514023 Прокладка
5 4320-3515068 Пробка
6 339039 Угольник М16х1,5 К3/8"
7 100-3515010 Клапан защитный одинарный в сборе
8 339707 Тройних К3/8"-М12х1,5-К3/8"
9 375-3513018-01 Хомут
10 339051 Штуцер К3/8"-М16х1,5
11 339824 Тройник М22х1,5 К3/8"
12 100-3515310-01 Клапан контрольного вывода
13 338765 Пробка К3/8"
14 252135-П2 Шайба 8 пружинная
15 4320-3513050 Баллон дополнительный
16 4320-3513057 Хомут
17 375-3513017 Подкладка первого воздушного баллона
18 339046 Угольник М20х1,5 КГ3/8"
19 262533-П29 Пробка РК 3/8"
20 100-3513110 Клапан слива конденсата в сборе
21 339668 Тройник К3/8"-М20х1,5-М12х1,5
22 4320-3506054 Прокладка

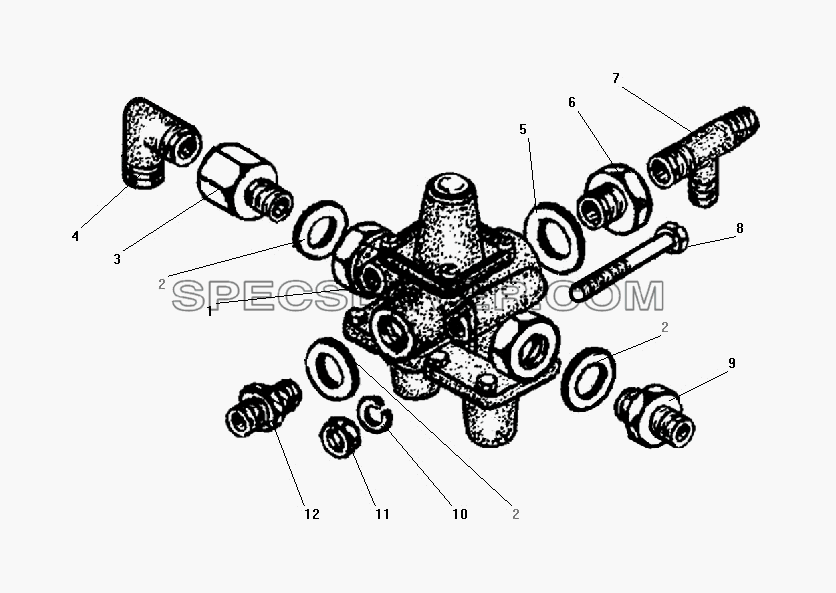

Установка тройного защитного клапана без АБС для Урал-4320-41 (список запасных частей)

Установка тройного защитного клапана без АБС для Урал-4320-41 (список запасных частей)

Установка тройного защитного клапана без АБС для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 100-3515210 Клапан защитный тройной в сборе
2 5323-3506054 Прокладка
3 339983 Пробка
4 339046 Угольник М20х1,5 КГ3/8"
5 4320-3514023 Прокладка
6 4320-3515068 Пробка
7 339543 Тройник М16х1,5-М20х1,5-К3/8"
8 200272-П29 Болт М8-6gх65
9 339947 Штуцер М16х1,5-М20х1,5
10 252135-П2 Шайба 8 пружинная
11 250510-П29 Гайка М8-6Н
12 339943 Штуцер М16х1,5-М16х1,5
