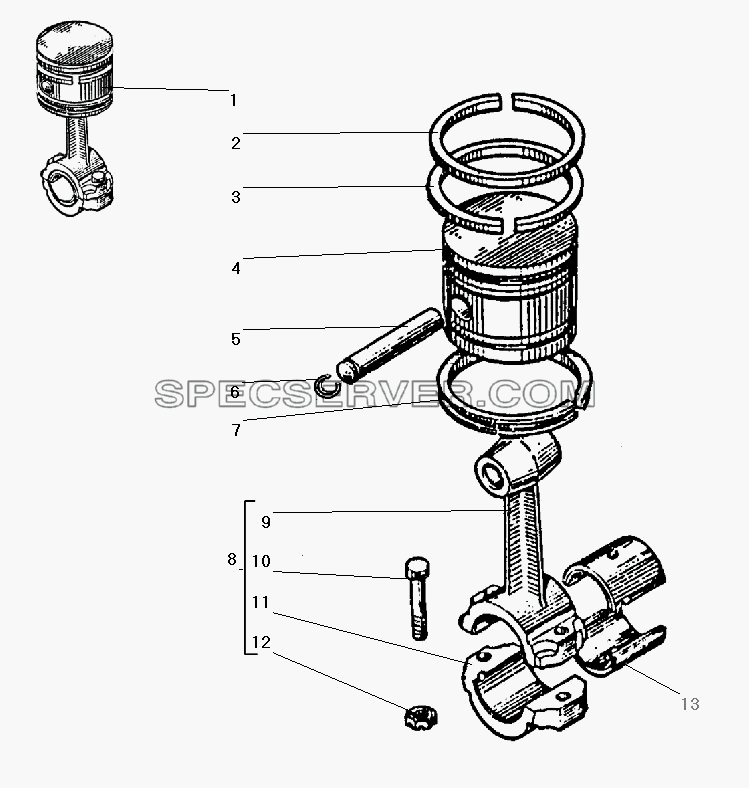

№		Номер детали	Наименование запчасти
1		130-3509150-05	Поршень с шатуном
2		130-3509164	Кольцо поршня компрессионное
3		130-3509164-01	Кольцо компрессионное
4		130-3509160-02	Поршень
5		130-3509170	Палец компрессора поршневой
6		130-3509172	Кольцо поршневого пальца стопорное
7		130-3509166	Кольцо поршня маслосъемное
8		130-3509180-05	Шатун в сборе
9		130-3509190-40	Шатун
10		130-3509200-10	Болт
11		130-3509196-30	Крышка шатуна
12		303180-01	Гайка
13		130-3509092-01	Вкладыш шатуна

Установка агрегатов пневмогидравлического привода рабочих тормозов (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100.3515310-01	Клапан контрольного вывода
2		4331-3509009	Компрессор
3		5557-3506145	Крестовина разбора воздуха
4		375-3513015-10	Баллон воздушный в сборе
5		100-3511110-10	Влагомаслоотделитель со встроенным регулятором давления
6		100-3515210	Клапан защитный тройной в сборе
7		4320-3513050	Баллон дополнительный
8		100-3521110-10	Головка соединительная автоматическая
9		100-3533010-10	Регулятор тормозных сил
10		100-3521111-10	Головка соединительная автоматическая
11		25.3522210	Клапан управления тормозами прицепа
12		100-3562010	Клапан двухмагистральный
13		4322-3522018	Кран управления
14		472-195.0180	Модулятор АБС
15		5557-3510011	Усилитель пневматический задний с главным тормозным цилиндром
16		5557Я-3510010	Усилитель тормоза пневматический
17		100-3514008	Кран тормозной в сборе

Трубопроводы и шланги пневмогидравлического привода рабочих тормозов (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		375-3506380	Шланг компрессора в сборе
2		4320-3506054	Прокладка
3		4320Х-3506045	Шланг гибкий в сборе
4		4320Х-3506490-01	Трубка от компрессора к регулятору, третья в сборе
5		4320-3506330-02	Трубка к нижнему штуцеру манометра, первая в сборе
6		339222	Штуцер М20х1,5
7		339396	Штуцер
8		250513-П29	Гайка М10х1-6Н
9		5557-3506207	Шланг манометра
10		375-3506330-01	Трубка от 3-го воздушного баллона, вторая в сборе
11		375Д-5205042	Трубка к крану
12		375Д-5205050	Трубка от крестовины к штуцеру
13		4320-3506430-01	Трубка к нижнему штуцеру манометра, вторая в сборе
14		4320-3506182-11	Трубка от компрессора к регулятору давления, вторая в сборе
15		5557-3506366-01	Трубка от клапана к крестовине, первая в сборе
16		4320-3506325-11	Трубка к манометру в сборе
17		4320Х-3506366-02	Трубка от крана к клапану в сборе
18		4320У2-3506245-01	Трубка от тройника к 3-му воздушному баллону в сборе
19		4320-3506462-01	Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе
20		4320-3506372-01	Трубка от крана к тройнику в сборе
21		339435	Тройник М16х1,5
22		4320-3506398-01	Шланг гибкий
23		5323-3506370	Трубка от четвертого воздушного баллона
24		5557Х-3506744	Трубка от дополнительного баллона к влагомаслоотделителю
25		43203Х-3506366	Трубка к соединительной головке, вторая в сборе
26		4320-3506002	Муфта соединительная
27		375-3506100-Б2	Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе
28		51-3506012	Болт соединительный
29		339050	Штуцер М16х1,5
30		4320-3506520-01	Трубка к соединительной головке, третья в сборе
31		4320-3506170-01	Трубка к клапану обрыва в сборе
32		4320-3506091	Тройник
33		375-3506024-01	Шланг гибкий в сборе
34		375-3506113-Б2	Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе
35		250636-П29	Гайка М16х1,5-6Н
36		252159-П2	Шайба 16Л
37		375-3506210-01	Трубка к соединительной головке, вторая в сборе
38		375-3506083-Б	Трубопровод от тройника к тормозам заднего моста второй в сборе
39		4320-3506210-01	Трубка от тормозного крана к регулятору тормозных сил, вторая
40		4320-3506454-01	Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе
41		339226	Штуцер переходной М12х1
42		5557-3506378-01	Трубка к соединительной головке, первая в сборе
43		4320-3506055	Трубка от тройника к среднему мосту в сборе
44		4320-3506099	Тройник
45		4320-3506474-01	Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе
46		5557-3506368-01	Трубка от крана к клапану прицепа, верхняя в сборе
47		4320-3506514-01	Трубка к клапану первая, в сборе
48		43204-3506376-02	Трубка от клапана прицепа к тройнику в сборе
49		5557-3506455-01	Трубка от тормозного крана к клапану прицепа, нижняя в сборе
50		4320-3506440-01	Трубка от левого воздушного баллона к тормозному крану в сборе
51		5557Я-3506080	Трубка от тройника к задним тормозам в сборе
52		43205-3506014	Трубка к 1-му главному тормозному цилиндру в сборе
53		4320-3506240-22	Трубка от правого воздушного баллона в сборе
54		339961	Тройник
55		5557-3506318-01	Трубка к манометру в сборе
56		4320-3506316-01	Трубка от крана к регулятору тормозных сил, первая в сборе
57		5557-3506592	Трубка к цилиндру
58		4320-3506450-01	Трубка от тормозного крана ко второму пневмоусилителю в сборе
59		375-3506005-Б	Трубопровод ко второму главному тормозному цилиндру в сборе
60		4322-3506080	Трубка к тормозам
61		250563-П29	Гайка М18х1,5-6Н
62		375-3506017-20	Угольник трубопроводов гидротормозов
63		5557Я-3506012	Трубка к передним тормозам в сборе
64		375-3506062-Б	Трубопровод от тройника к левому переднему тормозу в сборе
65		375-3506091-01	Тройник трубопроводов к задним тормозам
66		375-3506036-Б	Трубопровод от тройника к правому переднему тормозу в сборе
67		333622	Тройник М20х1,5

Крепление трубопроводов и шлангов пневмогидравлического привода рабочих тормозов (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		201498-П29	Болт М10-6gх28
2		339097-П29	Хомут 14
3		252136-П2	Шайба 10 пружинная
4		250512-П29	Гайка М10
5		339696-П29	Хомут
6		250510-П29	Гайка М8-6Н
7		252135-П2	Шайба 8 пружинная
8		5323-3506154	Кронштейн
9		201457-П29	Болт М8-6gх22
10		201493-П29	Болт М10-6gх16
11		339459-П29	Хомут
12		297575-П29	Шплинт 6х22
13		45 9871 1591	Пряжка хомута
14		45 9871 1562	Лента стяжная
15		339168-П29	Хомут
16		339345-П29	Лента стяжная
17		4320-3724338	Прокладка
18		Н-2927-П29	Скоба
19		339392-П29	Хомут 9
20		4320-3506094-10	Кронштейн
21		252155-П2	Шайба 8 пружинная
22		339058	Втулка
23		339879	Прижим трубопроводов
24		5323-3506134	Скоба
25		5323-3506094	Кронштейн
26		202118-П29	Болт М16х38
27		339178-П29	Хомут 9
28		375-3506219	Кронштейн крепления шланга
29		252159-П2	Шайба 16Л
30		250636-П29	Гайка М16х1,5-6Н

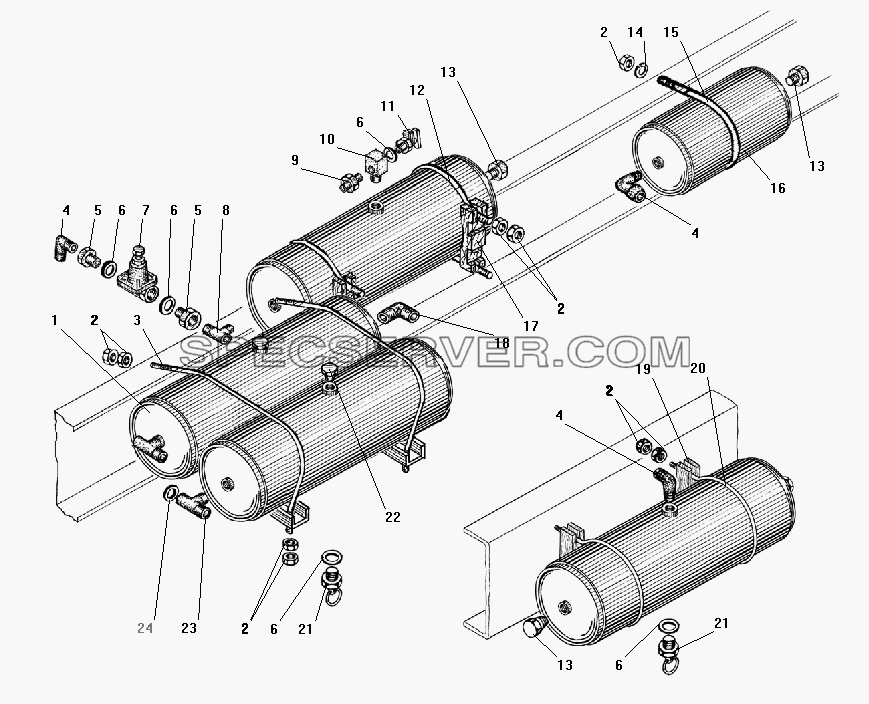

Установка воздушных баллонов (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		375-3513015-10	Баллон воздушный в сборе
2		250510-П29	Гайка М8-6Н
3		4320-3513018-01	Хомут
4		339039	Угольник М16х1,5 К3/8"
5		4320-3515068	Пробка
6		4320-3514023	Прокладка
7		100-3515010	Клапан защитный одинарный в сборе
8		339707	Тройних К3/8"-М12х1,5-К3/8"
9		339051	Штуцер К3/8"-М16х1,5
10		339824	Тройник М22х1,5 К3/8"
11		100-3515310-01	Клапан контрольного вывода
12		375-3513018-01	Хомут
13		338765	Пробка К3/8"
14		252135-П2	Шайба 8 пружинная
15		4320-3513057	Хомут
16		4320-3513050	Баллон дополнительный
17		375-3513017	Подкладка первого воздушного баллона
18		339046	Угольник М20х1,5 КГ3/8"
19		4322-3513017	Подкладка
20		4322-3513018	Хомут
21		100-3513110	Клапан слива конденсата в сборе
22		262533-П29	Пробка РК 3/8"
23		339668	Тройник К3/8"-М20х1,5-М12х1,5
24		4320-3506054	Прокладка

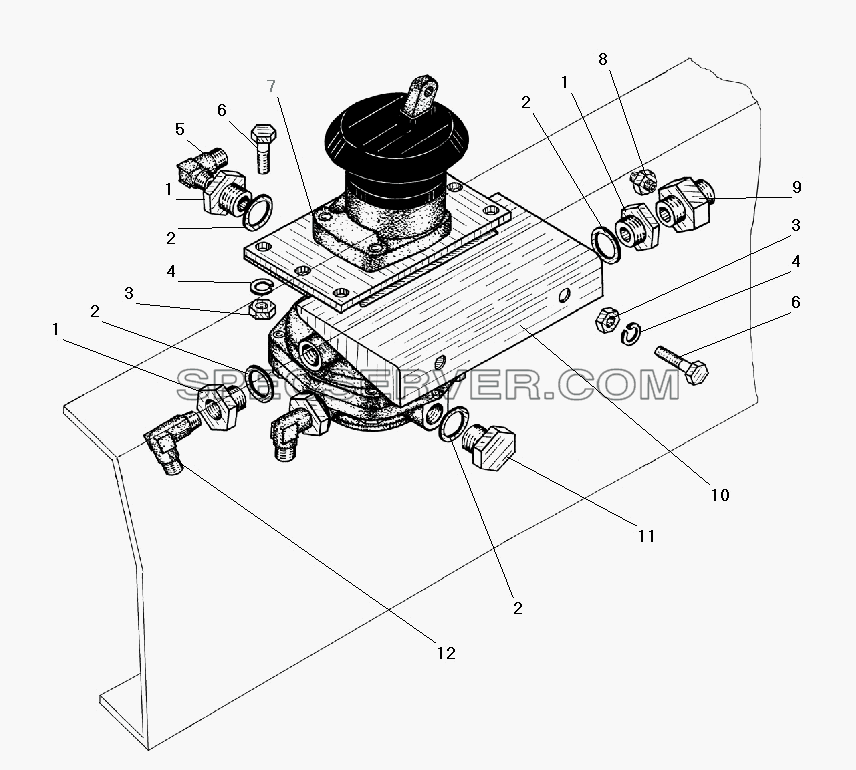

Установка тормозного крана для Урал-4320-41 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4320-3515068	Пробка
2		4320-3514023	Прокладка
3		250512-П29	Гайка М10
4		252136-П2	Шайба 10 пружинная
5		339039	Угольник М16х1,5 К3/8"
6		331472-П29	Болт М10х25
7		100-3514008	Кран тормозной в сборе
8		339200-П29	Штуцер М10х1 К1/8"
9		339697	Тройник К1/8"-М20х1,5-К3/8"
10		4320-3514150	Кронштейн
11		339536	Пробка М22х1,5
12		339046	Угольник М20х1,5 КГ3/8"
