Запчасти: Ось задней балансирной подвески для Урал-4320-41

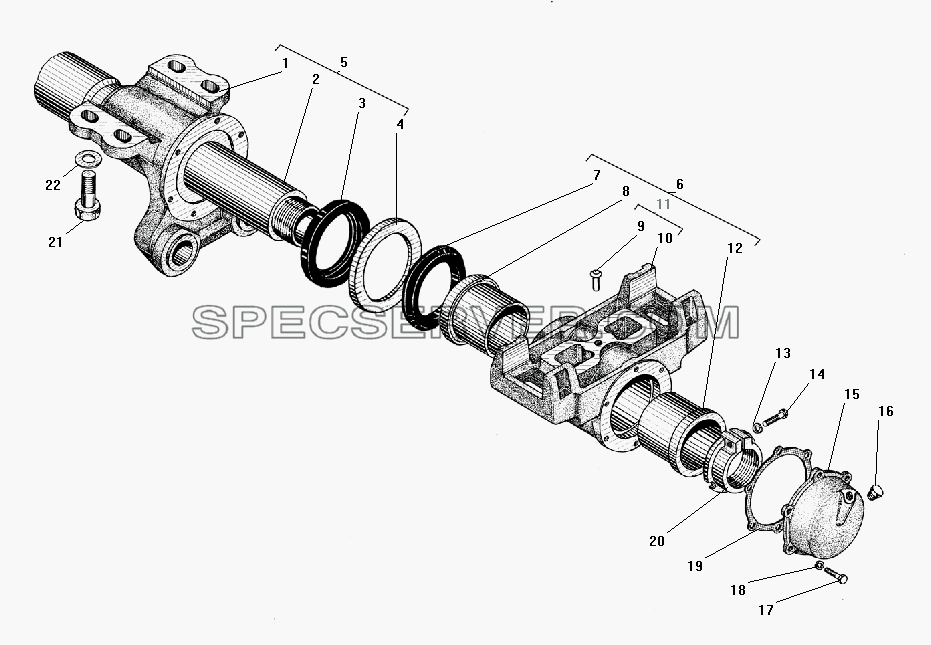

Ось задней балансирной подвески для Урал-4320-41 (список запасных частей)

Ось задней балансирной подвески для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-2918056 Кронштейн
2 5557-2918053-01 Ось балансирной подвески
3 864118 Манжета 115х145
4 4322-2918184 Чашка защитная
5 4322-2918052 Ось с кронштейнами в сборе
6 4322-2918010 Балансир со втулками в сборе
7 5320-2918180 Кольцо уплотнительное
8 375-2918026-Б Втулка упорная балансира
9 4322-2918012 Штифт
10 4322-2918020 Балансир
11 6361Х-2918009 Балансир в сборе
12 375-2918031-Б Втулка балансира
13 252136-П2 Шайба 10 пружинная
14 331503 Болт М10х37
15 375-2918152-05 Колпак балансира
16 338765-П29 Пробка К3/8"
17 201455-П29 Болт М8-6gх18
18 252155-П2 Шайба 8 пружинная
19 375-2918148 Прокладка уплотнительная
20 375-2918038 Гайка балансира
21 375-2918158 Болт М24х70 крепления кронштейна оси
22 336440-П29 Шайба 25
Запчасти: Задняя рессора для Урал-4320-41

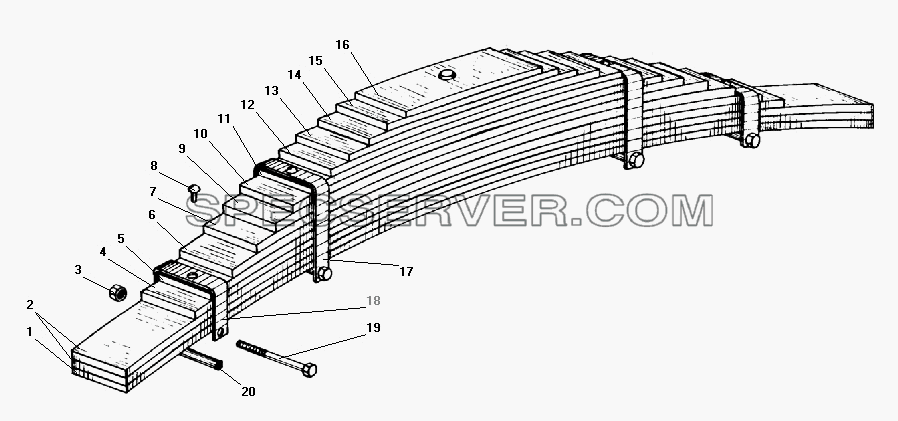

Задняя рессора для Урал-4320-41 (список запасных частей)

Задняя рессора для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 55571-2912101 Лист рессоры N1
2 5557-2912101 Лист рессоры №1
3 250514-П29 Гайка М12-6Н
4 55571-2912104 Лист рессоры N4
5 55571-2912105 Лист рессоры N5
6 55571-2912106 Лист рессоры N6
7 55571-2912107 Лист рессоры N7
8 256870 Заклепка 12х28
9 55571-2912108 Лист рессоры N8
10 55571-2912109 Лист рессоры N9
11 55571-2912110 Лист рессоры N10
12 55571-2912111 Лист рессоры N11
13 55571-2912112 Лист рессоры N12
14 55571-2912113 Лист рессоры N13
15 55571-2912114 Лист рессоры N14
16 55571-2912115 Лист рессоры N15
17 55571-2912062 Хомут 10-го листа
18 55571-2902061 Хомут 5-го листа
19 200383-П29 Болт М12-6gх120
20 5323-2902068 Трубка распорная
Запчасти: Реактивная штанга для Урал-4320-41

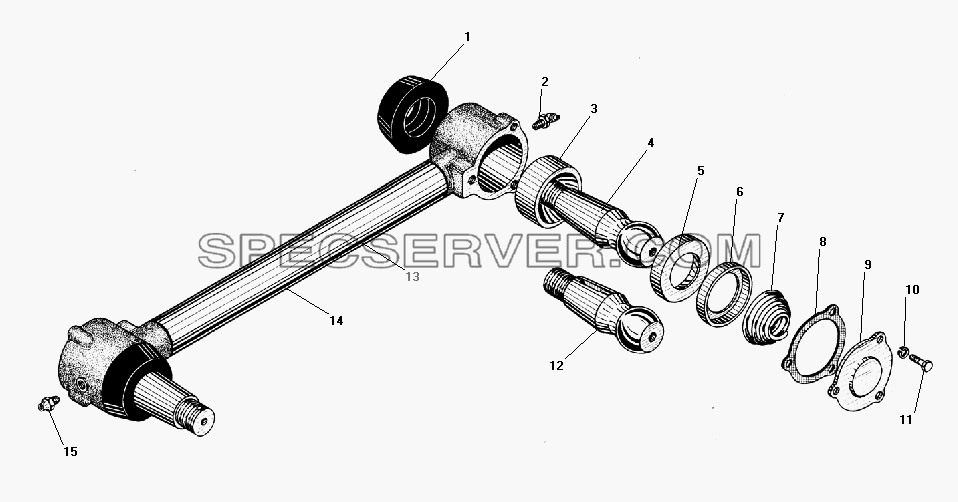

Реактивная штанга для Урал-4320-41 (список запасных частей)

Реактивная штанга для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-2919030-02 Кольцо уплотнительное
2 264035-П29 Масленка 2.3.45.01 в сборе
3 4320Я2-2919020 Вкладыш внутренний
4 55571-2919024 Палец нижней реактивной штанги
5 375-2919029 Вкладыш головки реактивных штанг нижний
6 375-2919054 Обойма пружины
7 375-2919022-Б Пружина головки реактивной штанги
8 375-2919041 Прокладка
9 375-2919066 Крышка головки
10 252135-П2 Шайба 8 пружинная
11 201454-П29 Болт М8-6gх16
12 55571-2919024-10 Палец верхней реактивной штанги
13 375-2919008-10 Штанга реактивная верхняя в сборе
14 375-2919012-10 Штанга реактивная нижняя в сборе
15 264020-П29 Масленка 1.3
Запчасти: Колесо и шина для Урал-4320-41

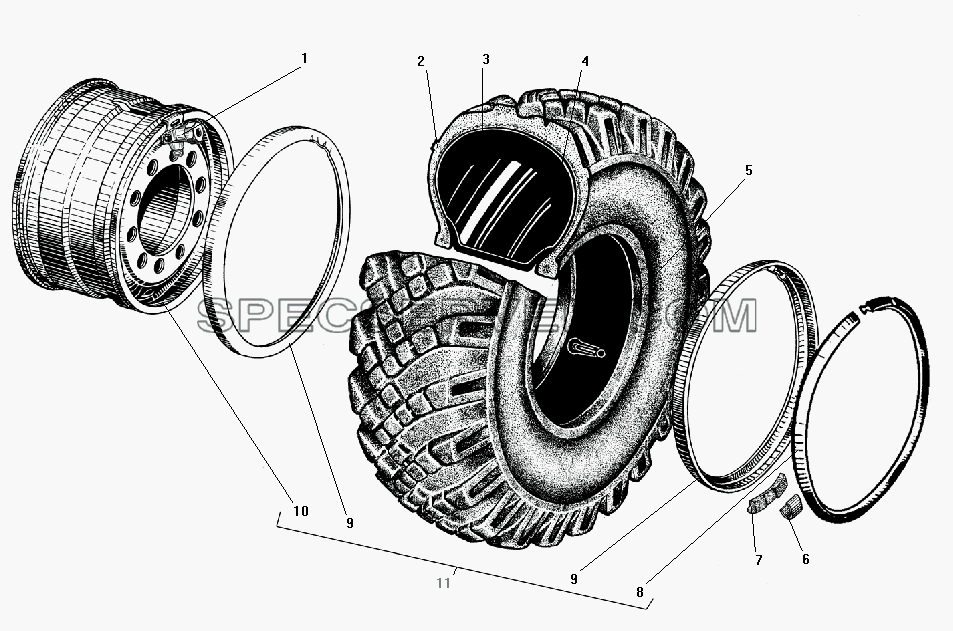

Колесо и шина для Урал-4320-41 (список запасных частей)

Колесо и шина для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4224120-Ж Кран колесный в сборе
2 14,00-20 147G мод. ОИ-25 Покрышка
3 14,00-20 Камера
4 300-508 Лента ободная 300-508
5 375-3106013-01 Уплотнитель вентильного паза
6 375-3101305 Пружина
7 4320-3101302 Груз колеса балансировочный
8 654.3101031 Кольцо замочное
9 654.3101027 Кольцо бортовое
10 654.3101015 Основание обода колеса
11 654.3101012 Колесо дисковое 254Г-508 в сборе
Запчасти: Ступица колеса и тормозной барабан переднего и заднего моста для Урал-4320-41

Ступица колеса и тормозной барабан переднего и заднего моста для Урал-4320-41 (список запасных частей)

Ступица колеса и тормозной барабан переднего и заднего моста для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557-3124087 Кожух защитный
2 375-3103014 Крышка ступицы
3 375-3103032-01 Уплотнитель крышки
4 375-3103019-Б Прокладка крышки
5 55571-3103002-10 Ступица колеса
6 220103-П29 Винт М6-6gх12
7 252134-П2 Шайба 6 пружинная
8 4320-3501073 Крышка барабана
9 55571-3103042 Отражатель
10 4320-3104033-03 Манжета в сборе
11 4320-3103030 Кольцо
12 4320-3103074-01 Обойма
13 250565-П29 Гайка М20х1,5-6Н
14 4320Х-3501070 Барабан тормоза
15 4320-3501070 Барабан тормоза
16 2007124А Подшипник роликовый конический
17 55571-3533020 Кольцо импульсное
18 4320-3103009 Шпилька
19 250712-П29 Гайка М20х1,5-6Н
20 375-3103044-Б Кольцо стопорное
21 55571-3103006-10 Ступица колеса переднего и заднего моста в сборе
22 4320-3103014 Крышка ступицы
23 5557-3102010 Колпак
24 201493-П29 Болт М10-6gх16
25 252136-П2 Шайба 10 пружинная
26 201458-П29 Болт М8-6gх25
27 252135-П2 Шайба 8 пружинная
Ступица колеса и тормозной барабан среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Ступица колеса и тормозной барабан среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Ступица колеса и тормозной барабан среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 55571-3124087 Кожух защитный
2 375-3103014 Крышка ступицы
3 375-3103032-01 Уплотнитель крышки
4 375-3103019-Б Прокладка крышки
5 4320-3103002-11 Ступица колеса
6 220103-П29 Винт М6-6gх12
7 252134-П2 Шайба 6 пружинная
8 4320-3501073 Крышка барабана
9 55571-3103042 Отражатель
10 4320-3104033-03 Манжета в сборе
11 4320-3103030 Кольцо
12 4320-3103074-01 Обойма
13 250565-П29 Гайка М20х1,5-6Н
14 4320Х-3501070 Барабан тормоза
15 4320-3501070 Барабан тормоза
16 2007124А Подшипник роликовый конический
17 4320-3103009 Шпилька
18 250712-П29 Гайка М20х1,5-6Н
19 375-3103044-Б Кольцо стопорное
20 4320-3103006-11 Ступица колеса в сборе
21 4320-3103014 Крышка ступицы
22 5557-3102010 Колпак
23 201493-П29 Болт М10-6gх16
24 252136-П2 Шайба 10 пружинная
25 201458-П29 Болт М8-6gх25
26 252135-П2 Шайба 8 пружинная
