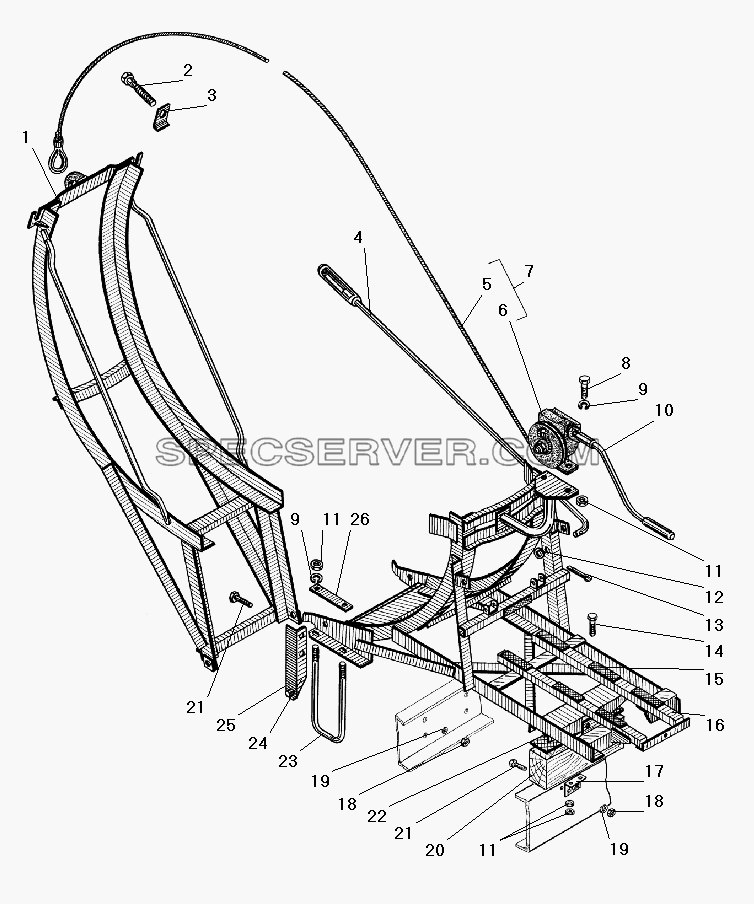

Запчасти: Вертикальный держатель запасного колеса для Урал-4320-41

Вертикальный держатель запасного колеса для Урал-4320-41 (список запасных частей)

Вертикальный держатель запасного колеса для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3105065 Кронштейн откидной в сборе
2 332692-П29 Болт М16х150
3 375-3105013-10 Скоба стяжки
4 4320-3105460 Стяжка
5 4320-3105894 Трос редуктора
6 4320-3105850 Редуктор подъема запасного колеса
7 4320-3105838 Редуктор с тросом
8 201543-П29 Болт М12-6gх38
9 252137-П2 Шайба 12 пружинная
10 4320-3105862 Рукоятка лебёдки
11 250514-П29 Гайка М12-6Н
12 252016-П29 Шайба 14
13 258052-П29 Шплинт 4х20
14 200367-П29 Болт М12-6gх45
15 377С-1102063 Прокладка
16 4320-3105200 Основание держателя
17 375-3105162 Угольник поперечины в сборе
18 250559-П29 Гайка М14х1,5-6Н
19 252138-П2 Шайба 14 пружинная
20 375-3105164-10 Брус основания
21 332006 Болт М14х1,5х41
22 375-3105489 Прокладка бруса основания
23 375-3105493 Стремянка
24 375-3105031 Кронштейн передний в сборе
25 375-3105050 Кронштейн задний в сборе
26 375-3105457 Накладка стремянки

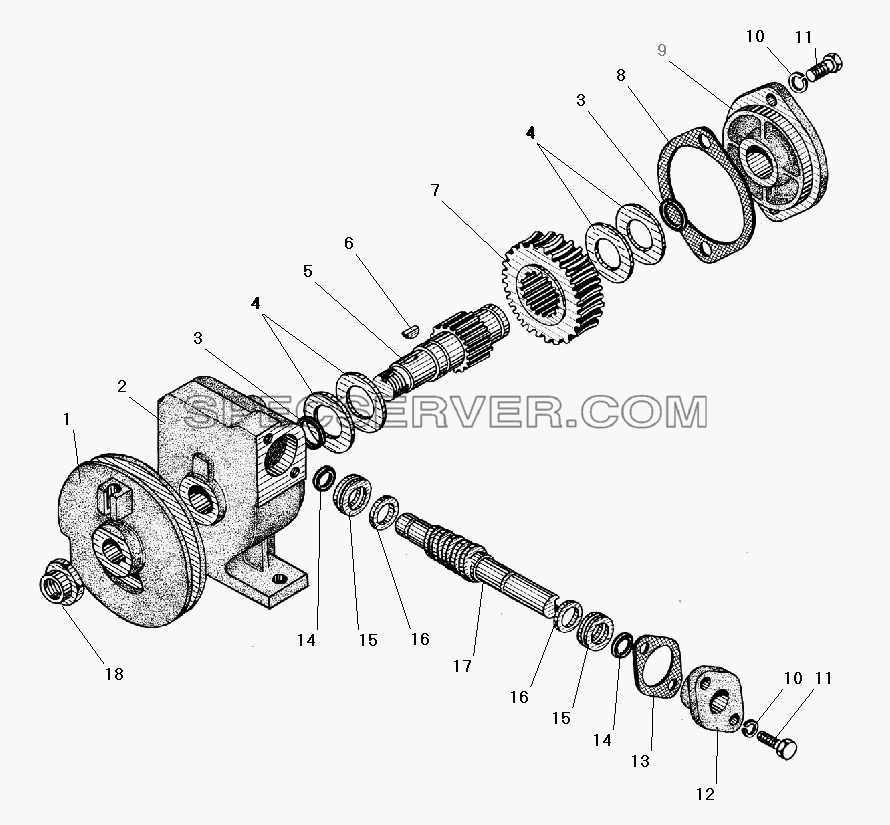

Запчасти: Редуктор подъема запасного колеса для Урал-4320-41

Редуктор подъема запасного колеса для Урал-4320-41 (список запасных частей)

Редуктор подъема запасного колеса для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-3105985 Барабан
2 4320-3105900 Картер червячного редуктора
3 021-025-25-2-2 Кольцо
4 4320-4204035 Шайба опорная
5 4320-3105982-10 Вал
6 260415 Шпонка 5х8 сегментная
7 4320-3105978-10 Колесо червячное
8 4320-3105991 Прокладка
9 4320-3105970 Крышка
10 252136-П2 Шайба 10 пружинная
11 201496-П29 Болт М10-6gх22
12 4320-3105988 Крышка
13 4320-3105992 Прокладка
14 014-017-19-2-2 Кольцо
15 8103 Подшипник шариковый упорной муфты регулятора ТНВД
16 4320-3105997 Шайба
17 4320-3105975 Червяк
18 334997-П29 Гайка М20х1,5-6Н

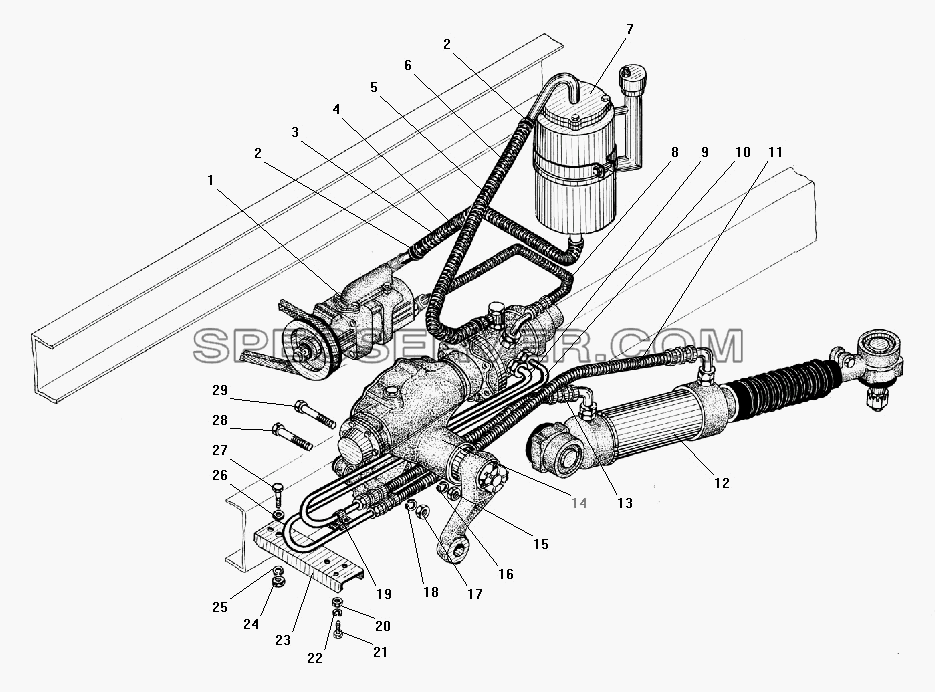

Запчасти: Рулевое управление для Урал-4320-41

Рулевое управление для Урал-4320-41 (список запасных частей)

Рулевое управление для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320Я3-3407200 Насос масляный
2 00.10.00-02 Хомут червячный (20-32)
3 4320Х-3408727 Шланг всасывающий
4 5557Я-3408728 Броня шланга
5 4320-3408673 Броня шланга
6 4320-8101224 Шланг водоотводящий отопителя
7 4320Х-3410010 Бак масляный рулевого управления
8 4322-3408678 Шланг гидроусилителя
9 5557Я2-3408635 Трубка от механизма к гидроусилителю, передняя
10 5557Я2-3408634 Трубка от механизма к гидроусилителю, задняя
11 5557Я2-3408679 Шланг гидроусилителя
12 5557Я2-3405012-10 Механизм усилительный рулевого управления
13 5557Я2-3408678 Шланг гидроусилителя
14 4320Я2-3400020-10 Механизм рулевого управления
15 250558-П29 Гайка М14-6Н
16 252138-П2 Шайба 14 пружинная
17 250560-П29 Гайка М16х1,5-6Н
18 252139-П2 Шайба 16
19 339753 Скоба крепления трубопроводов
20 250508-П29 Гайка М6-6Н
21 201418-П29 Болт М6-6gх16
22 252154-П2 Шайба 6 пружинная
23 5557Я-3408648 Кронштейн крепления трубопроводов
24 250512-П29 Гайка М10
25 252136-П2 Шайба 10 пружинная
26 252006-П29 Шайба 10
27 331472-П29 Болт М10х25
28 332676-П29 Болт М16х78
29 332588-П29 Болт М14х75

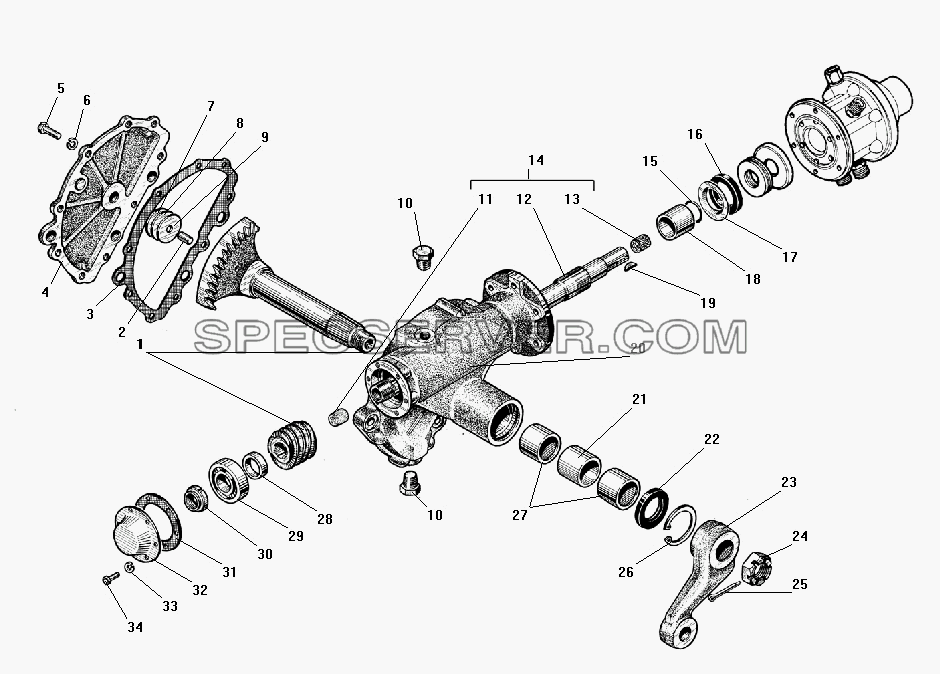

Запчасти: Рулевой механизм для Урал-4320-41

Рулевой механизм для Урал-4320-41 (список запасных частей)

Рулевой механизм для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 200-3401037 Червяк и сектор рулевого управления
2 375-3401074 Шпилька червячного сектора
3 375-3401084-02 Прокладка
4 375-3401080-20 Крышка картера боковая в сборе
5 331472-П29 Болт М10х25
6 252136-П2 Шайба 10 пружинная
7 4320-3401065 Шайба регулировочная
8 4320-3401077 Шайба регулировочная
9 375-3401079 Шайба регулировочная толщиной 0,15мм
10 338765 Пробка К3/8"
11 375-3401042 Заглушка
12 4320Я-3401041 Вал рулевого механизма
13 375-3401045 Заглушка
14 4320Я-3401040 Вал рулевого управления в сборе
15 035-041-36-2-2 Кольцо уплотнительное
16 375-3401150-10 Манжета 4,5х70-10 в сборе
17 375-3401167 Шайба упорная
18 375-3401123-10 Кольцо
19 260415 Шпонка 5х8 сегментная
20 375-3401015-14 Картер рулевого механизма
21 375-3401085-А Втулка распорная
22 2.2-45х70-1 Манжета 45х70-10
23 5557Я2-3401090-10 Сошка рулевого управления
24 335065-П29 Гайка М33х1,5
25 45 9871 1226 Шплинт 5х63
26 339298-П29 Кольцо стопорное
27 943/45 Подшипник игольчатый
28 375-3401122 Кольцо упорное
29 2306КМ Подшипник роликовый
30 375-3401132-01 Гайка
31 375-3401058-01 Прокладка нижней крышки
32 375-3401061-А Крышка картера нижняя
33 252134-П2 Шайба 6 пружинная
34 201418-П29 Болт М6-6gх16

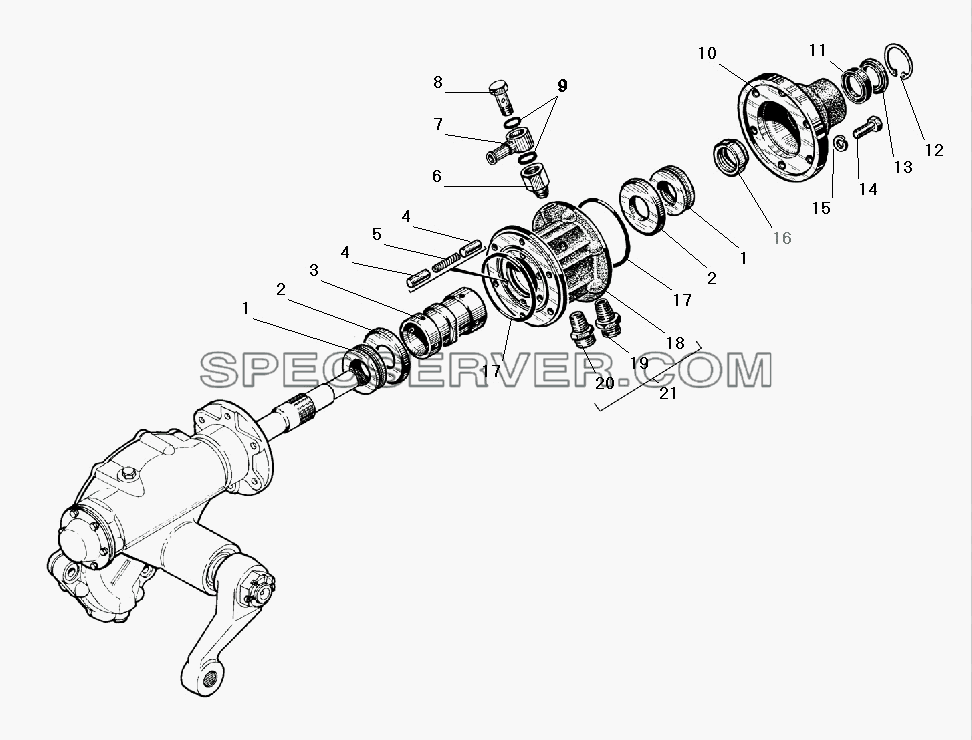

Клапан управления усилительным механизмом для Урал-4320-41 (список запасных частей)

Клапан управления усилительным механизмом для Урал-4320-41 (список запасных частей)

Клапан управления усилительным механизмом для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8207 Подшипник шариковый упорный однорядный
2 375-3430063-10 Кольцо плунжеров подвижное
3 375-3430055-01 Золотник
4 375-3430060 Плунжер золотника
5 4320-3430062 Пружина
6 5557Я2-3408603 Штуцер
7 5557Я-3408660 Угольник поворотный с трубкой
8 5557Я-3408016 Болт приводной
9 021-025-25-2-2 Кольцо
10 375-3430051-12 Крышка золотника
11 375-3430057-10 Манжета в сборе
12 375-3430068 Кольцо стопорное
13 375-3430065-01 Кольцо уплотнительное в сборе
14 331472-П29 Болт М10х25
15 252136-П2 Шайба 10 пружинная
16 375-3401071-01 Гайка крепления золотника
17 375-3430080-10 Кольцо уплотнительное корпуса золотника
18 4320-3430021 Корпус золотника
19 375-3407604-Б Штуцер корпуса золотника
20 375-3407603-Б Штуцер
21 4320-3430023 Корпус золотника со штуцерами в сборе

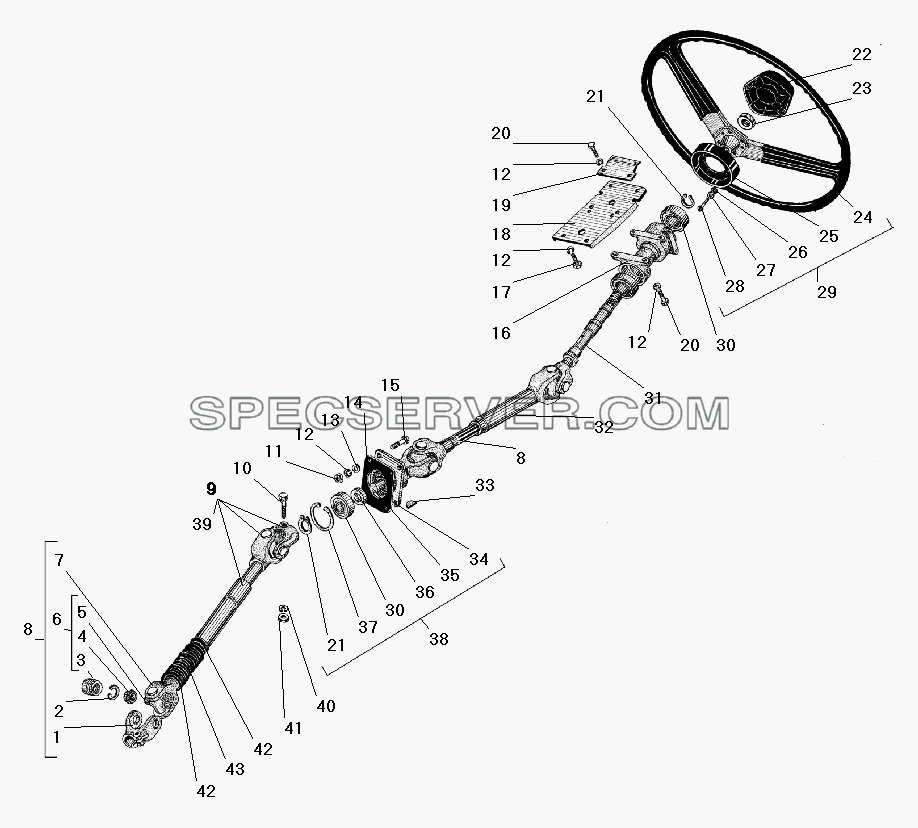

Колесо и вал рулевого управления для Урал-4320-41 (список запасных частей)

Колесо и вал рулевого управления для Урал-4320-41 (список запасных частей)

Колесо и вал рулевого управления для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4322-3402117-10 Вилка карданного шарнира
2 400-2201043 Кольцо стопорное
3 704902К6УС10 Подшипник игольчатый
4 408-2201032-02 Манжета в сборе
5 412-2201030-20 Крестовина
6 412-2201025-03 Крестовина в сборе
7 5557Я-3402053 Вилка скользящая
8 5557Я-3402035-10 Шарнир вала рулевого управления
9 5557Я2-3402109-30 Втулка шлицевая с шарниром
10 331557-П29 Болт
11 250510-П29 Гайка М8-6Н
12 252135-П2 Шайба 8 пружинная
13 252005-П29 Шайба 8
14 5557Я-3403109 Прокладка
15 201458-П29 Болт М8-6gх25
16 4320-3402054-10 Корпус подшипников
17 201457-П29 Болт М8-6gх22
18 4320-3403007 Кронштейн корпуса
19 4320-3403076 Кронштейн крепления кожуха
20 201460-П29 Болт М8-6gх30
21 5557Я-3403111 Кольцо
22 4320-3402034-10 Крышка колеса
23 250659 Гайка М22х1,5-6Н
24 5320-3402015-01 Колесо рулевое в сборе
25 4320-3709054-10 Обойма ролика
26 252036-П29 Шайба 5
27 252153-П2 Шайба 5 пружинная
28 220084-П29 Винт М5-6gх25
29 4320-3402016 Колесо с обоймой ролика в сборе
30 180206 Подшипник
31 4320-3402042-50 Вал колеса в сборе
32 5557Я-3402048-10 Вилка скользящая
33 260415 Шпонка 5х8 сегментная
34 5557Я-3403104 Корпус промежуточной опоры
35 5557Я-3403107 Вал промежуточной опоры
36 5557Я-3403105 Втулка распорная
37 5557Я-3403108 Кольцо стопорное
38 5557Я-3403103 Опора промежуточная в сборе
39 5557Я2-3402109-20 Втулка шлицевая с шарниром
40 252136-П2 Шайба 10 пружинная
41 250513-П29 Гайка М10х1-6Н
42 00.10.00-03 Хомут червячный (32-50)
43 4322-3402052 Муфта защитная
